Core Reactor - 전원 공급 XPG - 무료 사용 설명서

제품 유형	PC 전원 공급 장치
브랜드	XPG
모델	Core Reactor Gold 시리즈 (650W, 750W, 850W)
폼 팩터	ATX
크기 (너비 x 깊이 x 높이)	150 x 140 x 86 mm
대략적인 무게	2.0 kg
입력 전원	100-240 V AC, 47-63 Hz, 10-12 A
총 출력	650W, 750W 또는 850W (모델에 따라 다름)
효율	80 PLUS Gold (일반 부하에서 효율 >87%)
팬	120mm, 저속 제어, 저소음 작동
케이블 모듈성	완전 모듈식 (모든 DC 케이블 분리 가능)
커패시터	일본제 105°C 고품질
내장 보호 기능	OCP(과전류), OVP(과전압), OPP(과부하), OTP(과열), SCP(단락), 무부하 작동
제공 커넥터	1x ATX 24핀(20+4), 2x EPS/ATX12V 8핀(4+4)(650W 제외: 1x), 4x PCIe 8핀(6+2)(650W 제외: 2x), 3x SATA(각 4개), 1x Molex 4핀(850W/750W: 1x, 650W: 1x)
케이블 길이	ATX/EPS/PCIe: 650mm (±10mm), SATA/Molex: 500mm (±10mm)
보증	10년 제한 보증
유지 관리 및 청소	장치를 열지 마십시오. 외부를 마른 천으로 먼지를 털어내십시오. 팬 그릴에 물체를 삽입하지 마십시오.
안전	절대 열지 말고, 실외에서 사용하지 말며, 먼지와 습기를 피하고, 제공된 케이블만 사용하십시오.
인증	CE, FCC, TUV, CB, BSMI, CCC, RCM, ICES, NOM, KC, EAC, RoHS 2.0, WEEE

자주 묻는 질문 - Core Reactor XPG

이 모델에서 사용 가능한 출력은 무엇입니까?

Core Reactor Gold 시리즈는 650W, 750W 및 850W 버전으로 제공됩니다. 구성 요구 사항에 따라 선택하십시오.

전원 공급 장치를 올바르게 설치하는 방법은 무엇입니까?

전원 스위치를 끄십시오. 장치를 지정된 슬롯에 넣고 나사로 고정하십시오. 커넥터(마더보드용 ATX, CPU용 EPS, 그래픽 카드용 PCIe, 주변 장치용 SATA/Molex)를 준수하여 모듈식 케이블을 연결하십시오. 모든 커넥터가 제대로 삽입되었는지 확인하십시오.

설치 후 PC가 켜지지 않으면 어떻게 해야 합니까?

전원 코드가 올바르게 연결되었는지, 전원 콘센트에 전원이 공급되는지 확인하십시오. 장치 후면의 스위치가 'I'(켜짐) 위치에 있는지 확인하십시오. 또한 마더보드 및 CPU 커넥터가 제대로 장착되었는지 확인하십시오.

보증 기간은 얼마입니까?

XPG는 이 제품에 대해 10년 제한 보증을 제공합니다(현지 법률이 달리 규정하지 않는 경우).

이 전원 공급 장치는 Intel Haswell의 C5/C7 절전 모드와 호환됩니까?

예, Core Reactor Gold는 최소 부하 0A의 무부하 작동을 지원하므로 Intel의 C5 및 C7 절전 모드와 호환됩니다.

어떤 안전 보호 기능이 내장되어 있습니까?

전원 공급 장치에는 OCP(과전류), OVP(과전압), OPP(과부하), OTP(과열), SCP(단락) 및 무부하 작동 보호 기능이 통합되어 있습니다. 이 회로는 문제 발생 시 구성 요소를 보호합니다.

다른 브랜드의 모듈식 케이블을 사용할 수 있습니까?

아니요, 전원 공급 장치와 함께 제공된 전용 모듈식 케이블만 사용하십시오. 타사 케이블을 사용하면 손상이 발생할 수 있으며 보증이 무효화됩니다.

전원 공급 장치를 어떻게 청소합니까?

전원 공급 장치의 플러그를 뽑고 마른 천이나 부드러운 브러시로 외부의 먼지를 제거하십시오. 팬 그릴에 물체를 삽입하지 말고 장치를 열지 마십시오.

팬이 항상 작동합니까?

아니요, 120mm 팬에는 저속 제어 회로가 있어 저부하 시 정지하여 저소음 작동이 가능하며 필요할 때만 회전합니다.

이 전원 공급 장치는 80 PLUS Gold 인증을 받았습니까?

예, Core Reactor Gold는 80 PLUS Gold 인증을 받아 50% 부하에서 최소 87% 효율을 보장하여 손실과 열을 줄입니다.

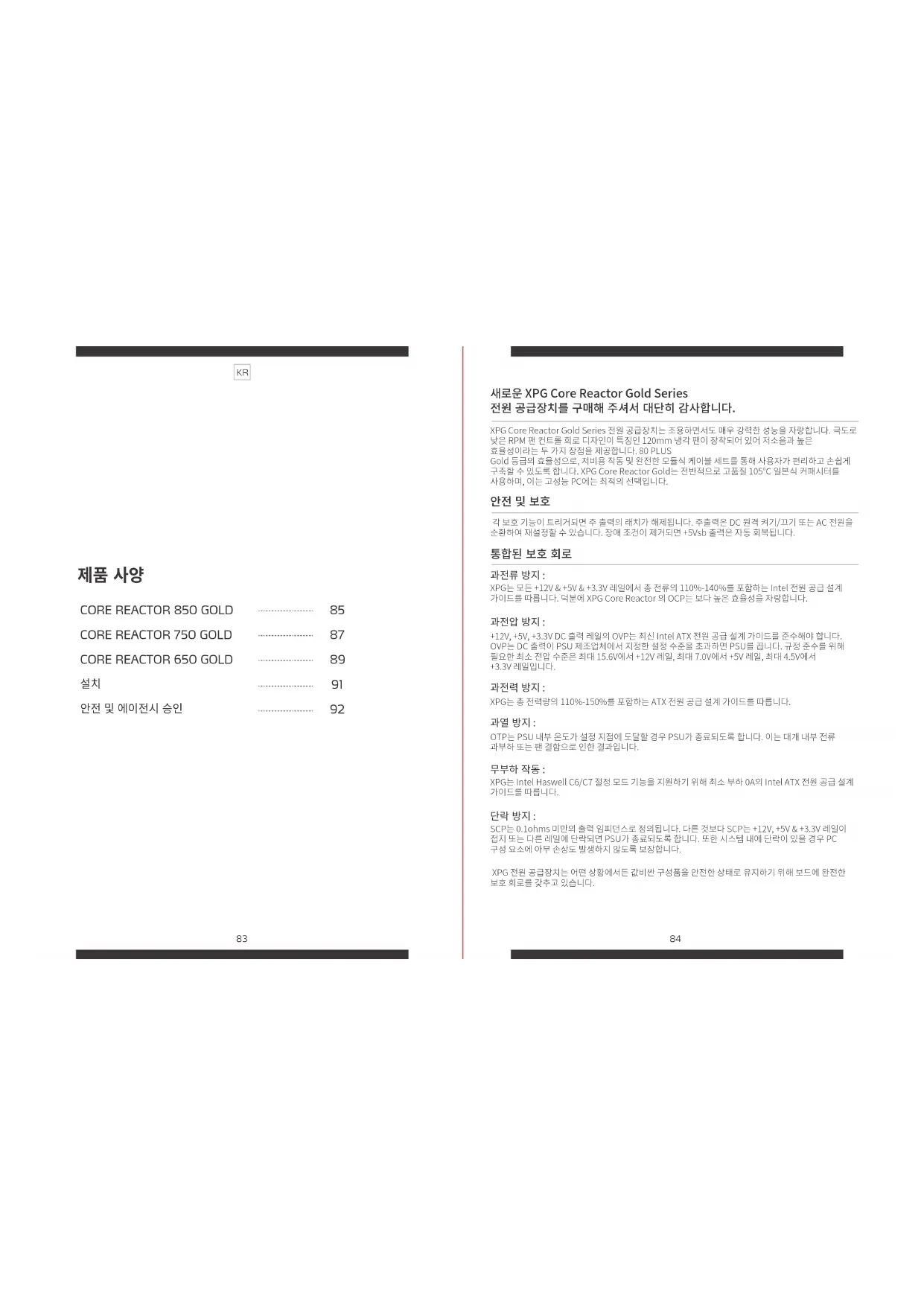

사용 설명서 Core Reactor XPG

XPG Core Reactor Gold Series 전원공류장비류고명해 썸서어 힘사목지다.

선명후울이		수다
ATX 키어드 24PIN(20+4)	650mm (±10mm)	1
EPS/ATX12V 8PIN(4+4) 키어드
PCIe 8PIN(6+2) 키어드	650mm (±10mm)	2
PCIe 8PIN(6+2) 키어드
SATA 키어드(4 SATA)	650mm (±10mm)	2
	500mm (±10mm)	3
주본 썸이터 키어드(4PIN)	500mm (±10mm)	1

86

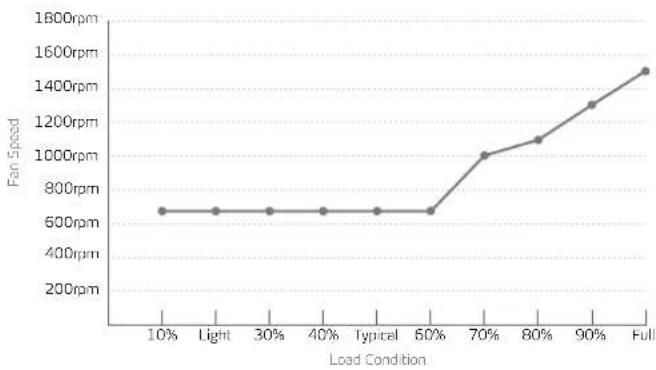

CORE REACTOR 750 GOLD

• XPG Core Reactor Gold 推广国际
  AC
  DC码登录密码口
  *DCQ
• • *
• *

SPEC拉贝默安斯

MGELBEVER	CoreReactor750Cold
AC emory	100-240VAC, 47-63Hz, 10A
DC chaleur	+5V	+3.3V	+12V	-12V	+5VS3
charge termini	22A	22A	62.5A	0.3A	3A
charge termini@	120W		750W	3.6W	15W
热目 WxL x H	150 x 140 x 86mm
热目热目热目	750W

前元同国

87

DC克莱尔到底

선명후울이		수라상
ATX 키어드 24PIN(20+4)		650mm (±10mm)
EPS/ATX12V 8PIN(4+4) 키어드		650mm (±10mm)
PCIe 8PIN(6+2) 키어드		650mm (±10mm)
PCIe 8PIN(6+2) 키어드		650mm (±10mm)
SATA 키어드(4 SATA)		500mm (±10mm)
usbnken http://wltp.cninfo.com.cn		500mm (±10mm)

88

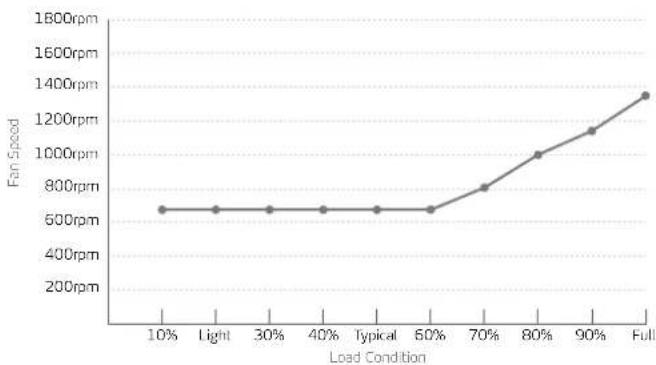

CORE REACTOR 650 GOLD

• XPG Core Reactor Gold 推广国际国内
  AC.
  DC码登录密码口
  *DCQ
• • *
• *

SPEC拉贝默安斯

MGIENTRON	CoreTecor 650Cold
AC로率达	100-240VAC, 47-63Hz, 10A
DC充电器	+5V	+3.3V	+12V	-12V	+5VS9
蜂巢蜂巢蜂巢	20A	20A	54.1A	0.3A	3A
蜂巢蜂巢蜂巢蜂巢	110W		650W	3.6W	15W
三菱WxLxH	150 x 140 x 86mm
三菱WxLxH	650W

J

DC 凭伊贝默默

선명후울수管理办法
ATX 키이터 24단(20+4)	650mm (±10mm)	1
EPS/ATX12V 8단(4+4) 키리드
PCIe 8단(6+2) 키리드	650mm (±10mm)	1
SATA 키리드(4 SATA)	500mm (±10mm)	3
수선 출류 키리드(4단)	500mm (±10mm)	1
