사용 설명서 ZM700-GVM ZALMAN

인체에 치명적인 상해나 사망사고가 발생할 수 있습니다.

▶ 전원 플러그를 꽃은 상태에서 제품의 커버를 임의로 분해할 경우 감전사고나 치명적인 제품 손상이 발생할 수 있으므로 임의로 분해하지 마십시오.
▶ 물기가 있는 손으로 전원 플러그를 만지면 감전될 위험이 있으므로 절대 젖은 손으로 만지지 마십시오.
▶ 제품의 공기 구멍과 냉각 팬에 손가락이나 금속 물체를 넣지 마십시오.

주의

인체에 가벼운 상처나 제품의 성능상 저하가 발생할 수 있습니다.

▶ 너무 차가운 곳이나 주위에 열이 나는 곳에서는 제품 성능 및 수명이 저하될 수 있습니다.
▶ 제품 속으로 물이나 액체가 들어가면 제품에 손상을 줄 수 있으므로 주의하여 주십시오.
▶ 습기가 많은 곳이나 통풍이 잘 되지 않는 곳에서는 제품의 수명이 단축될 수 있습니다.
AC전원이 공급된 상태에서 메인보드에 메인 출력 커넥터를 연결하면 메인보드에 손상을 줄 수 있으므로 유의하십시오.
▶ DC출력 커넥터를 연결할 때 각 커넥터의 알맞은 위치에 연결해야 합니다. 그리고 각각의 커넥터들을 반대 방향(거꾸로)으로 잘못 연결하는 일이 없도록 유의하십시오.
▶본 제품 취급도중 상처 및 사고예방을 위해 장갑을 반드시 착용하여 주십시오.
▶ 설치 오류나 정해진 용도 외의 사용으로 인해 발생하는 문제에 대해 당사는 어떠한 책임도 지지 않습니다.
▶ 제품의 외관 디자인 및 규격은 품질향상을 위해 소비자에게 예고 없이 변경될 수 있습니다.

2. 구성품

파워 서플라이

고정볼트-4개

1) ZM500-GVM 전기적 / 기구적 사양

AC 입력 범위	전압 115-230VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_vir	I_max	I_peak
AC 입력 전류	115VAC	8A		+3.3V 0.1	A 20A			103W	500W
	230VAC +5V 0.2A 20A
PFC 종류 Active PFC +12V 0.6A 37.5A 40A 450W
역률 최대 99% - 12V 0.0A 0.3A 3.6W
들입 전류 한계(@ Cold Start at 25°C)	115VAC	최대 100A		+5VSB	0.0A 2.5A	3.5A	12.5W
	230VAC			외부 온도 조건
효율	최대 88% @ 230VAC, Typical load			동작 온도			0 ~ +45°C
DC 출력 전압 안정도	출력전압	안정화 범위		최대 부하 조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3.14 ~ +3.47V				외부 습도 조건
	+5VDC	±5%	+4.75 ~ +5.25V		동작 습도		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		140(L) * 150(W) * 86(H)mm
	+5VSB	±5% +4.75 ~ +5.25V			제품 무게		2.35Kg
DC 출력 리플 및 노이즈	출력전압	표준 범위		최대 부하 조건	보호기능
	+3.3VDC	50mV			과전압 보호(OVP)
	+5VDC	50mV			저전압 보호(UVP)
	+12VDC 120mV				단락 회로 보호(SCP)
	-12VDC 120mV				과전력 보호(OPP)
	+5VSB	50mV

3) ZM600-GVM 전기적 / 기구적 사양

AC 입력 범위	전압 115-230VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_vir	I_max	I_peak
AC 입력 전류	115VAC	10A		+3.3V 0.1A 22A				120W	600W
	230VAC +5V 0.2A 22A
PFC 종류 Active P	FC +12V 0.6A 45A 48A 540W
역률 최대 99% -12V 0.0A 0.3A 3.6W
득입 전류 한계(@ Cold Start at 25°C)	115VAC	최대 120A		+5VSB	0.0A 2.5A 3	5A 12.5W
	230VAC			외부 온도 조건
효율	최대 88% @ 230VAC, Typical load			동작 온도		0 ~ +45°C
DC 출력 전압안정도	출력전압	안정화 범위	최대부하조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3.14 ~ +3.47V			외부 습도 조건
	+5VDC	±5% +4.75 ~ +5.25V		동작 습도		5% ~ 95% RH
	+12VDC	±5% +11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10% -10.8 ~ -13.0V		제품 크기		140(L) * 150(W) * 86(H)mm
	+5VSB	±5% +4.75 ~ +5.25V		제품 무게		2.45Kg
DC 출력 리플및 노이즈	출력전압	표준 범위	최대부하조건	보호기능
	+3.3VDC	50mV		과전압 보호(OVP)
	+5VDC	50mV		저전압 보호(UVP)
	+12VDC 120mV			단락 회로 보호(SCP)
	-12VDC 120mV			과전력 보호(OPP)
	+5VSB	50mV

3. 제품 사양

5) ZM700-GVM 전기적 / 기구적 사양

AC 입력 범위	전압 115+230VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_min	I_max	I_peak
AC 입력 전류	115VAC	10A		+3.3V 0.1	A 22A			130W	700W
	230VAC +5V 0.2A 22A
PFC 종류 Active PFC +12V 0.6A 52.5A 55A 630W
역률 최대 99% - 12V 0.0A 0.3A 3.6W
들입 전류 한계(@ Cold Start at 25°C)	115VAC	최대 150A		+5VSB	0.0A 2.5A 3	5A 12.5W
	230VAC			외부 온도 조건
효율	최대 88% @ 230VAC, Typical load			동작 온도		0 ~ +45°C
DC 출력 전압안정도	출력전압	안정화 범위		최대부하조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3.14 ~ +3.47V				외부 습도 조건
	+5VDC	±5%	+4.75 ~ +5.25V		동작 습도		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		140(L) * 150(W) * 86(H)mm
	+5VSB	±5% +4.75 ~ +5.25V			제품 무게		2.5Kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전압 보호(OVP)
	+5VDC	50mV			저전압 보호(UVP)
	+12VDC 120mV				단락 회로 보호(SCP)
	-12VDC 120mV				과전력 보호(OPP)
	+5VSB	50mV

3. 제품 사양

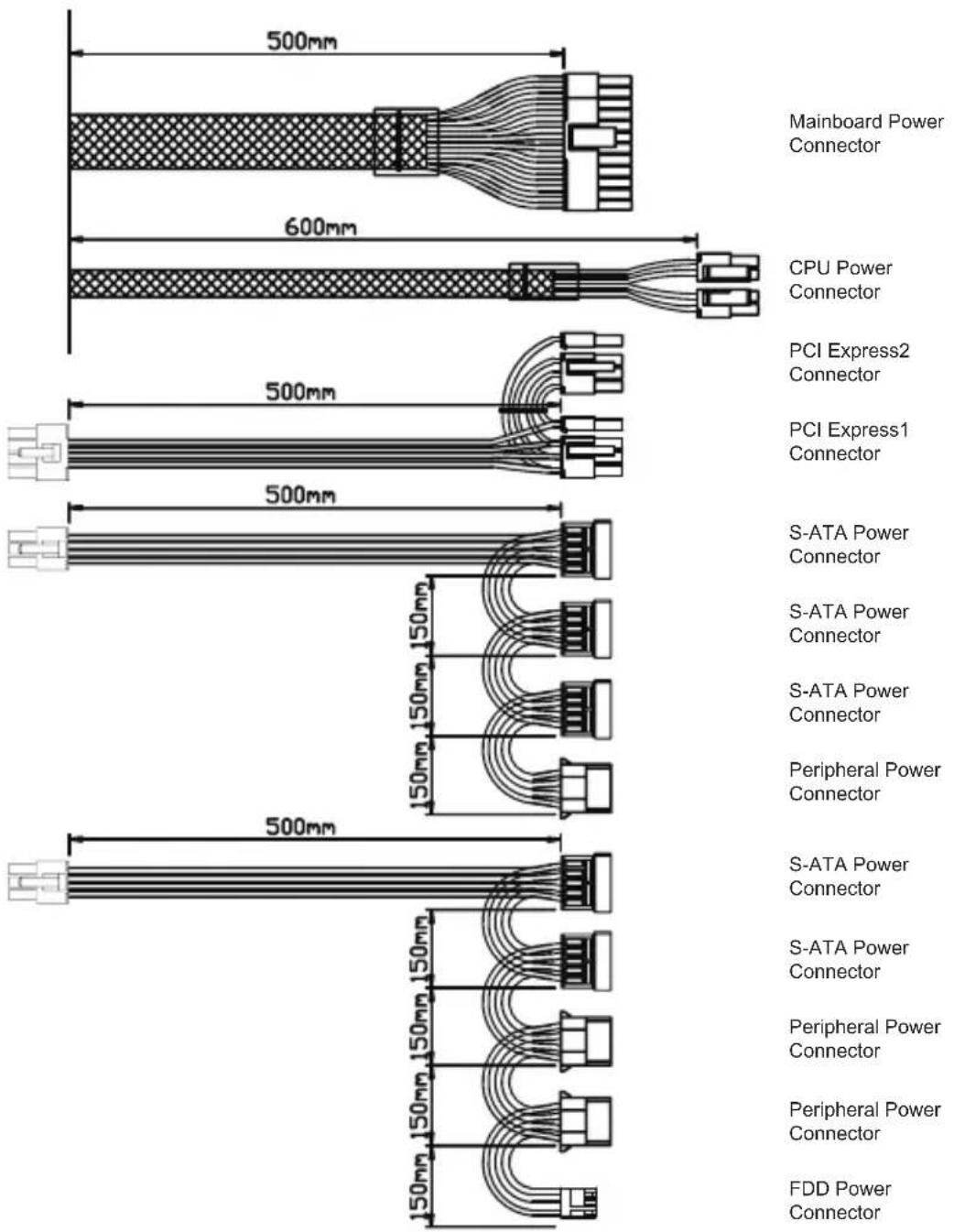

2) ZM500-GVM 출력 외형도

이 기기는 가정용(B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.

기기명: 컴퓨터용 전원공급 장치

상호:잘만데크 주식회사

모델명: ZM500-GVM, ZM600-GVM. ZM700-GVM

제조자 : Sirfa(Dong Guan) Electronic Co., Ltd.

제조날짜:별도 표기

인증번호 : MSIP-REI-ZMT-ZM500-GVM MSIP-REI-ZMT-ZM600-GVM MSIP-REI-ZMT-ZM700-GVM

제품 보증서

제품명 모델명
구입일	년 월 일 Serial No.
구입처 구입 금액

이 제품은 일반적인 가정용 PC전원공급장치이며, 산업용 및 특수목적(가상화폐 채굴등)의 용도로 사용해서는 안됩니다.

1.품질 보증기간: 제품 구입일로부터 5년 (단, 구입영수증이 있을 때)
2.무상 A/S:품질 보증기간 내에 제품 자체 성능상의 하자 및 불량 발생시
3.유상 A/S : 품질 보증기간 이후에 제품 사용상의 문제 발생시. 단, 아래와 같은 사항에 대해서는 품질 보증기간 이내라도 무상 A/S 처리가 되지 않으며 소비자 부담으로 처리됩니다.

본 사용 설명서에 명시된 설치 전 주의사항 및 유의사항을 지키지 않은 경우
사용자의 고의나 과실 및 부주의로 인하여 변형,파손/파괴된 경우
사용자의 임의 개조에 의한 변형 및 고장이 발생된 경우
품질 보증 스티커가 제거 또는 훼손 되었을 경우
천재 지변으로 인해 고장이 발생된 경우
비정상적으로 환경이 습한 곳, 먼지와 기타 이물질(벌레 등)이 많은 공간에서 사용되어 고장난 경우

4.보증제외: 가상통화(가상화폐)를 채굴하기 위한 목적으로 사용된 경우

과도한 사용으로 전선, 커넥터, PCB 패턴 등이 탄 경우

5.고객지원

1)운영시간:평일 10:00\~16:00(공휴일,토.일요일 휴무)

2)접수방법

①방문 접수:www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수->접수하신 제품 지참 후 방문
② 택배 접수 : www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수 -> 성명, 연락처, 증상 기재 후 택배 선물 발송 ※ A/S 의뢰 시 제품 박스가 필요하오니 보관하여 주십시오.

3)접수처

※고객지원센터의 정확한 위치 및 주소를 홈페이지에서 확인 후 방문 또는 택배발송.

6.제품 운송비용

1)무상 A/S의 경우:무상 기간 내의 택배 운임비는 1회(선불)고객 부담을 원칙으로 합니다.
2)유상 A/S 및 보증기간 이후:왕복 비용 모두 고객 부담입니다.

7.제조일자 확인방법

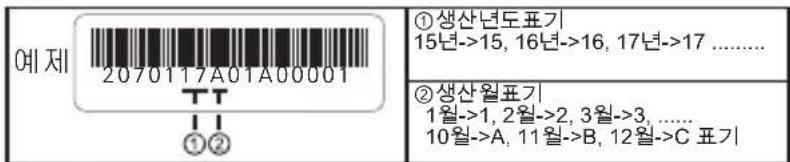

예제 2070117A01A00001 ①② ①생산년도표기 15년->15, 16년->16, 17년->17 ...... ②생산월표기 1월->1, 2월->2, 3월->3, ...... 10월->A, 11월->B, 12월->C 표기
