사용 설명서 DV14DBL HiKOKI

본 설명서를 자세히 읽고 내용을 숙지한 뒤 제품을 사용하십시오.

설명서의 내용에 따르지 않을 시에는 감전 사고나 화재가

발생할 수 있으며 심각한 부상을 입을 수도 있습니다.

아래에 나오는 ‘전동 툴’이란 용어는 플러그를 콘센트에

연결해 유선 상태로 사용하는 제품 또는 배터리를 넣어 무선

상태로 사용하는 제품을 가리킵니다.

설명서의 내용을 숙지하십시오.

1) 작업 공간

a) 작업 공간을 깨끗하게 청소하고 조명을 밝게 유지하십시오.

작업 공간이 정리되어 있지 않거나 어두우면 사고가 날 수 있습니다.

b) 인화성 액체나 기체 또는 먼지 등으로 인해 폭발 위험이 있는 환경에서는 전동 툴을 사용하지 마십시오.

전동 툴을 사용하다 보면 불꽃이 튀어서 먼지나 기체에 불이 붙을 수 있습니다.

c)어린이를 비롯하여 사용자 외에는 작업장소에 접근하지 못하도록 하십시오.

주의가 산만해지면 문제가 생길 수 있습니다.

2) 전기 사용시 주의사항

a) 전동 툴 플러그와 콘센트가 일치해야 합니다. 플러그를 절대로 변형하지 마십시오.

접지된 전동 툰에는 어댑터 플러그를 사용하지 마십시오.

플러그를 변형하지 않고 알맞은 콘센트에 꽃아 사용하면, 감전 위험을 줄일 수 있습니다.

b)파이프,라디에이터,레인지,냉장고 등 접지된 표면에 몸이 달지 않도록 주의하십시오.

작업자의 몸이 접지되면,감전될 위험이 있습니다.

c) 전동 툴에 비를 맞히거나 젖은 상태로 두지 마십시오.

물이 들어가면 감전될 위험이 있습니다.

d) 코드를 조심해서 다루십시오. 전동 톱을 들거나 당기거나 콘센트에서 뽑으려고 할 때 코드를 잡아당기면 안 됩니다.

열,기름,날카로운 물건,움직이는 부품 등으로부터 코드를 보호하십시오.

코드가 파손되거나 엉키면 감전될 위험이 높아집니다.

e) 실외에서 전동 톱을 사용할 때는 실외 용도에 적합한 연장선을 사용하십시오.

실외 용도에 적합한 코드를 사용해야 감전 위험이 줄어듭니다.

3) 사용자 주의사항

a) 전동 툴을 사용할 때는 작업에 정신을 집중하고, 상식의 범위 내에서 사용하십시오. 약물을 복용하거나 알코올을 섭취한 상태 또는 피곤한 상태에서는 전동 툴을 사용하지 마십시오. 전동 툴을 사용할 때 주의가 흐트러지면 심각한 5) 부상을 입을 수 있습니다.

b) 안전 장비를 사용하십시오. 항상 눈 보호 장구를 착용해야 합니다.

먼지 보호 마스크, 미끄럼 방지 신발, 안전모, 청각 보호 장비 등을 사용하면 부상을 줄일 수 있습니다.

c) 전동 툴이 갑자기 작동되지 않도록 합니다. 플러그를 꽃기 전에 스위치가 ‘OFF’ 위치에 있는지 확인하십시오.

손가락을 스위치에 접촉한 채 전동 툴을 들거나 스위치가 켜진 상태로 플러그를 꽃으면 사고가 날 수 있습니다.

d) 전원을 켜기 전에 조정 키 또는 렌치를 반드시 제거해야 합니다. 전동 툴의 회전 부위에 키 또는 렌치가 부착되어 있으면, 부상을 입을 수 있습니다.

e) 작업 대상과의 거리를 잘 조절하십시오. 알맞은 발판을 사용하고 항상 균형을 잡고 있어야 합니다.

그렇게 하면 예기치 못한 상황에서도 전동 툴을 잘 다를 수 있습니다.

f) 알맞은 복장을 갖추십시오. 혈령한 옷이나 장신구를 착용하면 안 됩니다. 머리카락, 옷, 장갑 등을 움직이는 부품으로부터 보호하십시오.

혈령한 옷이나 장신구, 긴 머리카락이 부품에 딸려 들어갈 수도 있습니다.

g) 분진 추출 및 집진 장비에 연결할 수 있는 장치가 제공되는 경우, 그러한 장치가 잘 연결되어 있고 제대로 작동하는지 확인하십시오.

이러한 장치를 사용하면, 먼지와 관련된 사고를 줄일 수 있습니다.

전동 툴 사용 및 관리

a) 전동 툴을 아무 곳에나 사용하지 마십시오. 용도에 알맞은 전동 툴을 사용하십시오. 적절한 전동 툴을 사용하면, 정상 속도로 안전하고 효과적으로 작업을 수행할 수 있습니다.

b)스위치를 눌렀을 때 전동 툰이 켜지거나 끼지지 않으면 사용하지 마십시오.

스위치로 작동시킬 수 없는 전동 툴은 위험하므로, 수리를 받아야 합니다.

c) 전동 톱을 조정하거나 부속품을 바꾸거나 보관할 때는 반드시 전원에서 플러그를 빼야 합니다.

이러한 안전 조치를 취해야 전동 툰이 갑자기 켜지는 위험을 피할 수 있습니다.

d) 사용하지 않는 전동 톱은 어린이의 손이 달지 않는 곳에 보관하고, 사용법을 잘 모르는 사람이 사용하지 못하도록 하십시오.

전동 툴은 미숙련자가 다루기에는 매우 위험한 물건입니다.

e) 전동 툴을 잘 관리하십시오. 움직이는 부품이 잘못 결합되어 있거나 짧 끼어 움직이지 못하게 되어 있지 않은지 점검하십시오. 또한 전동 툴의 작동에 영향을 미칠 수 있는 기타 파손이 없는지 확인하십시오.

파손된 부분이 있는 경우,사용하기 전에 수리하십시오.

전동 툴을 제대로 관리하지 못해서 생기는 사고가 많습니다.

f) 절삭 풀은 날카롭고 청결한 상태로 관리하십시오. 절삭 날을 날카로운 상태로 잘 관리하면, 원활하게 잘 움직이며 다루기도 훌씬 편합니다.

g) 설명서를 참조하여 전동 툴과 부속품, 툴 비트 등을 사용하십시오. 또한 작업 환경과 수행할 작업의 성격을 고려해서 알맞은 종류의 전동 툴을 선택하고, 적절한 방식으로 사용하십시오.

원래 목적과 다른 용도로 전동 툴을 사용하면 위험한 사고가 날 수 있습니다.

배터리 도구 사용 및 관리

a)배터리 팩을 삽입하기 전에 스위치가 꺼졌는지 확인하십시오.

스위치가 켜진 상태에서 배터리 팩을 전동 툴에 삽입하면 사고가 발생합니다.

b)제조업체가 지정한 충전기로만 충전하십시오.

한 종류의 배터리 팩에 적합한 충전기는 다른 배터리 팩에 사용될 때 화재 위험을 발생시킬 수 있습니다.

c) 구체적으로 지정된 배터리 팩만 전동 툰에 사용하십시오.

다른 배터리 팩을 사용하면 부상 및 화재의 위험이 발생할 수 있습니다.

d) 배터리 팩을 사용하지 않을 때는 종이 클립, 동전, 열쇠, 못, 나사와 같은 기타 금속 물체 또는 단자간 연결을 만들어낼 수 있는 기타의 작은 금속 물체와 떨어진 곳에 놓아두십시오.

배터리 단자가 모두 단락되면 화상 또는 화재 발생할 수 있습니다.

e) 가혹한 조건 하에서 액체가 배터리에서 누출될 수 있습니다. 배터리 누액과 접촉하지 마십시오. 배터리 누액과 우발적으로 접촉할 경우 물로 씻으십시오. 배터리 누액이 눈에 들어갈 경우 의사의 진찰을 받으십시오.

배터리에서 누출되는 액체는 염증 또는 화상을 일으킬 수 있습니다.

6) 서비스

a) 자격을 갖춘 전문가에게 서비스를 받고, 항상 부품과 동일한 것으로 교체해야 합니다.

그렇게 하면 전동 툴을 보다 안전하게 사용할 수 있습니다.

주의사항

어린이나 노약자가 가까이 오지 못하도록 하십시오.

전동 툴을 사용하지 않을 때는 어린이나 노약자의

당지 않는 곳에 보관해야 합니다.

충전 임팩트 드라이버 드릴 대한 주의사항

1.임팩트 드릴을 사용할 때 귀마개를 착용하십시오.

소음에 노출되면 청력이 손실될 수 있습니다.

2.함께 제공될 경우 보조 핸들을 사용하십시오.

통제력을 상실하면 상해를 입을 수 있습니다.

1. 항상 배터리를 0℃ - 40℃의 온도에서 충전하십시오. 0℃보다 낮은 온도에서 충전하면 과충전되어 위험해질 수 있습니다. 배터리는 40℃보다 높은 온도에서 충전할 수 없습니다.

가장 적합한 충전 온도는 20℃-25℃입니다.

4.배터리 한 개를 충전한 후 15분 정도 기다렸다가 다음 배터리를 충전하십시오.

두 개 이상의 배터리를 연속적으로 충전하지 마십시오.

5.충전식 배터리 연결 구멍에 이물질이 들어가지 하십시오.

6.충전식 배터리와 충전기를 절대로 분해하지 마십시오.

1. 총전식 배터리를 절대로 단락시키지 마십시오. 배터리를 단락시키면 전류가 높아져 과열됩니다. 화상을 입거나 배터리가 손상됩니다.

8.배터리를 불속에 버리지 마십시오.

배터리가 타면 폭발할 수 있습니다.

1. 벽, 바닥 또는 천장에 구멍을 뜻을 때 매설된 전원 코드가 있는지 확인하십시오.

10.수명후 배터리 수명이 실제 사용 중에 너무 짧아지면 배터리를 구입점에 즉시 갖고 오십시오.수명을 다한 배터리는 버리지 마십시오.

11.수명을 다한 배터리를 사용하면 충전기가 손상됩니다.

1. 물체를 총전기 통기 홈에 넣지 마십시오.금속 물체 또는 인화물을 총전기 통기 홈에 넣으면 감전될 위험이 있거나 총전기가 손상됩니다.

13.키 없는 적에 비트를 장착할 때, 슬리브를 적당히 조이십시오. 슬리브를 조이지 않을 경우, 비미뜨러져 빠지거나 떨어져서 부상을 입힐 수 있습니다.

14.이 제품의 모터에는 강력한 영구 자석이 내장되어 있습니다.

공구에 집이 붙는 것과 영구 자석이 전자 장치에 미치는 영향과 관련하여 다음 주의사항을 준수하십시오.

주의

○ 공구를 작업대 또는 금속 칩이 있는 작업 영역에 놓지 마십시오.

집이 공구에 붙어 상해 또는 고장이 발생할 수 있습니다.

) 칩이 공구에 붙은 경우 공구를 만지지 마십시오.

칩을 브러시로 제거하십시오.

그렇게 하지 않을 경우 상해를 입을 수 있습니다.

○ 심장박동기 또는 다른 전자 의료 기기를 사용할 경우, 공구를 작동하거나 공구에 접근하지 마십시오.

원래자 의료 기기의 작동이 영향을 받을 수 있습니다.

○ 공구를 휴대전화, 자기 카드 또는 전자 메모리 미디어와 수 같은 정밀 장치 주변에서 사용하지 마십시오.

사용할 경우 오작동, 고장 또는 데이터 소실이 발생할 수 있습니다.

손리튬-이온 배터리에 대한 주의사항

수명을 연장하기 위해서 리튬-이온 배터리에는 출력을 중지시키기 위한 보호 기능이 탐재되어 있습니다.

아래에서 설명한 1 에서 3의 경우에, 이 제품을 사용할 때, 스위치를 잡아당기고 있을 때조차, 모터가 정지할 수 있습니다. 이것은 문제는 아니지만 보호 기능의 결과입니다.

1. 남은 배터리 전원이 모두 소모되면, 모터가 정지합니다. 그러한 경우 즉시 충전하십시오.

2. 공구에 과부하가 발생하면 모터가 정지할 수 있습니다 이러한 경우 공구의 스위치를 놓은 후 과부하의 원인을 제거하십시오. 그런 다음 공구를 다시 사용할 수 있습니다.

3.배터리가 과부하 작업으로 인해 과열된 경우 배터리 전원이 정지할 수 있습니다.

이러한 경우 배터리 사용을 중지하고 배터리를 냉각시키십시오. 그런 다음 공구를 다시 사용할 수 있습니다.

또한 다음 경과 및 주의사항에 주의하십시오.

경고

배터리 누액, 발열, 연기 배출, 폭발 및 점화를 사전에 방지하려면, 다음 주의사항에 주의하십시오.

1. 부스러기와 먼지가 배터리에 붕쳐 있지 않은 지 확인하십시오.

○ 작업 중에 부스러기와 먼지가 배터리에 떨어지지 않는지 확인하십시오.

○ 작업 중에 전동 툴에 떨어지는 부스러기와 먼지가 배터리에 뭉쳐 있지 않는지 확인하십시오.

○ 부스러기와 먼지에 노출된 위치에 미사용 배터리를 보관하지 마십시오.

○ 배터리를 보관하기 전에, 배터리에 붙을 수 있는 부스러기와 먼지를 모두 제거하고 배터리를 금속 부품 (나사, 못 등) 과 함께 보관하지 마십시오.

2.못과 같은 날카로운 물체로 배터리에 구멍을 내거나,배터리를 망치로 두들기거나, 밝거나, 던지거나 배터리에 가심한 물리적 총격을 가하지 마십시오.

1. 손상되거나 변형된 듯한 배터리는 사용하지 마십시오.

4.배터리의 음극과 양극을 반대로 맞춰 사용하지 마십시오.

5.배터리를 전기 콘센트 또는 차량 시가 라이터 소켓에 직접 연결하지 마십시오.

6.배터리를 지정된 목적 이외의 목적으로 사용하지 마십시오.

1. 지정된 충전 시간이 경과 했는데도 배터리 충전 0 완료되지 않을 경우 충전을 즉시 중지하십시오.

2. 배터리를 전자 레인지, 드라이어 또는 고압 용기 등과 같은 고온 또는 고압 기기에 넣거나 고온 또는 고압에 노출시키지 마십시오.

3. 누액 또는 악취가 감지되는 즉시 물에서 멀리 떨어지십시오.
   10.강력한 정전기가 발생하는 곳에서는 사용하지 마십시오.
   11.사용,중전 또는 보관 중에 배터리 누액,악취,발열,변색 또는 변형이 있을 경우,또는 어떤 식으로든 비정상으로 보일 경우,배터리를 즉시 장치 또는 배터리 충전기에서 제거한 후 사용을 중지하십시오.

주의

1. 배터리 누액이 눈에 들어갈 경우 눈을 비비지 말고 수돗물과 같은 깨끗한 물로 잘 닭은 후 즉시 의사의 진찰을 받으십시오. 치료하지 않을 경우 액체가 시력 문제를 유발할 수 있습니다.

2. 액체가 피부나 옷에 묻을 경우, 즉시 수돗물과 같은 깨끗한 물로 잘 닦으십시오. 피부에 염증이 발생할 가능성이 있습니다.

3. 배터리를 처음 사용할 때 녹, 악취, 과열, 변색, 변형 및/또는 기타의 문제가 발견될 경우, 사용하지 말고 공급자 또는 벤더에게 반품하십시오.

경고

전도성 이물질이 리튬 이온 배터리의 단자에 들어갈 경우, 배터리가 단락되어 화재가 발생할 수 있습니다. 리튬 이온 배터리를 보관할 때, 다음 규칙을 준수하십시오.

○ 전도성 찌꺼기, 못, 아이언 와이어 및 구리 와이어와 같은 와이어를 보관함에 넣지 마십시오.

○ 단락 발생을 방지하려면 배터리를 공구에 장착하거나 배터리 커버를 벤틸레이터가 보이지 않을 때까지 단단히 삽입해 보관하십시오(그림 1 참조).

사양

전동 툴

모델 DV14DBL DV18DBL
무부하속도	저속	고속 모드 0 -	400 /분 0 - 400 /분
		중속 모드 0 -	300 /분 0 - 300 /분
		저속 2 모드 0	- 250 /분 0 - 250 /분
		저속 1 모드 0	- 200 /분 0 - 200 /분
	고속	고속 모드 0 -	1700 /분 0 - 1800 /분
		중속 모드 0 -	1400 /분 0 - 1400 /분
		저속 2 모드 0	- 1100 /분 0 - 1100 /분
		저속 1 모드 0	- 900 /분 0 - 900 /분
타격률 (저속/고속)			0 - 6000 / 0 - 25500 /분	0 - 6000 / 0 - 27000 /분
용량	구멍嚣기	석재(깊이 30mm)	14 mm	16 mm
		목재(두께18mm)	50 mm	65 mm
		금속(두께 1.6mm)	강철: 13 mm알루미늄: 13 mm
	드라이버동작	기계 나사	6 mm
		목재 나사	8 mm (직경) × 75 mm (길이)(파일런 구멍 필요)	8 mm (직경) × 100 mm (길이)(파일런 구멍 필요)
충전식 배터리			BSL1430: 리튬 이온 14.4 V (3.0 Ah 8 셀)	BSL1830: 리튬 이온 18 V (3.0 Ah 10 셀)
종량			2.0 kg	2.2 kg

충전기

모델	UC18YRSL
충전 전압	14.4V - 18 V
종량	0.6 kg

기본 부속품

DV18DBL	1 플러스 드라이버 비트 (No. 2) ...... 1
	2 총전기 (UC18YRSL) ...... 1
	3 배터리 (BSL1830) ...... 2
	4 플라스틱 케이스 ...... 1
	5 배터리 커버 ...... 1
	6 사이드 핸들 ...... 1
DV14DBL	1 플러스 드라이버 비트 (No. 2) ...... 1
	2 총전기 (UC18YRSL) ...... 1
	3 배터리 (BSL1430) ...... 2
	4 플라스틱 케이스 ...... 1
	5 배터리 커버 ...... 1
	6 사이드 핸들 ...... 1

기본 부속품은 예고 없이 변경됩니다.

옵션 부속품 (별매품)

○ 배터리

(BSL1430) (BSL1830)

옵션 부속품은 예고 없이 변경됩니다.

용도

○ 벽돌 및 콘크리트 블록 등의 드릴링
○ 기계 나사,목재 나사,태핑 나사 등의 장착 및 제거.
○각종 금속의 구멍 뜨기.
○각종 목재의 구멍 뜨기.

배터리 제거/설치

1.배터리 제거

핸들을 세계 잡고 배터리 래치를 밀어 배터리를 제거하십시오(그림 2 참조).

주의

배터리를 절대로 단락시키지 마십시오.

2.배터리 설치

배터리를 음극과 양극을 확인하여 삽입하십시오(그림 2 참조).

충전

임팩트 드라이버 드릴을 사용하기 전에 배터리를 다음과 같이 충전하십시오.

1. 충전기의 전원 코드를 콘센트에 연결하십시오.

전원 코드를 연결하면 충전기의 파일렛 랼프가 빨간색으로 깜박입니다. (1초 간격으로)

2.배터리를 충전기에 삽입하십시오.

배터리를 라인이 보일 때까지 중전기에 단단히 삽입하십시오(그림 3,4 참조)

1. 충전

충전 배터리를 충전기에 삽입하면, 충전이 시작되고 파일런 랭프가 빨간색으로 계속 켜져 있습니다.

배터리가 만층전되면,파일状元 래프가 빨간색으로 감박입니다.(1초 간격으로)(표 1 참조)

(1)파일状元 랜프 점등 상태

파일状元 래프의 점등 상태는 충전기 또는 충전식 배터리의 상태에 따라 표 1에 나와 있는 것과 같이 표시됩니다.

丑1

파일런 램프의 점등 상태
파일런 램프는빨간색으로켜져 있거나감박입니다.	충전 전	감박임	0.5초 동안 켜집니다. 0.5초 동안 켜지지않습니다. (0.5초 동안 꺼짐)
	충전 중	켜짐	계속 켜짐
	충전 완료	감박임	0.5초 동안 켜집니다. 0.5초 동안 켜지지않습니다. (0.5초 동안 꺼짐)
	충전 물가능	감박임	0.1초 동안 켜집니다. 0.1초 동안 켜지지않습니다. (0.1초 동안 꺼짐)	배터리 또는 충전기의 고장
파일런 램프가녹색으로켜집니다.	과열 대기	켜짐	계속 켜짐	배터리 과열.층전 불가능.(배터리가 냉각되면 충전이 시작됨)

(2) 충전식 배터리의 온도에 대하여

충전식 배터리의 온도는 표 2에 나와 있는 것과 같으며,

과열된 배터리는 충전 전에 잠시 냉각시켜야 합니다.

표 2 배터리 충전 범위

충전식 배터리	배터리를 충전할 수 있는 온도
BSL1430,BSL1830	0^ - 50^

(3) 충전 시간에 대하여

충전기와 배터리의 조합에 따라 충전 시간은 표 3에 나와 있는 것과 같이 됩니다.

표 3 충전 시간 (20°C일 때)

배터리\충전기	UC18YRSL
BSL1430, BSL1830	약 45분

참고

충전 시간은 온도와 전원 전암에 따라 다를 수 있습니다.

4.충전기 전원 코드를 전원 콘센트에서 분리

5.충전기를 단단히 줘고 배터리를 제거

참고

충전 후 먼저 배터리를 충전기에서 빼고 나서 배터리를 올바르게 보관하십시오.

새 배터리 등의 방전에 대하여

새 배터리와 오랫동안 사용하지 않은 배터리에 있는 화학물질은 활성화되어 있지 않기 때문에, () 배터리들을 첫 번째와 두 번째 사용할 때 방전이 낮을 수 있습니다. 이것은 일시적 현상이며 배터리를 2-3회 충전하면 충전에 필요한 정상적 시간이 복원됩니다.

배터리 수명 연장 방법

(1) 배터리를 완전히 방전되기 전에 충전하십시오. 틀의 출력이 점점 약해진다고 느낄 경우, 툴 사용을 멈추고 배터리를 충전하십시오. 툴을 계속 사용하고 전류가 모두 사용된 경우, 배터리가 손상될 수 있고 배터리 수명이 더 짧아집니다.

(2)고온에서 충전하지 마십시오.

총전식 배터리는 사용 직후 뜨거워집니다. 그러한 배터리를 사용 직후 중전하면 내부에 둔 있는 화학물질이 열화되고 배터리 수명이 줄어듭니다. 배터리를 한 동안 냉각시킨 후 총전하십시오.

주의

○배터리 충전기가 연속적으로 사용된 경우,배터리 충전기가 가열되어 고장의 원인이 될 수 있습니다.일단 충전이 완료되면 15분 쉬었다가 충전하십시오.
○ 배터리 사용 또는 햇빛 노출로 인해서 배터리가 따뜻할 때 배터리를 충전할 경우, 파일렛 랼프가 녹색으로 켜질 수 있습니다. 배터리는 충전되지 않습니다. 그러한 경우, 배터리를 냉각시킨 후 충전하십시오.
○ 파일런 랼프가 빨간색으로 깜박일 경우(0.2초 간격으로), 충전기 배터리 설치 구멍에 이물질이 있는지 확인해 이물질을 모두 제거하십시오. 이물질이 없을 경우, 배터리 또는 중전기가 오작동 상태일 가능성이 있습니다. 공인 서비스 센터에 가져가십시오.

사용전 주의사항

○ 작업 환경의 구성 및 점검

다음 주의사항에 따라 작업 환경이 적합한지 확인하십시오.

사용법

1. 클러치 다이얼 위치 확인(그림 5 참조)

이 장치의 조임 토크를 클러치 다이얼이 설정되는 클러치 다이얼 위치에 따라 조정할 수 있습니다.

(1) 스크류드라이버로 사용할 때는 클러치 다이얼의 3,5 ... 22" 번호 중 하나 또는 검은 점을 외부 몸체의 삼각형 표시와 일직선으로 맞춤니다.
(2) 드릴로 사용할 때는 클러치 다이얼의 드릴 표시 “”를 외부 몸체의 삼각형 표시와 일직선으로 맞춤니다.
(3) 임팩트 드릴로 사용할 때는 클러치 다이얼의 해머 표시 “T” 를 외부 몸체의 삼각형 표시와 일직선으로 맞춤니다.

주의

○ 클러치 다이얼은 번호 “1, 3, 5 ... 22” 또는 검은 점 사이에 놓을 수 없습니다.
○ “22” 와 드릴 표시 중간의 선 사이에 있는 클러치 다이얼 번호는 사용하지 마십시오. 이런 클러치 다이얼 번호를 사용하면 손상이 발생할 수 있습니다 (도해 6 참조).

2. 조임 토크 조절

(1)조임 토크

조임 토크는 나사 지름에 대한 강도와 일치해야 합니다. 조임 토크가 너무 높으면 나사 머리가 파손되거나 다칠 수 있습니다. 나사 지름에 따라 캡 위치를 조절하십시오.

(2) 조임 토크 표시

조임 토크는 나사 유형 및 체결 재질에 따라 다릅니다.

이 드릴은 클러치 다이얼의 번호 “1, 3, 5 ... 22” 및 검은 점으로 조임 토크를 표시합니다. 위치 “1”의 조임 토크는 가장 약하고, 번호가 클수록 조임 토크가 하 높아집니다 (도해 5 참조).

(3)조임 토크 조절

클러치 다이얼을 돌려 클러치 다이얼의 번호 “1, 3, 5 ... 22” 또는 검은 점을 외부 몸체의 삼각형 표시와 일직선으로 맞춤니다. 필요한 토크에 따라 약한 또는 강한 토크 방향으로 클러치 다이얼을 조절합니다.

주의

○ 장치가 드릴로 사용되는 동안 모터 회전이 잠금 상태가 되어 정지될 수 있습니다. 드라이버 드릴 작동 중에 모터를 잠그지 않도록 주의하십시오. ○ 해며 동작을 너무 오래 하면 과도한 조임 때문에 나사가 부러질 수 있습니다.

3. 드릴에서 헴머드릴로 전환(도해 5 참조)

“드릴(회전 전용)” 및 “핸머드릴(타격 + 회전)” 은 드릴 표시 “→” 또는 해머 표시 “↑” 를 외부 몸체의 삼각형 표시와 일직선으로 맞춰 전환할 수 있습니다.
○ 금속, 목재 또는 플라스틱에 구멍을 뜻으려면 “드릴(회전 전용)”으로 전환하십시오. 리 벽돌 또는 콘크리트 블록에 구멍을 뜻으 “핸머드릴(타격 + 회전)”로 전환하십시오.

주의

Sweet Hall 회전” 설정으로 수행하는 작업을 “핸머드릴” 질 설정으로 진행하면, 구멍을 뜻는 속도가 느려지고 비트나 다른 부품이 손상될 수 있습니다.

서 회전 속도 변경

변속 노브를 조작하여 회전 속도를 변경하십시오.

변속 노브를 화살표 방향으로 이동하십시오 (그림 7과 8참조).

변속 노브가 "LOW"로 설정되면 드릴이 저속으로 회전합니다. "HIGH"로 설정되면 드릴이 고속으로 회전합니다.

주의

○ 변속 노브로 회전 속도를 변경한 후 스위치가 꺼졌는지 확인하십시오.

모터 회전 중에 속도를 변경하면 기어가 손상됩니다.

○ 모터가 잠금 상태가 되면 전원을 즉시 끌십시오. 모터가 잠시 잠금 상태가 되면 모터 또는 배터리가 탈 수 있습니다.

5.회전 속도 변경 모드 선택 기능(그림 11)

주의

○스위치 패널의 충격 또는 손상을 방지하십시오.
1트리거 스위치를 놓은 상태에서 고속/저속 모드를 선택하십시오.그렇게 하지 않을 경우 오작동할 수 있습니다.

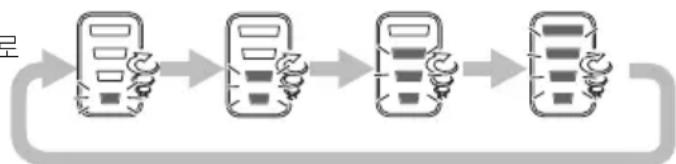

(1) 회전 속도 변경 스위치 회전 속도는 고속/저속 선택 스위치를 누를 때마다 4단계로 변경됩니다.

표 4 조임 모드 선택 기능 설정의 예

변속 노브\회전 속도선택 스위치	저속 1 저속 2 종속 고속
	느리게			빠르게
저속(느리게)	소직경 기계 나사, 태핑 나사 조임 등 나무 나사		조임, 대직경 구멍 뜨기 등
고속(빠르게)			소직경 구멍 뜨기 등

6.사용 범위 및 권장 사항

이 장치의 기계적 구조에 기초한 여러 작업 유형의 사용

가능한 범위는 표 5에 나와 있습니다.

표5

작업 권장 사항
구멍뚱기	벽돌	구멍뚱기 용도로 사용하십시오.
	목재
	강철
	알루미늄
드라이버 동작	기계 나사 나사 직경에 일치하는 비트 또는 소켓을 사용하십시오.
	나무 나사 파일 prompt 구멍을 뜻은 후 사용하십시오.

7. 조임 토크 및 회전 속도를 선택하는 방법

Ⅱ6

용도		클러치 다이얼위치	회전 속도 선택(변속 노브의 위치)
			LOW (저속) HIGH (고속)
드라이버 동작	기계 나사 1	-22 직경 4 mm	이하의 나사용. 직경 6 mm 이하의 나사용.
	나무 나사		공칭 직경 8 mm 이하의 나사용. 공칭 직경 4.8 mm 이하의 나사용.
드릴링	벽돌		직경 14 mm 이하용. (DV14DBL)직경 16 mm 이하용. (DV18DBL)	직경 10 mm 이하용. (DV14DBL)직경 12 mm 이하용. (DV18DBL)
	목재	—	직경 50 mm 이하용. (DV14DBL)직경 65 mm 이하용. (DV18DBL)	직경 24 mm 이하용. (DV14DBL)직경 27 mm 이하용. (DV18DBL)
	금속	—	금속 작업 드릴 비트를 이용한구멍嚣기 작업용.	—

주의

○표6에 나와 있는 선택 사례는 일반적 표준으로 간주되어야 합니다. 다른 종류의 조임 나사와 다른 조임 대상이 실제 작업에서 사용되기 때문에 당연히 적절한 조정이 필요합니다.

○ HIGH (고속)에서 기계 나사가 있는 임팩트 드라이버 드릴을 사용할 때, 조임 토크가 너무 강해 나사가 손상되거나 비트가 느슨해질 수 있습니다. 기계 나사를 사용할 때 LOW (저속)에서 임팩트 드라이버 드릴을 사용하십시오.

참고

배터리를 차가운 조건(0도 미만)에서 사용할 경우 때때로 조임 토크가 약해지고 작업량이 줄어들 있습니다. 그러나 이것은 일시적 현상이며 배터리가 따 숫자해지면 정상 상태로 복귀합니다.

8. 후크 사용

후크는 작업 중에 전동 톱을 허리 벨트에 걸어 두는 데사용됩니다.

주의

○ 후크를 사용할 때, 전동 툴을 단단히 고정하여 우발적으로 떨어지는 일이 없게 하십시오.

전동 툴이 떨어질 경우 사고로 이어질 수 있습니다.

○ 전동 툴을 허리 벨트에 매달아 갖고 다닐 경우 비트로 전동 툴의 팀에 장착하지 마십시오. 드릴과 같은 날카로운 비트가 전동 툴에 장착된 상태에서 전동 허리 벨트에 매달아 갖고 다닐 경우 상해를 입게 됩니다.

○ 후크를 단단히 설치하십시오. 후크를 단단히 설치하지 않을 경우 사용 중에 상해를 입을 수 있습니다.

(1) 후크 제거.

후크 고정 나사를 스크루드라이버로 제거하십시오. (그림 10)

(2) 후크 교체 및 나사 조이기.

후크를 전동 툴의 홈에 단단히 설치한 후 나사를 조여 후크를 단단히 고정하십시오.(그림 11)

9.배터리 잔량 표시기

배터리 잔량 표시 스위치를 누르면 배터리 잔량 표시등이 켜져 배터리 잔량을 확인할 수 있습니다. (도해 12) 배터리 잔량 표시 스위치에서 손가락을 떼면 배터리 잔량 표시등이 꺼집니다. 표 7은 배터리 잔량 표시등의 상태 및 배터리 잔량을 보여줍니다.

표7

램프 상태 배터리 잔량
[XYDS]	배터리 잔량이 중분함
	배터리 잔량이 절반임
	배터리 잔량이 거의 없음중전이 필요함

배터리 잔량 표시기는 주변 온도 및 배터리 특성에 따라 다르게 보이므로, 배터리 잔량의 확인에 사용할 수 있습니다.

참고:

○스위치 패널에 강한 충격을 주거나 스위치 패널을 파손하지 마십시오. 문제가 발생할 수 있습니다.

○배터리 전원 소모를 방지하기 위해 배터리 잔량 표시등은 배터리 잔량 표시 스위치를 누를 경우에 만켜집니다.

10.LED 작업등 사용법

스위치 패널에서 작업등 스위치를 누르면 LED 작업등이 켜지거나 꺼집니다. (도해 13)

배터리 전원 소모를 방지하기 위해 LED 작업등은 자주 꺼집니다.

주의

눈을 라이트를 직접 들여다보아 라이트에 직접 노출시키지 마십시오.

눈이 라이트에 계속 노출될 경우,시력이 손상됩니다.

참고:

LED 작업등 끼기를 깜빡해서 발생하는 배터리 전원 소모를 방지하기 위해 작업등은 약 15분 후에 자동으로 꺼집니다.

11.비트의 장착과 제거

(1) 비트 장착

슬리브를 왼쪽으로 돌려 (정면에서 볼 때 시계 반대 방향으로) 풀어 키리스 적의 클립을 여십시오. 드라이버 비트 등을 키리스 드릴 적에 삽입한 후 슬리브를 오른쪽으로 (정면에서 볼 때 시계 방향으로) 돌려 조이십시오. (그림 14 참조)

○ 작동 중에 슬리브가 느슨해지면 더 세계 조이십시오.

어 뜨슬리브를 추가로 조이면 조이는 힘이 더 강해집니다.

(2)비트 제거

틀을슬리브를 왼쪽으로 돌려(정면에서 볼 때 시계 반대 방향으로) 풀고 나서 비트 등을 꺼내십시오.(그림 14 참조)

참고:

키리스 적의 클림이 최대 한계까지 열려 있는 상태에서 . 슬리브를 조일 경우, 딸딱거리는 소음이 발생할 수 있습니다. 이것은 키리스 적을 풀 수 없을 때 발생하는 소음이지만 고장은 아닙니다.

주의

슬리브를 더 이상 풀 수 없을 경우, 바이스 또는 비슷한 기구를 이용해 비트를 고정하십시오. 클러치 모드를 1과 11 사이로 설정한 후 클러치 조작 중에 슬리브를 느슨한 쪽(왼쪽)으로 돌리십시오. 이제 슬리브를 쉽게 풀 수 있습니다.

12.자동 스픈들 잠금 장치

이 장치에는 신속한 비트 교환을 위한 자동 스픈들 잠금 장치가 탑재되어 있습니다.

13.배터리의 올바른 장착 여부 확인

14.회전 방향 점검

선택 버튼의 R을 누르면 비트는 뒤에서 볼 때 시계 방향으로 회전합니다.

선택 버튼의 L을 누르면 비트는 시계 반대 방향으로 회전합니다 (그림 15 참조). (〈L〉 및 (R) 마크는 선택 버튼에 있음)

15.스위치 작동

○작동 스위치를 누르면 툴이 회전합니다.

작동 스위치를 놓으면 툰이 정지합니다.

○작동스위치를 누르는 양을 조절해 드릴의 회전 속도를 조절할 수 있습니다.

작동 스위치를 살짝 누르면 속도가 감소하고 작동 스위치를 더 많이 누르면 속도가 증가합니다.

참고:

모터가 회전되려는 경우 신호음이 올립니다. 이것은 신호음일 뿐이며 기계 고장이 아닙니다.

16.벽돌에 드릴링의 경우

과도하게 힘을 주더라도 드릴링 속도는 절대로 빨라지지 을 않습니다. 과도하게 힘을 주면 드릴 팀이 손상되거나 작업 효율이 낮아질 뿐 아니라 드릴 비트의 사용 량 수명이 단축될 수도 있습니다. 벽돌에 드릴링 동안 반 임팩트 드라이버 드릴을 누르는 힘은 10-15 kg 이내 적당합니다.

17.사이드 핸들 장착/제거

주의

사이드 핸들을 단단히 장착하십시오. 느슨하게 장착할 경우 사이드 핸들이 돌거나 떨어져 상해를 입을 수 있습니다.

(1) 사이드 핸들을 본체의 돌출부와 사이드 핸들의 홈이 맞몰리도록 장착하십시오.

사이드 핸들이 미끄럼 방지 돌출부에 있지 않은 지 확인한 후 손잡이를 조이십시오 (그림 16).

(2)사이드 핸들을 제거하려면 손잡이를 풀어 주십시오.

조작 주의사항

1.연속 작업 후 장치 작동 중지

(1)이 전동 툴에는 모터 보호용 온도 보호 회로가 내장되어 있습니다.

연속 볼트 조임 작업을 수행하면 장치 온도 상승으로 인해 온도 보호 회로가 작동하여 자동으로 작동을 멈줍니다.

이러한 경우 전동 틀을 냉각시킨 후 사용하십시오.

(2) 나무 나사의 연속 조임 작업 후, 배터리를 교환할 때 장치를 15분 이상 작동 중지하십시오. 배터리 교환 직후 작업을 시작할 경우 모터와 스위치 등의 온도가 상승하여 장치에서 붙이 날 수 있습니다.

관리 및 검사

1. 툴 검사

무딘 톱을 사용하면 효율이 떨어지고 모터가 오작동할 수 있기 때문에, 마모가 발견되는 즉시 톱을 갈거나 교체하십시오.

2.부착 나사 검사

정기적으로 모든 부착 나사를 검사하고 잘 고정되어 있는지 확인합니다. 느슨한 나사가 있는 경우, 즉시 꼀 조여야 합니다. 그렇게 하지 않으면 심각한 사고가 날 수 있습니다.

3.모터 관리

모터부 권선은 전동 툴의 ‘심장부’ 입니다. 권선이 손상되거나 물 또는 기름에 젖지 않도록 주의를 기울여야 합니다.

4.외부 청소

임팩트 드라이버 드릴에 얼룩이 묻으면 부드럽고 마른 천이나 비 Robot물로 적신 천을 이용해 닭으십시오. 염소 계 통 솔벤트, 휘발유 또는 페인트 신너는 사용하지 마십시오. 플라스틱이 녹습니다.

5.보관

임팩트 드라이버 드릴을 온도가 40℃ 미만이고 어린이의 손길이 닿지 않는 곳에 보관하십시오.

참고:

장기간 (3개월 이상) 보관한 경우 배터리가 완전히 중전되었는지 확인하십시오. 더 적은 용량의 배터리는 장기간 보관된 경우 사용 시 중전되지 못할 수 있습니다.

6. 서비스 부품 정보

주의

Hitachi 전동 툴의 수리, 변경 및 검사는 반드시 공식 Hitachi 서비스 센터를 통해서 해야 합니다. 공식 Hitachi 서비스 센터에 수리 또는 기타 점검을 요청할 때 툴과 함께 부품 정보를 제공하면 도움이 됩니다. 전동 툴을 사용하거나 점검할 때는 각국의 안전 수칙 및 규정을 준수해야 합니다.

변경

Hitachi 전동 톱은 개선 및 수정을 통해 끊임없이 최신 기술 발전을 반영하고 있습니다. 따라서 일부 부품은 사전 예고 없이 변경될 수 있습니다.

Hitachi 무선 전동 툴의 배터리에 대한 중요 알림

항상 당사의 지정된 순정 배터리 가운데 하나를 사용하십시오. 당사는 당사가 지정하지 않은 배터리와 함께 사용될 경우 또는 배터리를 분리하여 개조할 경우 (분해 및 셀 또는 내부 부품의 교환) 당사의 무선 전동 툴의 안전 및 성능을 보장할 수 없습니다.

참고

HITACHI는 지속적인 연구개발 프로그램을 진행하고 있으므로, 본 설명서의 사양은 사전 예고 없이 변경될 수 있습니다.

CÁC NGUYÊN TẮC AN TOÀN CHUNG

CẢNH BÁO!
