제품 유형	무선 드릴 드라이버
브랜드	HiKOKI
모델	DS14DBL2
전압	14.4V
배터리 유형	리튬 이온 (Li-ion)
척 유형	키리스, 13mm (1/2인치)
최대 토크	50Nm
무부하 속도	0 – 1,700rpm
충격 기능	없음 (드릴 전용)
무게 (배터리 포함)	1.7kg
크기 (길이 x 폭 x 높이)	200 x 80 x 250mm
전원	배터리 (미포함)
배터리 용량 (일반)	1.5 – 3.0Ah
충전 시간	30 – 60분
드릴링 용량 (강철)	13mm
드릴링 용량 (목재)	38mm
냉각 방식	공냉식
안전 기능	과부하 보호, 브레이크
유지보수	통풍구 청소, 카본 브러시 교체
보증	2년 (지역에 따라 다름)

자주 묻는 질문 - DS14DBL2 HiKOKI

HiKOKI DS14DBL2는 어떤 유형의 배터리를 사용합니까?

HiKOKI DS14DBL2는 14.4V Li-ion 배터리를 사용합니다. 동일 전압의 HiKOKI 슬라이드형 배터리와 호환됩니다.

DS14DBL2는 햄머 드릴인가요?

아니요, DS14DBL2는 햄머 기능이 없는 표준 드릴 드라이버입니다. 금속, 목재, 플라스틱 드릴링용으로 설계되었습니다.

강철에서 최대 드릴링 용량은 얼마입니까?

강철에서 최대 드릴링 용량은 13mm(1/2인치)입니다.

DS14DBL2에는 배터리와 충전기가 포함되어 있습니까?

일반적으로 본체만 옵션은 배터리나 충전기 없이 제공됩니다. 일부 키트에는 배터리와 충전기가 포함되어 있으니 제품 목록을 확인하세요.

카본 브러시는 어떻게 교체합니까?

카본 브러시는 모터에 있습니다. 브러시 캡을 풀고 오래된 브러시를 제거한 후 새 브러시를 삽입하세요. 정확한 단계는 설명서를 참조하십시오.

다른 HiKOKI 14.4V 공구의 배터리를 사용할 수 있습니까?

네, DS14DBL2는 동일 시리즈의 모든 HiKOKI 14.4V 슬라이드형 Li-ion 배터리와 호환됩니다.

이 드릴의 권장 유지보수는 무엇입니까?

통풍구를 깨끗하게 유지하고, 외부를 마른 천으로 닦고, 정기적으로 카본 브러시를 점검하세요. 건조한 곳에 보관하십시오.

척은 얼마나 단단히 물릴 수 있습니까?

키리스 척은 최대 13mm 직경의 드릴 비트를 물릴 수 있습니다. 손으로 단단히 조이십시오.

DS14DBL2는 중작업에 적합합니까?

일반 DIY 및 가벼운 전문 작업에 적합한 중간 작업용 드릴입니다. 무거운 드릴링에는 더 높은 전압 모델을 고려하십시오.

사용 설명서는 어디에서 찾을 수 있습니까?

HiKOKI DS14DBL2의 사용 설명서는 notice-facile.com에서 PDF 형식으로 무료로 제공됩니다.

사용 설명서 DS14DBL2 HiKOKI

모든 안전 경고 사항과 지침을 읽어 주십시오.

안전 경고 사항과 지침을 따르지 않을 시에는 감전 사고나 화재가 발생할 수 있으며 심각한 부상을 입을 수도 있습니다.

차후 참조할 수 있도록 모든 경고 사항과 지침을 보관하십시오.

경고 사항에 나오는 '전동 툴'이란 용어는 플러그를 콘센트에 연결해 유선 상태로 사용하는 제품 또는 배터리를 넣어 무선 상태로 사용하는 제품을 가리킵니다.

1) 작업 공간 안전

a) 작업 공간을 깨끗하게 청소하고 조명을 밝게 유지하십시오.

작업 공간이 정리되어 있지 않거나 어두우면 사고가 날 수 있습니다.

b) 인화성 액체나 기체 또는 먼지 등으로 인해 폭발 위험이 있는 환경에서는 전동 톱을 사용하지 g) 마십시오.

전동 툴을 사용하다 보면 불꽃이 튀어서 먼지나 기체에 불이 붙을 수 있습니다.

c) 어린이를 비롯하여 사용자 외에는 작업장소에 접근하지 못하도록 하십시오.

주의가 산만해지면 문제가 생길 수 있습니다.

2) 전기 사용시 주의사항

a) 전동 툴 플러그와 콘센트가 일치해야 합니다.

플러그를 절대로 변형하지 마십시오.

접지된 전동 툴에는 어댑터 플러그를 사용하지 마십시오.

플러그를 변형하지 않고 알맞은 콘센트에 꽃아사용하면, 감전 위험을 줄일 수 있습니다.

b)파이프,라디에이터,레인지,냉장고 등 접지된 표면에 몸이 달지 않도록 주의하십시오.

작업자의 몸이 접지되면,감전될 위험이 있습니다.

c) 전동 툴에 비를 맞히거나 젖은 상태로 두지 마십시오. 물이 들어가면 감전될 위험이 있습니다.

d) 코드를 조심해서 다루십시오. 전동 톱을 들거나 당기거나 콘센트에서 뽑으려고 할 때 코드를 잡아당기면 안 됩니다.

열, 기름, 날카로운 물건, 움직이는 부품 등으로부터 코드를 보호하십시오.

코드가 파손되거나 엉키면 감전될 위험이 높아집니다.

e) 실외에서 전동 톱을 사용할 때는 실외 용도에 적합한 연장선을 사용하십시오.

실외 용도에 적합한 코드를 사용해야 감전 위험이 줄어듭니다.

f) 녹 녹 한 곳 에 서 전 동 툴을 작 동 해 야 하는 경우 누 전 차 단 기 (RCD)로 보 호 된 전 원 공 급 장 치를 사용하십시오.

RCD를 사용하면 감전 위험을 줄일 수 있습니다.

3)사용자 주의사항

a) 전동 톱을 사용할 때는 작업에 정신을 집중하고, 상식의 범위 내에서 사용하십시오.

약물을 복용하거나 알코올을 섭취한 상태 또는 피곤한 상태에서는 전동 툴을 사용하지 마십시오.

전동 툴을 사용할 때 주의가 흐트러지면 심각한 부상을 입을 수 있습니다.

b) 개인 보호 장비를 사용하십시오. 항상 눈 보호 장구를 5) 착용해야 합니다.

먼지 보호 마스크, 미끄럼 방지 신발, 안전모, 청각 보호 장비 등을 사용하면 부상을 줄일 수 있습니다.

c) 실수로 톱을 가동하지 않도록 주의하십시오. 전원 및/또는 배터리 팩을 연결하거나 톱을 들어나 운반하기 전에 스위치가 OFF 위치에 있는지 확인하십시오.

손가락을 스위치에 접촉한 채 전동 툴을 들거나 스위치가 켜진 상태로 전원을 연결하면 사고가 날 수 있습니다.

d) 전원을 켜기 전에 조정 키 또는 렌치를 반드시 제거해야 합니다.

전동 툴의 회전 부위에 키 또는 렌치가 부착되어 있으면,부상을 입을 수 있습니다.

(e) 작업 대상과의 거리를 잘 조절하십시오. 알맞은 발판을 사용하고 항상 균형을 잡고 있어야 합니다.

그렇게 하면 예기치 못한 상황에서도 전동 툴을 잘 다를 수 있습니다.

f) 알맞은 복장을 갖추십시오. 혈령한 옷이나 장신구를 착용하면 안 됩니다. 머리카락, 옷, 장갑 등을 움직이는 부품으로부터 보호하십시오.

혈령한 옷이나 장신구, 긴 머리카락이 부품에 딸려 들어갈 수도 있습니다.

) 분진 추출 및 집진 장비에 연결할 수 있는 장치가 제공되는 경우, 그러한 장치가 잘 연결되어 있고 제대로 작동하는지 확인하십시오.

이러한 장치를 사용하면, 먼지와 관련된 사고를 줄일 수 있습니다.

4) 전동 툴 사용 및 관리

a) 전동 툴을 아무 곳에나 사용하지 마십시오. 용도에 알맞은 전동 툴을 사용하십시오.

적절한 전동 툴을 사용하면, 정상 속도로 안전하고 효과적으로 작업을 수행할 수 있습니다.

b) 스위치를 눌렀을 때 전동 툴이 켜지거나 끼지지 않으면 사용하지 마십시오.

스위치로 작동시킬 수 없는 전동 톱은 위험하므로, 수리를 받아야 합니다.

c) 전동 톱을 조정하거나 부속품을 바꾸거나 보관할 때는 반드시 전원에서 플러그를 빼거나 전동 톱에서 배터리 팩을 분리해야 합니다.

이러한 안전 조치를 취해야 전동 툴이 갑자기 켜지는 위험을 피할 수 있습니다.

)사용하지 않는 전동 풀은 어린이의 손이 달지 않는 곳에 보관하고,사용법을 잘 모르는 사람이 사용하지 못하도록 하십시오.

전동 툴은 미숙련자가 다루기에는 매우 위험한 물건입니다.

e) 전동 툴을 잘 관리하십시오. 움직이는 부품이 잘못 결합되어 있거나 딱 끼어 움직이지 못하게 되어 있지 않은지 점검하십시오. 또한 전동 툴의 작동에 영향을 미칠 수 있는 기타 파손이 없는지 확인하십시오.

파손된 부분이 있는 경우,사용하기 전에 수리하십시오.

전동 툴을 제대로 관리하지 못해서 생기는 사고가 많습니다.

f) 절삭 틀은 날카롭고 청결한 상태로 관리하십시오.

절삭 날을 날카로운 상태로 잘 관리하면,원활하게 잘 움직이며 다루기도 훨씬 편합니다.

g) 작업 환경과 수행할 작업의 성격을 고려해서 설명서를 참조하여 전동 툴과 부속품, 툴 비트 등을 사용하십시오.

원래 목적과 다른 용도로 전동 툴을 사용하면 위험한 사고가 날 수 있습니다.

배터리 도구 사용 및 관리

a)제조업체가 지정한 충전기로만 충전하십시오.

한 종류의 배터리 팩에 적합한 충전기는 다른 배터리 팩에 사용될 때 화재 위험을 발생시킬 수 있습니다.

b) 구체적으로 지정된 배터리 팩만 전동 툰에 사용하십시오.

다른 배터리 팩을 사용하면 부상 및 화재의 위험이 발생할 수 있습니다.

c) 배터리 팩을 사용하지 않을 때는 종이 클립, 동전, 8. 열쇠, 못, 나사와 같은 기타 금속 물체 또는 단자간 연결을 만들어낼 수 있는 기타의 작은 금속 물체와 떨어진 곳에 놓아두십시오. 9.

배터리 단자가 모두 단락되면 화상 또는 화재가 발생할 수 있습니다. 10

d) 가혹한 조건 하에서 액체가 배터리에서 누출될 수 있습니다. 배터리 누맥과 접촉하지 마십시오. 배터리 누맥과 우발적으로 접촉할 경우 물로 씻으십시오. 배터리 누맥이 눈에 들어갈 경우 의사의 진찰을 받으십시오.

배터리에서 누출되는 액체는 염증 또는 화상을 일으킬 수 있습니다.

6) 서비스

a) 자격을 갖춘 전문가에게 서비스를 받고, 항상 부품과 동일한 것으로 교체해야 합니다.

그렇게 하면 전동 툴을 보다 안전하게 사용할 있습니다.

주의사항

어린이나 노약자가 가까이 오지 못하도록 하십시오.

전동 툴을 사용하지 않을 때는 어린이나 노약자의 손이 달자 않는 곳에 보관해야 합니다.

충전 드라이버 드릴/임팩트 드라이버 드릴 안전 경고

1.임팩트 드릴을 사용할 때 귀마개를 착용하십시오.

소음으로 인해 청력을 읽을 수 있습니다.

1. 툴과 함께 제공되는 경우,보조 핸들을 사용하십시오.

제어력을 상실하여 작업자가 부상을 입을 수 있습니다.

1. 절단 부속품이나 나사가 매립 배선과 닿을 수 있는 장소에서 작업할 때 전동 톱은 절연된 손잡이 표잡으십시오.

절단 부속품이나 나사가 “전류가 흐르는” 선에 당을 경우 전동 툴의 노출된 금속 부분에도 “전류가 작업자가 감전될 수 있습니다.

추가 안전 경고

1. 드릴 작업을 할 부분에 전선, 수도관, 가스관 등의 숨겨진 장애물이 없는지 반드시 확인하십시오. 이러한 장애 구멍을 뜻을 경우 감전이나 단락, 가스 누출, 기타 위험한 상황이 발생하여 심각한 사고나 부상을 당할 수 있습니다.

2.이 툴을 사용할 때 사이드 핸들이 장착되어 있고 단단히 고정되어 있는지 확인하십시오.

단단히 고정되어 있지 않으면 과부하 시 툴이 감자기 자리에서 횡겨 나와 작업자가 부상을 입을 수 있습니다.

핸들의 돌출부가 기기의 월면을 향하도록 사이드 핸들 조이십시오.(그림 3-b)

사용하기 전에 항상 사이드 핸들이 혈겁지 않은지 확인하십시오.

사용 도중에 핸들이 험거워지면 더 조이십시오.

1. 작업 중에는 툴의 핸들과 사이드 핸들을 양손으로 단단 잠으시시오. 그렇지 않으면 작업자가 부상을 입을 있습니다.

2. 작업물을 단단히 고정하십시오. 클램핑 장치나 바이스로 작업물을 고정하면 손으로 줘는 것보다 더 안전 고정됩니다.

3. 작업 환경 구성 및 확인. 주의사항에 따라 작업 환경이 적합한지 확인하십시오.

4. 충전식 배터리 연결 구멍에 이물질이 들어가지 하십시오.

5. 충전식 배터리와 충전기를 절대로 분해하지 마십시오.

6. 총전식 배터리를 절대로 단락시키지 마십시오. 배터리를 간 단락시키면 전류가 높아져 과열됩니다. 화상을 입거나 배터리가 손상됩니다.

9.배터리를 불속에 버리지 마십시오.배터리가 타면 폭발할가 수 있습니다.

10.수명후 배터리 수명이 실제 사용 중에 너무 짧아지면 배터리를 구입점에 즉시 갖고 오십시오.수명을 다한 배터리는 버리지 마십시오.

11.물체를 충전기 통기 홈에 넣지 마십시오,금속 물체 또는 인화물을 충전기 통기 홈에 넣으면 감전될 위험이 있거나 충전기가 손상됩니다.

12.키 없는 적에 비트를 장착할 때, 슬리브를 적당히 조이십시오. 슬리브를 조이 지 않을 경우, 비트가 미끄러져 빠지거나 떨어져서 부상을 입힐 수 있습니다.

1. 변속 노브로 회전 속도를 변경할 때는 스위치가 꺼졌는지 변래 확인하십시오. 모터 회전 중에 속도를 변경하면 기어가 손상됩니다.

2. 클러치 다이얼은 숫자 “1, 4, 7 …22” 또는 점들 사이에 설정할 수 없으며, 클러치 다이얼 숫자를 “22”와 드릴 표시 중간의 선 사이에 맞춰서 사용하지 마십시오. 툴이 손상될 수 있습니다.

5.이 장치를 임팩트 드릴로 사용할 경우에는 항상 장치를 시계 방향으로 회전하십시오.

16.연속 작동 후 기기 휴식.

1. 전동 툴에는 모터를 보호하기 위한 온도 보호 회로가 장착되어 있습니다.

연속으로 작업을 수행할 경우 기기의 온도가 상승하므로 온도 보호 회로가 작동하여 자동으로 작동이 중지될 수 있습니다.

이 경우 전동 톱을 식힌 후에 다시 사용하십시오.

1. 툴에 과부하가 걸리면 모터가 정지할 수 있습니다. 이러한 상황이 발생하면 툴의 스위치를 해제하고 과부하의 원인을 제거하십시오.

연속 작동 중에는 전면 케이스가 뜨거워질 수 있으므로 만지지 마십시오.

표면을. 장치가 드릴로 사용되는 동안 모터 회전이 잠금 상태가 되어 정지될 수 있습니다. 드라이버 드릴 작동 중에 모터를 잠그지 않도록 주의하십시오.

홀라20. 낮은 온도(0℃ 아래)에서 배터리를 사용할 경우 때로 조임 토크가 약화되어 작업량이 감소할 수 있습니다. 그러나 이는 일시적인 현상이며 배터리 온도가 올라가면 정상으로 돌아갑니다.

1. 후크를 단단하게 설치하십시오. 후크를 단단하게 설치하지 않을 경우 사용 도종 부상을 입을 수 있습니다.

물瓢을 힘 벨트에 걸어서 휴대할 경우 툴 비트와 사이드 핸들을 분리하십시오. 그렇지 않으면 작업자가 예기치 않은 부상을 입을 수 있습니다.

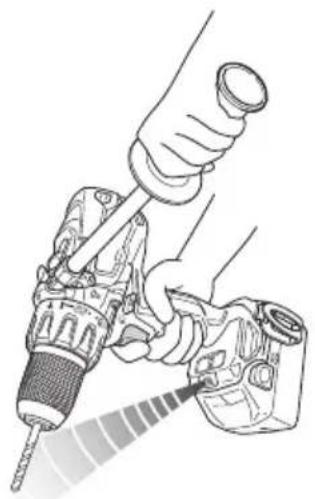

22.작업등을 똑바로 보지 마십시오.이렇게 하면 시력이 손상될 수 있습니다.

제렌즈가 금히지 않도록 주의하면서 LED 조명에 묻은 먼지나 오염물을 부드러운 천으로 닚아내십시오.

율ED 조명의 렌즈가 굵히면 밝기가 저하될 수 있습니다.

리튬-이온 배터리에 대한 주의사항

수명을 연장하기 위해서 리튬-이온 배터리에는 출력을 충지시키기 위한 보호 기능이 탑재되어 있습니다.

아래에서 설명한 1에서 3의 경우 이 제품을 사용할 때, 스위치를 잡아당기고 있을 때조차. 모터가 정지할 수

있습니다. 이것은 문제는 아니지만 보호 기능의 결과입니다. 해계남은 배터리 전원이 모두 소모되면, 모터가 정지합니다. 그러한 경우 즉시 충전하십시오.

1. 공구에 과부하가 발생하면 모터가 정지할 수 있습니다 이러한 경우 공구의 스위치를 놓은 후 과부하의 원인을

않께거하십시오. 그런 다음 공구를 다시 사용할 수 있습니다.

한국어

3.배터리가 과부하 작업으로 인해 과열된 경우 배터리 전원이 정지할 수 있습니다.

이러한 경우 배터리 사용을 중지하고 배터리를 냉각시키십시오. 그런 다음 공구를 다시 사용할 있습니다.

또한 다음 경고 및 주의사항에 주의하십시오.

경고

배터리 누액,발열,연기 배출,폭발 및 점화를 사전에 방지하려면,다음 주의사항에 주의하십시오.

1.부스러기와 먼지가 배터리에 묶쳐 있지 않도록 하십시오.

○ 작업 중에 부스러기와 먼지가 배터리에 떨어지지 않도 하십시오.

○ 작업 중에 전동 툴에 떨어지는 부스러기와 먼지가 배터리에 묶쳐 있지 않도록 하십시오.

○ 부스러기와 먼지에 노출된 위치에 미사용 배터리를 보관하지 마십시오.

○ 배터리를 보관하기 전에, 배터리에 붙을 수 있는 부스러기와 먼지를 모두 제거하고 배터리를 금속 부품(나사, 못 등)과 함께 보관하지 마십시오.

2.못과 같은 날카로운 물체로 배터리에 구멍을 내거나,배터리를 망치로 두들기거나, 밝거나, 던지거나 배터리에심한 물리적 충격을 가하지 마십시오.

1. 손상되거나 변형된 듯한 배터리는 사용하지 마십시오.

4.배터리의 음극과 양극을 반대로 맞춰 사용하지 마십시오.

5.배터리를 전기 콘센트 또는 차량 시가 라이터 소켓에 직접연결하지 마십시오.

6.배터리를 지정된 목적 이외의 목적으로 사용하지 마십시오.

7.지정된 충전 시간이 경과 했는데도 배터리 충 완료되지 않을 경우 충전을 즉시 중지하십시오.

8.배터리를 전자 레인지, 드라이어 또는 고압 용기 등과 같은 고온 또는 고압 기기에 넣거나 고온 또는 고압에 노졸시키지 마십시오.

1. 누액 또는 악취가 감지되는 즉시 불에서 떨어지십시오.

10.강력한 정전기가 발생하는 곳에서는 사용하지 마십시오.

11.사용,충전 또는 보관 중에 배터리 누액,악취,발열,변색 또는 변형이 있을 경우,또는 어떤 식으로든 비정상보일 경우,배터리를 즉시 장치 또는 배터리 충전기 제거한 후사용을 중지하십시오.

1. 배터리를 물에 담그거나 액체가 안으로 흘러 들어 두지 마십시오. 물과 같은 전도성 액체가 유입되면 손상을 일으켜 화재나 폭발이 발생할 수 있습니다. 배터리를 연소성 또는 가연성 물체에서 멀리 떨어진 시원히 건조한 곳에 보관하십시오. 부식성 기체가 있는 곳피해야 합니다.

주의

1. 배 터 리 누 액 이 눈 에 들어 갈 경우 눈을 비 비 지 말고 수 돗 물과 같은 깨끗한 물로 닭은 후 즉시 의사의 진찰을 받으십시오. 치료하지 않을 경우 액체가 시력 문제를 유발할 수 있습니다.

2. 액체가 피부나 옷에 몰을 경우, 즉시 수돗물과 깨끗한 물로 잘 닦으십시오. 피부에 염증이 발생할 가능성이 있습니다.

3.배터리를 처음 사용할 때 녹,악취,과열,변색,변형 및/또는 기타의 문제가 발견될 경우,사용하지 공급자 또는 벤더에게 반품하십시오.

경고

전도성 이물질이 리튬 이온 배터리의 단자에 들어갈 경우 배터리가 단락되어 화재가 발생할 수 있습니다. 리튬 이온 배터리를 보관할 때는 아래의 원칙을 따라주십시오.

○ 전도성 조각,못,철선 및 동선과 같은 선을 보관 케이스에 넣지 마십시오.

○ 단락을 방지하기 위해서는 보관 시 배터리를 불 장착하거나 통기구가 보이지 않도록 배터리 커비 단단하게 끼우십시오.

리튬이온 배터리 운반 시

리튬이온 배터리를 운반할 때 다음 주의사항을 준수하십시오. 경고

운송 회사에 포장에 리튬이온 배터리가 들어 있다는 것과 배터리의 전원 출력을 알려주고, 운반을 준비할 때 운송 회사의 지침을 따르십시오.

○ 전원 출력이 100 Wh를 넘는 리튬이온 배터리는 위험 물품인 화물 등급으로 간주되며, 취급시 특별한 주의가 필요합니다.

(2)해외 운반 시에는 국제법과 목적지 국가의 규칙 및 규정을 준수해야 합니다.

부품 명칭(그림 1-그림 13)

1	충전식 배터리	11	해머 표시
2	래치	12	변속 노브
3	핸들	13	나사
4	파일状元 랜프	14	후크
5	고무 캡	15	홈
6	사이드 핸들의 돌울부	16	작동 스위치
7	사이드 핸들	17	배터리 잔량 표시등
8	드라 페시	18	디스플레이 패널
9	름러지 다이얼	19	슬리브
10	삼각형 표시	20	회전 방향 전환 스위치

기호 잘

경고

다음은 기기에 사용되는 기호입니다. 기호의 의미를 이해한 후에 기기를 사용해 주시기 바랍니다.

	DS14DBL2 / DS18DBL2: 충전 드라이버 드릴DV14DBL2 / DV18DBL2: 충전 임팩트 드라이버드릴
	부상당할 위험을 줄이려면 사용자는 사용설명서를 읽어야 됩니다.
	직류
	정격 전압
	무부하 속도
	분당 진동
	타격률
Ls	저속
Hs	고속
	벽돌
	목재
	금속
	기계 나사
	목재 나사
	드릴 적 작업 능력
	종량
	구멍뚱기
	임팩트 구멍뚱기
	스위치 켜기
	스위치 끄기
	배터리 분리
	회전 속도 변경 - 고속
	회전 속도 변경 - 저속
	시계 방향 회전
	시계 반대 방향 회전
	배터리 잔량이 거의 없습니다.가능한 한 빨리 배터리를 중전하십시오.
	배터리가 1/2 남았습니다.
	배터리 잔량이 종문합니다.
	경고
	금지된 조작

기본 부속품

제품 포장에는 본체 (1대) 외에 53페이지에 나열된 부속품이 포함되어 있습니다.

기본 부속품은 예고 없이 변경될 수 있습니다.

용도

○ 기기 나사,목재 나사,태핑 나사 등의 설치 및 제거.

○각종 금속의 구멍 뜨기.

○각종 목재의 구멍 뜨기.

○ 벽돌 및 콘크리트 블록 등의 구멍 뜨기.

○ 기기 나사,목재 나사,태핑 나사 등의 설치 및 제거.

○각종 금속의 구멍 뜨기.

○각종 목재의 구멍 뜨기.

사양

본 기기의 사양 목록은 53페이지의 표를 참조하십시오.

참고

HiKOKI는 지속적인 연구개발 프로그램을 진행하고 있으므로, 본 설명서의 사양은 사전 예고 없이 변경될 수 있습니다.

충전

전동 툴을 사용하기 전에 배터리를 다음과 같이 충전하십시오.

1.충전기의 전원 코드를 콘센트에 연결합니다.

충전기의 플러그를 콘센트에 연결하면 파일렀 랼프가 빨간색으로 깜박입니다(1초 간격).

2.배터리를 충전기에 삽입하십시오.

그림 2과 같이 배터리를 충전기안에 정확히 삽입하십시오.

1. 충전

배터리를 충전기에 끼우면 충전이 시작되고 파일런 랄프가 빨간색으로 계속 켜져 있습니다.

배터리가 완전히 중전되면 파일렛 램프가 빨간색으로 깜박입니다(1초 간격으로).(표 1 참조)

●파일状元 랜프의 점등 상태

파일状元 래프의 점등 상태는 충전기 또는 충전식 배터리의 상태에 따라 표 1과 같이 나타납니다.

丑1

파일런 랼프의 점등 상태
파일런 랼프(빨간색)	충전 전 깜박임	0.5초 동안 켜지고. 0.5초 동안 켜지지않습니다. (0.5초 동안 꺼짐)
	충전 중 켜짐	계속 켜짐
	충전 완료 깜박임	0.5초 동안 켜지고. 0.5초 동안 켜지지않습니다. (0.5초 동안 꺼짐)
	과열 대기 깜박임	1초 동안 켜지고. 0.5초 동안 켜지지않습니다. (0.5초 동안 꺼짐)	배터리 과열.충전 불가능.(배터리가 냉각되면 충전이 시작됨)
	충전 불가능 깜박임	0.1초 동안 켜지고. 0.1초 동안 켜지지않습니다. (0.1초 동안 꺼짐)	배터리 또는 충전기의 고장

한국어

● 온도 및 배터리 충전 시간 관련. 온도 및 충전 시간은 표 2와 같습니다.

Ⅱ2

배터리\총전기		UC18YFSL
총전 전압 V 14.4 - 18
종량 kg 0.5
배터리를 충전할 수 있는 온도 0°C		-50°C
배터리 용량에 따른 개략적 충전 소요 시간(20°C에서)
1.5 Ah	분	22
2.0 Ah	분	30
2.5 Ah	분	35
3.0 Ah	분	45
4.0 Ah	분	60
5.0 Ah	분	75
배터리 셀 수 4 - 10

참고

충전 시간은 주변 온도와 전원의 전압에 따라 다를 있습니다.

주의

배터리 충전기를 연속해서 사용하면 배터리 충전기가 과열되어 고장의 원인이 됩니다. 충전이 완료되면 충전까지 15분 간 기다리십시오.

4.충전기의 파워코드를 소켓에서 빼주십시오.

5.충전기를 단단히 줘고 배터리를 제거

참고

배터리는 사용 후 반드시 충전기에서 꺼내 별보관하십시오.

주의

○배터리를 직사광선에 노출된 장소에 장시간 놓아두거나 방금 사용하여 뜨거워진 상태에서 배터리를 충전할 경우, 충전기의 파일런 래프가 1초 동안 켜 0.5초 동안 켜져 있지 않습니다(0.5초 동안 꺼짐). 그러한 경우, 배터리를 냉각시킨 후 충전을 시작하십시오.

파일롯 램프가 깜박이면 (0.2초 간격) 배터리 커이물질이 없는지 체크 후 제거해 주십시오. 이물질이 없는 경우, 배터리나 충전기의 오작동입니다. 공인 시 센터에 문의 하십시오.

○ 내장 마이크로컴퓨터가 충전기에서 충전 중인 배터리가 제거된 것을 확인하는 데 3초 정도 결리기 때문에 연속 충전할 때는 최소한 3초 이상 기다렸다가 다시 끼우십시오. 배터리가 3초 이내 재 삽입 되면 배터리는 제대로 충전되지 않은 것입니다.

○ 충전기 코드가 전원에 연결되어 있는데도 파일런 랼프가 빨간색으로 깜박이지(1초마다) 않으면 충전기의 보호 회로가 활성화되었을 수 있음을 나타냅니다. 코드 또는 플러그를 전원에서 분리한 다음 약 30초 후에 다시 연결하십시오. 그래도 파일런 랼프가 빨간색으로 감박이지(1초마다) 않으면 충전기를 공식 HiKOKI 서비스 센터로 가져가십시오.

장착 및 작동

작동	그림	페이지
배터리 제거 및 삼입	1	54
충전	2	54
사이드 핸들 설치/제거	3-a	54
조임 토크 조정	4	54

드릴 위치 선정	5	55
타격 위치 선정	6	55
회전 속도 변경	7	55
후크 장착 및 제거	8	55
배터리 잔량 표시기	9	55
LED 작업등 사용법	10	56
비트 장착	11	56
회전 방향 되돌리기	12	56
스위치 작동	13	56
부속품 선택	—	57

반동력 제어

본 제품에는 작업 도종 툰이 갑자기 움직여 작업자의 팔이 꼬이는 위험을 최소화하기 위해 반동력 제어(RFC) 기능이 내장되어 있습니다. 틀 비트가 감자기 과부하되면 툰 자체가 모터의 힘에 반응하여 모터의 회전 방향과 반대 방향으로 뒤틀려 작업자가 부상을 입을 수 있습니다. (그림 14) 틀에 내장된 제어 기능이 반동력을 감지하면, 전체 툰이 감자기 움직이기 전에 모터의 출력을 멈추어 작업자의 팔이 조하는 것을 줄입니다. 이 기능이 활성화되면 스위치를 당길 때 LED 조명이 깜박여 (0.1초 깜박임/0.5초 꺼짐) 이 기능이 켜져 있음을 알립니다. ("LED 조명 경고 신호" 참조) 그러나 작업 시의 상황이나 조건에 따라 이 기능이 활성화되지 않을 수 있으므로 툰을 작동할 때 툰 비트가 감자기 과부하되지 않도록 주의해야 합니다.

동안 갑작스러운 과부하가 발생하는 가능한 원인 툴 비트가 작업물에 파고 들어간 경우

②못.금속 또는 기타 단단한 물체에 부딪힌 경우 ③후지렛대를 이용하거나 과도한 압력 등을 가하는 작업을 수행할 경우 이위에도 앞서 설명한 상황이 복합적으로 발생할 경우도 편인이 될 수 있습니다.

반동력 제어(RFC)가 트리거된 경우

RFC가 트리거되어 모터가 정지하면 작동을 계속하기 전에 툴의 스위치를 끼고 과부하의 원인을 제거하십시오.

그림 14

LED 조명 경고 신호(그림 15)

본 제품에는 배터리뿐 아니라 제품 자체를 보호할 수 있도록 고안된 기능이 내장되어 있습니다. 스위치를 당긴 상태에서 작업 도중 보호 기능이 트리거되면 LED 조명이 표 3에 설명된 것처럼 깜박입니다. 보호 기능 중 하나가 트리거되면 즉시 스위치에서 손가락을 떼고 교정 조치 아래에 설명된 지침을 따르십시오.

보호 기능 LED 조명	디스플레이 교정 조치
과부하 보호	0.1초 켜짐/0.5초 꺼짐	변속 노브를 HIGH(고속)로 설정한 상태에서 작업할 경우 LOW(저속)로 조정한 다음 작업을 계속하십시오.과부하의 원인을 제거하십시오.
반동력 제어		과부하의 원인을 제거하십시오.틀을 작동할 때는 툰이 갑자기 움직이지 않도록 단단히 잡으십시오.
과방전 방지	0.5초 켜짐/0.5초 꺼짐	가능한 한 빨리 배터리를 충전하십시오.
과열 보호	0.3초 켜짐/0.3초 꺼짐	틀과 배터리를 완전히 식히십시오.

관리 및 검사

1. 툰 검사

무딘 툴을 사용하면 효율이 떨어지고 모터가 오작동할 수 있기 때문에, 마모가 발견되는 즉시 툴을 갈거나 교체하십시오.

2.부착 나사 검사

정기적으로 모든 부착 나사를 검사하고 잘 고정되어 있는지 확인합니다. 느슨한 나사가 있는 경우, 즉시 창정을 준수해야 합니다. 조여야 합니다. 그렇게 하지 않으면 심각한 사고가 날수 있습니다.

3. 모터 관리

모터부 권선은 전동 툴의 ‘심장부’ 입니다. 권선 손상되거나 물 또는 기름에 젖지 않도록 주의를 기울여야 합니다.

4. 외부 청소

충전 직쓰가 더러운 경우 부드러운 마른 천이나 비水墨물에 적신 천으로 닦아내십시오. 플라스틱을 녹일 수 있으므로 염소계 용제, 휘발유, 페인트 시너는 절대로 사용하지 마십시오

5.보관

드라이버 드릴을 온도가 40°C 미만이고 어린이의 손길이 닿지 않는 곳에 보관하십시오.

참고

리튬-이온 배터리 보관 리튬-이온 배터리를 완전히 충전한 후에 보관하십시오. 저충전 상태로 장기간(3개월 이상) 배터리를 보관하면 배터리 성능이 저하되어 배터리 사용 시간이 현저하게 감소되거나 충전할 수 없게 되는 경우가 있습니다.

단,배터리를 2\~5회 충전과 사용을 반복하면 현저하게 감소된 배터리 사용 시간이 회복될 수도 있습니다.

충전과 사용을 반복해도 배터리 사용 시간이 매우 짧으면 배터리의 수명이 다한 것이므로 새 배터리로 교체하십시오.

주의

HiKOKI 무선 전동 톱의 배터리에 대한 중요 알림

항상 당사의 지정된 순정 배터리 가운데 하나를 사용하십시오.당사는 당사가 지정하지 않은 배터리와 함께 사용될 경우 또는 배터리를 분리하여 개조할 경우 (분해 및 셀 또는 내부 부품의 교환) 당사의 무선 전동 톈의 안전 및 성능을 보장할 수 없습니다.

참고

HiKOKI는 지속적인 연구개발 프로그램을 진행하고 있으므로, 본 설명서의 사양은 사전 예고 없이 변경될 수 있습니다.

문제 해결

전동 툈이 정상적으로 작동하지 않을 경우 아래 표에 나와 있는 검사 방법을 사용하십시오. 이렇게 해도 문제가 해결되지 않을 경우 대리점 또는 공식 HiKOKI 서비스 센터에 문의하십시오.

고장 증상 추정 원인	추정 원인
툴이 작동하지 않음 배터리 잔량이 없음 배터리를 충전하십시오.
		배터리가 단단히 장착되지 않았습니다.
툴이 감자기 멈쳤음 툰이 과부하되었음 과부하의 원인을 제거하십시오.		"반동력 제어"를 참조하십시오.
		반동력 제어가 활성화되었음
		배터리나 툰이 과부하되었음 툰과 배터리를 완전히 식히십시오.
툴 비트- 장착할 수 없음- 떨어졌음	장착부의 모양이 일치하지 않음 키리스 적의	직경이 1.5mm~13mm인지 확인하십시오. 명시된 범위에 속하는 비트를 사용하십시오.
	키리스 적의 잠금장치가 마모되었습니다. HiKOKI 공인 서비스 센터에 연락해 노후화된 키리스 적을 새 것으로 교체하십시오.
스위치가 당겨지지 않음	전진/후진 선택 버튼이 중간에 위치해 있음	버튼을 세계 눌러 원하는 회전 방향으로 설정하십시오.
나사 헤드가 빠졌 거나 헐거워졌습니다.	비트 번호가 나사 크기와 일치하지 않습니다.	적합한 비트를 설치하십시오.
	비트가 마모되었음 새 비트로 교체하십시오.
구멍을 매끄럽게 뜻을 수 없습니다.	드릴이 마모되었음 새 드릴로 교체하십시오.
	회전 속도가 적절하지 않음	구멍을 뜻을 작업물에 맞게 회전 속도(HIGH/LOW)를 조절하십시오.
	드릴이 반대 방향으로 회전함	정방향 회전으로 전환하십시오.

CÁC NGUYÊN TẮC AN TOÀN CHUNG

CẢNH BÁO!
