Bronze W10 - дыбыс зорайтқыш MONITOR AUDIO - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сабвуфер динамикі
Бренд	Monitor Audio
Модель	Bronze W10
Қорап түрі	Жабық (sealed)
Динамик	1 x 10" (25 см) C-CAM
Кіріктірілген күшейткіш	200 Вт RMS (D класы)
Жиілік жауабы	30 Гц - 120 Гц
Кесу жиілігі	Айнымалы, 40 Гц - 120 Гц
Фаза	0° / 180° реттелетін
Кірістер	RCA желісі, динамик (клемма)
Шығыс	RCA желісі (өтпелі)
Қуат көзі	Желіден, 230 В / 50 Гц
Тұтыну	200 Вт (макс), < 0,5 Вт күту режимінде
Өлшемдері (Е x Б x Т)	310 x 375 x 380 мм
Салмағы	10,5 кг
Жабындылар	Ақ жуа, Қара емен, Розема, Жаңғақ
Тор	Алынбалы, магнитті бекіту
Арнайы функциялар	Автоматты өшіру, күту режимі, дыбыс деңгейін реттеу
Күтім және тазалау	Жұмсақ құрғақ шүберекпен тазалаңыз. Абразивті заттарды қолданбаңыз.
Қауіпсіздік	Сигнал болмағанда автоматты өшіру. Тазалау алдында ажыратыңыз.
Қосалқы бөлшектер және жөндеу мүмкіндігі	Тор қосымша ретінде қолжетімді. Кез келген жөндеу үшін Monitor Audio уәкілетті қызметіне хабарласыңыз.
Жалпы ақпарат	Өндірушінің 5 жылдық кепілдігі (онлайн тіркелу шартымен). Ұлыбританияда жобаланған, Қытайда өндірілген.

Жиі қойылатын сұрақтар - Bronze W10 MONITOR AUDIO

Bronze W10 сабвуферін күшейткішке қалай жалғау керек?

Күшейткіштің сабвуфер шығысын Bronze W10 кірісіне LINE IN жалғау үшін RCA кабелін пайдаланыңыз. Жоғары деңгейлі қосылым үшін динамик клеммаларын да қолдануға болады.

Бөлмеде сабвуфер үшін ең жақсы орын қандай?

Сабвуферді бұрышқа немесе қабырға бойына қойыңыз, бұл бастарды күшейтеді. Шамадан тыс гүрілдеуді болдырмау үшін бүйір қабырғаларға тым жақын қоймаңыз. Оңтайлы орынды табу үшін сынақтар жүргізіңіз.

Кесу жиілігін (crossover) қалай реттеу керек?

CROSSOVER тұтқасын бұрап, 40 Гц пен 120 Гц аралығындағы жиілікті таңдаңыз. Оны негізгі динамиктеріңізбен үйлестіретіндей етіп реттеңіз, әдетте шамамен 80 Гц.

Сабвуфер қосылмаса не істеу керек?

Қуат сымын және розетканы тексеріңіз. POWER қосқышы ON күйінде екеніне көз жеткізіңіз. Сабвуфер сигнал болмағаннан кейін бірнеше минуттан соң автоматты түрде күту режиміне өтеді; сигнал анықталған кезде оянады.

Bronze W10 торын қалай тазалау керек?

Торды ақырын тартып абайлап алыңыз. Оны аздап дымқыл жұмсақ шүберекпен тазалаңыз. Ылғалдың қорапқа еніп кетпеуіне жол бермеңіз. Кептіруден кейін торды орнына қойыңыз.

Bronze W10 үй кинотеатры жүйесімен қолдануға бола ма?

Иә, Bronze W10 үй кинотеатр жүйелеріне арналған. Оны AV қабылдағышыңыздың сабвуфер шығысына жалғаңыз және мәзірде динамиктерді 'кіші' ('small') күйіне қойыңыз.

Кіріктірілген күшейткіштің қуаты қандай?

Кіріктірілген күшейткіш D класында 200 Вт RMS қуат береді, бұл күшті және дәл бас дыбысын қамтамасыз етеді.

Сабвуфер қатты еденге немесе кілемге қойылуы керек пе?

Кілемде жақсырақ тұрақтылық үшін берілген шпилькаларды пайдаланыңыз. Қатты еденде дірілді болдырмау үшін резеңке аяқтарды қолданыңыз.

Фаза үшін 0° және 180° режимдері нені білдіреді?

Фазаны реттеу сабвуферді динамиктермен уақыт бойынша сәйкестендіруге мүмкіндік береді. Екі позицияны да (0° және 180°) сынап көріңіз және тыңдау орнында дыбыс ең үйлесімді болатынын таңдаңыз.

Bronze W10 кепілдігін қалай тіркеу керек?

www.monitoraudio.com сайтына өтіп, сатып алғаннан кейін 30 күн ішінде тіркеу формасын толтырыңыз, сонда 5 жылдық өндіруші кепілдігіне ие боласыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Bronze W10 MONITOR AUDIO

пайдаланушы нүскаулығы

Мазмуны

Kipicne 122

Түғырды бекіту 123

Тиектер және табандар 123

Орнату 124

2 арнаны орналастыру 124

AV орналастыру 124

Bronze FX курылғысын реттеу 125

Bronze FX кұрылғысын қабырғаға бекіту 127

Динамик кабельдерін жалғау 127

Ашык сымды жалғау 127

Банан тығындары 127

Сымдар 128

Жалғыз сымдар 128

Кос сымдар

Кос күшейту

Торлар 129

Порт тығындары

Пайдаланушы туралы акпарат

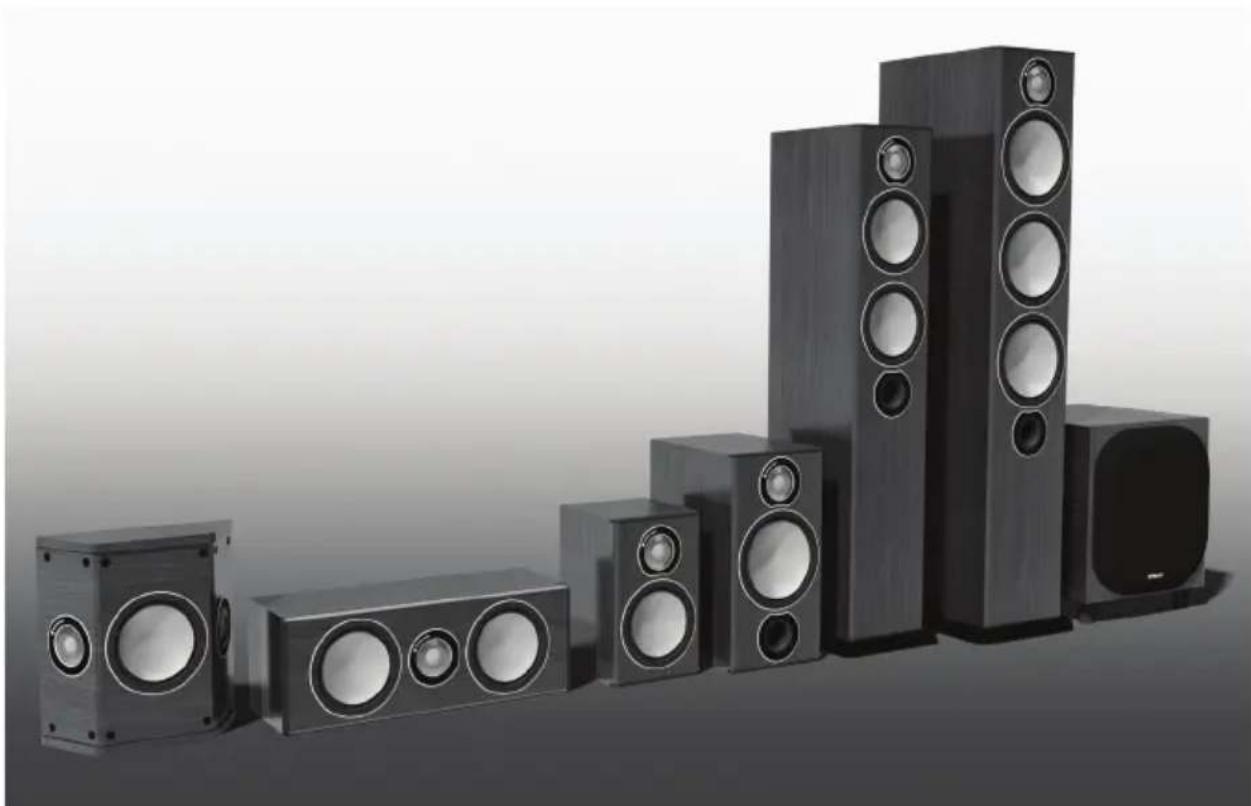

Kipicne

Бул – Bronze сериясы, Monitor Audio компаниясының ең арзан динамик жүйесі. Жүлде иеленген алдыңғы нұскаларының ең жақсы тұстары мен біздің жоғарырақ деңгейдері Silver және негізгі Platinum қатарларымыздың, озык, технологиялары біріккен Bronze сіз әдетте «бастапқы деңгейдері» қатардан күтетін өнімділік пен сапа стандарттарынан әлдекайда асып түседі.

Бұрыннан да дәлірек компьютерлік симуляцияларды пайдаланып және жақсартылған материалдар мен құрылымдарды енгізіп, біз өзіміз жариялаған Bronze BX қатарын саладағы жаңа деңгейге реттедік, оның таң қалдырарлық дәл және табиғи динамикалық дыбысын дамытып, одан кейін келетін Bronze сериясын көптеген қымбаттырақ бәсекелес құрылғылардың мүмкіндіктерінен әлдекайда жоғары деңгейге көтердік.

Bronze сериясында аудионың тазалығын токтаусыз іздеуіміздің пайдасы музыкадан және фильм аудиосынан ләззат алуыңызға арналған. Bronze сонымен бірге таң қалдыратын эстетикалық нәтижелер беру үшін жобаланған. Жан-жақты сынақ және өлшеу деректерінен көбірек дәлдікті және тиімділікті алу арқылы біздің командаларымыз Monitor Audio компаниясының нағыз рухын білдіретін керемет анықтық пен әдемі өмір салты дизайнының әдемі бірігуін жасады. Бастапқы деңгейдері қатар үшін парадоксалды нәрсе, Bronze сериясы ерекше сыныпта.

Fажап ак күл, кара емен, Rosemah немесе жаңғақ винил жићаз түстерімен жылтырайтын және дәлдікпен кұрастырылған Monitor Audio брендінің дүние жүзілік, жеті әдемі Bronze сериялы үлгісі кез келген бөлмеде тамаша көрінеді. Олардың азайтылып көрсетілген әдемілігі драйвер өнімділігін онтайландыру үшін көп камералы корпус кұрылымдарын, оңай пайдалануға арналған жоғары сапалы қосылымдарды және тамаша сигналды тасымалдауды және тамаша тұрақтылыққа арналған ерекше дәл өңделген табандарды қамтитын күрделі эргономикалық дизайнды жасырады.

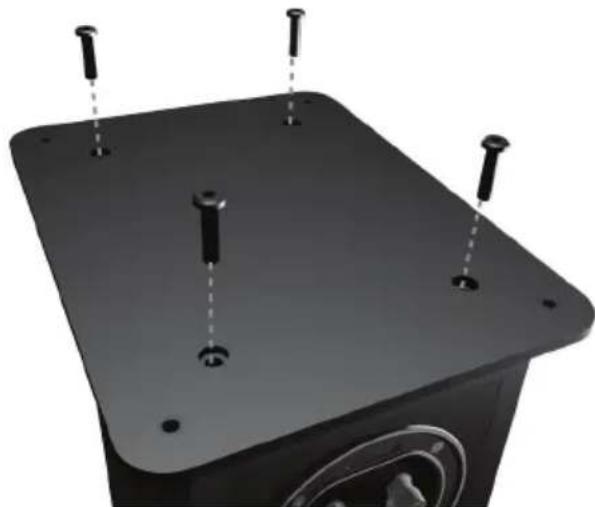

Bronze 5 және 6 тұрақтылықты және акустикалық жауапты жақсарту үшін тұғырлармен қамтамасыз етілген. Тұғырлар жинактағы болттарды пайдалана отырып орнында бекітіледі.

Түғырды бекіту алдында еден аумағында ешбір қатты/үшкір заттар жоқ екеніне көз жеткізіңіз. Түғырды бекіту үшін корпусты төменгі жағы жоғары қарап тұратындай аударыңыз. Түғырды корпуска қойыңыз және тұғырдағы болт тесіктерін корпустағы тесіктерге туралаңыз. Болттарды пайдаланып тұғырды корпуска бекітіңіз. Алдымен оларды біртіндеп бекемдеңіз және тұғыр корпуска берік түрде бекітілгеніне көз жеткізіңіз. Динамикті кері аудару алдында тұғырға табандарды/тиектерді бекітіңіз.

Тиектер және табандар

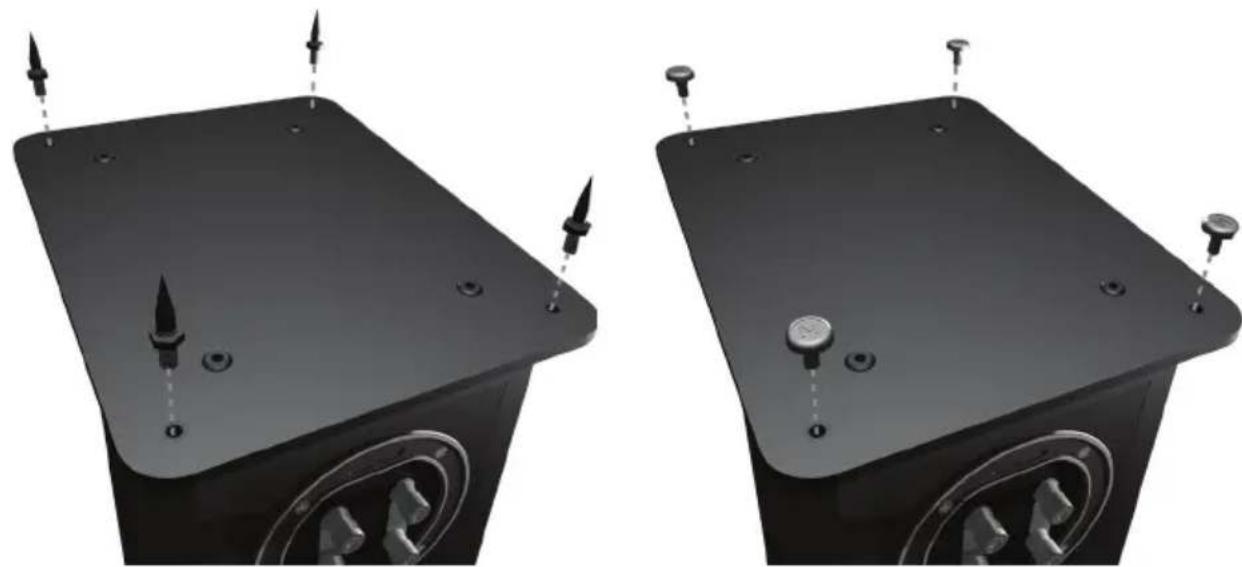

Bronze сериясының еденде түрғыштарында тиектер және бөлек резеңке табандар болады. Тиектерді кілем төселген едендерде пайдалану керек және резеңке табандарды тиектер жарамайтын қатты едендерде пайдалану керек.

Тиектер түғырдың астындағы ирек оймалы тесіктерге бұралады. Егер түғырды пайдаланғыңыз келмесе, тиектерді тікелей корпустың төменгі жағына бекітуге болады. Динамиктер орналастырылатын жерде шығып түрган кабельдер жоқ екеніне көз жеткізіңіз.

ЕСКЕРТПЕ: тұғырсыз пайдаланылса, корпустың, тұрақтылығы азаяды.

Катты еденде пайдаланғанда резеңке табандар әдетте тиектер тұратын тесіктерге оңай кіреді.

2 арналы жүйеде пайдаланғанда тындау орны және динамиктер тең бүйірлі үшбұрышты кұрауы керек. Динамиктерді бір бірінен шамамен 6 - 10 фут (1,8 - 3 м) қашықтықта орналастыру керек. Олар артқы жақтан 8 - 18 дюйм (20 - 45 см) және бүйірлік қабырғалардан 3 фут (\~1 м) қашықтықта болуы керек.

Динамиктерді алғашқы рет орнатқанда тәжірибелер жасап көру ұсынылады, өйткені орталар және жеке талғам әр орнатуға қарай әр түрлі болады. Мысалы, бас жеткіліксіз болса, динамиктерді қабырғаға жақындатып көріңіз. Бас тым көп болса, керісінше жасаңыз. Сондай-ак, порт тығындарын 129-веттегі ақпаратта қараңыз. Егер стереокоптық кескіндерді жоғалтсаңыз, оларды аздап ішке қозғалтып көріңіз. Дыбыс іс жүзіндегі динамиктердің өздерінен емес, динамиктер арасындағы орталық нуктеден шығатын болып көрінуі керек.

AV орналастыру

Келесі беттерде оңтайлы орналастыру және АV қолданыстары үшін біраз ұсынылған бөлме орналасулары көрсетілген суреттер берілген.

Алдыңғы және кейбір жағдайларда артқы, еденде тұратын және тірекке бекітілетін динамиктер бір бірінен шамамен 6 - 9 фут (1,8 м - 2,5 м) және қабырғадан шамамен 10 дюйм (25 см) қашықтықта болуы керек.

Егер дыбыста бас тым көп болса немесе (сабвуферсіз) музыканы ойнатқанда бөлмеден бас данғырлап жатса, динамиктерді қабырға(лар)дан аздап ары жылжытып көріңіз немесе динамиктер және/немесе сабвуфер үшін қиылысатын жиілік параметрлерін реттеп көріңіз. Егер бүл мүмкін болмаса, онда жинақтағы порт тығындарын қолданып көріңіз (Bronze-FX немесе Centre ішінде қамтылмаған). 129-бетті қараңыз.

Bronze Centre құрылғысын көру құйіне бағытталып және шамамен құлақ биіктігінде тұратындай орналастыру керек. Егер ол құлақ биіктігінен төмен немесе жоғары болса, оны аздап бұрыштату үшін біраз резенке табан (шағын табандар жинақта бар) пайдаланыңыз.

Bronze FX құрылғысын төмендегі суреттерге және нұсқауларға сай, әрі тындау қүйінізде болғанда құлақ үстінде динамиктің төменгі жағына шамамен 2 фут (60 см) болатындай орналастыру керек.

ЕСКЕРТПЕ: 7.1 жүйесінде Bronze FX құрылғысының, 2 жұбын пайдаланғанда артқы көлемді оң үшін ОН, жақ динамикті және артқы көлемді сол үшін СОЛ жақ динамикті пайдалану керек. Содан кейін бүйірлік көлемді динамиктер сол жақ қабырғадағы ОН, динамикке және оң жақ қабырғадағы СОЛ динамикке орнатылады. Бүл твитер фазасына байланысты.

Bronze FX кұрылғысын реттеу

Bronze FX құрылғылары жүпталды, бірақ тек оң жақ және сол жақ блоктар. Бұлардың екеуін де биполюстік (қалыпты жұмыс) немесе диполюстік режимге конфигурациялауға болады. Заўыттық параметр — биполюстік.

Биполюстік режимде барлык динамик блоктары (ортаңғы/бас блогы және твитерлер) фазада болады. Бүл мүмкіндік Bronze FX кәдімгі 5.1 арналы жүйеде артқы/көлемді динамик ретінде немесе балама ретінде 7.1 арналы жүйеде артқы/көлемді міндеттер үшін FX құрылғысының екінші жұбынсыз реттелген жағдайға арналған.

Диполюстік режимде алдыңғы іске қосылатын твитерлер екінші твитер мен ортаңғы/бас блогымен бір фазада болмайды. Бүл конфигурацияны 7.1 арналы жүйенің бөлігі ретінде екі FX жұбын пайдаланғанда, FX бүйірлік және артқы қабырғаларда орналасқанда жүзеге асырған жән. Олар сол және оң жақ үшін екенін ескеріңіз. Биполюстік режимде пайдаланғанда мәселе болмайды. 7.1 арналы жүйеде пайдаланғанда оларды дұрыс орналастыру маңызды. 124-веттегі және келесі кескіндердегі орналастыру бөлімін қараңыз. Барлық жағдайларда өзіңіз үшін ең жақсы реттеуді алу үшін тәжірибелер жасау ұсынылады.

ЕСКЕРТПЕ: Bronze FX құрылғысын биполюстік режимнен диполюстік режимге ауыстыру алдында зорайтқыш өшірулі екеніне көз жеткізіңіз. Бүл зорайтқышты және динамиктерді қорғайды.

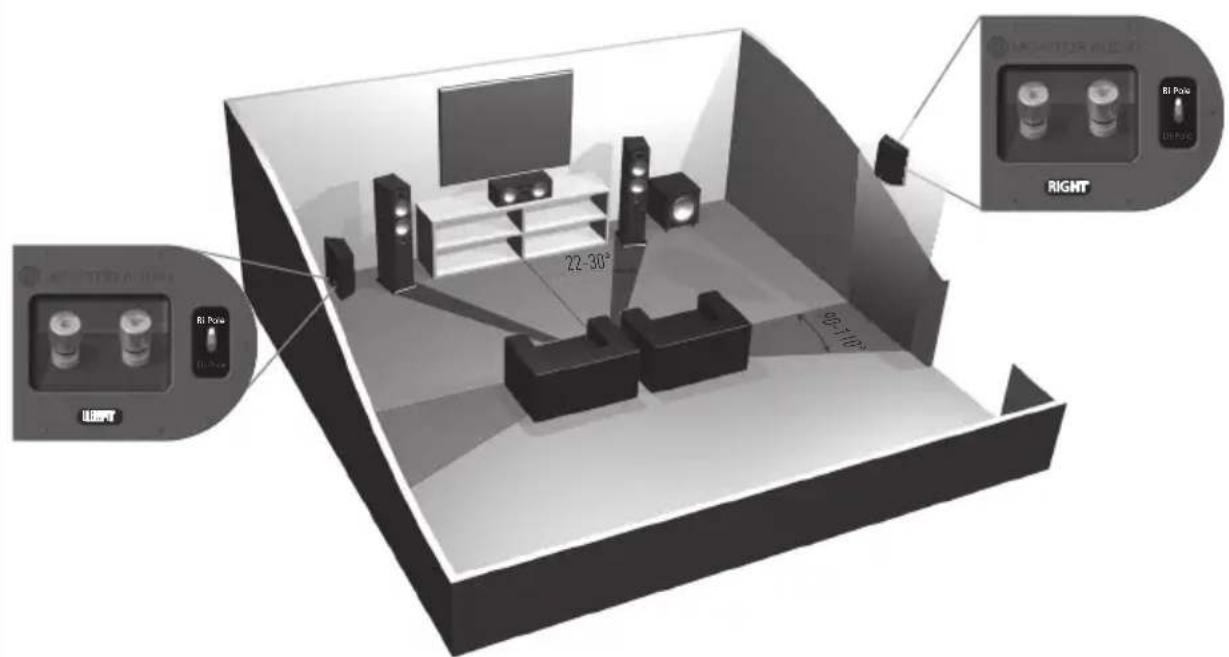

Бүйірлік қабырғада көлемді динамиктер бар 5.1 жүйесі (сондай-ак, еденде тұратын/тірек бекіткіштерін пайдалануға болады).

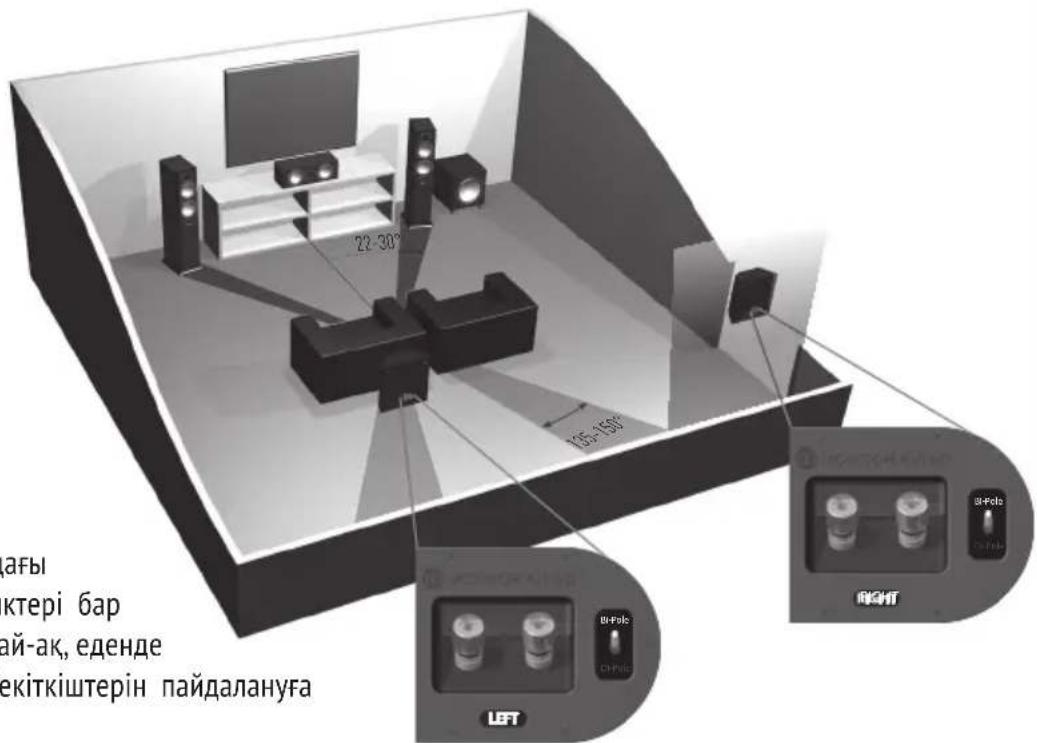

Артқы қабырғадағы көлемді динамиктері бар 5.1 жүйесі (сондай-ак, еденде түратын/тірек бекіткіштерін пайдалануға болады).

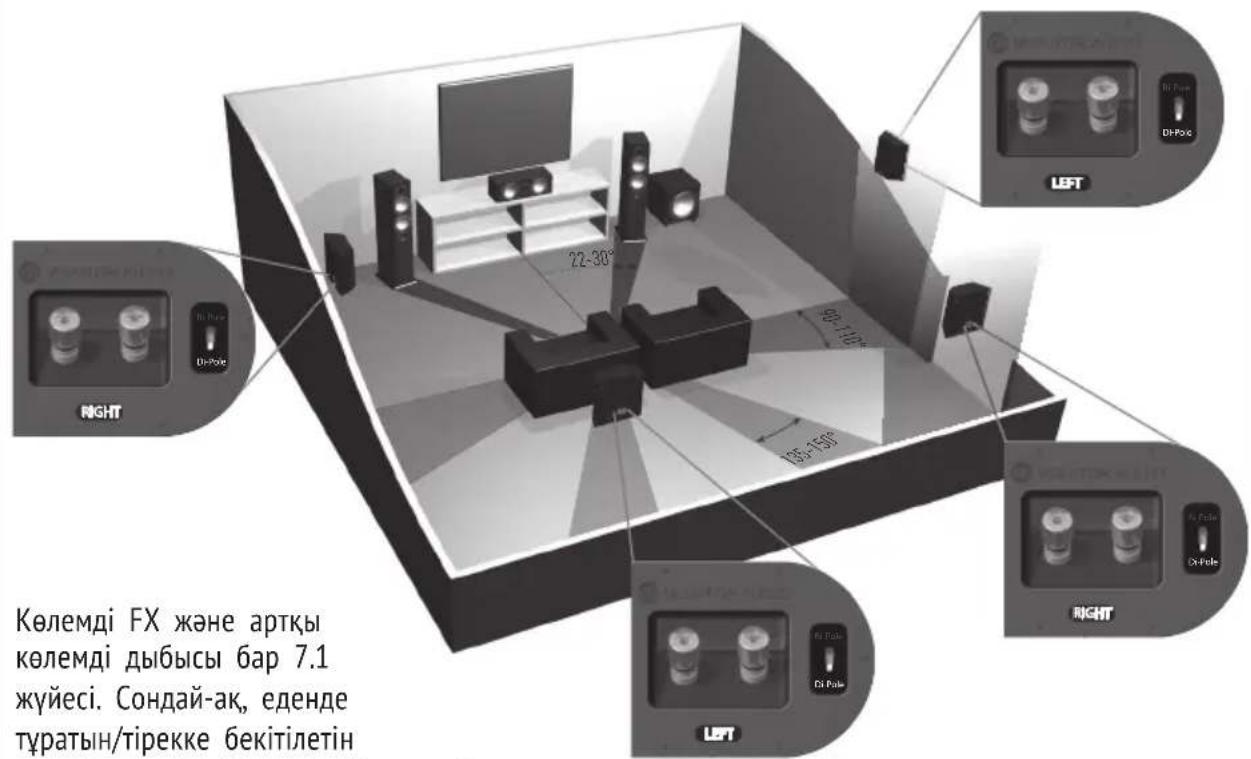

Көлемді FX және артқы көлемді дыбысы бар 7.1 жүйесі. Сондай-ак, еденде түратын/тірекке бекітілетін динамиктерді пайдалануға болады. Сол және оң жақ динамик орналасуын ескеріңіз.

Bronze FX курылғысын қабырғаға бекіту

АБАЙЛАЦЫЗ: Сіз Bronze FX құрылғысын бекітетін орынды және қабырға құрылымын анықтауыңыз керек. Қауіпсіздік себептерімен егер берік және қауіпсіз бекітуді қамтамасыз ете алуыңызға сенімді болмасаңыз, бүл динамиктерді қабырғаға бекітуге әрекет жасамаңыз, білікті маманның қызметтерін пайдаланыңыз.

АБАЙЛАНЫЗ: Кабырға кронштейндері бекітілетін жердің, артында су құбырлары немесе электр кабельдер өтпейтініне көз жеткізіңіз. Қауіпсіз баспалдақтан жұмыс істеңіз және салбырап түрған сымдарды кетіріңіз.

Bronze FX құрылғысымен бірге қабырғаға бекіту бұрандалары және тығындар қамтамасыз етілмейді. Bronze FX бекітілетін қабырғаның құрылыс түрі үшін қолайлы бекіткіштерді пайдаланыңыз.

Bronze FX кұрылғысын қабырғаға бекітуге қөмектесу үшін орама картонда қамтылған бекіту үлгісін пайдалану ұсынылады.

Динамик кабельдерін жалғау

Ашык сымды жалғау

Косатын тіреулерді бурап алыңыз және ашық сымды тесік арқылы өткізіңіз. Косатын тіреуді бекемдеп, сымды орнында қысыңыз.

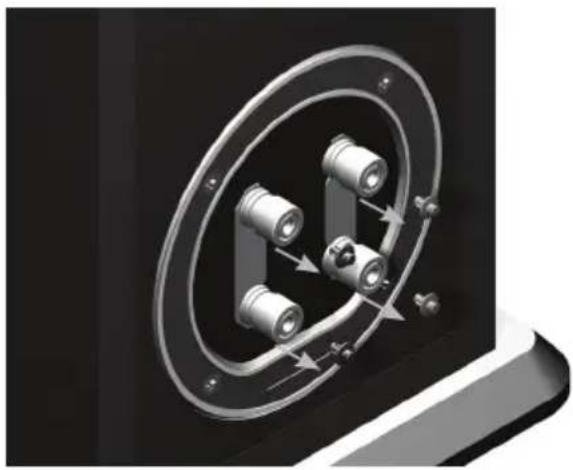

Банан тығындары

Клеммалардан қызыл және қара пластик тығындарды алыңыз, сөйтіп банан тығындарын ашылған стандартты 4 мм тесіктерге салыңыз. Тығындарды қатты ұстау үшін тістеуік қажет болуы мүмкін.

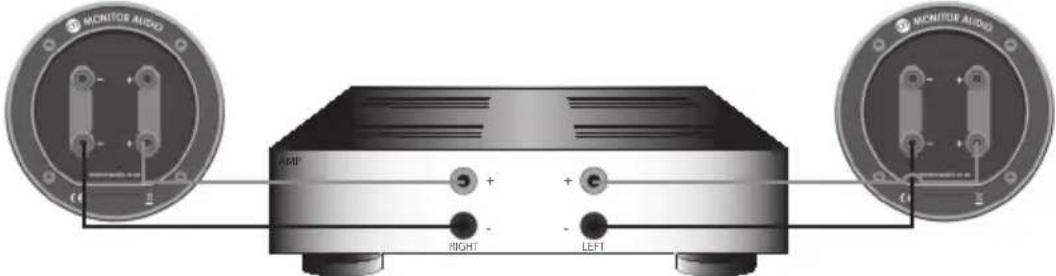

Динамиктің артындағы клеммаларға жалғыз кабельдер жинағын жалғаңыз. Жоғарғы, төменгі клеммаларға немесе тіпті диагональ бойымен жалғауға болады (қалаған нәтижелерге жету үшін тәжірибелер жасап көру ұсынылады).

ЕСКЕРТПЕ: осы әдісті пайдаланғанда клемма байланыстарын орнында ұстау керек.

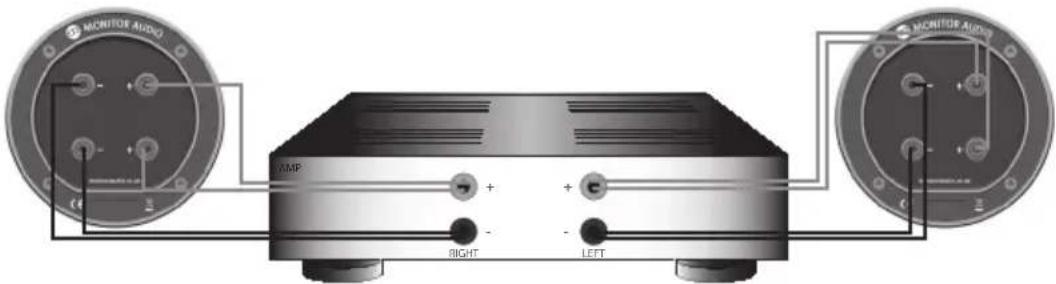

Кос сымдар

Бүл әдісті Bronze 2, 5 және 6 динамиктерінде жузеге асыруға болады. Кабельдердің екі жинағын зорайтқыштың бір шығысындағы жоғарғы және төменгі клеммаларға (онды оңға және терісті теріске) жалғаңыз.

ЕСКЕРТПЕ: бул әдісті пайдаланғанда клемма байланыстарын алу КЕРЕК.

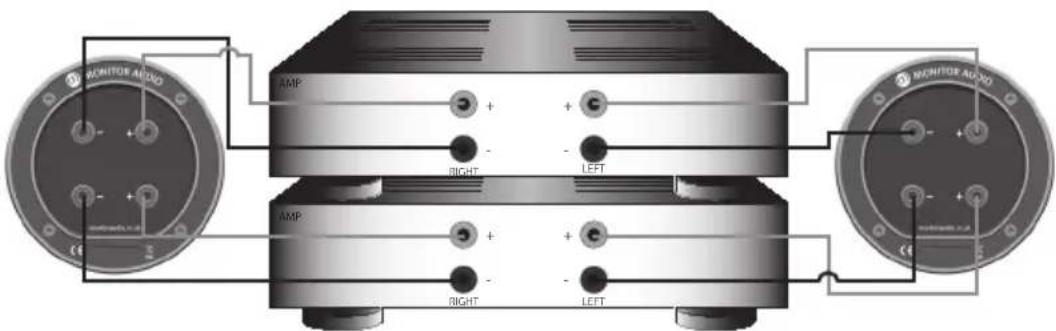

Кос күшейту

Бүл әдісті Bronze 2, 5 және 6 сериялы динамиктерінде жүзеге асыруға болады. Кабельдер жинағын бір зорайтқыштағы жоғарғы клеммаларға және екінші зорайтқыштағы төменгі жинаққа жалғаңыз.

ЕСКЕРТПЕ: бул әдісті пайдаланғанда клемма байланыстарын алу КЕРЕК.

Торлар

Барлық Bronze сериялы динамиктері акустикалық түрде мөлдір матамен жабылған торлармен қамтамасыз етіледі. Олар бөлек карта орамасында болады. Торлар торға және корпусқа кірістірілген магниттерді пайдаланып орнында көрінбей ұсталып тұрады (Bronze FX торлары төлкелерді және ұяшықтарды пайдаланып бекітіледі).

Бекіткен кезде олардың дұрыс бағытталғанына көз жеткізіңіз: бейджик төменгі жағында және ұсыныс корпуска қарай жоғары жағында. Магнит торды орнына тартуы керек.

Әр FX динамигі 3 бөлек зауытта орнатылған тормен қамтамасыз етіледі. Оларды алу үшін саусактардың үштарымен корпустан жайлап алыңыз.

АБАЙЛАЦЫЗ: динамикті көтеру немесе жылжыту әрекетінің алдында барлық орнатылған торларды алыңыз.

Порт тығындары

ЕСКЕРТУ: порт тығындарын портқа тым қатты салмауға тырысу керек, өйткені бүл көбік тығынның корпуста жоғалуына әкелуі мүмкін.

Егер динамикті шағын бөлмеде, әдетте 9 шаршы метр (80 шаршы фут), немесе қатты бас жауабын шығаратын бөлмеде орнату керек болса, порт тығындарын орнатқан жөн. Дегенмен, орнату алдында бөлмеде динамикті орналастырумен тәжірибелер жасап көру ұсынылады. Динамиктің өнімділігін оңтайландыру үшін оның қабырғаға тым жақын немесе бөлме бұрыштарының жанында орналастырылмағанына көз жеткізіңіз (124-беттегі ұсыныстарды қараңыз). Егер бөлменің әстетикасы немесе орналасуы динамикті орналастыруды алдын ала анықтаса, я болмаса, қатты бас бар болса, жалғастырыңыз және Bronze 1 үшін 1-тармақты және Bronze 5 және 6 үшін 2-тармақты оқыңыз.

1. Кітап сөресін/тірекке бекітілетін динамиктерді (Bronze 1 және 2) артқы қабырғаға 8 дюймнен/20 см-ден азырақ жақын орналастыру керек болса (мысалы, корпуста немесе қабырғаға жақын тіректе орналастырылатын кітап сөресі), порттарға порт тығындарын орнату ұсынылады. Бүл бастың «данғырлауын» азайтады және динамиктердің осы қоршаған орта жағдайларында ең жақсы өнімділік көрсетуіне көмектеседі.
2. Еденде тұратын динамиктер (Bronze 5 және 6) артқы қабырғаға 18 дюймнен/45 см-ден азырақ жақын орнатылатын болса, порт тығындарын орнату ұсынылады. Бүл бастың «данғырлауын» азайтады және динамиктердің осы қоршаған орта жағдайларында ең жақсы өнімділік көрсетуіне көмектеседі.

Бастың даңғырлауы дегеніміз не?

Бастың «данғырлауын» (кейде тым қатты шығу деп аталады) динамиктің бас қуаты бөлме режимдерінен асып, нақты жиілікке немесе бірнеше жиілікке екпіннің түсуін тудырады. Порт тығындарын орнатқанда жалпы бастың көбеюі азаймайды, дегенмен, портты реттеу жиілігіне қатысты бас қуаты/шығысы азаяды. Бүл бастың «данғырлауын» азайтады, бірақ бас анықтығын және естілетін жандылығын арттырады. Тәжірибелер жасап көру ұсынылады.

Пайдаланушы туралы акпарат

Өнім туралы мәліметтер

Улгі ____

Өнімнің сериялық нөмірі ____

Сатып алу күні ____

Дилер туралы мәліметтер

Дилердің аты ____

Мекенжай ____

электрондык пошта мекенжайы ____

Телефон нөмірі ____

Monitor Audio техникалық сипаттамаларды өскертүсіз өзгерту құқығын сақтайды.

Www.monitoraudio.com : 5 жыл өндірушінің кепілдігі үшін онлайн тіркеу формасын сайтына кіріңіз

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

England

Тел: [phone]

Факс: [phone]

Біріккен Корольдікте жасалған

Кытайда жасалған
