Bronze W10 - Altoparlante MONITOR AUDIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa subwoofer
Marca	Monitor Audio
Modello	Bronze W10
Tipo di cassa	Sigillato
Altoparlante	1 x 10\" (25 cm) C-CAM
Amplificatore integrato	200 W RMS (classe D)
Risposta in frequenza	30 Hz - 120 Hz
Frequenza di taglio	Variabile, 40 Hz - 120 Hz
Fase	0° / 180° regolabile
Ingressi	Linea RCA, altoparlante (morsettiera)
Uscita	Linea RCA (pass-through)
Alimentazione	Rete, 230 V / 50 Hz
Consumo	200 W (max), < 0,5 W in standby
Dimensioni (L x A x P)	310 x 375 x 380 mm
Peso	10,5 kg
Finiture	Frassino bianco, Quercia nera, Rosemah, Noce
Griglia	Rimovibile, fissaggio magnetico
Funzioni speciali	Spegnimento automatico, modalità standby, regolazione del volume
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Spegnimento automatico in assenza di segnale. Scollegare prima della pulizia.
Ricambi e riparabilità	Griglia disponibile come optional. Per qualsiasi riparazione, contattare un centro assistenza autorizzato Monitor Audio.
Informazioni generali	Garanzia del produttore di 5 anni (previa registrazione online). Progettato nel Regno Unito, prodotto in Cina.

Domande frequenti - Bronze W10 MONITOR AUDIO

Come collegare il subwoofer Bronze W10 a un amplificatore?

Utilizzare un cavo RCA per collegare l'uscita subwoofer dell'amplificatore all'ingresso LINE IN del Bronze W10. È anche possibile utilizzare i morsetti per altoparlanti per un collegamento ad alto livello.

Qual è la posizione migliore per il subwoofer in una stanza?

Posizionare il subwoofer in un angolo o lungo una parete per rinforzare i bassi. Evitare di posizionarlo troppo vicino a pareti laterali per evitare un boom eccessivo. Effettuare delle prove per trovare la posizione ideale.

Come regolare la frequenza di taglio (crossover)?

Ruotare la manopola CROSSOVER per scegliere una frequenza tra 40 Hz e 120 Hz. Regolarla in modo che si armonizzi con i diffusori principali, generalmente intorno a 80 Hz.

Cosa fare se il subwoofer non si accende?

Verificare il cavo di alimentazione e la presa. Assicurarsi che l'interruttore POWER sia in posizione ON. Il subwoofer entra in standby automaticamente dopo alcuni minuti senza segnale; si riattiva non appena viene rilevato un segnale.

Come pulire la griglia del Bronze W10?

Rimuovere delicatamente la griglia tirando dolcemente. Pulirla con un panno morbido leggermente umido. Non lasciare che l'umidità penetri nella cassa. Riposizionare la griglia dopo l'asciugatura.

Posso utilizzare il Bronze W10 con un sistema home cinema?

Sì, il Bronze W10 è progettato per sistemi home cinema. Collegarlo all'uscita subwoofer del ricevitore AV e impostare i diffusori su 'small' nel menu.

Qual è la potenza dell'amplificatore integrato?

L'amplificatore integrato eroga 200 W RMS in classe D, offrendo una riproduzione dei bassi potente e precisa.

Il subwoofer deve essere posizionato su pavimento duro o moquette?

Su moquette, utilizzare i piedini a punta forniti per una migliore stabilità. Su pavimento duro, utilizzare i piedini in gomma per evitare vibrazioni.

Cosa significano le modalità 0° e 180° per la fase?

La regolazione della fase consente di allineare temporalmente il subwoofer con i diffusori. Provare entrambe le posizioni (0° e 180°) e scegliere quella che dà il suono più coerente nella posizione di ascolto.

Come registrare la garanzia del Bronze W10?

Visitare il sito www.monitoraudio.com e compilare il modulo di registrazione entro 30 giorni dall'acquisto per usufruire della garanzia del produttore di 5 anni.

MANUALE UTENTE Bronze W10 MONITOR AUDIO

Installare il basamento 27

Punte e piedini 27

Installazione 28

Posizionamento per sistemi a 2 canali 28

Posizionamento audio-video 28

Installare l'unità Bronze FX 29

Montare l'unità Bronze FX su una parete 31

Collegare i cavi degli altoparlanti 31

Cavo scoperto 31

Spinotti a banana 31

Cablaggio 32

Single wiring 32

Bi-wiring 32

Bi-amping 32

Griglie 33

Tappi per le aperture 33

Specifiche 34

Informazioni per l'utente 35

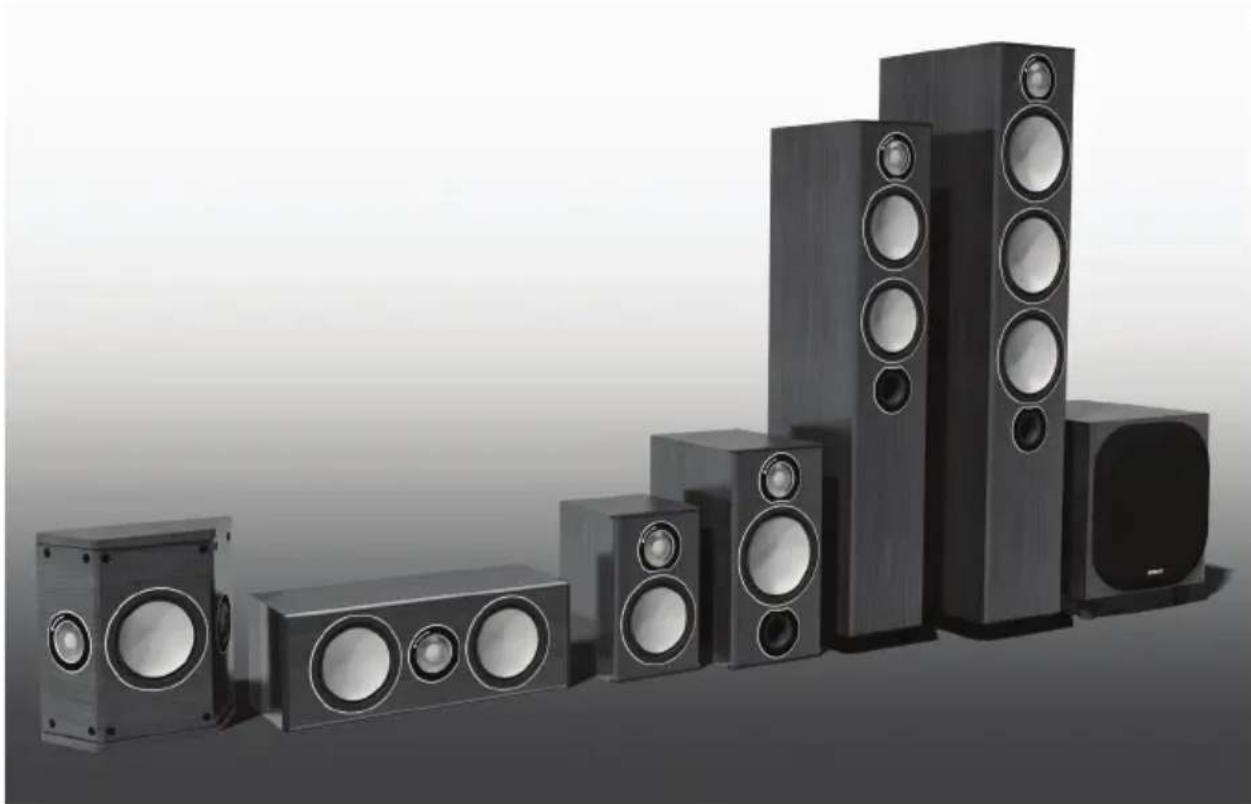

Introduzione

Questa è la serie Bronze, il sistema di altoparlanti più conveniente di Monitor Audio, che unisce il meglio dei suoi premiati predecessori alle avanzate tecnologie della nostra esclusiva serie Silver e del nostro fiore all'occhiello, la serie Platinum. La serie Bronze supera di gran lunga gli standard di prestazioni e qualità che vi aspettereste normalmente da una gamma di prodotti di "livello base".

Utilizzando simulazioni al computer sempre più accurate e introducendo materiali e strutture ancora più raffinate, abbiamo migliorato la nostra acclamata serie Bronze BX fino a raggiungere nuovi standard di qualità. Lo sviluppo del suo suono preciso e naturalmente dinamico pone il suo successore, la serie Bronze, su un modo livello ben superiore a quello di molti altri marchi più costosi.

Nella serie Bronze i frutti della nostre incessanti ricerche per la purezza del suono sono dedicati al godimento della musica e dell'audio dei film. Le unità Bronze sono state progettate anche per eccellere nell'estetica. Ottenendo maggiore precisione ed efficienza grazie ai risultati di test e misurazioni, i nostri team sono riusciti a unire splendidamente fedeltà impareggiabile e design elegante che rappresenta il vero spirito di Monitor Audio. Paradossalmente, per essere una serie di livello base, la serie Bronze fa classe a parte.

Grazie alle splendide finiture di vinile in frassino bianco, rovere moro, rosemah o noce e alla precisione che rappresenta il marchio Monitor Audio in tutto il mondo, i sette eleganti modelli della serie Bronze avranno un look magnifico in tutte le stanze. La loro sobria eleganza nasconde un design ergonomico sofisticato, che include strutture casse multicamera per ottimizzare le prestazioni dei driver, connessioni ad alta qualità per facilitare l'utilizzo e trasferimento del segnale impeccabile e appoggi invisibili e precisi per una stabilità eccellente.

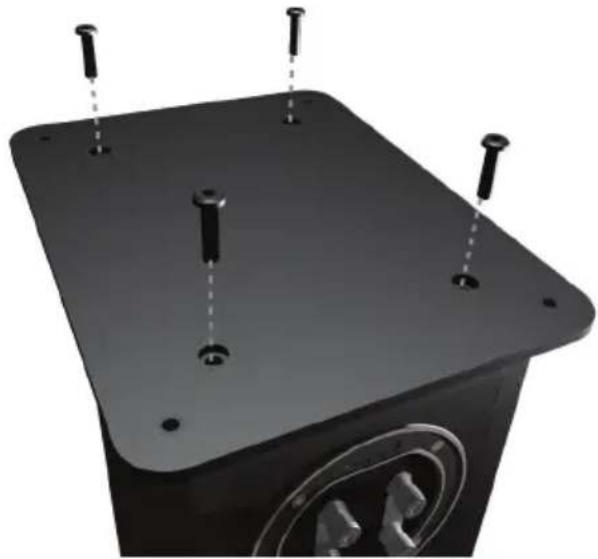

Installare il basamento

(solo Bronze 5 e 6)

Le unità Bronze 5 e 6 sono fornite di basamenti che migliorano la stabilità e la risposta acustica. I basamenti si fissano sulle unità con i bulloni in dotazione.

Prima di montare il basamento, assicurarsi che sul pavimento non ci siano oggetti duri o taglienti. Ribaltare la cassa in modo che la parte inferiore sia rivolta verso l'alto. Posizionare il basamento sulla cassa e allineare i fori per i bulloni con gli inserti sulla cassa. Utilizzare i bulloni per fissare il basamento sulla cassa. Stringerli poco per volta e verificare che il basamento sia fissato saldamente. Prima di ribaltare nuovamente la cassa, installare i piedini/le punte sul basamento.

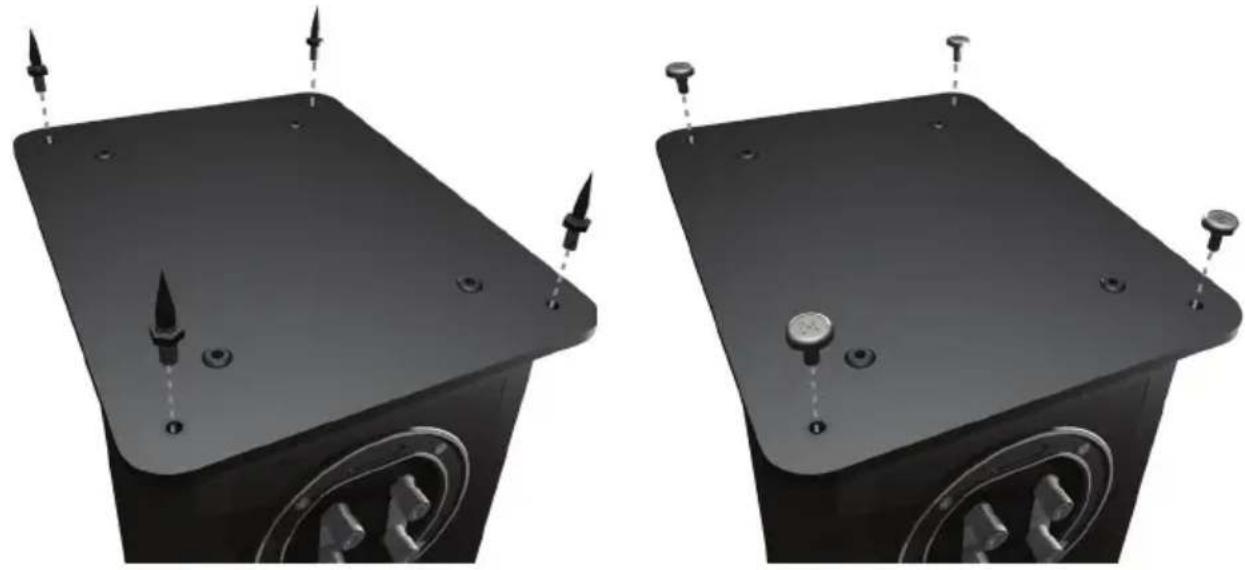

Gli altoparlanti da pavimento della serie Bronze hanno in dotazione piedini a punta e in gomma a parte. I piedini a punta devono essere usati sui pavimenti con moquette, mentre quelli in gomma sui pavimenti duri e non adatti alle punte.

I piedini a punta devono essere avvitati negli inserti filettati presenti sul fondo del basamento. Se non si desidera usare il basamento, è possibile montare le punte direttamente nella parte inferiore della cassa. Assicurarsi che nel luogo in cui vengono posizionati gli altoparlanti non ci siano cavi pendenti.

NOTA BENE: se si decide di non usare il basamento, la stabilità della cassa sarà minore.

Se la cassa viene posizionata su un pavimento duro, è sufficiente inserire i piedini di gomma negli inserti altrimenti occupati dalle punte.

Posizionamento per sistemi a 2 canali

Per l'utilizzo in un sistema a 2 canali, la posizione d'ascolto e gli altoparlanti dovrebbero formare un triangolo equilatero. Le casse andrebbero posizionate a una distanza di circa 1,8 m - 3 m l'una dall'altra. Idealmente dovrebbero trovarsi a 20 cm - 45 cm dalla parete posteriore e a circa 1 m dalle pareti laterali.

È vivamente consigliato provare varie soluzioni quando si installano gli altoparlanti per la prima volta, così da poter fare la scelta migliore in base all'ambiente e alle preferenze personali. Se ad esempio i bassi sono insufficienti, provare ad avvicinare gli altoparlanti a una parete. Se invece i bassi sono eccessivi, provare ad allontanarli. Leggere anche le informazioni sui tappi per le aperture a pagina 33. Se la resa stereo si è deteriorata, provare a ruotare leggermente gli altoparlanti verso il punto d'ascolto. Il suono dovrebbe sembrare provenire dal punto centrale fra gli altoparlanti, non dalle casse.

Posizionamento audio-video

Le immagini sulle pagine seguenti mostrano il posizionamento ottimale e alcune disposizioni consigliate per le applicazioni audio-video.

Gli altoparlanti frontali, e in alcuni casi posteriori, a pavimento e su asta dovrebbero essere posizionati a una distanza di circa 1,8 m - 2,5 m l'uno dall'altro, con la prima unità a circa 25 cm dalla parete.

Se durante la riproduzione di musica (senza subwoofer) i bassi sono eccessivi o rimbombano, provare ad allontanare leggermente gli altoparlanti dalle pareti o a regolare le impostazioni della frequenza del crossover degli altoparlanti e/i del subwoofer. Provare anche a cambiare la posizione di quest'ultimo. Se ciò non fosse possibile, provare a installare sulle aperture i tappi in dotazione (non forniti con Bronze FX o Centre). Fare riferimento alla pagina 33.

L'unità Bronze Centre andrebbe sistemata in modo da puntare verso la posizione dello spettatore, approssimativamente all'altezza delle orecchie. Se l'altezza è inferiore o superiore, utilizzare dei piedini in gomma (la versione piccola è inclusa) per inclinarla leggermente.

L'unità Bronze FX dovrebbe essere posizionata secondo le illustrazioni e le istruzioni qui sotto e la parte inferiore dell'altoparlante circa 60 cm sopra l'altezza delle orecchie dello spettatore in posizione d'ascolto.

NOTA BENE: quando si utilizzano due coppie di Bronze FX in un sistema 7.1, occorre usare l'altoparlante DESTRO per il surround posteriore destro e l'altoparlante SINISTRO per il surround posteriore sinistro. Gli altoparlanti surround laterali saranno quindi posizionati con l'altoparlante DESTRO sulla parete sinistra e con quello SINISTRO sulla parete destra. Ciò è dovuto alla fase dei tweeter.

Installare l'unità Bronze FX

Gli altoparlanti Bronze FX sono accoppiati in modo specifico: unità di destra e unità di sinistra. Entrambe le coppie possono essere configurate in modalità bipolare (funzionamento normale) o dipolare. L'impostazione di fabbrica è bipolare.

In modalità bipolare, tutte le unità (medi/bassi e tweeter) sono in fase. Questa caratteristica è progettata per l'utilizzo delle casse Bronze FX come altoparlanti posteriori/surround in un tipico sistema 5.1, o alternativamente in un sistema 7.1 che non include una seconda coppia di FX per l'audio posteriore/surround.

In modalità dipolare i tweeter con orientamento anteriore sono fuori fase rispetto all'altro tweeter e all'unità medi/bassi. È meglio adottare questa configurazione quando si usano due coppie di FX in un sistema 7.1, con le unità FX posizionate sulla parete posteriore e su quelle laterali. Occorre tenere presente che le unità sono specificamente di tipo sinistro e destro. Ciò non rappresenta un problema in modalità bipolare, mentre è necessario posizionarle correttamente quando vengono utilizzate in un sistema 7.1. Fare riferimento alla sezione sul posizionamento a pagina 28 alle seguenti illustrazioni. In ogni caso si consiglia di effettuare diverse prove fino a ottenere i risultati voluti.

NOTA BENE: prima di cambiare la modalità dell'unità Bronze FX da bipolare a dipolare, assicurarsi che l'amplificatore sia spento per evitare di danneggiare questo dispositivo o gli altoparlanti.

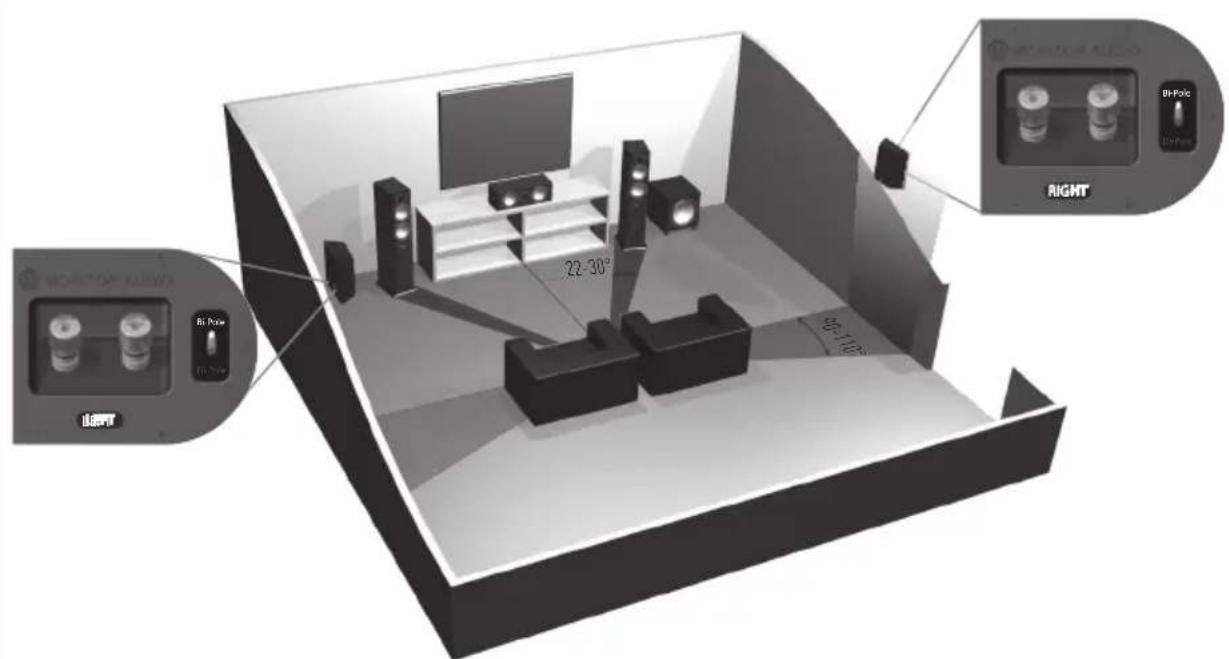

Sistema 5.1 con altoparlanti surround sulle pareti laterali (è anche possibile usare basamenti e supporti con asta).

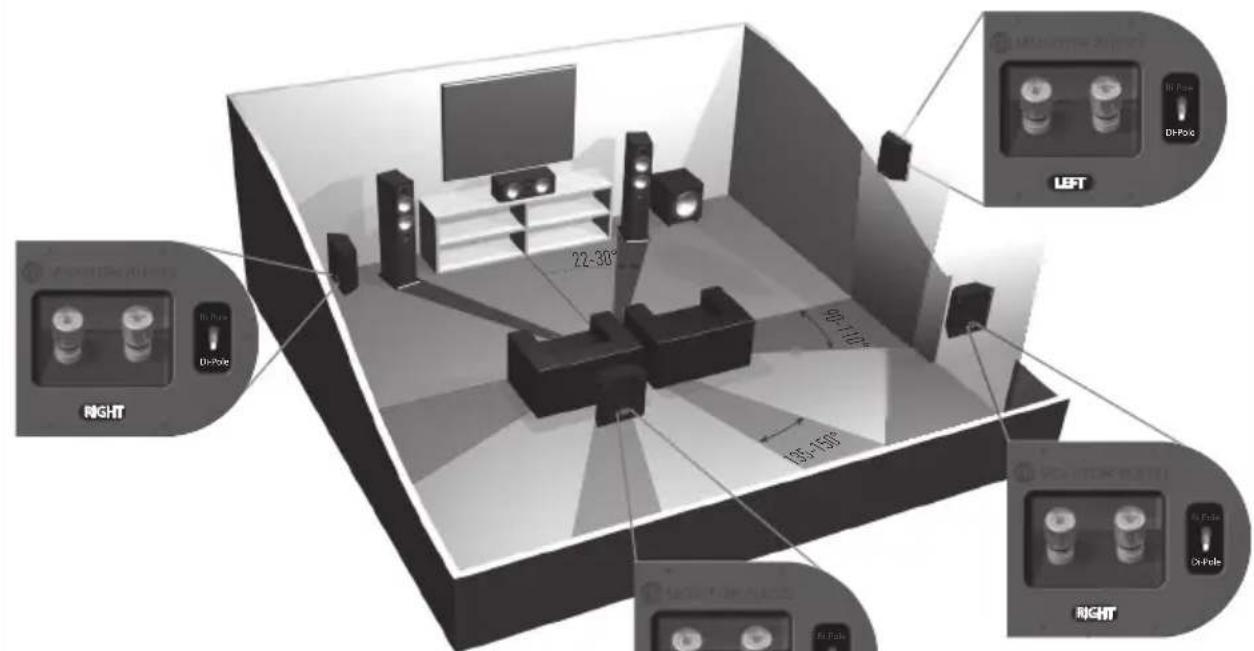

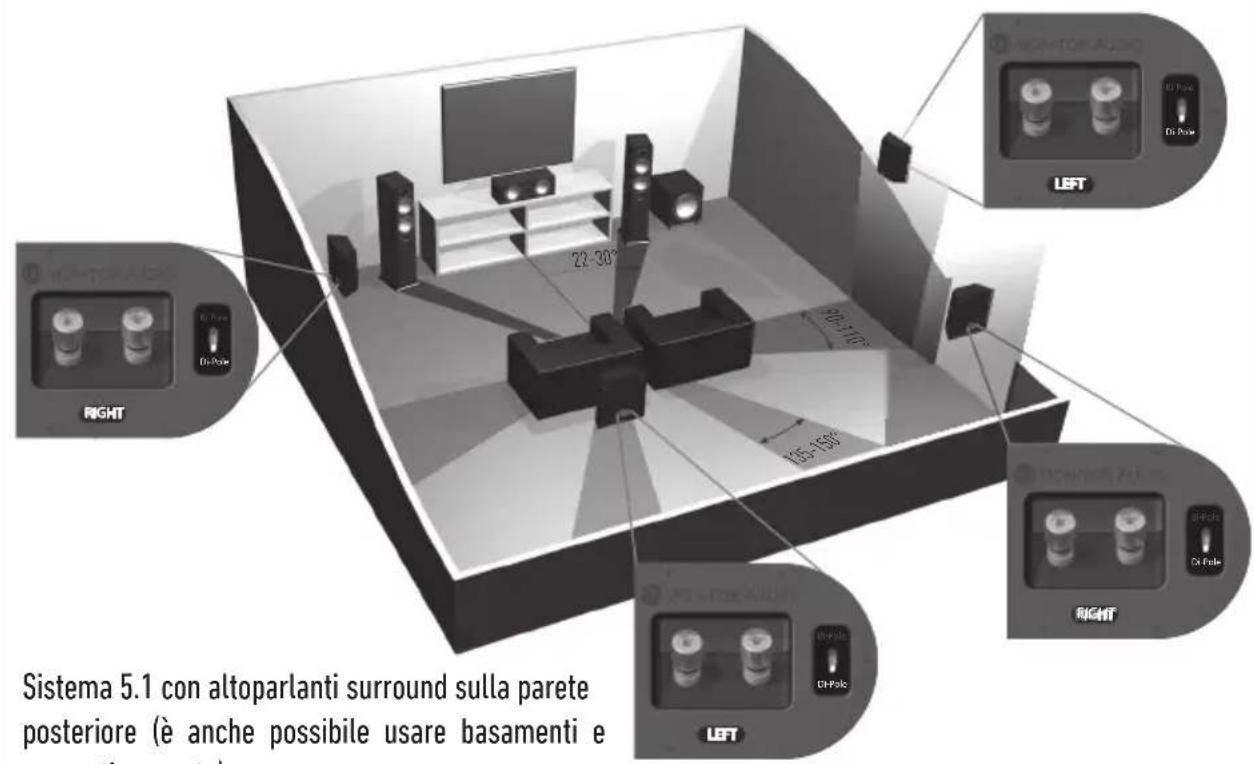

Sistema 5.1 con altoparlanti surround sulla parete posteriore (è anche possibile usare basamenti e supporti con asta).

Sistema 7.1 con FX per l'audio surround e surround posteriore. È anche possibile usare amplificatori con basamento e supporto con asta. Notare il posizionamento dell'altoparlante destro e sinistro.

Montare l'unità Bronze FX su una parete

ATTENZIONE: determinare la posizione di montaggio dell'unità Bronze FX e verificare la struttura della parete. Per motivi di sicurezza, se non si è certi di poter fissare l'unità in modo stabile e sicuro, non tentare di montarla sulla parete. Chiedere invece l'intervento di un professionista qualificato.

ATTENZIONE: assicurarsi che dietro il punto in cui verranno fissate le staffe a muro non siano presenti tubi idrici o cavi elettrici. Utilizzare una scala stabile ed evitare di lasciare cavi pendenti.

Con le unità Bronze FX non vengono forniti tasselli e viti per il montaggio. Assicurarsi di utilizzare dispositivi di montaggio adatti al tipo di parete su cui si intende installare l'unità.

Per semplificare il montaggio dell'unità Bronze FX sulla parete, raccomandiamo di utilizzare il modello che si trova nella scatola del prodotto.

Collegare i cavi degli altoparlanti

Cavo scoperto

Svitare i morsetti e far scorrere il cavo scoperto attraverso il foro passante. Stringere il morsetto per fissare il cavo.

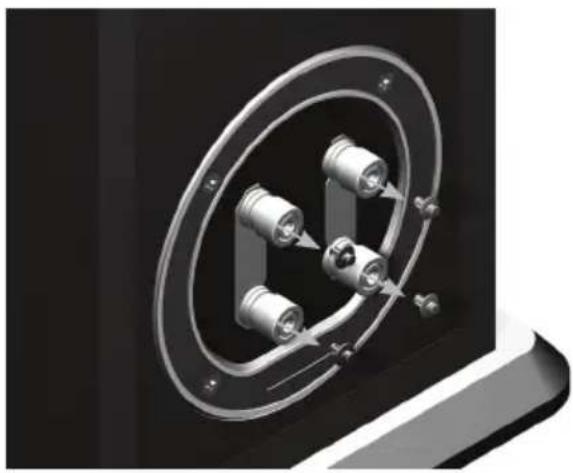

Spinotti a banana

Rimuovere i tappi di plastica rossi e neri dai terminali e inserire gli spinotti a banana nei fori standard da 4 mm così scoperti. Potrebbe essere necessario usare una pinza per sollevare i tappi.

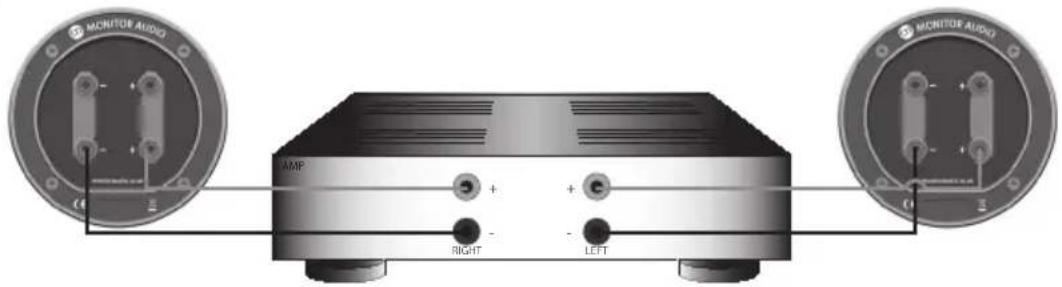

Collegare un solo set di cavi ai terminali presenti sul retro dell'altoparlante. La connessione può essere effettuata indifferentemente ai terminali in alto, in basso o in diagonale (provare diverse soluzioni fino a ottenere i risultati voluti).

NOTA BENE: quando si usa questo metodo, è importante NON RIMUOVERE i ponticelli.

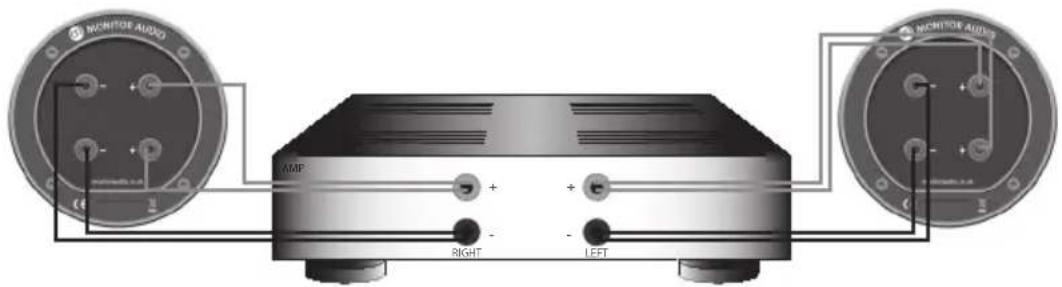

Bi-wiring

Questo metodo può essere usato con gli altoparlanti Bronze 2, 5 e 6. Collegare due set di cavi ai terminali superiori e inferiori (positivo-positivo e negativo-negativo) dall'uscita singola dell'amplificatore.

NOTA BENE: quando si usa questo metodo, i ponticelli DEVONO ESSERE RIMOSSI.

Bi-amping

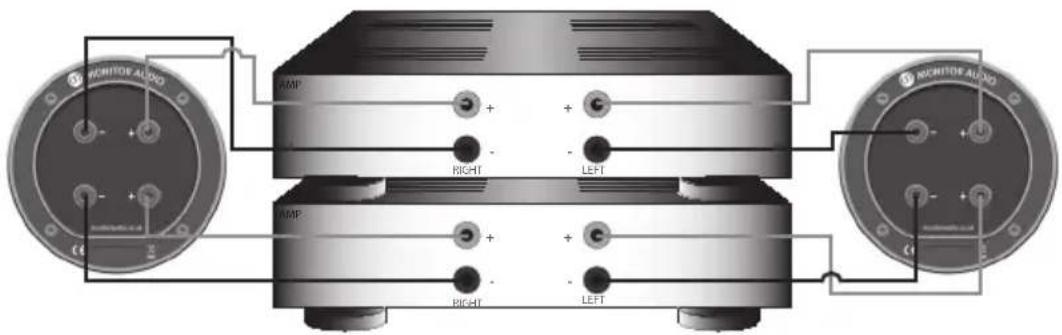

Questo metodo può essere usato con gli altoparlanti Bronze 2, 5 e 6. Collegare un set di cavi da un amplificatore ai terminali superiori e dal secondo amplificatore a quelli inferiori.

NOTA BENE: quando si usa questo metodo, i ponticelli DEVONO ESSERE RIMOSSI.

Griglie

Tutti gli altoparlanti della serie Bronze sono dotati di griglie coperte da un tessuto acusticamente trasparente (contenute in una confezione a parte). Le griglie sono fissate in modo invisibile tramite magneti presenti sia nella griglia che nella cassa (eccetto nell'unità Bronze FX in cui sono a incastro).

Al momento del montaggio, prima di tutto verificare che il loro orientamento sia corretto, ossia con il badge in basso, poi avvicinarle alla cassa. Il magnete dovrebbe attrarre la griglia in posizione.

Ogni altoparlante FX è dotato di 3 griglie a parte installate in fabbrica. Per rimuoverle, staccarle delicatamente dalla cassa usando la punta delle dita.

ATTENZIONE: rimuovere tutte le griglie, prima di provare a sollevare o spostare l'altoparlante.

Tappi per le aperture

ATTENZIONE: fare attenzione a non inserire il tappo in schiuma troppo a fondo nell'apertura, per evitare il rischio di perderlo all'interno della cassa.

Se l'altoparlante verrà installato in una stanza piccola (circa 9 mq) o in un ambiente che tende ad accentuare la risposta dei bassi, può essere utile utilizzare i tappi per le aperture. Tuttavia, prima di installare i tappi è bene fare qualche prova variando il posizionamento della cassa. Per ottimizzare le prestazioni dell'altoparlante, assicurarsi che non sia troppo vicino a una parete o negli angoli della stanza (cfr. i suggerimenti a pagina 28). Se il posizionamento dell'altoparlante è condizionato dall'estetica o dalla disposizione della stanza, o se i bassi risultano accentuati, leggere il successivo punto 1 per le unità Bronze 1 e 2 e il punto 2 per i modelli Bronze 5 e 6.

1. Quando è necessario posizionare altoparlanti installati su una mensola o su un'asta (Bronze 1 e 2) a meno di 20 cm da una parete posteriore (per esempio su una libreria, sistemiati in un mobiletto o su un'asta accanto a un muro), si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.
2. Quando è necessario posizionare altoparlanti a pavimento (Bronze 5 e 6) a meno di 45 cm da una parete posteriore, si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.

Che cos'è il rimbombo dei bassi?

Il rimbombo si verifica generalmente quando l'energia dei bassi provenienti dall'altoparlante crea delle risonanze che accentuano una frequenza particolare o anche varie frequenze. L'uso dei tappi non riduce l'estensione d'insieme dei bassi, tuttavia viene ridotta l'energia/potenza di uscita dei bassi intorno alla frequenza di accordo dell'apertura. Ciò ha l'effetto di diminuire il rimbombo aumentando nel contempo la chiarezza e l'agilità apparente dei bassi. Si consiglia vivamente di sperimentare varie soluzioni.

Modello Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX
Formato sistema 2 vie 2 vie 2 vie 2.5 vie 2 vie 2.5 vie 2 vie 2.5 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2 vie 2
Risposta in fravenenza	55 Hz - 30 KHz	42 Hz - 30 KHz	37 Hz - 30 KHz	34 Hz - 30 KHz	60 Hz - 30 KHz	65 Hz - 30 KHz
Sensibilia (1 W a 1 m)	88 dB	90 dB	90 dB	90 dB	90 dB	88 dB
Impedenza nominale (in Ohmi)	8	8	8	8	8	8
SpL massimo (coppià)	109 DBA	113 DBA	113,8 DBA	114,8 DBA	113 DBA	110 DBA
RMS tenuta di potenza (in waii)	15 - 70	30 - 100	30 - 120	40 - 150	120	100
Design delle casse	Aertura bass reflex postevore con tecnologia Hive	Aertura bass camera bass reflex anteriore e posteriore con tecnologia Hive	Bass reflex bass reflex anteriore e posteriore con tecnologia Hive	Cassa chiusa Cassa chiusa
Complemento unita drive	1 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	1 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	2 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	2 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	2 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	1 driver bassi/medi C-CAM° da 5,5", 1 sweater C-CAM° Solid Dome da 25 mm	3,0 KHz	2,8 KHz
Frequenza crossover	2,7 KHz	3,1 KHz	LF: - 6 dB a 600 Hz MF/HF: 2,8 KHz	3,0 KHz	2,8 KHz
Dimensioni cassa (esciusti gangli 14260 x 165 x 180 mm terminali e basamento) (A x L x P)	350 x 185 x 255 mm 13,4 x 7,916 x 10,116 polletici	850 x 165 x 248 mm 33,716 x 6,12 x 9,94 polletici	985 x 185 x 315 mm 38,4 x 7,516 x 12,3/8 polletici	165 x 460 x 165 mm 6,0 z x 18,18 x 6,1/2 polletici	115,6 x 107/8 x 4,1/4 polletici	N.D.
Dimensioni esteme (inclusi 10 i4x 6 i2 x 8 i1/6 dialogia e terminali) (A x L x P)	260 x 165 x 194 mm 10 i4x 6 i2 x 7 si8 polletici	350 x 185 x 269 mm 13,4 x 7,516 x 10,916 polletici	850 x 165 x 262 mm 33,716 x 6,12 x 70 polletici	985 x 185 x 330 mm 6,12 x 18 i8 x 731/6 polletici	N.D.
Dimensioni esteme (inclusi 10 i4x 6 i2 x 7 si8 polletici) (A x L x P)	N.D.	N.D.	898 x 215 x 282 mm 35,38 x 8,716 x 11/18 polletici	1033 x 235 x 350 mm 40 i116 x 9 i4 x 13,3/4 polletici	N.D.
Peso (classicuno)	3,5 Kg (7 lb 12 oz)	5,3 Kg (11 lb 10 oz)	11 Kg (24 lb 6 oz)	16,6 Kg (36 lb 8 oz)	5,6 Kg (12 lb 6 oz)	3,2 Kg (7 lb)
Rovere morro, frassino blanco, nove, rosemarh

Informazioni per l'utente

Dettagli prodotto

Modello

Num. di serie prodotto ____

Data di acquisto ____

Informazioni rivenditore

Nome rivenditore ____

Indirizzo

Indirizzo e-mail ____

Numero di telefono ____

Monitor Audio si riserva il diritto di modificare le specifiche senza preavviso.

Per attivare la garanzia del produttore di 5 anni registrarsi online alla pagina: www.monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Inghilterra

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Sito Internet: www.monitoraudio.com

Progettato nel Regno Unito Prodotto in Cina
