IVR-L 65/24-2 - Шаңсорғыш Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ылғалды және шаң сорғыш
Бренд	Kärcher
Модель	IVR-L 65/24-2
Өлшемдері (Ұ x Е x Б)	718 x 526 x 1251 mm
Жұмыс салмағы	47 kg
Электрмен қоректену	220-240 V, 50-60 Hz, 2400 W, 16 A
Қорғау түрі	I сыныбы
Резервуар сыйымдылығы	65 L
Ауа ағыны	2 x 74 l/s
Вакуум	23 kPa (230 mbar)
Шлангтың номиналды ені	DN50
Қозғалтқыштар саны	2
Акустикалық қысым деңгейі	67 dB(A)
Қол-білек тербелісі	< 2,5 m/s²
Қолдану мақсаты	Өнеркәсіптік және кәсіби (қонақүйлер, мектептер, ауруханалар, т.б.)
Сорылатын сұйықтықтар	Майлы, салқындатқыш майлар, жанғыш сұйықтықтар (жарылу температурасы >55°C)
Сорылатын қатты заттар	Ірі шаң, жоңқалар
Күтім	Үнемі шайыңыз, кептіріңіз, сүзгіні ауыстырыңыз, резервуарды босатыңыз
Қосалқы бөлшектер	Kärcher оригиналды керек-жарақтары (www.karcher.com)
Қауіпсіздік	Тұрақ тежегіші, апаттық тоқтату, жаңбырдан қорғау, эквипотенциалды байланыс
Кепілдік	Елдің шарттары бойынша, бөлшектер мен жұмыс күші ескертумен
Ең жоғары қоршаған орта температурасы	+40 °C

Жиі қойылатын сұрақтар - IVR-L 65/24-2 Kärcher

Kärcher IVR-L 65/24-2 көмегімен қандай сұйықтықтарды соруға болады?

Сіз майлы сұйықтықтарды, салқындатқыш майларды және жарылу температурасы 55 °C-тан жоғары жанғыш сұйықтықтарды сора аласыз. Жанғыш сұйықтықтарды (жарылу температурасы <55 °C) немесе жанғыш шаңның сұйықтықтармен қоспаларын сормаңыз.

Бұл сорғышпен ұсақ шаңды соруға бола ма?

Жоқ, құрылғы ұсақ шаңды соруға арналмаған. Ол ірі шаңды, жоңқаларды және ірі кірлерді соруға арналған.

Сұйық резервуарын қалай босатуға болады?

Құрылғыны өшіріп, ажыратыңыз. Оны жою құрылғысына апарыңыз. Тез қосқыштан төгу шлангісін ажыратып, жинақтағыштың үстінде ұстап, мазмұнын төгіңіз. Жергілікті нұсқауларға сәйкес мазмұнды жойыңыз немесе қайта өңдеңіз.

Резервуардың сыйымдылығы қандай?

Резервуардың сыйымдылығы 65 литр.

Сүзгіні қалай ауыстыруға болады?

Құрылғыны өшіріп, ажыратыңыз. Сору басын алыңыз, қысу сақиналарын босатыңыз, кішкене бағыттауыш пластинаны, содан кейін ескі сүзгіні алыңыз. Жаңа сүзгіні дұрыс орналасқанына көз жеткізіп салыңыз, содан кейін бөлшектерді қайта жинаңыз.

Құрылғы іске қосылмайды, не істеу керек?

Желілік кернеуді, розетканы, сақтандырғышты, қуат кабелін және айырды тексеріңіз. Мәселе сақталса, сатудан кейінгі қызметке хабарласыңыз.

Ең жоғары сору қуаты қандай?

Ең жоғары вакуум 23 кПа (230 мбар) және ауа ағыны 2 x 74 л/с.

Электр ұзартқышын қолдануға бола ма?

Жоқ, ұзартқыш кабельді пайдалануға тыйым салынады. Құрылғыны IEC 60364 стандартына сәйкес розеткаға тікелей қосыңыз.

Құрылғыны қалай тазалауға болады?

Құрылғыны және керек-жарақтарды үнемі тиісті сұйықтықпен шайып, кептіруге қалдырыңыз. Микробтардың көбеюін болдырмау үшін ішінде сұйықтық қалдырмаңыз. Ұзақ уақыт пайдаланылмаған жағдайда, қалдық ылғалды кетіру үшін қақпақты ашыңыз.

Қосалқы бөлшектер мен керек-жарақтарды қайдан табуға болады?

Тек Kärcher оригиналды керек-жарақтары мен қосалқы бөлшектерін пайдаланыңыз. Қосымша ақпаратты www.karcher.com сайтынан таба аласыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IVR-L 65/24-2 Kärcher

Максатына сәйкес қолдану...... 150

Қоршаған ортаны қорғау 151

Керек-жарақ және қосалқы

бөлшектер 151

Жеткізілім жиынтығы..... 151

Қорғаныс құрал-жабдықтары..... 151

Құрылғының сипаттамасы 152

Пайдалануға беру 153

Пайдалану.... 153

Жұмыстың аяқталуы 154

Тасымалдау 154

Сақтау.... 154

Күтім және техникалық қызмет көрсету.... 154

Ақаулар кезіндегі көмек 154

Кепілдік.... 155

Техникалық сипаттамалары ..... 155

ЕО стандарттарына сәйкестігі

Құрылғыны пайдаланбас бұрын, осы түпнұсқа

нұсқаулықты оқып, ол бойынша әрекет етіңіз және кейінірек пайдалану үшін немесе келесі иелер үшін сақтап қойыңыз.

- Алғаш рет іске қоспас бұрын, №5.956-249.0 қауіпсіздік жөніндегі нұсқаулықпен танысып шығыңыз.

- Пайдалану жөніндегі осы нұсқаулықты және қауіпсіздік жөніндегі нұсқаулықты ұстанбау құрылғының зақымдалуына және құрылғылармен және сол ортада жұмыс істейтін тұлғалардың жарақаттануына әкелуі мүмкін.

- Тасымалдау кезінде зақымдалған жағдайда дереу дилерге хабарлаңыз.

Мақсатына сәйкес қолдану

ЕСКЕРТУ

Денсаулыққа зиян болған шаңды жұту

Құрылғыны денсаулыққа зиян болған шаңды сору үшін пайдаланбаңыз.

НАЗАР АУДАРЫҢЫЗ: Ылғалдың жоғары болуына байланысты қысқаша тұйықталу

Құрылғының зақымдануы Құрылғыны тек үй ішінде пайдаланыңыз.

Құрылғы арналған:

• Майлы сұйықтықтарды, салқындатқыш майларды және сыналарды сіңіру.
• Жанғыш сұйықтықтарды сіңіру (жану температурасы 55°C жоғары).
• Жарылу қаупі жоқ заттарды сору.
• Шаң мен үлкен кірді сору.
• Өнеркәсіптік, мысалы, сақтау және өндіріс аймақтарында пайдалану.
• Коммерциялық, мысалы, қонақ үйлер, мектептер, емханалар, фабрикалар, дүкендер, кеңселер мен жалға алынған ғимараттарда пайдалану.

Құрылғы арналған:

• Майда шаңды сору.
• Жанғыш сұйықтықтарды (тұтанғыш, тез тұтанғыш, қауіпті заттар туралы 67/548/EEC директивасына сәйкес тез тұтанғыш) (жану температурасы 55°C төмен), сондай-ақ жанғыш шаңдардың жанғыш сұйықтықтармен қоспаларын шаңсорғышпен тазалау.

Кез келген басқа пайдалану дұрыс емес болып табылады.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады.

Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өндірілетін материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген

құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқа керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік береді. Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жиынтығы

Құрылғы қаптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Қорғаныс құрал-жабдықтары

Қауіп деңгейлері

⚠️ҚАУІП

• Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

△ЕСКЕРТУ

Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

△АБАЙЛАҢЫЗ

Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Қауіпсіздік нұсқаулары

ЕСКЕРТУ

- Құрылғы денсаулыққа зиянды шаңды соруға арналмаған.

• Құрылғыны жаңбырдан қорғаңыз. Құрылғыны ашық ауада сақтамаңыз.
• Әрбір іске қосу алдында потенциалды теңестіру желілерінің (жерлендіруші өткізгіштерінің) қосылғанын тексеріңіз.

△АБАЙЛАҢЫЗ

- Әр қолданғаннан кейін құрылғыны өшіріп, қуат ашасын розеткадан алыңыз.

НАЗАР АУДАРЫҢЫЗ

• Құрылғыны тек үй ішінде пайдаланыңыз.
• Қысылып қалу қаупі бар! Сорғыш бастиекті, сүзгі бөлігін немесе жинауға арналған контейнерді шешкенде немесе бекіткенде қолғап киіңіз.
• Зақымдау тәуекелі! Ешқашан сүзгісіз немесе зақымдалған шаңсорғышпен сормаңыз.
• Құрылғыны пайдалану кезінде қорғаныс аяқ киімін киіңіз.
• Құрылғыны тек жаяу жүру жылдамдығымен және қажет болса, еңіс жолда екі адаммен жылжытыңыз.
• Керек-жарақтарды ауыстырған кезде шаң шықпау үшін абай болыңыз.

Төтенше жағдай кезіндегі мінез-құлық

Тутанғыш материалдарды сору кезіндегі, қысқаша тұйықталу немесе басқа электр ақаулары кезіндегі жарақат алу және зақымдану қаупі

Денсаулыққа зиянды газдарды жұту қаупі, электр тогының соғу қаупі, күйіп қалу қаупі.

Төтенше жағдай кезінде құрылғыны өшіріп, қуат ашасын розеткадан алыңыз.

Электр желісіне қосу

Құрылғыны IEC 60364 стандартына сәйкес электр монтаждаушы орындаған қуат көзіне жалғауға болады. Қосылу мәндерін зауыттық Техникалық сипаттамалары және

тақтайшадан қараңыз. Ұзартқыш сымды пайдалануға жол берілмейді.

Электр тогының соғу қаупі

Өмірге төнген қауіп Электр қосылым сымдарын зақымдамаңыз, мысалы, басып қалу, қысу немесе тарту арқылы. Кабельді қызу, май және өткір жиектер әсерінен қорғау керек. Әрбір пайдалану алдында құрылғының қуат кабелін тексеріңіз. Құрылғыны зақымдалған кабельмен қолданбаңыз. Зақымдалған кабельді ауыстыруды білікті электрикке қалдырыңыз.

Құрылғыдағы таңбалар

Сұйықтықтың максималды рұқсат етілген деңгейін белгілеу

Толтыру деңгейінің көрсеткішін тексеріңіз, бөлімін қараңыз.

Құрылғының зақымдану қаупі

Максималды сұйықтық деңгейінен асып кетуіне байланысты судың ағуы. Ең жоғары сұйықтық деңгейіне жеткенше құрылғыны босатыңыз.

Құрылғының сипаттамасы

Суреттерді суреттері бар беттерден қараңыз

Сурет A

① Токтатқыш тежегіші бар айналмалы шасси дөңгелегі ② Максималды толтыру деңгейін белгілеу ③Тəртүтірі ④ Сұйықтыққа арналған бак ⑤Итеру тұтқасы ⑥ Бөтелке тақтасы ⑦ Кішкентай уатқыш қалқанша ⑧Сүзгі ⑨ Соратын басы ⑩ Сору шлангісінің қосылымы ⑪Ажыратқыш ⑫ Соратын бас ілмегі

⑬Желі кабелі ⑭ Керек-жарақтар ұстағышы

Пайдалануға беру

Суреттерді суреттері бар беттерден қараңыз

1. Құрылғыны жұмыс күйіне келтіріңіз.
2. Қажет болса, құрылғыны тоқтатқыш тежегішпен бекітіңіз.
3. Соратын бастың дұрыс бекітілгеніне көз жеткізіңіз.
4. Сорғыш түтікті оның қосылымына салыңыз.
5. Қажетті керек-жарақтарды сорғыш түтікке бекітіңіз.

Сурет B

Пайдалану

Суреттерді суреттері бар беттерден қараңыз

1. Ашаны розеткаға салыңыз.
2. Құрылғы қосқышын пайдаланып құрылғыны қосыңыз.

Cypet C

Нұсқау

Бір қозғалтқышпен жұмыс істеу

Блоктарды бір турбинамен де пайдалануға болады.

1. Шаң сору процесін бастаңыз.

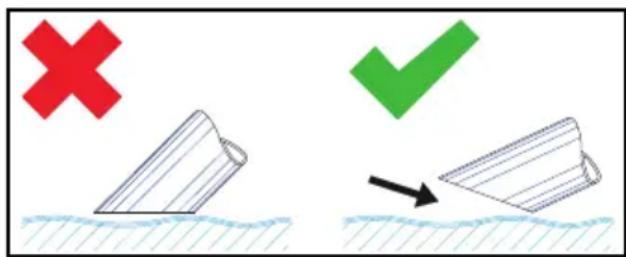

Сору процесі

Сұйықтықтарды шаңсорғышпен сорған кезде, жеткілікті ауа болу үшін керек-жарақтарды тек жартысына дейін батырыңыз.

Толтыру деңгейінің көрсеткішін тексеріңіз

Суреттерді суреттері бар беттерден қараңыз

Cypet D

Нұсқау

Төгу түтігіндегі қызыл белгі ең жоғары рұқсат етілген толтыру деңгейін көрсетеді.

НАЗАР АУДАРЫҢЫЗ

Құрылғының зақымдану қаупі

Сұйықтыққа арналған бак бірнеше секунд ішінде толтырылғандықтан толып кетеді.

Сұйықтықтың көп мөлшерін алған кезде әрқашан сұйықтыққа арналған бактың толтыру деңгейін тексеріңіз.

Сұйықтыққа арналған бакты босатыңыз

Суреттерді суреттері бар беттерден қараңыз

1. Құрылғыны өшіріп, оны қуат көзінен ажыратыңыз.
2. Құрылғыны сұйықтық төгетін жерге жеткізіңіз.
3. Сұйықтыққа арналған бакты босатыңыз:

а Жоғарғы шлангпен байланысқан төгу түтігін ажыратыңыз.

Сурет E

b Төгу түтігін қолайлы болған жинау контейнерінің үстінен ұстап, ішіндегісін төгіп тастаңыз.

1. Мазмұнын заңды ережелерге сәйкес кәдеге жарату немесе қайта пайдалану.

Сұйықтыққа арналған бакты тазалау

Суреттерді суреттері бар беттерден қараңыз

Нұсқау

Су негізіндегі салқындатқыш майлар бактериялық ластануды тудыруы мүмкін. Қалдықтарды алып тастау кезінде тиісті қорғаныс киімін киіңіз.

1. Контейнерді босатыңыз.
2. Контейнердегі қалдықтарды алып тастаңыз.
3. Қолданыстағы ережелерге сәйкес қалдықтарды жойыңыз.

Суреттерді суреттері бар беттерден қараңыз

1. Құрылғыны өшіріп, оны қуат көзінен ажыратыңыз.
2. Соратын бастың ілмегін ашыңыз. Сурет F
3. Соратын басты алып, оны жағына қойыңыз.

Жұмыстың аяқталуы

1. Қосу /өшіру қосқышын пайдаланып құрылғыны өшіріңіз
2. Сұйықтыққа арналған бакты босатыңыз және тазалаңыз.
3. Керек-жарақтарды алып тастаңыз, қажет болса, тазалап, құрғатыңыз.

Нұсқау

Әрбір қолданғаннан кейін шаңсорғышты босатыңыз. Шаңсорғышты контейнер ашық күйде кептіруге мүмкіндік беріңіз.

Тасымалдау

АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі Тасымалдау және жүктеу кезінде құрылғының салмағын ескеріңіз.

1. Көлік құралдарында тасымалданғанда, құрылғыны қолданыстағы нұсқауларға сәйкес сырғып-жығудан қорғаңыз.

Сақтау

АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі Тасымалдау және жүктеу кезінде құрылғының салмағын ескеріңіз.

1. Құрылғыны тек үй ішінде сақтаңыз.

Күтім және техникалық қызмет көрсету

1. Құрылғы мен керек-жарақтарды белгілі бір уақыт аралығында сәйкес сұйықтықпен шайып, кептіріңіз.
2. Ластануды болдырмау үшін құрылғыда сұйықтық қалдырмаңыз.
3. Жұмыс барысындағы ұзақ үзілістер кезінде қалдық ылғалдың шығуы үшін қақпақты ашыңыз.
4. Зақымдалған болса, сүзгіні ауыстырыңыз.

Сүзгілерді ауыстырыңыз

Суреттерді суреттері бар беттерден қараңыз

Сурет G

1. Соратын басты алыңыз (Соратын басын алыңыз тарауын қараңыз).
2. Қысқыш сақиналардың бұрандалы қосылымын босатыңыз.
3. Кішкентай қақпақты алыңыз.
4. Сүзгіні алыңыз және ауыстырыңыз.
5. Жаңа сүзгіні салыңыз. Орнатқан кезде сүзгінің дұрыс салынғанына көз жеткізіңіз.
6. Қысқыш сақиналарды киіп, оларды бір-біріне бұраңыз.

Ақаулар кезіндегі көмек

⚠️ҚАУІП

Жарақат алу қаупі

Құрылғының кездейсоқ іске қосылу қаупі және электр тогының соғу қаупі. Құрылғыда қандай да бір жұмыс жасамас бұрын, оны өшіріп, қуат ашасын алыңыз. Барлық тексерулер мен электр бөліктеріндегі жұмыстарды маман жүргізсін.

Қозғалтқыш (Сорғыш турбина) жұмыс істемейді

Электр кернеуі жоқ

• Қуат көзінің розеткасын және сақтандырғышын тексеріңіз.
• Құрылғыдағы желі кабелі мен қуат ашасын тексеру.

Сору күші азаяды

Саптама, тік құбыр немесе сорғыш түтіктер бұғатталған.

- Саптаманы, тік құбырды және сорғыш түтікті тексеріп, қажет болған жағдайда тазалаңыз.

Сүзгі лас.

- Сүзгіні тазалаңыз.

Сұйықтыққа арналған бакты босату көп уақытты алады

Төгу түтігі қысылған немесе бітеліп қалған.

- Төгу түтігін тексеріп, қажет болса тазалаңыз.

Тұтынушыларға қызмет көрсету

Ақау жойылмаған болса, шаңсорғышты сервистік қызметте тексеру керек.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету

орнына түбіртекті көрсетіп хабарласыңыз.

Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб-сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.

Шығару күні фирмалық тақтайшада ММ/YYYY пішімінде көрсетіледі, мұнда ММ - өндіріс айы, YYYY - шығарылған жылы немесе кодталған түрде.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30290

3 Өндірілген жылы 0 Өндірілген ғасыры 2 Өндірілген онжылдық 9 Өндірілген айының екінші саны 0 Өндірілген айының бірінші саны Сонымен бұл мысалда 30290 коды 09/(2)023 өндірілген күнін білдіреді.

Техникалық сипаттамалары

			Керек-жарактары бар IVR-L 65/24-2
Электр желісіне косу
Желілік кернеу V 220-240
Фаза ~ 1
Желі жилігі Hz 50-60
Корғаныс класы I
Номиналды куаты W 2400
Желіні шамадан тыс жуктелуден корғау (инерциялық)	A	16
Өлшемдері мен салмағы
Типтік жұмыс салмағы	kg	47
Үзындығы х ені х биіктігі	mm	718 x 526 x 1251
Экологиялық жағдай
Қоршаған орта температурасы	°C	+40
Құрылғының техникалық сипаттамалары
Ыдыс көлемі	I	65
Ауадағы өнімділігі	l/s	2 x 74
Вакуум	kPa(mbar)	23 (230)
Сору номиналды ені			DN50
			Керек-жарактары бар IVR-L 65/24-2
EN 60335-2-69 бойынша сәйкес өлшенген мән
Қолдағы дірілдің мәні	m/s2		< 2,5
Белгісіздік К м/с	2		0,2
Дыбыс қысымының деңгейі LpA	dB(A) 67
Белгісіздік KpA	dB(A) 2
Желі кабелі
Желі кабелі H07BQ-F mm	2		3 x 1,5
Бөлшектің нөмірі (EU)			9.990-835.0
Кабель ұзындығы m	1	0

Техникалық өзгертулерді енгізу құқығы бар.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен біз төменде аталған өнім аталған нұсқаулықтар мен ережелердің тиісті талаптарына сәйкес келетінін мәлімдейміз. Бізбен келісусіз өнімнің конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Өнім: Құрғақ тазалауға арналған шаңсорғыш

Өнім: Ылғал және құрғақ тазалауға арналған шаңсорғыш Типі: 9.990-xxx

Нұсқаулықтар мен ережелер

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU

Қолданылатын біріздендірілген стандарттар

EN 55014-2: 2015 EN 55014-1: 2017 + A11: 2020 EN 60335-1 EN 60335-2-69 EN IEC 61000-3-2: 2019 EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018

Атауы және мекенжайы

Құжаттаманы жүргізетін уәкілетті тұлға:

A. Гааг

Kärcher Industrial Vacuuming GmbH

Төменде қол қойғандар компания

басқармасының атынан және

тапсырмасы бойынша әрекет етеді.

Kärcher Industrial Vacuuming GmbH
