ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NikolaTesla Prime S+ PRF0182325 ELICA

Осы нүсқаулықта берілген нүсқауларды қатанқадағалаңыз. Өндіруші осы нүсқаулықтағы нүсқауларды орындамау салдарынан түындаған ақаулар, зақымдар немесе өрт үшін ешбір жауапкершілікті мойнына алмайды. Бүл құрылғы тек үй жағдайында тамақ пісіру үшін пайдалануға арналған және тамақ пісіру кезінде түтінді сорып алады. Басқа мақсаттарда пайдалануға болмайды (мысалы, бөлмені жылыта үшін). Өндіруші осы өнімді дұрыс пайдаланбау немесе дұрыс баптамаудан түындайтын жауапкершілікті мойнына алмайды.

Бул өнім окулықтағы суреттерде берілгеннен өзгеше эстетикалық функцияларға не болуы мүмкін, алайда, жұмыс істеуі, техникалық қызмет көрсету және орнату бірдей болады.

• Нускауларды мукият оқыңыз: онда орнатуға, іске қосуға және қауіпсіздікке қатысты маңызды акпарат беріледі.
• Кұрылғыға электрлік өзгерістер жасамаңыз.
• Кұрылғыны орнатпас бұрын, оның ешбір бөлігінің зақымдалмағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.
• Орнатпас бұрын құрылғының, закымданбағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.

: осы таңбамен белгіленген бөлшектерді андандырылған дилерлерден бөлек сатып алуға ады.

: бул таңбамен белгіленген бөлшектер тек кейбір дельдермен бірге жеткізілетін қосымша керек- рақтар болып табылады және оларды www.elica.com және www.shop.elica.com ттарынан сатып алуға болады.

Ескеріңіз! Келесі нұсқауларды қатаң сақтаңыз: ● Кез келген орнату жұмысын орнатпас бұрын құрылғы розеткадан ажыратылуы керек. ● Орнатуды немесе жөндеуді өндірушінің нұсқауларына және жергілікті қауіпсіздік ережелеріне сәйкес білікті маман орындауы керек. Пайдалану нұсқаулығында басқаша көрсетілмесе, бөл өнімнің ешбір бөлігін жөндеуге не ауыстыруға болмайды. ● Заң бойынша бүл өнім жерге тұлықталуы тиіс. ● Корпус ішіне кірістірілген бүл өнімді розеткаға қосу мүмкін болуы үшін куат кабелі жеткілікті ұзын болуы тиіс. ● Орнату жұмыстары қолданыстағы қауіпсіздік ережелеріне сәйкес келуі үшін, монтаж ережелеріне сәйкес, кернеу III санаттан асып кеткен кезде электр қуатының толық ажыратылуына кепілдік беретін, қолдануға рүқсат етілген көп полярлы автоматты ажыраткыш орнатылуы қажет. ● Бірнеше розеткалы ұзартқышты немесе басқа да ұзартқыш сымдарды қолданбаңыз. ● Орнату аяқталғаннан кейін, электрлік бөлшектер одан әрі пайдаланушыға қолжетімді болмауы керек. ● Қолдану кезінде осы өнім мен оның қолжетімді бөлшектері ыстық болуы мүмкін. Қыздырушы элементтерді ұстамаңыз. ● Балалардың осы өніммен ойнамауын қадағалаңыз; қолданыс кезінде қолжетімді бөлшектер ыстық болуы мүмкін болғандықтан, балаларды қауіпсіз қашықтықта ұстаңыз және оларды қадағалаңыз. ● Кардиостимуляторлары мен қосулы имплантары бар адамдар индукциялық плитаны пайдаланбас бұрын кардиостимуляторларының осы өніммен үйлесімді екенін тексеруі керек. ● Пайдалану кезінде және одан кейін осы өнімнің қыздыру элементтеріне қол тигізбеніз. ● Майлықтар немесе басқа жанғыш материалдармен жанасуына жол берменіз, өнімнің барлық компоненттері жеткілікті салқындағанша өрт қаупі болады. ● Жанғыш материалдарды өнімге немесе оның жанына қоймаңыз. ● Қатты қызған тоң майлар мен сұйық майлар тез жанғыш болады. Майлы тағамдарды дайындау кезінде сақ болыңыз. ● Егер плита бетінде жарықтар пайда болса, ток соғу қаупін болдырмас үшін өнімді дерев өшіріңіз. ● Бүл өнім сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен жұмыс істеуге арналмаған. ● Плита тамақ пісіргенде ондағы майды немесе тоңмайды қараусыз қалдыру қауіпті болуы және өртке әкелуі мүмкін. ● Тамақ пісіру процесін қадағалап тұру қажет. Қыска пісіру процесі үнемі бақылануы қажет. ● Өртті ЕШҚАШАН сумен өшіру әрекетін жасауға болмайды. Оның орнына құрылғыны өшіріп, өртті қақпақ не өртке төзімді жапқыш мата сияқты нәрсемен бүркеңіз. ● Өрт каупі: заттарды пісіру беттеріне қоймаңыз. ● Бу тазартқыштарды пайдаланбаңыз, ток соғу каупі бар. ● Пышақтар, шанышқылар, қасықтар немесе қақпақтар сияқты металл заттарды плитаға салмаңыз, себебі олар қызып кетуі мүмкін. ● Құрылғыны желіге қоспас бұрын: кернеу мен куаттың розеткадан келетін куатқа сәйкес келетініне және розетканың өлшемінің де сәйкес екеніне көз жеткізу үшін деректер тақтайшаны (құрылғының төменгі жағында) оқыңыз. Күмәніңіз болса, білікті электр маманымен кеңесіңіз.

Маңызды: ● Пайдаланғаннан кейін, плитаны басқару құрылғысымен өшіріңіз, таба детекторына сенбеніз. ● Сұйықтықтың тасып кетуіне жол бермеңіз, сондықтан сұйықтық қайнағанда немесе қыздырғанда отты өшіріңіз. ● Қыздыру элементтері қосулы кезде бос кәстрөлдерді және табаларды немесе кез келген ыдыс-аяқты қалдырып кетпеніз. ● Пісіру аяқталғаннан кейін тиісті пісіру аймағын өшіріңіз. ● Тамақ пісіру үшін ешкашан алюминий фольганы пайдаланбаңыз және алюминийге оралған тағамдарды плитаға тікелей ешкашан қоймаңыз. Алюминий еріп, өніміңізге түзелмейтін зиян келтіруі мүмкін. ● Тағамдар салынған қауашақтарды ашылмаған күйінде қыздыруға болмайды, олар жарылуы мүмкін! Бүл ескерту барлық плита түрлеріне қатысты. ● Тездету (Booster)

функциясы сиякты жоғары ток деңгейін тамақты куыруға арналған май сиякты сүйықтықтарды қыздыру үшін пайдалануға болмайды. Шамадан тыс қызу қауіпті болуы мүмкін. Мүндай жағдайларда төмен куат деңгейін пайдалануыңызды ұсынамыз. ● bstыс-аяқ тікелей пісіру бетіне орнатылуы және ортаға туралануы керек. Ешқандай жағдайда кәстрөл мен плитаның арасына басқа заттарды қоймаңыз. ● Егер температура жоғарыласа, өнімнің пісіру бөліктерінің куат деңгейі автоматты түрде төмендейді. ● Тазалау немесе техникалық қызмет көрсету бойынша кез келген жұмысты жүргізер алдында ашаны розеткадан тартып немесе желілік ажыратқышты сөндіріп, құрылғыны электр желісінен ажыратыңыз. ● Барлық орнату және күтім көрсету жұмыстарын орындаған кезде әрқашан жұмыс қолғабын киіңіз. ● Бүл өнімді 8 жастан аскан балалар, сондай-ак физикалық, сезу немесе ақыл-ой қабілеттері шектелген адамдар немесе құрылғыны пайдалану тәжірибесі немесе қажетті білімі жоқ адамдар опардың қауіпсіздігіне жауап беретін басқа адамның бақылауынсыз немесе құрылғыны қауіпсіз пайдалану және оның қауіптілігін түсіну туралы нұсқаулар алмайынша қолданбауы керек. ● Балалардың өніммен ойнамауын қадағалап отырыңыз. ● Тазалау және күтім көрсету жұмыстарын балалар тиісті бақылаусыз орындамаулары керек. ● Егер өнім газбен немесе басқа отынмен жұмыс істейтін өзге құрылғылармен бір уақытта қолданылса, бөлме жеткілікті түрде желдетілуі керек. ● Өнімнің ішін де, сыртын да жиї тазалап отыру керек (КЕМІНДЕ БІР АЙДА БІР РЕТ); әрқашан пайдалану нұсқаулығында берілген нұсқауларды орындаңыз. ● Өнімді тазарту және сүзгілерді тазалау/аувистыру ережелерін сақтамау өрт қаупін тудыруы мүмкін. ● "Отпен шарпу" режимінде пісіруге қатаң тыйым салынады. ● Ашық отты пайдалану сүзгілерді зақымдауы және өрт қаупін тудыруы мүмкін, сондықтан ондай жағдайға өшқашан жол берілмеуі керек. ● Май қатты қызып кетіп, өртенуіне жол бермеу үшін қуыру кезінде аса сақ болған жән. ● Есіңізде болсын! Бүл құрылғының қолжетімді бөліктері плита қосулы кезде ыстық болуы мүмкін. ● Есіңізде болсын! Орнату аяқталмаса, құрылғыны электр желісіне қоспаңыз. ● Жергілікті билік органдары бекіткен, түтін шығаруға байланысты қауіпсіздік техникасы және қауіпсіздік шаралары бойынша ережелер қатаң сақталуы керек. ● Шығатын жанған ауаны газдың немесе басқа отынның жануы нәтижесінде пайда болған түтінді шығару үшін қолданылатын мұржалармен жалғауға болмайды. ● Тор дұрыс орнатылмаған кезде құрылғыны ешкашан пайдаланбаңыз! ● Құрылғыны орнату үшін тек онымиен бірге берілген бұрандаларды ғана қолданыңыз, ал бірге берілмесе, сәйкес келетін бұрандаларды сатып алыңыз. Орнату нұсқаулығында көрсетілгендей ұзындықтағы бұрандаларды қолданыңыз. ● Бүл бұйымды электрлік емес энергиядан жұмыс істейтін басқа құрылғылармен бірге пайдаланған кезде үй-жайдағы теріс қысым 4 Па (4 х 10-5 бар) деңгейінен аспауы тиїс. ● Бүл нұсқаулықты алдағы уақытта аныктамалык ретінде қарау үшін сақтап қою керек. Сатылатын, тасымалданатын не көшірілетін жағдайда оны өніммен бірге ұстау керек.

⚠ ЭЛЕКТР БАЙЛАНЫСЫНЫН КАУІПСІЗДІГІ

- Өнімді розеткадан ажыратыңыз. - Орнату жұмыстарын қолданыстағы орнату және қауіпсіздік ережелерін білетін, кәсіби дайындалған қызметкерлер ғана жүзеге асыруы керек. - Осы тарауда келтірілген нұсқауларды сақтамаған жағдайда адамдар, жануарлар немесе мүлік үшін өндіруші барлық жауапкершілікті өз мойнына алудан бас тартады. - Қуат кабелінің ұзындығы плитаны жұмыс бетінен алып тастау үшін жеткілікті болуы керек. - Өнімнің төменгі жағындағы тақтайшада көрсетілген кернеудің ол орнатылатын тұрмыстық ортадағы кернеуге сәйкес келетініне көз жеткізіңіз. - ￥зартқыш сымдарды пайдаланбаңыз. - Жерге қосу кабелі басқа кабельдерге қарағанда 2 см ұзын болуы керек. - Егер бүл өнім қуат сымымен жабдықталмаса, 7200 Ватт қуат үшін 2,5 мм2 минималды кондуктор диаметрін пайдаланыңыз; жоғарырақ қуат деңгейлері үшін диаметрі 4 мм2 болуы керек. - Кабель бойындағы температура 50°C-тан аспауы керек. - Бүл өнім желіге тұрақты қосылуға арналған, сондықтан оны желіге бекітілген көп полюсті қосқышпен қосыңыз, ол III санаттағы кернеу жағдайларында желінің толық ажыратылуына кепілдік беретіндей болуы және оны орнатқаннан кейін оңай қол жетімді болуы керек.

• Есінізде болсын! Өзара жалғау кабелін ауыстыруды клиенттерді қолдау қызметінің үөкілетті өкілі немесе осыған ұқсас біліктілігі бар маман жүргізуі тиіс.
• Есіңізде болсын! Электр желісіне қайта қоспас бұрын, оның дұрыс жұмыс істейтініне көз жеткізіңіз, әрқашан куат кабелінің дұрыс орнатылғанын тексеріңіз.

КУАТТЫ ШЕКТЕУ: бул өнім максимальды куат шегін (кВт) орнатуға мүмкіндік беретін куатты шектеу функциясымен жабдықталған

Өнімді желіге қоскан кезде немесе желі куаты өзінен- өзі ажырап-қосылған кезде (2 минут ішінде) параметрлерді баптау жұмысы орындалуы тиіс. Электр жүйесінің қорғанысын таңдалған куатты шектеу денгейіне сәйкес орнатыңыз. Куат шектеу параметрі үшін осы нұсқаулықтың Жұмыс бөлімін караңыз.

ТЕРЕЗЕЛЕР ЖИНАФЫ: Өнімді терезе сенсорларының ЖИНАФЫМЕН байланыста қолдануға болады (өндіруші тарапынан жеткізілмейді). Егер терезе сенсорының жинағы орнатылса (тек DUCT-OUT (Мұржалы) режимінде қолданылғанда), жинақ орнатылған бөлмедегі терезе жабылған сайын ауа шығару сорғысы тоқтайды. Бүл ЖИНАҚ пен құрылғы арасындағы электрлік байланысты білікті және мамандандырылған техник орнатуы керек. Бүл ЖИНАҚ компонентке және оны құрылғымен бірге пайдалануға арналған

кауіпсіздік стандарттарына сәйкес бөлек сертификатталған болуы керек. Орнату жұмысы түрмыстық жүйелерге арналған ағымдағы ережелерге сай орындалуы тиіс.

ЕСКЕРІНІЗ: ЖИНАҚТАҚЫ өнімге жалғанатын сым аса төмен кернеудің сертификатталған қауіпсіз тізбегінің (SELV) бір бөлігі болуы тиіс. Бүл құрылғының өндірушісі ақауларға және/немесе ЖИНАҚТЫ дұрыс орнатпауға байланысты туындайтын ақаулардан және/немесе

проблемалардан түындаған қолайсыздық, зақым немесе өрт үшін ешбір жауапкершілікті мойнына алмайды.

ОРНАТУ КАУІПСІЗДІГІ

• Электр және механикалық орнату жұмыстарын білікті мамандар орындауы керек.
• Орнатуды бастамас бұрын: Өнімді қорабынан шығарғаннан кейін оның жолда зақымдалмағанын тексеріңіз және проблемалар анықталған жағдайда, орнатуды бастамас бұрын дилермен немесе

түтынушыларға қызмет көрсету орталығымен хабарласыңыз; сатып алынған өнім орнату алаңының көлеміне сәйкес келетіндігін тексеріңіз; қаптаманың ішінде керек-жарактардың бар-жоғын тексеріңіз (тасымалдау оңай болуы үшін, мысалы, бұрандалар салынған қапшықтар, кепілдік сертификаты және т.б.). Оларды шығарып, қауіпсіз жерде сақтаңыз; орнату орнына жақын жерде розетка бар екеніне көз жеткізіңіз

- Корпусты орнатуға дайындау:

• Өнімді тоңазыту құрылғыларына, ыдыс жұғыш машиналарға, жылытқыштарға, пештерге, кір жұғыш және кептіргіш машиналарға орнатуға болмайды; плитаны орнатпас бұрын, шкафта кесіктер жасап, жаңқаларды немесе үгінділерді мұқият алып тастаңыз.
• Бул өнім устел УСТИНЕ орнатылатын жағдайда қалындығы 2-6 см болатын; ал устел бетімен БЕТТЕС сүңгітіп орнатылатын жағдайда 2,5-6 см усталге орнатуға арналған.

Плита мен қабырға арасындағы қашықтық алдыңғы жағынан кемінде 5 см, бүйірлерінен кемінде 4 см және жоғарғы кедергіден кемінде 50 см болуы керек.

Ерекше назар аударыңыз: ұсынылған қашықтық мысал ретінде келтірілген: үй-жайларды жобалау кезінде асүй құрылғысының өндірушісінің нұсқаулары ескерілуі керек.

• рециркуляциялық нұсқаны орнатуды онтайландыру үшін жићаз негізіне өнеркәсіптік торды орналастыратын тесік жасау ұсынылады.
• Маңызды: 250°C дейінгі жоғары температураға төтеп беретін бір компонентті жабысқақ тығыздағышты (S) қолданыңыз; орнатпас бұрын, жабыстырылатын беттерді мұқият тазалап, сіңімділікті нашарлататын барлық нәрселерді алып тастау керек (мысалы, бөлгіш заттар, сақтау жабдықтары, майлы кір, сүйық май, үнтақтар, ескі желімнің қалдықтары және т.б.) Желімді жақтаудың бүкіл периметрі бойынша біркелкі

етіп жаю керек; желім жағылған соң ол кепкенше 24 сағат күтіңіз.

• Есінізде болсын! Бурандалар мен ысырмаларды ос нүсқауларға сай орнатпасаңыз, электр тогы қаупі орын алуы мүмкін.
• Ескерту: өнімді дұрыс орнату үшін құбыrlарды келесі сипаттамалары бар желіммен желімдеу ұсынылады: DIN EN 60454 стандарттарына сәйкес келетін; отқа төзімді; тозуға қарсы төзімділігі тамаша; температураның, шектен тыс әсеріне төтеп беретін; төмен температурада қолдануға болатын акрил негізіндегі желімді қамтитын жұмсақ серпімді ПВХ үлдірі.

Бул кұрылғы Қолданылған электрондық және электрлік кұрылғыларға (WEEE) қатысты 2012/19/EC - UK SI 2013 №.3113 Еуропалық Директивасына сай таңбаланған.

Осы өнімді тастауды тиісті түрде орынданыз. Осылайша пайдаланушы қоршаған орта мен денсаулыққа жағымсыз салдардың алдың алуға көмектеседі. Өнімдегі не ілеспе құжаттардағы осы таңба бұл өнімнің түрмыстық қалдықпен бірге тасталмай, электр және электрондық жабдықтарды қайта пайдалану үшін тиісті жинау пункттеріне жіберілуі керектігін білдіреді. Оны жергілікті қоқыс тастау ережелеріне сәйкес тастаңыз. Бұл өнімді пайдалану, қалпын келтіру және қалпына келтіру туралы қосымша ақпарат алу үшін жергілікті уәкілетті мекемеге, түрмыстық қалдықтарды жинау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

ЕРЕЖЕЛЕР

Кұрылғы келесі ережелерге сай жасалуы, сыналуы және жасақталуы керек:

- Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Θнімділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2; • ЭМУ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

ДУРЫС ПАЙДАЛАНУ УСЫНЫСТАРЫ

Коршаған ортаға келетін әсерді азайту үшін дұрыс пайдалану нұсқаулары: Тамақ пісіруді бастаған кезде құрылғыны ең аз жылдамдыққа қосу көрек және оны пісіру аяқталғаннан кейін де бірнеше минутқа қосулы күйде қалдырыңыз. Жылдамдықты тек түтін мен бу көп болса ғана, шұғыл жағдайларда ғана Тездету (Booster) функциасы арқылы арттырыңыз. Иісті азайту жүйесінің тиімді жұмысын сақтау үшін, көмір сүзгісін(лерін) қажет болғанда ауыстырып тұрыңыз. Май сүзгісі жақсы жұмыс істеуі үшін оны қажетінше тазалап тұрыңыз. Тиімділікті арттырып, шуды азайту үшін, осы нұсқаулықта көрсетілген максимальды құбыр диаметрін пайдаланыңыз.

2. ПАЙДАЛАНУ

ПЛИТАНЫ ПАЙДАЛАНУ

Индукциялық пісіру жүйесі магнит индукциясы физикалық кұбылысына негізделеді. Бүл жүйенің негізгі қасиеті куатты генератордан кәстрөлге тікелей жіберу болып табылады.

Артыкшылықтары: Электр плиталарымен салыстыратын болсақ, индукциялық плита:

Қауінсізірек: шыны бетінің температурасы төмен болады. Жылдамырақ: тамакты тез арада қыздыруға болады. Дәлірек: плита берілген пәрмендерге дереу жауап береді. Анағұрлым тиімді: сіңірілген куаттың 90%-ы қызуға айналады. Сонымен қатар кәстрөл плитадан алынғаннан кейін, қызу бекер пайдаланылмауы үшін қызу беру дереу токтатылады.

ЫДЫСТАРДЫ КОЛДАНУ

- ыдыстар

Тек осы белгі бар кэстрөлдерді қолданыңыз.

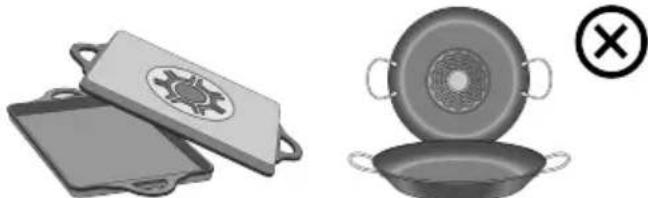

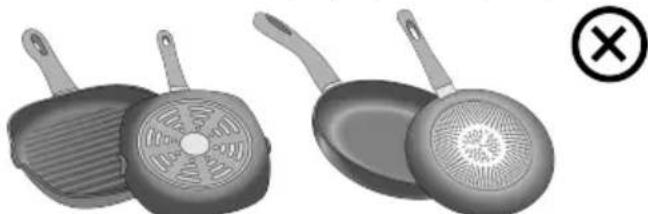

Маңызды:

плита бетіне зақым келмеуі үшін, мыналарға тыйым салынады:

• тубі тегіс емес ыдыстар;
• тубі эмальданған металл ыдыстар;
• пісіру панелінің бетіне сызат түспеу үшін түбі кедір- будыр выдыстар;
- ыстық кәстрөлдерді және табаларды плитаның басқару панелінің бетіне қоюға болмайды.
- Индукциялық кәстрөлдердің барлығы тиімді емес, өйткені олардың түбі тек жартылай ферромагниттік материалдан тұрады! Кәстрөлдер мен табаларды сатып алғанда, мынаны ескеріңіз:
• тубі толығымен ферромагниттік материалдан тұрады. Әйтпесе, жылу беру және біркелкілік тиімділігі аз болады, ал кәстрөлдің/табаның беткі температурасы тамақ пісіру үшін жеткіліксіз болуы мүмкін

• Тубінде алюминий болмауы керек, әйтпесе ыдыс қызбайды және оны индукторлар танымауы мүмкін.

• Тубі тегіс емес немесе кедір-будыр выдыстар.
- Олар индуктор мен ыдыс арасындағы байланыс бетінің ауданын азайтады, тиімділікті төмендетеді

және пісіру сапасын нашарлатады.

●Алдын ала дайындалған ыдыс

Кәстрөлдің материалы магнитті екенін тексеру үшін жай ғана магнитті пайдалана аласыз. Кәстрөлдерге магнит жабыспаса, олар жарамайды. Алдыңғы тараудағы көрсеткіштер осыған да қатысты ескерілуі тиіс.

- Ыдыс астының дұрыс диаметрі

МАНЫЗДЫ: егер кэстрөлдер дұрыс өлшемде болмаса, пісіру бөліктері іске қосылмайды. Өрбір жеке бөліктің минималды диаметрлерін осы нүсқаулықта берілген тиісті суреттерден қараңыз.

• Куат үнемдеу

Диаметрі пісіру аймағына сай келетін кәстрөлдер мен табаларды пайдаланыңыз; тек түбі жалпақ кәстрөлдер мен табаларды қолданыңыз; - мүмкін болса, пісіру кезінде кәстрөлдерді қақпақпен жаппаңыз; пісіру уақытын азайту үшін көкөністерді, картопты және т.б. аз мөлшерdegі суға пісіріңіз; қысым пісіргіштерді қолданыңыз, өйткені олар энергия шығынын және пісіру уақытын одан әрі азайтады; табаны плитадағы сызылған пісіру алаңының ортасына қойыңыз.

ТУТИН ТАРТКЫШ ЖЕЛДЕТКІШІН ПАЙДАЛАНУ

Бул түтін шығару жүйесін мұржалы нұскада немесе сүзгілі және ішкі айналымы бар рециркуляциялық нұскада қолдануға болады.

Рециркуляциялық жүйеде де, мүржалы жүйеде де әртүрлі қондырғыларға арналған қолжетімді жинактардың толық ассортиментін көру үшін www.elica.com және www.shop.elica.com вебсайттарын қараңыз.

• Муржалы нуска:

Булар бірқатар құбырлар (бөлек сатып алынады) арқылы далаға шығарылады. Өнімді диаметрі ауа шығысына (жалғау фланеці) сай келетін қабырғаға орнатылған сорғыш құбырларға және саңылауларға жалғаңыз. Құбырлар мен олардың өлшемдері туралы қосымша ақпаратты мүржалы нұсканың орнату нұсқаулығындағы керек-жарактарға қатысты парақтан қараңыз. Құбырлар мен қабырғадағы шағын диаметрлі шығыс тесіктерді пайдалану түтін сорғыштың тиімділігін төмендетеді және шу деңгейін күрт арттырады. Осыған байланысты барлық жауапкершіліктерден бас тартылады.

Түтін сорғыш тиімділігі максималды болуы үшін: • Құбыр құбырының ұзындығы 7 метрден аspaуы тиіс. • Барлық 7 метр бойы құбыр 90°-тан артық емес екі

бурылыстан ғана болғаны жөн • ∅ 150 мм диаметрді (немесе 222 x 89 мм тікбурышты киманы) сақтауға ұмтыла отырып, мұржаның диаметрінің күрт өзгеруіне бол берменіз.

Сорылған ауа бөлмеге қайта жіберілмес бұрын арнайы май және иіс сүзгілерінен өтеді. Өнім стандартты орнатуға қажет барлық бөліктермен беріледі, ауа шығысы корпус негізінің алдыңғы жағына орнатылады. Бүл өнім иіс сүзгілерінің жиынтығымен жабдықталған. Қосымша акпарат алу үшін рециркуляциялық нұсқа кітабының керек-жарактарға қатысты парағын қараңыз (осы нұсқаулықтың суреттері бар бөлігінде).

3. ПАЙДАЛАНУ

БАСКАРУ ПАНЕЛИ

Т. Кызметі

1 Пісіру панелін/түтін сорғыш желдеткішін КОСУ/ӨШІРУ

2 Пісіру аймақтарын тандау / Пісіру аймағының дисплейі

3	Пісіру куатының деңгейін және түтінді сорып шығару жылдамдығын (қуатын) көбейту/азайту
	Пісіру куатының деңгейін және түтінді сорып шығару жылдамдығын (қуатын) көрсету
4	"STAND ALONE" таймерін іске қосу
	Дисплей: "STAND ALONE" таймері / пісіру аймактарының таймері.
5	"STAND ALONE" таймерінің / пісіру аймактары таймерінің уақытын көбейту/азайту
6	Пісіру аймактарының таймерін іске қосу
	Пісіру аймактары таймерін іске қосу индикаторы
7	Автоматты қыздыруды іске қосу.
8	Температура реттегішін іске қосу (ескерту функциясы)
9	Кідірту
10	Перне құлпы
11	Түтін сорғыштың индикаторы іске қосулы
	Сүзгілердің толғанын білдіретін индикатордың қосылуы
12	Түтін сорғышты тандау/іске қосу
	Түтін сорғыш дисплейі
	Көмір/керамика сүзгінің дисплейі - Май сүзгісінің толуы
13	Сүзгінің толғанын көрсететін индикаторды қайта орнату
14	Түтін сорғыштың автоматты функциясын іске қосу

Осы плитаның барлық функциялары ең қатаң қауіпсіздік ережелеріне сай болатындай етіп жасалған. Осыған байланысты:

- Кәстрөлдер жанарғының үстіне қойылмаганда немесе дұрыс емес қойылғанда, кейбір функциялар іске қосылмайды немесе автоматты түрде өшіріледі.

- Баска жағдайларда белгілі бір функция тандалмаған параметрді қажет етсе, іске қосулы функциялар автоматты түрде өшіріледі (мысалы: "Selecting the cooking zone" (Пісіру аймағын тандау) және "Operating temperature" (Жұмыс температурасы), "Lock Function" (Құлыптау функциясы) немесе "Timer" (Таймер) функциясынсыз "плитаны іске қосыңыз" (Пісіру аймағын тандау) және "Operating temperature" (Жұмыс температурасы), "Lock Function" (Құлыптау функциясы) немесе "Timer" (Таймер) функциясынсыз "плитаны іске қосыңыз").

Тамак пісіру аймағын пайдаланбас бұрын, дисплейдің

өшірілуін күтіңіз.

Ескеріңіз! Узак мерзімге пайдаланатын жағдайда (мысалы), пісіру аймағы салқындату кезеңінде болып, осының салдарынан бірден ажыратылмауы мүмкін; пісіру аймағының дисплейінде осы кезеңнің жүріп жатқанын көрсететін Н белгісі пайда болады. Тамақ пісіру аймағын пайдаланбас бұрын, дисплейдің өшірілуін күтіңіз.

Пісіру аймағының дисплейлерінде мыналар көрсетіледі:

Кызметі	Мін
Тамақ пісіру аймағы қосулы	0
Қуат деңгейі	1...9-Р
Қалдық жылу индикаторы	Н
Қәстрөл анықтағыш	У
Қөпір аймағының функциясы белсенді	П
Температура реттегіші функциясы қосулы	У
Кідірту функциясы	Н
Автоматты қыздыру функциясы	А

ПЛИТАНЫН ТЕХНИКАЛЫК СИПАТТАМАЛАРЫ

- Kayınci3 icke kocsy

Өнім тек кәстрөл тамақ пісіру аймағында болған жағдайда ғана іске қосылады: ешқандай кәстрөл болмаса немесе олар алынса, қыздыру процесі іске қосылмайды не токтатылады.

- ыдыс детекторы

Өнім тамақ пісіру аймағында кәстрөлдің барын автоматты түрде анықтайды.

- Kayıncıздік үшін өшіру

Қауіпсіздік мақсаттарында әрбір тамақ пісіру аймағында максимальды жұмыс істеу уақыты белгіленеді, ол орнатылған куат деңгейіне байланысты болады.

- Калдык кызу индикаторы

Бір немесе бірнеше пісіру аймақтарын өшіру кезінде

қалдық қызу тиісті аймақтың дисплейінде белгісімен көрсетіледі.

ПЛИТАНЫ ПАЙДАЛАНУ

Ескертпе: Кез келген функцияларды іске қосу алдында қажетті аймақты қосу керек

• Icke косу

Пісіру панелінін/түтін сорғыштың желдеткішін ① ON/

OFF (1) (Kocy/Θwirpy) түймесін басыңыз (түртіңіз): ① таңбасы жанады; әрі қарай басып тұра берсеніз: барлық қол жетімді функциялар бірнеше секундқа көрінеді, содан кейін олардың тек негізгілері белсенді болып қалады; қалғандарын құрылғыны пайдалану кезінде кейінірек қолдануға және іске қосуға болады.

МАНЫЗДЫ: барлық қолжетімді функциялар тек қарқындылығы іске қосылған кезде ғана артатын жарық қарқындылығымен жарықтандырылады.

Өшіру үшін қайта басыңыз

Ескертпе: Бул функцияның басқаларға қараганда басымдығы жоғары.

• Пісіру аймақтарын тандау

Қалаған пісіру бөлігіне тиесілі Тандау/көрсету (2) аймағын басыңыз (түртіңіз).

• Куат деңгейі

Плитада 9 куат деңгейі бар. Саусактарыңызды Тандау жолагы (3) бойымен түртіңіз және сырғытыңыз:

куат деңгейін көбейту үшін онға қарай;

куат деңгейін азайту үшін солға қарай.

Орнатылған қуат деңгейі Тандау/көрсету аймағында (2) көрсетіледі

- Куат күшейткіш

Өнім 5 минут бойы қосулы болатын қосымша куат

денгейіне ие ( деңгейінен кейін), одан кейін температура алдыңғы орнатылған мәнге қайтарылады.

Саусактарыңызды Тандау жолағы (3) бойымен (9-денгей жанындағы) жылжытып, куат күшейткішті іске қосыңыз. Куат арттырғыштың деңгейі тандау/көрсету

аймағында (2) белгісімен көрсетіледі

• Пісіру аймағының таймері

"Пісіру аймағының таймері" функциясы тіпті әрбір пісіру аймағына бір уақытта орнатуға болатын кері санау мүмкіндігі. Кезен соңында пісіру аймақтары автоматты түрде өшеді және пайдаланушыға арнайы дыбыстық сигнал беріледі.

Пісіру аймағының таймерін іске қосу функциясы

• Тандау/көрсету аймағын (2) (нөлден баска куат деңгейі) түртіңіз (басыңыз)

• Пісіру аймағына тиесілі Ⓜ (6) түймесін басыңыз

• Таймер узактығын орнату үшін — + (5) белгілерін пайдаланыңыз, олар Аймак/керсету (4)

белігінде көрінеді; сол кезде Ⓛ (6) белгісі жыпылықтап тұрады.

Ескертпе: баска ешбір пәрмен баспай 10 секунд күтіңіз, осылайша пісіру аймағының таймері іске

косылады.

Ескертпе: (6) түймесін тағы басып, устан түрсаңыз, сол пісіру аймағының таймері қайта орнатылады.

Егер қаласаңыз, осы әрекетті бірнеше пісіру аймағына қайталаңыз:

Таймерді әрбір пісіру аймағына бөлек орнатуға болады; (4) дисплейде пісіру аймағының кері санағы сол кезде пайда болады; егер ешбір аймақ таңдалмаған болса, (4) "STAND-ALONE" (Бөлек) таймерінің кері санағын көру үшін дисплейді (4) басыңыз. Кері санақты көрсету режимі STAND-ALONE (Бөлек) таймер сияқты (осы нұсқаулықтың ВЕБ нұсқасындағы STAND-ALONE Timer (Бөлек таймер) тарауын қараңыз).

Таймер керу санауды аяктаған кезде, дыбысты сигнал шығады және пісіру аймағы өшеді.

Таймерді өшіру үшін:

• (2) пісіру аймағын тандаңыз

• таймер узактығын 0.00 мәніне — + (5) көмегімен орнатыңыз.

- Куатты шектеу

"Куатты шектеу" функциясы құрылғының қуатты максимальды тұтынуын шектеу, барлық белсенді пісіру аймақтарында тұтынылатын қуатты реттеу, пісіру панелінің жалпы тұтынылатын қуаты белгіленген максимальды тұтыну деңгейінен аспайтындығына кепілдік ретінде пайдалануға мүмкіндік береді.

Ескертпе: бул параметр пісіру панелі өшірулі, бірақ розеткаға қосулы кезде немесе розеткаға қайта

косылған соң 2 минут өткеннен кейін ⏻ ON/OFF (1) (Қосу/өшіру) түймесін басу арқылы орнатылуы тиіс.

Куат шектеуін орнату үшін:

.(A) түймесін басыңыз (ол кұрылғы іске қосылған сөң алғашқы 2 минут бойы жыпылыктайды)

• ( A ) түймесін басып тұрып, пісіру аймақтарының таңдау/көрсету аймақтарының (2) барлығын бір- бірлел сағат тіліне қарсы бағытта басып шығыңыз, басуды алдыңғы оң жақ аймақтан (FR) бастаңыз; әрбір басуда дыбысты сигнал шығады, ал барлық дисплейлер (2) басылған кезде, түймені жіберуге болады:

осы кезде артқы сол жақ аймақтың (RL) дисплейі (2)

көрінеді, ол параметрді орната беруге болатынын көрсету үшін және белгілерін кезекпен көрсетеді.

• (RL-2) (арткы сол жақ 2) дисплейін тандап, саусағыңызды дисплейде және белгілері көрінгенше тандау жолағы (3) бойымен сырғытыңыз; Дисплей (FL-2) (Алдыңғы сол жақ 2) ағымдағы параметрді мына кестедегі мәндермен көрсетеді:

Көрсетілген мән Қуат (кВт)
0	7,4 кВт (әдепкі параметр)
1	4,5 кВт
2	3,1 кВт

Куатты шектеу параметрін өзгерту үшін:

• Дисплейді (FL-2) (алдыңғы сол жақ) басып, саусакты тандау жолағымен (3) жылжыту арқылы

жаңа параметрді орнатыңыз. Жасалған тандауды сақтау үшін, ON/OFF (1) (Қосу/Өшіру) түймесін 2 секунд басып тұрыңыз; орнатудың сәтті аяқталғанын растау үшін, үзак дыбысты сигнал шығады.

• Көпір аймактары

Bridge (Kənip) функциясының арқасында пісіру аймақтары бір куат деңгейіндегі жалғыз аймақты жасай отырып, аралас күйде жұмыс істей алады. Бүл функция үлкен кәстрөлдер мен табалар тамақты біркелкі пісуіне мүмкіндік береді.

Алдыңғы пісіру аймағын тиісті артқы аймақпен аралас пайдалануға болады (осы функция қай аймактарда бар екенін көру үшін осы нұсқаулықтың суреттерін қараңыз).

Көпір функциясын іске қосу үшін:

- пайдаланғыңыз келген екі пісіру аймағын бір уақытта тандаңыз

- "арткы" пісіру аймағының дисплейі (2) 7 белгісін көрсетеді

• тандау жолағын (3) пайдалану арқылы жұмыс деңгейін (қуатын) орнатуға болады, ол "алдыңғы" аймақтың дисплейінде (2) көрсетіледі

Көпір функциясын өшіру үшін іске қосу әрекетін қайталаныз

Ескертпе: "көпір" (Bridge) функциясы барысында іске қосылатын Cooking таймер (Пісіру аймағының таймері) пісіру аймағының автоматты түрде өшірілуіне әкеледі, себебі мүндай жағдайда олар жалғыз аймақ комбинациясы ретінде қабылданады.

Перне күлпы орнатылған функцияларды іске косулы қалпында қалдырған кезде плитаның параметрлеріне байқаусызда тиіп кету арқылы кедергі келтірудің алдын алуға мүмкіндік береді. Іске қосу:

• (10) түймесін басыңыз, өшіру үшін процедураны кайталаңыз.

Ескертпе: перне күлпы белсенді болған кезде басқа кез келген функция басылса, белгісі функцияның жұмыс істеп түрғанын және пісіру панелін пайдалану үшін оны өшіру қажеттігін көрсету үшін жыпылықтайды.

• Автоматты кыздыру

Automatic Heat UP (Автоматты қыздыру) функциясы орнатылған куат деңгейіне тезірек қол жеткізуге мүмкіндік береді; бүл функциямен тамақты күйдіріп алу қаупінсіз тез пісіруге болады, себебі температура

орнатылған деңгейден аспайды. Бүл функция 1 және 8 аралығындағы куат деңгейлері үшін қолжетімді. Іске қосу:

• пісіру аймағы қосулы болған кезде (7) түймесін басыңыз, дисплейде (2) жыпылықтаған Я белгісі пісіру аймағы үшін орнатылған куат мәнімен кезектесіп көрінеді.

Пісіру аймағының қуат деңгейі жоғарылаған кезде: "Автоматты қыздыру" функциясы жаңа температура мәнімен белсенді болып қалады; пісіру аймағының қуат деңгейі төмендеген кезде: автоматты қыздыру функциясы өшіріледі.

Ескертпе: ағымдағымен бірге басқа пісіру аймағын бір уақытта тандаған кезде (7) танбасы жарық қарқындылығымен қайтадан жанады және осы аймақ үшін функцияны іске қосу арқылы істі жалғастыруға болады; кез келген жағдайда, бұл функция, дисплейде (2) көрсетілгендей, өзі орнатылған аймақта белсенді болып қалады.

• Кідірту

Кідірту функциясы пісіру бетіндегі белсенді функцияларды кідіртуге, пісіру қуатын нөлге түсіруге мүмкіндік береді.

Icke косу:

• || (9) түймесін басыңыз, дисплейде (2) // белгісі жыпылықтайды Функцияны ажырату үшін:

• 11 (9) түймесін басыңыз, (3) белгісі жанады • функцияны өшіру үшін тандау жолағын (3) басыңыз/сипаңыз.

Ескертпе: ажыратудан кейін тутін тартқыштың кідіруге дейінгі күйлері қалпына келеді; тутін тартқыш жұмысын бұрын орнатылған параметрлермен жалғастырады.

Ескертпе: егер 10 минуттан кейін "Кідірту" функциясы ажыратылмаса, плитка автоматты түрде ёшеді.

Ескертпе: Pause Function (Кідіру функциясы) сорып шығару жұмысына әсер етпейді.

• "БӨЛЕК" таймер

Таймер функциясы пісіру аймактарынан (және сору аймағынан) тәуелсіз кері санақ болып табылады.

Таймерді іске қосу үшін аймақты/дисплейді (4) басыңыз.

Таймер узактығын орнату үшін (4) аймақта/дисплейде — + (5) көрінетін белгілерін пайдаланыңыз

Ескертпе: баска ешбір пәрмен баспай 10 секунд күтіңіз, осылайша кері санау басталады.

Таймерді максимум 1 сағат 59 минутка орнатуға болады. Аймақта/дисплейде (4) қалған уақыт көрсетіледі; кері санау соңында дыбысты сигнал естіледі.

Ескертпе: Калған уақыт 10 минуттан аз болған кезде, таймерде бірінші сан енгізілген соң тұрақты көрінетін нүкте пайда болады.

Көрсетілген мән	Қалған үақыт
1.35	1 сағ 35 сек
1.35	1 мин 35 сек

Таймерді өшіру үшін:

- аймакты/дисплейді (4) танданыз

• таймер узактығын — + (5) кемгімен 0.00 етіп орнатыңыз

- Температура реттегіші (ескерту функциясы)

Температура реттегіші қызуды тұрақты температурада, онтайландырылған қуат деңгейінде сақтауға мүмкіндік береді; піскен тамақты жылы күйінде сақтауға өте

жақсы. "Температура реттегіші" функциясы түймесін бір басқанда іске қосылады.

белгісі температура реттегіші жұмыс істеп жатқан аймақтың дисплейінде (2) пайда болады

Ескертпе: ағымдағымен бірге басқа пісіру аймағын бір уақытта тандаған кезде (8) танбасы жарық қарқындылығымен қайтадан жанады және осы аймақ үшін функцияны іске қосу арқылы істі жалғастыруға болады; кез келген жағдайда, бұл функция, дисплейде (2) көрсетілгендей, өзі орнатылған аймақта белсенді болып қалады.

• Өшіру және ажырату үшін ⚙≡ (8) түймесін дисплейде (2) көрсетілген деңгей мәні ☐ болғанша тағы басыңыз.

Ескертпе: егер "Температура реттегіші" (Ескерту функциясы) режимінде бірнеше режим жұмыс істеп

турса, тандау аймағын (2) тандау арқылы алдымен қалаган аймақты танданыз; функцияны сонымен қатар

жылжыту жолагымен (3) куатты 0 деңгейіне дейін апару арқылы өшіре аласыз.

ТУТИН СОРФЫШТЫ ПАЙДАЛАНУ

• Түтін сору жүйесін іске қосу:

• Пісіру панелін "пісіру панелін пайдалану" бөліміндегі "Іске қосу" тарауында көрсетілгендей іске қосыңыз;

• Сору жылдамдығы (қуаты):

Тутін сорғышта 3 және 4 аралығындағы 4 жылдамдық (қуат) деңгейі бар,

Саусактарыңызды тандау жолағы (3) бойымен жылжытыңыз: куат деңгейін көбейту үшін онға қарай, ал куат деңгейін азайту үшін солға қарай.

Ескертпе: Орнатылған куат деңгейі тандау/көрсету аймағында (12) көрінеді

- Куат кушейткіш

Түтін сорғыш "Қуат артырғыш" деп аталатын тағы 1 қосымша түтін сору деңгейімен жабдыкталған; ол уақытпен шектелген және ол 5 минутқа созылады.

Оны тандау үшін саусағыңызды тандау жолағы бойымен (3) сырғытыңыз (4 деңгейінен басқасын); сонда мына жыпылықтаған белгі көрінеді:

Ескертпе: бес минуттан соң куат бұрын орнатылған деңгейге оралады.

• Автоматты режим

Плита ең сәйкес жылдамдыкпен қосылады және сору сыйымдылығын пісіру аймақтарында пайдаланылатын максимальды пісіру деңгейіне сәйкестендіреді.

Пісіру аймактары өшірілген кезде, сорып шығарғыштың жылдамдығы біртіндеп азайып, қалдық су мен иісті жою үшін бейімделеді.

Бул функцияны косу үшін:

( A )(14) түймесін басыңыз;

Ажырату үшін осы әрекетті қайталаңыз.

Ескертпе: егер автоматты жұмыс барысында 1 және 4 аралығындағы жылдамдықтар тандау жолағы (3) көмегімен тандалса, автоматты жұмыс токтатылады; ал егер, бір жағынан, Куат артырғыш тандалса, таймер уақыты аяқталған соң автоматты жұмыс жалғасады, сол арада (А) белгісі жыпылықтап тұрады.

Ескертпе: егер пісіру панелі автоматты жұмыс істеу режимі белсенді болған кезде өшірілсе, түтін сорғыштың желдеткіші біртіндеп токтайды.

- Сузгінің толғанын көрсететін индикатор

Түтін тартқыш техникалық күтім көрсетілуі қажет болған кезді көрсетеді:

Көмір/керамика иіс сүзгілері үшін FILTER (13) шамы жанады

Май сүзгісі үшін FILTER (13) шамы жанады және жыпылыктайды

Ескертпе: бул функция әдепкі параметр бойынша ажыратулы болады (оны іске қосу жолын "Сүзгінің толғанын көрсететін индикатордың іске қосылуы" бөлімінен көріңіз)

- Сузгінің толғанын көрсетуді қайта орнату

Сүзгілерге (май және/немесе көмір/керамика) техникалық қызмет көрсеткен соң, FILTER (13) түймесін басып тұрыңыз; ол өшеді де, индикатор санағышы қайта басталады.

- Сузгілердің толғанын білдіретін индикатордың қосылулы

Ескертпе: Бул индикатор әдетте өшірулі болады.

Оны іске қосу үшін бағдарламалау үшін, мыналарды орынданыз:

• пісіру панелін іске қосыңыз ①

- шығару моторы мен пісіру аймақтары өшірулі болған кезде, (12) тандау аймағын басыңыз

- HOOD (11) түймесін дисплейде (12) кезекпен жыпылыктайтын F және G әрінтері көрінгенше басып тұрыңыз.

F = көмір/керамика иіс сүзгілері; G = май сүзгілері;

• туракты жанған FILTER (13) шамын басыңыз.

• көмір/керамика иіс сүзгісінің белсендірілгенін растау үшін HOOD (11) (Түтін сорғыш) түймесін тағы басыңыз.

МАЙ СУЗГІСІ

- 6. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100

• жыпылықтаған FILTER (13) шамын басыңыз.

- май сүзгісінің индикаторының белсендірілгенін растау үшін HOOD (11) түймесін тағы басыңыз.

KYAT KECTECI

Куат деңгейі Пісіру түрі			Пайдалану (тамақ дайындау тәжірибесі мен әдеттеріне байланысты)
Максимум йуат	Р	Тез қыздыру	тамақ температурасын қысқа уақыт ішінде су қайнау нүктесіне дейін көтереді немесе тамақ сұйықтығын тез қыздырады
	8.9	Құыру - қайнату	қызарту, пісіруді бастау, қатырылған тағамдарды құыру, тез қайнату
Жоғарлы йуат	7.8	Қызарту - құыру - қайнату - отқа қақтау	қызарту, тез қайнату, пісіру және отқа қақтау (5-10 минуттық қысқа уақыт ішінде)
	6.7	Қызарту - пісіру - бұқтыру - құыру - отқа қақтау	қызарту, баяу қайнату, пісіру және отқа қақтау (10-20 минуттық орташа уақыт ішінде), қосымша құралдарды алдын ала қыздыру
Орташа йуат	4.5	Пісіру - бұқтыру - құыру - отқа қақтау	бұқтыру, аздап қайнату, пісіру (ұзак уақыт), макарон түздығы
	3.4	Пісіру - баяу қайнату - қоюлату - көпірту	ұзак пісіру (құріш, соустар, құырылған ет, балық), сұйықтықтар (мысалы, су, шарап, сорпа, сүт), макарон түздығы
	2.3	Пісіру - баяу қайнату - қоюлату - көпірту	ұзак пісіру (бір литрден аз көлемдер: құріш, соустар, құырылған ет, балық), сұйықтықтар (мысалы, су, шарап, сорпа, сүт)
Тіменгі йуат	1.2	Еріту - жібіту - жылы күйде сақтау - араластыру	сарымайды еріту, шоколадты жайлап еріту, шағын өнімдерді жібіту
	1	Еріту - жібіту - жылы күйде сақтау - араластыру	жаңа піскен тағамның, кішкене бөліктерін жылы күйінде ұстау немесе тағамды ұсынуға болатын температурада ұстап түру және крем-ризотто
ШІРУ	0	Беткі бөлікке қолдау көрсету	Плита қүту немесе өшіру режимінде болады (Н-Л-О арқылы сигнал берілетін тамақ пісіруден кейін қалуы мүмкін қалдық қызу)

Ескеріңіз! Кандай да бір тазалау не техникалық қызмет көрсету жұмыстары алдында тамақ пісіру аймақтарының өшірулі екенін және қызу индикаторы сөнгенін тексеріңіз.

Өнімге техникалық қызмет көрсету үшін орнату соңында осы таңбамен белгіленген суреттерді караңыз.

- Индукциялық плитаны тазалау

Плитканы әр пайдаланған сайын тазалап қою керек.

Маңызды:

- Абразивті губкаларды, шаю губкаларын пайдалануға болмайды. Оларды пайдалансаңыз, уақыт өте келе шыны закымдануы мүмкін.

• Жабык пеш буріккіштері немесе дақ кетіргіштер сияқты тітіркендіргіш химиялық жуғыш заттарды қолданбаныз.
  • БУМЕН ТАЗАЛАГЫШТАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!!!

Эр пайдаланған сайын, тамақ қалдықтары мен дақтарын кетіру үшін плитаны салқын әрі таза қүйінде ұстаңыз. Қант немесе қант мөлшері жоғары тағамдар плитаны зақымдайды және оларды дерев кетіру керек. Түз. қант және құм шыны беткейді зақымдауы мүмкін. Плитаны тазалау үшін жұмсақ шүберекті, қағаз сулгіні немесе арнайы құралдарды пайдаланыңыз (Өндірушінің нұсқауларын қадағалаңыз).

•XD Суйыктык жинау арнасын тазалау:

Егер кэстрөлдерден сүйықтықтар көп мөлшерде байқаусызда төгілсе, оны қалдықтарды кетіру және тазалықтың максимальды деңгейін қамтамасыз ету үшін өнімнің түбіндегі су төгу клапанымен ағызып жіберуге болады.

Толык және терең тазарту үшін төменгі сүйықтықты

жинау арнасын толығымен алып тастауға болады.

Тор ыстық сумен және бейтарап жуғыш қоспамен қолмен жуылып, одан кейін тотықтанудың алдын алу үшін толық кептірілуі керек.

• Түтін сорғыштың желдеткішін тазалау:

Тазалау үшін ТЕК бейтарап сабынға малынған дымқыл шуберекті пайдаланыңыз.

ТАЗАЛАФЫШ АСПАПТАРДЫ НЕ КУРАЛДАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!

Абразивті кұрамдастары бар өнімдерді пайдалануға болмайды. СПИРТТИ ПАЙДАЛАНУГА БОЛМАЙДЫ!

• ХА Май сүзгісіне техникалық қызмет көрсету:

Тамаç пісіру кезінде шығатын май бөлшектерін тартып алады.

Агрессивті емес жуу құралдарын пайдалана отырып, қолмен немесе ыдыс жуғышта төмен температурада және қыска циклде айына бір рет (немесе сүзгінің толғанын көрсететін жүйе тазалау қажеттігін көрсеткен кезде) жүү қажет. Ыдыс жуғышта тазаланғаннан кейін металл май сүзгісінің түсі оңып кетуі мүмкін, бірақ оның сүзу сипаттамалары өзгеріссіз қалады.

- Керамикалық белсендірілген көмір сүзгісіне техникалық қызмет көрсету (тек рециркуляциялық нүсқа үшін):

Тамаç пісіру кезінде шығатын жағымсыз істерді жояды. Өнімде ніс сүзгісі бар.

Узак уақыт қолданғаннан кейін сүзгілер іістерге қанығуы мүмкін, бұл пісірілетін тамақ түріне және май сүзгісінің майдан қаншалықты жиі тазаланатынына байланысты. Йіс сүзгілерін 45 минут 200°C дейін қыздырылған пеште әр 2/3 айда термиялық әдіспен қалпына келтіруге болады. Сүзгіні дұрыс қалпына келтіру оның 5 жыл бойы үздіксіз тиімді жұмыс істеуін қамтамасыз етеді.

Ескеріңіз! Сүзгілерді жабық пештің түбіне емес, аралық биіктікте орналасқан науаға салыңыз.

5. КОЛДАУ КЫЗМЕТИ

АКАУЛЫКТАРДЫ ЖОЮ КЕСТЕСІ

Акпараттық код	Сипаттамасы	Ыктимал себептері	Шешімі
	Пірмен аймалы шамадан тыс жо larы температура ́а байланысты ́шеді	Электронды́и білшектерді́ ішіндегі температура тым жо larы	́айта пайдаланбас бірын плитаны́и салында́анын кітіїз
	Контейнер йлеспейді	Магнит ́асиеті жо‘ал’ан	Кістрілді алып таста́ыз
	Пайдаланушы интерфейсі мен индукция модулі арасында́ы байланыс а́аулары	Модульге ́уат келіп тір‘ан жо‘; ́уат кабелі дірыс жал’анба’ан немесе а́аулы	Плитаны электр желісінен алып тастап, байланысты тексеріїз
Басіа ́ате сигналдары ́шін	Тітынушыларды ́олдау ́ызметіне ́ю’ырау шалып, ́ате коды туралы есеп беріїз

ТУТЫНУШЫЛАРДЫ КОЛДАУ КЫЗМЕТИ

Тітынушыларды ʃолдау ʃызметіне хабарласу алдында

Егер тексерулерден кейін алау жойылмаса, е жалын Тітынушыларды өолдау орталылына хабарласылыз.

ET
