Өнім түрі	Тоңазытқыш-мұздатқыш
Бренд	Whirlpool
Модель	W84TE 73 M
Климаттық класс	SN, N, ST, T (10°C ден 43°C дейін)
Салқындатқыш	R600a (isobutane)
Салқындату технологиясы	Желдеткіші бар жаңа буын (No Frost)
Мұздатқыштың жұлдыздар саны	4 жұлдыз
Арнайы функциялар	Super Cool, Super Freeze, Economy, Holiday, Бала қауіпсіздігі, Экран үнемдеу, Сусындарды салқындату
Ауа сүзгісі	Active Fresh Filter (кейбір үлгілерде)
Ионизатор	Белсенді оттегі (кейбір үлгілерде)
Мұз салатын ыдыс	Icematic (кейбір үлгілерде)
Жарықтандыру	LED
Жаңа тағамдар бөлімі	Иә
Ылғалдылықты бақылау	Иә, көкөніс жәшігінде
Температура индикаторы	Иә, OK белгісімен
Реттелетін есік сөресі	Иә, 5 позиция
Бала құлпы	Иә
Температура дабылы	Иә
Дисплей	Сандық экран басқару панелімен
Электр қуаты	220-240 V, 50 Hz
Күтім	Жылы сабынды сумен тазалау, абразивті өнімдерден аулақ болу
Қосалқы бөлшектер	parts-selfservice.whirlpool.com сайтында қолжетімді
Сатудан кейінгі қызмет	Уәкілетті қызметке хабарласыңыз

Жиі қойылатын сұрақтар - W84TE 73 M WHIRLPOOL

Тоңазытқыштың температурасын қалай реттеуге болады?

Тоңазытқышты реттеу түймесін басып, +8°C, +6°C, +5°C, +4°C, +2°C немесе Super Cool режимін таңдаңыз. Мән жыпылықтайды, содан кейін 1 секунд баспағаннан кейін бекітіледі.

Super Cool режимін қалай қосуға болады?

Тоңазытқышты реттеу түймесін Super Cool белгісі пайда болғанша басыңыз. Дыбыстық сигнал екі рет шығады. Режим 24 сағаттан кейін автоматты түрде немесе қайта басу арқылы қолмен өшіріледі.

Дисплейде SR көрсетілсе не істеу керек?

SR коды температура мәселесін білдіреді. Мұздатқыш бөлімі үшін есіктің жабық екенін тексеріңіз және температураны төмендетіңіз немесе Super Freeze режимін қосыңыз. Егер мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Тоңазытқыштың ішін қалай тазалауға болады?

Құрылғыны ажыратыңыз. Беттерді жұмсақ шүберекпен және жылы сабынды сумен тазалаңыз. Ешқашан абразивті, жанғыш немесе коррозиялық өнімдерді қолданбаңыз. Қайта қоспас бұрын жақсылап кептіріңіз.

Economy режимін қалай пайдалануға болады?

Режим түймесін Eco белгісі пайда болғанша басыңыз. 1 секундтан кейін режим қосылады (дисплейде 'E' көрсетіледі). Super Cool және Super Freeze режимдерін таңдауға болады және олар Economy режимін жояды.

Бала қауіпсіздігін қалай қосуға болады?

Мұздатқыш пен тоңазытқышты реттеу түймелерін бір уақытта 5 секунд басыңыз. Құлыптау белгісі пайда болады. Өшіру үшін сол әрекетті қайталаңыз.

Неліктен тоңазытқыштың түбінде су бар?

Бұл есіктің жиі ашылуына немесе автоматты жібітуге байланысты болуы мүмкін. Ағызу тесігінің бітеліп қалмағанын тексеріңіз. Оны жұмсақ таяқшамен тазалаңыз.

Есіктің ашылу бағытын қалай өзгертуге болады?

Алдыңғы тұтқалары жоқ үлгілерде ашылу бағытын өзгертуге болады. Бұл операцияны орындау үшін уәкілетті қызметке хабарласыңыз. Өзіңіз жасауға тырыспаңыз.

Температура индикаторындағы OK белгісі нені білдіреді?

OK белгісі ең суық аймақтың температурасы дұрыс екенін көрсетеді (шамамен 0-4°C). Егер ол пайда болмаса, термостатты реттеуді азайтыңыз және қайта тексеру алдында 12 сағат күтіңіз.

Жаңа тағамдарды қалай тез мұздатуға болады?

Super Freeze режимін 24 сағат бұрын қосыңыз. Тағамдарды мұздатқыш бөліміне, жақсырақ жылдам мұздату сөресіне қойыңыз. Ең жоғары мөлшер белгіде көрсетілген. 24 сағаттан кейін қалыпты реттеуге оралуға болады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ W84TE 73 M WHIRLPOOL

Құрылғыны пайдаланбас бұрын қауіпсіздік нұсқауларын оқып шығыңыз. Болашақта анықтама алу үшін қолжетімді жерде

сақтап қойыңыз. Бұл нұсқаулар мен құрылғының өзі әрдайым сақтау қажет маңызды қауіпсіздік ескертулерін ұсынады. Өндіруші

осы қауіпсіздік нұсқауларын сақтамау, құрылғыны тиісінше пайдаланбау немесе басқару элементтерін дұрыс теңшемеу салдарынан туындайтын ақауға қатысты кез келген жауапкершіліктен бас тартады.

⚠️ Өте кішкентай балаларды (0-3 жас аралығында) құрылғыдан алыс ұстау керек. Кішкентай балаларды (3-8 жас аралығында), егер олар үнемі бақылауда болмаса, құрылғыдан алыс ұстау керек. 8 жастан асқан балалар, сондай-ақ физикалық, сезімталдық немесе ақыл-ой қабілеті шектеулі немесе тәжірибесі мен білімі аз адамдар бұл құрылғыны олар бақылауда болған немесе қауіпсіз пайдалану

бойынша нұсқаулар алған және ықтимал қауіптерді түсінетін жағдайда ғана пайдалана алады. Балалардың құрылғымен ойнауына тыйым салынады. Балалардың қараусыз құрылғыны тазалап, оған қызмет көрсетуіне тыйым салынады.

3-8 жас аралығындағы балаларға мұздатқыш техникаға өнім салуға және шығаруға рұқсат етіледі.

⚠️ АБАЙЛАҢЫЗ: Құрылғы таймер сияқты сыртқы ауыстырып-қосқыш немесе бөлек қашықтан басқарылатын жүйемен басқаруға арналмаған.

⚠️ Бұл құрылғы тұрмыстық және ұқсас мақсаттарда пайдалануға арналған, мысалы: дүкендердегі, кеңселердегі және басқа жұмыс орталарындағы қызметкерлерге арналған асүй аймақтары;

фермадағы үйлер; қонақүйлердегі, мейманханалардағы, “төсек-таңғы ас” және басқа тұрғын орталарда клиенттер тарапынан.

⚠️ Бұл құрылғы кәсіби пайдалануға арналмаған. Құрылғыны сыртта пайдаланбаңыз.

⚠️ Құрылғының ішінде пайдаланылатын шам тұрмыстық мақсатта пайдалануға арналған және үй ішінде бөлмені жарықтандыруға арналмаған (ЕҚ реттеуі 244/2009).

⚠️ Құрылғы тақтайшада көрсетілген климаттық класқа сәйкес қоршаған ортаның температурасы келесі ауқымдарда болатын жерлерде пайдалануға арналған. Егер құрылғы көрсетілген ауқымнан тыс температурада ұзақ уақыт қалса, дұрыс жұмыс істемеуі мүмкін. Климаттық кластың қоршаған орта температурасы:

SN: 10°C - 32°C аралығында ;

N: 16°C - 32°C аралығында

ST: 16°C - 38°C аралығында ;

T: 16°C - 43°C аралығында

Бұл құрылғы СС элементтерін қамтымайды. Тоңазытқыш агент контуры R600а (НС) фреонын қамтиды. Изобутан (R600а) бар құрылғылар: Изобутан — қоршаған ортаға әсері жоқ, бірақ жанғыш табиғи газ. Дегенмен тоңазытқыш агент контурының түтіктері, әсіресе тоңазытқыш агент контурын босату барысында зақымдалмайтынына көз жеткізіңіз.

⚠️ НАЗАР АУДАРЫНЫЗ: Құрылғының тоңазытқыш агент контурының түтіктерін зақымдамаңыз.

НАЗАР АУДАРЫНЫЗ: Құрылғы корпусындағы немесе кірістірілген құрылымдағы желдету саңылауларының бітелмеуін қадағалаңыз.

Процесін жылдамдату үшін өндіруші ұсынғаннан басқа механикалық, электрлік немесе химиялық заттарды қолданбаңыз.

⚠️ НАЗАР АУДАРЫНЫЗ: Өндіруші нақты рұқсат берген түрге

жатпайтын электр құрылғыларын пайдаланбаңыз немесе құрылғы бөліктерінің ішіне салмаңыз.

⚠️ НАЗАР АУДАРЫНЫЗ: Суды мұздатқышты сумен қамтамасыз ету көзіне тікелей сақтамаңыз.

жалғанбаған мұз генераторы және/немесе су диспенсері ауыз сумен толтырылуы керек.

НАЗАР АУДАРЫНЫЗ: Автоматты мұз генераторы және/немесе су диспенсерлері 0,17 - 0,81 МПа (1,7 - 8,1 бар) аралығындағы құбыр су қысымы бар ауыз сумен ғана қамтамасыз ететін сумен қамтамасыз ету көзіне жалғануы керек.

⚠️ Аэрозоль баллондары сияқты жарылғыш заттарды сақтамаңыз және бензинді немесе басқа жанғыш материалдарды құрылғының ішіне немесе жанына қоймаңыз немесе пайдаланбаңыз.

⚠️ Мұз қаптамаларының (кей үлгілермен бірге беріледі) ішіндегісін (уытты емес) жұтып қоймаңыз. Мұз текшелерін немесе балмұздақты мұздатқыштан шығарғаннан кейін бірден жемеңіз, себебі олар үсікке әкелуі мүмкін.

⚠️ Қолжетімді желдеткіш қақпағының ішіндегі ауа сүзгісін пайдалануға арналған өнімдер үшін сүзгі тоңазытқыш жұмыс істеп тұрған кезде әрдайым өз орнында болуы керек.

⚠️ Сұйықтықтары бар шыны ыдыстарды мұздатқышта сақтамаңыз, себебі олар сынуы мүмкін. Желдеткішті (бар болса) азық-түліктермен бөгемеңіз.

Азық-түлікті салғаннан кейін, бөлімдердің есіктері, әсіресе мұздатқыш есігі, дұрыс жабылатынын тексеріңіз.

Зақымдалған төсемдерді мүмкіндігінше тезірек ауыстыру керек.

Тоңазытқыш бөлімін тек балғын азық-түліктерді сақтау үшін, ал мұздатқыш бөлімін мұздатылған тағамдық өнімдерді, мұздатылатын балғын азық-түлікті сақтау және мұз текшелерін жасау үшін пайдаланыңыз.

Ішкі беттерге тікелей жанасудың алдын алу үшін, оралмаған азық-түлікті тоңазытқыш немесе мұздатқыш бөлімдерінде сақтамаңыз.

Құрылғыларда арнайы бөлімдері (балғын азық-түлік бөлімі, нөл градустық қорап, ...) болуы мүмкін. Өнімнің арнайы буклетінде өзгеше көрсетілмесе, балама өнімділік сақталып, олар алып тасталуы мүмкін.

К-пентан оқшаулағыш көбікте көбіктенгіш заттек ретінде пайдаланылады және жанғыш газ болып табылады.

Құрылғының әртүрлі бөлімдеріне әртүрлі температура таратылатынын есепке ала отырып, құрылғының арнайы азық-түлік түрлері сақталатын көптеген бөлімдеріне төмендегілер кіреді:

1) Тоңазытқыш бөлігінің және есігінің жоғарғы аймағы - температура аймағы: Тропикалық жемістер, консервілер, сусындар, жұмыртқа, тұздықтар, маринадтар, сарымай, джем сақталады.

2) Тоңазытқыш бөлігінің ортаңғы аймағы - салқындату аймағы: ірімшік, сүт, сүт өнімдері, йогурт сақталады.

3) Тоңазытқыш бөлігінің төменгі аймағы - ең салқын аймақ: Ет дәмтатымдары, тәттілер, ет және балық, сүзбелі торт, балғын паста, қаймақ, песто/сальса, үй тағамы, пісірілген крем, пудинг және кілегейлі ірімшік сақталады.

4) Тоңазытқыштың төменгі бөліміндегі жеміс және көкөніс тартпасы: Көкөністер мен жемістер (тропикалық жемістерден басқа) сақталады.

5) Салқындатқыш бөлімі: Ең салқын тартпада тек ет пен балық сақталады.

Азық-түліктің бүлінуіне жол бермеу үшін келесілерді орындаңыз:

– Есікті ұзақ уақыт ашып тұру құрылғы бөлімдеріндегі температураның артуына айтарлықтай әсер етуі мүмкін.

– Азық-түлікке жанасуы ықтимал беттерді және қолжетімді кептірілгеннен кейін, жүйелерін жүйелі түрде тазалаңыз. Пайдаланылған қаптама (пластик, пенопласт бөлшектері және т.б.)

– Су бактары 48 сағаттан пайдаланылмаса, оларды тазалаңыз; су 5 күн ішінде ағызылмаған болса, сумен қамтамасыз ету көзіне жалға су жүйесін шайыңыз.

– Шикі ет пен балықты тоңазытқыштағы тиісті контейнерлерге басқа заттарға тимейтіндей немесе олардың үстіне төгілмейтіндей етіп сақтаңыз.

– Екі жұлдызды азық-түлік сақтау бөлімдерінде алдын ала мұздатылған өнімдерді сақтауға, балмұздақтар мен мұз текшелерін сақтауға немесе жасауға болады.

– Балғын азық-түлікті бір, екі немесе үш жұлдызды бөлімдерде мұздатпаңыз.

– Жұмыс істеп тұрған тоңазытқыш ұзақ уақытқа бос қалдырылса, өшіріңіз, ерітіңіз, тазалаңыз, кептіріңіз және құрылғының ішінде зең пайда болмауы үшін, есігін ашып қойыңыз.

⚠️ Құрылғыны екі немесе одан көп адам көтеруі және орнатуы керек - жарақат алу қаупі бар. Қаптамадан шығарып орнату үшін қорғаныш қолғапты пайдаланыңыз — кесу қаупі бар.

⚠️ Орнату, сумен қамтамасыз ету (бар болса), электр қосылымдары мен жөндеу жұмыстары білікті маман тарапынан орындалуы керек. Пайдаланушы нұсқаулығында көрсетілмесе, құрылғының қандай да бір бөлігін жөндеуге немесе ауыстыруға болмайды. Балаларды орнату орнына жақындатпаңыз. Құрылғыны

қаптамадан шығарғаннан кейін, оның тасымалдау барысында зақымдалмағандығына көз жеткізіңіз. Ақаулар туындаған жағдайда, дилерге немесе жақын мандағы қызмет көрсету

орталығына хабарласыңыз. Орнатылғаннан кейін, пайдаланылған қаптама (пластик, пенопласт бөлшектері және т.б.)

балалардың қолы жетпейтін жерде сақталуы керек - тұншығу қаупі бар. Кез келген орнату әрекетінен бұрын, құрылғы қуат көзінен ажыратылуы керек - электр тогының соғу қаупі бар.

Орнату барысында құрылғы қуат кабеліне зақым келтірмеуі керек - өрт шығу немесе ток соғу қаупі бар. Құрылғыны орнату процедурасы аяқталғаннан кейін ғана іске қосыңыз.

⚠️ Құрылғыны жылжыту кезінде, еденді (мысалы, паркет) зақымдап алмаңыз. Құрылғыны оның салмағын көтеретін еденге немесе тұғырға және өлшемі мен пайдаланылуына сәйкес келетін орынға орнатыңыз. Құрылғының жылу көздерінен алшақ екенін және төрт табаны тұрақты әрі еденде нық тұрғанын оларды реттеу арқылы тексеріңіз және ватерпас көмегімен құрылғының барлық жағы тегіс тұрғанын тексеріңіз. Тоңазытқыш агент контуры толықтай тиімді екеніне көз жеткізу үшін құрылғыны қоспас бұрын кемінде екі сағат күтіңіз.

НАЗАР АУДАРЫҢЫЗ: Құрылғыны орналастыру кезінде, қуат сымы қысылып қалмағанын немесе зақымдалмағанын тексеріңіз.

НАЗАР АУДАРЫҢЫЗ: Тұрақсыздық себебінен орын алатын қауіпті болдырмау үшін құрылғыны орналастыру және бекіту өндірушінің нұсқауларына сәйкес орындалуы керек.

Тоңазытқышты газ плитасының металл шлангілері, металл газ немесе су құбырлары немесе электр сымдары артқы

қабырғасына (конденсатор ирек қаупі) киіңіз; екі адам болып түтігіне тиіп тұратындай етіп көтеріңіз (жүктемені азайту); бумен тазалайтын жабдықты ешқашан пайдаланбаңыз (электр тогының соғу қаупі). Құрылғыны орнату үшін қажетті барлық өлшем мен аралық орнату бойынша нұсқаулық буклетінде берілген. Өндіруші рұқсат етпеген кәсіби емес жөндеу жұмыстары өндіруші

⚠️ Ол қуат көзінен ажыратылмаса, қауіпсіздікке әкелуі мүмкін. Кәсіби емес жөндеу жұмыстары, электр сымдарын жүргізу немесе техникалық қызмет көрсету ережелеріне сәйкес орнатылмаған жағдайда, ақау немесе зақымға кепілдік тарамайды. Құрылғы бірнеше полюсті ауыстырып-қосқыш арқылы ажыратылуы және олардың шарттары құрылғыға қоса берілген құжатта көрсетілген. Құрылғы электр қауіпсіздігінің мемлекеттік стандарттарына сәйкес жерге тұйықталуы қажет. ⚠️ Терезе бүріккіштері сияқты абразивті немесе

⚠️ Ұзартқыш кабельдерді, бірнеше розеткалар мен адаптерлерді пайдаланбаңыз. Электр құрамдастары пайдаланушыға орнату процедурасынан кейін қолжетімсіз болуы керек. Құрылғыны денеңіз су болғанда немесе жалаң аяқпен тұрғанда пайдаланбаңыз. Бұл құрылғыны қуат кабелі немесе тығыны зақымдалған, дұрыс жұмыс істемейтін, зақымдалған немесе құлатылған жағдайда пайдаланбаңыз.

⚠️ Қуат сымы зақымдалған болса, қауіптің алдын алу үшін дәл сондай сыммен өндіруші, оның қызмет көрсету агенті немесе ұқсас білікті маман тарапынан ауыстырылуы керек - электр тогының соғу қаупі бар.

НАЗАР АУДАРЫНЫЗ: Құрылғының артқы жағына бірнеше тасымалды розеткаларды немесе тасымалды қуат көздерін орналастырмаңыз.

⚠️ НАЗАР АУДАРЫНЫЗ: Қандай да бір техникалық қызмет көрсету жұмыстарын орындамас бұрын, құрылғының өшірілгеніне және қуат көзінен ажыратылғанына көз жеткізіңіз. Дене жарақатын болдырмау үшін қорғаныс қолғабын (жыртылу қаупі) және қорғаныс аяқ киімін (жабық жарақат

қауіпсіздікке әкелуі мүмкін. Кәсіби емес жөндеу жұмыстары немесе техникалық қызмет көрсетуден туындаған ақау немесе зақымға кепілдік тарамайды, олардың шарттары құрылғыға қоса берілген құжатта көрсетілген. ⚠️ Терезе бүріккіштері сияқты абразивті немесе қатты тазалағыштарды, ағартатын тазалағыштарды, жанғыш сұйықтықтарды, тазалау балауыздарын, концентрацияланған жуу құралдарын, пластикалық бөлшектерде, ішкі және есік төсемдерінде мұнай өнімдерін қамтитын ағартқыштар немесе тазалағыштарды пайдаланбаңыз. Қағаз сүлгілерді, ысқыштарды немесе басқа да қатты тазалау құралдарын пайдаланбаңыз.

Қаптама материалы 100% қайта өңдеуге болады және қалдықтарды өңдеу белгісімен

(*) белгіленген

Сондықтан қаптаманың әртүрлі бөліктері жауапкершілікпен және қалдықтардың жойылуын реттейтін жергілікті ережелерге сәйкес жойылуы тиіс.

Бұл құрылғы қайта өңдеуге немесе қайта пайдалануға болатын материалдардан жасалған. Оны қалдықтарды жою бойынша жергілікті ережелерге сәйкес жойыңыз. Тұрмыстық электр құрылғыларын өңдеу, қалпына келтіру және қайта өңдеу туралы қосымша ақпарат алу үшін жергілікті билік органына, тұрмыстық қоқыстарды жинау қызметіне немесе құрылғыны сатып алған дүкенге хабарласыңыз. Бұл құрылғы электрлік және электрондық жабдық қалдықтарына қатысты (WEEE) 2012/19/EU Еуропалық директивасына және 2013 жылғы электрлік және электрондық жабдық қалдықтарына қатысты ережелерге (түзетілген) сай белгіленген. Бұл өнімді міндетті түрде дұрыс жою керек, сонда қоршаған ортаға

және адам денсаулығына төнетін теріс әсерлердің алдын алуға көмектесесіз. Өнімдегі немесе бірге берілген құжаттамадағы

белгісі оның қалыпты тұрмыстық қалдық ретінде өңделмей, электрлік және электрондық жабдықты қайта өңдеу бойынша тиісті жинау орталығына апару керектігін көрсетеді.

Қалыпты желдету үшін орнату нұсқауларын орындаңыз. Өнімнің артқы жағы жеткілікті деңгейде желдетілмейтін болса, қуат тұтынуды арттырып, салқындату тиімділігін нашарлатады. Есікті жиі ашу қуат тұтынуды арттырады. Құрылғының ішкі температурасы мен қуат тұтынуына қоршаған орта температурасы, сонымен қатар құрылғының орналасқан орны әсер етуі мүмкін. Температураны орнатуда осы факторлар есепке алынуы керек. Есікті барынша аз ашыңыз. Мұздатылған азық-түліктерді еріту кезінде, оны тоңазытқышқа қойыңыз. Мұздатылған өнімдердің төмен

температурасы тоңазытқыштағы азық-түлікті салқындатады. Жылы тағамдық өнімдер мен сусындарды құрылғыға салудан бұрын салқындатыңыз. Тоңазытқыштағы дәрелердің орналасуы энергияның тиімді пайдаланылуына әсер етпейді. Азық-түліктерді сөрелерге дұрыс ауа айналымын қамтамасыз ететіндей етіп орналастыру керек (азық-түліктер бір-біріне тимеуі және өнім мен артқы қабырға аралығында бос орын болуы керек). Себеттерді және Stop Frost сөресін (бар болса) алып тастау арқылы мұздатылған өнімдердің сақтау сыйымдылығын арттыруға болады. Компрессордан шығатын шуыл жайлы уайымдамаңыз, бұл қалыпты жұмыс шуылы.

Өнімдегі Парсы шығанағы стандартына сәйкестік белгісі BD-142004-01 төмен кернеулі электр жабдығы мен құрылғылары бойынша Парсы шығанағының техникалық ережесінің барлық талаптарына сәйкестікті көрсетеді.

ЭКОДИЗАЙН - 2020

Бұл құжаттың мақсаты — энергия өнімділігі мен құрылғыны пайдалануды оңтайландыруға көмектесетін ұсыныстар тізімін беру. Бұл тоңазытқыш кіріктірілген құрылғы ретінде пайдалануға арналмаған.

Тоңазытқыш құрылғының есіктері мен қақпақтарын қоқысқа тастамас бұрын, балалар мен жануарлардың ішінде қалмауы үшін алып тастау керек.

Ұсынылған параметр:

- Тоңазытқыш бөлімі: +4°C немесе MED - Мұздатқыш бөлімі: -18°C немесе -20°C Fast/Super Freeze функциясы ең көбі 72 сағаттан кейін автоматты түрде өшіріледі немесе Fast/Super Freeze түймесін басу арқылы қолмен өшіруге болады. Fast/Super Cool функциясы ең көбі 24 сағаттан кейін автоматты түрде өшіріледі немесе Fast/Super Cool түймесін басу арқылы қолмен өшіруге болады.

Мұздату жылдамдығы мен айтарлықтай көп сақтау кеңістігін оңтайландыру үшін, мұздатқыш бөлімін мұздатқыш тартпаларынсыз пайдалануға және азық-түлікті бөлімнің төменгі жағына тікелей салуға болады. Белгілі бір уақыт аралығында мұздатуға болатын балғын азық-түліктің көлемі тақтайшада көрсетілген. Жүктеме шектері себеттермен, клапандармен, тартпалармен, сөрелермен және т.б. анықталады. Жүктелгеннен кейін бұл құрамдастардың әлі де оңай жабылатынына

көз жеткізіңіз.

Азық-түлік қалдықтарын болдырмау үшін онлайн пайдаланушы нұсқаулығында берілген ұсынылған параметр мен сақтау уақыттарын қараңыз. 2/3 мұз науасын сумен толтырып, оны қайтадан мұздатқыш бөліміне салыңыз. Ешбір жағдайда мұзды кетіру үшін өткір заттарды қолданбаңыз.

Үлгі туралы ақпаратты энергиялық тиімділік жапсырмасында көрсетілген QR кодын пайдалану арқылы алуға болады. Сондай-ақ жапсырмада https://eprel.ec.eu-гора.eu дерекқор порталына кіру үшін пайдаланылатын үлгі анықтағышы бар. Егер "салқындатқыш/салқындату" тартпасына арналған мағлұмат тақтайшада орналасқан болса, мағлұмат 2021 жылдың 28 ақпанына дейін жарамды EN 62552:2013 стандартына ғана қолданылады.

Саясаттарды, стандартты құжаттаманы, қосалқы бөлшектерге тапсырыс беру және қосымша өнім туралы ақпаратты website docs.whirlpool.eu және parts-selfservice.whirlpool.com сайтымыздан табуға болады

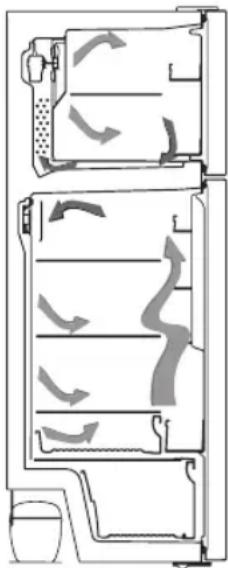

Жаңа, заманауи салқындату жүйесі туралы ақпарат

Жаңа, заманауи салқындату жүйесімен жабдықталған тоңазытқыштардың жұмыс режимі статикалық тоңазытқыштардан ерекшеленеді. Бұдан бөлек тоңазытқыштарда есіктің ойығы мен тағамның ылғалдығының әсерінен мұздатқыш бөлігінде мұз жиналуы мүмкін. Мұндай тоңазытқыштарды жүйелі түрде ерітіп отыру керек; тоңазытқышты арасында өшіріп қойып, мұздатылған тағамдарды қолайлы контейнерлерге салып, мұздатқыш бөлікте жиналған мұзды алып тастау керек.

Жаңа, заманауи салқындату технологиясымен жабдықталған тоңазытқыштарда желдеткіштің көмегімен тоңазытқыш пен мұздатқыш бөліктеріне құрғақ әрі салқын ауа біркелкі жіберіледі. Салқын ауа ылғал мен мұздың пайда болуына жол бермей, тағамды біркелкі және тегіс салқындатады.

Мұздатқыш бөліктің үстіңгі жағында орналасқан желдеткіштен шығатын ауа мұздатқыш бөліктің ішінде ауа өткізгіштің артындағы саңылаудан өткенде салқындайды. Сол уақытта ауа, ауа өткізгіштегі саңылаулар арқылы өтіп, салқын ауаға айналып, ол мұздатқыш бөлікке түгелдей біркелкі таралады.

Мұздатқыш пен тоңазытқыш бөліктерінің арасында ауа өтпейтіндіктен, иістер бір-бірімен араласпайды.

Соның нәтижесінде жаңа, заманауи салқындату технологиясымен жабдықталған тоңазытқышыңыздың қолданылуы оңай, көлемі үлкен әрі сыртқы түр-сипаты көрнекі.

Баскару панелінің қолданылуы

1. Бұл - қатты мұздатуды көрсететін индикатор.
2. Бұл - мұздатқышта орнатылған мәнді көрсететін экран.
3. Бұл - қатты салқындатуды көрсететін индикатор.
4. Бұл - салқындатқышта орнатылған мәнді көрсететін экран.
5. Бұл - дабыл таңбасы.
6. Бұл - үнемді режимнің таңбасы.
7. Бұл - демалыс режимінің таңбасы.
8. Бұл - балалардан құлыптау таңбасы.
9. Бұл мұздатқышта орнатылған мәнді өзгертуге және қажет болса, қатты мұздату режимін іске қосуға мүмкіндік береді. Мұздатқышты -16, -18, -20, -22, -24°C қатты мұздатуға қоюға болады.
10. Бұл салқындатқышта орнатылған мәнді өзгертуге және қажет болса, қатты салқындату режимін іске қосуға мүмкіндік береді. Салқындатқышты 8, 6, 5, 4, 2 °С қатты салқындатуға қоюға болады.
11. Қажет болғанда оның көмегімен режимдерді (үнемді, демалыс) іске қосуға мүмкіндік береді.

Тоңазытқышыңызды пайдалану

Бұл қалай қолданылады?

- Экранға Super freeze (Қатты мұздату) таңбасы шыққанша, мұздатқышты баптау батырмасын басып тұрыңыз. Қоңырау дыбыстық белгі береді. Режим орнатылады.

Бұл режим жүріп жатқанда:

• Салқындатқыш температурасы мен қатты салқындату режимін реттеп отыруға болады. Мұндайда қатты мұздату режимі жалғаса береді.
• Үнемді және Демалыс режимдерін таңдай алмайсыз.
• Қатты мұздату режимін дәл сол таңдау операциясы арқылы жоюға болады.

Super cool режимі (Қатты салқындату режимі)

Бұл қалай қолданылады?

- Экранда Super cool (Қатты салқындату) таңбасы шыққанша салқындатқышты баптау батырмасын басып тұрыңыз. Қоңырау дыбыстық белгі береді. Режим орнатылады.

Бұл режим жүріп жатқанда:

• Мұздатқыштың температурасы мен қатты мұздату режиміне өзгеріс енгізуге болады. Мұндайда қатты салқындату режимі жалғаса береді.
• Үнемді және Демалыс режимдерін таңдай алмайсыз.
• Қатты салқындату режимін дәл сол таңдау операциясы арқылы жоюға болады.

Бұл қалай қолданылады?

• Эко таңбасы шыққанша "Режимдер батырмасын" басып тұрыңыз.
• Егер 1 секунд ішінде батырма басылмаса. Режим орнатылады. Эко таңбасы 3 рет жыпылықтайды. Режим орнатылғанда, қоңырау дыбыстық белгі береді.
• Мұздатқыш пен тоңазытқыштың температура секторлары "Е"-ні көрсетеді.
• Үнемді режим таңбасы мен Е режим аяқталғанға дейін жанып тұрады.

Бұл режим жүріп жатқанда:

• Мұздатқышты реттеп отыруға болады. Үнемді режимді жойғанда, таңдалған баптау мәндері өзгеріссіз қала береді.
• Салқындатқышты реттеп отыруға болады. Үнемді режимді жойғанда, таңдалған баптау мәндері өзгеріссіз қала береді.
• Қатты салқындату және қатты мұздату режимдерін таңдауға болады. Үнемді режим автоматты түрде жойылып, таңдалған режим іске қосылады.
• Үнемді режимді жойғаннан кейін, демалыс режимін таңдауға болады. Содан соң таңдалған режим іске қосылады.
• Оны жою үшін, режимді қосу батырмасын басуыңыз керек.

Демалыс режимі

Бұл қалай қолданылады?

• Демалыс таңбасы шыққанша "Режимдер батырмасын" басып тұрыңыз.
• Егер 1 секунд ішінде батырма басылмаса, режим орнатылады. Демалыс таңбасы 3 рет жыпылықтайды. Режим орнатылғанда, қоңырау дыбыстық белгі береді.
• Салқындатқыш температурасының секторы "--" белгісін көрсетеді.
• Демалыс режимі таңбасы мен "--" режим аяқталғанға дейін жанып тұрады.

Бұл режим жүріп жатқанда:

• Мұздатқышты реттеп отыруға болады. Демалыс режимін жойғанда, таңдалған баптау мәндері өзгеріссіз қала береді.
• Салқындатқышты реттеп отыруға болады. Демалыс режимін жойғанда, таңдалған баптау мәндері өзгеріссіз қала береді.
• Қатты салқындату және қатты мұздату режимдерін таңдауға болады. Демалыс режимі автоматты түрде жойылып, таңдалған режим іске қосылады.

• Демалыс режимін жойғаннан кейін, үнемді режимді таңдауға болады. Содан соң таңдалған режим іске қосылады.

- Оны жою үшін, режимді қосу батырмасын басуыңыз керек.

Сусын салқындату режимі

Бұл қалай қолданылады?

- Бұл режим реттелген уақыт ішінде сусындарды салқындату үшін қолданылады.

Бұл режим жүріп жатқанда:

• Мұздатқыш батырмасын 5 секунд басып тұрыңыз.
• Мұздатқыштың мәнін орнату экранында арнайы анимация көрсетіле бастап, салқындатқыштың мәнін орнату экранында 05 жыпылықтайды.
• Уақытты орнату үшін (05 - 10 - 15 - 20 - 25 - 30 минут), салқындатқыш батырмасын басыңыз.
• Уақытты таңдап болған соң, сандар экранда 3 рет жыпылықтап, дыбыстық белгі беріледі.
• Егер 2 секунд ішінде ешқандай батырма басылмаса, уақыт орнатылады.
• Кері санақ орнатылған уақыттан бастап әр минут сайын жүреді.
• Қалған уақыт экранда жыпылықтап тұрады.
• Бұл режимді болдырмау үшін, мұздатқышты баптау батырмасын 3 секунд басып тұрыңыз.

Балалардан қорғау құлпы функциясы

Бұл қалай қолданылады?

- Балалардың батырмалармен ойнап, сіз орнатқан баптауларды өзгертіп тастамауы үшін, құрылғыда балалардан қорғау құлпы орнатылған.

Балалар құлпын қосу

Freezer (Мұздатқыш) және Cooler (Салқындатқыш) түймелерін бірге 5 секунд басып тұрыңыз.

Бұл режим жұмыс істеп тұрғанда:

Freezer (Мұздатқыш) және Cooler (Салқындатқыш) түймелерін бірге 5 секунд басып тұрыңыз.

Ескертпе: Электр қуаты өшіп қалса немесе тоңазытқыш өшіп қалса, балалар құлпы да өшіп қалады.

• Бұл режимді қосу үшін, режимдер түймесін 5 секунд басып тұрыңыз.
• Егер режим қосулы тұрғанда 5 секунд ішінде ешқандай түйме басылмаса, басқару панелінің индикаторлары өшеді.
• Егер басқару панелінің индикаторлары өшкенде кез келген түймені бассаңыз, экранда ағымдағы баптаулар пайда болады, содан соң оларды қалауыңыз бойынша реттей аласыз. Егер сіз демалыс режимін жойып, 5 секунд ішінде қандай да бір түймені баспасаңыз, басқару панелі қайтадан өшіп қалады.
• Демалыс режимін жою үшін, режим түймесін қайтадан 5 секунд басып тұрыңыз.
• Демалыс режимі қосулы болғанда балалар құлпын да іске қосуға болады.
• Егер балалар құлпы іске қосылғаннан кейін 5 секунд ішінде ешқандай түйме басылмаса, басқару панелінің индикаторлары өшеді. Кез келген түймені бассаңыз, соңғы орнатылған параметрлер мен режимдерді көресіз. Басқару панелінің шамы қосулы тұрғанда, балалар құлпын тиісті режим нұсқаулығында көрсетілгендей жоюыңызға болады.

Ашық есік дабылы функциясы

Егер мұздатқыштың немесе салқындатқыштың есігі 2 минуттан аса уақыт ашық қалса, құрылғы дыбыстық белгі береді.

• Салқындатқышты баптау индикаторына арналған температураның бастапқы мәні +4 °С-ты құрайды.
• Салқындатқыш түймесін бір рет басыңыз.
• Бұл батырманы бірінші рет басқаныңызда, салқындатқышты баптау индикаторында соңғы орнатылған мән көрсетіледі.
• Бұл батырманы әр басқан сайын, төмен температура орнатылады. (+8°C, +6°C, +5°C, +4°C, +2°C, қатты салқындату)
• Қатты салқындату таңбасы пайда болғанша салқындатқышты баптау батырмасын бассаңыз және 1 секунд ішінде ешқандай батырманы баспасаңыз, Super Cool (Қатты салқындату) жыпылықтай бастайды.
• Әрі қарай батырманы баса берсеңіз, ол қайтадан +8°C-тан басталады.

- Holiday Mode (Демалыс режимі), Super Freeze Mode (Қатты мұздату режимі), Super Cool Mode (Қатты салқындату режимі) немесе Economy Mode (Үнемді режим) режимдерін қосар алдында таңдалған температура мәні режим аяқталғанда немесе жойылғанда сол мәнде қалады. Құрылғы сол температура мәнінде жұмыс істеуді жалғастырады.

Мұздатқыш температурасының баптаулары

• Мұздатқышты баптау индикаторына арналған температураның бастапқы мәні -18 °С-ты құрайды.
• Мұздатқышты баптау батырмасын бір рет басыңыз.
• Бұл батырманы алғаш рет басқаныңызда, соңғы рет орнатылған мән экранда жыпылықтап тұрады.
• Бұл батырманы әр басқан сайын, орнатылатын температура төмендей береді (-16°C, -18°C, -20°C, -22°C, -24°C қатты мұздату).
• Қатты мұздату таңбасы пайда болғанша салқындатқышты баптау батырмасын бассаңыз және 1 секунд ішінде ешқандай батырманы баспасаңыз, Super Cool (Қатты салқындату) жыпылықтай бастайды.
• Әрі қарай батырманы баса берсеңіз, ол қайтадан -16°C-тан басталады.
• Holiday Mode (Демалыс режимі), Super Freeze Mode (Қатты мұздату режимі), Super Cool Mode (Қатты салқындату режимі) немесе Economy Mode (Үнемді режим) режимдерін қосар алдында таңдалған температура мәні режим аяқталғанда немесе жойылғанда сол мәнде қалады. Құрылғы сол температура мәнінде жұмыс істеуді жалғастырады.

Температураны реттеу жөніндегі ескертулер

- Температураны реттеу есіктердің ашылу жиілігі мен тоңазытқыш ішінде сақталатын азық-түліктің мөлшеріне сәйкестендіріліп орындалуы керек.

- Бұл тоңазытқыш қоршаған ортаның кез келген температурасында жұмыс істеуге арналған. Қоршаған орта температурасы -5°С-тан төмен болса, тоңазытқыш бөлігінде азық-түлік сақтамаңыз, себебі тоңазытқыш бөлігіне салынған өнімдер қоршаған орта температурасына жақын температураны қабылдайды. Тиісінше, өнімдер қатып қалатын болады. Сіз тоңазытқыш бөлігіне өнімдерді -5°С-қа дейінгі температурада сақтай аласыз. Инженерлер әзірлеген арнайы алгоритмнің көмегімен азық-түліктер тоңазытқыш бөлігінде қоршаған орта температурасынан -5°С-қа төмен температурада сақталады.

- Тоңазытқышыңыз толықтай салқындатуға қойылған соң қоршаған орта температурасына қарай 24 сағат үздіксіз жұмыс істеуі қажет. Бұл уақыт аралығында тоңазытқышыңыздың есіктерін ашпаңыз және ішіне тым көп азық-түлік салмаңыз.

- Егер блок өшірулі немесе желіден ажыратылған болса, компрессорды зақымдап алмас үшін, блокты қайта қосып немесе желіге қайта жалғамас бұрын кем дегенде 5 минут күте тұрыңыз.

- Сіздің тоңазытқышыңыз ақпараттық тақтайшада көрсетілген климаттық класқа сәйкес берілген стандарттарға сай, қоршаған орта температураларының аралығында жұмыс істеуге арналған. Салқындату тиімділігінің тұрғысынан қарағанда, біз сізге тоңазытқышыңызды белгіленген температуралық шектен тыс пайдаланбауға кеңес береміз.

- Бұл құрылғы қоршаған орта температурасының ауқымы 10°C - 43°C болғанда жұмыс істеуге арналған.

Климаттык класс	Коршаган орта температурасы . (°C)
SN: 10 және	32 °C аралығы
ST: 16 және	38 °C аралығы;
N: 16 және	32 °C аралығы
T: 16 және	43 °C аралығы

Керек-жарақтар

Twist Ice (Мұз қатыру) (Кей үлгілерде)

• Мұз қатыру науасын шығарыңыз - Көрсетілген сызыққа дейін су толтырыңыз. - Мұз қатыру науасын бастапқы орнына орналастырыңыз - Мұз текшелері пайда болғанда, оларды мұз салатын жәшікке аудару үшін тұтқаны бұраңыз.

Ескертпе:

• Мұз қатырамын деп мұз салатын жәшікке су толтырмаңыз. Бұл оны зақымдауы мүмкін.
• Тоңазытқыш жұмыс істеп тұрғанда мұзқатырғыштың қозғалуы қиындауы мүмкін. Мұндай жағдайда әйнек сөрелерді шешіп, тоңазытқышты тазалап алу қажет.

Мұзқатырғышты шешу

• Мұздатқыштың әйнек сөрелерін шешіңіз
• Сөредегі мұзқатырғышты солға немесе оңға тартып, шешіңіз.

Мұздатқыш бөлігіндегі сыйымдылықты арттыру үшін, мұзқатырғышты алып тастауыңызға болады.

Мұз науасы (кей үлгілерде)

• Мұз науасына су толтырып, оны мұздатқыш бөлікке салыңыз.
• Су толығымен мұзға айналғанда, мұз текшелерін шығару үшін төменде көрсетілгендей науаны бұрап жіберуіңізге болады.

Азық-түлікті мұздатқыш немесе тоңазытқыш бөліктерінде сақтағаннан гөрі салқындатқыш сөреде сақтау - азық-түліктердің сыртқы түрін балғын күйде сақтап, әрі оның дәмі мен балғындығын ұзағырақ сақтауға мүмкіндік береді. Салқындатқыш науасы ластанғанда, оны шығарып алып, сумен жуыңыз.

(Су 0°C-та қатады, бірақ құрамында тұз немесе қант бар өнімдер бұдан төмен температураларда қатады)

Әдетте салқындатқыш бөлігі шикі балық, аздап маринадталған өнімдер мен күрішті, т.б. сақтау үшін қолданылады...

Мұздатыңыз келетін өнімдерді немесе мұз қатыру үшін мұз науаларын онда салмаңыз.

• Салқындатқыш сөресін рельстерімен сырғытып, өзіңізге қарай тартыңыз.
• Салқындатқыш сөресін шешу үшін оны рельстерінен жоғары қарай тартыңыз.

Ылғалдылықты басқару (Humidity Control)

Ылғалдылықты басқару (Humidity Control) жабық күйде болғанда, ол балғын көкөністер мен жеміс-жидектерді ұзағырақ сақтауға мүмкіндік береді. Контейнердің іші толып қалғанда, контейнердің алдында орналасқан ылғалдылықты басқару (Humidity Control) ашық тұруы керек. Осылайша контейнер ішіндегі ауа мен ылғалдық деңгейі бақыланып, олардың сақталу мерзімі ұзарады.

Егер сіз әйнек сөреде қандай да бір конденсацияны байқасаңыз, ылғалдылықты басқаруды (Humidity Control) ашық күйде қалдыру керек.

Реттелетін есік сөресі (кей үлгілерде)

Реттелетін есік сөресі арқылы азық-түлік сақтайтын қажетті бөліктерді қамтамасыз ету үшін, оны бес түрлі биіктікке келтіріп, орнатуға болады.

Реттелетін есік сөресінің орнын ауыстыру үшін;

Сөренің алдыңғы жағын көтеріңіз (1) де, реттелмелі есік сөресін (2) екі қолыңызбен көтеріп, босатыңыз (1 сур.)

Есік сөресін босатар алдында оның есік деңгейінде орналасқанына көз жеткізіңіз.

Active Oxygen (Белсенді оттегі) (Кей үлгілерде)

Active Oxygen (Белсенді оттегі) жағымсыз иіс бөлшектері мен ауадағы шаң-тозанды бейтараптандыратын теріс иондарды таратып, тағамды таза, жақсы күйде сақтайды.

Тоңазытқыш ішіндегі ауадан аталған бөлшектерді жоя отырып, Active Oxygen (Белсенді оттегі) ауаның сапасын жақсартып, иістерді кетіреді.

• Бұл функция міндетті болып табылмайды. Ол сіздің құрылғыңызда болмауы да мүмкін.
• Ионизатордың орналасуы әр құрылғыда әртүрлі болуы мүмкін.

Active Fresh Filter (Белсенді тазалау сүзгісі) (Кей үлгілерде)

Active Fresh Filter (Белсенді тазалау сүзгісі) технологиясы этилен газы (балғын өнімдерден табиғи жолмен бөлінетін биоөнім) мен мұздатқыш контейнеріндегі жағымсыз иістерді кетіруге көмектеседі. Осылайша өнімдердің балғындығы ұзақ уақытқа сақталады.

• Active Fresh Filter (Белсенді тазалау сүзгісі) жылына бір рет тазаланып тұруы керек. Пешті 65°C-қа қыздырып, ішіне сүзгіні салып, 2 сағатқа қалдыру керек.
• Сүзгіні тазалау үшін, сүзгі жәшігінің артқы қаптамасын бағыттаушы тілдің (А) бағыты бойынша тартып, шешіңіз.
• Сүзгіні сумен немесе қандай да бір жуғыш затпен жууға болмайды.

Керек-жарақтар бөліміндегі визуалды және мәтіндік сипаттамалар құрылғыңыздың үлгісіне қарай ерекшеленуі мүмкін.

Active Oxygen (Белсенді оттегі)

Азық-түліктерді тоңазытқыштың ең суық бөлігіне қою

Азық-түліктерді тиісті салқындату бөліміне салатын болсаңыз, олар жақсы сақталады. Ең суық бөлім дәл контейнердің үстінде орналасқан.

Бұл бөлімдегі температура тиісінше төмен болу үшін, сөренің суретте көрсетілген таңба деңгейінде орналастырылғанына көз жеткізіңіз.

Температура индикаторы (кей үлгілерде)

Тоңазытқышыңызды дұрыс орнатуда сізге көмек болсын деп, біз оны ең суық бөлімде орналасқан температура индикаторымен жабдықтадық.

Ең суық бөлімнің температурасының сәйкестігін оп-оңай тексеріп алуыңызға болады: индикаторда "ОК" деген жазу көрсетілсе, бұл термостаттың дұрыс орналасқандығын және іштегі температураның дұрыс екендігін білдіреді.

"ОК" жазуы қара түспен көрсетілетіндіктен, температура индикаторы дұрыс жанбай тұрса, бұл индикацияны көру қиынға соғады. Сондықтан аталған индикация дұрыс көріну үшін, жарық жақсы түсіп тұру керек.

Егер "ОК" таңбасы шықпаса, демек бұл температураның тым жоғары екендігін білдіреді: Содан соң термостат баптауларын өзгертіп, температураны қайтадан визуалды түрде тексермес бұрын 12 сағат күте тұруыңыз қажет болады.

ЕСКЕРТПЕ: Есікті қайта-қайта ашқаннан кейін (немесе ұзақ уақыт ашық қалса) немесе тоңазытқыш ішіне балғын өнімдер салғаннан кейін температура орнату индикаторында "ОК" таңбасының шықпауы - қалыпты жағдай. Егер тоңазытқыш бөлімінің буландырғышында (құрылғының төменгі қабырғасында) әдеттен тыс мұз кристалдары пайда болса (құрылғыға шамадан тыс жүктеме түскенде, бөлме температурасы тым жоғары болғанда, есік жиі ашыла бергенде), компрессорды өшіру кезеңдері қайта орнатылмайынша температура орнату құрылғысын төменірек орналастыра тұрыңыз.

Ең суық бөлімнің үстіңгі шегі жапсырманың төменгі жағымен (бағыттауыштың бас жағы) белгіленген. Ең суық бөлімнің үстіңгі сөресі бағыттауыштың бас жағымен бір деңгейде тұру керек. Ең суық бөлім осы деңгейден төмен орналасқан.

Бұл сөрелер алмалы-салмалы болғандықтан, сол аймақтағы температураны тиісінше қамтамасыз ету үшін, сөрелердің жапсырмада көрсетілген шамадағы шектермен бір деңгейде тұрғандығына көз жеткізіңіз.

Әр тағам түрінің тек өзіне тән сақтау температурасы мен орналастыру орны болады.

Орналастыратын орындар	Өнімдер
Устіңгі сөрелер Пісірілген тағамдар, десерттер мен барынша тез желінуі тиіс тағамдар
Ең суық бөлім Ет, тауық, жабайы құс және шикі балықты максималды сақтау уақыты:1-2 күн. Балғын жемістер, пісірілген шошка еті.
Контейнер Балғын көкөністер мен жемістер.
Есіктің жақтауы Есік	сөрелерінің төменгі және үстіңгі жақтарында бөтелкерлер мен қолданылып жатқан өнімдер, мәселен йогурт, кілегейлер және т.б.сақталуы керек.
	Май, піскен ірімшік пен жұмыртқаны тиісті ұстағыштарға салу керек.

Тоңазытқыштың қалыпты жұмыс жағдайында жұмыс істеуі үшін, термостатты "2-4" аралығында орнатса жеткілікті.

Тоңазытқыш бөлімі

• Ылғалдықты азайтып, аязды күшейту үшін, ешқашан тоңазытқыштағы ашық контейнерлерге сұйық заттар қоймаңыз.
• Тоңазытқыш ішіне ешқашан жылы тамақтар салмаңыз. Жылы тамақтарды бөлме температурасында әбден суытып, оларды тоңазытқыш бөлігінде ауа айналымы жеткілікті деңгейде қамтамасыз етілетіндей етіп орналастыру керек.
• Ет пен тазартылған балықты (пакеттерге немесе пластик парақтарға оралған) орналастырып, оларды 1-2 күн ішінде тұтынып тастауға тырысыңыз.
• Көкөніс пен жемістерді контейнерге ешқандай орамасыз сала берсеңіз болады.

Маңызды ескертпе:

- Тоңазытқышқа кез келген пісірілген тамақ салғанда, олардың бетін жауып қойыңыз. Оларды тоңазытқышқа тек суығанда салыңыз, әйтпесе тоңазытқыш ішіндегі температура/ылғалдық артып, ол тоңазытқыштың қарқынды жұмыс істеуіне алып келеді. Тамақ пен сусындардың бетін жабу олардың дәмі мен иісін сақтауға да септігін тигізеді.

- Картоп, пияз және сарымсақты тоңазытқыш ішінде сақтамаған жөн.

- Тоңазытқышқа салынған тамақтың тоңазытқыш бөлігінде орналасқан температура датчигімен жанаспай тұрғанына көз жеткізіңіз. Тоңазытқыш бөлігінде оңтайлы

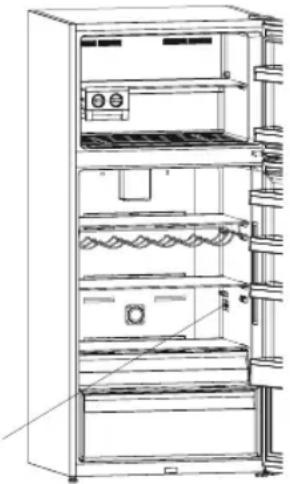

Температура датчигі аймағы

температураны сақтап тұру үшін, тамақтың датчикке тимей тұрғанына көз жеткізіңіз.

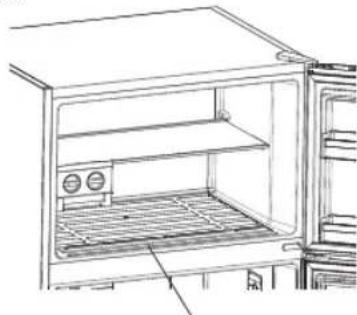

Мұздатқыш бөлімі

• Мұздатқыш бөлімі балғын азық-түліктерді мұздату үшін, мұздатылған өнімдерді орамада көрсетілген уақыт ішінде сақтау үшін және мұз текшелерін жасау үшін қолданылады.
• Мұздатқыш есігіндегі сөрелерге балғын және жылы тағамдарды мұздатуға қоймаңыз. Мұздатылған өнімдерді сақтау үшін тек есік сөрелерін ғана қолданыңыз.
• Мұздатылған өнімдердің жанына балғын және жылы өнімдерді қоймаңыз, себебі олар мұздатылған тағамды ерітіп жіберуі мүмкін.

- Үйде әзірленген тағамдарды (және одан бөлек тез мұздатуды қажет ететін тағамдарды) мұздату үшін тез мұздатқыш сөрені қолданыңыз, себебі тез мұздатқыш сөренің мұздату қуаты күштірек.

- Балғын өнімдерді (мәселен, ет, балық және тартылған ет) мұздатқанда оларды бір рет ас әзірлегенде пайдаланатындай бөліктерге бөліп салыңыз. Балғын өнімдерді мұздатқанда, 24 сағат ішінде мұздатуға болатын балғын өнімдердің максималды мөлшері (кг) құрылғының затбелгісінде көрсетілген.

- Құрылғының максимальды мұздату қуатына жетіп, оңтайлы жұмыс өнімділігін қамтамасыз ету үшін, термостат тетігін мұздатқышқа балғын өнімдерді салардан 24 сағат бұрын ең суық күйге келтіріп қойыңыз.

- Балғын өнімдерді мүздатқышқа салған соң, термостат тетігін 24 сағатқа ең суық күйге қойып қойса жеткілікті. 24 сағаттан кейін, қажет болса, термостат тетігіндегі параметрлерді азайтып қоюыңызға болады.

- Назар аударыңыз. Егер азғантай мөлшердегі азық-түліктерді мүздататын болсаңыз, энергияны үнемдеу үшін, термостат тетігін ең суық күйге келтірмесеңіз де болады.

- Мұздатылған өнімдерді тоңазытқышта сақтағанда, мұздатылған өнімдердің орамасында көрсетілген нұсқаулықтарды мұқият орындау керек. Егер ондай мәліметтер берілмесе, өнімді сатып алған уақыттан бастап 3 айдан артық сақтамаған жөн.

- Мұздатылған өнімдер сатып алғанда, олардың тиісті температурада мұздатылғанына және орамасының зақымдалмағанына көз жеткізіңіз.

- Мұздатылған өнімдердің сапасын сақтау үшін оларды тиісті контейнерлерде тасымалдап, құрылғының мұздату беттеріне мүмкіндігінше тез салу керек.

- Егер мұздатылған өнімдердің орамасында ылғал мен әдеттен тыс ісіну белгілері болса, бұрынырақ олар қолайсыз температурада сақталып, ішіндегі өнім бұзылып кеткен болуы мүмкін.

- Мұздатылған өнімдерді сақтау мерзімі бөлме температурасына, термостат баптауларына, есіктің ашылу жиілігіне, тағамның түрі мен тағамды дүкеннен үйіңізге дейін жеткізуге қажетті уақытқа байланысты ерекшеленеді. Әрдайым орамада басылған нұсқаулықтарды орындаңыз, және сақтау мерзімін көрсетілген максимальды сақтау мерзімінен асырып жібермеңіз.

Кей үлгілерде: мұздату бөлігіне азық-түліктер салып, толтырғанда, толтыру сызығынан асырып жібермеңіз, әйтпесе есік дұрыс жабылмауы мүмкін.

Мұздатқыш бөліктің есігі дұрыс жабылмаса, онда артық мұз жиналуы мүмкін. Ақау қайта орын алмас үшін, мұзды кетіріп, тазалап, есіктің толықтай жабылғанына көз жеткізіңіз.

Сондай-ақ мұздатқыштың және/немесе мұздатқыш бөліктің есігін жаппасаңыз, тұтынылатын энергия көлемін арттырасыз.

Мұздатқыш есігіндегі астыңғы сөре алынып тасталып, тағамдар ауа соратын саңылауды жауып қалса, тоңазытқыштың тиімділігі төмендейді.

Сондықтан мұздатқыш бөлігіне азық-түліктер салып, толтырғанда абай болып, ауа соратын саңылаудың жабылып қалмауын қадағалаңыз.

• Тазалауды бастамас бұрын тоңазытқышты желіден ажыратыңыз. • Тоңазытқышыңызды жуғанда ішіне су құймаңыз. - Тоңазытқыштың ішкі және сыртқы жақтарын жылы сабынды су және жұмсақ шүберек немесе жөкемен сүртіңіз. - Тоңазытқыштың бөліктерін жеке-жеке шығарып алып, сабынды сумен жуыңыз. Ыдыс жуғыш машинаға салып жумаңыз. - Тоңазытқыш тазалауға ешқашан сұйылтқыш, газ немесе қышқыл секілді оңай тұтанатын, жарылу қаупі бар немесе коррозиялық материалдарды пайдаланбаңыз. Төменде азық-

түліктеріңізді салқындатқыш бөлігінде орналастырып, сақтауға қатысты бірнеше ұсыныстар мен кеңестер берілген.

Мұздатқыш бөлімі Жарықдиодты жолақ шам

Тазалау барысында тоңазытқышыңыздың желіден ажыратылғанына көз жеткізіңіз.

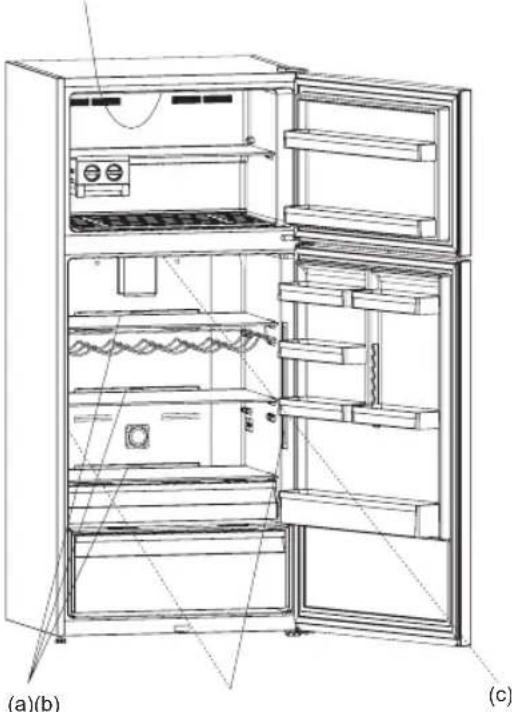

Жарықдиодты жарықтандыруды алмастыру

Егер тоңазытқышыңызда жарықдиодты жарықтандыру болса, анықтама қызметіне хабарласыңыз, себебі оны тек арнайы тағайындалған қызметкерлер алмастыруы тиіс.

(a), (b), (c): Тоңазытқыш бөлігінің жарықдиодты жолақ шамдары

Ескертпе: Жарықдиодты жолақтардың нөмірлері мен орналасқан орындары тоңазытқыш үлгісіне қарай өзгертілуі мүмкін.

• Оригиналды қаптама мен көбік құрылғыны қайта тасымалдағанда қажет болатындықтан сақталуы мүмкін (міндетті емес).
• Сіз тоңазытқышыңызды қалың қаптамамен, таспалар немесе мықты сымдармен бекітіп, қаптамадағы қайта тасымалдауға қатысты көрсетілген нұсқаулықтарды орындауыңыз керек.
• Қозғалмалы бөліктерді (сөрелер, керек-жарақтар, көкөніс салатын жәшіктер және т.б.) шешіңіз немесе орын ауыстыру және тасымалдау кезіндегі соққылардан қорғау үшін таспалармен бекітіп қойыңыз.

Тоңазытқышты әрдайым тік күйде ұстаңыз.

Есіктің орнын ауыстыру

• Тоңазытқыш есігінің тұтқалары есіктің алдыңғы бетінде орналасқан болса, есіктің ашылу бағытын өзгерту мүмкін болмайды.
• Ешқандай тұтқасы жоқ тоңазытқыш үлгілерінде есіктің ашылу бағытын өзгертуге болады.
• Егер тоңазытқышыңыздың есігінің ашылу бағытын өзгертуге болатын болса, оның ашылу бағытын өзгерту үшін жақын жерде орналасқан қызмет көрсету орталығына жүгінгеніңіз жөн.

САТУДАН КЕЙІН ҚЫЗМЕТ КӨРСЕТУ ОРТАЛЫҒЫНА ХАБАРЛАСПАС БҰРЫН

Мына ескертулерді тексеріңіз;

Егер салқындатқыш пен мүздатқыштың температуралары дұрыс емес деңгейде тұрса немесе құрылғыда ақау пайда болса, тоңазытқыш сізге ескерту ретінде белгі береді. Ескерту кодтары салқындатқыш пен мүздатқыш индикаторларында көрсетіліп тұрады.

КАТЕ ТУРІ НЕНІ БІЛДІРЕДІ НЕЛІКТЕН НЕ ІСТЕУ КЕРЕК
SR	“Failure Warning” ("Қате туралы ескерту")	Қандай да бір бөлік/беліктер жұмыс істемей түр немесе салқындату процесінде қате пайда болған	Тезірек қызмет көрсету орталығына хабарласыңыз.
SR – мүздатқышта орнатылған мәнді көрсететін экрандағы қойылған мәннің жыпылықтауы	(Мүздатқыш компрессоры. жеткілікті дәрежеде салқындатылмаған)	Өсіресе, мұндай ескерту қуат көзінде ұзак ұақыттық ақау пайда болғанда білінеді	1. Еріген өнімдерді мүздатпаңыз, оларды тезірек тұтынып тастауға тырысыңыз.2. Мүздатқыштың температурасын төмен температура мәніне қойыңыз немесе мүздатқыш бөлігі қалыпты температураға жеткенше, қатты мүздатуға қойыңыз.3. Бұл ақау түзелмейінше, онда балғын өнімдерді салмаңыз.
SR – салқындатқышта орнатылған мәнді көрсететін экрандағы қойылған мәннің жыпылықтауы	“Refrigerator comp. ("Тоңазытқыш компрессоры. Not Cold enough" жеткілікті дәрежеде салқындатылмаған")	Тоңазытқыш бөлігіне арналған ең жақсы температура +4 оС. Егер мұндай ескерту көрсетілсе, демек бұл өнімдеріңіз бұзылып кетуі мүмкін дегенді білдіреді.	1. Тоңазытқыштың температурасын төмен температура мәніне қойыңыз немесе мүздатқыш бөлігі қалыпты температураға жеткенше, қатты мүздатуға қойыңыз.2. Бұл ақауды ескерту белгісі экраннан кетпейінше, есікті ашпаңыз.
SR –салқындатқыштажәнемүздатқыштаорнатылғанмәнді көрсететінэкрандағықойылған мәнніңжыпылықтауы	“not cold enoughWarning” ("жеткіліктідәрежедесалқындатылмаған")	Бүл - екі бөліккеде арналған"жеткілікті дәрежедесалқындатылмаған"белгісі.	Сіз мұндай ақауды ескертубелгісін құрылғыны алғаш ретқосқаныңызда көресіз. Ол белгіқұрылғы беліктері қалыптытемператураға оралғандажойылады
SR –салқындатқыштаорнатылғанмәнді көрсететінэкрандағықойылған мәнніңжыпылықтауы	"Тоңазытқышбелігі тым қаттысалқындатылған"	Азық-туліктер тымсуық температураданқата бастайды	1. “Super cooling mode” ("Қаттысалқындату режимі”) қосулы маекен, тексеріңіз2. Тоңазытқыш температурасыныңмәндерін азайтыңыз
“_”	“Low voltage Warning”("Кернеудің төменекендігі туралыескерту")	Қуат көзі 170 В-тантөмен түсіп кетсе,құрылғы тұрақтықуйге ауысады.	Бүл ешқандай да ақау емес.Бүл компрессорда пайда болуымұмкін кез келген ақаудың алдыналады. Бүл ескерту кернеу қажеттіденгейге жеткен соң өшеді

Тоңазытқышыңыз жұмыс істемей тұрса, не істеу керек: Келесілерді тексеріңіз:

• Тоңазытқышыңыз желіге жалғанған және қосылған;
• Сақтандырғыш күйіп кетпеген және қуат көзі өшпеген;
• Термостат баптауы "1" күйге келтірілген,
• Розетка жұмыс істемей тұр. Мұны тексеру үшін, құрылғыны өзіңіз жұмыс істеп тұрғанына сенімді розеткаға жалғаңыз.

Тоңазытқышыңыз дұрыс жұмыс істемей тұрса:

Келесілерді тексеріңіз:

• Сіз құрылғыны шамадан тыс жүктеп жіберген жоқсыз; - Есіктер толықтай жабылған; • Конденсаторда шаң жоқ; - Құрылғының арт жағы мен бүйір жағында ауа айналымына жеткілікті орын бар.

Тоңазытқышыңыз тым қатты жұмыс істеп тұрса: Қалыпты шулар

Тырс еткен (Мұздың шытынауы) дыбыс:

• Автоматты еріту барысында. - Құрылғы салқындатылғанда немесе қыздырылғанда (құрылғы материалының кеңеюінің нәтижесінде).

Шырт еткен дыбыс: Термостат компрессорды қосқанда/өшіргенде естіледі.

Компрессордың шуы:

• Қалыпты қозғалтқыш шуы: Бұл шу компрессордың қалыпты жұмыс істеп тұрғандығын білдіреді
• Компрессор қосулы тұрғанда ол аз уақыт ішінде көп шу шығаруы мүмкін.

Булкілдеген дыбыс және шашырау: Бұл шу желі құбырларындағы хладагенттің ағынының әсерінен шығады.

Су ағынының шуы: Бұл - еріту барысында буландыру контейнеріне келіп түсетін су ағынынан шығатын қалыпты шу. Бұл шу еріту барысында естілуі мүмкін.

Ауа ағынының шуы (Қалыпты желдеткіш шуы): Мұндай шу жүйенің қалыпты жұмысының барысында естіледі, ол ауа айналымының нәтижесінде туындайды.

Тоңазытқыш ішіне ылғал жиналып қалса;

- Барлық өнімдер дұрыстап оралған ба? Барлық контейнерлер тоңазытқышқа салмас бұрын мұқият кептірілген бе?

• Тоңазытқыш есіктері жиі ашылды ма? Есіктерді ашқан сайын, бөлменің ылғалдығы тоңазытқыштың ішіне енеді. Егер сіз тоңазытқыш есіктерін жиі аша берсеңіз, оның үстіне бөлме ішіндегі ылғалдық жоғары болса, тоңазытқыш ішіндегі ылғалдық өте тез арта бастайды.
• Автоматты ерітуден кейін артқы қабырғада су тамшылары жиналса, ол - қалыпты жағдай. (статикалық үлгілерде)

Егер есіктер дұрыстап ашылып-жабылмаса;

• Азық-түлік қаптамалары есіктің жабылуына кедергі келтіріп тұр ма?
• Есік бөліктері, сөрелер мен тартпалар дұрыс орналасқан ба?
• Есік тығыздағыштары сынып, немесе жыртылып қалмаған ба? • Тоңазытқышыңыз тегіс жерге орналасқан ба?

Егер тоңазытқыш корпусының есік топсасына жанасқан жиектері жылы болса;

Әсіресе жазда (ыстық ауа райында), топсаға жанасқан жер компрессор жұмысының барысында тез қызуы мүмкін. Бұл - қалыпты жағдай.

МАҢЫЗДЫ ЕСКЕРТПЕЛЕР:

• Егер құрылғы өшірулі немесе желіден ажыратылған болса, компрессорды зақымдап алмас үшін, құрылғыны қайта қоспас не желіге жалғамас бұрын кем дегенде 5 минут күте тұрыңыз.
• Егер құрылғы ұзақ уақыт бойы пайдаланылмайтын болса (мәселен, мейрам, демалыс кездерінде), тоңазытқышты ерітіп, тазалаңыз, иіс шығып, көгеріп кетпес үшін есігін ашық қалдырыңыз.
• Жоғарыда айтылған нұсқаулықтардың бәрін орындасаңыз да, ақау шешілмесе, жақын маңдағы қызмет көрсету орталығына жүгініңіз.
• Сіз сатып алған құрылғы үй шаруашылығында қолдануға арналған және ол тек үйде және көрсетілген мақсаттарға сай қолданылуы тиіс. Ол жалпы және коммерциялық пайдалануға жарамайды. Егер тұтынушы құрылғыны аталған нұсқаулықтарға сай қолданбаса, өндіруші мен жеткізуші кепілдік кезеңі ішінде орын алған қандай да бір жөндеу жұмыстары мен ақауға жауап бермейтінін ескертеміз.
• Құрылғыңыздың Өнеркәсіп министрлігі бекітіп, жариялаған қызмет ету мерзімі 10 жылды құрайды (құрылғының тиісті дәрежеде жұмыс істеп тұруына қажетті бөлшектерді сақтау мерзімі).

Қуатты үнемдеу жөніндегі кеңестер

1. Құрылғыны салқын әрі жақсы желдетілетін бөлмеге орнатыңыз, бірақ тікелей күн сәулелерінің астына және жылу көзінің жанына орнатпаңыз (радиатор, плита, т.б...). Немесе оқшаулағыш тақтаны қолданыңыз.
2. Жылы тағамдар мен сусындарды құрылғының сыртында суытыңыз.
3. Мұздатылған өнімдерді еріткенде, оны тоңазытқыш бөлігіне салыңыз. Мұздатылған өнімдердің төмен температурасы еріту барысында тоңазытқыш бөлігін салқындатуға көмектеседі. Бұл тұтынылатын энергия көлемін азайтады.
4. Тоңазытқышқа сусындар мен сұйықтықтар салғанда, олардың бетін жауып қою керек. Әйтпесе құрылғыдағы ылғалдық көбейіп кетеді. Соның нәтижесінде жұмыс уақыты ұзарып кетеді. Сондай-ақ, сусындар мен сұйықтықтардың бетін жауып қою арқылы тағамның дәмі мен иісі сақталады.
5. Тоңазытқышқа тағамдар мен сусындарды салып жатқанда құрылғының есігін барынша тез ашып-жабыңыз.
6. Құрылғыдағы әртүрлі температурадағы кез келген бөліктің (контейнер, салқындатқыш, т.б...) қақпақтарын жабық ұстаңыз.
7. Есік тығыздағышы таза әрі икемді болу керек. Тығыздағыштар тозып кетсе, ауыстырыңыз.

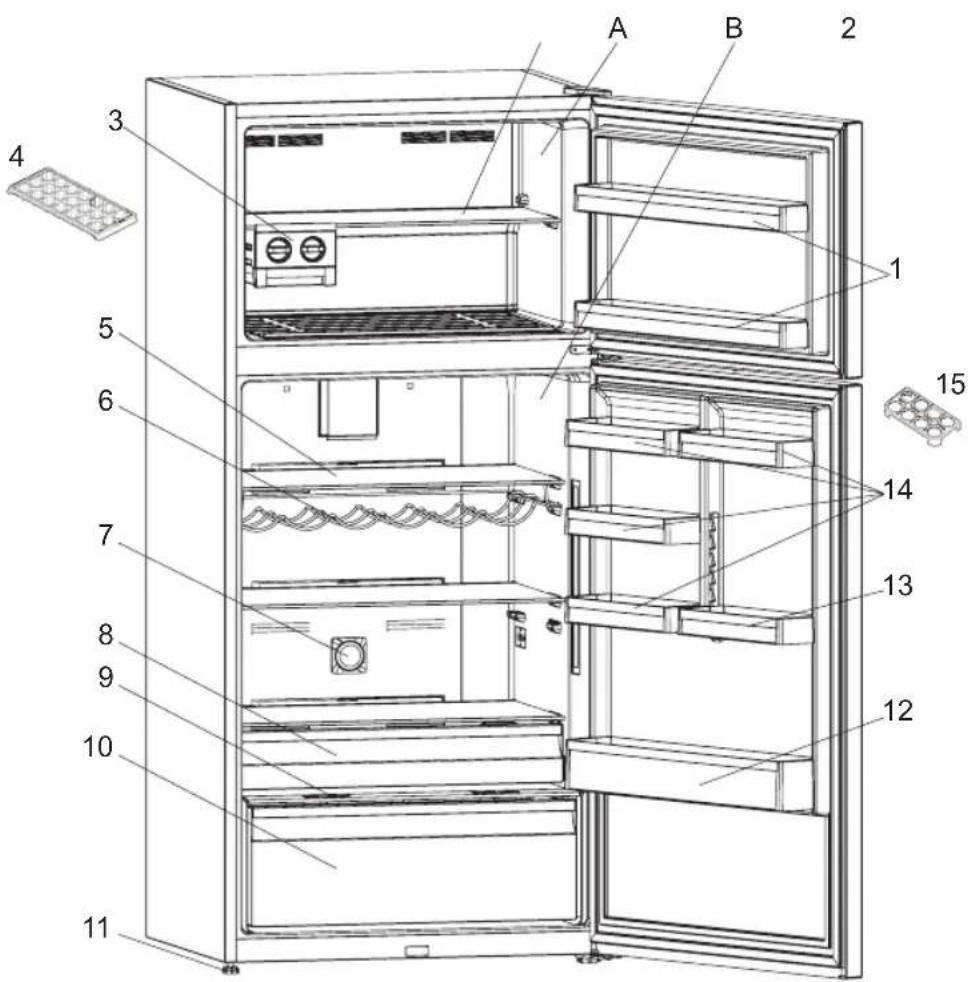

ҚҰРЫЛҒЫНЫҢ БӨЛІКТЕРІ МЕН БӨЛІМДЕРІ

Бұл презентация тек құрылғының бөліктері туралы ақпаратқа арналған. Құрылғы бөліктері оның үлгісіне қарай әртүрлі болуы мүмкін.

A. ТОҢАЗЫТҚЫШ БӨЛІМІ В. МҰЗДАТҚЫШ БӨЛІМІ

1. Мұздатқыш есігінің сөрелері
2. Мұздатқыш сөресі
3. Мұз қатыру бөлімі *
4. Мұз науасы*
5. Тоңазытқыш бөлімінің сөрелері
6. Бөтелкелер қоятын сөре / Шарап сөресі *
7. Ионизатор
8. Салқындатқыш сөресі *
9. Контейнердің үстіндегі әйнек сөре
10. Контейнер
11. Деңгейлегіш тіреулер
12. Бөтелкелер қоятын сөре
13. Реттелмелі есік сөресі *
14. Есік сөрелері
15. Жұмыртқа қойғыш

* Кей үлгілерде
