ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWX 14-125 S Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
• өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
• сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сактаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын окыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау рүксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр құралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарык ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр құрал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпеніз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.
Электр куралдарды жаңбырда немесе вылғалды қоршауда пайдаланбаныз. Электр күралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток согу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

236|Қазақ

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе өсірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр құралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жи' пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.

Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жендеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бүл сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол берменғіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр құралы майдалағыш, ажарлағыш, сым қылшақ, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Теменде келтірілген барлық нұсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуғ мүмкін.
Жылтырату сиякты әрекеттерді осы электр куралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.
▶ Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс күралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.
Пайдаланатын жумыс куралының, сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс тандалмаған керек – жарактар дұрыс-қорғалмауы және- бақылаудан шығуы мүмкін.
Косымша бекіткіштің өлшемдері электр куралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр куралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепетендіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті дөңгелек сиякты керек-жарактарды сынық пен жарыктарға, етек дискіні жарыктарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның

закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максимальды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.

Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртүрлі әрекеттердін барысында пайда болатын ұшпа-қоқысты төқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдыктарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кесетін керек-жарактан жасырын сымдар немесе єз сымына тиюі мумкін әрекеттерді жасаған кезде электр құрылы окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапка тартылуы мүмкін.
▶ Айналып түрган аспап толық токтағанша электр күралын қоймаңыз. Айналып түрган керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр құралын қасыңызда көтеріп түрганда қоспаңыз. Айналып түрган аспаптарға кездейсок тию киіміңзді устан, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Козғалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаңыз. Су·немесе-баска·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.

238|Қазақ

Кері соккы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ўшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеціз-бен-қолыңызды кері сокқыға қарсылық-керсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы куштерін бақылай алады.
▶ Қолыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, ötkір жиектерді және т.б. өндеген кезде айрыкша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бурыштар, өткір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден ұзын болатын сегменттік алмасты деңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жиі кері сокқыны тудырып, бақылау мүмкіндігінен айырылуға-әкөледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр куралыңыз үшін көрсетілген дөңгелек түрлерін және тандалған деңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бул электр куралына жарамайтын деңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті корғағыштың астында орнатылуы керек. Дурыс орнатылмаған корғағыш, деңгейден шығып түрган деңгелек жақсы корғалуы керек емес.
▶ Коргағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет,

осылай дөңгелектің минималды көлемі пайдаланушыға қарап турады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсок қтиюден және киімдерді жандыруы мүмкін ұшқындардан қорғайды.

Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші деңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған деңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қорғағышты пайдаланыңыз. Дұрыс қорғағыш пайдаланылмаған жағдайда, қажетті қорғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

Кесуші деңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бурауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын артырады.
Денецізді айналдырылған деңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып түрган деңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, деңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш деңгелек қозғалып түргғанда, деңгелекті кесіктен шығарып алуға әрекеттенбеціз, әйтпесе кері соққы пайда болуы мүмкін. Деңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.
Курал дайындамада түрганда электр құралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері сокқыға әкелуі мумкін.

Тірек панельдері немесе кез келген тым улкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мумкін. Дайындама·кесу сызығына·жақын·және·дөңгелектің·екі жағынан·да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган дөңгелек газ немесе су кұбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге әрекеттенбеңіз. Дөңгелек-тым қатты-басылғанда, жуктеме және-дөңгелектің-кесікте-буралуға-немесе-қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жақақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын тандаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек өгеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға қүш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мумкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың диаметрі жұмыс жуктемесіне немесе центрифугалық куштерге байланысты ұлғаюы мүмкін.

Косымша қауіпсіздік нұсқаулықтары

Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды

саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр куралын жумыс барысында екі колмен берік устан, турақты қалыпта турыңыз. Электр куралы екі қолмен сенімді турде басқарылады.

▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мумкін. Газ кұбырын зақымдау жарылысқа алып келуі

мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жок болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыңыз және өшірулі күйіне орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қысқышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күргак, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр құралын тасымалдамас бұрын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша зақымдарға жол бермейсіз.
▶ Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшақпен өңдеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмасты бұрғылау коронкаларымен бұрғылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына көз жеткізіңіз (қараңыз „Пайдалану“, Бет 245).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр куралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.

Көрсетілген курамды бөлшектер

Көрсетілген құрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.

(1) Корғаныш каптамаға арналған құлыптан босату інтірегі

240|Қазақ

(2) Корпустағы айналу бағытының көрсеткіші
(3) Іінтірек
(4) Ажыраткыш (GWX 14-125 S / GWX 17-125 S)
(5) Шаң сүзгісі (GWX 14-125 S)
(5) Шаң сүзгісі (GWX 17-125 S / GWX 17-125 PSB)
(6) Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш
(7) Ажыраткыш (GWX 17-125 PSB)
(8) Ажыраткышты босату иінтірегі (GWX 17-125 PSB)
(9) Стандарты косымша тутка (беті окшауланған) ^a)
(10) Діріл баскыш косымша тутка (беті окшауланған)
(11) Ажарлауға арналған қорғаныш қаптама
(12) X-LOCK ажарлағыш дискісі/желпуіш тәрізді ажарлағыш дискісі ^3
(13) Кесуге арналған қорғаныш қаптама ^a)
(14) X-LOCK дискілі қылшағы ^a)
(15) Кесуге арналған каптама

(16) X-LOCK кескіш дискісі
(17) X-LOCK алмасты кескіш дискісі ^a)
(18) X-LOCK бекіткіші
(19) Кол корфанысы ^a)
(20) Талшыкты дискілерге арналған X-LOCK тіреуіш тәрелкесі ^3)
(21) X-LOCK талшыкты дискісі ^a)
(22) Талшыкты дискілерге арналған X-LOCK кыскышы ^a)
(23) X-LOCK tosta fan tərɪzdɪ kylwafb ^a
(24) X-LOCK конустык кылшAFЫ ^a)
(25) X-LOCK алмасты бурғылау коронкасы ^a)
(26) Тутка (беті окшауланған)
(27) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^3)

a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

Техникалық мәліметтер

Бурыштык тегістеу машинасы GWX 14-125 S GWX 17-125 S GWX 17-125 PSB
Өнім нөмірі	3 601 GD2 1.. 3 601 GD2 3.. 3 601 GD3 7..
Номиналды тұтынылатын куат Вт 1400 1700 1700
Шығыс куат Вт 830 1010 1010
Есептелген бос жүріс күйіндегі айналу жиілігі ^A)	мин ^-1	11500 11500 11500
Айналу жиілігін реттеудиапазоны мин	^-1	2800–11500 2800–11500 2800–11500
Ажарлағыш дискінің/резеңке ажарлаутәрелкесінің макс. диаметрі	мм 125 125 125
Айналу жиілігін алдын ала таңдау	●	●	●
Қайта іске қосылудан қорғаныс	●	●	●
Бірқалыпты іске қосу	●	●	●
Тұрақты электроника	●	●	●
Кері сокқы кезіндегі өшіру жүйесі	●	●	●
Жүріс тежегіші	–	–	●
Соғылу кезіндегі өшіру жүйесі	–	–	●
Салмағы ^B)	кг	2,2–2,5	2,2–2,5
Қорғаныс класы	☐ / II	☐ / II	☐ / II

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондыктан ол төмен.
В) пайдаланылатын қөрғаныш қаптамаға ((13), (11), (15)) және пайдаланылатын қосымша түтқаға ((9), (10)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін. Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша акпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және діріл туралы ақпарат

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

GWX 14-125 S GWX 17-125 S GWX 17-125 PSB
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	94	97	94
Дыбыстык куат деңгейі	дБ(А)	102	105	102
К дәлсіздігі	дБ	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау және абразивті кесу:

Ажарлағыш дискімен ажарлау ^4 :

A) орташа қатты түріндегі тіреуіш тәрелкемен анықталады
Жүмсақ табақ металды немесе баска үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін кетерілген шуыл эмиссиясыныніың көрсеткішін тудыруы мүмкін. Арнайы ауыр дібыс оқшаулагыш кілемшелердің кемегімен аскын шуыл эмиссиясын азайтуға болады. Аскын шуыл эмиссиясын шуыл сипаттарымен байланысты тәуекелдерді бағалау кезінде де, жарамды кулақ қорғанысын таңдау кезінде де есепке алу кажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндәрі өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Қайта қозғалу сақтағышы

Кездейсок қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта пайдалану үшін ажыратқышты (4) өшірілген күйге келтіріп электр құралды қайта қосыңыз.

Бірқалыпты іске қосу

Электрондык бірқалыпы іске қосу жүйесі қосу кезіндегі айналу жилігін шектейді және электр құралының бірқалыпы іске қосылуын қамтамасыз етеді.

Нускау: электр күралы қосылғаннан кейін толық айналу жилігімен жұмыс істесе, бүл бірқалыпы іске қосу жүйесінің және қайта қосылудан қорғаныстың істен шыққанын білдіреді. Электр күралын бірден қызмет көрсету орталығына жіберу қажет, мекенжайларды "Қызмет көрсету орталығы және пайдалану бойынша кеңес" бөлімінен қараңыз.

Туракты электроника

Туракты электроника бос журісте және жуктеме кезінде айналу жилігін туракты дерлік деңгейде сақтайды және жұмыстың біркелкі өнімділігін қамтамасыз етеді.

Кері сокцы кезіндегі өшіру жүйесі

Электр күралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышка куат беру электрондық жүйе арқылы токтатылады.

Қайта іске қосу үшін ажыратқышты (4)

өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

X-LOCK жүріс тежегіші

(GWX 17-125 PSB)

Электр куралында электрондык жүріс тежегіші бар. Электр куралының ток жеткізілуі өшкенде немесе узілгенде, ажарлау куралы бірнеше секунд ішінде токтатылады. Соғылу кезіндегі өшіру жүйесі

немесе кері сокқы кезіндегі өшіру жүйесі іске қосылған кезде, электр құралы одан да жылдам токтатылады.

242|Қазақ

Кағылуда өшу

(GWX 17-125 PSB)

Кіріктірілген соғылу кезіндегі өшіру жүйесі жерге құлап түскен электр құралын өшіреді.

Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш арқылы (6) қажетті айналу жилігін шаң сүзгісі (5) орнатылмаған жағдайда, жұмыс кезінде тандауға болады. Болмаса шаң сүзгісін (5) алдын ала алыңыз. Төмендегі кестеде ұсынылған мәндөр берілген.

Материал Колданылуы Алмалы-сапмалы аспап Айналмалы реттегіш куйі
Металл Бояуды кетіру Ажарлағыш диск 2–3
Металл Кылшакпен өндеу, тотты кетіру Тостаған тәрізді қылшак,егеукүм қағазы		3
Тот баспайтын болат	Ажарлау Ажарлағыш диск/талшықтыдиск	4–6
Металл Сыдырып ажарлау Ажарлағыш диск 6
Металл Кесу Кескіш диск 6
Тас Кесу Алмас кескіш диск 6

Жумыс күралы айналымдарының, үйғарынды саны электр күралында көрсетілген максимальды айналымдар санына тең болуы керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Айналу жилігі деңгейлерінің берілген мәндөрі анықтамалық мәндөр болып табылады.

Жинау

Корғаныш аспапты орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жумыс кезінде тегістеу шеңбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жі беру керек, мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңстері» тарауынан қараңыз.

Teristeyre arnalfan korfafbsh kaptama

Корғағыш қаптаманы (11) электр құралының патронына қорғағыш қаптамасының кодтау жұдырықшалары патронға сәйкес келгенше салыңыз. Бугаттаудан шығару інтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (11) басып, қаптамадағы буртикті электр құралдың фланеціне отыргызыңыз және қорғағыш

қаптаманы шырт еткен дыбыс естілгенше бұрыңыз. Қорғағыш қаптаманын (11) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын шығару інітірегін (1) жоғары басыңыз және қорғағыш қаптаманы (11) қажет күйге бұрыңыз.

▶ Корғаныш қаптаманы (11) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы корғаныш қаптаманың (11) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Коргағыш қаптаманы (11) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
Керек-жарақтың айналу бағытында қорғаныш қаптаманы (11) тек құлыптан босату інтірегін (1) пайдалану арқылы бұрауға болады! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: коргағыш қаптамадағы кодтау жұдырықшалары (11) тек электр құралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (13) немесе

ажарлауга арналған қорғаныш қаптаманы (11) кесуге арналған қаптамамен (15).

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (13) ажарлауға арналған қорғаныш қаптама (11) сияқты монтаждалады.

Металдан жасалған кесуге арналған қаптама Металдан жасалған кесуге арналған қаптаманы (15) ажарлауға арналған қорғаныш қаптамаға (11) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (①). Қаптаманы (15) ажарлауға арналған қорғаныш қаптамаға (11)auf енгізіңіз (②). Қапсырманы қорғаныш қаптамаға (11) қатты басыңыз (③). Бөлшектеу үшін (В суретін қараңыз) қапсырмадағы туймені басып (①), кері қайырыңыз (②). Қаптаманы (15) қорғаныш қаптамадан (11) тартып алыңыз (③).

Пластиктен жасалған кесуге арналған қаптама Пластиктен жасалған кесуге арналған жабынды (15) ажарлауға арналған қорғаныш қаптамаға (11) орнатыңыз (С суретін қараңыз). Жабын (15) қорғаныш қаптамада (11) шерту дыбысымен және көрінетіндей тіреледі.

Бөлшектеу үшін (D суретін караңыз) корғаныш қаптамадағы (11) (①) жабынды (15) сол немесе оң жаққа босатып, жабынды тартып шығарыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (27) бар кесуге арналған қорғаныш қаптама ажарлауға арналған қорғаныш қаптамамен бірдей орнатылады.

(9)/(10) қосымша түтқасын сорғыш қаптамадағы қапсырма көмегімен редуктор корпусына бекіту арқылы электр құралы сорғыш қаптамамен берік байланыстырылады. Бағыттауыш ойықтары бар сорғыш қаптамаға (27) жарамды Bosch шаңсорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы кіріс келте құбырына жалғаңыз.

Нускау: сору кезінде сорғыш шлангіде және керек-жаракта шаңнан пайда болатын үйкеліс электрстатикалық зарядты тудырады. Пайдаланушы оны статикалық разряд ретінде сезуі мүмкін (коршаған орта факторларына және өзінің дене қалпына байланысты). Bosch компаниясы ұсақ шаң мен құрғақ материалдарды сору үшін әдette антистатикалық сорғыш шлангіні (керек-жарак) пайдалануға кеңес береді.

Кол коргағышы

Резенке ажарлау тәрелкесімен (20) немесе тостаған тәрізді қылшаклен/конустық қылшаклен/алмас бұрғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (19) кип жүріңіз.

Кол корғағышын (19) қосымша түтқа (9) көмегімен бекітіңіз.

Косымша тутканы (9)/(10) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрал бекітіңіз.

Электр күралын тек косымша түткамиен бірге пайдаланыңыз: (9)/(10).
▶ Косымша тутка (9)/(10) зақымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша туткаға (9)/(10) ешкандай өзгерістер жасамаңыз.

Vibration Control

Діріл басқыш қосымша түтқа (10) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлау куралдарын монтаждау және бөлшектеу

X-LOCK алмалы-салмалы аспаптары ушін монтаждау бойынша арнайы нускауларды орынданыз.

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Тек X-LOCK логотипі бар тупнуска X-LOCK алмалы- салмалы аспаптарын пайдаланыңыз. Тек тупнуска X- LOCK алмалы-салмалы аспаптары қолданылғанда ең көбі 1,6 мм қысу қалынддығының сақталатынына кепіл berіледі. Улкенірек қысу қалынддығы қауіпті қысылуға апарып, қыскыш құралдың босап қалуына әкелуі мүмкін.
X-LOCK алмалы-салмалы аспаптары ешкандай косымша кыскыш және тіреуіш фланецтерді кажет етпейді.
▶ Алмалы-салмалы аспап және қыскыш дофермацияланбағанын, ласталмаған және бөлшектермен қапталмағанын көз жеткізіңіз.

Ажарлау күралдарының өлшемдерін ескеріңіз. X-LOCK алмалы-салмалы аспабын монтаждаудан бурын эр X-LOCK бекіткіш ысырмасының ашық екендігіне көз жеткізіңіз (теменdegі суретті караңыз).

Кажет болса, екі Х-LOCK бекіткіш ысырмасының арасындағы аймақты тазалап шығыңыз.

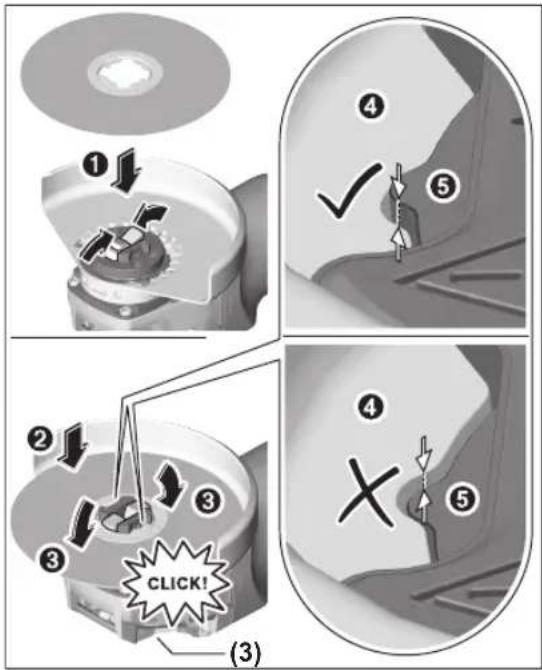

Ажарлау куралын монтаждау

① Ажарлау шенберін / кескіш дискіні / желпуіш тәрізді ажарлау шенберін ортаға келтіріп және тіреуіш бетпен параллель етіп және дұрыс жағын жоғары қарай X-LOCK бекіткішіне қойып орнатыңыз.
② Шенберді бекіткішке қарай итеріңіз.
③ Шенбер шерту дыбысымен бекітіледі. Бүл ретте інітіректі (3) баспаңыз.

244|Қазақ

▶ Монтаждағаннан кейін ажарлау құралының жиегі (④) негізгі жазықтықтан (⑤) жоғары емес және дұрыс орнатылғанына көз жеткізіңіз. Жиек жоғарырақ болса, бекіткішті тазалау немесе ажарлау құралын пайдаланбау қажет.

Ажарлау шецберін / кескіш дискіні / желпуіш тәрізді ажарлау шецберін бөлшектемес бұрын: электр құралының токтап қалғанына көз жеткізіңіз.

Ажарлау куралын бөлшектеу

① Інітіректі (3) ашыңыз.
② Ажарлау шенбері / кескіш диск / желпуіш тәрізді ажарлау шенбері босайды.
③ Ажарлау шеңберін / кескіш дискіні / желпуіш тәрізді ажарлау шеңберін алып тастауға болады.

Жарамды ажарлау куралдары

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген руксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм] [°]
Dbcd a [мин	-1] [м/с]
125 7,2 - X-LOCK -	11500 80

	125 4,2 - X-LOCK - 11500 80
	125 -- X-LOCK - 11500 80

75 30 - X-LOCK - 11500 80

b|D|	125 19 - X-LOCK - 11500 80

d

125--X-LOCK-1150080

|D|

| |d

83--X-LOCK-11500 80

| D |

125 6 10 X-LOCK >0

11500 80

Редуктор бастиегін бурау (Е суретін қараңыз)

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Редукторлық бастиекті 90° кадаммен бурауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады.

4 буранданы толығымен бұрал босатыңыз (①). Редукторлық бастиекті корпусстан шығармай жаңа күйге баяу бұраңыз (②). 4 буранданы қайтадан мыктап тартыңыз (③).

Шаң сүзгісін бөлшектеу (F және G суретті қараңыз)

Электр құралының астыңғы жағындағы шаң сүзгісін (5) көрсеткі бағытымен жылжытып шығарыңыз.

Шаң сүзгісін (5) бүйірінен ұстамаңыз және тартып шығармаңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе

тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашыныңшаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

• Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
  – Жумыс орнының жаçсы желдетілуіне көз жеткізіңіз.
• P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Электр куралға токтағанша жуктеме түсірменіз.
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жумыс істеуіне мүмкіндік беріңіз.
▶ Электр куралды абразивті-кесу станинада пайдаланбаңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде кызады.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (11) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу ушін пайдаланбаныз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (13) немесе ажарлауға арналған қорғаныш қаптама (11) монтаждалған кесуге арналған қаптамамен (15) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

30°-40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін взөгертпейді және қатпарлар пайда болмайды.

▶ Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде,

кесуге арналған қорғаныш қаптаманы (13) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (15) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырганда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі бетті ажарлау

Резенке тегістеу тәрелкесімен (20) жұмыстар үшін әрқашан қол қорғағышын (19) киіңіз.

Ажарлау тәрелкесімен ажарлау жұмысын қорғаныш қаптамасыз өткізуге болады.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшак/дискілі қылшак/конустық қылшак

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (11). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (19) монтаждаңыз.
▶ Дискілі қылшақтардың максималды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (13) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (15) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (11) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиюінің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал үшін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз.

Бүйірлік қысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (27), кесуге арналған қорғаныш қаптаманы (13) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (15).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күрғақ кесу/курғақ тегістеу үшін пайдалануға болады.
Кесуге арналған қорғаныш қаптаманы (13), ажарлауға арналған қорғаныш қаптаманы (11) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған ажарлауға арналған қаптамамен (15) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жуктемесі пайда болады және кері сокқыға әкелуі мүмкін электр құралын бақылау мүмкіндігінен айырылудың артқан қаупі түындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жөн.

Бағыттауыштары бар қорғаныш қаптаманы (27) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр куралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр куралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында киыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндеу кезінде алмас кескіш диск қызып кетуі және закымдалуы мумкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төктатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште қыскаша кесу арқылы өткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (13) немесе ажарлауға арналған қорғаныш қаптаманы (11) монтаждалған кесуге арналған қаптамамен (15) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (27) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Курғақ алмас бүрғылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (19) монтаждаңыз.

Алмас бүрғылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бүрғылау коронкасының оңтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Көтергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жәніндегі маманмен, сәулетшімен немесе прораблен кеңесіңіз.

Icke косу

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қүшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет.

Косу/өшіру

Электр күралын Іске қосу үшін қосқыш/өшіргішті (4) алға жылжытыңыз.

Коскыш/өшіргішті (4) орнату үшін коскыш/өшіргішті (4) төменге тірелгенше басыңыз.

Электр куралын өшіру үшін, қосқыш/өшіргішті (4) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (4) қыска артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.

Электр құралын іске қосу үшін босату інтірегін (8) артқа жылжытып, ажыратқышты (4) жоғары қарай басыңыз.

Электр куралын өшіру үшін ажыратқышты (4) жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орынданыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаныз. Бузылған ажарлау құралдары жарылып, зақымдарға алып келуі мүмкін.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.
▶ Төтенше жұмыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өңдеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының оқшаулағышы зақымдалуы мүмкін.

Жабдыктарды муқият сақтаңыз және күтіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сактығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл взгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті.

Өнімдер туралы акпарат міндетті түрде тізімі ⌅Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тутынушы сатып алатын өнімдер элдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар)

жойылған болса, тұтынушыға бүл туралы акпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

• Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
  – Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;

- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міңдетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Электр құралыңыздың желдеткіш саңылауын жүйелі түрде тазалаңыз. Қозғалтқыш түрбинасы құрылғы ішіне көп шаң тартады, металды шаң жиналып электр қаупін тудыруы мүмкін.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен кудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

248 | Română

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталыктарының баска да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоқтығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндәе кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.

Электр куралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық зандарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
