LIETOŠANAS INSTRUKCIJA GWX 14-125 S Professional BOSCH

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkoieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rīkus vai atslėgas. Regulėjošais rīks vai atslėga, kas ieslėgšanas bridī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nësājiet darbam piemērotu apgērbu. Darba laikā nenësājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudziga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzibu nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bîstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaīmes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomainai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi lenka slipmašinām

Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:

Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipēšanai, kas lietojama arī apstrādei ar stieplu suku un nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk sniegtos norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.
Ar šo elektroinstrumentu nav paredzëts veikt tâdas darbibas, kā pulëšanu. Darbibas, kuras nav paredzëts veikt ar elektroinstrumentu, var bût bîstamas un izraisît savainojumus.
▶ Nepārveidojiet šo elektroinstrumentu, lai tas darbotos tā, kā to nav veidojis vai īpaši norādījis instrumentu ražotājs. Šāda pārveide var izraisīt kontroles zudumu un radīt nopietnus savainojumus.
▶ Nelietojiet piederumus, kas nav īpaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
Piederuma arējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību.
Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, loti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.
▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai ari iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griēšanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai ari tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.

332 | Latviešu

Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sikajām abrazīva vai apstrādājamā materiāla daljīnām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un īpašu priekšautu. Acu aizsarglidzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daljīnas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
▶ Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgriezt elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana dalām.
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelek putekļus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Údens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistitie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai ari prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermana un roku stāvokli, kas vislabāk lautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī laus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisitajiem spēkiem.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadijumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā. Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
Neiestipriniet elektroinstrumentā zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā ari zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.

İpašie drošības noteikumi, veicot rupjo slīpēšanu un nogriešanu:

Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to nelaujot panākt vēlamo darba drošibu.
▶ Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā dāļa. Aizsargpārsegs palīdz aizsargāt lietotāju

no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.

• Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griežējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
  Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
  ▶ Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
  Lietojot divu funkciju diskus vienmēr izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošināt vēlamo aizsardzības limeni un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

Neizdariet pārāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pārāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotėjošą griešanas diska priekšą vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotėjošu griešanas disku tiks mests tieši lietotāja virzienā.
Pärtraucot darbu jebkāda iemesla dēl vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.

levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.
▶ Nemėginiet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.

İpašie drošības noteikumi, veicot slīpēšanu:

Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pāri slīpēšanas pamatnes malām, tas var izraisīt grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plišanu, kā arī izraisīt atsitienu.

İpašie drošības noteikumi, veicot apstrādi ar stiepļu suku:

▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom ari parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apğerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošibas noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrikst izmantot griešanai. Izmantojot piemērotu stiprinājumu, aizsargapvalku var izmantot arī griešanai.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošāk vadit ar abām rokām.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.
- Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. - Elektrobarošanas pārtraukuma gadījumā, piemēram, tad, ja tiek pārtraukta sprieguma padeve elektrotīklā

334 | Latviešu

vai atvienota elektrotikla kontaktdakša, atblokëjiet elektroinstrumenta ieslëdzëju un pärvietojiet to stävokli "Izslëgts". Tä tiek novërsta elektroinstrumenta nekontrolêta, patvaliga ieslëgšanäs.

▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Uzglabājiet ievietojamos darbinstrumentus ēku iekšienė sausā, neaizsalstošā telpā ar vienmērigu temperatūru.
- Pirms elektroiekārtas transporēšanas noņemiet ievietojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.
Uz limētiem griešanas un slīpēšanas diskiem ir norādīts derīguma terminš, pēc kura šos diskus vairs nedrikst izmantot.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzëts metâla, akmens, plastmasas un kompozītmateriâlu griešanai un apstrădei ar stieplu suku, metâla, plastmasas un kompozītmateriâlu rupjajai slipešanai, kâ arî akmens urbšanai ar dimanta kronurbjiem, nelietojot üdeni. To veicot ir jäievëro pareiza aizsargpärsega lietošana (skatit „Lietošana“, Lappuse 339).

Veicot akmens griešanu, jānodrošina pietiekoša puteklu uzsūkšana.

Elektroinstrumentu kopā ar lietošanai atlautiem slīpēšanas darbinstrumentiem var izmantot ari slīpēšanai ar slippapīru.

Elektroinstrumentu nedrikst lietot akmens materiālu slīpēšanai ar dimanta kausveida diskiem.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Aizsargpärsega atbrivošanas svira
(2) Griešanās virziena bultiņa uz korpusa
(3) Svira
(4) leslēdzējs/izslēdzējs (GWX 14-125 S / GWX 17-125 S)
(5) Puteklu filtrs (GWX 14-125 S) a)
(5) Puteklu filtrs (GWX 17-125 S / GWX 17-125 PSB)
(6) Apgriezienu regulēšanas slēdzis
(7) leslēdzējs/izslēdzējs (GWX 17-125 PSB)
(8) leslēdzēja/izslēdzēja atblokēšanas svira (GWX 17-125 PSB)
(9) Standarta papildrokturis (ar izolētu noturvirsmu) ^a)
(10) Vibrācijas slāpējošs papildrokturis (ar izolētu noturvirsmu)
(11) Slipēšanas aizsargpārsegs
(12) X-LOCK slīpēšanas disks/vēdeklveida slīpēšanas disks ^a)
(13) Griešanas aizsargpārsegs ^a)
(14) X-LOCK diskveida suka ^a)
(15) Griešanas pârsegs
(16) X-LOCK griešanas disks ^a)
(17) X-LOCK dimanta griešanas disks ^a)
(18) X-LOCK stiprinājums
(19) Roku aizsargs ^a)
(20) X-LOCK pamatne škiedrmateriāla diskiem ^a)
(21) X-LOCK škiedrmateriāla disks ^4
(22) Škiedrmateriāla diska X-LOCK turētājs ^a)
(23) X-LOCK kausveida suka ^a
(24) X-LOCK koniskā suka ^a)
(25) X-LOCK dimanta kronurbis ^a)
(26) Rokturis (ar izolētu noturvirsmu)
(27) Nosūkšanas pārsegs griešanai ar vadotnes slīdni ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Lenka slipmašina GWX 14-125 S GWX 17-125 S GWX 17-125 PSB
Izstrādājuma numurs		3 601 GD2 1..	3 601 GD2 3.. 3 601 GD3 7..
Nominālā ieejas jauda W 1400 1700 1700
Izejas jauda W 830 1010 1010
Mērišanas brīvgaitas griezes momentsA)	min^-1	11500	11500 11500
Apgriezienu skaita regulēšanas diapazons min	-1	2800–11500	2800–11500 2800–11500
Maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs	mm	125 125 125

Apgriezienu skaita iestatijums ● ● ●
Aizsardzība pret atkārtotu ieslēgšanos ● ● ●
Pakāpeniska palaišana ● ● ●
Elektroniskā gaitas stabilizēšana ● ● ●
Atsitiena izslēgšana ● ● ●
Izskrējiena bremze -- ●
Izslēgšanās trieciena dēļ -- ●
Svars ^B)	kg 2,2–2,5 2,2–2,5 2,3–2,6
Aizsardzības klase	☐/II /II /II ☐		☐

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrikst pārsniegt nominālo apgriezienu skaitu un tādēļ tas ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((13), (11), (15)) un no izmantotā papildroktura ((9), (10))
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atškirties.
Vērtības var atškirties atkaribā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

	GWX 14-125 S GWX 17-125 S GWX 17-125 PSB
		3 601 GD2 1..	3 601 GD2 3..	3 601 GD3 7..
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.
Elektroinstrumenta radītā trokšna līmeņa A–izsvarotās tipiskās vērtības
Skaņas spiediena līmenis	dB(A)	94	97	94
Akustiskās jaudas līmenis	dB(A)	102	105	102
Mērijuma nenoteiktība K	dB	3	3	3
Lietojiet dzirdes aizsarglidzekļus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk:

Virsmas slipēšana un zāgēšanas slipmašinām:

A) noteikts ar vidēji cieta tipa balsta disku
Plāna skārda vai citu viegli vibrejošu materiālu ar lielu virsmu slipešana var novest pie paaugstinātas trokšņa emisijas vērtibas lidz pat 15dB. Ar piemērotiem smagiem slāpēšanas pārklājiem paaugstinātas trokšņa emisijas van tikt samazinātas. Paaugstināta trokšņu emisija ir jānem vērā gan veicot skanas jaudas slāpēšanas novērtējumu, gan ari izvēloties piemērotu dzirdes aizsarglidzekli.

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta raditā troksņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā

svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstibu un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstibu un trokšna radīto papildu slodzi kopējam darba laika posmam.

336 | Latviešu

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, kad atjaunojas pārtraukta strāvas pievade.

Lai pēc aizsardzības aktivizēšanās atsāktu darbu, pārvietojiet ieslēdzēju (4) izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.

Pakāpeniska palaišana

Elektroniskā pakāpeniskā palaišana ierobežo griezes momentu ieslēdzot un nodrošina elektroinstrumenta palaidi ar mazu grūdienu.

Piezime: Ja elektroinstruments tūlit pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka pakāpeniskās palaišanas un aizsardzības pret atkārtotu ieslēgšanos funkcija nedarbojas. Tad elektroinstruments ir nekavējoties jānosūta klientu apkalpošanas dienesta darbnīcai, kuras adrese ir norādīta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Elektroniskā gaitas stabilizēšana

Elektroniskais gaitas stabilizers uztur gandriz nemainigu darbvärpstas griešanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ħauj stabilizēt apstrādes režimu.

Pēkšņa atsitiena laikā, piemēram, kad elektroinstruments iestrēgst griezumā, motora elektroapgāde tiek pārtraukta elektroniski.

Lai atsaktu darbu, pārvietojiet ieslēdzēju/ izslēdzēju (4) izslēgtā stāvokli un atkārtoti

ieslēdziet elektroinstrumentu.

Izksrējiena bremze X-LOCK

(GWX 17-125 PSB)

Elektroinstruments ir aprikots ar elektronisku izskrëjiena bremzi. Kad elektroinstrumentu izslëdz vai pärtrauc strāvas padevi, tas slipēšanas darbinstrumentu aptur dažās sekundēs. Ja tiek aktivizēta DropControl vai

KickbackControl funkcija, elektroinstruments bremzē vēl ātrāk.

Izslēgšanās trieciena dēl

(GWX 17-125 PSB)

lebūvētā trieciena izraisitas izslēgšanās funkcija nodrošina elektroinstrumenta izslēgšanos, tiklīdz tas nokrīt un atsitas pret grīdu.

Apgriezienu skaita regulēšana

Ar apgriezienu skaita regulēšanas pirkstratu (6) vajadzīgo apgriezienu skaitu var regulēt arī darbības laikā ar noteikumu, ka putekļu filtrs (5) nav samontēts. Pretējā gadījumā noņemiet putekļu filtru (5). leteicamās elektroinstrumenta griešanās ātruma vērtības ir sniegtas sekojošajā tabulā.

Materiāls Lietojums Nomaināmais darbinstruments Pirkstrata stāvoklis

Metāls Krāsas notīrīšana Slīploksne 2-3
Metāls Apstrāde ar suku, rūsas noņemšana	Kausveida suka, slīploksne 3
Nerūsējošais tērauds	Slīpēšana Slīpripa/šķiedru slīpdisks 4-6
Metāls Rupjā slīpēšana Slīpripa 6
Metāls Griešana Griešanas disks 6
Akmens Griešana Dimanta griešanas disks 6

▶ lestiprinâmã piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.

Griešanās ātruma regulēšanas pakāpe	[min-1]
1	2800
2	4500
3	6200
4	7900

Griešanās ātruma regulēšanas pakāpe	[min-1]
5	9600
6	11500

Norādītās griešanās ātruma priekšizvēles pakāpēm atbilstošās griešanās ātruma vērtības ir aptuvenas.

Montāža

Aizsargierices montāža

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Piezime. Ja darba laikā salūzt slipēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Slīpēšanas aizsargpārsegs

Novietojiet aizsargpârsegu (11) uz elektroinstrumenta stiprinājuma tā, lai pārsega kodēšanas izcilņi sakristu ar stiprinājuma gropēm. Nospiediet un turiet nospiestu atblokēšanas sviru (1).

Spiediet aizsargpärsegu (11) uz darbvärpstas aptveres, lidz aizsargpärsega apcilnis pieklaujas pie elektroinstrumenta atloka, un grieziet aizsargpärsegu, lidz tas dzirdami

fiksējas.

Pielāgojiet aizsargpārsega pozīciju (11) darba vajadzībām. Lai to izdarītu, spiediet atblokēšanas sviru (1) uz augšu un grieziet aizsargpārsegu (11) vēlamajā pozīcijā.

Vienmër noregulëjiet aizsargpärsegu (11) tä, lai visi atblokëšanas sviras (1) izcilni iekertos atbilstošajäs aizsargpärsega (11) atverës.
▶ Pagrieziet aizsargpärsegu (11) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpärsegu (11) drikst pagriezt piederuma griešanas virzienä tikai tad, ja tiek darbinäta atblokëšanas svira (1) ! Citädi elektroinstrumenta lietošanu nekädä gadijumä nedrikst turpinät un tas ir jänogädä klientu apkalpošanas dienestä.

Norāde: aizsargpārsega (11) kodēšanas izcílni nodrošina, ka var montēt tikai vienu elektroinstrumentam piemērotu aizsargpārsegu.

Aizsargpärsegs griešanai

▶ Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (13) vai slīpēšanas aizsargpārsegu (11) kopā ar griešanas aizsargpārsegu (15).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.

Griešanas aizsargpārsegs (13) ir nostiprināms līdzīgi kā slīpēšanas aizsargpārsegs (11).

Griešanas aizsargpärsegs no metāla

Samontējiet metāla griešanas aizsargpārsegu (15) uz slīpēšanas aizsargpārsega (11) (skatīt attēlu A): Pagrieziet fiksēšanas loku atpakaļ (1). Uzlieciet aizsargpārsegu (15) uz slīpēšanas aizsargpārsega (11) (2). Piespiediet

fiksēšanas loku cieši pie aizsargpārsega (11) (3).

Lai veiktu demontāžu (skatīt attēlu B) nospiediet pogu uz fiksēšanas loka (1) un pagrieziet to atpakal (2). Novelciet pārsegu (15) no aizsargpārsega (11) (3).

Plastmasas griešanas aizsargpärsegs

Uzlieciet plastmasas griešanas aizsargpärsegu (15) uz slipēšanas aizsargpärsega (11) (skatīt attēlu C).

Pärsegs (15) dzirdami un redzami nofiksējas uz aizsargpārsega (11).

Lai veiktu demontāžu (skatīt attēlu D) atbrīvojiet pārsegu (15) uz aizsargpārsega (11) (①) kreisajā vai labajā pusē un novelciet pārsegu (②).

Uzsūkšanas pārsegs darbam ar griešanas vadotni

Griešanā ar vadotni izmantojamo nosūkšanas pārsegu (27) nostiprina līdzīgi kā slīpēšanas aizsargpārsegu.

Nostiprinot papildrokturi (9)/(10) caur loku pie nosūkšanas pārsega pie visa korpusa, elektroinstruments tiek cieši savienots ar nosūkšanas pārsegu. Pie nosūkšanas pārsega ar griešanas vadotni (27) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzsūkšanas šljūteni ar uzsūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.

Norādījums: berze, kuru rada putekļi uzūkšanas šļūtenē un piederumā uzūkšanas laikā, izraisa elektrostatisko lādiņu, kuru lietotājs var sajust kā elektrostatiskā lādiņa izlādi (atkarībā no apkārtējās vides faktoriem un viņa fiziologiskā stāvokļa). Smalko putekļu un sausu materiālu uzūkšanai Bosch parasti rekomendē izmantot antistatisko uzūkšanas šļūteni (Piederums).

Roku aizsargs

Darbam ar gumijas slipēšanas pamatni (20) vai ar kausveida/konisko suku/dimanta kronurbi vienmēr samontējiet uz instrumenta roku aizsargu (19).
Roku aizsargs (19) ir nostiprināms kopā ar papildrokturi (9).

Standarta papildrokturis/pretvibrācijas papildrokturis Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi (9)/(10) reduktora galvas labajā vai kreisajā pusē.

▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (9)/(10).
▶ Neizmantojiet elektroinstrumentu, ja tā papildrokturis (9)/(10) ir bojāts. Ir aizliegts veikt izmainas papildroktura konstrukcijā (9)/(10).

Vibration Control

Vibrācijas slāpējošā papildroktura izmantošana (10) nodrošina samazinātu vibrāciju apjomu un līdz ar

to patikamāku un drošāku darba vidi.

Slipēšanas darbinstrumenta montāža un demontāža

Lüdzu ievërojiet ipašos X-LOCK darbinstrumentu montāžas norādijumus.

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

338 | Latviešu

▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Lietojiet vienīgi originālos X-LOCK nomaināmos darbinstrumentus, kas ir apzimēti ar logotipu X-LOCK. Vienīgi, X-LOCK nomaināmie darbinstrumenti lauj nodrošināt, lai skaidas biezums nepārsniegtu 1,6 mm. Ja skaidas biezums ir lielāks, var klūt nedrošs iestiprinājums, kā rezultātā var atvērties iestiprināšanas ierīce.
Lietojot X-LOCK nomainamos darbinstrumentus, nav jälieto ne piespiedējpaplāksne, ne ari balstpaplāksne.
▶ Pärliecinieties, ka iestiprināmais darbinstruments un tā stiprinājums nav deformēti un uz tiem nav netīrumu un apstrādājamā materiāla dalīņu.

levērojiet slīpēšanas darbinstrumentu izmērus.

Pirms X-LOCK nomaināmā darbinstrumenta montāžas pārliecinieties, ka ir atvērti abi X-LOCK fiksējošie izcilni.

Ja nepieciešams, notīriet apgabalu starp abiem X-LOCK fiksējošajiem izcilniem.

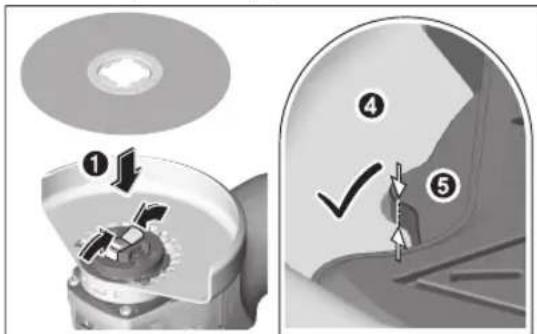

Slipēšanas darbinstrumenta montāža

① Novietojiet slipešanas, griešanas vai vēdeklveida slipešanas disku koncentriski uz balstvirsmas un paralēli tai, ka arī ar augšup vērstu stiprinājuma X-LOCK pareizo pusī.
② Paspiediet disku stiprinājuma virzienā.
③ Diskam ir jäfiksëjas ar skaidri sadzirdamu troksni. Pie tam nenospiediet sviru (3).

Pēc montāžas pārbaudiet, vai slīpēšanas darbinstrumenta (④) mala nepaceļas augstāk par atskaites virsmu (⑤), un līdz ar to darbinstruments ir pareizi iemontēts. Ja slīpēšanas darbinstrumenta mala tomēr paceļas augstāk, stiprinājums ir jānotīra vai ariīr jāatsakās no šā darbinstrumenta lietošanas.

Pirms slīpēšanas, griešanas vai vēdeklvelda slīpēšanas diska demontāžas: pārliecinieties, ka elektroinstruments ir apstājies.

Slīpēšanas darbinstrumentu noņemšana

① Atbrīvojiet sviru (3).
② Līdz ar to slīpēšanas, griešanas vai vēdeklveida slīpēšanas disks tiek atbrivots.
③ Slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku klūst iespējams noņemt.
① Atbrīvojiet sviru (3). ② Līdz ar to slīpēšanas, griešanas vai vēdeklveida slīpēšanas disks tiek atbrivots. ③ Slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku klūst iespējams noņemt.

Izmantojamie slīpēšanas darbinstrumenti

Jūs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus. Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min.¹] un aploces ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norāditās griešanās ātruma un aploces ātruma pielaujamās vērtības.

maks. [mm] [mm] [°]
D b s d a [min

1150080

[Non-Text]

maks. [mm] [mm] [°]

Dbsda[min

-1] [m/s]

125 6 10 X-LOCK > 0 11 500 80

Reduktora galvas pagriešana (skatiet attēlu E)

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Pärnesuma galvu var pagriezt un nostiprinät stāvoklī ik pa 90°. Atseviškiem darbiem var izvēlēties izdevigāku ieslēdzēja/izslēdzēja novietojumu, piemēram, ja instrumentu lieto kreilis.

Pilnība izskrūvējiet 4 skrūves (1). Uzmanīgi pagrieziet pārnesuma galvu vēlamajā stāvoklī, nenoņemot to no elektroinstrumenta korpusa (2). No jauna ieskrūvējiet un pievelciet 4 skrūves (3).

Puteklu filtra demontāža (skatīt attēlu F un G)

Nobīdiet putekļu filtru (5) elektroinstrumenta apakšējā daļā bultas norādītajā virzienā.

Nesatveriet un nevelciet puteklu filtru (5) no sāniem.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.

- Darba vietai jābūt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

▶ Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

levērojiet piesardzību, veidojot padzīlīnājumus ēku nesošajās sienās, izlasiet sadalā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Norādījumi darbam

Rupjā slīpēšana

Veicot rupjo slipēšanu ar savienotiem slipēšanas lidzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (11).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
Veicot rupjo slipēšanu griešanas aizsargpārsegs (13) vai slipēšanas aizsargpārsegs (11) kopā ar samontētu griešanas aizsargpārsegu (15) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.

Veicot rupjo slipēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slipēšanas darbinstrumenta sadures leŋka no 30° lidz 40°. Slipēšanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas ľauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.

Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (13) vai slīpēšanas aizsargpārsegs (11) ar samontētu griešanas pārsegu (15).

Virsmu slipēšana ar segmentveida slipēšanas disku.

▶ Veicot slipēšanu ar segmentveida slipēšanas disku, vienmēr izmantojiet slipēšanas aizsargpārsegu (11).

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un zemāku slīpēšanas temperatūru.

Virsmu slīpēšana ar slīpēšanas pamatni.

Strādājot ar gumijas slipēšanas pamatni (20), vienmēr nostipriniet uz instrumenta roku aizsargu (19).

Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.

Montāžas secība ir parādīta grafikas lappusē.

Kausveida/diskveida/koniskā suka

▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slipēšanas aizsargpārsegu (11). Slipēšanu ar slipēšanas pamatni var veikt bez aizsargpārsega.

340 | Latviešu

Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (19).
Ja tiek pārsniegti maksimālie atļautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpārsegā un nolūzt.

Montāžas secība ir parādīta grafikas lappusē.

Metāla griešana

▶ Griežot metälu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmër ir jääzmanto griešanas aizsargpärsegs (13) vai slipëšanas aizsargpärsegs (11) ar samontëtu griešanas pärsegu (15).
Izmantojot slipēšanas aizsargpārsegu, (11) veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un daļinų, kā arī disku fragmentu, kas atdalijušies diskam salūztot, iedarbībai.

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienmēr ir jāizmanto uzsūkšanas pārsegs darbam ar griešanas vadotni (27) vai griešanas aizsargpārsegs, (13) vai slīpēšanas aizsargpārsegs (11) ar samontētu griešanas pārsegu (15).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.
▶ Nēsājiet putekļu aizsargmasku.
Elektroinstrumentu drikst lietot vienigi sausajai griešanai un slipēšanai (bez ūdens pievadišanas).
Izmantojot griešanas aizsargpârsegu (13), slipēšanas aizsargpârsegu (11) vai slipēšanas aizsargpârsegu (11) ar samontētu griešanas pârsegu (15) betona vai mūra griešanas un slipēšanas darbu laikā veidojas palielināts putekļu daudzums, kā arī palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (27), jālieto ari vakuumsūcējs, kas ir piemērots

akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.

leslėdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšėjo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.

Tad pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, išlaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.

Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirkstelju aplis, dimanta griešanas disks ir kljuvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.

Citu materiālu griešana

Griežot tādus materiālus kā plastmasa, kompozitmateriālus utt. ar savienotiem griešanas diskiem vai Carbide Multi Wheel diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (13) vai slīpēšanas aizsargpārsegs (11) ar samontētu griešanas pārsegu (15). Izmantojot uzsūkšanas pārsegu ar vadotni, (27) jūs panākat labāku putekļu uzūkšanu.

Darbs ar dimanta kronurbjiem

▶ Lietojiet sausus dimanta kronurbjus.

Strādājot ar dimanta kronurbjiem, vienmēr nostipriniet roku aizsargu (19).

Nenovietojiet dimanta kronurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar aplveida kustibām. Sādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.

Padzijinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Uzsākot lietošanu

Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (generatoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgādāti ar piemērotu sprieguma stabilizatoru, un nespēj kompensēt palaišanas strāvu, ieslēgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā.

Lüdzam pärliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.

Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtibai, kas ir norādita uz elektroinstrumenta markējuma plāksnītes.

leslēgšana un izslēgšana (GWX 14-125 S / GWX 17-125 S)

Lai säktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/izslēdzēju (4) uz priekšu.

Lai fiksētu ieslēdzēju/izslēdzēju (4), spiediet ieslēdzēju/izslēdzēju (4) priekšpusē uz leju, līdz tas fiksējas. Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (4), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet to (4) aizmugurē uz leju un atlaidiet.

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

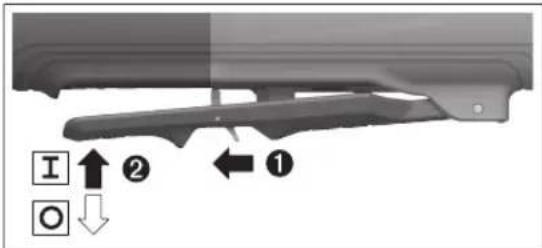

leslēgšana un izslēgšana (GWX 17-125 PSB)

Lai ieslēgtu elektroinstrumentu, vispirms pārvietojiet uz aizmuguri ieslēdzēja atblokēšanas sviru (8) un tad paspiediet augšup ieslēdzēju (4).

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (4).

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekspusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības limeni.

▶ Regulāri tiriet sava elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ivelk puteklus instrumenta korpusā, bet liela metāla puteklu daudzuma uzkrāšanās var būt par cēloni elektrotraumai.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitigā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

342 | Lietuvių k.

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iericēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
