ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 27-180 JR Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шықса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

- өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз

- жауын -шашын кезінде сыртта пайдаланбаныз

- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- ток сымының тозуы немесе закымдануы

- өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

- Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сактау кезінде температураның кенет ауыткуынан корғау керек

- орамасыз сактау мүмкін емес

– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатан тыйым салынады
  – босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын окыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр күралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеціз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге косылған беттерге тимеңіз. Денеціз

жерге қосылған болса жоғары ток соғу қауіні пайда болады.

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы

216|Қазақ

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз арекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын коймаға кою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпыті кутіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр күралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар күралды пайдаланудан алдын жөндеңіз. Электр күралдарының дұрыс күтілмеуі жазатайым окифаларғ, себеп болып жатады.

Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурыштык тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр құралы майдалағыш, ажарлағыш, сым қылшак, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Төменде келтірілген барлық нұсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуі мүмкін.
Жылтырату сиякты әрекеттерді осы электр күралымен орындауга болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.
▶ Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген

жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
▶ Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым катты дірілдеуі және бақылау мүмкіндігінен айырылуғаәкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті дөңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түргған керек-жарактар аймағынан алыстатып, электр құралын максималды жуктеусіз жылдамдықлен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ ұақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртурлі әрекеттердің барысында пайда болатын ұшпа-қоқысты тоқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кесетін керек-жарактан жасырын сымдар немесе ез сымына тиюї мүмкін әрекеттерді жасаған кезде электр құрылы оқшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.

▶ Айналып турған аспап толық токтағанша электр күралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда көтеріп турғанда қоспаңыз. Айналып турған аспаптарға кездейсоктию киіміңізді устап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Көзғалтқыш желдеткіші шанды корпус ішінде тартып, ұнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр құралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаңыз. Су·немесе-баска·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.

Кері соккы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Согу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеціз-бен-қолыңызды кері сокқыға қарсылық-көрсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймақта орналастырмаңыз. Қайтарым куралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, өткір жиектерді және т.б. өндеген кезде айрықша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бұрыштар, өткір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

218 | Казак

▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден үзын болатын сегменттік алмасты деңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жиї кері соққыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр құралыңыз үшін қөрсетілген дөңгелек түрлерін және таңдалған деңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр құралына жарамайтын деңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дұрыс орнатылмаған қорғағыш, деңгейден шығып түрған деңгелек жақсы қорғалуы керек емес.
▶ Қорғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсок тиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу деңгелегінің тірегі болады және оның·сыну қаупінің алдын·алады. Кесуші деңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған дөңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған дөңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
▶ Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қөргғағышты пайдаланыңцыз. Дұрыс қөргғағыш пайдаланылмаған жағдайда, қажетті қөргғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

▶ Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз.

Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын арттырады.

Денецізді айналдырылған деңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып түрган деңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрганда, дөңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері сокқы пайда болуы мүмкін. Дөңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.
▶ Күрал дайындамада түрганда электр құралын қайта қоспаңыз. Кесуді бастамас бұрын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск тұтылып, дайындамадан көтеріліп кетуі немесе-кері сокқыға әкелуі мүмкін.
▶ Тірек панельдері немесе кез келген тым үлкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына·жақын·және·дәңгелектің·екі жағынан·да тірелуі керек.
Бар қабырғаларда кіші кесікті немесе басқа керінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган деңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге арекеттенбеціз. Дөңгелек-тым қатты·басылғанда,·жүктеме·және·дөңгелектің·кесікте- буралуға·немесе·қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жарақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын таңдаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек егеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жұқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың

диаметрі жұмыс жуктемесіне немесе центрифугалық куштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаульықтары

Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр куралын жумыс барысында екі колмен берік устан, турақты қалыпта турыңыз. Электр куралы екі қолмен сенімді турде басқарылады.

Кылшактар және алмасты бұргғылау коронкалары сияқты ішкі ирек оймалы алмалы-салмалы аспаптарда ажарлау шпинделінің макс. ирек ойма ұзындығына назар аудару керек. Шпиндель ұшы алмалы-салмалы аспаптың түбіне тимеуі керек.
Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жоç болып қалса немесе ашаны розеткадан суырганда сөндіргіш бекіткішін алыңыз және өшірулі күйіне орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіціз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күрғақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша зақымдарға жол бермейсіз.
▶ Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне іе, бүл мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы суды пайдаланбай металл, тас, пластикті және композитті материалды кесуге және қылшакпен өндеуге және металды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмас бұргылау коронкаларымен бұргылауға арналған. Бул ретте дұрыс қорғаныш қаптаманың пайдаланылғанына кез жеткізіңіз (қараңыз „Пайдалану“, Бет 223).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр құралын тастан жасалған материалдарды алмас ажарлағыш дискілермен ажарлау, металл мен тасты тостаған тәрізді дискілермен ажарлау немесе композиттік материалдарды өндеу үшін пайдалануға тыйым салынады.

Көрсетілген курамды бөлшектер

Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.

(1) Шпиндельді буғаттау түймесі
(2) Діріл баскыш
(3) Ажыраткыш
(4) Стандартты косымша тутка (беті окшауланған) ^a)
(5) Кыскыш гайканың екі саңылаулы кілті
(6) Кыскыш иінтірекпен ажарлауға арналған қорғаныш қаптама
(7) Кодтау жудырыкшасы
(8) Корғаныш каптаманың кыспа інітірегі
(9) Корғаныш каптаманың реттеу бұрандасы
(10) Тығыздауыш сақинасы бар тірек фланеці
(11) Ажарлағыш диск ^a)
(12) Дискілі қылшақ (Ø 22,22 мм) ^3)
(13) Дискілі қылшақ (M14) ^a)
(14) Кыскыш гайка
(15) Жылдам кыскыш гайка SDS-clic ^a)
(16) Кесуге арналған қорғаныш қаптама ^a)
(17) Кескіш диск ^a)
(18) Тутка (беті окшауланған)
(19) Ажарлау шпинделі
(20) Алмас кескіш диск ^4
(21) Бағыттауыштары бар кесуге арналған сорғыш каптама ^a)
(22) Кол корфанысы ^a)
(23) Резенке ажарлау тәрелкесі ^3
(24) Ажарлағыш төсем ^a)
(25) Домалақ гайка ^a)
(26) Тостаған тәрізді қылшақ ^3)

220|Қазақ

(27) Кесуге арналған қаптама
(28) Айыр тәрізді кілт ^a)
(29) Конустык кылшак ^a)
(30) Алмас бүрғылау коронкасы ^a)
(31) Діріл басқыш қосымша түтқа (беті окшауланған)
(32) Корғаныш қаптамаға арналған реттегіш бұранда

(33) Бекіткіш бурандамен ажарлауга арналған қорғаныш қаптама
(34) Бекіткіш бұрандамен кесуге арналған қорғаныш қаптама
(35) Бағыттауыштары бар кесуге арналған сорғыш қаптама ^31
a) Бул керек-жарак стандартты жеткізілім жиынтығына кірмейді.

Техникалық мәліметтер

Бурыштық ажарлау машинасы GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Өнім нөмірі	3 601 HC6 1.. 3 601 HC7 1.. 3 601 HC6 3.. 3 601 HC7 3..
Номиналды тұтынылатын куат Вт 2700 2700 2700 2700
Есептелген бос жүріс күйіндегіайналу жилігі ^A)	мин ^-1	8500	6500 8500 6500
Ажарлағыш дискінің макс.диаметрі	мм	180 230 180 230
Ажарлау шпинделінің ирекоймасы		M 14	M 14 M 14 M 14
Шпиндель ирек оймасының макс.узындығы	мм	25 25 25 25
Бірқалыпты іске қосу ● ● ● ●
Қайта іске қосылудан қорғаныс ● ● ● ●
Кері сокқы кезіндегі өшіру жүйесі ● ● ● ●
Айналмалы басты тұтқа ● ● ● ●
PROtection ажыратқышы ● ● --
Салмағы ^B(C)	кг	6,1–7,2	6,3–7,7	6,1–7,2
Қорғаныс класы		☐/II	☐/II	☐/II

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Бос жүріс күйіндегі накты айналу жилігі есептелген бос жүріс күйіндегі айналу жилігінен аспауы керек, сондыктан ол төмен.

В) пайдаланылатын корғаныш каптамаға ((16), (6), (27) / (34), (33), (27)) және пайдаланылатын қосымша түткаға ((4), (31)) байланысты

C) Желілік куат сымынсыз және куат ашасынсыз салмағы Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін. Мәндер өнімге байланысты езгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және дірілдеу туралы ақпарат

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдтете келесідей болады: дыбыстық крысым деңгейі 93 дБ(А); дыбыстық куат деңгейі 101 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Жалпы діріл мәндері а, (үш бағыттың векторлық косындысы) және К дәлсіздігі, EN IEC 62841-2-3

бойынша есептелген:

Бетті ажарлау (бастапкы ажарлау):

Ажарлағыш төсеммен ажарлау:

$$ a _ {n} = 4, 5 \mathrm{M} / \mathrm{C} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{C} ^ {2}, $$

Кесіп ажарлау:

$$ a _ {n} = 5, 1 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}. $$

Жүмсақ табақ металды немесе баска үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін көтерілген шуыл эмиссиясынының көрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулагыш кілемшелердің көмегімен асқын шуыл эмиссиясын азайтуға болады. Асқын шуыл эмиссиясын шуыл сипаттарымен байланысты туекелдерді бағалау кезінде де, жарамды кулак қорғанысын тандау кезінде де есепке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр куралының негізгі жұмыстары үшін берілген. Егер электр курал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса

дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Бірқалыпты іске қосу

Электрондык біркалыпы іске қосу жүйесі қосу кезіндегі айналу жилігін шектейді және электр құралының біркалыпы іске қосылуын қамтамасыз етеді.

Нускау: электр куралы косылғаннан кейін толық айналу жилігімен жұмыс істесе, бүл бірқалыпы іске косу жүйесінің және қайта косылудан қорғаныстың істен шыққанын білдіреді. Электр куралын бірден қызмет көрсету орталығына жіберу қажет, мекенжайларды "Қызмет көрсету орталығы және пайдалану бойынша кеңес" бөлімінен қараңыз.

Қайта қозғалу сақтағышы

Кездейсок қосылудан қорғағыш қуаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта пайдалану үшін ажыратқышты (3) өшірілген күйге келтіріп электр құралды

кайта косыңыз.

Кері соккы кезіндегі өшіру жүйесі

Электр куралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышка куат беру электрондық жүйе арқылы төқтатылады.

Қайта іске қосу үшін ажыратқышты (3)

өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

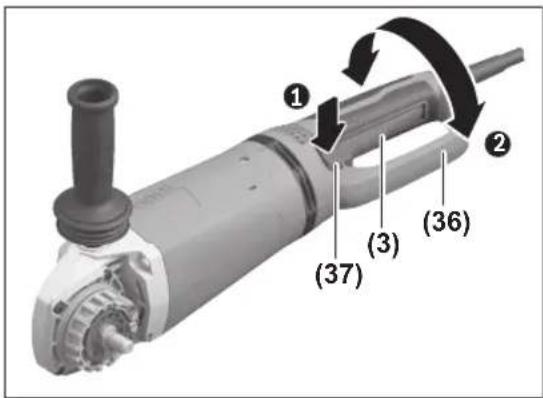

Басты тутканы бурау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Ажыраткыш (3) өшірулі күйде болуы керек.

Басты тутканы (36) козгалткыш корпусына 90° шамасына солга немесе онга бурауға болады. Осылайша ажыратқышты жұмыска ыңғайлы күйге орнатуға болады, мысалы, кесу жұмыстары үшін бағыттауштары бар сорғыш каптамамен (21)/(35) немесе солақайлар үшін.

Түтқа ысырмасын (37) басып, басты түтқаны (36) құлыптан босатыңыз және дәл сол уақытта басты түтқаны (36) қалаулы күйге тірелгенше бураңыз.

Жинау

Корғаныш аспапты орнату

▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жумыс кезінде тегістеу шенбері бузылса немесе корғағыш қаптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Кыскыш інітірекпен ажарлауға арналған қорғаныш қаптама

Кыскыш иінтіректі (8) ашыңыз. Корғаныш қаптаманы (6) кодтау жудырықшасымен (7) шпиндель мойнындағы кодтау ойығына енгізіңіз, сонда корғаныш қаптаманың қамыты электр құралының фланеціне кіруі тиіс, соан сон қорғаныш қаптаманы (6) қалаулы позицияға дейін бұраңыз. Кыскыш иінтіректі (8) жауып қойыңыз.

▶ Корғаныш қаптаманы (6) операторға қарай үшқын бағытталмайтындай етіп орнатыңыз.

Корғаныш қаптама (6) құлпының қысу күшін реттеу бұрандасын (9) босату немесе тарту арқылы өзгертуге болады. Қорғаныш қаптаманың (6) тұрақты тұруына көз жеткізіп, оны жүйелі түрде тексеріңіз.

Нускау: корғаныш қаптамадағы (6) кодтау жұдырықшалары тек электр құралына жарамды корғаныш қаптаманың монтаждалуын қамтамасыз етеді.

Бекіткіш бурандамен ажарлауға арналған қорғаныш қаптама

Коргайтын каптаманы (33) шпиндель мойыншасына орнатыңыз. Коргайтын каптама (33) күйін жұмыс күнінің талаптарына сай етіп коргайтын каптаманы (33) бекіту бұрандасымен (32) бұғаттаңыз.

222|Қазақ

▶ Корғағыш қаптаманы (33) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.

Кесуге арналған қорғағыш қаптама

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (34)/(16) бекіткіш бұрандамен ажарлауға арналған қорғаныш қаптама (33) қыскыш інітірекпен ажарлауға арналған қорғаныш қаптама (6) сияқты монтаждалады.

▶ Кесу үшін әрдайым кесуге арналған қорғаныш қаптаманы (34)/(16) немесе ажарлауға арналған қорғаныш қамтаманы (33)/(6) кесуге арналған қаптамамен (27) бірге пайдаланыңыз.

Кесуге арналған қаптама

Кесуге арналған қаптаманы (27) ажарлауға арналған қорғаныш қаптамаға (6)/(33) монтаждаңыз (А/Д суретін қараңыз): інінтіректі кері қайырыңыз (①). Қаптаманы (27) ажарлауға арналған қорғаныш қаптамаға (6)/(33) кигізіңіз (②). Інінтіректі қорғаныш қаптамаға (6)/(33) кайтадан мыктап басыңыз (③).

Бөлшектеу үшін (В/Е суретін караңыз) інтіректі кері қайырыңыз (①). Каптаманы (27) қорғаныш каптамадан (6)/(33) тартып алыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары бар кесуге арналған сорғыш қаптаманы (21)/(35) шпиндель мойнына орнатыңыз. Сорғыш қаптаманың (21)/(35) күйін жұмыс барысының талаптарына сай реттеңіз. Сорғыш қаптаманы (21)/(35) бекіткіш бұранданың көмегімен бекітіңіз. Бағыттауыш ойыктары бар сорғыш қаптамаға (21)/(35) жарамды Bosch шансорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы кіріс келте кұбырына жалғаңыз.

Кол коргағышы

Резенке ажарлау тәрелкесімен (23) немесе тостаған тәрізді қылшаклен/конустық қылшаклен/алмас бұргылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (22) кип жүріңіз. Қол қорғанысын (22) қосымша түтқамен (4)/(31) бекітіңіз.

Косымша тутканы (4)/(31) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрал бекітіңіз.

Электр куралын тек косымша туткамен бірге пайдаланыңыз: (4)/(31).

▶ Косымша тутка (4)/(31) зақымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша түткаға (4)/(31) ешкандай өзгерістер жасамаңыз.

Vibration Control

Діріл басқыш қосымша түтқа (31) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлауыш куралдарын орнату

▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Тегістеу шпинделін (19) және барлық орнатылатын кұралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (1) басып, шпиндельді бекітіңіз.

Шпиндельді бекіту түймесін тек шпиндель токтатылған куйде басыңыз. Әйтпесе электр құралын закымдауыңыз мүмкін.

Тегістеу шеңбері/кесу шеңбері

Ажарлағыш кұралдардың өлшемдерін ескеріңз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаныз.

Алмас кескіш дискілерді пайдаланғанда алмас кескіш дискіdegі айналу бағытының көрсеткісі электр күралындағы айналу бағытына сәйкес болуын кадағалаңыз (редуктор бастиегіндегі көрсеткіні караңыз). Монтаждау реттілігі графикалық бетте көрсетілген.

Нускау: байланыстырылған ажарлағыш және кескіш дискілерді жеткізілім жынтығындағы тірек фланецінің (10) және қыскыш гайканың (14) немесе жылдам қыскыш гайканың (15) көмегімен монтаждаған кезде аралық төсемдерді пайдалану қажет емес.

Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш сақинасы бар тірек фланецін (10) ажарлау шпинделіне (19) орнатып, кысқыш гайканы (14) бұрап бекітіңіз. Пайдаланылатын ажарлағыш/кескіш дискіге қарай (пайдалану бойынша нұсқаулықтың алдыңғы бөлігіндегі суреттерді қараңыз) кысқыш гайканың (14) бағытына назар аударыңыз және оларды екі саңылаулы кілтпен (қараңыз „Жылдам қысқыш гайка SDS-clic Бет 223) тартыңыз.

▶ Teristey küralyn ornatkannan kейin kosu алдында ornatudyic duрыstyfyn jxane küraldyic erkin aйналатынын тексеріціз. Teristey küralys korfaғыш каптамаға және басқа бөлшектерге үйкелмей айналып жатқанына көз жеткізіңіз.

Тірек фланецінде (10), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған. Тығыздауыш сақина жоқ немесе зақымдалған болса, тірек фланецін (10) ары қарай пайдаланбай тұрып, міңдетті түрде ауыстыру керек.

Жылдам кыскыш гайка SDS-clip

Куралдарды пайдаланусыз ажарлау куралын онай ауыстыру үшін крыскыш гайканың (14) орнына тез крыскыш гайканы (15) пайдалануға болады.

Жылдам кыскыш гайканы (15) тек ажарлағыш немесе кескіш дискілермен бірге пайдалануға болады.

Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (15).

Бурап қоюда жылдам қысу сомынының жазылған жағы (15) ажарлау дискісіне көрсетпейіне көз жеткізіңіз; бағыттама индекстік белгіге (38) көрсетуі тиіс суретін қараңыз.

(38)

Ажарлау шпинделін (1) бекіту үшін шпиндельді бекіту туймесін басыңыз. Тез қыскыш гайканы бекемдеу үшін ажарлау дискісін куш салып сағат тілінің бағытымен бураңыз.

Дурыс бекітілген, зақымдалмаған тез қыскыш гайканы сақинаны сағат тілінің бағытына қарсы бурау арқылы шығаруға болады.

Ешкашан қатты бекемделген тез қыскыш гайканы тістеуікпен бурап алмаңыз, екі буйірлік тесігі бар гайка кілтін пайдаланыңыз.

Гайка кілтін сурette көрсетілгендей екі бүйірлік тесігімен орнатыңыз.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген рүқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм] [°]
D	b	c	d	a	[мин]	-1	[м/с]
	180	8	-	22,2	-	8500	80
	230	8	-	22,2	-	6500	80
	180	4,2	-	22,2	-	8500	80
	230	4,2	-	22,2	-	6500	80
	180	-	-	-	-	8500	80
	230	-	-	-	-	6500	80

макс. [мм] [мм] [°]

Dbcdq[мин

83--M 14-8500 80

Пайдалану

Электр куралға токтағанша жуктеме түсірмеңіз.
Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы тұрақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жүктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
Электр куралды абразивті-кесу станинада пайдаланбаңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

▶ Байланыстырылған абразивтер көмегімен бастанқы ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (6)/(33) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.
▶ Бастапкы ажарлау кезінде кесуге арналған қорғаныш қаптама (16)/(34) немесе ажарлауға арналған қорғаныш қаптама (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

224|Қазақ

30°–40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

▶ Кесу үшін де, ажарлау үшін де руксат етілген композиттік дискілерді пайдаланған кезде кесуге арналған қорғаныш қаптаманы (16)/(34) немесе ажарлауға арналған қорғаныш қаптаманы (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (6)/(33).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырганда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі беттерді ажарлау

Резенке тегістеу тәрелкесімен (23) жұмыстар үшін әрқашан қол қорғағышын (22) киңіз.

Ажарлау тәрелкесімен ажарлау әрекетін қорғаныш қаптамасыз орындауға болады.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (25) бурап бекітіңіз де, екі саңылаулы кілтпен тартыңыз.

Тостаған тәрізді қылшак/дискілі қылшак/конустық қылшак

▶ Дискілі қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (6)/(33) пайдаланыңыз. Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (22) монтаждаңыз.
▶ Дискілі қылшақтардың максимальды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

M14 ирек оймасы бар тостаған тәрізді қылшақты/ конустық қылшақты/дискілі қылшақты, ол шпиндель ирек оймасының шетіндегі ажарлау шпинделінің фланецімен тығыз жанасатындай, ажарлау шпинделіне бурап бекіту кажет. Тостаған тәрізді қылшақты/конустық қылшақты/ дискілі қылшақты айыр тәрізді кілтпен бекемдеңіз.

22,22 мм диаметрі дискілі қылшақты бекіту үшін қыскыш фланецті ажарлау шпинделіне (19) енгізіп, домалақ гайканы (25) бұруал орнатыңыз және оны екі саңылаулы кілтмен тартыңыз.

Металды кесу

▶ Композиттік кескіш дискілермен немесе алмас кескіш дискілермен металды кесу кезінде әрдайым кесуге арналған қорғаныш қаптаманы (16)/(34) немесе ажарлауға арналған қорғаныш қаптаманы (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге пайдаланыңыз.
Ажарлауға арналған қөрғаныш қаптаманы (6)/(33) композиттік ажарлағыш дискілермен кесу жұмыстары үшін пайдаланған кезде, үшқын мен бөліктердің және дискінің сынуынан диск фрагменттерінің шығу қаупі аса жоғары болады.

Кескіш дискімен кескенде біркелкі, материал ушін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз.

Бүйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлдененң кимада бастаңыз.

Тасты кесу

Композиттік кескіш дискілермен немесе тас/ бетонға арналған алмас кескіш дискілермен тасты кесу кезінде әрдайым бағыттауыштары бар кесуге арналған сорғыш қаптаманы (21)/(35) немесе кесуге арналған қорғаныш қаптаманы (16)/(34) немесе ажарлауға арналған қорғаныш қаптаманы (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге пайдаланыңыз.
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күрғақ кесу/курғақ тегістеу үшін пайдалануға болады.
▶ Кесуге арналған қорғаныш қаптама (16)/(34), ажарлауға арналған қорғаныш қаптама (6)/(33) немесе ажарлауға арналған қорғаныш қаптама (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге бетон немесе кірпіш қалау бойынша кесу және ажарлау жұмыстары үшін пайдаланылған кезде, аскын шаң жуктемесі пайда болып, электр қуралын бақылау мүмкіндігінен айырылу қаупі көтеріледі, бул кері соққыны тудыруы мүмкін.

Тасты кесу үшін алмасты кескіш дискілерді пайдаланған жән.

Бағыттауыштары бар кесуге арналған сорғыш қаптаманы (21)/(35) пайдалану кезінде тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр куралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен белшекке орнатыңыз. Электр куралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында кыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндөу кезінде алмас кескіш диск қызып кетүі және закымдалуы мумкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын ушқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште кыскажа кесу арқылы өткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды композиттік кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (16)/(34) немесе ажарлауға арналған қорғаныш қаптаманы (6)/(33) кесуге арналған монтаждалған қаптамамен (27) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (21)/(35) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізуге болады.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Күргақ алмас бүргылау коронкаларын пайдаланыңыз.

▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (22) монтаждаңыз.

Алмас бүрғылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бүрғылау коронкасының оңтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Кетергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндettі турде орындау керек. Жұмысты бастамас бұрын статика жәніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Icke косу

Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет.

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қүшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Курылғыны окшауланған қыскыш беті мен қосымша қыскыш арқылы ұстаңыз. Алмалы- салмалы аспап жасырын тоқ сымдарына немесе өз желі кабеліне тиюі мүмкін. Тоқ өтетін сымға тию металлды күрал бөлшектеріне тоқ беріп, соғуына алып келуі мүмкін.

Косу/өшipy

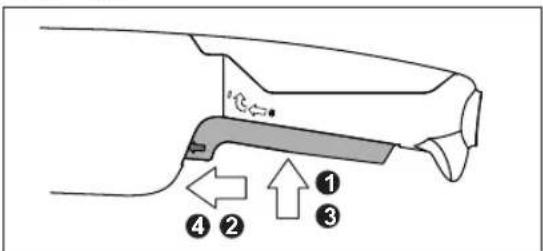

Бекіткіші бар ауыстырып-қосқыш нусқасы

Электр құралын іске қосу үшін алдымен ажыратқышты (3) басыңыз ①, содан кейін оны алға қарай жылжытыңыз ②. Сонан соң оны басып, устап тұрыңыз ③.

Басылған ажыратқышты (3) буғаттау үшін ажыратқышты (3) одан әрі алға жылжытыңыз ④.

Электр құралын өшіру үшін ажыратқышты (3) жіберіңіз немесе ол бұғатталған болса, ажыратқышты (3) кыскаша басып, содан кейін жіберіңіз.

Бекіткіші жоқ ауыстырып-қосқыш нусқасы

Электр құралын іске қосу үшін алдымен ажыратқышты (3) басыңыз ①, содан кейін оны алға қарай жылжытыңыз ②. Сонан соң оны басып, устап тұрыңыз ③.

Электр құралын өшіру үшін ажыратқышты (3) жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ өмес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.

Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Жабдыктарды муқият сақтаңыз және күтіңіз.

226|Қазақ

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы акпарат берілуі тиіс.

Энімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

• Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
  – Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
  – Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
  – Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату экімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалык закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бүзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сыныктар;
– барлық электр құралдарындағыдай электр құралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

-табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіNDERінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр

козгалткышындағы сымдар окшаулағышының караюы немесе көмірленуі.)

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.

Электр куралдарды үй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі карай пайдалануга жарамайтын электр куралдарын бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
