BRUKSANVISNING GWS 27-180 JR Professional BOSCH

Specifikke sikkerhedsforskrifter vedrørende trådbørstning:

Produkt- og ydelsesbeskrivelse

(22) Håndbeskyttelse ^a)

(23) Gummislibeskive ^a)

(24) Slibeblad ^a)

(25) Rundmøtrik ^a)

(26) Kopbørste ^a)

Kopbørste/skivebørste/konusbørste

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje,

skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter.
Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.

Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.

▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

106 | Norsk

Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
▶ Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for vinkelsliper

Sikkerhetsanvisninger for sliping, pussing, stålbørsting og kapping:

▶ Dette elektroverktøyet er beregnet brukt til sliping, pussing, stålbørsting, hullskjæring og kapping. Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Arbeidsoperasjoner som polering skal ikke utføres med dette elektroverktøyet. Bruk av elektroverktøyet til arbeidsoperasjoner det ikke er konstruert for, kan innebære risiko og forårsake personskade.

▶ Dette elektroverktøyet må ikke omgjøres for bruk på en måte det ikke uttrykkelig er konstruert og spesifisert for av verktøyprodusenten. En slik omgjøring kan føre til tap av kontroll og forårsake alvorlig personskade.

Ikke bruk tilbehør som ikke er utviklet spesielt for dette verktøyet og anbefalt av verktøyprodusenten. Selv om det går an å feste tilbehøret til elektroverktøyet, betyr ikke dette at det er trygt å bruke det.
Det nominelle turtallet til tilbehøret må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet. Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges.
- Tilbehørets tykkelse og utvendige diameter må ligge innenfor elektroverktøyets nominelle kapasitet. Tilbehør Tilbehørets tykkelse og utvendige diameter må ligge innenfor elektroverktøyets nominelle kapasitet.med feil dimensjon kan ikke beskyttes eller kontrolleres i tilstrekkelig grad.
▶ Dimensjonene til tilbehørsfestet må passe til dimensjonene til elektroverktøyets festedeler. Tilbehør som ikke passer til festesystemet på elektroverktøyet, vil kjøre ujevnt og vibrere kraftig og kan dermed føre til at du mister kontrollen.
Ikke bruk skadd tilbehør. Kontroller alltid tilbehøret før bruk. Se etter sprekker og avskalling på slipeskiver, sprekker og slitasje på slipetallerkener og løse eller brukne tråder på stålbørster. Hvis du mister ned elektroverktøyet eller tilbehøret, må du sjekke om det er skadet og eventuelt montere et uskadd tilbehør. Når tilbehøret er kontrollert og montert, må du og eventuelle tilskuere stå utenfor tilbehørets rotasjonsplan og elektroverktøyet kjøres med maksimal hastighet uten belastning i ett minutt. Skadd tilbehør vil normalt gå fra hverandre i løpet av denne testtiden.
▶ Bruk personlig verneutstyr. Avhengig av oppgaven må du bruke ansiktsskjerm, vernebriller eller beskyttelsesbriller. Ved behov må du bruke støvmaske, hørselvern, vernehansker og verkstedforkle som beskytter mot slipespon og små bruddstykker av arbeidsemnet. ∅yevernet skal beskytte mot avfallspartikler i luften fra ulike arbeidsoperasjoner. Støvmasken eller åndedrettsvernet må være i stand til å filtrere partikler som oppstår under den spesifikke arbeidsoperasjonen. Langvarig eksponering for støy med høy intensitet kan føre til hørselstap.
Hold tilskuere på trygg avstand fra arbeidsområdet. Alle som befinner seg i arbeidsområdet, må bruke personlig verneutstyr. Bruddstykker av et arbeidsemne eller et ødelagt tilbehør kan fly gjennom luften og forårsake personskade også utenfor selve arbeidsområdet.
Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret kan komme borti skjulte ledninger eller verktøyets ledning. Skjæretilbehør som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.

▶ Hold ledningen slik at den ikke kommer borti det roterende tilbehøret. Hvis du mister kontrollen, kan ledningen bli kuttet eller henge seg fast, og hånden eller armen din kan bli trukket inn i det roterende tilbehøret.
Ikke legg elektroverktøyet fra deg før tilbehøret har stoppet helt. Det roterende tilbehøret kan henge seg fast i underlaget og trekke i elektroverktøyet slik at du mister kontrollen.
Ikke la elektroverktøyet gå mens du bærer det. Utilsiktet berøring med det roterende tilbehøret kan rive opp klærne dine, og trekke tilbehøret inn i kroppen.
Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Viften på motoren trekker støv inn i huset, og for stor opphopning av metallstøv kan utgjøre en elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av lett antennelige materialer. Gnister kan antenne disse materialene.
Ikke bruk tilbehør som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til livsfarlig elektrisk støt.

Advarsler om farer forbundet med tilbakeslag:

Tilbakeslag er en plutselig reaksjon ved fastklemming eller fasthekting av en slipeskive, slipetallerken, børste eller annet tilbehør. Fastklemming eller fasthekting fører til bråstopp av det roterende tilbehøret. Dette kan i neste omgang føre til at elektroverktøyet tvinges i motsatt retning av tilbehørets rotasjon ved blokkeringspunktet. Eksempel: Hvis en slipeskive klemmes eller hektes fast i arbeidsemnet, kan den kanten av skiven som har kjørt seg fast, grave seg ned i materialets overflate og dermed få slipeskiven til å bevege seg oppover eller slå utover. Slipeskiven kan bevege seg brått enten mot eller fra operatøren, avhengig av slipeskivens rotasjonsretning da tilbehøret kom i klem. Slipeskiver kan også gå i stykker i slike situasjoner.

Tilbakeslag skyldes feil bruk av elektroverktøyet og/eller uheldige betjeningsmåter eller -betingelser og kan unngås ved å følge sikkerhetsreglene nedenfor.

▶ Hold godt fast i elektroverktøyet med begge hendene, og plasser kroppen og armene slik at du står stabilt ved et tilbakeslag. Bruk alltid det ekstra håndtaket, hvis et slikt finnes. Det gir maksimal kontroll ved tilbakeslag eller reaksjonsmoment under oppstart. Operatøren kan styre kreftene i forbindelse med reaksjonsmoment eller tilbakeslag ved å følge sikkerhetsreglene.
▶ Plasser aldri hånden din i nærheten av det roterende tilbehøret. Tilbehøret kan få tilbakeslag over hånden din.
Plasser kroppen utenfor det området der elektroverktøyet vil bevege seg ved et eventuelt tilbakeslag. Et tilbakeslag vil sende verktøyet i motsatt retning av slipeskivens rotasjonsretning i det øyeblikket den hektet seg fast.
Vær ekstra forsiktig når du arbeider med hjørner, skarpe kanter osv. Unngå brå stopp og fasthekting av tilbehøret. Hjørner, skarpe kanter og brå stopp kan lett

føre til at det roterende tilbehøret hekter seg fast slik at du får tilbakeslag eller mister kontrollen.

▶ Sett ikke på et sagkjede, et blad for treskjæring, en segment-diamantskive med en omkretsdifferanse på over 10 mm eller et fortannet sagblad. Slike blad forårsaker ofte tilbakeslag og tap av kontroll.

Spesielle sikkerhetsanvisninger for sliping og kapping:

Bruk bare spiveskiver som er spesifisert for elektroverktøyet og det spesifikke vernedekselet som er beregnet for den valgte spiveskiven. Slipskiver som elektroverktøyet ikke er konstruert for, kan ikke sikres tilstrekkelig, og det er derfor ikke trygt å bruke dem.
Bøyde slipeskiver må monteres slik at slipeflaten ikke rager ut over kanten av vernedekselets flate. En feilmontert spiveskive som rager ut over kanten av vernedekselets flate, kan ikke beskyttes tilstrekkelig.
▶ Vernedekselet må festes godt til elektroverktøyet og plasseres slik at det gir maksimal sikkerhet, dvs. at minst mulig av slipeskiven er eksponert mot operatøren. Vernedekselet bidrar til å beskytte operatøren mot bruddstykker av slipeskiver, utilsiktet berøring med slipeskiven og gnister som kan antenne klærne.
Slipeskiver må bare brukes til de anbefalte bruksområdene. Eksempel: ikke slip med siden av kappeskiven. Kappeskiver er beregnet til periferisliping. Hvis det legges trykk mot sidene på disse skivene, kan dette føre til at de splintres.
Bruk alltid uskadde skiveflenser i riktig dimensjon og form til den valgte slipeskiven. Riktige skiveflenser støtter opp slipeskiven og reduserer dermed faren for skivebrudd. Flenser til kappeskiver kan være annerledes enn flenser til slipeskiver.
Ikke bruk slitte slipeskiver fra større elektroverktøy. En slipeskive som er beregnet for større elektroverktøy er ikke egnet for den høyere hastigheten til et mindre verktøy og kan brekke.
Bruk alltid riktig vern for den gjeldende arbeidsoperasjonen när slipeskiver med to bruksområder benyttes. Hvis ikke riktig vern brukes, kan det hende at nødvendig beskyttelse ikke er sikret, og det kan oppstå alvorlige personskader.

Ikke "sett fast" kappeskiven eller legg for stort trykk på den. Ikke forsøk å kappe for dypt. Overbelastning av kappeskiven øker tilstoppingen og faren for vridning eller blokkering av kappeskiven i kuttet og mulighet for tilbakeslag eller skivebrudd.
▶ Sørg for at kroppen din ikke er i flukt med eller bak den roterende skiven. Når kappeskiven beveger seg bort fra kroppen din under arbeidet, kan det mulige tilbakeslaget sende den roterende skiven og elektroverktøyet rett mot deg.
Hvis skiven blokkeres eller hindres av én eller annen grunn, skal du slå av elektroverktøyet og holde det i ro helt til skiven stopper helt. Du må ikke forsøke å

108 | Norsk

fjerne skiven fra kuttet mens skiven er i bevegelse, ettersom det da kan oppstå tilbakeslag. Undersøk og korriger eventuelle feil for å eliminere årsaken til blokkering av skiven.

▶ Start ikke kappingen på nytt inne i arbeidsemnet. La kappeskiven komme opp i full hastighet, og sett verktøyet forsiktig inn i kuttet igjen. Skiven kan blokkeres, vandre oppover eller slå tilbake dersom elektroverktøyet startes på nytt inni arbeidsemnet.
Støtt opp paneler eller andre store arbeidsemner for å redusere faren for fastklemming av kappeskiven og tilbakeslag. Store arbeidsemner har en tendens til å sige ned under sin egen vekt. Det må plasseres støtter under arbeidsemnet nær kuttelinjen og nær kanten av arbeidsemnet på begge sider av kappeskiven.
Vær ekstra forsiktig når du lager innstikk i eksisterende vegger eller andre steder du ikke kan se inn i. Den utstikkende kappeskiven kan komme til å kutte gass- eller vannledninger, strømledninger eller objekter som kan forårsake tilbakeslag.
Du må ikke forsøke å skjære buede kutt. Overbelastning av skiven øker tilstoppingen og faren for vridning eller fasthekting av skiven i kuttet og øker faren for tilbakeslag eller at skiven brekker, noe som kan føre til alvorlige personskader.

Spesielle sikkerhetsanvisninger for pussing:

▶ Bruk slipepapir med riktig størrelse. Følg anbefalingene fra produsenten når det gjelder valg av slipepapir. Slipepapir som stikker langt ut over slipetallerkenen øker faren for fasthekting, flenge i tallerkenen og tilbakeslag.

Spesielle sikkerhetsanvisninger for stålbørsting:

Vær klar over at metallbørsten kaster ut tråder også under normal drift. Ikke overbelast trådene ved å bruke makt på børsten Ståltrådene kan lett trenge inn i tynne klær og/eller hud.
Hvis bruk av et vern er spesifisert for stålbørsting, må ikke stålbørsten eller -skiven hindre vernet.

Diameteren på stålskiven eller -børsten kan øke på grunn av arbeidsbelastning og sentrifugalkrefter.

Vernedekselet må ikke brukes ved kapping. Med en egnet forsats kan vernedekselet også brukes ved kapping.

Hold elektroverktøyet godt fast med begge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender.

▶ Vær oppmerksom på den maksimale gjengelengden til slipespindelen i forbindelse med innsatsverktøy med

innvendige gjenger, som børster og diamantborekroner. Spindelen skal ikke berøre bunnen på innsatsverktøyet.

Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet.
Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, for eksempel ved strømbrudd eller hvis støpselet trekkes ut. På den måten hindrer du at verktøyet starter igjen.
Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
- Lagre innsatsverktøyet innendørs, i et tørt, frostfritt rom med jevn temperatur.
Fjern innsatsverktøyene før transport av elektroverktøyet. Dermed unngår du skader.
Bundne kappe- og slipeskiver har holdbarhetsmerking, og de må ikke brukes etter den angitte datoen.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for kapping og børsting av metall, stein, plast og komposittmaterialer, grovsliping av metall og boring med diamantborekroner i stein uten bruk av vann. Det er viktig å bruke riktig vernedeksel (se „Bruk“, Side 112).

Ved kapping i stein må det sørges for en tilstrekkelig støvavsug.

Elektroverktøyet kan brukes til sandpapirsliping hvis det brukes tillatte slipeverktøy.

Elektroverktøyet må ikke brukes til sliping av stein ved bruk av diamantslipeskiver, sliping av metall og stein ved bruk av koppskiver eller bearbeiding av komposittmaterialer.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Spindellåseknapp

(2) Vibrasjonsdemping
(3) Av/på-bryter
(4) Standard ekstrahåndtak (isolert grepsflate) ^a)
(5) Tohullsnøkkel for spennmutter
(6) Vernedeksel for sliping med spennspak
(7) Kodeknast
(8) Spennspak for vernedeksel
(9) Skrue for justering av vernedeksel
(10) Festeflens med o-ring
(11) Slipeskive ^a)
(12) Skivebørste ( 22,22 mm) ^a)
(13) Skivebørste (M14) ^a)
(14) Spennmutter
(15) Hurtigspennmutter SDS-clic ^a)
(16) Vernedeksel for kapping ^a)
(17) Kappeskive ^a)
(18) Håndtak (isolert grepsflate)
(19) Slipespindel
(20) Diamantkappeskive ^a)
(21) Avsugshette for kapping med styreskinner ^4
(22) Håndbeskyttelse ^a)
(23) Gummislipeskive ^a)
(24) Slipeblad ^a)
(25) Rundmutter ^a)
(26) Koppbørste ^a)
(27) Beskyttelse for kapping
(28) Fastnøkkel ^a)
(29) Konisk børste ^a)
(30) Diamantborekrone ^a)
(31) Vibrasjonsdempende ekstrahåndtak (isolert grepsflate)
(32) Låseskrue for vernedeksel
(33) Vernedeksel for sliping med läseskrue
(34) Vernedeksel for kapping med låseskrue
(35) Avsugshette for kapping med styreskinner ^4
a) Dette tilbehøret hører ikke med til standardleveransen.

Tekniske data

Vinkelsliper GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Artikkelnummer	3 601 HC6 1.. 3 601 HC7 1.. 3 601 HC6 3.. 3 601 HC7 3..
Opptatt effekt W 2700 2700 2700 2700
Nominelt tomgangsturtall ^A)	o/min 8500 6500 8500 6500
Maks. slipeskivediameter mm 180 230 180 230
Slipespindelgjenger M 14 M 14 M 14 M 14
Maks. gjengelengde påslipespindelen	mm 25 25 25 25
Mykstart ● ● ● ●
Gjenstartbeskyttelse ● ● ● ●
Tilbakeslagsutkobling ● ● ● ●
Dreibart hovedhåndtak ● ● ● ●
PROtection-bryter	● ●	-	-
Vekt ^B)(C)	kg 6,1–7,2	6,3–7,7	6,1–7,2	6,3–7,7
Kapslingsgrad	☐/II	☐/II	☐/II	☐/II

A) Nominelt tomgangsturtall ifølge EN IEC 62841-2-3 for valg av egnede innsatsverktøy. Det faktiske tomgangsturtallet får ikke overstige det nominelle tomgangsturtallet og er derfor lavere.
B) Avhengig av det benyttede vernedekselet ((16), (6), (27) / (34), (33), (27)) og det benyttede ekstrahåndtaket ((4), (31))
C) Vekt uten strømkabel og uten nettstøpsel
Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.
Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN IEC 62841-2-3.

Vanlig A-støynivå for elektroverktøyet:

lydtrykknivå 93 dB(A); lydeffektnivå 101 dB(A). Usikkerhet

K = 3 dB.

Bruk hørselvern!

Vibrasjon totalt a _n (vektorsum av tre retninger) og usikkerhet K målt i henhold til EN IEC 62841-2-3:

Sliping av tynne plater eller andre lett vibrerende materialer med stor overflate kan medføre en økning av støyemisjonen på opptil 15 dB. Med egnede tunge isolasjonsmatter kan økningen av støyemisjonen reduseres. Det må tas hensyn til den høyere støyemisjonen både ved risikovurderingen av støyen og valg av egnet hørselvern.

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Mykstart

Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnærmet rykkfri start av elektroverktøyet.

Merknad: Hvis elektroverktøyet går med fullt turtall umiddelbart etter at det har blitt slått på, betyr det at mykstarten og gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet må omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og råd om bruk".

Beskyttelse mot ny innkobling

Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen.

For å slå på igjen setter du av/på-bryteren (3) i utkoblet stilling og slår på elektroverktøyet på

nytt.

Tilbakeslagsutkobling

Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk.

For å slå på igjen setter du på-/av-bryteren (3)

i utkoblet posisjon og slår på elektroverktøyet på nytt.

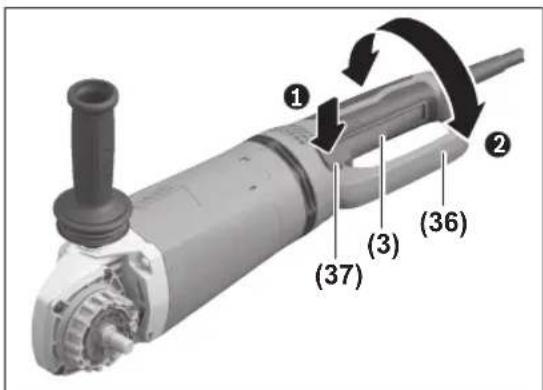

Dreining av hovedhåndtaket

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Av/på-bryteren (3) må være i stillingen av.

Hovedhåndtaket kan dreies (36) 90° til venstre eller høyre mot motorhuset. Dermed kan av/på-bryteren justeres slik at posisjonen blir gunstigere for brukeren og arbeidsoppgaven, for eksempel for kapping med avsugshetten med styreskinner (21)/(35) eller for venstrehendte.

Trykk på håndtakslåsen (37) for å frigjøre hovedhåndtaket (36), og drei samtidig hovedhåndtaket (36) til ønsket posisjon til det går i lås.

Montering

Montere verneinnretning

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning".

Vernedeksel for sliping med spennspak

Åpne spennspaken (8). Sett vernedekselet (6) med kodeknasten (7) inn i kodenoten på spindelhalsen til kanten på vernedekselet sitter på flensen til elektroverktøyet og drei vernedekselet (6) i ønsket posisjon. Lukk spennspaken (8).

▶ Still inn vernedekselet (6) slik at gnistregn i retning brukeren unngås.

Du kan endre spennkraften på vernedeksellåsen (6) ved å løse eller trekke til justeringsskruen (9). Pass på at vernedekselet (6) sitter godt fast, og sjekk dette med jevne mellomrom.

Merknad: Kodetappene på vernedekselet (6) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres.

Sett vernedekselet (33) på spindelhalsen. Tilpass plasseringen av vernedekselet (33) til kravene som stilles av

arbeidsoperasjonen, og lås vernedekselet (33) med låseskruen (32).

▶ Still inn vernedekselet (33) slik at gnistregn i retning brukeren unngås.

Vernedeksel for kapping

▶ Sørg for tilstrekkelig støvavsug ved kapping i stein.

Vernedekselet for kapping (34)/(16) monteres som vernedekselet for sliping med läseskrue (33) eller vernedekselet for sliping med spennspak (6).

▶ Ved kapping må du alltid bruke vernedekselet for kapping (34)/(16)eller vernedekselet for sliping (33)/(6) sammen med beskyttelsen for kapping (27).

Beskyttelse for kapping

Monter beskyttelsen for kapping (27) på vernedekselet for sliping (6)/(33) (se bilde A/D): Sving håndtaket tilbake (1). Sett beskyttelsen (27) på verndekselet for sliping (6)/(33) (2). Trykk håndtaket fast på vernedekselet (6)/(33) (3) igjen.

For å demontere (se bilde B/E) svinger du håndtaket tilbake (①). Trekk beskyttelsen (27) fra vernedekselet (6)/(33) (②).

Støvavsugsdeksel for kapping med styreskinner

Sett avsugshetten for kapping med styreskinner (21)/(35) på spindelhalsen. Tilpass plasseringen av avsugshetten (21)/(35) etter arbeidsoperasjonen. Sikre avsugshetten (21)/(35) med låseskruen. En egnet støvsuger fra Bosch kan kobles til avsugshetten med styreskinner (21)/(35). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på avsugshetten.

Håndbeskyttelse

Monter alltid håndbeskyttelsen när du skal arbeide med gummislipeskiven (23) eller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (22).

Fest håndbeskyttelsen (22) med ekstrahåndtaket (4)/(31).

Standard ekstrahändtak / vibrasjonsdempende ekstrahändtak

Skru fast ekstrahåndtaket (4)/(31) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider.

▶ Bruk ikke elektroverktøyet uten ekstrahåndtaket (4)/(31).

Du må ikke fortsette å bruke elektroverktøyet hvis ekstrahåndtaket (4)/(31) er skadet. Du må ikke foreta noen endringer på ekstrahåndtaket (4)/(31).

Vibration Control

Det vibrasjonsdempende ekstrahåndtaket (31) gir mulighet til sikrere og mer komfortabelt arbeid

med lite vibrasjoner.

Montere slipeverktøy

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Skivene blir svært varme under arbeidet.

Rengjør slipespindelen (19)og alle delene som skal monteres.

Trykk på spindellåseknappen (1) for å låse slipespindelen när du skal spenne fast og løsne slipeverktøyet.

Trykk på spindellåseknappen bare när slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter.

Slipe-/kappeskive

Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker.

Ved bruk av diamantkappeskiver må du passe på at rotasjonsretningspilen på diamantkappeskiven og elektroverktøyets rotasjonsretning (se rotasjonsretningspil på girhodet) stemmer overens.

Monteringsrekkefølgen vises på siden med illustrasjoner.

Merknad: Ved montering av bundne slipe- eller kappeskiver ved hjelp av festeflensen som følger med (10) og spennmutteren (14) eller hurtigspennmutteren (15) er det ikke nødvendig å bruke mellomlag.

For å feste slipe-/kappeskiven setter du festeflensen med o-ring (10) på slipespindelen (19) og skrur på spennmutteren (14). Pass på plasseringen av spennmutteren (14) avhengig av benyttet slipe-/kappeskive (se illustrasjonene i begynnelsen av bruksanvisningen), og stram den tohullsnøkkelen (se „Hurtigspennmutter SDS-clic Side 111).

Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler.

En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (10). Hvis o-ringen mangler eller er skadet, må festeflensen (10) skiftes ut før videre bruk.

Hurtigspennmutter SDS-clic

For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (14) bruke hurtigspennmutteren (15).

▶ Hurtigspennmutteren (15) må kun brukes til slipe- eller kappeskiver.

Bruk bare en feilfri, uskadet hurtigspennmutter (15).

Trykk på spindellåseknappen (1) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren.

Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen.

Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor.

Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet.

Maks. [mm] [mm] [°]
	D b s d a [o/					min)	[m/s]
	180	8	-	22,2	-	8500	80
	230	8	-	22,2	-	6500	80
	180	4,2	-	22,2	-	8500	80
	230	4,2	-	22,2	-	6500	80
	180	-	-	-	-	8500	80
	230	-	-	-	-	6500	80
	100	27	-	M 14	-	8500	80
	125	30	-	M 14	-	6500	80
	180	26	-	M 14	-	8500	80
	180	20	-	22,2	-	8500	80

125--M 14-850080

83--M14-850080

Maks. [mm] [mm] [°]
	Dbsda[o/					min]	[m/s]
	180	3,0	7	22,2	>0	8500	80
	230	3,0	7	22,2	>0	6500	80

Bruk

Belast ikke elektroverktøyet så mye at det stopper.
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Vær forsiktig ved slissing i bærevegger, se avsnittet "Informasjon om statikk".
▶ Spenn fast emnet hvis det ikke ligger sikkert av egenvekten.
La elektroverktøyet gå noen minutter på tomgang etter sterk belastning, slik at innsatsverktøyet avkjøles.
Ikke bruk elektroverktøyet med et kappestativ.
Ikke berør slipe- og kappeskiver før de er avkjølt.
Skivene blir svært varme under arbeidet.

Informasjon om bruk

Skrubbing

▶ Ved grovsliping med bundne slipemidler må du alltid bruke vernedekselet for slipping (6)/(33).
▶ Bruk aldri kappeskiver til grovsliping.
▶ Ved grovsliping kan vernedekselet for kapping (16)/(34) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27) støte mot arbeidsemnet og føre til at man mister kontrollen.

Ved grovsliping oppnår du best resultat med innstillingsvinkel på 30° til 40°. Beveg elektroverktøyet frem og tilbake med moderat trykk. Da unngår du at emnet blir for varmt eller misfarges, og det oppstår ingen spor.

▶ Ved bruk av bundne skiver som er godkjent både for kapping og sliping må vernedekselet for kapping (16)/(34) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27) brukes.

Overflatesliping med lamellslipeskive

▶ Ved sliping med lamellslipeskiven må du alltid bruke vernedekselet for sliping (6)/(33).

Med lamellslipeskiven (tilbehør) kan du også bearbeide buede overflater og profiler. Lamellslipeskiver har vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn konvensjonelle spiveskiver.

Overflatesliping med slipeskive

▶ Monter alltid håndbeskyttelsen (22) när du skal arbeide med gummislipeskiven (23).

Sliping med slipeskive kan utføres uten vernedeksel.

Monteringsrekkefølgen vises på siden med illustrasjoner. Skru på rundmutteren (25), og stram den med tohullsnøkkelen.

Koppbørste / skivebørste / konisk børste

▶ Ved børsting med skivebørster må du alltid bruke vernedekselet for sliping (6)/(33). Børsting med koppbørster/koniske børster kan foretas uten vernedeksel.
Monter alltid håndbeskyttelsen när du skal arbeide med koppbørsten eller den koniske børsten (22).
Trådene på skivebørstene kan sette seg fast på vernedekselet og brekke hvis de maksimalt tillatte dimensjonene på skivebørstene overskrides.

Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten / den koniske børsten / skivebørsten med M14-gjenger må kunne skrus så langt på slipespindelen at den ligger fast på slivespindelflensen i enden av slivespindelgjengene. Stram koppbørsten / den koniske børsten / skivebørsten med en fastnøkkel.

For å feste skivebørsten med diameter på 22,22 mm setter du spennflensen på slipespindelen (19), skrur på rundmutteren (25) og strammer denne med tohullsnøkkelen.

Kapping av metall

▶ Ved kapping av metall med bundne kappeskiver eller diamantkappeskiver må du alltid bruke vernedekselet for kapping (16)/(34) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27).
Hvis vernedekselet for sliping (6)/(33) brukes ved kapping med bundne kappeskiver, medfører det økt fare for å bli truffet av gnister og partikler, samt skivefragmenter ved brudd på skiver.

Elektroverktøyet må alltid føres i motløp. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantrør lønner det seg å begynne kappingen på det minste tverrsnittet.

Kapping av stein

▶ Ved kapping av stein med bundne kappeskiver eller diamantkappeskiver for stein/betong må du alltid bruke avsugshetten for kapping med styreskinner (21)/(35) eller vernedekselet for kapping (16)/(34) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27).
▶ Sørg for tilstrekkelig støvavsug ved kapping i stein.
▶ Bruk en støvmaske.

▶ Elektroverktøyet må kun brukes til tørrkapping/tørrsliping.
Hvis vernedekselet for kapping (16)/(34), vernedekselet for sliping (6)/(33) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27) brukes ved kapping og sliping i betong eller murverk, medfører det økt støvbelastning og økt fare for å miste kontrollen over elektroverktøyet, og det kan oppstå tilbakeslag.

Ved kapping av stein bør det helst brukes en diamantkappeskive.

Hvis avsugshetten for kapping med styreskinner (21)/(35) brukes, må støvsugeren være godkjent for bruk på steinstøv. Bosch tilbyr egnede støvsugere.

Slå på elektroverktøyet, og sett det på emnet med den fremre delen av føringsslissen. Skyv elektroverktøyet med moderat hastighet, tilpasset materialet som bearbeides.

Ved kapping av spesielt harde materialer, for eksempel betong med høyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamant-kappeskiven er et tydelig tegn på dette.

Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven gå en kort stund med maksimalt turtall, slik at den avkjøles.

Hvis arbeidet går merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn på at diamantkappeskiven er sløv. Du kan slipe den igjen ved å foreta korte snitt i slipende materiale, for eksempel kalksandstein.

Kapping av andre materialer

▶ Ved kapping av materialer som plast, komposittmaterialer osv. med bundne kappeskiver eller Carbide Multi Wheel-kappeskiver må du alltid bruke vernedekselet for kapping (16)/(34) eller vernedekselet for sliping (6)/(33) med montert beskyttelse for kapping (27). Med avsugshetten med styreskinner (21)/(35) oppnår du et bedre støvavsug.

Arbeide med diamantborekroner

▶ Bruk bare diamantborekroner for tørrboring.
Monter alltid håndbeskyttelsen när du skal arbeide med diamantborekroner (22).

Ikke sett diamantborekronen parallelt på emnet. Sett den skrått i emnet, i roterende bevegelser. Dermed oppnår du en optimal kjøling og lengre levetid for diamantborekronen.

Informasjon om statikk

Spalter i bærevegger er underlagt nasjonale forskrifter. Disse forskriftene må overholdes. Rådfør deg med ansvarlig fagperson eller byggeledelsen før arbeidet igangsettes.

114|Suomi

Igangsetting

▶ Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt.

Hvis elektroverktøyet brukes med en mobil generator som ikke har tilstrekkelig effektreserve eller ikke har egnet spenningsregulering med startstrømforsterkning, kan det oppstå effektreduksjon eller uvanlige reaksjoner ved innkobling.

Kontroller at generatoren er egnet, spesielt når det gjelder nettspenning og -frekvens.

▶ Hold bare på de isolerte grepsflatene og ekstrahåndtaket til maskinen. Det er fare for at innsatsverktøyet kommer borti skjulte strømledninger eller maskinens strømkabel. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt.

Slå på/av

Bryterutførelse med lås

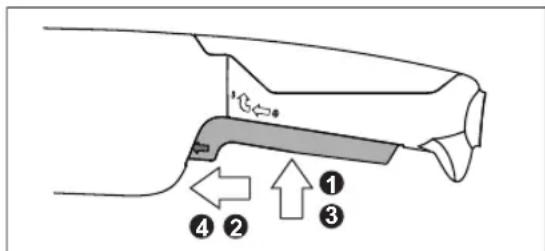

For å slå på elektroverktøyet trykker du først på på/av-bryteren (3) ① og skyver den forover ②. Trykk deretter på den og hold den inne ③.

For å låse den inntrykte av/på-bryteren (3) skyver du den (3) lenger forover ④.

For å slå av elektroverktøyet slipper du på/av-bryteren (3), eller du trykker kort på av/på-bryteren (3) og slipper den hvis den er låst.

Bryterutførelse uten lås

For å slå på elektroverktøyet trykker du først på på/av-bryteren (3) ① og skyver den forover ②. Trykk deretter på den og hold den inne ③.

For å slå av elektroverktøyet slipper du på/av-bryteren (3).

- Kontroller slipeverktøyet før bruk. Slipeverktøyet må være riktig montert, og må kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadde, deformerte eller vibrerende slipeverktøy.

Skadde slipeverktøy kan gå i stykker og forårsake personskader.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy som ikke lenger er i brukbar stand, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.

Suomi

Turvallisuusohjeet
