BP 6.000 Garden Set - насос Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Бақша сорғысы
Бренд	Kärcher
Модель	BP 6.000 Garden Set
Қолдану	Бақша суару, үй сумен қамтамасыз ету
Рұқсат етілген сұйықтықтар	Таза су, жаңбыр суы, бассейн суы (макс температура 35 °C)
Электр қуаты	230-240 В / 50 Гц
Номиналды қуат	1000 Вт
Максималды ағын	6000 л/сағ
Максималды қысым	4,5 бар (0,45 МПа)
Максималды көтеру биіктігі	45 м
Максималды сору биіктігі	8 м
Сұйықтықтың максималды температурасы	35 °C
Сорғы түрі	Ағынды сорғы
Салмағы (керек-жарақсыз)	9,7 кг
Сорғыш қосылыс	G1 (33,3 мм)
Айдау қосылыс	G1 (33,3 мм)
Акустикалық қысым деңгейі	69 дБ(А)
Кепілдік берілген акустикалық қуат деңгейі	84 дБ(А)
Қорғау	Құрғақ жұмыс істеуге жол бермеу (зақымдану қаупі)
Күтім	Қоспалармен қолданғаннан кейін таза сумен шайыңыз
Кіретін керек-жарақтар	Сорғыш шланг жиынтығы 3,5 м сүзгі және кері клапан, 2 жолды қосылыс адаптері, жабу тығыны, қуат кабелі
Кепілдік	Елге байланысты шарттар (нұсқаулықты қараңыз)

Жиі қойылатын сұрақтар - BP 6.000 Garden Set Kärcher

BP 6.000 Garden Set сорғысын қалай іске қосуға болады?

Толтыру түтігінің тығынын бұрап алыңыз, сорғыны сумен толтырыңыз, содан кейін тығынды қайта бұраңыз. Ашаны розеткаға қосыңыз және қосқышты қосыңыз. Сору уақытын қысқарту үшін айдау шлангін шамамен 1 метрге көтеріңіз.

Егер сорғы жұмыс істесе, бірақ суды тасымалдамаса, не істеу керек?

Сорғыда ауаның бар-жоғын тексеріңіз, іске қосудың дұрыс орындалғанына көз жеткізіңіз. Егер бөлшектер бітеп тастаса, сору аймағын тазалаңыз. Сорғыш шланг және қосылыс адаптерінің дұрыс бұралғанын және тығыздағыштардың орнында екенін тексеріңіз.

Бұл сорғымен қандай сұйықтықтарды қолдануға болады?

Рұқсат етілген сұйықтықтар: өндірістік су, құдық суы, бұлақ суы, жаңбыр суы және қоспалардың тиісті мөлшері бар бассейн суы. Сұйықтықтың температурасы 35 °C-тан аспауы керек. Ауыз су үшін қолданбаңыз.

Максималды сору биіктігі қандай?

Максималды сору биіктігі 8 метр. Одан жоғары болса, сорғы дұрыс жұмыс істемеуі мүмкін.

Қолданғаннан кейін сорғыны қалай күту керек?

Қоспалары бар суды айдағаннан кейін, сорғыны таза сумен шайыңыз. Сақтау үшін, сорғыны суды босату клапаны арқылы босатып, аяздан қорғалған жерде сақтаңыз.

Сорғыны қараусыз жұмыс істеуге қалдыруға бола ма?

Жоқ, сорғыны жұмыс кезінде қараусыз қалдыру ұсынылмайды. Құрғақ жұмыс істеу сорғыны зақымдауы мүмкін. Құрылғыны әрқашан қадағалаңыз.

Сорғыны қыста қалай сақтау керек?

Құрылғыны қысымсыздандырғаннан кейін суды босату клапанын ашып сорғыны босатыңыз. Шлангтарды алыңыз және сорғыны аяздан қорғалған жерде сақтаңыз. Нұсқаулықтың сақтау бөлімін қараңыз.

Жиынтыққа қандай керек-жарақтар кіреді?

Жиынтыққа: сүзгі және кері клапан бар 3,5 м спиральды сорғыш шланг жиынтығы, 2 жолды қосылыс адаптері, жабу тығыны және қуат кабелі кіреді. 20 м бақша шлангі және бүріккіш Set Plus жиынтығында бар.

Сорғының дыбыс деңгейі қандай?

Акустикалық қысым деңгейі 69 дБ(А) және кепілдік берілген акустикалық қуат деңгейі 84 дБ(А) құрайды.

Сорғы құрғақ жұмыс істеуден қорғалған ба?

Сорғыда құрғақ жұмыс істеуден автоматты қорғаныс жоқ. Оны сусыз жұмыс істеуге мүлдем болмайды, себебі бұл оны қайтымсыз зақымдауы мүмкін. Сорғыны әрқашан дұрыс іске қосуды қамтамасыз етіңіз.

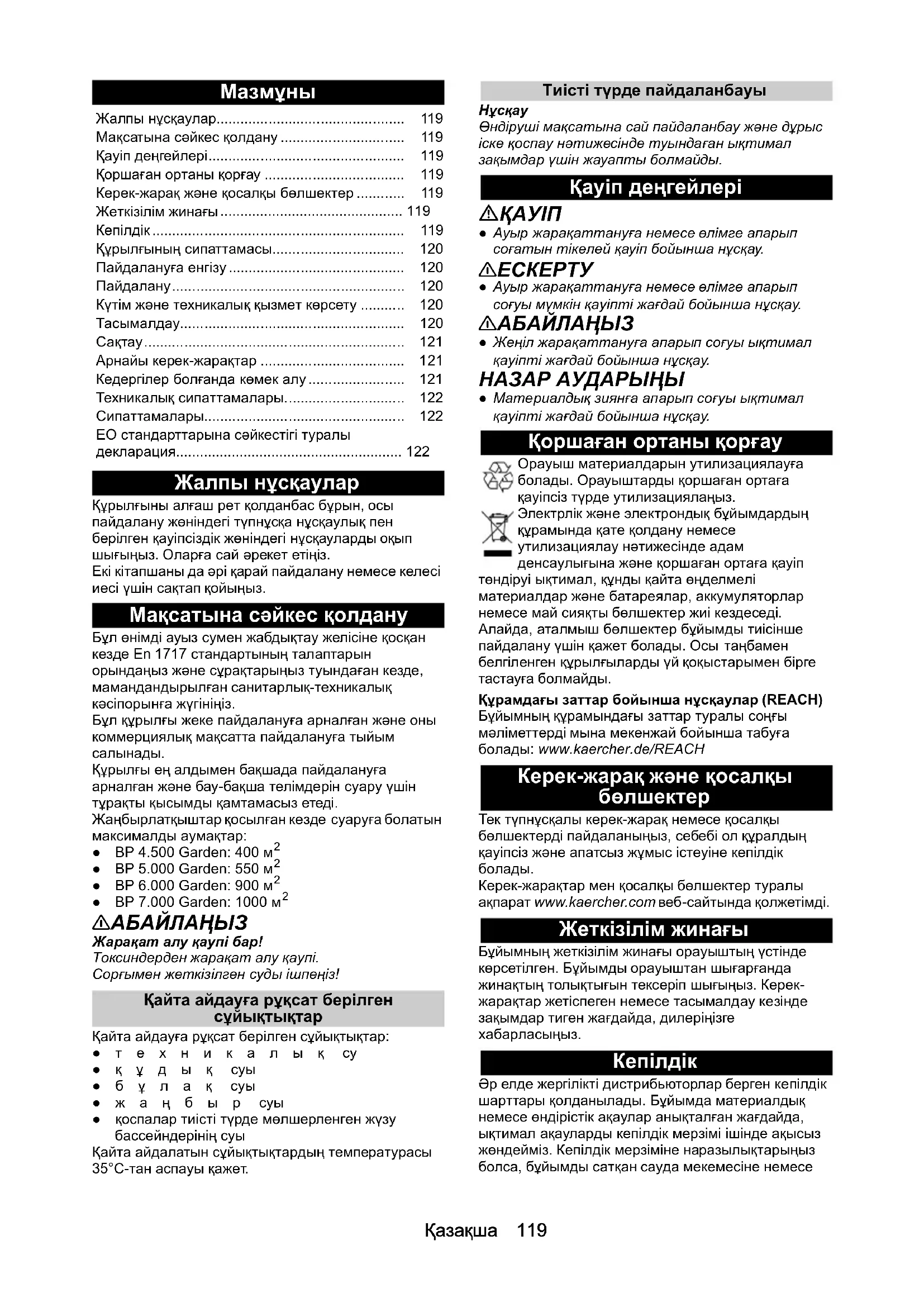

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BP 6.000 Garden Set Kärcher

Максатына сэйкес қолдану .... 119

Қауіп деңгейлері.... 119

Коршаган ортаны корғау 119

Керек-жарак және қосалқы бөлшектер ..... 119

Жеткізілім жинағы 119

Кепілдік 119

Курылғының сипаттамасы.... 120

Пайдалануға енгізу 120

Пайдалану.... 120

Кутім және техникалық қызмет көрсету ..... 120

Тасымалдау.... 120

Сактау 121

Арнайы керек-жарактар 121

Кедергілер болғанда көмек алу 121

Техникалық сипаттамалары.... 122

Сипаттамалары.... 122

ЕО стандарттарына сэйкестігі туралы декларация.... 122

Жалпы нускаулар

Құрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен берілген қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз. Оларға сай әрекет етіңіз.

Екі кітапшаны да әрі қарай пайдалану немесе келесі неесі үшін сақтап қойыңыз.

Максатына сэйкес колдану

Бул өнімді ауыз сумен жабдыктау желісіне қосқан кезде En 1717 стандартының талаптарын орындаңыз және сұрақтарыңыз түындаған кезде, мамандандырылған санитарлық-техникалық кәсіпорынға жүгініңіз.

Бул кұрылғы жеке пайдалануға арналған және оны коммерциялық мақсатта пайдалануға тыйым салынады.

Құрылғы ең алдымен бақшада пайдалануға арналған және бау- бақша телімдерін суару үшін тұрақты қысымды қамтамасыз етеді.

Жанбырлаткыштар косылған кезде суаруға болатын максималды аумақтар:

• BP 4.500 Garden: 400 m ^2
• BP 5.000 Garden: 550 m ^2
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1000 m²

⚠АБАЙЛАНЫЗ

Сорғымен жеткізілген суды ішпеніз!

Қайта айдауға руксат берілген сүйықтықтар

Қайта айдауға рүқсат берілген сүйықтықтар:

• техникалык су
• K ¥ Д Ы К суби
• б у л а к субы
• ж а н б ы р суы
- қоспалар тиісті түрде мөлшерленген жузу бассейндерінің суы

Қайта айдалатын сүйықтықтардың температурасы

35°C-тан аспауы кажет.

Тиісті түрде пайдаланбауы

Нускау

Өндіруші мақсатына сай пайдаланбау және дұрыс іске қоспау нәтижесінде түындаған ықтимал зақымдар үшін жауапты болмайды.

Қауіп деңгейлері

⚠️ΚΑΥΠ

- Ауыр жаракаттануга немесе өлімге апарып согатын тікелей қауіп бойынша нүсқау.

△ECKEPTY

- Ауыр жаракаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠АБАЙЛАНЫЗ

- Женіл жаракаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫНЫ

- Материалдык зиянга апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Коршаған ортаны корғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам

денсаулығына және қоршаған ортаға қауіп

төндіруі ыктимал, күнды қайта өнделмелі материалдар және батареялар, аккумуляторлар немесе май сиякты бөлшектер жиі кездеседі.

Алайда, аталмыш белшектер бўйымды тиісінше пайдалану үшін кажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Курамдағы заттар бойынша нұсқаулар (REACH)

Буйымның кұрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Керек-жарак және қосалқы бөлшектер

Тек түпнүсқалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарактар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Буйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Буйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарактар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бүйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бүйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте)

Курылғының сипаттамасы

Осы нүсқаулықта құрылғының максимал жабдықталуы сипатталған. Улгісіне байланысты жеткізілім жиынтығында айырмашылықтар бар (қаптаманы қараңыз).

Суреттерді суреттері бар беттен караңыз Сурет А

① 2 жүрісті жалғастырғыш адаптерге арналған тығыздатқыш қалпақша
② G 1 сорғыларына арналған екі жақты жалғастырғыш адаптері (ВР 4.500 Garden жүйесіне кірмейді)
③ G 1 сорғыларына арналған жалғастыргыш адаптері (ВР 4.500 Garden екі рет кіреді)

④ Бітеуіш тығын

⑤ G1 жалгағышы (33,3 мм), соратын кұбыр желісі (кірис)

⑥ Тығыздағыш қакпағы бар құю келте құбыры

⑦ G1 жалғастырғышы (33,3 мм), арын кұбыр желісі (шығыс)

⑧ КОСУ/ӨШІРУ коскышы

⑨ Су төгетін клапан

⑩ ** G 1 кран косылымы

⑪ ** Аква аялдамамен байланыстыру

⑫** Муфта

13** Инъекция

⑭ *Сору жинағы 3,5 м қосуға дайын, сорғыш сүзгісі және кері клапаны бар вакуумды өткізбейтін спираль шлангімен бірге

15 ** Бакшafa арналған шланг 1/2" 20 м

16 Ашасы бар куат сымы

* Tek Set және Set Plus жынтығына кіретін керек- жарактар.

** Tek Set Plus жиынтығына кіретін керек-жарактар.

Пайдалануға енгізу

Тек түпнұсқалы Kärcher керек-жарактарын пайдалануды ұсынамыз: сорғыш шлангілер, сүзгілердің компоненттері мен шлангілердің жалғастырғыштары. Басқа өндірушілердің компоненттері пайдаланылса, онда сүйықтықтарды сорғанда, әсіресе байонетті қосылымдарды пайдаланғанда дұрыс емес жұмыс істеуге әкелуі мүмкін.

Пайдалануға енгізу алдында

Дайындаңыз

• Бітеуіш тығынды алыңыз.
- Косылым адаптерін сорғының сору қосылымына (кіріс) бұраңыз. Қолмен қатайтыңыз.
- Вакуумды өткізбейтін соратын шлангіні қосыңыз Сурет В

Нускау

Егер су лас болса, кері клапан мен сору арасында алдын ала сузгіден өткізуді ұсынамыз (қараңыз Арнайы керек-жарактар).

Cypem C

Нускау

Қайта толтыру уақытын қыскарту үшін кері клапаны бар соруды пайдаланыңыз. Бүл сору шлангінің пайдаланылғаннан кейін босатылуына жол бермейді (қараңыз Арнайы керек-жарактар).

• Жалғастырғыш адаптерін сорғының қысымды қосылымына (шығыс) бұраңыз. Қолмен қатайтыңыз.
• Кую келте кубырындағы қакпакты бұрап алыңыз. Сурет Е
• Сорғы толып кеткенше суды толтырыңыз. Сурет F

Cypet D

Пайдалану

1. Куат ашасын электр розеткасына косыңыз.
2. КОСУ/ЭШІРУ ажыратып-коскышы арқылы күралды косыңыз.
3. Сору уакытын кыскарту үшін кысымды шлангты шамамен 1 м көтеріңіз. Сурет I
4. Сорғы сорып, суды бірқалыпты бергенін күтіңіз.

△АБАЙЛАНЫЗ

Курғақ жұмыс істеу каупі

Кургак жумыс істеу сорғыны закымдайды.

Сорғының күргақ жұмыс істеуіне жол берменіз!

1. Жумыс кезінде сорғыны қараусыз қалдырманыз.

НАЗАР АУДАРЫНЫ

(Кысым алу үшін техникалық сипаттамалары бөлімін караңыз)

Жумыстың аякталуы

1. КОСУ/ӨШІРУ ауыстырып-қосқышы арқылы күралды өшіріңіз.
2. Куат ашасын электр розеткасынан шығарып алыңыз.

Кутім және техникалық қызмет көрсету

⚠️ΚΑΥΠ

Электр тоғының соғу қаупі.

Курылғыда кез келген жұмысты бастамас бұрын, оны өшіріп, қуат ашасын суырыңыз. Курылғы техникалық қызмет көрсетпейді.

Жyy

Нускау

Коспалары бар суды айдаған кезде, әр қолданғаннан кейін сорғыны таза сумен шайыңыз.

Тасымалдау

⚠АБАЙЛАНЫЗ

Жаракат алу каупі

Кұрылғыны төңкеруден жаракат алу қаупі. Тасымалдау кезінде құрылғының салмағына назар аударыңыз ( Техникалық сипаттамалары бөлімін қараңыз) және оны көлік құралдарымен тасымалдау кезінде сәйкесінше бекітіңіз.

Колмен тасымалдау

1 Кабельді айналдырыңыз.
2 Кұрылғыны түтқасынан көтеріңіз және көшіріңіз.

Көлік құралдарымен тасымалдау

1 Кұрылғыны қисаймайтындай және күламайтындай етіп бекітіңіз.

△АБАЙЛАНЫЗ

Жаракат алу каупі

Курылғыны төңкергенде жаракат алу қаупі. Тасымалдау кезінде құрылғының салмағына назар аударыңыз (техникалық сипаттамаларды қараңыз) және оны көлік құралдарымен тасымалдау кезінде сәйкесінше бекітіңіз.

Сактау

⚠АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны закымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

1. Курылғыны аязсыз жерде сақтаңыз.

Курылғыны ұстау

1. Кысым жағына жалғанған су қабылдағышты ашу арқылы құрылғының қысымын темендетіңіз (мысалы, бақша бүріккішті ашу).
2. Түтіктерді босатыңыз.
3. Сору кубырын және крысым кубырын алыңыз.
4. Сорғыны су төгетін клапан арқылы босатыңыз. Сурет Н
5. Курылғыны аязсыз жерде сақтаңыз.

Арнайы керек-жарактар

Мумкін болатын арнайы керек-жарактарды осы пайдалану нускаулығының соңғы бетінен табасыз.

Кедергілер болғанда көмек алу

Кемшіліктердің себебін астыда көрсетілген тізімге сәйкес Өзіңіз жоя алуыңыз мүмкін. Күдікті жағдайларда немесе осында аталған емес себебі жағдайларда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз.

Кате Себебі Жою
Сорғы істейді, бірақ сормайды	Сорғыда ауа бар.	Іске қосу процедурасы дұрыс орындалғанын тексеріңіз (келесі тарауды қараңыз Дайынданыз және Пайдалану).
	Ластың бөлшектері сору жағын бітейді.	Желі істікшесін розеткадан ажыратыңыз.Су сору жағын тазалаңыз.
	Соратын шланг немесе жалғағыш адаптер дұрыс емес бұралған.	Тығыздатқыштар мен тығыздамалар дұрыс орналасқанын тексеріңіз.Соратын шланг пен жалғастырғыш адаптерді қолмен бұраңыз.
	Алдын ала сүзгі бітеліп қалған.	Сүзгілерді тазалау.
Жұмыс барысында сорғы іске қосылмайды немесе кенеттен токтап қалады	Электр қуаты үзілген.	Сақтандырғыштар мен электр қосылымдарын тексеріңіз.
Сорғының қуаты төмендейді немесе тым аз	Сору аймағы бітеліп қалған.	Желі істікшесін розеткадан ажыратыңыз.Су сору жағын тазалаңыз.
	Сорғының қуаты арынына және қосылған периферияға байланысты.	Макс. арынына назар аударыңыз (Техникалық сипаттамалары бөлімін қараңыз) қажет болса, басқа шланг диаметрін немесе басқа шланг ұзындығын таңданыз.
	Қысым жағындағы көлденең қима тарылған, мысалы, клапан/шарлы клапан толық ашылмағандықтан.	Клапанды/шарлы клапанды толығымен ашыңыз.
	Шланг қысым жағынан бүгілген.	Шлангінің бүктеліп қалған жерлерін түзеңіз.
	Алдын ала сүзгі бітеліп қалған.	Сүзгілерді тазалау.

Техникалық сипаттамалары

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4500 Garden Set Plus	BP 5000 Garden Set Plus	BP 6000 Garden Set Plus
Желілік кернеу	V	230-240	230-240	230-240	230-240
Желі жилігі Hz 50 50 50 50
Номиналды куаты W 550 650 1000 1100
Максималды берілген мөлшері	l/h	4500	5000	6000	7000
Сору биіктігі (макс.)	m	8	8	8	8
Судағы қатты заттардың мөлшері	kg/m ^3	>2,5	>2,5	>2,5	>2,5
Қысымы (макс.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Куші (макс.)	m	35	40	45	50
Тасымалдау температурасы (макс.)	°C	35,0	35,0	35,0	35,0
Рұқсат етілген қайта айдалатын сүйықтықтардың бөлшек өлшемі (макс.)	mm	1	1	1	1
Сорғы түрі		Ағын	Ағын	Ағын	Ағын
Дыбыс қысымының деңгейі L _рA	dB(A)	56	58	69	68
Дыбыс куатының деңгейі L _WA кепілдік берілген	dB(A)	71	73	84	83
Өлшемдері мен салмағы
Салмағы (толымдаушыларсыз)	kg	6,4	7,0	9,7	10,0

Нускау
(EO) 2019/1781 косымшасына сәйкес алып тастау себебі 2-бөлім (12): j)
Техникалык өзгертулерді енгізу құқығы бар.

Сипаттамалары

ЕО стандарттарына сэйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды. Бүйым: Сорғы Типі: 1.645-xxx

Колданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

2009/125/EG

Колданылатын нускама(лар)

(EO) 2019/1781

Колданылатын біріздендірілген стандарттар

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Сэйкестікті бағалаудың қолданбалы әдісі

2000/14/EC: V косымшасы

Дыбыс куаттылығының деңгейі дБ(А)

BP 4.500 Garden

Өлшенді: 68

Кепілдік береді: 71

BP 5.000 Garden

Өлшенді: 70

Кепілдік береді: 73

BP 6.000 Garden

Өлшенді: 81

Кепілдік береді: 84

BP 7.000 Garden

Өлшенді: 81

Кепілдік береді: 83

Кол койғандар басқарманың тапсырмасы мен

уэкілдігі бойынша әрекет етеді.

H. Jenner

Кужаттаманы жүргізетін уәкілетті түлға:

С. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
