BP 6.000 Garden Set - Pompă Kärcher - Manual de utilizare gratuit

Tip produs	Pompă de grădină
Marcă	Kärcher
Model	BP 6.000 Garden Set
Utilizare	Irigarea grădinii, alimentarea cu apă menajeră
Fluide autorizate	Apă curată, apă de ploaie, apă de piscină (temperatură max. 35 °C)
Alimentare electrică	230-240 V / 50 Hz
Putere nominală	1000 W
Debit maxim	6000 l/h
Presiune maximă	4,5 bar (0,45 MPa)
Înălțime de refulare max.	45 m
Înălțime de aspirație max.	8 m
Temperatură max. a fluidului	35 °C
Tip pompă	Pompă cu jet
Greutate (fără accesorii)	9,7 kg
Racord aspirație	G1 (33,3 mm)
Racord refulare	G1 (33,3 mm)
Nivel de presiune acustică	69 dB(A)
Nivel de putere acustică garantat	84 dB(A)
Protecție	Nu funcționați în gol (risc de deteriorare)
Întreținere	Clătiți cu apă curată după utilizare cu aditivi
Accesorii incluse	Kit furtun de aspirație 3,5 m cu filtru și supapă antiretur, adaptor de racordare pe 2 căi, dop de închidere, cablu de alimentare
Garanție	Condiții conform țării (vezi manualul)

Întrebări frecvente - BP 6.000 Garden Set Kärcher

Cum se amorsează pompa BP 6.000 Garden Set ?

Deșurubați dopul conductei de umplere, umpleți pompa cu apă până când se revarsă, apoi înșurubați dopul la loc. Conectați ștecărul la priză și porniți întrerupătorul. Pentru a reduce timpul de aspirație, ridicați furtunul de refulare cu aproximativ 1 metru.

Ce trebuie făcut dacă pompa funcționează dar nu transportă apă ?

Verificați prezența aerului în pompă asigurându-vă că punerea în funcțiune a fost corectă (amorsare). Curățați zona de aspirație dacă particulele o blochează. Verificați dacă furtunul de aspirație și adaptorul de racordare sunt bine înșurubate și că garniturile sunt la locul lor.

Ce fluide pot folosi cu această pompă ?

Fluidele autorizate sunt apa industrială, apa de fântână, apa de izvor, apa de ploaie și apa de piscină cu dozaj conform de aditivi. Temperatura fluidului nu trebuie să depășească 35 °C. Nu utilizați pentru apă potabilă.

Care este înălțimea maximă de aspirație ?

Înălțimea maximă de aspirație este de 8 metri. Dincolo de aceasta, pompa riscă să nu mai funcționeze corect.

Cum se întreține pompa după utilizare ?

După ce ați pompat apă care conține aditivi, clătiți pompa cu apă curată. Pentru depozitare, goliți pompa prin supapa de golire a apei și păstrați-o într-un loc ferit de îngheț.

Pot lăsa pompa să funcționeze fără supraveghere ?

Nu, nu este recomandat să lăsați pompa fără supraveghere în timpul funcționării. Funcționarea în gol poate deteriora pompa. Supravegheați întotdeauna aparatul.

Cum se iernează pompa ?

Goliți pompa deschizând supapa de golire a apei după ce ați deconectat aparatul de la presiune. Scoateți furtunurile și depozitați pompa într-un loc ferit de îngheț. Consultați capitolul Depozitare din manual.

Ce accesorii sunt incluse în set ?

Setul include: un kit de furtun de aspirație spiralat de 3,5 m cu filtru și supapă antiretur, un adaptor de racordare pe 2 căi, un dop de închidere și un cablu de alimentare. Furtunul de grădină de 20 m și pulverizatorul sunt disponibile în Set Plus.

Care este nivelul sonor al pompei ?

Nivelul de presiune acustică este de 69 dB(A) iar nivelul de putere acustică garantat este de 84 dB(A).

Este pompa protejată împotriva funcționării în gol ?

Pompa nu are protecție automată împotriva funcționării în gol. Este imperativ să nu o faceți să funcționeze fără apă, deoarece aceasta o poate deteriora iremediabil. Asigurați-vă că amorsați întotdeauna corect pompa.

MANUAL DE UTILIZARE BP 6.000 Garden Set Kärcher

Utilizarea corespunzătoare 79

Trepte de pericol 79

Protectia mediului.... 79

Accesorii și piese de schimb.... 79

Descrierea aparatului 79

Punerea în funcțiune.... 80

Functionare 80

Îngrijirea și întreținerea.... 80

Transport....80

Depozitarea....80

Remedierea defectiunilor 81

Date tehnice 81

Caracteristici 82

Declaratie de conformitate UE 82

Indicatii generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente. Respectați aceste instrucțiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea corespunzătoare

În cazul racordării acestui produs la rețeaua de apă potabilă, vă rugăm acționați conform cerințelor menționate în standardul En 1717; pentru mai multe informații vă rugăm contactați firma dvs. specializată în domeniul sanitar.

Aparatul este destinat utilizării în scopuri personale, utilizarea în scopuri comerciale fiind interzisă.

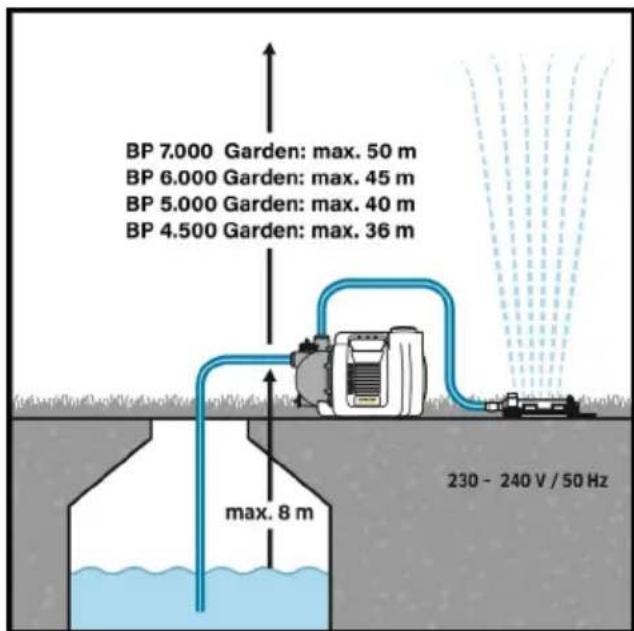

Aparatul este destinat utilizării în grădină și asigură pre- siunea constantă necesară pentru irigarea grădinii.

În cazul racordării de aspersoare pot fi irigate cel mult următoarele suprafete:

• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m²
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1000 m²

⚠PRECAUTIE

Pericol de accidentare!

Substanțele toxice constituie pericol de rănire.

Consumul de apă transportată de pompă este interzis!

Lichide pompate admisibile

Lichide pompate admisibile:

• apă nepotabilă
• apă de fântână
• apă de izvor
• apă de ploaie
• apă de piscină, cu dozarea aditivilor conform destinației de utilizare

Temperatura lichidului pompat nu are voie să depă- sească 35 °C.

Utilizarea necorespunzătoare

Indicatie

Producătorul nu răspunde pentru eventualele daune rezultate în urma utilizării necorespunzătoare sau a manipulării incorecte.

Trepte de pericol

⚠PERICOL

- Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Protectția mediului

Materialele de ambalare sunt reciclabile. Asigu- rati-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării

necorespunzătoare, pot periclita sănătatea și mediul în-conjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se gă-sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Garantie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defectiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defectiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Descrierea aparatului

În aceste instrucțiuni de utilizare aparatul este prezentat cu echiparea maximă. Pachetul de livrare poate diferi în funcție de model (consultați ambalajul).

Pentru imagini, consultați pagina de grafice Figura A

① Capac de închidere cu 2 căi adaptor de racordare
② Adaptor de racordare cu 2 căi pentru pompe G 1 (nu este inclus în pachetul de livrare al aparatului BP 4.500 Garden)
③ Adaptor de racordare pentru pompe G 1 (două-bucăți sunt incluse în pachetul de livrare al aparatului BP 4.500 Garden)
④ Dopuri de închidere
⑤ Racordul G1 (33,3 mm) pentru conducta de aspiratie (intrare)
⑥ Stuț de umplere cu capac de închidere
⑦ Racordul G1 (33,3 mm) pentru conducta de presiune (ieşire)
⑧ Comutatorul PORNIT/OPRIT
⑨ Supapă de evacuare a apei
10**Racordul de robinet G 1

⑪**Cuplaj cu Aqua Stop
⑫**Cuplaj
⑬**Pulverizator
⑭ *Set de furtunuri de aspiratie, inclusiv furtun spiralat de 3,5 m, gata de conectare, rezistent la vid, cu filtru de aspiratie și opritor de reflux
⑮ **Furtun de grădină de 1/2" 20 m
⑯ Cablu de racord la rețea cu ștecăr

* Accesorii incluse în pachetul de livrare al aparatelor Set și Set Plus.

** Accesorii incluse în pachetul de livrare al aparatelor Set Plus.

Punerea în funcțiune

Vă recomandăm să utilizați doar furtunuri de aspirare, componente pentru filtru și racorduri de furtun originale de la Kärcher. Dacă se utilizează componente de la alti producători, se poate ajunge la funcționări eronate la aspirarea lichidului pompat, în special la utilizarea de sisteme de racordare cu baionetă.

Înainte de punerea în funcțiune

Pregătirile

• Îndepărtati capacul de închidere.
• Fixați prin înșurubare adaptorul de racordare în racordul de aspiratie al pompei (intrare). Strângeti manual.
• Racordarea furtunului de aspirare rezistent la vid Figura B

Indicatie

În caz de apă murdară montați un pre-filtru (consultați capitolul Accesoriu special) între supapa de reținere și furtunul de aspiratie.

Figura C

Indicatie

Pentru a scurta timpul de reluare a aspirării utilizați fur-tun de aspirație cu opritor de reflux. Astfel este preveni-tă golirea furtunului de aspirație după utilizare (consultați capitolul Accesoriu special).

- Fixați prin înșurubare adaptorul de racordare în ra-cordul de presiune al pompei (ieșire). Strângeti man-ual.

Figura D

- Deşurubați capacul de la ștuțul de umplere. Figura E

- Umpleți pompa cu apă până la reversare. Figura F

Functionare

1. Introduceti fișa de rețea într-o priză.
2. Porniti aparatul de la comutatorul PORNIT/OPRIT.
3. Pentru scurtarea timpului de aspirare ridicați furtunul de presiune cu aprox. 1 m. Figura I
4. Așteptați până când pompa aspiră și pompează uniform.

⚠PRECAUTIE

Pericol din cauza funcționării la uscat

Functionarea la uscat cauzează deteriorarea pompei. Preveniți functionarea la uscat a pompei!

1. Utilizarea nesupravegheată a pompei este interzisă.

ATENTIE

Pericol de rănire. Sistemul este sub presiune! Pericol de rănire.

(pentru informații privind presiunea consultați capitolul Datele tehnice)

Scoaterea din functiune

1. Deconectați aparatul de la comutatorul PORNIT/OPRIT.

2. Scoateți stecherul de rețea din priză.

Îngrijirea și întreținerea

⚠PERICOL

Pericol de electrocutare

Înainte de efectuarea oricăror lucrări la aparat, opriți aparatul și decuplați-l de la sursa de alimentare. Aparatul nu necesită întreținere.

Clătire

Indicatie

În cazul utilizării de apă cu aditivi, clătiți pompa cu apă curată după fiecare utilizare.

Transport

△PRECAUTIE

Pericol de rănire

Răsturnarea aparatului constituie pericol de rănire. Pe durata transportării aparatului acordați atenție greutății acestuia (consultați capitolul Date tehnice) și securizați-l în mod corespunzător în vehicul.

Transportul cu mâna

1 Înfășurați cablul.
2 Ridicati și transportați aparatul de mânerul de tras.

Transportul în autovehicule

1 Asigurați aparatul împotriva alunecării și a răsturnă-rii.

△PRECAUTIE

Pericol de rănire

Răsturnarea aparatului constituie pericol de rănire. Pe durata transportării aparatului acordați atenție greutății acestuia (consultați capitolul Datele tehnice) și securizați-l în mod corespunzător în vehicul.

Depozitarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare La depozitare tineți cont de greutatea aparatului.

1. Depozitați aparatul într-un loc ferit de înghet.

Depozitarea dispozitivului

1. Depresurizați aparatul deschizând robinetul de apă racordat la partea de presiune (de exemplu, deschizând pulverizatorul de grădină).
2. Goliți furtunurile.
3. Îndepărtați conducta de aspirație și conducta de presiune.
4. Goliți pompa folosind supapa de evacuare a apei. Figura H
5. Depozitați aparatul într-un loc ferit de înghet.

Accesoriu special

Accesorile speciale posibile sunt menționate pe ultima pagină a acestui manual de utilizare.

Remedierea defectiunilor

Defectele au deseori cauze simple, pe care le puteți remedia cu ajutorul următoarelor sfaturi. În caz de necla-

rități sau pentru defecte care nu se regăsesc aici, vă rugăm să vă adresați serviciului autorizat pentru clienti.

Eroare Cauză Remediere
Pompa rulează, însă nu pompează	Este aer în pompă.	1. Verificați punerea în funcțiune corectă (consultați capitolul Pregătirile și Funcțio-nare).
	Particule de murdărie blochează zona de aspirare.	1. Scoateți fișa de rețea din priză.2. Curățați zona de aspirare.
	Furtunul de aspirare sau adaptorul de ra-cordare nu este înșurubat corect.	1. Verificați dacă garniturile de etanșare sunt aplicate corect.2. Strângeți manual furtunul de aspirare și adaptorul de racordare.
	Prefiltrul este înfundat.	1. Curățați prefiltrul.
Pompa nu funcționează sau rămâne deodată pe loc în timpul funcționării	Alimentarea electrică este întreruptă.	1. Verificați siguranțele și conexiunile electri-ce.
Puterea de transportare scade sau este prea re-dusă	Zona de aspirație este înfundată.	1. Scoateți fișa de rețea din priză.2. Curățați zona de aspirare.
	Puterea de transportare a pompei depin-de de înălțimea de transportare și de uni-tatea periferică racordată.	1. Acordați atenție înălțimii maxime de trans-portare (consultați capitolul Date tehnice) și, dacă este cazul, alegeți un furtun cu alt diametru sau cu altă lungime.
	Secțiunea transversală de pe partea de presiune este îngustată, de exemplu din cauza deschiderii incomplete a supapei/robinetului cu bilă.	1. Deschideți complet supapa/robinetul cu bi-lă.
	Furtunul este îndoit pe partea de presiu-ne.	1. Eliminați portțiunile flambate de la furtun.
	Prefiltrul este înfundat.	1. Curățați prefiltrul.

Date tehnice

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Tensiune de rețea	V	230-240	230-240	230-240	230-240
Frecvență de rețea	Hz	50	50	50	50
Randament nominal	W	550	650	1000	1100
Debit de pompare maxim	l/h	4500	5000	6000	7000
Înălțime de aspirare (max.)	m	8	8	8	8
Concentrația de substanțe solide în apă	kg/m^3	>2,5	>2,5	>2,5	>2,5
Presiune (max.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Înălțime de pompare (max.)	m	35	40	45	50
Temperatura de transportare (max.)	°C	35,0	35,0	35,0	35,0
Dimensiune particule (max.) pentru lichide pompate admisibile	mm	1	1	1	1
Tip de pompă		Jet	Jet	Jet	Jet
Nivel de zgomot L_pA	dB(A)	56	58	69	68
Nivelul de putere garantat în cazul sunetului L_WA	dB(A)	71	73	84	83

	BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
	BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus

Dimensiuni și greutăți

Greutate (fără accesorii)

kg

6,4

7,0

9,7

10,0

Indicatie

Motivul excepției conform Regulamentului (UE) 2019/1781 anexa I sectiunea 2 punctul (12): j)

Ne rezervăm dreptul de a efectua modificări tehnice!

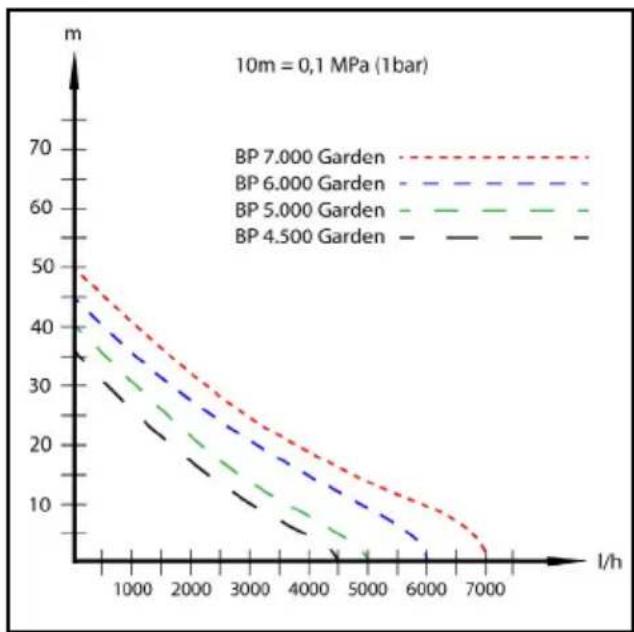

Caracteristici

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și constructția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Pompă

Tip: 1.645-xxx

Procedura aplicată de evaluare a conformității

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

BP 4.500 Garden

Măsurat: 68

Garantat: 71

BP 5.000 Garden

Măsurat: 70

Garantat: 73

BP 6.000 Garden

Măsurat: 81

Garantat: 84

BP 7.000 Garden

Măsurat: 81

Garantat: 83

Semnatarii acționează în numele și prin împuternicirea

Consiliului director.

H. Jenner

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
