BP 6.000 Garden Set - Siurblys Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Sodo siurblys
Prekės ženklas	Kärcher
Modelis	BP 6.000 Garden Set
Naudojimas	Sodo laistymas, buitinio vandens tiekimas
Leidžiami skysčiai	Švarus vanduo, lietaus vanduo, baseino vanduo (maksimali temperatūra 35 °C)
Maitinimas elektra	230-240 V / 50 Hz
Vardinė galia	1000 W
Maksimalus debitas	6000 l/h
Maksimalus slėgis	4,5 bar (0,45 MPa)

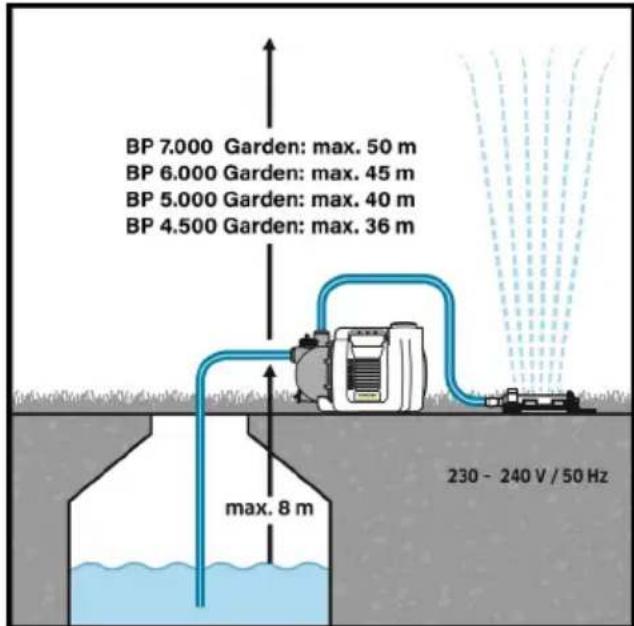

Maksimalus išleidimo aukštis	45 m
Maksimalus siurbimo aukštis	8 m
Maksimali skysčio temperatūra	35 °C
Siurblio tipas	Srovės siurblys
Svoris (be priedų)	9,7 kg
Siurbimo jungtis	G1 (33,3 mm)
Išleidimo jungtis	G1 (33,3 mm)
Garso slėgio lygis	69 dB(A)
Garantuotas garso galios lygis	84 dB(A)
Apsauga	Neveikinti be vandens (rizika sugadinti)
Priežiūra	Po naudojimo su priedais išskalauti švariu vandeniu
Pridedami priedai	3,5 m siurbimo žarnos rinkinys su filtru ir atbuliniu vožtuvu, 2 krypčių jungties adapteris, uždarymo kamštis, maitinimo laidas
Garantija	Sąlygos pagal šalį (žr. instrukciją)

Dažnai užduodami klausimai - BP 6.000 Garden Set Kärcher

Kaip užpildyti siurblį BP 6.000 Garden Set?

Atsukite pripildymo vamzdelio kamštį, pripildykite siurblį vandens, kol jis pradės išsilieti, tada vėl užsukite kamštį. Įkiškite maitinimo laidą ir įjunkite jungiklį. Norėdami sumažinti siurbimo laiką, pakelkite išleidimo žarną maždaug 1 metrą.

Ką daryti, jei siurblys veikia, bet netiekia vandens?

Patikrinkite, ar siurblyje nėra oro, įsitikindami, kad paleidimas buvo atliktas teisingai (užpildymas). Išvalykite siurbimo zoną, jei ją blokuoja dalelės. Patikrinkite, ar siurbimo žarna ir jungties adapteris yra tinkamai prisukti ir ar tarpinės yra vietoje.

Kokius skysčius galiu naudoti su šiuo siurbliu?

Leidžiami skysčiai yra pramoninis vanduo, šulinio vanduo, šaltinio vanduo, lietaus vanduo ir baseino vanduo su tinkamai dozuotais priedais. Skysčio temperatūra neturi viršyti 35 °C. Nenaudoti geriamajam vandeniui.

Koks didžiausias siurbimo aukštis?

Didžiausias siurbimo aukštis yra 8 metrai. Virš šio aukščio siurblys gali neveikti tinkamai.

Kaip prižiūrėti siurblį po naudojimo?

Po to, kai siurbėte vandenį su priedais, išskalaukite siurblį švariu vandeniu. Laikymui ištuštinkite siurblį per vandens išleidimo vožtuvą ir laikykite apsaugotoje nuo šalčio vietoje.

Ar galiu palikti siurblį veikti be priežiūros?

Ne, nerekomenduojama palikti siurblio be priežiūros veikimo metu. Darbas be vandens gali sugadinti siurblį. Visada stebėkite prietaisą.

Kaip paruošti siurblį žiemai?

Ištuštinkite siurblį atidarydami vandens išleidimo vožtuvą, kai prietaisas yra be slėgio. Nuimkite žarnas ir laikykite siurblį apsaugotoje nuo šalčio vietoje. Žr. instrukcijos skyrių „Laikymas“.

Kokie priedai yra įtraukti į rinkinį?

Rinkinį sudaro: 3,5 m spiralinės siurbimo žarnos rinkinys su filtru ir atbuliniu vožtuvu, 2 krypčių jungties adapteris, uždarymo kamštis ir maitinimo laidas. 20 m sodo žarna ir purkštuvas yra prieinami Set Plus rinkinyje.

Koks siurblio triukšmo lygis?

Garso slėgio lygis yra 69 dB(A), o garantuotas garso galios lygis yra 84 dB(A).

Ar siurblys apsaugotas nuo darbo be vandens?

Siurblys neturi automatinės apsaugos nuo darbo be vandens. Būtina neleisti jam veikti be vandens, nes tai gali jį nepataisomai sugadinti. Visada tinkamai užpildykite siurblį.

NAUDOJIMO INSTRUKCIJA BP 6.000 Garden Set Kärcher

Bendrosios nuorodos 106

Naudojimas pagal paskirtj.... 107

Rizikos lygiai 107

Aplinkos apsauga.... 107

Priedai ir atsarginės dalys.... 107

Komplektacija.... 107

Garantija.... 107

Prietaiso aprašymas.... 107

Eksploatavimo pradžia 107

Naudojimas 108

Kasdienė priežiūra ir techninė priežiūra ...... 108

Gabenimas.... 108

Sandèliavimas 108

Pasirenkamasis priedas 108

Pagalba gedimų atveju.... 108

Techniniai duomenys.... 109

Charakteristinés kreivés.... 110

ES atitikties deklaracija 110

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vélesniam naudojimui arba kitam prietaiso savininkui.

Naudojimas pagal paskirti

Šj gaminį prijungdami prie geriamojo vandens tinklo laikykitės EN 1717 standarto reikalavimų ir ,jeigu kiltų galimų klausimų, susisiekite su sanitarinės priežiūros institucija.

Šis prietaisas skirtas privačiam naudojimui ir jis neatitinka pramoniniam naudojimui taikomų reikalavimų.

Prietaisas visų pirma skirtas naudoti sode ir užtikrina pastovų slėgį sodo drėkinimui.

Prijungus purkštuvus galima drėkinti ne didesnius kaip toliau nurodytus plotus:

• „BP 4.500 Garden“: 400 m²
• „BP 5.000 Garden“: 550 m²
• „BP 6.000 Garden“: 900 m²
• „BP 7.000 Garden“: 1000 m²

ATSARGIAI

Sužalojimų pavojus!

Nuodingų medžiagų sukeltų sužalojimų rizika.

Negerkite vandens, kuris buvo pumpuojamas siurbliu!

Leistinos pumpuojamos terpės

Leistinos pumpuojamos terpės:

• Techninis vanduo
- Šulinio vanduo
- Šaltinio vanduo
- Lietaus vanduo
- Baseino vanduo tinkamai dozuojant priedus Pumpuojamų skysčių temperatūra negali viršyti 35 °C.

Naudojimas ne pagal paskirtj

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, at-siradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠JSPÉJIMAS

- Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalo-jimus.

DÉMESIO

- Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant

arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvita.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma išsami konstrukcija. Atsižvelgiant j modelj tiekimo rinkinys gali skirtis (žr. pakuotę).

Pav. žr. iliustracijų puslapyje

Paveikslas A

① 2-jų eigų prijungimo adapterio gaubtelis
② dviejų krypčių jungties adapteris siurbliams G 1 (nejtrauktas i „BP 4.500 Garden“ rinkinį)
③ Siurblių G 1 jungties adapteris (su „BP 4.500 Garden“ pateikiami du jungties adapteriai)

4 Kamštis
⑤ G 1 jungtis (33,3 mm), siurbimo linija (jėjimas)
⑥ Užpildymo atvamzdis su gaubteliu
⑦ G 1 jungtis (33,3 mm), slėgio linija (išėjimas)
⑧ JUNGIMO / IŠJUNGIMO jungiklis
⑨ Vandens išleidimo vožtuvas

10**Čiaupo jungtis G 1

11**Jungtis su „Aqua Stop

12**Mova

13**Purkštas

14*Siurbimo žarnos rinkinys su 3,5 m paruošta pri-jungti, sandaria spiraline žarna su įsiurbimo filtru ir atbulinio srauto ribotuvu

15**Sodo žarna 1/2 col. 20 m

16 Tinklo kabelis su kištuku

* Tik j komplektą ir „Set Plus“ jtrauktas priedas.

** I komplektą „Set Plus“ jtrauktas priedas.

Eksploatavimo pradžia

Rekomenduojame naudoti tik originalias „Kärcher“ siurbimo žarnas ir filtrų komponentus bei žarnų jungtis. Jeigu naudojamos kitų gamintojų konstrukcinės dalys, gali

atsirasti veikimo trikčių įsiurbiant pumpuojamą skystį, ypač naudojant „Bajonett“ sujungimo sistemas.

Prieš pradedant eksploatuoti

Parengiamieji darbai

• Pašalinkite sandarinimo kamštj.
- [sukite jungties adapter] i siurblio [siurbimo jungt] (ivadą). Užveržkite rankomis.
- Prijunkite sandarią įsiurbimo žarną Paveikslas B

Pastaba

Jeigu vanduo nešvarus, rekomenduojame jrengti pirminj filtrą (žr Pasirenkamasis priedas) tarp atbulinio vožtuvo ir įsiurbimo žarnos.

Paveikslas C

Pastaba

Norėdami sutrumpinti pakartotinio siurbimo trukmę naudokite siurbimo žarną su atbulinio srauto ribotuvu. Tada siurbimo žarna neištuštėja po naudojimo (žr Pasirenkamasis priedas).

• [sukite jungties adapter] i siurblio slėgio jungtį (išleidimo angą). Užveržkite rankomis.
• Atsukite dangtelj nuo jpylimo atvamzdžio. Paveikslas E
• Užpildykite siurblį vandeniu, kol jis persipildys. Paveikslas F

Paveikslas D

Naudojimas

1. Jkiškite tinklo kištuką j lizda.
2. Ijunkite prietaisą IJ. / IŠJ. jungikliu.
3. Norėdami sutrumpinti siurbimo trukmę pakelkite slėgio žarną maždaug 1 m. Paveikslas I
4. Palaukite, kol siurblys įsiurbs ir pradės pumpuoti to- lygiai.

ATSARGIAI

Sausosios eigos keliamas pavojus

Veikiant sausaja anga pažeidžiamas siurblys. Neleiskite siurbliui išdžiūti!

1. Veikiančio siurblio nepalikite be priežiūros.

DÉMESIO

Sužalojimų pavojus. Sistemą veikia slėgis!

Sužalojimų pavojus.

(„Slègis“, žr. skyrių „Techniniai duomenys“)

Eksploatavimo užbaigimas

1. Prietaisą išjunkite IJ. / IŠJ. jungikliu.
2. Ištraukite tinklo kištuką iš lizdo.

Kasdienė priežiūra ir techninė priežiūra

⚠️PAVOJUS

Elektros smūgio pavojus.

Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite tinklo kištuką.

Prietaisui techninės priežiūros nereikia.

Skalavimas

Pastaba

Siurbdami vandenj su priedais, po kiekvieno naudojimo siurblj išplaukite švariu vandeniu.

Gabenimas

ATSARGIAI

Sužalojimo pavojus

Krentančio prietaiso keliamas sužeidimo pavojus.

Gabendami prietaisą, atkreipkite dėmesį i prietaiso svorį (žr. skyrių Techniniai duomenys) ir atitinkamai prietaisą pritvirtinkite gabenant transporto priemonėse.

Nešimas ranka

1 Suvyniokite kabelj.
2 Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonémis

1 Apsaugokite prietaisą nuo slydimo ir apvirtimo.

ATSARGIAI

Sužalojimo pavojus

Krentančio prietaiso keliamas sužeidimo pavojus. Gabendami prietaisą, atsižvelkite j prietaiso svorį (žr. techninius duomenis) ir atitinkamai jį pritvirtinkite transporto priemonėse.

Sandèliavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite i prietaiso svorį.

1. Prietaisą laikykite nuo šalčio apsaugotoje vietoje.

Prietaiso sandėliavimas

1. Sumažinkite slėgį prietaise atidarydami vandens ĉiaupą, prijungtą prie slėgio pusės (pvz., atidarydami sodo purkštuvą).
2. Ištuštinkite žarnas.
3. Pašalinkite siurbimo ir slėgio liniją.
4. Išleiskite vandenj iš siurblio per vandens išleidimo vožtuvą. Paveikslas H
5. Prietaisą laikykite nuo šalčio apsaugotoje vietoje.

Pasirenkamasis priedas

Galimus specialius priedus rasite paskutiniame šios naudojimo instrukcijos puslapyje.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Klaida Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Patikrinkite ar eksploatacija pradėta tinka-mai (žr. skyrių Parengiamieji darbai irNaudojimas).
	Nešvarumų dalelės blokuoja įsiurbimosritį.	1. Ištraukite tinklo kištuką iš lizdo.2. Išvalykite įsiurbimo zoną.
	Įsiurbimo žarna arba prijungimo adapte-ris įsuktas neteisingai.	1. Patikrinkite, ar sandarikliai uždėti tinkamai.2. Užsukite įsiurbimo žarną ir prijungimoadapterį.
	Užsikimšo pirminis filtras.	1. Išvalykite pirminį filtrą.
Siurblys nejsijungia arba staiga sustoja eksploa-tuojant	Nutrauktas maitinimas. 1. Patikrinkite sau giklius ir elektrines jungtis.
Pumpavimo galia mažėja arba yra per maža	Užsikimšusi įsiurbimo zona.	1. Ištraukite tinklo kištuką iš lizdo.2. Išvalykite įsiurbimo zoną.
	Siurblio našumas priklauso nuo tiekimo galvutės ir prijungtos išorinės įrangos.	1. Atsižvelkite į didžiausią pumpavimo aukštį,(žr. skyrių Techniniai duomenys) arba pa-sirinkite kitokio skersmens arba kitokio ilgiožarną.
	Slėgio pusėje skerspjūvis yra susiaurė-jęs, pvz., dėl ne iki galo atidaryto vožtuvo(rutulinio čiaupo).	1. Visiškai atidarykite vožtuvą / rutulinio čiau-pą.
	Slėgio pusėje žarna yra sulenkta.	1. Ištiesinkite sulenktą žarną.
	Užsikimšo pirminis filtras.	1. Išvalykite pirminį filtrą.

Techniniai duomenys

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		„BP 4.500 Garden Set Plus“	„BP 5.000 Garden Set Plus“	„BP 6.000 Garden Set Plus“
Tinklo įtampa V 230-240 230-240 230-240 230-240
Tinklo dažnis	Hz	50	50	50	50
Vardinė galia	W	550	650	1000	1100
Tiekimo pajėgumas, maksimalus	l/h	4500	5000	6000	7000
Įsiurbimo aukštis (maks.)	m	8	8	8	8
Kietųjų medžiagų kiekis vandenyje	kg/m3	>2,5	>2,5	>2,5	>2,5
Slėgis (didž.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Transportavimo aukštis (didž.)	m	35	40	45	50
Terpės temperatūra (didž.)	°C	35,0	35,0	35,0	35,0
Leistino pumpuojamo skysčio dalelių dydis (didž.)	mm	1	1	1	1
Siurblio tipas		Jet	Jet	Jet	Jet
Garso lygis LpA	dB(A)	56	58	69	68
Garso galios lygis LWA garantuotas	dB(A)	71	73	84	83
Matmenys ir svorial
Svoris (be priedų)	kg	6,4	7,0	9,7	10,0

Pastaba
Išimtis taikomas pagal Reglamento (ES) 2019/1781 I
priedo 2 skyrių (12): j)
Gamintojas pasilieka teisę keisti techninius duomenis!

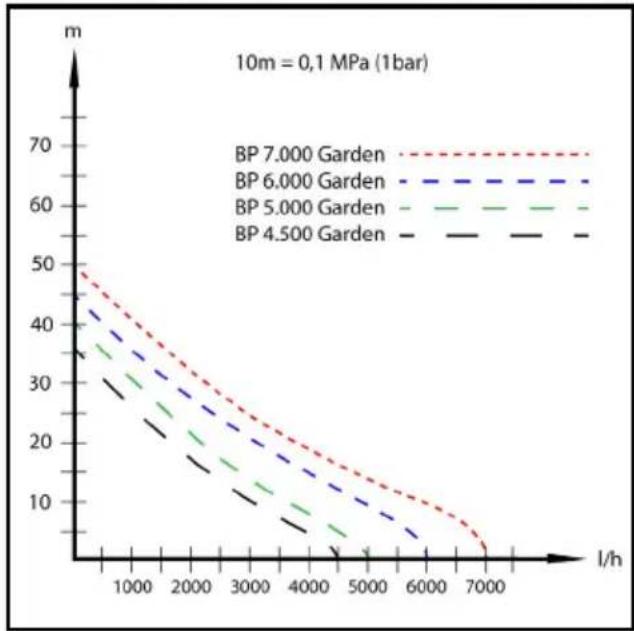

Charakteristinés kreivés

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

BP 4.500 Garden

Išmatuotas: 68

Garantuojamas: 71

BP 5.000 Garden

Išmatuotas: 70

Garantuojamas: 73

BP 6.000 Garden

Išmatuotas: 81

Garantuojamas: 84

BP 7.000 Garden

Išmatuotas: 81

Garantuojamas: 83

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.
