DHU665CQ - Ауа тазалағыш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Шатырлық ас үй сорғышы (Сорғыш)
Бренд	Bosch
Моделі	DHU665CQ
Орнату түрі	Қабырғаға орнатылатын немесе шкаф астына
Жұмыс режимдері	Шығару (ауа өткізгіш) және рециркуляция (көмір сүзгісімен)
Плитадан ең аз қашықтық	650 мм
Ауа өткізгіш диаметрі	120 мм (ең аз)
Жылдамдықтар саны	3 (төмен, орташа, жоғары)
Жұмыс үстелін жарықтандыру	Иә (ауыстырылатын шам)
Май сүзгісінің түрі	Көпқабатты металл немесе жұқа синтетикалық (1 мм)
Май сүзгісін тазалау	Ай сайын жуыңыз (металл) немесе 2 ай сайын ауыстырыңыз (синтетикалық)
Көмір сүзгісін ауыстыру	Әр 3 ай сайын (рециркуляция режимінде)
Қуат көзі	230 В, 50 Гц (номинал тақтайшасын тексеріңіз)
Электр қосылымы	Контакт аралығы 3 мм болатын екі полюсті қосқыш
Қауіпсіздік ерекшеліктері	I немесе II класс, жерге тұйықтау қажет, кері ағынға қарсы
Материалдар	Металл (тот баспайтын болат немесе боялған)
Өлшемдері (шамамен)	Стандартты ені 60 см (орнату үлгісін тексеріңіз)
Салмағы (шамамен)	12 кг (ұқсас үлгілер үшін әдеттегі)
Жинақтағы керек-жарақтар	Бекіткіш бұрандалар, қабырға бұрғылары, қағаз үлгі, фланец штуцеры
Пайдалану нұсқаулығы	Бірнеше тілде тегін жүктеу

Жиі қойылатын сұрақтар - DHU665CQ BOSCH

Bosch DHU665CQ сорғышы мен плита арасындағы ең аз қашықтық қандай?

Ең аз қауіпсіздік қашықтығы 650 мм. Егер газ плитасының нұсқаулығында үлкенірек қашықтық көрсетілсе, соны орындаңыз.

Bosch DHU665CQ сорғышын ауа өткізгішсіз рециркуляция режимінде орнатуға бола ма?

Иә, оны ауаны ас үйге қайта айналдыру үшін көмір сүзгісімен рециркуляция режимінде қолдануға болады.

DHU665CQ сорғышындағы май сүзгісін қалай ауыстырамын?

Металл тор панелін ашыңыз, сүзгі қысқыштарын бір жаққа итеріңіз, ескі сүзгіні алып тастаңыз. Металл сүзгілер үшін ай сайын жуыңыз; синтетикалық сүзгілер үшін әр 2 ай сайын ауыстырыңыз.

Сорғыш шамдары жұмыс істемей қалса, не істеуім керек?

Тор панелін ашып, шамның толық бұралғанын тексеріңіз. Егер әлі жұмыс істемесе, қауіпсіз жұмысты қамтамасыз ету үшін бірдей шаммен ауыстырыңыз.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Жақсы өнімділік үшін рециркуляция режимінде пайдаланылса, көмір сүзгісін әр 3 ай сайын ауыстырыңыз.

Bosch DHU665CQ газ плиталарымен қолдануға жарамды ма?

Иә, ол газ және электр плиталарына арналған. Жану газдарының кері ағуын болдырмау үшін бөлменің желдетілуін қамтамасыз етіңіз.

Сорғышты басқа құрылғылармен бірге пайдаланғанда бөлмедегі ең жоғары теріс қысым қандай?

Түтіннің бөлмеге қайта тартылуын болдырмау үшін теріс қысым 0,04 мбар аспауы керек.

DHU665CQ сорғышының астында тағамды жалындатуға бола ма?

Жоқ, өрт қаупіне байланысты сорғыш астында ешқашан жалындатпаңыз.

Сорғыштың сыртқы бетін қалай тазартамын?

Ылғал шүберек пен бейтарап сұйық жуғыш затты қолданыңыз. Абразивті тазартқыштардан аулақ болыңыз.

Қуат сымы зақымдалған болса, не істеуім керек?

Қауіптерді болдырмау үшін оны өндіруші немесе уәкілетті қызмет көрсету агенті ауыстыруы керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DHU665CQ BOSCH

Дайдалану туралы нусқаулар осы құрылғының бірнеше нусқалары үшін пайдаланылады. Сондықтан, мунда құрылғынызда жоқ жеке мүмкіндіктер сипатталуы мүмкін.

OPHATY

• Кате немесе тиісті емес турде орнату нетижесінде тувіндаған кез келген закымға өндіруші жауапты болмайды.
• Тамак пісірушнің, басы мен тутін сорғышка дейінгі аракашықтық – 650 мм (кейбір углілері темендеу орнатылуы мүмкін, елшемдер мен орнату туралы меліметтерді тиісті белімдерден окыңыз).
• Сыртқы куат көзінң кернеуі түлін сорғышлың ішкі жағына бекітілген техникалық мәліметтер тактасындағы кероеткіштермен сәйкес болуын қадағаланьз.
• 1-сынып кұрылғылары үшін үйдегі куат кезі жерге түйықтауды түісті түрде қамтамасыз ететінін тексеріңіз.

Сорып алу курылғысын диаметрі кем дегенде 120 мм түлікпен түліндікке жалғаныз. Түліндіктің узынддығы мүмкіндігінше крыска болуы тиіс.

• Сорып алу құрылғықын отын жануынан пайда болған түліндөрді (қазандар, каминдер) еткізетін түліндіктерге жапғамаңыз.
• Егер шығару құралы электрікім емес құрылғылармен іргелес қолданыліса (мысалы, газ жағатын құрылғылар), пайдаланылған газдың көрі шығуына жол бермеу үшін белмеде жеткілікті ауа алмасуы деңгейі қамтамасыз етілуі тиіс. Асүйде таза ауаның кіруіне кепілдік беретін сыртқы ауамен тіселей байланысатын санылау болуы тиіс. Плита сузіндіоі электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, тупін плита сузіндісінен кері кіруін болдырмау үшін белмедегі теріс қысым 0,04 мб-дан аспауы тиіс.
• Куат сымы закымдалған жағдайда, кез кепген қауіппі болдырмау үшін оны өндіруші немесе техникалық қызмет көрсету белімі ауыстыруы тиіс.
• Егер газды плитаның, орнату нухқамасында оның аранқашықтығы үлген болу керек болса, онда оны есепке алуқажет. Барлық ауа алмастыру ережелері толық орындалуы керек

ПАЙДАЛАНУ

• Сорып алу курылғысы ас үйдің иісін кетіру үшін тек үйде қолданылуга арналып жасалған.
• Сорып алу курылтысын баска максаттарда пайдаланушы болманьз.

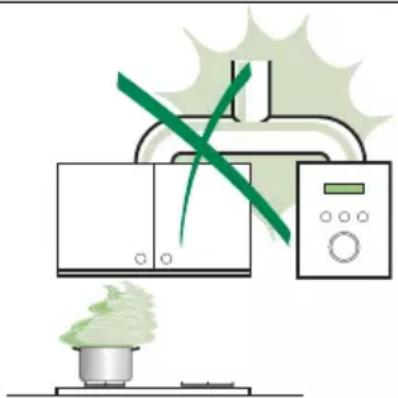

  • Сорып алу курылбысы жұмыс істеп турғанда улкен жалын отты пайдаланбаныз.
• Оттың күшін тек табаның тубіне тиетіндей реттеп, табаның шетінен шықтайтынына кез жеткізіңіз.
• Тереньдыста майды къздырған кезде абайланыз: аса къзған май тутануы мүмкін.
• Тутін сорьш астында тағамды ішімдік косу арқыпы пісру әдієн пайдаланбаныз, ол өртке қауіппі
• Бул құрылғыны физикалық, сезу немесе ақыл-ой кабілеті темен, соңдай-ақ, қауіпсәзділіне жауапты адам кеңес немесе нусқау бермеген болса, тәжрибесі мен білімі жеткіліксіз адамдар (балалар) пайдаланбауы тиіс.
• Бапалар курылғымен ойнамауын камтамасыз ету үшін оларды бакылап отыру керек.
• "САК БОЛЬНЫЗ: Кол жететін беліктер пісіру курыплыларымен бірге колданган кезде ыстық болуы мүмкін."

• Кез келген жәндеу жұмыстарын жүргізбес бұрын құрылғыны їөшіру немесе төқтан ақытү керек.
• Беллінген уақыт өткенде сүзпілерді тазалау және/немесе аұыстырып отыру кажет (әйтпесе, өрт шығу қаупі бар).
• Сорып алу курылғысын дымқыл шубереклен нейтрал тазартқыш затты пайдаланып тазалау керек.

Өнімдері танбасы бул енімді кедімгі уй крькісы ретінде тастауға болмайтының білдіреді. Оның орнына, оны электр және электрондық жабдықтарды өндеуге арналған тисті жинау нуктесіне тапсыру қакет. Бул енімді тисті түрде тастау арькілы қоршаган ортага және адам денсаульына теңүй мүмкін теріс әсерпердің әлдың аласыв, әйтпесе, енімді дұрыстастамаган кезде солтеріс әсерперге себеп болуының мүмкін. Осы енімді тисті түрде қайта өндеу туралы ежей-тежейлі мәлімет алу үшін қала әкімшіліне, юқұс тастау құзметіне немесе енімді сатып алғандыменге хабарпасыныңз.

Сорып алатын шатыр - газ немесе электр плиталарының жанарғыларының үстінен кез-келген тік пішінді қатты қабатқа бекітуге арналған, сондай-ақ сүзінді тәртіптемесінде (сыртқы сүзінді) және рециркуляция (ішкі рециркуляция) тәртіптемесінде де қолданыла алады. Сүзінді тәртіптемесінде, барлық сорып алатын шатырлар тиімдірек жұмыс істейді. Қыскы уақытта, ас үйdegі жылудың босқа кетуін болдыртпас үшін, сүзіндіні рециркуляция тәртіптемесінде қолданған ыңгайлы болады.

Орнатпас бұрын, орнатқан кезде пайда бола алатын қындықтарды да ескере отырған жөн. Монтаждық жұмыстар, ластанған ауаны кетіруге қатысты ережелерге сәйкес, білікті және Құзыретті түлғ алардың тарапынан орындалуға тиіс.

Өндіруші, келесі мәтінде көрсетілген монтаждау жөніндегі нұсқауларды орындамауды Н нәтижесінде келтірілген кез-келген нұқсан немесе зиян үшін жауапты болмайды.

1 - КАУІПСІЗДІК ШАРАЛАРЫ

1.1 - Сүзінді т әртіптемесінде қолданған жағдайда, с үзіндінің ауа арнасы, электр тоғынан ж ұмыс істемейтін Құрылғылардан, мысалы, орталы Қ жылыту ж ұйесінен немесе су ысытқыштың түтіндігінен шығатын буларды бұру үшін қолданылатын түтіндікке қосылмауы керек.
1.2 - Электр желісіне қосылар алдында, желіdegі кернеу - с үзіндінің ішінде орналас қан тақтайшаныңкернеуіне сай келетіндігіне көз жеткізіңіз.
1.3 - Кос т үйіспелі алмастырып-косқыштың к ө мегімен, түйіспелердің арасы 3 мм-ден кем болмайтын қашықтықға сүзіндіні электр желісіне Қосьныз.
1.4 - Жайсыздандыратын кабелі бар сүзіндіні қосар алдында, сіздін үйіңіздін желісі, дұрыс жайсыздандырылғанына юз жеткізіңіз.
1.5 - ІІ-жіктелімдегі Құрал, Қос о Қшаулағышпен Қамтылған, сонды Қтан оны жайсыздандыратын түйіспесі бар аша арқылы Қоспаңыз, оныНорнына - Қос түйіспелі ашаларды Қолданыңыз.
1.6 - Орнатылған с үзінді, ас өзірленетін беткі қабаттан кем дегенде 65 см қашықтықта орналасуы қажет.
1.7 - Осы сүзіндінің астында ыстықтағамдарды әзірлеуге тыйым салынған.
1.8 - Табаны Колданған уақытта, оны еш қашан да қараусыз қалдырманыз, өйткені, қызып кеткен тонмайлар мен майлар - өрттің себепшісі бола алады.
1.9 - Курылғыға кандай да бір қызметті көрсеткіңіз келсе немесе оныі тазартқыңыз келсе, курылғынық уат желісінен ажыратьң ыз.
1.10- Егер де сүзінді колданылатын бөлмеде, орталык жылыту жүйесіні н казандығы сияқты жылытқыш орналасқан болса, оның бөлек түтіндігі немесе біркелкі тартылыс күші бар түтіндігі болуы қажет. Егер түтіндіктің басқа түрлері немесе құралдары орнатыл ған болса, орынжайға ауаны ң жеткілікті а ғымының кіретіндігіне к өз жеткізі ніз. Плита сүзіндісі, электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзіндісінен кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мб-дан аспауы тиіс.
1.11- Курылғы, розеткаға жете алатындай етіп орнатылуы қажет.
1.12- Егер де қуат тоқсымы бүлінген болса, ондай тоқсымды, Өндірушіден немесе сервистік Өкілден сатып алуға болатын арнайы тоқсымға немесе Құрылғыға ауыстыру керек.
1.13- Б ул курылғыны физикалық, сезу немесе ақыл-ой қабілеті т өмен, сондай-ақ қауіпсіздігіне жауапты адам кеңес немесе нүсқау бермеген болса, тәжірибесі мен білімі жеткіліксіз адамдар (балалар) пайдаланбауы тиіс.
1.14- Балалар құрылғымен ойнамауын қамтамасыз ету үшін, оларды ба қылап отыру керек.

Кейбір орнату жүйелері үшін металл торының панелін ашып, оны демонтаждау керек болып жатады.

2.1 - Металл торының панелін ашу және демонтаждау жәніндегі нүсқаулар

Тордың панелін ашу үшін тордың панелінің әрбір жағын ішкері басыңқыраңыз да, тор өзі ашылады.

Металл торын алып тастау үшін, оны он жақтан алдыға қарай итеріңз де, тордың артындағы аспаның білігі, корпусың бүйр жағындағы тесіктен шығуы тиіс.

2.2 - Кабырғалық шкафқа бекіту

a- Тесіктері тесілген қабырғалық шкаф: 4,2 x 45 мм пішінді бурандамалардың ( бекіткіштер жиынтығында) көмегімен, сүзіндіні қабырғалық шкафтың негіздеме панеліне бекіті ніз.

Металл торын ашпай-ак коюга да болады.

b - Тесіктері тесілмеген қабырғалық шкаф:

b.1 - Егерзіндіде, бекітуге арналған қағаз қалыбы болса, төменде келтірілген нұсқауларды орынданыз.

b.2 -Егер сүзіндіде, бекітуге арналған қағаз қалыбы болмаса, қабыр ғалық шкафтың негіздеме панеліне с үзіндіні орналастырып, ағаштың ішінде 3,5 х 16 мм пішінді бұрандамаларына (бекіткіштер жиынтығына кірмейді) арналған бағыттағыш тесіктерді тесіңіз.

2.3 - Кабырғалық бекіткіштер

а - Казаз калыбын колдана отырып, кабыргада ∅ 8 мм пішінді екі тесікті тесіңіз, 4,2 x 44,4 мм пішінді екі тірегіш дюбельді және екі б уранданы салыңыз, бірақ 5 мм дейін жеткізбе ніз. Металл торының панелін ашып, аспаны асып, б урандамаларды соңына дейін бураныз.

b - Егер де сүзіндіде, бекітуге арналған қағаз қалыбы болмаса, Ø 8 мм (сызбаны қараңыз) пішінді екі тесікті бұрғылап тесіңіз, а-тармағында келтірілген сипаттаманы ұстана отырып, дюбельдер мен бұрандамаларды салыңыз.

с - Кабыргалык тіреуіштерді н (опция) көмегімен кабыргага орнату үшін, бекітуге арналған қалыпты қолдану жөніндегі нусқауларды ұстаныныз.

d - Нускаулықтың 1.6-тармағындағықауіпсіздік жө ніндегі нускаулықты сақтаңыз.

2.4 - Жұмыс тәртіптемесін таңдау

а - Сүзінді т әртіптемесі

Сүзінді, ауаны сүзіп алу мақсатында орнатылғанына көз жеткізу үшін, тордьн панелін ашыңыз да, орталықтан тепкіш құрылғыдағы тү рлендіргіш ұтқа немесе алмастырып-қосқыш түтқыш DUCTING (ауа өткізгішпен) күйінде екеніне көз жеткізініз. Кө мір сүзгісі керек емес.

Ауаны сыртка бұру үшін сүзіндінің артында және үстінде шығарғыш бар. 100 мм диаметрлік (кейбір үлгілерде 120 мм) қоңышты ернемек, әдетте, жоғарғы шығарғышқа, ал бітеуіш - артқы шығарғышқа орнатылады. Егер де сү зіндінің артқы жағындағы шығарғыш таңдалатын болса, ернемек пен бітеуіштің орындарын ауыстыру керек. Нүсқаулықтың 1.1-тармғындағы қауіпсіздік талаптарын са қтаның ыз.

Сүзінді рециркуляция мақсатында орнатылғанына ю з жеткізу үшін, тордың панелін ашыңыз да, орталықтан тепкіш құрылғыдағы тү рлендіргіш 〒тка немесе алмастырып-қосқыш түтқыш RECYCLING (рециркуляциямен) күйінде екеніне көз жеткізіңіз.

Көмір сүзгісін орнатюн жә н. Көмір сүзгісін орнату үшін сүзгіні бір қолыңызбен устап тұрыңыз және к өмір с үзгісінің орталығы арқылы бастиегін өткізіп, бұрандаманы бұраңыз. Егер де сүзгінің күйі бұғattaулы болса, оны сағат тілінің бағтымен бұраңыз. Сүзіндіні сыртқы арнадан суырмауға да болады.

2.5 - Электрлік қосылым жә не жұмыс қабілетін тексеру

1 - Нүскаулыктьң 1.2, 1.3, 1.4 және 1.5-тармақтарындағы, 1-тармақшадағы қауіпсіздік шараларын қатаң са қтанған жөн.

2 - Электрлік қосылым орындалғаннан кейін, үстіңгі қабаттьң, жетектік және жылдамды қтың жанатын жарығының жұмыс істеп тұрганына көв жеткізіңіз.

3 - КОЛДАНЫС

3.1- Баскару туймешіктері алдыңғы оң жақта орналас қан, олардың көмегімен жұмыс қабатының жанатын жарығын бақарып, ас әзірлеуге арналған аса лайықты жұмыс жылдамдылын таңдан алуға болады. Сүзіндінің аумағын үлғайту үшін, сыртқы терезені ашық қалдырыңыз. Асты құырғанда және қатты ісі шығатын асты ә зірлеген кезде - ең жоғары жылдамдықты қосқаныңыз жән, ал әдеттегі тәртіптеме кезінде - ең аз жылдамдықты қолданғаныңыз дұрыс болады. Сүзіндіні аса оңтайлы қолдану үшін ас әзірлемес бұрын, оны бірнеше минут қа қосып юифыңыз, ал ас әзірлеп болғаннан сон, ауаны тазарту мақсатында тағы да бірнеше минут қа қосып қойыңыз.
3.2- Нуқаулықтың 1.7. және 1.8.-тармактарындағы қауіпсіздік талаптарын ескеріп отырыңыз.

Сузіндіге д уркін-дүркін техникалы к қызмет к өрсетіп, тазарт қан жа ғдайда, құрылғының онтайлы өндіргіштігі мен сенімділігі қамтамасыз етіліп, қузіндіні ңқолданыс кезе ңі де арта түседі. Май және көмір сүзгісіне айрықша назар аударғаныңыз жә н (рециркуляция тәртіптемесі).

4.1 - Май сүзгіси

Сүзгі - майдын бөлшектерін устап түру мақсатында қолданылады ж әне бірнеше түрлері бола алады. Тордың металл панеліні н кері жа ғына монтаждалады. Май сүзгісіне, оны н қолданылатын түріне байланысты қызмет көрсетіледі. ақолданылатын қүзгілерді н түріне қарамастан, металл қыс қыштарының барлығын бір жаққа басып, сүзгісін алып тастан, торды оңай алып шығаруға болады. в-Жінішке синтетикалық қүзгі (қалындығы 1 мм). С ұзгіні жумаған жөн және екі айда бір рет ауыстырып отыру қажет. Егер де сүзгіде жарық индикаторы орнатылған болса, оны келесі тәртіппен ауыстырыныз:

b.1 - Егер металл торынан көрініп тұратын н үктелердің күлгін т үсі, оүзгінің барлы кбеткі кабатына таратылса.

b.2 - Егер сүзгі таза бол ған кезде, металл сү згісінен көрінбейтін жола қтардың қызыл түсі, металл торыныңсыртқы жағынан көрінбейтін болса.

с - Көл кабатты металл сүзгісі. Жуғыш құралды немесе сүйық сабынды қолдана отырып, бүл сүзгіні айына бір рет ыстық суда жуып түрган жөн. Ыдыс-ая қжуатын машинаның ішінде де жууға болады. Оны майыстырманыз. Кепкенше күте тұрыныз.

ЕСКЕРТУ: С үзгінің ішіндегі май арты к болса, онысы сүзіндінің аткаратын ж ұмысының тиімділігіне әсер етіп, өрттің каупін төндіре алады. Демек ұ згілерді, дайындаушы зауыттың н ұскалығына сәйкес тазартіңың ңыз және ауыстырғаны ныз жөн.

4.2 - Дербес металдан жасалған май сүзгілері

• С Угілерді жууғ а болады жә не оларды түрақты пайдаланған жағдайда - әр 2 ай сайын немесе әте жиі пайдаланғанда - одан да жиірек тазалап туру керек.
• С угілерді, топты ңарт қы жағына қарай итеру ар қылы ж әне бір уа қытта төмен қарай басу арқылы кезек-кезек алыңыз.
• С ۷۶гілерді бу ктеп алмай жувңыз. Оларды кайта орнату алдында кептіріңіз.
• С үзгілерді кайта бекіту кезінде, саптың сырт жажка көрінетінін тексерің із.

4.3 - Kemip c y3rici

Көмір сүзгісі дегеніміз - сүзінді рециркуляция тә ртіптемесінде жұмыс атқарған кезде ғана к олданылатын химиялық сүзгі болып табылады. Көмір үзгісін ауыстыру үшін, торды ашыңыз және көмір сүзгісінің ортасы арқылы, басы дең гелетілген бұрандаманы алып тастаңыз. Егер де үзгінің күйі бұғаттаулы болса, оны сағаттың тіліне қарсы бағытта бұраңыз. Сүзгіні өз орнына орнатқыңыз келсе, оны сағат тілінің бағытымен бұраңыз. Оңтайлы тиімділікті қамтамасыз ету үшін, көмір сүзгісін орташа есеппен үшай сайын ауыстырып тұрыңыз.

4.4 - Ж умыс кабатының жанатын жарьғы

Егер де шам істен шығатын болса, металл торының панелін ашып, патронның ішінде шамның нықтап бекітілгеніне көз жеткізіңіз. Сү зіндінің қауіпсіз жұмысын қамтамасыз ету үшін шамды д әл сондай шамға ауыстырған жөн.

4.5 - Тазарту

Металл кабатын, т урмыстыкжумса к тазарт крышты қолдана отырып ең, аз дегенде айына бір рет дүркіндүркін тазартып, жылтыратып т урьңыз. Абразивті материалдарды қолдануға тыйым салын ған. Нуқаулықтың 4.1 - 4.4-тармағарында жә неә сіресе 4.3-тармағында сипаттал ған барлы к әрекеттерді орындаған кезде, 1.9-тармак та көрсетілген қауіпсіздік шараларына айрықша назар аударыңыз.
