BS-021A - プロジェクター ACER - 無料のユーザーマニュアル

製品タイプ	DLPプロジェクター
モデル	BS-021A
ブランド	Acer
表示技術	DLP
輝度	3000 ANSIルーメン
コントラスト比	20000:1
ネイティブ解像度	XGA (1024 × 768)
ランプ寿命（標準/エコ）	5000時間 / 10000時間
投影距離	1.0 – 10.0 m
投写画面サイズ	23 – 300 インチ
台形補正（垂直）	±40°
フォーカス	手動
ズーム	1.1x 手動
スピーカー	2W（モノラル）
入力端子	HDMI、VGA（D-Sub）、コンポジット、USB
出力端子	3.5mm ミニジャック
ファンノイズ（標準/エコ）	33 dB / 29 dB
電源	AC 100-240V、50/60Hz
消費電力（標準/待機）	240W / <0.5W
外形寸法（W×D×H）	314 × 237 × 84 mm
重量	2.5 kg
付属品	電源ケーブル、VGAケーブル、リモコン、取扱説明書
メンテナンス（レンズ）	柔らかい布で軽く拭く
安全	使用時は通気口を塞がない ランプ交換時は電源オフ後冷却を待つ
修理・交換部品	ランプユニットは交換可能

よくある質問 - BS-021A ACER

電源が入らないのですが、どうすればいいですか？

まず電源ケーブルが正しく接続されているか確認してください。電源インジケーターが点灯しない場合は、ランプカバーがきちんと閉まっているか確認してください。

ランプの交換方法を教えてください。

電源を切り、電源コードを抜いて約30分冷却します。ランプカバーのネジを外し、古いランプユニットを取り外します。新しいランプを挿入し、カバーを閉じてネジを締めてください。

画面に「信号なし」と表示されます。

接続ケーブルが正しく挿入されているか確認してください。また、入力ソースが正しいか（HDMIやVGAなど）プロジェクターのメニューまたはリモコンのSOURCEボタンで切り替えてください。

レンズの掃除方法は？

柔らかい乾いた布（メガネ拭きなど）で、レンズ表面を軽く拭いてください。アルコールや研磨剤は絶対に使用しないでください。

ファンの音がうるさいのですが正常ですか？

周囲温度が高いとファンが高速回転し、音が大きくなることがあります。エコモードに切り替えると静音化できます。また、通気口が塞がれていないか確認してください。

エコモードとは何ですか？

エコモードはランプの明るさを抑え、消費電力とノイズを低減する機能です。メニューから設定可能で、ランプ寿命を延ばす効果もあります。

プロジェクターが突然止まって熱くなります。

過熱保護が作動している可能性があります。電源を切り、冷却後に通気口にほこりが詰まっていないか確認してください。フィルターがある場合は清掃してください。

リモコンが反応しません。

電池の残量を確認し、電池の＋/－方向が正しいか確認してください。リモコンの信号送信部とプロジェクターの受光部の間に障害物がないかも確認してください。

3D映像を投影できますか？

このプロジェクターはDLP Link 3Dに対応しています。対応する3Dコンテンツと互換性のある3Dメガネが必要です。メニューから3D設定を有効にしてください。

出張先で使うのですが、持ち運びに適していますか？

BS-021Aは約2.5kgとコンパクトで、携帯性に優れています。付属のキャリングケース（別売の場合あり）を利用すると便利です。

使用説明書 BS-021A ACER

Acer プロジェクタ ユーザーズガイド

シリーズ ズーム比 Acer プロジェクタ
SVGA/XGAシリーズ	ズーム比:1.1x	X128H/X128GH/X128/X118H/X118AH/X118/AH/X118/GH/X1126AH/X1226AH/X1227i/X1127i/D616D/D616/D606D/D606B/D606/D506AD/D516AD/D616Di/D606Di/D616D+/D606D+/EV-X65H/EV-X65/EV-S65H/EV-S65A/EV-S65/EV-S57AH/EV-X57AH/V60Xi/V60Si/V60X/V60S/V36X/V36XC/V36S/V36SB/V16S/V26AS/V26AX/AX610i/AS610i/AX610/AS610/AX319/AX319D/AS319/AS319E/AS309/AS600A/AX600A/EV-X57i/EV-S57i/DX212/DX212G/DX112/DX112C/DX112G/DX125A/DX225A/BS-125i/BS-025i/BS-112/BS-112E/BS-012/BS-012K/BS-012E/BS-025A/BS-125A/DX225i/DX125i/KX316/KX316B/KS316A/KS316B/KS320A/KX320A/KX320i/KS320i/X1223HG/X1286G/X1123HG/X1186G/X128HP/X118HP/BS-112P/BS-012P/X128HG/X118HG/DNX1723/DNX1851/DNX1724/DSV1725/DSV1726/DSV1727/DSV1844/DNX1843/DNX1911/DSV1912/X1128H/DS608/V65S/AS620/EV-S77H/BS-027/DX127/KS321/X119H/BS-014/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i/DSV1852/X1228HPi/X1231i/X1231Ki/X1128HPi/X1131i/X1131Ki/X1228HP/X1231/X1231K/X1226HK/X128HK/BS-112K/X1128HP/X1131/X1131K/X1126HK/X118HK/X1128HKi/X1128HK/X1228HKi/X1228HK/X1227AH/X1228Ki/X1228Pi/X1231i/X1228PKi/X1231Ki/X1128Ki/X1128Pi/X1131i/X1128PKi/X1131Ki/X1228PK/X1128PK/X1228Hn/DX608n/V65Xn/DNX2305/X1128ic/X1228ic/BS-021A/X1228/X1228STn/X1128/DS608p/V65Sp/AS620p/DX127p/KS321p/X119/DX608p/V65Spi/DX608p/V65Xp/AX620p/DX227p/KX321p/X129/DX608pi/V65Xpi/BS-114P
WXGA シリーズ	ズーム比:1.1x	X138WH/X138WGH/X1326AWH/X1327Wi/D626D/D526AD/D626Di/D626D+/EV-W65H/EV-W57AH/V60Wi/V60W/V36W/V26AW/AW610i/AW610/AW319/AW600A/EV-W57i/DX412/DX425A/BS-325i/BS-312/BS-325A/DX425i/KW316/KW320A/KW320i/X138WHP/H5386BDi+/BS-312P/DWX1722/DWX1842/DWX1910/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i/DWX1850/X1328WKi/X1328WPi/X1331Wi/X1328PKi/X1331WKi/X1328WHP/X1331W/X1328WH/KX1331WK/X1326WHK/X138WHK/BS-312K/X1328WHKi/BS-312PK/BS-112PK/X1328WPK/X1331WK/X1326WHK/X138WHK/BS-312PK/X1328WHn/DW608n/V65Wn/DWX2306/X1328Wic/X1328i/X1328ic/DX427p/KW321p/X139WHp/DW608p/V65Wp/DW608p/V65Wp/AW620p/DX427p/KW321p/X139/DW608pi/V65Wpi/BS-314P/BS-322A
WUXGAシリーズ	ズーム比:1.1x	X168H/D666D/EV-WU65H/V36U/AU319/DX612/BS-512/KU316/DWU1721/H6521BD/H6521ABD/E155F/HE-802K/GM512/VH-412/D1P1720
WUXGAシリーズ-1(投射比 1.54 ~ 1.72(60°@2m))	ズーム比:1.3x	X1623H/D860D/EV-WU80H/V50U/AU540/DX620/BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/GM532/VH-432/D1P1719
WUXGAシリーズ-2(投射比 1.54 ~ 1.72(60°@2.1m))	ズーム比:1.3x	HV532/D1P1718
1080p シリーズ	ズーム比:1.3x	H6545BD/V6520/G550/E146F/V151/HE-805L/HT-810/H6512BD+/HV533/V62B/TH-432/GM534/V7500+/VH-434/D1P1839/D1P1718/D1P1805
1080p シリーズ	ズーム比:1.1x	X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/KF320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909/X1528H/DF608/V65F/AF620/EV-F58/BS-427/DX527/KF321/H6546BD/H6546BD+/H6546ABD/X159H/D1P1915/X1528i/DF608i/V65Fi/AF620i/EV-F58i/BS-427i/DX527i/KF321i/H6546BDi/H6546BDi+/H6546ABDi/H6542ABDi/M457i/X1528Ki/H6546Ki/H6541Ki/X1528HPi/X1531i/X1531Ki/H6555AKi/X1528K/H6546BDK/X1528HP/X1531/X1531K/X1528HKi/X1528HK/E558Ki/H6542BDi/X1528STi/X1528ic/H6532BDi/H6531BDi/H6546i/H6546ic/X1528Kic/GS511/H6546/X1528/H6546i/H6546ic/X1527HK/H6541BDK/H6541ic/H6541id
720p シリーズ	ズーム比:1.1x	H5385BDi/H5385BDi+/H5385ABDi/DWX1910/H5386BDi/H5386ABDi/H5386BDKi/H5386ABDKi
XGA シリーズ	ズーム比:1.0x	S1286HN/S1286H/S1288HN/S1288H/T411DT/T411DT/T413DT/T413D/XS-X31HG/XS-X31H/XS-X33HG/XS-X33H/F1286HN/F1286H/F1288HN/F1288H/SE210L/SE210/SE212/SE212/DS-110T/DS-110/DS-112T/DS-112/S1286GH/DNX1712/DNX1713/DNX1810/DNX1811
WXGA シリーズ	ズーム比:1.0x	S1386WHN/S1386WH/S1388WHN/S1388WH/T421DT/T421DT/T423DT/T423D/XS-W31HG/XS-W31H/XS-W33HG/XS-W33H/F1386WHN/F1386WH/F1388WHN/F1388WH/SE410L/SE410/SE412L/SE412/DS-310T/DS-310/DS-312T/DS-312/DWX1711/DWX1734/DWX1809/DWX1737
1080p シリーズ	ズーム比:1.0x	H6518STi/E146Si/HE-802STi/H6517STPi/S1586Hi/GM513S/VH-413S/D1P1914

Acer プロジェクタ ユーザーズガイド

原版発行 : 04/2020

本書の内容は、改訂または変更に関していかなる個人に対しても通知する義務を負わずに定期的に変更されることがあります。変更は本マニュアルの新しい版または補足文書および発行物に含まれます。会社は、本書の内容に関して、明示的または黙示的を問わず、いかなる保証もいたしません。また、商品性または特定目的適合性に関して、黙示的保証は一切いたしません。

下の欄に、モデル番号、シリアル番号、購入日、購入場所を記入してください。シリアル番号と

モデル番号はプロジェクタに貼付されているラベルに記載されています。ユニットに関する連絡

文書には、必ず、シリアル番号、モデル番号、および、購入日、購入場所を明記してください。

本書のいかなる部分も、Acer Incorporated の書面による事前承諾なく、いかなる形態いかなる手段（電子的、機械的、複写、録音録画など）によっても、複製、検索システムへの保管、転送することは禁じられています。

モデル番号：____

シリアル番号：____

購入日：____

購入場所：

Acer および Acer ロゴは Acer Incorporated の登録商標です。その他の会社の製品名または商標

は、本書では識別目的のために使用されており、それぞれの会社に帰属しています。

は、本書では識別目的のために使用されており、それぞれの会社に帰属してい

「HDMI™、HDMI ロゴおよびハイディフィニションマルチメディアインターフェースは HDMI

Licensing LLC の商標 または登録商標です。」

安全で快適にご使用いただくための注意事項

この操作説明書をよくお読みください。本書を保管し、必要に応じて参照してください。説明書に明記された、全ての警告と指示に従ってください。

クリーニングする前に製品の電源をオフにしてください。

クリーニングする前に、コンセントから本製品のプラグを抜いてください。リーナーやエアゾールクリーナーを使用しないでください。クリーニングには、よく絞った布を使用してください。

電源プラグを抜き差しする際の注意事項

ACコンセントに電源プラグを接続する、または取り外す際に、次を守ってください。

• 電源装置を取り付けてから、電源コードをACコンセントに接続してください。
• プロジェクタは、電源コードを抜いた後で電源装置から取り外してください。
• システムに複数の電源が取り付けられている場合、電源装置から電源コードをすべて抜いてシステムから電源を取り外します。

電源供給場所の確認

本機器をご使用になる前に、電源コンセントが使用場所の近くにあることを確認してください。本機器から電源コードを取り外す際には、必ず先にコンセントから電源プラグを抜いてください。

警告！

• 本製品を水気のあるところで使用しないでください。
• 本製品を不安定なカート、スタンドまたはテーブルの上に置かないでください。製品が落ちて、破損する恐れがあります。
• スロットや開口部は換気のために設けられ、本機器が安全で安定した動作を行うために、過熱から保護しています。これらの開口部を塞いだり、カバーを掛けたりしないでください。製品をベッド、ソファ、ラグまたは他の類似品の側に置いて、開口部を塞がないようにしてください。
• 本製品をラジエータやヒートレジスタの傍または上に置いたり、提供されていないはめ込み式家具などに取り付けたりしないでください。
• いかなる種類の物体もキャビネットのスロットを通して本製品に挿入しないでください。危険な電圧ポイントやショートする部品に触れて感電の原因となります。製品の上または内部には、いかなる種類の液体もこぼさないでください。
• 内部コンポーネントが損傷したりバッテリの液漏れの原因となるため、振動する面に設置しないでください。

スポーツや運動が行われていたり、または振動のある環境下で本製品を使用

しないでください。回転装置やランプが予期せずショートした！原因となります。

電力を使用する

• 本製品は、マーキングラベルに示されたタイプの電源から操作する必要があります。使用可能な電源のタイプが分からない場合、販売店または電力会社にお問い合わせください。
• 電源コードの上に物を置かないでください。コードが踏まれる可能性のある場所に本製品を設置しないでください。
• 本製品に延長コードを使用する場合、延長コードに差し込まれた装置の合計アンペア定格が延長コードのアンペア定格を超えないようにしてください。また、コンセントに差し込まれたすべての製品の合計定格がヒューズの定格を超えないようにしてください。
• コンセント、テーブルタップまたはレセプタクルに多くのデバイスを差し込んで過負荷を掛けないようにしてください。システム全体の負荷は、分路の負荷の80%を超えてはいけません。テーブルタップを使用する場合、負荷はテーブルタップの入力定格の80%を超えないようにする必要があります。
• 本製品の AC アダプタには、3 叉のアース用プラグが付属しています。プラグはアースされたコンセントにだけ適合します。AC アダプタのプラグを差し込む前に、コンセントが正しくアースされていることを確認してください。プラグをアースされていないコンセントに差し込まないでください。詳細については、電気技師にお問い合わせください。

警告！アース用ピンは安全のために用意されています。正しくアースされていないコンセントを使用すると、感電や負傷の原因となります。

注意：アースされたピンは、近くにある他の電気デバイスで生成された予期せぬノイズから保護するために提供されています。これらのノイズは本製品のパフォーマンスの障害となります。

- 本製品は、付属の電源装置のコードセットでのみ使用してください。電源コードセットを交換する必要がある場合、新しい電源コードが次の要件を満たしていることを確認してください：取り外し可能タイプ、UL指定/CSA認定/CCC認定、VDE認可あるいは同等、4.5M（15フィート）の最大長。

製品の修理

本製品をご自分で分解、修理しないでください。カバーを開けたり取り外したりすると、危険な電圧ポイントまたはその他の危険にさらされることがあります。すべての修理はエイサー サポートセンターに依頼してください。

以下の場合、コンセントから本製品のプラグを抜き、エイサー サポートセンターに修理を依頼してください。

• 電源コードまたはプラグが損傷、切断または擦り切れた
• 製品に液体が入った
• 製品が雨または水にさらされた
• 製品が落下した、またはケース、内部パーツが破損した
• 製品のパフォーマンスに著しい変化が見られる場合、修理の必要性が
• 操作指示に従っても製品が正常に動作しない

注意：操作指示の対象となっている調整のみ行ってください。不適切な調整を

行うと、損傷、故障の原因ともなり、製品を正常な状態に復元することなくなる恐れがあります。

警告！安全上の理由で、部品を追加、交換する際は、純正部品以外は使用できません。その他の購入オプションについては、エイサーサポートセンターにお問い合わせください。

お使いの本製品とその付属品には小さな部品や、精密部品が含まれています。これらの部品はお子様の手の届かない場所に保管してください。

安全に関する追加情報

• ランプの電源がオンになっているとき、プロジェクタのレンズを見ないでください。強い光で目が損傷する場合があります。
• まずプロジェクタ、次に接続機器の電源をオンにします。
• 次の環境下に製品を設置しないでください：
• 換気の悪い場所または密閉された場所。壁から少なくとも50cm離して設置し、プロジェクタの周りに適切な空気の流れるスペースを確保する必要があります。
• 窓を閉め切った車内など、温度がきわめて高くなるような場所。
• 湿度の高い場所、埃または煙草の煙の多い場所。これらは光学コンポーネントを汚染して製品寿命を縮め、画像を暗くします。
• 火災警報機の近く。
• 周辺温度が40°C /104°F以上になる場所。
• 高度が3,000m以上の高さになる場所。

プロジェクタに何か異常が発生した場合、直ちにプラグを抜いてください。プロジェクタから煙、異音または異臭が出た場合、直ちに操作を中止してください。火災または感電の原因となります。この場合、直ちにエイサーサポートセンターに連絡してください。

• 製品が壊れたり落としたりした場合、そのまま使い続けないでください。この場合、エイサーサポートセンターに依頼して検査を行ってください。
• プロジェクタのレンズを太陽に向けないでください。発火する恐れがあります。
• プロジェクタの電源をオフにする際は、プロジェクタが冷却サイクルを完了したのを確認してから電源を切ってください。
• プロジェクタを操作中、頻繁にコンセントを引き抜いたり差し込んだりしないでください。ランプが破損したり、感電またはその他のトラブルの原因となります。
• 空気吹き出し口の格子や底板は熱くなっているため、触らないでください。
• エアフィルタが付いている場合は、頻繁に洗浄してください。フィルタや通気スロットがごみや埃で詰まると、内部の温度が上がり故障の原因となります。
• プロジェクタを操作しているとき、通気口の格子をのぞき込まないでください。目を損傷する可能性があります。
• プロジェクタの電源がオンになっているときは必ず、レンズシャッターを開くかレンズキャップを取り外した状態にしてください。
• プロジェクタが操作されているときは、プロジェクタのレンズを何かの物体で塞がないでください。物体が過熱して変形したり、場合によっては火災の原因となります。ランプを一時的にオフにし、リモコンのHIDEを押します。
• 操作中、ランプは高温になっています。交換のためにランプアセンブリを取り外す場合、前もって45分間ほどプロジェクタを冷却させてください。
• 定められたランプの寿命を超えて、ランプを使用しないでください。まれですが、破損する場合があります。
• プロジェクタの電源プラグをつないだまま、ランプアセンブリや電子部品を交換しないでください。
• 製品はランプの寿命を自動的に検出します。警告メッセージが表示されたら、必ずランプを交換してください。
• ランプを交換するとき、装置を冷却し、交換に関するすべての手順に従ってください。
• ランプモジュールを交換した後、オンスクリーンディスプレイの「投射設定」メニューから「ランプ使用時間リセット」機能をリセットしてください。
• このプロジェクタを分解しないでください。内部には危険な高電圧が流れており、危害が及ぶ可能性があります。ユーザーが修理できる部品はランプのみで、専用の取り外しカバーが付いています。修理は、エイサー サポートセンターにご依頼ください。
• プロジェクタを垂直に立てないでください。プロジェクタが倒れ、負傷したり、製品が損傷する原因となります。
• このプロジェクタは、天井に取り付けた場合のために倒立画像を表示することができます。プロジェクタの取り付けに際しては規定の市販天井取付キットのみを使用し、しっかり取り付けられていることを確認してください。
• プロジェクタは、デスクトップまたは天井取り付けモードのみで水平に設置し、傾斜角は6度を超えないようにしてください。そうしないと、ランプ寿命が著しく低下したり、システムの誤動作が重大な問題を引き起こします。

聴力を守るために、以下の指示に従ってください。

- はっきりと聞きやすい音量になるまで、音量を徐々に上げてください。

• 調整後は、音量レベルを上げないでください。
• 音量を高くしたまま、長時間にわたり音楽を聞かないでください。
• 回りの騒音を遮るために、音量を上げることは避けてください。
• 傍にいる人の話し声が聞こえない場合は、音量を落としてください。

廃棄に関する指示

この電子デバイスを廃棄するとき、ゴミ箱に捨てないでください。汚染を最小限に抑え、地球環境を最大限に保護するため、リサイクルしてください。廃棄物リサイクル指令(WEEE)規制の詳細については、こちらにアクセスしてください。http://www.acer-group.com/public/Sustainability/sustainability01.htm

水銀に関する勧告

一部のプロジェクター製品の光源ランプには高圧水銀ランプを使用し、「水銀による環境の汚染の防止に関する法律」（水銀汚染防止法）に基づき、使用済み製品の分別、および廃棄方法について、次のとおりご案内いたします。

「ランプには水銀が含まれています。適切に廃棄してください。」

該当するプロジェクター製品、または高圧水銀ランプを分別、または、お住まいの自治体のルールに従ってください。お住まいの自治体が「小型家電リサイクル法」に基づいて回収を実施している場合は、製品に含まれる水銀は適切に処理され、また、回収した部品や材料は新たな資源として再利用されます。詳細につきましては、ポータルサイト http://kogatakaden.env.go.jp/ もあわせてご活用ください。

明るい光源と同様、直接光線を見つめないでください。RG2 IEC 62471-5:2015

重要事項の確認

使用に関する注意

推奨事項：

• クリーニングする前に製品の電源をオフにしてください。
• 中性洗剤で軽く湿らせた柔らかい布を使用して、ディスプレイの筐体をクリーニングする。
• 製品を長期間使用しない場合、ACコンセントから電源プラグを抜く。

禁止事項：

• 通気用に設けられた装置のスロットと開口部を塞ぐ。
• 研磨剤入り洗剤、ワックスまたは溶剤を使用して装置を洗浄する。
• 次の状況下で使用する。
• 極端な高温、低温または湿度環境。
• 過度の埃やごみの出やすい地域。
• 強い磁場を生成する機器の近く。
• 直射日光にさらされる場所。

注意事項

装置の寿命を最大限に延ばすために、このユーザーズガイドの注意事項およびメンテナンスに従ってください。

警告：

• ランプの電源がオンになっているとき、プロジェクタのレンズを見つめないでください。強い光で目が損傷する場合があります。
• 火災や感電の原因となるため、この製品を雨や湿気にさらさないでください。
• 感電の原因となるため、製品を開けたり分解しないでください。
• ランプを交換するとき、装置を冷却し、交換に関するすべての手順に従ってください。
• 製品はランプの寿命を自動的に検出します。警告メッセージが表示されたら、必ずランプを交換してください。
• ランプモジュールを交換した後、オンスクリーンディスプレイメニューから「ランプ使用時間リセット」機能をリセットしてください。
• プロジェクタの電源をオフにするとき、プロジェクタが冷却サイクルを完了したのを確認してから電源を切ってください。
• まずプロジェクタ、次に接続機器の電源をオンにします。
• プロジェクタを操作中はレンズキャップを使用しないでください。
• ランプが製品の寿命に達すると、焼け切れて「ぽん」という大きな音が出ます。その場合、ランプモジュールを交換するまでプロジェクタはオンになりません。ランプを交換する場合は、最寄りの販売店またはAcerサービスセンターにお問い合わせください。

レンズの清掃

• レンズを清掃する前に、必ずプロジェクターの電源を切り、電源プラグを抜き、プロジェクターを少なくとも30分間冷却させてください。
• 埃を除去する場合は、圧縮空気を使用してください。
• レンズの清掃には専用の布を使用し、レンズをやさしく拭いてください。指でレンズに触れないでください。
• レンズの清掃に、アルカリ性または酸性の洗浄剤、アルコールなどの揮発性溶剤を使用しないでください。清掃によるレンズの損傷は保証の対象外となります。

警告：

• レンズから埃や汚れを除去するために、可燃性ガスを含むスプレーを使用しないでください。プロジェクター内部の過度の熱により、火災が発生する恐れがあります。
• プロジェクターが熱い場合は、レンズを清掃しないでください。レンズのコーティングが剥がれる可能性があります。
• 硬い物を使ってレンズを拭いたり、叩いたりしないでください。

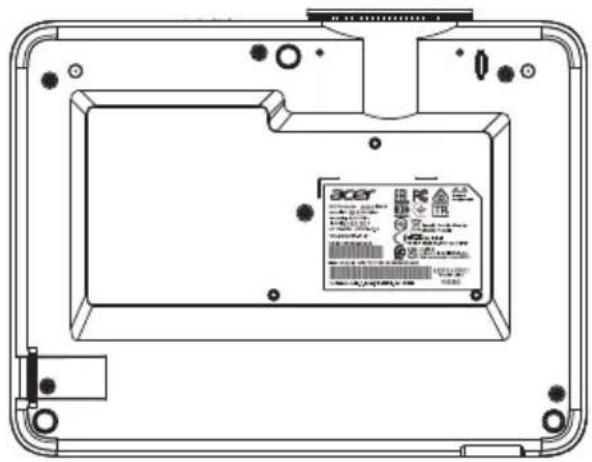

仕様ラベルの位置

仕様ラベルの位置は以下の場所にあります：

安全で快適にご使用いただくための注意事項 iii

重要事項の確認 viii

使用に関する注意 viii

注意事項 viii

レンズの清掃

仕様ラベルの位置

はじめに 1

製品の機能 1

パッケージの概要 2

プロジェクタの概要 4

プロジェクタの外観 4

コントロールパネル 7

リモコンレイアウト 8

使用の手引き 11

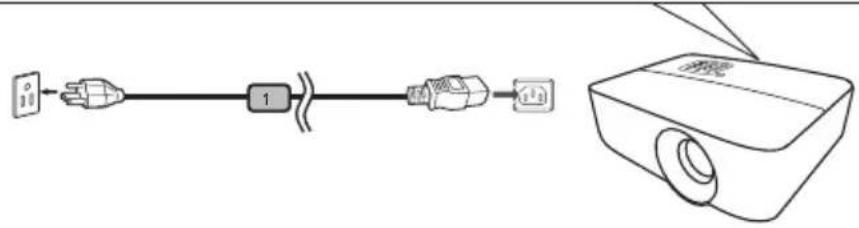

プロジェクタを接続する 11

プロジェクタのオン/オフを切り換える 13

プロジェクタをオンにする 13

プロジェクタをオフにする 14

投影された画像を調整する

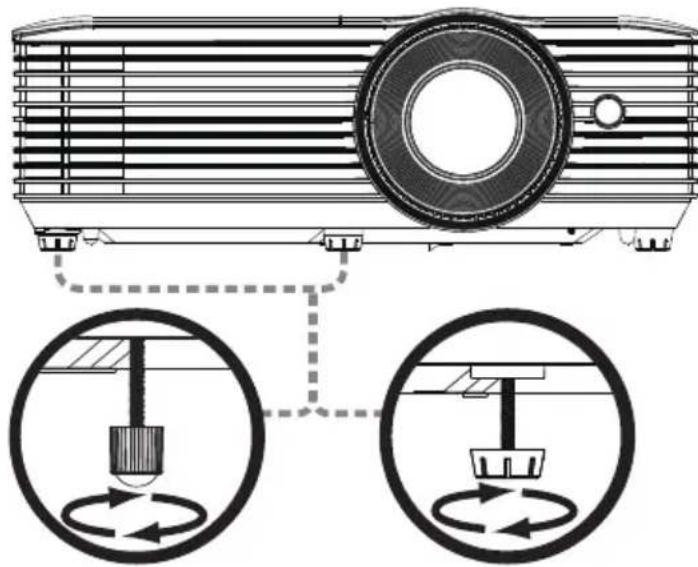

投影された画像の高さを調整する 15

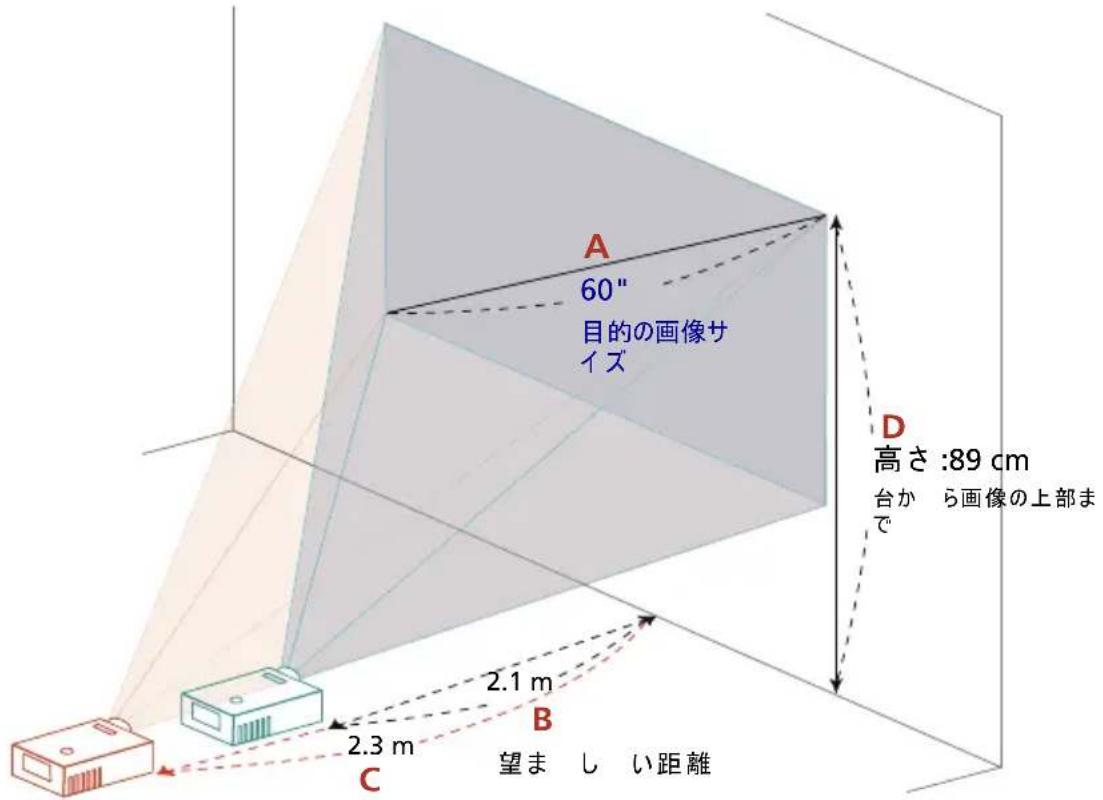

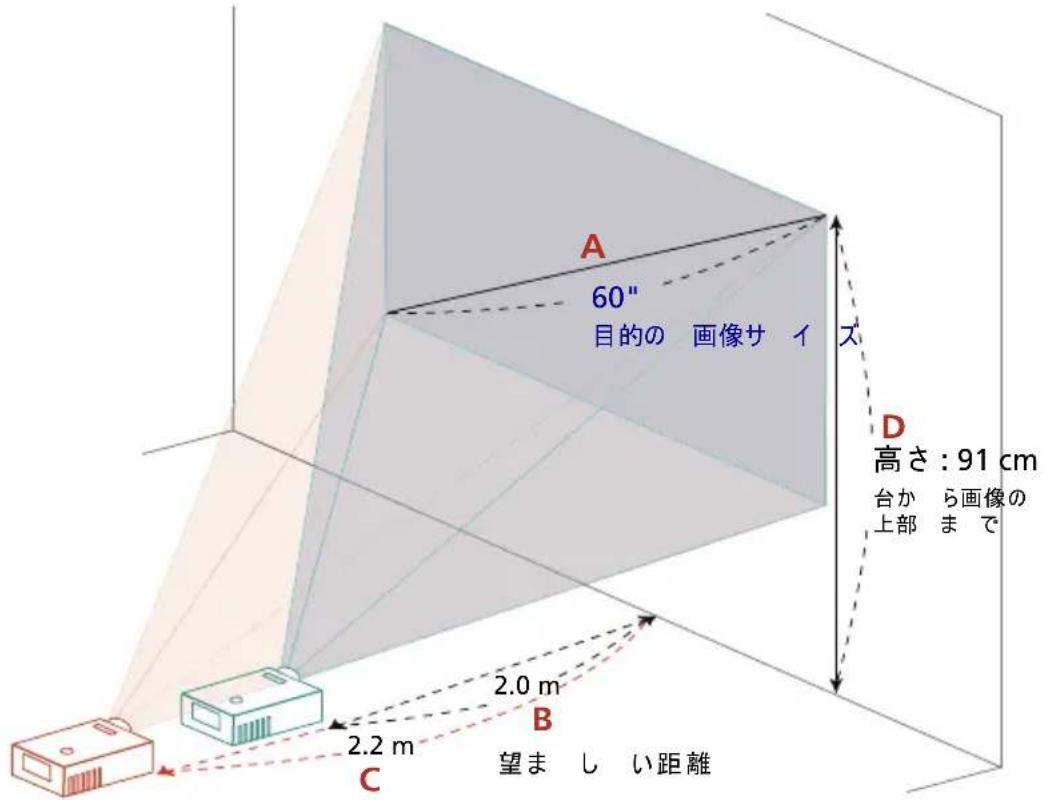

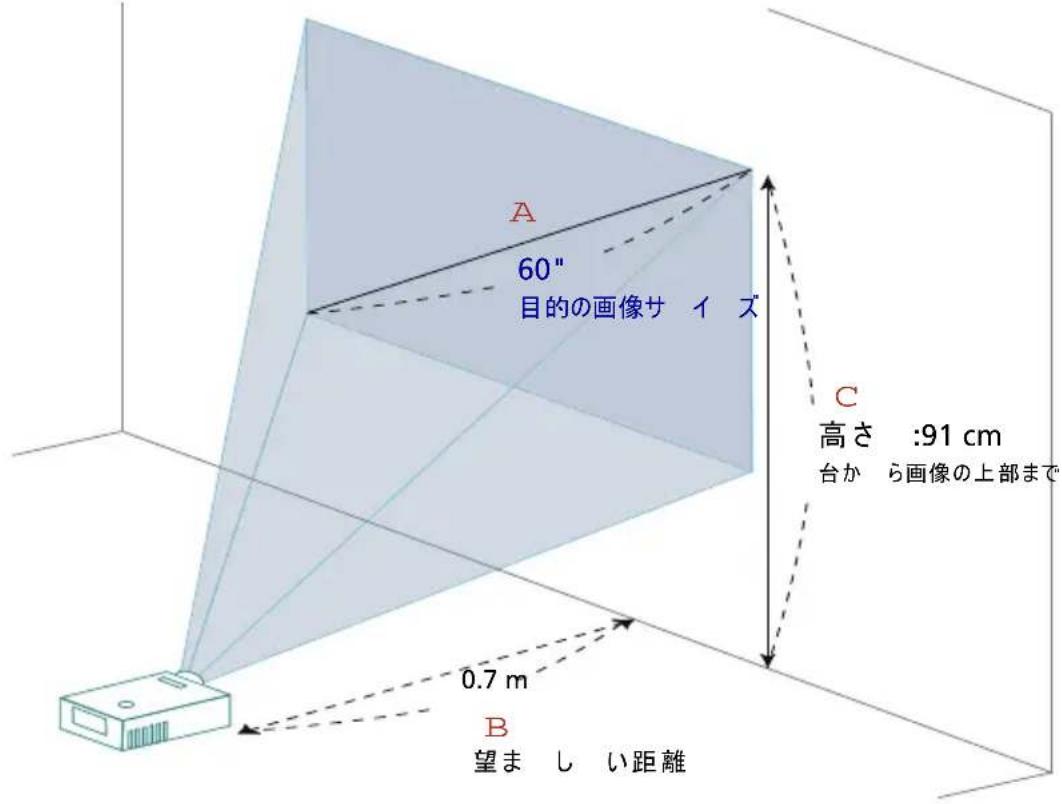

距離とズームを調整してお好みの画像を表示する方法 16

ユーザーコントロール 27

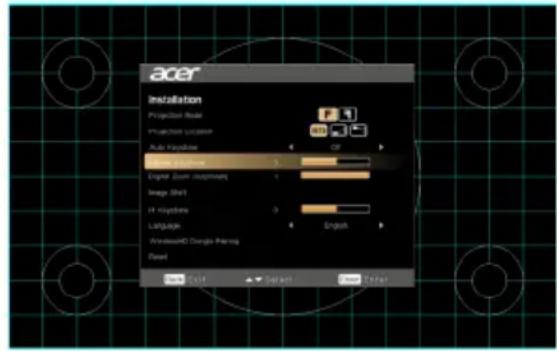

インストールメニュー 27

オンスクリーンディスプレイ (OSD) メニュー 28

カラー 29

イメージ 33

設定 36

投射設定 39

オーディオ 41

3D 41

言語 42

付録 43

トラブルシューティング 43

トラブルシューティング 43

LED およびアラーム定義の一覧 47

ランプの交換（サービス担当者のみ）48

天井への取り付け 49

仕様 52

互換モード 75

規制と安全に関する通知 80

はじめに

製品の機能

この製品はシングルチップ DLP®プロジェクターです。優れた機能には、以下が含まれます。

• DLP® テクノロジー
• DLP リンク技術を介して、3D コンテンツの投影を有効にします：Blue-Ray 3D 対応
• Acer ColorBoost テクノロジーでは、自然のトゥルーカラーを提供して鮮明で、実物そっくりの画像を生成します

高い輝度およびコントラスト比

Acer LumiSense 技術は投射映像をインテリジェントに最適化できます。ディスプレイコンテンツに基づき、眼にとって最も快適なルーメンに自動調整されます。

多目的表示モードにより、どのような状況下でも最適のパフォーマンスを発揮

- NTSC / PAL / SECAM 互換と HDTV (480i/p, 576i/p, 720p, 1080i/p) のサポート。

- 低消費電力とエコ (ECO) モードで、ランプ寿命を延ばします。

- Acer EcoProjection Technology は、インテリジェントな電源管理と物的効率の向上を提供します。

- スマート検出により、素早くインテリジェントなソース検出を実現します。

- 多言語オンスクリーンディスプレイ (OSD) メニュー。

- 手動フォーカス/ズームプロジェクションレンズ。

- 0.8～2x デジタルズームとパンモード機能。

- Microsoft Windows 2000、XP、Vista 、Windows 7、Windows 8.1、Windows 10、Macintosh OS と互換性があります。

- LumiSense 対応。

- 1080p 解像度で HDR フォーマットをサポート。

- 1080P/120Hz をサポート。

- 8.3ms の低入力遅延をサポート。

- Acer ディスプレイウィジェットをサポート。

注意：機能はモデルにより異なります。

パッケージの概要

プロジェクトタには、以下に表示するアイテムが付属しています。装置に付属品が揃っていることを確認します。付属品が足りない場合、直ちに販売店にご連絡ください。

クイックスタートガイド (マルチメディアワイヤレス機能用)

リモコン

単4電池2個

(オプション)

WirelessProjection-Kit およびワイヤレスオプション)

ワイヤレス受信機ケーブル (EZC-CS2) (オプション)

ワイヤレス送信機ドングル (H-1) (オプション)

ワイヤレス送信機ドングル (C-1) (オプション)

注意：4K2K/60Hz 信号を投影するときは、18Gbps 帯域幅をサポートする HDMI Premium 認定 4K2K/60Hz ケーブルを使用してください。

ラベル付きの信頼できるケーブル

プロジェクタの概要

プロジェクタの外観

前面 / 上部

#	説明	#	説明
1	ランプカバー	7	フォーカスリング
2	排気口	8	リモコンレシーバー
3	コントロールパネル	9	投射 レンズ
4	電源ボタン	10	レンズキャップ
5	ズームリング	11	傾き調整ホイール
6	吸気口

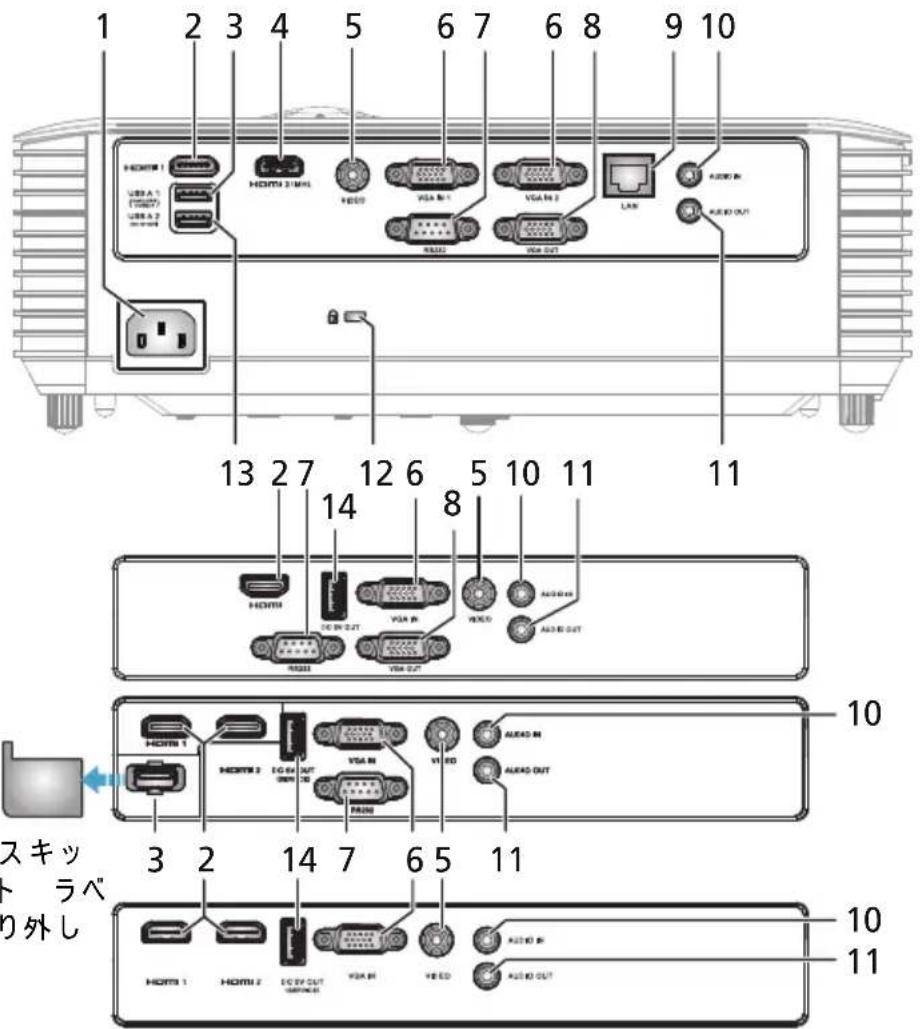

裏面（タイプ A）

#	説明	#	説明
1	電源 ソ ケ ッ ト	8	コンポジットビデオ入力コネクタ
2	HDMI コネクタ	9	オーディ オ入力コネクタ
3	HDMI コネクタ	10	オーディ オ出力コネクタ
4	DC 5V 出力(サービス)	11	モニタループスルー出力コネクタ(VGA IN 1、VGA IN のみ)
5	PC アナログ信号/HDTV/ コンポーネントビデオ入力コネクタ	12	3D 同期 コネクタ
6	RS232 コネクタ	13	LAN (RJ45) コネクタ
7	KensingtonTM ロックポート

注意：機能はモデル定義により異なります。

背面側（タイプB）

#	説明	#	説明
1	電源 ソケット	8	モニタループスルー出力コネクタ(VGA IN 1、VGA IN のみ)
2	HDMI コネクタ	9	LAN(10/100M イーサネット用 RJ45 ポート)
3	USB コネクタ(Wi-Fi ドングル用)	10	オーディ オ入力コネクタ
4	HDMI コネクタ	11	オーディ オ出力コネクタ
5	コンポジットビデオ入力コネクタ	12	KensingtonTM ロックポート
6	PC アナログ信号/HDTV/ コンポーネンビデオ入力コネクタ	13	USB コネクタ(デバイスの充電および USB ディスプレイ、マウスページのアプノダウンおよびファームウェアアップグレード機能をサポート)
7	RS232 コネクタ	14	DC 5V 出力コネクタ(マウスのページアップノダウンとファームウェアアップグレード機能をサポート)

コントロールパネル

#	アイコン	機能説明
1	P O	電源 E R	電源 インジケーターLED
2	L A	ラムプ P	ランプインジケータ LED
3 TEMP		温度	温度 インジケータ LED
4	[WASK]	電源	「プロジェクタのオンノオフを切りセクションを参照してください。
5		4つの方向選択キー	▲▼▶◀を使用してアイテムを選択すか、選択内容を調整します。
6 B	ACK BACK		前の操作に戻ります。
7	SOURCE	SOURCE	アクティブソースを変更します。
8	ENTER	ENTER	アイテムの選択を確認してください。
9	[CHBC]	台形歪み補正	画像を調整して、プロジェクタによって引き起こされた歪みを補正します。
10	MENU	MENU	「MENU」を押して、オンスクリーンディスプレイ(OSD)メニューを起動するか、OSDメニューを終了します。

注意：機能はモデル定義により異なります。

リモコンレイアウト

#	アイコン	機能説明
1		赤外線送信機	プロジェクトに信号を送信します。
2		電源	「プロジェクトのオン/オフを切り換える」セクションを参照してください。
3		MUTE	音量のオン/オフを切り換えます。
#	アイコン	機能	説明
4		R	目的のアスペクト比を選択します。O
5		選択/入力	アイテムの選択を確認してください。
		再生/一時停止	押して、再生を開始/一時停止します。
6		4つの方向選択キー	上、下、左、右ボタンを使用してアイテご希望の選択を調整します。
7		3D	「3D」を押して、3Dモデルを選択します。
8		ソースアクティ	ブソースを変更します。
9		M	デQスプレイモードを選択します。E
10		台形歪み補正	画像を調整して、プロジェクタを傾けたこ起こされた歪みを補正します。
11		BACK	前の操作に戻ります。
		停止	押して、再生を停止します。
12		VGA	「VGA」を押すと、VGAコネクタにソースが変更されます。このコネクタはアナログRGB、YPbPr(480p/576p/720p/1080i)、YCbCr(480i/576i)、RGBsyncをサポートします。
13		FREEZE	スクリーンイメージを一時停止します。
14		PgUp	コンピュータモードのみ。このボタページを選択します。この機能は、USB Ctrl コネクタ(ミニタイプB)をUSBケーブルを介してコンピュータに接続している場合のみ利用可能です。
15		コンポーネント	機能なし。
16		PgDn	コンピュータモードのみ。このボタページを選択します。この機能は、USB Ctrl コネクタ(ミニタイプB)をUSBケーブルを介してコンピュータに接続している場合のみ利用可能です。
17		メディア	「メディア」を押すと、メディアモードのホームページます。
18		キーパッド 0~9	「0~9」を押して「セキュリティ」にパスワードを入力します。
19		メニュー	「MENU」を押し、オンスクリーンディスプレイ(OSD)メニューを起動するか、OSDメニューを終了します。
20		HDMI TM /MHL	ソースをHDMI/MHLに変更します。
21	[CHIE]	HIDE	ビデオを少しの間オフにします。「HIDE」を押すと画像は非表示になり、もう一度押すと表示されま
22		ズームイン プ	ロジェクタ表示をズームインします。
23		ビデオ ソース	をコンポジットビデオに変更します。
24		ズームアウト プ	プロジェクタ表示をズームアウトします。
25		LAN/WiFi	機能なし。
26		バックライト	リモートバックライト。
27		レーザーポ インタ	表示スクリーンにリモートから狙い
28		レーザーボタン	表示スクリーンをリモートから狙いし続けるとレーザーポインタが有効になります。

注意：機能はモデル定義により異なります。

ます。

ます。このボ

使用の手引き

プロジェクトを接続する

#	説明	#	説明
1	電源 コード	8	RS232 ケーブル
2	オーディ オケーブル	9	ワイヤレス HD ドングル
3	HDMI ケーブル	10	ワイヤレスドングル
4	VGA 対コンポーネント /HDTV アダプ	11	有線 リモ コン
5	VGA ケーブル	12	LAN ケーブル
6	3 RCA コンポーネントケーブル	13	12V DC ケーブル
7	コンポジットビデオケーブル	14	3D SYNC ケーブル

注意1: プロジェクタがコンピュータで正常に作動するように、ディスプレイモードのタイミングがプロジェクトに対応していることを確認してください。

注意2: 機能はモデル定義により異なります。

注意3: USBケーブルは、長さが5mを超える場合は、パワードエクステンダーを必要とします。

注意4: USB DC 5V出力コネクタは、パワーバンク充電用の5V電源出力をサポートします。

注意5: VGA OUTは、VGA IN 1に対してのみループします。

注意 6: 互換性のある HDMI ドングル: ワイヤレス HD (MWIHD1)、MWA3、 Chromecast™。

プロジェクタのオン/オフを切り換える

プロジェクタをオンにする

1 電源コードと信号ケーブルがしっかり接続されていることを確認します。電源インジケータ LED が赤く点滅します。 2 コントロールパネルまたはリモコンの「Power」ボタンを押してプロジェクタの電源をオンにすると、電源インジケータ LED が青く変わります。 3 ソース（コンピュータ、ノート PC、ビデオプレーヤーなど）の電源をオンにします。プロジェクタはソースを自動的に検出します。

• 画面が「ロック」と「ソース」アイコンを表示する場合、プロジェクタが特定ソースタイプでロックされ、そのタイプの入力信号が検出されないことを意味します。
• 画面に「信号なし」が表示される場合、信号ケーブルがしっかり接続されていることを確認するか、直接ソースキーを押してください。
• 複数のソースに同時に接続する場合、コントロールパネルまたはリモコンの「Source」ボタン、またはリモコンの直接ソースキーを使用して入力を切り換えます。

プロジェクタをオフにする

1 プロジェクタの電源をオフにするには、電源ボタンを押し続けます。メッセージが表示されます。「電源ボタンをもう一度押して停止してください。」電源ボタンをもう一度押します。

2 プロジェクタの電源がオフになると、LED 電源インジケータが赤く点滅し、ファンが 2 分間作動し続けてシステムを適切に冷却します。（スタンバイモード下でのみサポートされます） 3 電源コードが差し込まれている限り、2 分のシャットダウンプロセスの間にいつでも電源ボタンを押せば、プロジェクタは直ちにオンになります。（「クイックオン」モード下でのみサポートされます） 4 システムの冷却が完了すると、LED 電源インジケータが点滅を停止し、赤く点灯してスタンバイモードに入ったことを示します。 5 これで、電源コードを安全に抜くことができるようになりました。

警告 インジケータ:

- 「プロジェクタが過熱しています。ランプは間もなく自動的にオフになります。」

このオンスクリーンメッセージは、プロジェクタが過熱していることを示します。ランプが自動的にオフになり、プロジェクタが自動的にシャットダウンし、LED テンプインジケータが赤く点灯します。最寄りの代理店またはサービスセンターにご連絡ください。

- 「ファン故障。ランプは間もなく自動的にオフになります。」

このオンスクリーンメッセージは、ファンが故障していることを示します。ランプが自動的にオフになり、プロジェクタが自動的にシャットダウンし、LED テンプインジケータが点滅します。最寄りの代理店またはサービスセンターにご連絡ください。

注意 1: プロジェクタが自動的にシャットダウンし、LED ランプのインジケータが赤く点灯したら、直ちに最寄りの販売店またはセンターにご連絡ください。

注意 2: 機能はモデル定義により異なります。

注意！最適なランプ操作を続けるために、プロジェクタは2分間のクールダウンに入ります。

注意！電源をオンにした後、1分以内にプロジェクタをオフに切り替えないでください。

投影された画像を調整する

投影された画像の高さを調整する

プロジェクタには、画像の高さを調整するためのエレベータフットが装備されています。

画像を高く/低くするには:

傾き調整ホイールを使用して、ディスプレイの角度を微調整します。

距離とズームを調整してお好みの画像を表示する

以下の表には、位置またはズームリングを調整して目的の画像サイズを得る方法が示されています。

- SVGA/XGA シリーズ

以下の表には、位置またはズームリングを調整して目的の画像サイズ

法が示されています。

- SVGA/XGA シリーズ

60インチの画像サイズを表示するには、プロジェクタをスクリーンから2.4m～2.6m

の距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズーム<B>	最小ズーム<C>	台から画像の上部まで<D>
30 61 x 46 1	2 1.3	53
40 81 x 61 1	6 1.8	70
50	102 x 76	2.0 2.2		88
60	122 x 91	2.37	2.6	105
70	142 x 107	2.8 3.1		123
80	163 x 122	3.2 3.5		140
90	183 x 137	3.5 4.0		158
100	203 x 152	3.9 4.4		175
150	305 x 229	5.9 6.6		263
180	366 x 274	7.1 7.9		315
200	406 x 305	7.9 8.8		351
250	508 x 381	9.9	11.0	438
300	610 x 457	11.8		526

ズーム比:1.1x

- WXGAシリーズ

60インチの画像サイズを表示するには、プロジェクタをスクリーンから2.0m～2.2mの距離にセットします。

目的の 画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズーム<B>	最小ズーム<C>	台から画像の上部ま<D>
30 65 x 40	1.0 1.1 45
40 86 x 54	1.3 1.5 61
50	108 x 67	1.7 1.9 76
60	129 x 81	2.0 2.2 91
70	151 x 94	2.3 2.6		106
80	172 x 108	2.7 3.0		121
90	194 x 121	3.0 3.3		136
100	215 x 135	3.3 3.7		151
150	323 x 202	5.0 5.6		227
180	388 x 242	6.0 6.7		272
200	431 x 269	6.7 7.4		303
250	538 x 337	8.3 9.3		378
300	646 x 404	10.0		454

ズーム比:1.1x

- WUXGAシリーズ

60インチの画像サイズを表示するには、プロジェクタをスクリーンから1.9m～2.1mの距離にセットします。

目的の画像サイズ		距離(m)上部(cm)
対角(インチ)<A>	幅(cm)×高さ(cm)	最大ズー<B>	ム最小ズー<C>	ム台から画像の上部ま<D>
34 73 × 46	1.1 1.2 50
50	108 × 67	1.6 1.7 74
60	129 × 81	1.9 2.1 89
70	151 × 94	2.2 2.4		104
80	172 × 108	2.5 2.8		118
90	194 × 121	2.8 3.1		133
100	215 × 135	3.2 3.5		148
120	258 × 162	3.8 4.2		178
150	323 × 202	4.7 5.2		222
200	431 × 269	6.3 7.0		296
250	538 × 337	7.9 8.7		370
300	646 × 404	9.5	10.5	444

ズーム比:1.1x

- WUXGAシリーズ

60インチの画像サイズを表示するには、プロジェクタをスクリーンから2.0m～2.7mの距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズー<B>	ム最小ズー<C>	ム台から画像の上部ま<D>
34 73 x 46	1.2 1.5 50
50	108 x 67	1.7 2.2 74
60	129 x 81	2.0	2.7	89
70	151 x 94	2.4 3.1		104
80	172 x 108	2.7 3.5		118
90	194 x 121	3.1 4.0		133
100	215 x 135	3.4 4.4		148
120	258 x 162	4.1 5.3		178
150	323 x 202	5.1 6.7		222
200	431 x 269	6.8 8.9		296
250	538 x 337	8.5	11.1	370
300	646 x 404	10.2		444

ズーム比:1.3x

- WUXGAシリーズ

60インチの画像サイズを表示するには、プロジェクタをスクリーンから1.6m～2.1mの距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズーム<B>	最小ズーム<C>	台から画像の上部ま<D>
40 86 x 54	1.0 1.4	59
50	108 x 67	1.3 1.7		74
60	129 x 81	1.6	2.1	89
70	151 x 94	1.8 2.4		104
80	172 x 108	2.1 2.7		118
90	194 x 121	2.3 3.1		133
100	215 x 135	2.6 3.4		148
120	258 x 162	3.1 4.1		178
150	323 x 202	3.9 5.1		222
200	431 x 269	5.2 6.8		296
250	538 x 337	6.5 8.6		370
300	646 x 404	7.8	10.3	444

ズーム比:1.3x

- 1080p シリーズ

60" の画像サイズを表示するには、プロジェクタをスクリーンから 1.6 m ～ 2.1 m の距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズーム<B>	最小ズーム<C>	台から画像の上部ま<D>
28 62 x 35	1.0 40
40 89 x 50	1.1 1.4 58
50 111 x 62	1.3 1.8 72
60	133 x 75	1.6	2.1	87
70 155 x 87	1.9 2.5		101
80	177 x 100 2.1 2.8		116
90	199 x 112 2.4 3.2		130
100	221 x 125 2.7 3.5		144
120	266 x 149 3.2 4.2		173
150	332 x 187 4.0 5.3		217
200	443 x 249 5.4 7.0		289
250	553 x 311 6.7 8.8		361
300	664 x 374	8.04		433

ズーム比: 1.3x

- 1080p シリーズ

60" の画像サイズを表示するには、プロジェクタをスクリーンから 2.0 m ～ 2.2 m の距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズ - <B>	ム最小ズ - <C>	ム台から画像の上部ま <D>
27 60 x 34	1.0 39
50 111 x 62	1.7 1.8 72
60 133 x 75	2.0 2.2 87
70 155 x 87	2.3 2.6 101
80	177 x 100	2.7 2.9 1	16
90	199 x 112	3.0 3.3 1	30
100	221 x 125	3.3 3.7 1	44
120	266 x 149	4.0 4.4 1	73
150	332 x 187	5.0 5.5 2	17
200	443 x 249	6.6 7.3 2	89
250	553 x 311	8.3 9.2 3	61
300	664 x 374	9.96		433

ズーム比: 1.1x

- 720p シリーズ

60" の画像サイズを表示するには、プロジェクタをスクリーンから 2.1 m ～ 2.3 m の距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズ - <B>	ム最小ズ - <C>	ム台から画像の上部ま <D>
26 58 x 32	1.0 39
40 89 x 50	1.4 1.5 59
50 111 x 62	1.7 1.9 74
60 133 x 75	2.1 2.3 89
70 155 x 87	2.4 2.7		104
80	177 x 100	2.7 3.0		119
90	199 x 112	3.1 3.4		134
100	221 x 125	3.4 3.8		149
150	332 x 187	5.1 5.7		223
180	398 x 224	6.2 6.9		267
200	443 x 249	6.8 7.6		297
250	553 x 311	8.5 9.5		371
300	664 x 374	10.3		446

ズーム比: 1.1x

- XGA シリーズ

60 インチの画像サイズを表示するには、プロジェクタをスクリーンから 0.8 m の距離にセットします。

目的の画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズ-ム<B>	台から画像の上部まで<C>
30 61 x 46 0.4 53
40 81 x 61 0.5 70
50	102 x 76	0.6 88
60	122 x 91	0.8	105
70	142 x 107	0.9	123
80	163 x 122	1.0	140
90	183 x 137	1.1	158
100	203 x 152	1.3	175
120	244 x 183	1.5	210
150	305 x 229	1.9	263
180	366 x 274	2.3	315
200	406 x 305	2.5	351
247	502 x 376	3.1	433
303	616 x 462	3.8	531

ズーム比: 1.0x

- WXGA シリーズ

60 インチの画像サイズを表示するには、プロジェクタをスクリーンから 0.7 m の距離にセットします。

目的の画像サイズ		距離(m)上部(cm)
対角(インチ)<A>	幅(cm)×高さ(cm)	最大ズーム<B>	台から画像の上部まで<C>
36 78 × 48 0.4 54
50	108 × 67	0.6 76
60	129 × 81	0.7 91
70	151 × 94	0.8	106
80	172 × 108	0.9	121
90	194 × 121	1.0	136
100	215 × 135	1.1	151
120	258 × 162	1.3	182
150	323 × 202	1.7	227
180	388 × 242	2.0	272
200	431 × 269	2.2	303
250	538 × 337	2.8	378
303	653 × 408	3.4	458

ズーム比: 1.0x

- 1080p シリーズ

60 インチの画像サイズを表示するには、プロジェクタをスクリーンから 0.7 m の距離にセットします。

目的の 画像サイズ		距離 (m) 上部 (cm)
対角(インチ)<A>	幅 (cm) x 高さ (cm)	最大ズーム<B>	台から画像の上部まで<C>
45 100 x 56	0.5 65
50 111 x 62	0.6 72
60 133 x 75	0.7 87
70 155 x 87	0.8	101
80	177 x 100	0.9	116
90	199 x 112	1.0	130
100	221 x 125	1.1	144
120	266 x 149	1.3	173
150	332 x 187	1.7	217
180	398 x 224	2.0	260
200	443 x 249	2.2	289
250	553 x 311	2.8	361
303	671 x 377	3.3	438

ズーム比: 1.0x

ユーザーコントロール

インストールメニュー

インストールメニューには、プロジェクタの取り付けや保守に関するオンスクリーンディスプレイ (OSD) があります。

OSD メッセージは、「信号入力がありません」というメッセージが画面に表示されているときのみお使いください。

メニューオプションには、画面サイズや距離、フォーカス、キーの設定や調整が含まれます。

1. コントロールパッドの「Power」ボタンを押して、プロジェクタの電源をオンにします。 2. リモコンの「MENU」ボタンを押して OSD を起動し、プロジェクタの取り付けや保守をおこないます。

3. 背景のパターンはガイドとして作動し、画面サイズや距離、フォーカス構成や位置合わせ設定を調整します。 4. インストールメニューには、オプションがいくつか含まれます。

上下矢印キーを使用してオプションを選択し、左右矢印キーを使用してオプション設定を調整し、「ENTER」を使用してサブメニューに入り、機能を設定します。新しい設定はメニューを終了するときに、自動的に保存されます。

5. 「MENU」または「BACK」ボタンを押すとメニューはいつでも終了し、Acerのようこそ画面に戻ります。

注意：機能はモデル定義により異なります。

5 「MENU」または「BACK」ボタンを押すと、メニューはいつでも終了し、Acerのようこそ画面に戻ります。

注意：機能はモデル定義により異なります。

オンスクリーンディスプレイ (OSD) メニュー

プロジェクトにはマルチリンガルOSDが装備されているため、画像を調整し、さまざまな設定を変更することができます。

OSD メニューを使用する

• OSD メニューを開くには、リモコンまたはコントロールパネルで「MENU」を押します。
• OSD が表示されているとき、キーを使用してメニューを選択します。目的のメインメニューアイテムを選択した後、「ENTER」を押して機能設定用のサブメニューに入ります。
• ▲▼キーを使用して目的のアイテムを選択し、◀▶キーを使用して設定を調整します。
• サブメニューで調整する次のアイテムを選択し、上で説明したように調整します。
• リモコンまたはコントロールパネルの「BACK」を押すと、画面はメインメニューに戻ります。
• OSD を終了するには、リモコンまたはコントロールパネルで、「BACK」を押します。OSD メニューが閉じ、プロジェクタは新しい設定を自動的に保存します。

注意 1: 次の OSD 設定の一部が利用できない場合があります。お使いのプロジェクタの実際の OSD を参照してください。

注意 2: 機能はモデル定義により異なります。

カラー

LumiSense	Acer LumiSense 技術は投射映像 を イン テ リ ジ ェ ン ト にす。 ディ ス プ レ イ コ ン テ ン ツ に 基づ き、 眼 に ン に 自動調整 さ れ ま す。 この機能は暗い細部を大幅に補強 す く し 、 彩度 も 大幅に補強 し ます。・オフ :初期設定。・ノーマル:「ノーマル」を選択すると、暗い細部が補強されます。・ブースト:「ブースト」を選択すると、明るさが増加されます。・ダイナミックブラック:暗い映画のシーンを自動的に最適化し、 非常に細か い細部 も見える よ う に な ろ ます。<注意>: LumiSense を有効にすると、BluelightShield が「オフ」に切り替わり ます。
BluelightShield	・オフ :初期設定。・低/中/高:低/中/高を選択し、ブルーライトのさまざまな露出レベルを動的に減らします。<注意>: BluelightShield を有効にすると、LumiSense が「オフ」に切り替わり ます。
画面 モ ード	さまざまなタイプの画像に対して最適化 されます。・明るさ:輝度の最適化用。・プレゼンテーション:会議・プレゼンテーション用。・標準:標準使用環境の場合。・ビデオ:明る い環境で ビ デ オ を 再生する 場合。・ゲーム:ゲームコンテンツ用。・教育:教育環境の場合。・ムービー:高輝度または一般の映画/動画/写真再生。・ゲーム(暗い):暗い環境でゲームをプレイする場合。・ゲーム(明るい):明るい環境でゲームをプレイする場合。・sRGB:標準 RGB 色空間。・サッカー:サッカーの試合用。・ダーク・シネマ:暗い映画画像用。・Rec.709:標準 Rec。709 色空間。・ISF 昼:ISF 認定技術者が明るい環境に合わせて投射映像を校正/最適化 し ます。・ISF 夜:ISF 認定技術者が暗い環境に合わせて投射映像を校正/最適化 し ます。・ゲーム自動:ゲームコンテンツの場合、表示されるコンテンツにより、画像のコントラストと彩度を自動的に調整します。・ダーク FPS:より暗いゲームコンテンツの場合、より暗い領域で、より多 く の詳細を引き出 し ます。・ブライト FPS:より明るいゲームコンテンツの場合、画像のコント ラ ス トと 彩度 を 向上 さ せ ます。・ユーザー:ユーザーの設定を記憶します。

最適化で

とって

して見えや

色プロファ	現在の「ユーザー1」、「ユーザー2」または「ユーザー3」の参照設定として、それ自体を除き、あらゆる画面モード「ユーザー1」、「ユーザー2」と「ユーザー3」を画面モードとして選択すると、OSDに「色プロファイル」と「別名で保存」が表示されます。ユーザー1/ユーザー2/ユーザー3の両方が既定標準です。	設定を選択でします。白、薄薄い青、ピンク、濃い緑などの色から選択できます。これによって、壁の色による色偏差を補正して、画像を正しい色調で表示します。
壁の色	この機能を使って、壁に合わせて正しい色を選択薄い青、ピンク、濃い緑などの色から選択できます。壁の色による色偏差を補正して、画像を正しい色調で表示します。
輝度	画像の明るさを調整します。◀を押すと画像は暗くなります。▶を押すと画像は明るくなります。
コントラスト	「コントラスト」は、映像のもっとも明るい部分ともっとも暗い部分の相違を制御します。コントラストを調整すると変更されます。◀を押すとコントラストが下がります。▶を押すとコントラストが上がります。	、画像の黒と
彩度	ビデオ画像を白黒から完全な飽和色まで調整します。◀を押すと画像の色の量が減少します。▶を押すと画像は明るくなります。
色彩	赤と緑の色バランスを調整します。◀を押すと画像の緑の量が増加します。▶を押すと画像の赤の量が増加します。
色温度	モードこの機能を使って、CT1、CT2、CT3、ユーザーモードを選択します。
	赤ゲイン色温度の最適化のため、赤ゲインを調整します。
	緑ゲイン色温度の最適化のため、緑ゲインを調整します。
	青ゲイン色温度の最適化のため、青ゲインを調整します。
ガンマ	暗いシーンを表現します。ガンマ値を大きくすると、るくなります。	暗いシーンが明

詳細設定	独立色管理赤、緑、青、シアン、黄色、マゼンタを調整します。
	独立色相赤と緑の色バランスを調整します。
	独立彩度選択した色を減らすか、より飽和色に調整します。
	独立ゲイン選択した色のコントラストを調整します。
	ブリリアントカラー拡大された画面上に色のスペクトルを生成し、像向けに強化された彩度を提供します。
	ホワイトピーキング白の明るさを増し100%に近づけます。(ビデオソースのみ)
	フィルムモード画像を24フレームトゥルーフィルムモードに最適化します。
	ノイズリダクション信号のノイズリダクションを調整します。「0」は、ノイズリダクションがオフになっていることを意味し、「>0」はノイズリダクションを増加します。
	黒延長これにより、各アナログソースの黒レベルが最適になります。
	壁の色この機能を使って、壁に合わせて正しい色を薄い青、ピンク、濃い緑などの色から選択できます。これによって壁の色による色偏差を補正して、画像を正しい色調で表示します。
	ISF1.ISF認定技術者が、お客様の実際の環境に従って、投影画像を校正/最適化します。ISF入力パスワードは技術者のみが保持します。2.ISF機能を装備するプロジェクタがISF認定技術者により校正されていない場合、表示モードに「ISF昼」と「ISF夜」が表示されません。詳細については、ISF公式ウェブサイト(https://www.imagingscience.com)にアクセスするから、お客様の国の販売店にお問合せください。3.ISF校正は、ISF認定校正者により実施/保証されます。したがいまして、Acerは校正サービスに対して責任を負いません。
	低い入力遅延度この機能を使って、遅延なく、映像を滑らかに投射します。<注意>「オン」に設定されているとき、3D/アスペクト比/台形歪み補正/水平位置/垂直位置/HDMIスキャン情報/トラッキング/デジタルズーム機能は工場出荷時の初期設定にリセットされます。

別名で保存

1. 「ユーザー 1」、「ユーザー 2」または「ユーザー 3」を画面モードとして選択すると、OSD に「色プロファイル」と「別名で保存」が表示されます。
2. 名前を変更すると、適時的に保存されます。
3. 英語にのみ対応しています。システム言語を変更すると、名前が変更された英語文字が表示されます。

注意 1: 「彩度」および「色彩」機能は、コンピュータモードまたは HDMI

モードの下ではサポートされていません。

注意 2: 機能はモデル定義により異なります。

イメージ

投射方式	正面:工場出荷時の設定です。背面:この機能を選択すると、半透明スクリーンの後ろから投影できるように、プロジェクトタは画像を反転します。背面シーリング:この機能を選択すると、プロジェクトタは画像の反転と転倒を同時に行います。天井からの投影で半透明スクリーンの後ろから投影することができます。フロントシーリング:この機能を選択すると、プロジェクトタは天井設置の映写用に画像を反転します。
投射モード	正面:工場出荷時の設定です。背面:この機能を選択すると、半透明スクリーンの後ろから投影できるように、プロジェクトタは画像を反転します。
投射位置	自動:画像の映写位置を自動的に調節します。デスクトップ天井:天井設置の映写用に、画像の上下を反転します。
アスペクト比	この機能を使用して、目的のアスペクト比自動:画像を元の幅と高さ比を保ちながら、画像がネーティブの水平または垂直画素にフィットするように最大化全画面:画像が全画面表示になるように幅(3840画素)と高さ(2160画素)を調整します。4:3:画像はスクリーンにフィットするように拡大縮小され、4:3比を使用して表示されます。16:9:画像はスクリーンの幅と高さにフィットするように拡大縮小され、16:9比を使用して画像を表示するように調整します。L.Box:入力データのアスペクト比を維持したまま、1.333倍まで拡大します。
台形歪み補正	プロジェクトタ本体を傾けたことにより引き起こされた画像します。
自動キースト	縦の画像を自動的に調節します。
手動キースト	プロジェクトタ本体を傾けたことにより引き起こさします。<注意>手動キーストーン機能は、自動キーストーン設定が「オン」の場合は使用できません。

水平/垂直歪み補正	水平歪み補正またはボタンを押して、水平方向の画像の歪みを調整し、より正方形に近い画像にします。
	垂直歪み補正またはボタンを押して、垂直方向の画像の歪みを調整し、より正方形に近い画像にします。
4コーナー補正	すべてのサイドが均一に直角ではない画像の形状および整します。「MODE」を繰り返し押して、調整するコーナーをす。4つの方向選択キーを押して、画像形状を調整し
	<注意>この機能は、水平/垂直歪み補正を調整している際、使用できません。
ネイティブ解像度	ネイティブ解像度設定を変更して、解像度を調整
デジタルズームアウト	投影画像のデフォルトサイズを設定します。またはを押して、画像をさらにズームインまたはズームアウトできます。デジタルズームアウトおよび画像シフト機能を同時に使用すると、既存設定を調整することなく、画像をスクリーン全体
デジタルレンズシフト/画像シフト	デジタルレンズシフト:▲▼を押して、投影画像をシフトします。画像シフト:▲▼▶を押して、投影画像をシフトします。この機能は、デジタルズームアウト設定が1.0未満の場合のみ利用可能です。
鮮明度	画像のシャープネスを調整します。◀を押すとシャープネスが下がります。▶を押すとシャープネスが上がります。
水平位置	◀を押すと画像は左に移動します。▶を押すと画像は右に移動します。
垂直位置	◀を押すと画像は下に移動します。▶を押すと画像は上に移動します。
周波数	「周波数」は、コンピュータのグラフィックスカードの周波数に合わせてプロジェクタのリフレッシュ速度を変更します。投影された画直のバーがちらついて表示される場合、この機能を行ってください。
トラッキング	プロジェクタの信号タイミングをグラフィックスカードに同期です。画像が不安定だったりちらつく場合、この機能を使用ください。

びサ イ ズ

選択しま

ます。

します。

•

の天井取り

に投影できます。

像に垂をを使用し

させま

して補正し

HDMI 色範囲	HDMI 画像データのカラー範囲を調整してカラー表示エラーを補正します。自動:プレーヤーからの情報によって自動的に調整します。制限範囲:制限されたカラー範囲データとして入力画像を押します。最大範囲(フルレンジ):フルカラー範囲データとして入力画像を押します。
HDMI スキャン情報	オンスクリーンの HDMI 画像のオーバースキャン比を調整します。自動:プレーヤーからの情報によって自動的に調整します。アンダースキャン:常に、HDMI 画像のオーバースキャンはありません。オーバースキャン:常に、HDMI 画像のオーバースキャンを維持します。

注意 1: 「水平位置」、「垂直位置」、「周波数」および「トラッキング」機能は、HDMI モードまたはビデオモード下ではサポートされていません。

注意 2: 「HDMI 色範囲」および「HDMI スキャン情報」機能は、HDMI モード化ではサポートされません。

注意 3: 機能はモデル定義により異なります。

設定

起動画面 この機能	を使用して、目的の起動画面を選択します。設定を変更する場合、OSDメニューを終了すると変更が有効になります。Acer:Acerプロジェクトのデフォルトの起動スクリーン。ユーザー:「画面キャプチャ」機能から映像の記憶を使用します。
画面キャプチャ	この機能を使用して、起動スクリーンをカスクリーンとして使用する画像をキャプチャするには、以下の指示に従ってください。通知:次のステップを続行する前に、「台形歪み補正」がデフォルト値0に設定されていることを確認してください。「「画面キャプチャ」を押して、起動スクリーンをカスタマイズします。ネイティブソースを入力するようユーザーに勧めるメッセージがポップアップ表示されます。テキストに表示される「解像度」はネイティブタイミングに基づいています。「開始」を押して次のUIに進み、「戻る」を押して前のUIに戻ります。アクションを確認するダイアログボックスが表示されます。次のメッセージが表示されます:赤色フレーム内の目的の画像を調整し、「入力」を押すとシステムが画像をキャプチャします。「入力」を選択し、現在の画像を自分だけの起動スクリーンとして使用します。スクリーンキャプチャをキャンセルし、オンスクリーンディスプレイ(OSD)を終了するには、「戻る」を選択します。スクリーンキャプチャが進行中であることを示す、メッセージが表示されます。スクリーンキャプチャが終了すると、メッセージが消え、元のディスプレイが表示されます。カスタマイズされた起動スクリーンは、新しい入力信号が入ったとき、またはプロジェクトを再起動するときに有効になります。
ソース選択	ソースメニューで手動、スマート検出で自動。
クローズドキャプション	CC1、CC2、CC3、CC4からクローズドキャプションモードを選択します(CC1はあなたの地域の第一言語でキャプションを表示します)。「オフ」を選択してキャプション機能をオフにしできるのは、コンポジットビデオまたはSビデオ入力信号が選択されていて、システム形式がNTSCの場合だけです。<注意>画面縦横比を4:3に設定します。縦横比が「16:9」または「自動」の場合は、この機能は使用できません。
VGA OUT(スタイン)	ガフォルトは、「オフ」です。「オン」を選択して、VGA出力接続を有効にします。
HDMI CEC	デフォルトは、「オフ」です。「オン」を選択すると、HDMI CEC機能が有効になります。
セキュリティ	セキュリティこのプロジェクトには、管理者がプロジェクトに役に立つセキュリティ機能が用意されています。「ENTER」を押して「セキュリティ」設定を変更します。機能が有効になっている場合、セキュリティ設定をせず「管理者パスワード」を入力する必要があります。「オン」を選択すると、セキュリティ機能が有効になるユーザーはプロジェクトを操作するためる必要があります。詳細については、「ユーザーパスワード」セクションを参照してください。「オフ」が選択されている場合、ユーザーはパスワードを入力せずにプロジェクトをオンにすることができます。
	タイムアウト(分)「セキュリティ」が「オン」になると、管理者はタイムアウト機能を設定することができます。または【】を押し【】タイムアウト間隔を選択します。範囲は10分から990分までです。設定時間が経過すると、プロジェクトはユーザー再入力するように求めます。「タイムアウト(分)」の工場出荷時設定は「オフ」です。セキュリティ機能が有効になると、プロジェクトの電源をオンにするとき、プロジェクトはパスワードを入力するように求めます。「ユーザーパスワード」も「管理者パスワード」を受け入れることができます。
	ユーザーパスワード「ENTER」を押して「ユーザーパスワード」をセットアップまたは変更します。数字キーを押してリモコンのパスワードを設定し、「ENTER」を押して確認します。を押す【】と文字が削除されます。「パスワードの確認」が表示されたら、パスワードを入力します。パスワードは、4文字から8文字の長さに設定する必要があります。「電源コードを差し込んだ後に限り、パスワードが必要です」を選択すると、プロジェクトは電源コードが接続されるたびにユーザーにパスワードの入力を求めます。「プロジェクトの電源がオンになる度に、毎回パスワードを要求します」を選択すると、ユーザーはプロジェクトをオンに選びにパスワードを入力する必要があります。

	管理者パスワード「管理者パスワード」は、「管理者パスワードの入力」クスと「パスワード入力」ダイアログボックスの両方で使用「ENTER」を押して「管理者パスワード」設定を変更します。「管理者パスワード」の工場出荷時デフォルトは「1234」です。管理者パスワードを忘れた場合、次を実行して管理者索してください。セキュリティカード(箱のアクセサリを確認してください)に印刷されている固有の6桁の「ユニバーサルパスワー有パスワードは、管理者パスワードが何であれいつでもプロクタが受け入れる番号です。このセキュリティカードと番号を紛失した場合、Acerのサービスセンターにご連絡ください。	ダイアログできます。パスワードド」。この固ジェことを防タンパイ状
	ユーザー起動画面のロックデフォルトのユーザー起動画面のロックは「オフ」です。ユーザー起動画面のロックが「オン」に設定されている場合、ユーザーは起動画面を変更できないくなるため、他のユーザーが勝手に変更するぐことができます。「オフ」を選択すると、起動画面のロックが解除されます。
ネットワーク	LAN IP/MaskIPおよびマスクアドレスを識別します。
	WiFi IP/マスクXクNIPおよびマスクアドレスを識別します。
	MACアドレスMACアドレスを特定します。
	Wake on LAN(スタンバイ)「オン」に設定すると、Wake-on-LAN機能を有効にし、ス態でLAN経由でプロジェクタの電源をオンにします。この機能を利用するには、WOL(Wake-on-LAN)ツールやPC/モバイル用アプリをダウンロードする必要があります。
	DHCP・オン:プロジェクタはネットワークから自動的にIPアドレスを取得します。・オフ:IPアドレスを手動で割り当てます。<注意>1. DHCPがオフに設定されている場合にのみ使用でき、DHCPがオンに設定されている場合はグレー表示になります。2. 「Enter」を押して、ユーザーが値を入力できるようにし、「Enter」を再度押して、値を一時的保存します。3. 「適用」を押して、LAN設定ページのすべての設定を保存します。<注記>LANが接続されていないときにグレーアウト表示され、LAN IP X.X.X.Xは0.0.0.0と表示されます
	LANリセットLAN機能をリセットします。
リセット	「ENTER」ボタンを押し、「はい」を選択してすべてのメニューのパラメータを工場出荷時の初期設定に戻します。

投射設定

ECO モード「オン」を選択するとプロジェクタのランプが暗くえてランプの寿命を延ばし、騒音を低くします。「オ標準モードに戻ります。<注記>LumisenseまたはBluelightShieldアイテムが「オン」のとき、ECOモードアイテムがグレーアウトされます。		なり、フ」を選択
高度「オン」を選択して高度モードをオンにします。ファンを操作することで、プロジェクタを適切な高度の冷却には全速度で連続保ちます。
電源オフモード	標準:ファン冷却後、適切にプロジェクタをシャットダウンします。瞬時回復:電源ボタンを2分以内に再度押した場合、システムを再開します。	ロジェクタンメニュー
自動シャットダ	ウン割り当てられた時間信号入力がないとき、ブ止します。(デフォルトでは15分です)
メニュー表示時間(秒)	OSDメニューの表示時間を選択します。(デフォルトでは15秒です)。「手動」を選択して、ユーザーにより手動でメイキーメニューをオフに切り替えます。	プロジェて、プロJ」を選択して
自動電源オン	AC電源オンAC電源にプラグを差し込んでいる際、「オン」を選択して、クタの電源をオンにします。
	HDMI電源オンHDMI電源にプラグを差し込んでいる際、「オン」を選択しジェクタの電源をオンにします。
	VGA電源オンVGA電源にプラグを差し込んでいる際、「オンジェクタの電源をオンにします。
コントロールパネルロック	オフ初期値は「オフ」に設定されます。
	チャイルドロック・「チャイルドロック」を有効にすると、待機モード中のプロジェクタの電源キーが無効になり、子供が触れて電源が入ることをぎます。(電源オフ後に有効になります)。「チャイルドロック」を一時的に無効にすると、クイックキーでプロジェクタがオンになります。プロジェクタの電源キーを3秒間押します。電源オン後、キーをロックする必要はありません。
	フルロック・「フルロック」を有効にすると、プロジェクタのすべてのキーがロックされます。(設定が完了すると、有効になります。ユーザーがキーパッドを押している間、警告メッセージを表示します。)「フルロック」機能を無効にします。「ENTER」キーを7秒間押します。それから、「コントロールパネルロ OSDが」「オのフ」に設定されます。「フルロック」に再び戻る必要がありません。警告メッセージが表示されます:「フルロック」機能を無効にするには、「フルロック」モードでキーパッドパネルのキ間、「ENTER」キーを7秒間押します。

ランプ情報ラ	ランプ使用時間ランプの経過した動作時間を表示します(単位:時)。
	ランプ寿命警告この機能を有効にすると、予想される耐用年数が切れランプを交換するように注意が表示されます。
	ランプ使用時間リセット「はい」を選択し、「ENTER」を押して、ランプ時間カウンタを0時間にします。
情報	モデル名、入力ソース、信号タイプ、ディスプレイモード、シリアル番号、ソフトウェアバージョン、QRコードに関するプロジェクタの情報を画面に表示します。
	QRコードをモバイルでスキャンし、Acerプロジェクトポータルに続できます。

注意：機能はモデル定義により異なります。

オーディオ

音量	●を押す▶と音量が下が り ます。●を押す▶と音量が上が り ます。
ミュート	●「オン」を選択すると、音量が消音になります。●「オ フ」を選択する と、 音量が回復し ます。
電源オン/オフ音量	この機能を選択すると、プロジェクタのオン/オフを切り換えるときの通知音量 を調整 で き ます。

注意：機能はモデル定義により異なります。

3D

3D	「オン」を選択すると、DLP 3D 機能が有効になります。・オン:対応する SW プレーヤーで DLP 3D 眼鏡、120Hz 3D 対応グラフィックスカード、HQFS フォーマットファイルまたはDVD を使用している間は、このアイテムを選択して・オフ:3D モードをオフにします。
3D 形式	3D コンテンツが正しく表示されない場は、表示されている 3D コンテンツに合った 3D 形式を選択して、最良の結果を得る
24P 3D	3D めがねの互換性を「96 Hz」または「144 Hz」で選択します。
3D 左右反転	DLP 3D めがねを使用中に画像がばらばらに、あるいは重なって見える場合は、「逆転」を実行して画像の左/右シーケンスを最適化し正しい画像が見られるようにする必要があります (DLP 3D 用)。
3D 警告メッセージ	「オン」を選択して、3D 警告メッセージを表示します。注意:現在 3D ディスプレイは有効です。1. 正しい 3D 信号とメガネがあることを確認してください。2. 3D 画像を表示しない場合は 3D をオフにするよう確認してください。3. 3D ディスプレイが正しくない場合は、[3D 同期反転] を有効にしてみてください。4. 3D モードのときには、ディスプレイ モード オプションは無効になります。

ください。

ことができ

注意 1: 正しい 3D ディスプレイには、グラフィックカード 3D アプリケーションプログラムの適切な設定が必要となります。

注意 2: Stereoscopic Player、DDD TriDef Media Player などのソフトウェアプレーヤーは3D形式ファイルをサポートしています。3種類のプレーヤーのダウンロードは、こちらのウェブページからどうぞ。

• Stereoscopic Player (トライアル): http://www.3dtv.at/Downloads/Index_en.aspx
• DDD TriDef Media Player (トライアル): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

注意 3: 「3D 左右反転」機能は3Dが有効な場合のみ使用できます。

注意 4: プロジェクタをオンにした際に3Dが有効化されたままである場合は、

その旨を通知するメッセージが画面に現れます。使用目的に応じて設定してください。

注意 5: WUXGA モデル 24P 3D はTI ASICバッファメモリ上限に起因して拡張で

きません。24P 3D (96Hz または 144Hz) 入力を検出すると、アスペクト比 /

HDMI スキャン情報がグレーアウトされます。また、HIDE には対応しません。

言語

言語	多言語 OSD メニューを選択します。▲▼◀▶キーを使用してお好みのメニュー言語を選択します。• 「ENTER」を押して、選択を確認します。

付録

トラブルシューティング

Acer プロジェクタに問題が発生した場合、次のトラブルシューティングを参照してください。それでも問題が解決しない場合、最寄りの再販売業者またはサービスセンターにご連絡ください。

画像の問題と解決策

#	問題 ソリ	ユーション
1	画面に画像が表示されない	「使用の手引き」セクションで説明したように接続してください。コネクタピンが曲がったり折れたりしていないことを確認してください。プロジェクタランプがしっかり取り付けられていることをチェックしてください。「ランプの交換(サービス担当者のみ)」セクションを参照してください。レンズキャップが取り外され、プロジェクタの電源がオンになっていることを確認してください。
2	画像が一部分しか表示されない、またはスクロールするまたは正しく表示さい(PC (Windows 2000/XP/Vista/Windows 7/Windows 8)の場合)	画像が正しく表示されない場合。「マイコンピュータ」、「コンド順に開き、「画面」アイコンをダブルクリッます。「設定」タブを選択します。ディスプレイの解像度設定がWUXGA-RB (1920×1200)より低いことを確認します。「詳細設定」ボタンをクリックします。問題がそれでも解決しない場合、使用しているモニタデプレイを変更し、以下のステップに従ってください解像度設定がWUXGA-RB (1920×1200)より低いことを確認します。「モニタ」タブの下で、「変更」ボタします。「すべてのデバイスを表示」をクリックしませ、SPボックスの下で「標準のモニタタイプ」を選択し、「モデル」ボックスの下で必要解像度モードを選択します。モニタディスプレイの解像度設定がWUXGA-RB (1920×1200)より低いことを確認します。
3	画像が一部分 しか表示されない、またはスクロールするまたは正しく表示さい(ノート PCの場合)	画像が正しく表示されない場合。アイテム2(上)の手順に従って、コンピュータの解像度を調整します。出力設定の切り換えを押します。例:[Fn]+[F4]、Compaq [Fn]+[F4]、Dell [Fn]+[F8]、Gateway [Fn]+[F4]、IBM [Fn]+[F7]、HP [Fn]+[F4]、NEC [Fn]+[F3]、Toshiba [Fn]+[F5]解像度を変更するのが困難な場合、またはモニタがフリーズする場合、プロジェクタを含めすべての機器を再起動してください。
4	ノートPCの画面がプレゼンテーションを表示しない	Microsoft®Windows®ベースのノート PCを使用している場合。一部のノートPCは、2台目のディスプレイデバイスを使用しているとき、独自の画面を非アクティブにするための別の方法があります。詳細については、コンピュータのマニュアルを参照してください。Apple®Mac®OSベースのノートPCを使用している場合。システム設定で、「画面」を開きビデオミラーリグ「オン」を選択します。
5	画像が不安定またちらつく	これを補正するには「トラッキング」を調整します。詳細については、「イメージ」セクションを参照ください。コンピュータでディスプレイの色深度設定を変更します。
6	画像に垂直のバーちらついて表示される	が「周波数」を使用して調整します。詳細につ「イメージ」セクションを参照してください。プロジェクタに合うように、グラフィックスカードのディスプレイモードをチェックして再設定します。
7	画像がフォーカら外れる	ワレカズキャップを取り外していることを確認します。プロジェクタレンズのフォーカスリングを調整します。投射画面とプロジェクタの距離が指定距離内であることをことを確認します。詳細については、「距離と:ムを調整してお好みの画像を表示する方法」セクションを参照してください。
8	「ワイドスクDVDタイトルを表示しているとき、像が引き伸ばされる	アナモルフィックまたは16:9縦横比でエンコードされたDVDを表示しているとき、次の設定を調整する必要がある。4:3フォーマットのDVDタイトルを再生している場合、プロジェクタのOSDでフォーマットを4:3に変更してください。画像がそれでも伸びる場合、縦横比を調整する必要があります。ディスプレイフォーマットをDVDプレーヤーで16:9(ワイド)縦横比にセットアップします。レターボックス(LBX)フォーマットのDVDタイトルを再生している場合、プロジェクタのOSDでフォーマットをレターボックス(LBX)に変更してください。

9	画像が小さすぎまたは大きすぎる	る、プロジェクタのズームリングを調整します。・プロジェクタをスクリーンに近づけるか、遠ざけます。・リモコンの「MENU」を押します。「イメージ-->アスペクト比」に移動して異なる設定を試してみるか、モコン上の「RATIO」を押して直接調整します。
10	画像に斜めの線が入る	可能であれば、プロジェクタがスクリーンの中央にくるように配置し直します。両サイドが垂直になるまで、リモコンの「台形歪み補正 / 」ボタンを押します。
11	画像が反転する	OSDで「イメージ-->投射モード」を選択し、投射方向を調整します。
12	LAN/WiFi、USBディスプレイソースは、信号なしとされます	プロジェクタの電源を切り、再度電源を入れてください。表示
13	メディアの写真や文書を表示すると画像がハングアップします	プロジェクタの電源を切り、再度電源を入れてください。

リ

OSD メッセージ

#	状態注	意を喚起するメッセージ
1	メッセージ	ファン故障-システムファンが作動していません。ランプは間もなく自動的にオフになります。プロジェクタが過熱しています。-プロジェクタがその推奨される動作温度を超えたため、使用する前に冷却することがあります。次のメッセージを確認してください。プロジェクタが過熱しています、システムが自動的にオフになります、以下を行ってく1.動作周囲温度が、5度から40度の間にあるかどうかを確認します。フィルタの清掃が必要かどうかを確認します。吸気口または排気口が寒がれていないかどうかを確認します。プロジェクタを高地エリアで動作させる場合、高地モードが設定され防塵フィルタが取り付けられているかどうかも確認してください。防塵フィルタが埃で詰まっている場合、それを取り除いてください。ランプを交換してください-ランプはその最大の耐用年数に達しようとしています。直ちに交換の準備をい。ランプは全出力操作で耐用年数の終わりに近づいて交換をお勧めします

プロジェクタの問題

#	状態	ソリューション
1	プロジェクトがすべてのコントロールに対して応答しない	可能であれば、プロジェクトの電源をオフにし、電源コードを抜いて30秒異常待ってから電源を接続し直します。コントロールパネルのロック機能が無効になっていることを確認します。
2	ランプが焼き切れる、またはンという音を立てる	ランプが製品の耐用年数に達すると、焼け切れてぼんという大きな音が出ます。その場合、ランプモジュールを交換するまでプロジェクトクタはオンになりません。ランプの交換は、「ランプの交換(サービスのみ)」セクションの手順に従ってください。

LED およびアラーム定義の一覧

LED メッセージ

メッセージ	Lamp_LED Temp_LED		電源 LED
	赤	赤	赤	青
電源 プラグの挿入	オンからオフヘ100ミリ秒点滅	オンからオフヘ100ミリ秒点滅	オンからオフヘ100ミリ秒点滅	--
スタンバイ	---		オン	--
電源ボタンオン	----			オン
ランプの再試行	----			速い点滅
電源 オフ(冷却状態)	---		速い点滅	--
電源ボタンオフ(冷却完了;スタンモード)	---バイ		オン	--
エラー(熱エラー)	--	オン	--	オン
エラー(ファンロック)	--	速い点滅	--	オン
エラー(ランプ破損)	オン	---		オン
エラー(カラーホイールエラー)	速い点滅	---		オン

ランプの交換（サービス担当者のみ）

ドライバーを使用してカバーからネジを取り外し、ランプを取り出します。

プロジェクタはランプの寿命を検出します。警告メッセージ「ラ

で耐用年数の終わりに近づいています。交換をお勧めします」が表示されます。こ

のメッセージが表示された場合、できるだけ早くランプを交換してください。ランプを交換する前に、プロジェクタを少なくとも45分間冷却してください。

警告：ランプコンポーネントが熱くなっています。ランプを交

換する前に冷却してください。

警告：人が負傷する危険があるため、ランプモジュールを落とし

またはランプの電球に触れないでください。電球を落とすと粉々に割

れて負傷の原因となります。

警告：ランプをお客様自身で交換しようとしないでください。

交換については、資格のあるサービス担当者に依頼してください。

天井への取り付け

天井取付金具を使用してプロジェクタを取り付ける場合、以下の手順に従ってください。

1. 天井構造の固い部分に穴を4つドリルで開け、天井取り付け基盤を天井に固定します。

2. 実際の環境に基づき、長さの組み合わせを選択します。(CM-01S にはタイプ 2 とタイプ 3 が含まれていません。)

3. タイプ 1:

標準サイズの場合、3つのブラケットねじを使用し、プロジェクタを取り付けブラケットに取り付けます。

タイプ 2 とタイプ 3:

あるいは、大きめのサイズの場合、スライド式のエクステンションを使用すると支持力が上がります。

注意：熱が適切に分散されるように、ブラケットとプロジェクタの間に十分なスペースを開けることをお勧めします。

4. 本体コネクタをプロジェクタブラケットに接続し（図1）、4つのねじを締めます（図2）。

5. 必要に応じて、角度と位置を調整します。

ねじタイプ Bワッシャタイプ
直径(mm)	長さ(mm)	大	小
4	2	5	V

仕様 以下に一覧表示する仕様は、予告なしに変更することがあります。最終仕様については、Acerが公表するマーケティング仕様を参照してください。

投射システム	DLP®
コンピュータの互換性	IBM PC および互換品、Apple Macintosh、iMac および VESA 標準: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+
ビデオ互換性	NTSC (3.58/4.43)、PAL (B/D/G/H/I/M/N)、SECAM (B/D/G/K/K1/L)、HDTV (720p、1080i、1080p)、EDTV (480p、576p)、SDTV (480i、576i)
表示可能な色数	10 億 7000 万色
水平走査周波数	15 ~ 100 kHz
垂直リフレッシュ走査周波数	24 ~ 120 Hz
デジタルズーム	0.8x ~ 2.0x
電源装置	AC 入力 100 ~ 240 V 自動スイッチング電源
操作温度	0 °C ~ 40 °C / 32 °F ~ 104 °F
標準パッケージの内容	AC 電源コード x1HDMI ケーブル x1 (オプション)VGA ケーブル x1 (オプション)リモコン x1単 4 電池 2 個 (リモコン用) (オプション)クイックスタートガイド (プロジェクタ) x1クイックスタートガイド (メディア / ワイヤレス機能) (オプション ) x1セキュリティカード 1 つ (オプション)キャリーケース x 1 (オプション)

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

X1126AH/X1127i/D506AD/D606Di/D606D+/EV-S57AH/V60Si/V60S/V26AS/AS610i/AS610/AS600A/EV-S57i/DX125A/BS-025i/BS-025A/DX125i/KS320A/KS320i/X118HP/BS-012P/DSV1844/DSV1912/X1128H/DS608/V65S/AS620/EV-S77H/BS-027/DX127/KS321/X119H/BS-014/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i/X1128HKi/X1128HPi/X1131i/X1131Ki/X1128HK/X1128HP/X1131/X1131K/X1126HK/X118HK/X1128Ki/X1128Pi/X1131i/X1128PKi/X1131Ki/X1128PK/X1128ic/BS-021A/X1128/DS608p/V65Sp/AS620p/DX127p/KS321p/X119/DS608p/V65Spi

解像度 800x600 SVGA 解像度

• 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比 自動、4:3、16:9
光学ズーム比	1.1X
投射比 1.94~2.16 (51"@2m)
投射 レンズ F=2.41~2.53, f=21.85mm~24.01mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	23"~300" (58cm~762cm)
投射距離	1.0m~11.8m (3.3'~38.8')
ランプタイプ	220 Wまたは240 Wランプ
オーディオ	3W×1内蔵 スピーカー 出力
重量	2.8 Kg (6.17 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	ノーマルモード: 275Wまたは290W±10% @ 110VACECOモード: 205Wまたは210W±10% @ 110VACスタンバイモード: <0.5W

I/O コネクタ	X1126AH/D506AD/D606D+/EV-S57AH/V60S/V26AS/AS610/AS600A/DX125A/BS-025A/KS320A/X118HP/BS-012P/DSV1844/X1128H/DS608/V65S/AS620/EV-S77H/BS-027/DX127/KS321/X119H/BS-014/X1128HK/X1128HP/X1131/X1131K/X1126HK/X118HK/X1128PK/X1128i/X1128ic/BS-021A	X1127i/D606Di/V60Si/AS610i/EV-S57i/BS-025i/DX125i/KS320i/DSV1912/X1128i/DS608i/V65Si/AS620i/EV-S77i/BS-027i/DX127i/KS321i/X119i/BS-014i/X1128HKi/X1128HPi/X1131i/X1131Ki/X1128Ki/X1128Pi/X1131i/X1128PKi	X1128/DS608p/V65Sp/AS620p/DX127p/KS321p/X119/DS608p/V65Spi
電源ソケット	V	V	V
VGA IN	V	V	V
HDMI 1	V	V	V
HDMI 2	X	X	V
コンポジットビデオ	V	V	V
RS232	V	V	V
3.5 mm オーディオジャック入力	V	V	V
3.5 mm オーディオジャック出力	V	V	V
5V DC出力	V	V	V
USB A1(ワイヤレスドングル)	XV X
VGA 出力	V X V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

X118H/X118AH/X118/D606D/D606B/D606/EV-S65H/EV-S65A/EV-S65/V36S/V36SB/V16S/AS319/AS319E/AS309/DX112/DX112C/DX112G/BS-012/BS-012K/BS-012E/KS316/KS316A/KS316B/X1123HG/X1186G/X118HG/DSV1725/DSV1726/DSV1727

解像度 800x600 SVGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比 自動、4:3、16:9
光学ズーム比	1.1X
投射比 1.94~2.16 (51"@2m)
投射レンズ	F=2.41~2.53,f=21.85mm~24.01mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	23"~300"(58cm~762cm)
投射距離	1.0m~11.8m (3.3'~38.8')
ランプタイプ	203 W ランプ
オーディオ	3W x 1 内蔵スピーカー出力
重量	2.7 Kg (5.95 ポンド)
寸法(幅x奥行きx高さ)(プロジェクターの脚を含む)	313mm x 240mm x 113.7mm (12.3" x 9.4" x 4.5")
消費電力	標準モード:240 W ± 10%(110 VAC時)ECOモード:195 W ± 10%@110 VACSタンバイモード<0.5 W

I/O コネクタ	X118H/D606D/EV-S65H/V36S/AS319/DX112/BS-012/KS316/X1123HG/X118HG/DSV1725	X118AH/D606B/EV-S65A/V36SB/AS319E/DX112C/BS-012K/KS316A/DSV1726	X118/D606/EV-S65/V16S/AS309/DX112G/BS-012E/KS316B/X1186G/DSV1727
電源 ソケット	V	V	V
VGA IN	V	X	V
HDMI	V	V	X
コンポジットビデオ	V	X	X
3.5 mmオーディジャック入力	オ V	X	X
5V DC 出力	V	V	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

S1286HN/S1286H/T411DT/T411D/XS-X31HG/XS-X31H/F1286HN/F1286H/SE210L/SE210/DS-110T/DS-110/S1286GH/DNX1712/DNX1713

解像度 1024x768 XGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比 自動、4:3、16:9
光学ズーム比	1.0X
投射比	0.617 (100"@1.25m)
投射レンズ	F = 2.7、f = 7.15mm、手動焦点
投射スクリーンサイズ(対角)	32" ~ 300" (81cm ~ 762cm)
投射距離	0.4m ~ 3.8m (1.3' ~ 12.3')
ランプタイプ	220 W ランプ
オーディ オ	S1286HN/S1286H/T411DT/T411D/XS-X31HG/XS-X31H/F1286HN/F1286H/SE210L/SE210/DS-110T/DS-110/DNX1712/DNX1713 シリーズ: 16W x 1 内蔵スピーカー出力S1286GH シリーズ: 10W x 1 内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅x 奥行きx 高さ)(プロジェクターの脚を含む)	313mm x 255.3mm x 113.7mm (12.3" x 10.0" x 4.5")
消費電力	標準モード: 270 W ± 10% @ 110 VAECO モード: 210 W ± 10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ	S1286H/T411D/XS-X31H/F1286H/SE210/DS-110/S1286GH/DNX1713	S1286HN/T411DT/XS-X31HG/F1286HN/SE210L/DS-110T/DNX1712
電源 ソケット	V	V
VGA IN	V	X
HDMI	V	X
コンポジットビデオ	V	V
RS232	V	V
3.5 mm オーディ オジャック入力	V	V
3.5 mm オーディ オジャック出力	V	V
5V DC 出力	V	X
HDMI 1	X	V
HDMI 2	X	V
VGA IN 1	X	V
VGA IN 2	X	V
RJ45 LAN 入力	X	V
VGA 出力	V	V
USB A1 (ワイヤレスドンゲル)	X	V
USB A2 (5V DC 出力 )	X	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

S1288HN/S1288H/T413DT/T413D/XS-X33HG/XS-X33H/F1288HN/F1288H/SE212L/SE212/DS-112T/DS-112/DNX1810/DNX1811

解像度 1024x768 XGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9
光学ズーム比	1.0X
投射比	0.617 (100"@1.25m)
投射レンズ	F = 2.7、f = 7.15mm、手動焦点
投射スクリーンサイズ(対角)	32" ~ 300" (81cm ~ 762cm)
投射距離	0.4m ~ 3.8m (1.3' ~ 12.3')
ランプタイプ	250 W ランプ
オーディオ	16W x 1 内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅x奥行きx高さ)(プロジェクターの脚を含む)	313mm x 255.3mm x 113.7mm (12.3" x 10.0" x 4.5")
消費電力	標準モード:300 W ± 10% (110 VAC時)ECO モード:210 W ± 10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ	S1288H/T413D/XS-X33H/F1288H/SE212/DS-112/DNX1811	S1288HN/T413DT/XS-X33HG/F1288HN/SE212L/DS-112T/DNX1810
電源 ソケット	V	V
VGA IN	V	X
HDMI	V	X
コンポジットビデオ	V	V
RS232	V	V
3.5 mm オーディ オジャック入力	V	V
3.5 mm オーディ オジャック出力	V	V
5V DC 出力	V	X
HDMI 1	X	V
HDMI 2	X	V
VGA IN 1	X	V
VGA IN 2	X	V
RJ45 LAN 入力	X	V
VGA 出力	V	V
USB A1 (ワイヤレスドングル)	X	V
USB A2 (5V DC 出力 )	X	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

X1226AH/X1227i/D516AD/D616Di/D616D+/EV-X57AH/V60Xi/V60X/V26AX/AX610i/AX610/AX600A/EV-X57i/DX225A/BS-125i/BS-125A/DX225i/KX320A/KX320i/X128HP/BS-112P/DNX1843/DNX1911/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i/X1228HKi/X1228HPi/X1231i/X1231Ki/X1228HK/X1228HP/X1231/X1231K/X1226HK/X128HK/BS-112K/X1227AH/X1228Ki/X1228Pi/X1231i/X1228PKi/X1231Ki/X1128Ki/X1128Pi/X1131i/X1128PKi/X1131Ki/X1228Hn/DX608n/V65Xn/DNX2305/X1228ic/X1228/X1228STn/DX608p/V65Xp/AX620p/DX227p/KX321p/X129/DX608pi/V65Xpi/BS-114P

解像度 1024x768 XGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比 自動、4:3、16:9
光学ズーム比	1.1X
投射比 1.94~2.16 (51"@2m)
投射レンズ	F=2.41~2.53,f=21.85mm~24.01mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	23"~300"(58cm~762cm)
投射距離	1.0m~11.8m (3.3'~38.8')
ランプタイプ	240Wまたは220Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.8Kg (6.17 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	ノーマルモード:275Wまたは290W±10%@110VACECOモード:205Wまたは210W±10%@110VAC待機状態<0.5W

I/O コネクタ	X1226AH/D516AD/D616D+/EV-X57AH/V60X/V26AX/AX610/AX600A/DX225A/BS-125A/KX320A/X128HP/BS-112P/DNX1843/X1228H/DX608/V65X/AX620/EV-X77H/BS-127/DX227/KX321/X129H/BS-114/X1228HK/X1228HP/X1231/X1231K/X1226HK/X128HK/BS-112K/X1227AH/X1228i/X1228ic	X1227i/D616Di/V60Xi/AX610i/EV-X57i/BS-125i/DX225i/KX320i/DNX1911/X1228i/DX608i/V65Xi/AX620i/EV-X77i/BS-127i/DX227i/KX321i/X129i/BS-114i/X1228HKi/X1228HPi/X1231i/X1231Ki/X1228Ki/X1228Pi/X1231i/X1228PKi/X1231Ki/X1128Ki/X1128Pi/X1131i/X1128PKi/X1131Ki	X1228Hn/DX608n/V65Xn/DNX2305/X1228STn	X1228/DX608p/V65Xp/AX620p/DX227p/KX321p/X129/X1228i/X1228ic/DX608pi/V65Xpi/BS-114P
電源ソケット	V	V	V	V
VGA IN	V	V	V	V
HDMI 1	V	V	V	V
HDMI 2	X	X	V	V
コンポジットビデオ	V	V	V	V
RS232	V	V	V	V
3.5 mm オーディオジャック入力	V	V	V	V
3.5 mm オーディオジャック出力	V V V V
5V DC出力	V V V V
USB A1(ワイヤレスドングル)	X V X X
VGA 出力	V X V V
LAN (RJ45) X X V X

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

X128H/X128GH/X128/D616D/D616/EV-X65H/EV-X65/V36X/V36XC/AX319/AX319D/DX212/DX212G/BS-112/BS-112E/KX316/KX316B/X1223HG/X1286G/X128HG/DNX1723/DNX1851/DNX1724

解像度 1024x768 XGA 解像度

- 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9
光学ズーム比	1.1X
投射比 1.94~2.16 (51"@2m)
投射レンズ	F=2.41~2.53,f=21.85mm~24.01mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	23"~300"(58cm~762cm)
投射距離	1.0m~11.8m (3.3'~38.8')
ランプタイプ	203 Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.7 Kg (5.95 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	標準モード:240 W±10%(110 VAC時)ECO モード:195 W±10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ	X128/D616/EV-X65/V36XC/AX319D/DX212G/BS-112E/KX316B/X1286G/DNX1724	X128H/D616D/EV-X65H/V36X/AX319/DX212/BS-112/KX316/X1223HG/X128HG/DNX1723	X128GH/DNX1851
電源 ソケット	V	V	V
VGA IN	V	V	V
HDMI	X	V	X
HDMI 1	X	X	V
HDMI 2	X	X	V
コンポジットビデオ	X	V	V
RS232	X	X(*)	X
3.5 mm オーディオジャック入力	X	V	V
3.5 mm オーディオジャック出力	X	X	V
5V DC 出力	V	V	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

S1386WHN/S1386WH/T421DT/T421D/XS-W31HG/XS-W31H/F1386WHN/F1386WH/SE410L/SE410/DS-310T/DS-310/DWX1711/DWX1734

解像度 1280x800 WXGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9、L.Box
光学ズーム比	1.0X
投射比	0.521 (100"@1.12m)
投射レンズ	F = 2.8、f = 7.51mm、手動焦点
投射スクリーンサイズ(対角)	36" ~ 300" (91cm ~ 762cm)
投射距離	0.4m ~ 3.4m (1.3' ~ 11.0')
ランプタイプ	220 W ランプ
オーディオ	16W x 1 内蔵 スピーカー 出力
重量	3.1 Kg (6.83 lbs)
寸法(幅 x 奥行き x 高さ)(プロジェクターの脚を含む)	313mm x 255.3mm x 113.7mm (12.3" x 10.0" x 4.5")
消費電力	標準 モード : 270 W ± 10% @ 110 VAECO モード : 210 W ± 10% @ 110 VACSタンバイモード < 0.5 W

I/O コネクタ	S1386WH/T421D/XS-W31H/F1386WH/SE410/DS-310/DWX1734	S1386WHN/T421DT/XS-W31HG/F1386WHN/SE410L/DS-310T/DWX1711
電源 ソケット	V	V
VGA IN	V	X
HDMI	V	X
コンポジットビデオ	V	V
RS232	V	V
3.5 mm オーディ オジャッ	ク入力 V	V
3.5 mm オーディ オジャッ	ク出力 V	V
5V DC 出力	V	X
HDMI 1	X	V
HDMI 2	X	V
VGA IN 1	X	V
VGA IN 2	X	V
RJ45 LAN 入力	X	V
VGA 出力	V	V
USB A1 (ワイヤレスドングル)	X	V
USB A2 (5V DC 出力 )	X	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

S1388WHN/S1388WH/T423DT/T423D/XS-W33HG/XS-W33H/F1388WHN/F1388WH/SE412L/SE412/DS-312T/DS-312/DWX1809/DWX1737

解像度 1280x800 WXGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9、L.Box
光学ズーム比	1.0X
投射比	0.521 (100"@1.12m)
投射レンズ	F = 2.8、f = 7.51mm、手動焦点
投射スクリーンサイズ(対角)	36" ~ 300" (91cm ~ 762cm)
投射距離	0.4m ~ 3.4m (1.3' ~ 11.0')
ランプタイプ	250 W ランプ
オーディオ	16W x 1 内蔵 スピーカー 出力
重量	3.1 Kg (6.83 lbs)
寸法(幅 x 奥行き x 高さ)(プロジェクターの脚を含む)	313mm x 255.3mm x 113.7mm (12.3" x 10.0" x 4.5")
消費電力	標準モード:300 W ± 10% (110 VAC 時)ECO モード :210 W ± 10% @ 110 VACSタンバイモード < 0.5 W

I/O コネクタ	S1388WH/T423D/XS-W33H/F1388WH/SE412/DS-312/DWX1737	S1388WHN/T423DT/XS-W33HG/F1388WHN/SE412L/DS-312T/DWX1809
電源 ソケット	V	V
VGA IN	V	X
HDMI	V	X
コンポジットビデオ	V	V
RS232	V	V
3.5 mm オーディ オジャッ	ク入力 V	V
3.5 mm オーディ オジャッ	ク出力 V	V
5V DC 出力	V	X
HDMI 1	X	V
HDMI 2	X	V
VGA IN 1	X	V
VGA IN 2	X	V
RJ45 LAN 入力	X	V
VGA 出力	V	V
USB A1 (ワイヤレスドングル)	X	V
USB A2 (5V DC 出力 )	X	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

X1326AWH/X1327Wi/D526AD/D626Di/D626D+/EV-W57AH/V60Wi/V60W/V26AW/AW610i/AW610/AW600A/EV-W57i/DX425A/BS-325i/BS-325A/DX425i/KW320A/KW320i/X138WHP/H5386BDi+/BS-312P/DWX1842/DWX1910/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i/X1328WKi/X1328WPi/X1331Wi/X1328WHKi/X1331WKi/X1328WK/X1328WHP/X1331W/X1328WHK/X1331WK/X1326WHK/X138WHK/BS-312K/BS-312PK/BS-112PK/X1328WPi/X1328PKi/X1331WKi/X1328WPK/X1331WK/X1326WHK/X138WHK/BS-312PK/X1328WHn/DW608n/V65Wn/DWX2306/X1328Wi/X1328Wic/X1328/X1328STn/X1328i/X1328ic/DX427p/KW321p/X139WHp/DW608p/V65Wp

解像度 1280x800 WXGA 解像度

• 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.1X
投射比 1.54~1.72 (60"@2m)
投射レンズ F=2.41~2.53, f=21.85mm~24.00mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	27"~300" (75cm~762cm)
投射距離	1.0m~10m (3.3'~32.7')
ランプタイプ	220Wまたは240Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.8 Kg (6.17 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	ノーマルモード: 275Wまたは 290W ± 10% @ 110VAC ECO モード: 205Wまたは 210W ± 10% @ 110VAC 待機状態 <0.5 W

I/O コネクタ	X1326AWH/D526AD/D626D+/EV-W57AH/V60W/V26AW/AW610/AW600A/DX425A/BS-325A/KW320A/X138WHP/BS-312P/DWX1842/X1328WH/DW608/V65W/AW620/EV-W77H/BS-327/DX427/KW321/X139WH/BS-314/X1328WK/X1328WHP/X1331W/X1328WHK/X1331WK/X1326WHK/X138WHK/BS-312K/BS-312PK/BS-112PK/X1328WPK/X1328Wi/X1328Wic	X1327Wi/D626Di/V60Wi/AW610i/EV-W57i/BS-325i/DX425i/KW320i/H5386BDi+/DWX1910/X1328Wi/DW608i/V65Wi/AW620i/EV-W77i/BS-327i/DX427i/KW321i/X139Wi/BS-314i/X1328WKi/X1328WPi/X1331Wi/X1328WHKi/X1331WKi/X1328WPi/X1328PKi/X1331WKi	X1328WHn/DW608n/V65Wn/DWX2306/X1328STn	X1328/X1328i/X1328ic/DX427p/KW321p/X139WHp/DW608p/V65Wp
電源ソケット	V	V	V	V
VGA IN	V	V	V	V
HDMI 1	V	V	V	V
HDMI 2	X	X	V	V
コンポジットビデオ	V	V	V	V
RS232	V	V	V	V
3.5 mm オーディオジャック入力	V V V V
3.5 mm オーディオジャック出力	V V V V
5V DC出力	V V V V
USB A1(ワイヤレスドングル)	X V X X
VGA 出力	V X V V
LAN (RJ45) X X V X

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

X138WH/D626D/EV-W65H/V36W/AW319/DX412/BS-312/KW316/DWX1722

解像度 1280x800 WXGA 解像度
	最大:UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)
アスペクト比	自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.1X
投射比 1.54 ~ 1.72 (60"@2m)
投射レンズ	F = 2.41 ~ 2.53, f = 21.85mm ~ 24.00mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	27" ~ 300" (75cm ~ 762cm)
投射距離	1.0m ~ 10m (3.3' ~ 32.7')
ランプタイプ	203 W ランプ
オーディ オ	3W x 1 内蔵スピーカー出力
重量	2.7 Kg (5.95 ポンド)
寸法(幅 x 奥行き x 高さ)(プロジェクターの脚を含む)	313mm x 240mm x 113.7mm (12.3" x 9.4" x 4.5")
消費電力	標準モード:240 W ± 10% (110 VAC 時)ECO モード:195 W ± 10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
VGA IN	V
HDMI	V
コンポジットビデオ	V
3.5 mmオーディオジャック入力	V
5V DC 出力	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

H5385BDi/H5385BDi+/H5385ABDi/DWX1910/H5386BDi/H5386ABDi/H5386BDKi/H5386ABDKi

解像度 1280 x 720 720p 解像度

- 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.1X
投射比 1.54~1.72 (60"@2.1m)
投射レンズ	F=2.41~2.53,f=21.85mm~24.00mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	26"~301"(67cm~765cm)
投射距離	1.0m~10.3m (3.3'~33.6')
ランプタイプ	220Wまたは240Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.8Kg (6.17 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	ノーマルモード:275Wまたは290W±10%@110VACECOモード:205Wまたは210W±10%@110VAC待機状態<0.5W

I/O コネクタ
電源 ソケット	V
VGA IN	V
HDMI	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック入力	V
3.5 mm オーディ オジャック出力	V
5V DC 出力	V
USB A1 (ワイヤレスドンゲル)	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

解像度 1920 x 1080 1080p 解像度
	最大:UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)
アスペクト比	自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.3X
投射比 1.21 ~ 1.59 (75"@2m)
投射レンズ	F = 1.94 ~ 2.23, f = 12.81mm ~ 16.74mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	28" ~ 300" (72cm ~ 762cm)
投射距離	1.0m ~ 8.0m (3.3' ~ 26.4')
ランプタイプ	250 W ランプ
オーディ オ	10W x 1 内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅x奥行きx高さ)(プロジェクターの脚を含む)	313mm x 272.4mm x 110.7mm (12.3" x 10.7" x 4.4")
消費電力	標準モード:300 W ± 10% (110 VAC時)ECO モード:210 W ± 10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック入力	V
5V DC 出力	V
HDMI 1	V
HDMI 2	V
VGA IN 1	V
VGA IN 2	V
VGA 出力	V
AUDIO IN 1	V
AUDIO IN 2	V
3D SYNC	V

注意1：設計および仕様は、予告なく変更されることがあります。

注意2：* 機能はモデル定義によって異なります。

解像度 1920 x 1080 1080p 解像度
	最大:UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)
アスペクト比	自動、4:3、16:9、L.Box
光学ズーム比	1.3X
投射比 1.21 ~ 1.59 (75"@2m)
投射レンズ	F = 1.94 ~ 2.23, f = 12.81mm ~ 16.74mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	28" ~ 300" (72cm ~ 762cm)
投射距離	1.0m ~ 8.0m (3.3' ~ 26.4')
ランプタイプ	225 W ランプ
オーディオ	3W x 1 内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅 x 奥行き x 高さ)(プロジェクターの脚を含む)	313mm x 272.4mm x 110.7mm (12.3" x 10.7" x 4.4")
消費電力	標準モード:265 W ± 10% (110 VAC 時)ECO モード:205W ± 10% (110 VAC 時)スタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
VGA IN	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック入力	V
3.5 mm オーディ オジャック出力	V
5V DC 出力	V
HDMI 1	V
HDMI 2	V

注意1：設計および仕様は、予告なく変更されることがあります。

注意2：* 機能はモデル定義によって異なります。

解像度 1920 x 1080 1080p解像度

- 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9、L.Box
光学ズーム比	1.1X
投射比 1.50~1.66 (60"@2m)
投射レンズ	F=1.98~2.02,f=15.84mm~17.44mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	27"~301"(69cm~765cm)
投射距離	1.0m~10m (3.3'~32.7')
ランプタイプ	220Wまたは240Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.9Kg (6.4 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×113.7mm (12.3"×9.4"×4.5")
消費電力	ノーマルモード:275Wまたは290W±10%@110VACECOモード:205Wまたは210W±10%@110VAC待機状態<0.5W

I/O コネクタ	X1528H/DF608/V65F/AF620/EV-F58/BS-427/DX527/KF321/H6546BD/H6546BD+/H6546ABD/X159H/D1P1915/X1528K/H6546BDK/X1528HP/X1531/X1528HK/X1531K/X1528PK	X1527i/D656Di/V60Fi/AF610i/EV-F57i/BS-425i/DX525i/KW320i/H6541BDi/H6541BDi+/H6542ABDi/D1P1909/X1528i/DF608i/V65Fi/AF620i/EV-F58i/BS-427i/DX527i/KF321i/H6546BDi/H6546BDi+/H6546ABDi/D1P1909/H6542ABDi/M457i/X1528Ki/H6546BDKi/X1528HPi/X1531i/X1528HKi/X1531Ki/X1528STi/X1528ic/H6546Ki/ H6541Ki/H6555AKi/E558Ki/H6542BDi/H6546i/H6546ic/X1528Kic/GS511	H6546/X1528/H6546i/H6546ic/X1528i/X1528ic/GS511	X1527HK/H6541BDK/H6541ic/H6541id
電源ソケット	V	V	V	V
VGA IN	V	V	V	X
HDMI	V	X	V	X
HDMI 1	X	V	V	V
HDMI 2 X V V V
コンポジットビデオ	V V V X
RS232 V V V V
3.5 mm オーディオジャック入力	V V V V
3.5 mm オーディオジャック出力	V V V V
5V DC出力	V V V V
USB A1 (ワイヤレスドングル)	V V X X
VGA 出力	V X V X

注意1：設計および仕様は、予告なく変更されることがあります。

注意2：* 機能はモデル定義によって異なります。

解像度 WUXGA解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比	自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.1X
投射比 1.47~1.62 (63"@2m)
投射レンズ F=2.1~2.31, f=15.59~17.14mm, 手動ズームおよびフォーカス
投射スクリーンサイズ 20対(厚3 m)-300" (762cm)
投射距離	1.0m~9.5m (3.3'~31.2')
ランプタイプ	250Wランプ
オーディオ	3W×1内蔵スピーカー出力
重量	2.8 Kg (6.17 ポンド)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×110.7mm (12.3"×9.4"×4.3")
消費電力	標準モード:300 W±10% (110 VAC時)ECOモード:210 W±10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
VGA IN	V
HDMI	V
コンポジットビデオ	V
3.5 mm オーディオジャック入力	V
5V DC 出力	V

注意1：設計および仕様は、予告なく変更されることがあります。

注意2：* 機能はモデル定義によって異なります。

H6540BD/X1623H/E156D/D860D/HE-806J/EV-WU80H/GM532/V50U/VH-432/AU540/DX620/BS-520/KU330/D1P1719/DWU1729

解像度 WUXGA 解像度 - 最大：UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)

アスペクト比自動、4:3、16:9、L.Box
光学ズーム比	1.3X
投射比 1.58~2.06 (59"@2m)
投射レンズ	F=2.37~2.78,f=16.91mm~21.60mm,手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	27"~300"(69cm~762cm)
投射距離	1.0m~10.2m (3.3'~33.6')
ランプタイプ	250Wランプ
オーディオ	10W×1内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅×奥行き×高さ)(プロジェクターの脚を含む)	313mm×240mm×110.7mm (12.3"×9.4"×4.3")
消費電力	標準モード:300 W±10%(110 VAC時)ECOモード:210 W±10%@110 VACSタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
VGA IN	V
HDMI 2	V
HDMI 1	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック入力	V
3.5 mm オーディ オジャック出力	V
5V DC 出力	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2:* 機能はモデル定義により異なります。

解像度 1920 x 1080 1080p 解像度
	最大:UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)
アスペクト比 自動、4:3、16:9、L.Box
光学ズーム比	1.0X
投射比	0.5 (91"@1.0m)
投射レンズ F = 2.8, f = 7.51mm, 手動焦点
投射スクリーンサイズ 45対角303" (115cm ~ 770cm)
投射距離	0.5m ~ 3.4m (1.6' ~ 11.0')
ランプタイプ 240W ランプ
オーディオ	3W x 1 内蔵スピーカー出力
重量	2.95 Kg (6.5 ポンド)
寸法(幅 x 奥行き x 高さ)(プロジェクターの脚を含む)	313mm x 240mm x 113.7mm (12.3" x 9.4" x 4.5")
消費電力	標準モード:275 W ± 10% @ 110 VAECO モード:205W ± 10% (110 VAC 時)スタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
VGA IN	V
HDMI 1	V
HDMI 2	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック入力	V
3.5 mm オーディ オジャック出力	V
5V DC 出力	V
USB A1 (ワイヤレスドングル)	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

HV532/D1P1718

解像度 WUXGA 解像度
	最大: UXGA (1600 x 1200)、WSXGA+ (1680 x 1050)、1080p (1920 x 1080)、WUXGA-RB (1920 x 1200)
アスペクト比	自動、全画面、4:3、16:9、L.Box
光学ズーム比	1.3X
投射比 1.21 ~ 1.59 (77"@2m)
投射レンズ	F = 1.94 ~ 2.23, f = 12.81mm ~ 16.74mm, 手動ズームおよびフォーカス
投射スクリーンサイズ(対角)	35" ~ 300" (89cm ~ 762cm)
投射距離	1.0m ~ 7.8m (3.3' ~ 25.6')
ランプタイプ	250W ランプ
オーディ オ	10W x 1 内蔵スピーカー出力
重量	3.1 Kg (6.83 lbs)
寸法(幅x奥行きx高さ)(プロジェクターの脚を含む)	313mm x 272.4mm x 110.7mm (12.3" x 10.7" x 4.4")
消費電力	標準モード: 300 W ± 10% (110 VAC時)ECO モード: 210 W ± 10% @ 110 VACSタンバイモード<0.5 W

I/O コネクタ
電源 ソケット	V
コンポジットビデオ	V
RS232	V
3.5 mm オーディ オジャック出力	V
5V DC 出力	V
HDMI 1	V
HDMI 2	V
VGA IN 1	V
VGA IN 2	V
VGA 出力	V
AUDIO IN 1	V
AUDIO IN 2	V
3D SYNC	V

注意 1: 設計と仕様は、予告なしに変更することがあります。

注意 2: * 機能はモデル定義により異なります。

互換 モード

A. VGA アナログ

1 V G A アナログ - PC 信号

モード 解像度		垂直周波数 [Hz] 水平周波数 [KHz]
VGA 640x480 60 31.5
	640x480 72 37.9
	640x480 75 37.5
	640x480 85 43.3
	640x480 120 61.9
SVGA 800x600 56 35.1
	800x600 60 37.9
	800x600 72 48.1
	800x600 75 46.9
	800x600 85 53.7
	800x600 120 77.4
XGA 1024x768 60 48.4
	1024x768 70 56.5
	1024x768 75 60.0
	1024x768 85 68.7
	1024x768	120 99.0
SXGA	1152x864 70 63.8
	1152x864 75 67.5
	1152x864 85 77.1
	1280x1024	60 64.0
	1280x1024	72 77.0
	1280x1024	75 80.0
	1280x1024	85 91.1
QuadVGA	1280x960 60 60.0
	1280x960 75 75.2
SXGA+	1400x1050	60	65.3
UXGA	1600x1200	60 75.0
PowerBook G4	640x480 60 31.4
PowerBook G4	640x480	66.6(67)	34.9
PowerBook G4	800x600 60 37.9
PowerBook G4	1024x768 60 48.4
PowerBook G4	1152x870 75 68.7
PowerBook G4	1280x960 75 75.0
i Mac DV (G3)	1024x768	75 60.0

2 VGA アナログ - 拡張ワイドタイミング

モード 解像度		垂直周波数 [Hz] 水平周波数 [KHz]
WXGA	1280x768	60	47.8
	1280x768	75	60.3
	1280x768	85	68.6
	1280x720	60	44.8
	1280x720	120	92.9
	1280x800	60	49.6
	1280x800	119.909	101.6
	1920x1200	60	74
	1440x900	60	59.9
WSXGA+	1680x1050	60	65.3
	1920x1080(1080P)	60	67.5
	1366x768	60	47.7
WUXGA	1920x1200-RB	59.94	74.04

3 VGA アナログ - コンポジット信号

モード解	像度	垂直周波数 [Hz] 水	平周波数 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i	720x576 (1440x576)	50 (25)	15.6
480p	720x480	59.94	31.5
576p	720x576	50	31.3
720p	1280x720	60	45.0
720p	1280x720	50	37.5
1080i	1920x1080	60 (30)	33.8
1080i	1920x1080	50 (25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3

B. HDMI デジタル

1 HDMI - PC 信号

モード 解像度		垂直周波数 [Hz] 水平周波数 [KHz]
VGA	640x480	60	31.5
	640x480	72	37.9
	640x480	75	37.5
	640x480	85	43.3
	640x480 120	61.9
SVGA 800x600	56 35.1
	800x600 60 3	7.9
	800x600 72 4	8.1
	800x600 75 4	6.9
	800x600 85 5	3.7
	800x600 120	77.4
XGA 1024x768	60 48.4
	1024x768 70	56.5
	1024x768 75	60.0
	1024x768 85	68.7
	1024x768 120	99.0
SXGA 1152x864	70 63.8
	1152x864 75	67.5
	1152x864 85	77.1
	1280x1024 60	64.0
	1280x1024 72	77.0
	1280x1024 75	80.0
	1280x1024 85	91.1
QuadVGA 1280x960	60 60.0
	1280x960 75	75.2
SXGA+ 1400x1050	60 65.3
UXGA 1600x1200	60 75.0
PowerBook G4 640x480	60 31.4
PowerBook G4 640x480		66.6(67)	34.9
PowerBook G4	800x600 60 3	7.9
PowerBook G4	1024x768 60	48.4
PowerBook G4	1152x870 75	68.7
PowerBook G4	1280x960 75	75.0
i Mac DV (G3) 1024x768		75 60.0

2 HDMI - 拡張 ワイドタイミング

モード	解像度	垂直周波数 [Hz]	水平周波数 [KHz]
WXGA	1280x768	60	47.8
	1280x768 75	60.3
	1280x768 85	68.6
	1280x720 60	44.8
	1280x720 120	92.9
	1280x800 60	49.6
	1280x800-RB	119.909	101.6
	1440x900 60	59.9
	1920x1200 60	74
WSXGA+ 1680x1050 60 65.3
	1920x1080(1080P)	60 67.5
	1920x1080(1080P)	50 56.3
	1366x768 60	47.7
WUXGA 1920x1200-RB 59.94 74.04

3 HDMI - ビデオ信号

モード解	像度	垂直周波数 [Hz] 水	平周波数 [KHz]
480i	720x480 (1440x480)	59.94 (29.97)	15.7
576i	720x576 (1440x576)	50 (25)	15.6
480p	720x480	59.94	31.5
576p	720x576	50	31.3
720p	1280x720	60	45.0
720p	1280x720	50	37.5
1080i	1920x1080	60 (30)	33.8
1080i	1920x1080	50 (25)	28.1
1080p	1920x1080	23.97/24	27.0
1080p	1920x1080	25	28.1
1080p	1920x1080	29.97/30	33.8
1080p	1920x1080	60	67.5
1080p	1920x1080	50	56.3
1080p	1920x1200-RB	59.94	74.04
4K	3840x2160	60	135
	3840x2160	24 54
	3840x2160	25	56.25
	3840x2160	30 67.5
	3840x2160	50	112.5
	4096x2160	60	140
	4096x2160	24 60
	4096x2160	25 61.5
	4096x2160	30 75.5
	4096x2160	50	119

4 HDMI - 1.4a 3D タイミング

モード	解像度	垂直周波数 [Hz]	水平周波数 [KHz]
720p(コマ圧縮)	1280 x 720	50	37.5
720p(コマ圧縮)	1280 x 720	60	45.0
1080p(コマ圧縮)	1920 x 1080 24		27.0

720p(コマ圧縮)	1280 x 720 50	37.5
720p(コマ圧縮)	1280 x 720 60 45.0
1080i(上と下)	1920 x 1080 50 (25) 28.1
1080i(上と下)	1920 x 1080 60 (30) 33.8
1080p(上と下)	1920 x 1080 24 27.0
1080p(上と下)	1920 x 1080 50 56.3
1080p(上と下)	1920 x 1080 60 67.5
720p(左右の半分)	1280 x 720 60 45.0
1080i(左右の半分)	1920 x 1080 50 (25) 28.1
1080i(左右の半分)	1920 x 1080 60 (30) 33.8
1080p(左右の半分)	1920 x 1080 50 56.3
1080p(左右の半分)	1920 x 1080 60 67.5
グラフィックソースタ幅制限	水平走査周波数:	15k - 100 kHz
	モニ 垂直走査周波数:	24-120 Hz
	最大ピクセルレー	アナログ : 165 MHz デジタル : 16 5MHz

注意：機能はモデル定義により異なります。

規制と安全に関する通知

FCC 通知

本装置は、FCC 基準パート 15 に準ずる Class B のデジタル電子機器の制限事項に準拠しています。これらの制限事項は、住宅地域で使用した場合に生じる電磁障害を規制するために制定されたものです。本装置は高周波エネルギーを生成し使用しています。また、高周波エネルギーを放射する可能性があります。指示に従って正しく設置しなかった場合は、無線通信に障害を及ぼす可能性があります。

しかしながら、特定の設置状況においては電波障害を起こさないとは限りません。本装置がラジオやテレビの受信に障害を与えていないかを確認するには、本装置の電源をオンオフしてみてください。受信障害が発生している場合には、以下の方法で受信障害を改善することをお勧めします。

受信アンテナの方向または設置位置を変える。

• 本装置と受信機の距離を離す。
• 本装置と受信機の電源系列を別の回路にする。
• 販売店やラジオ/ビデオの専門技術者に問い合わせる。
• 通知：シールドされたケーブル

通知：シールドされたケーブル

他のコンピュータ装置に対する接続はすべて、FCC規制に準拠するためにシールドされたケーブルを使用して行う必要があります。

通知：周辺機器

Class B制限への準拠を認定された周辺機器（入出力デバイス、端末、プリンタな

ど）のみが本機器に接続できます。認定されていない周辺機器で操作すると、ラジオやテレビの受信に障害が及ぶ可能性があります。

注意

FCC準拠に責任を持つ第三者からの明確な許可を受けることなく、本体に承認されていない変更や改造が行われた場合には、本装置を使用する権利が失われることがあります。

操作条件

本製品はFCC規則パート15に準拠しています。操作は次の2つの条件に従います：(1) 電波障害を起こさないこと、(2) 誤動作の原因となる電波障害を含む、受信されたすべての電波障害に対して正常に動作すること。

通知：カナダのユーザー

このClass Bデジタル機器はカナダICES-003に準拠しています。

ロシア/ウクライナの規制認証への準拠

無線装置の規制通知

注意：以下の規制情報は、ワイヤレスLANとBluetoothの両方またはそのいずれかを搭載したモデル用です。

全般

本製品は、ワイヤレス使用を承認された国または地域の無線周波数および安全基準に準拠しています。設定によっては、本製品には（ワイヤレスLANとBluetooth

モジュールの両方またはそのいずれかなどの）ワイヤレス無線デバイスが含まれる

こともあれば含まれないこともあります。

カナダ — 免許取得免除低電力無線通信機器（RSS-247）

a 一般情報

操作は次の2つの条件に規制されます：

1. 電波障害を起こさないこと、
2. 誤動作の原因となる電波障害を含む、受信されたすべての干渉に対して正常に動作すること。

b 2.4 GHz 帯域での操作

認可されたサービスへの電波障害を防ぐために、本デバイスは屋外での取り付けには使用許可が必要です。

適用可能な国のリスト

本デバイスは使用する国の規制と制約に厳密に従って使用される必要があります。使用する国の地方自治体にお問い合わせください。

http://ec.europa.eu/enterprise/rtte/implem.htm をご覧ください。

米国のリサイクル情報

Acer は、情報技術 (IT) 機器の所有者が不要になったときに責任を持って機器をリサイクルすることを奨励しています。Acer は、このプロセスで機器の所有者を支援するプログラムとサービスを提供しています。

IT 機器のリサイクルの詳細については、次の Web サイトを参照してください：
