使用説明書 TubeMeister 36 Head HUGHES & KETTNER

この度は Hughes & Kettner 製品をお買上げいただき有難うございました。

使用開始前に、安全のため下記の説明を良くお読み下さい。

・お読みになった後は、必ず保存しておいて下さい。

・ここに示した注意事項は、安全に関する重要な内容を記載していますので、下記の指示を必ず守って下さい。

・本書では危険や損害の程度を次の区分で表示し、説明しています。

警告	この表示を無視して、誤った取り扱いをすると使用者が死亡または重傷を負う可能性が想定される内容を表示しています。
注意	この表示を無視して、誤った取り扱いをすると使用者が障害を負う可能性、および物的損害のみの発生が想定される内容を表示しています。

・本書で使用する絵表示は、次のような意味です。

	警告 注意を促す内容があることをお知らせするものです。図の中に具体的な注意内容が描かれています。
	禁止の行為であることを告けるものです。図の中に具体的な禁止内容が描かれています。
	行為を強制したり表示したりする内容を告けるものです。図の中に具体的な指示内容が描かれています。

製品に記されているすべての注意書きに従って下さい。

雷が鳴っている時や長期間使用しない時は必ず電源を抜いて下さい。

延長コードをご使用になる場合は必ず容量に見合ったものをご使用下さい。

電源コードや電源アダプターは手荒に扱わないで下さい。定期的に断線していないか、あるいはその兆候がないかチェックして下さい。特に両端のモールドの部分に捻れがないか注意して下さい。電源コードや電源アダプターの上には何も置かないで下さい。通路にはコードがかからないように設置して下さい。

キャビネット内の空間、裏面や底面の穴は通気のために設けてあります。穴をふさいだり覆ったりないで下さい。十分な空間がないとオーバーヒートの原因になります。本製品をピレトインで設置する場合は、適切な冷却装置を必ずご使用下さい。 長時間大音量で演奏すると、耳に負担がかかり難聴になる危険があります。やむをえず必要な場合には、耳栓を使用するなどして、自衛手段を講じて下さい。

・この製品は水気のあるところではご使用にならないで下さい。

この製品を不安定な台車、スタンド またはテーブルなどの上に置かないで下さい。製品が落下して故障の原因となることがあります。

付属の電源コードや電源アダプター以外ご使用にならないで下さい。また、製品の裏面に表示してある電圧以外での使用は避けて下さい。

製品の上にドンクなど置かないで下さい。こぼれて故障や感電の原因になります。

絶対にご自分でカバーを開けて修理、改造等しないで下さい。製品の内部には高電圧の部分があり大変危険です。必ずお買上げになった販売店までお問い合わせ下さい。

・下記の場合ただちに電源を抜き必ず修理または点検に出して下さい。

*電源コード 電源アダプターまたはプラグが破損した場合。
*製品の上に液体がかかった場合。
*製品に水や雨がかかった場合。
*説明書通り操作しているにもかかわらず正常に作動しない場合。
*製品が落下した場合やキャビネットが破損した場合。
*音質等性能が著しく変化した場合。

・ヒューズを交換する際は、必ず同じ規格の物を使用して下さい。異なった規格の物を使用すると発火や故障の原因となります。

暖房機や電熱器、ストーブ等の熱を発生する機器アンプも含む)の近くで使用しないで下さい。

発火や感電を防くため、湿度の高いところや雨のあたるところではご使用にならないで下さい。キャビネットの隙間などから異物を入れたりしないで下さい。内部には専門家以外の方で修理できる箇所はございませんので、異常が発生した場合はお買上げになった販売店にご連絡下さい。

必ずアース接続を行って下さい。

・アース接続は必ず、コンセントにプラグを差し込む前に行って下さい。また、アース接続を外す場合は、必ずコンセントからプラグを抜いてから行って下さい。

アース端子付きコンセント

2P-3P変換器 電源コード アース線

Technology of Tone

1984年の会社設立以来、ヒュース氏とケトナー博士は、ある高い目的に全身全霊を捧げてきました。それは、比類なきトーンと抜群の操作性を併せ持ったギター・アンプの開発です。彼らの使命はテクノロジー・オブ・トーンの確立で、その信念はあらゆるテクノロジーを活用し、違いのわかるギタリストたちが刺激的なサウンドを手早く創り出せるようにすること。そして彼らは、四半世紀以上にわたって蓄積したチューブ・アンプ作りのノウハウを、TubeMeisterの超コンパクトなデザインに凝縮しました。1台1台のアンプに詰め込まれたテクノロジー・オブ・トーンは、チューブが生み出すトーンに新たな時代をもたらします。

ステージでロックする時にも－自宅で練習する時にも－深夜に録音する時にも。

アンプをご使用になる前に

• アンプをご使用になる前にこの取扱説明書、特に安全のための注意書きをよくお読みください。
• 不適切な使用に起因する本器もしくは他の機器の損傷もしくは故障に対して、メーカー側は一切の責任を負いかねます。
• アンプを電源に接続する前に、POWERおよびSTANDBYのスイッチがオフになっていること、また、リアパネルに表示された電圧が、本器をご使用の地域の電源電圧と合っていることを確認してください。
• TubeMeister 36 の電源を入れる前の注意：非常に大きな音が出ます。大音量は聴覚障害の原因になる恐れがあります。

目次

1 接続およびコントロールの概要 70
2 標準的な設定および接続 74
3 MIDI 74
4 チューブ・セーフティ・コントロール (TSC) 76
5 仕様 78

Hughes & Kitcher TELE-Meister 36 LEAD CRUNCH GEAN OUTPUT

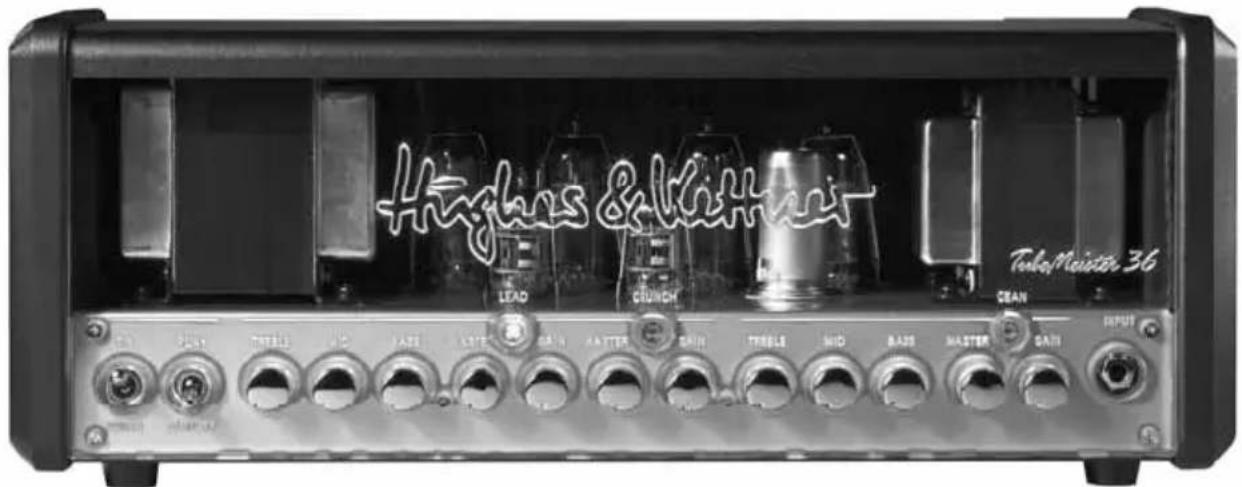

1 接続およびコントロールの概要 1.1 フロント・パネル

TubeMeister 36 には3つのチャンネルがあり、それぞれに専用のGAINとMASTERコントロールが用意されています。このGAINとMASTERは、3つのどのチャンネルのサウンド創りにおいても「陰」「陽」の関係を持っています。これらのチャンネルからサウンド創りの多くの可能性を引き出すためには、いろいろと実験してみるのが最良の方法です。手始めにPOWER SOAKを5Wモードに設定し、全てのノブを12時の位置に設定してみてください。その後、GAINとMASTERの設定の組み合わせをいろいろと変えてみて、プリアンプやパワーアンプのチューブが生み出す様々なディストーションのニュアンスをつかんでください。MASTERノブを絞ると乾いたサウンドになり、上げるとパワー・チューブが艶やかなディストーションを生み出します。TubeMeister 36のどのチャンネルも、入力信号に対して非常に敏感に反応します。ギター側でピックアップの選択やボリュームの設定を変えるだけでも、驚くほど幅広いサウンドの変化が得られます。

POWER/ON

このスイッチをONの側に倒すと、電源が入ります。アンプの照明が点灯し、チューブが暖まり始めます。

PLAY/STANDBYスイッチ

チューブが暖まるまで30秒待ってから、このSTANDBYスイッチをPLAY側に切り替えます。これでアンプは音が出せる状態になります。演奏を短時間中断する時には、チューブが動作温度を保つように、このSTANDBYスイッチだけをオフにしてください。そうすることにより、チューブはより長持ちします。

INPUT

6.3mm（1/4”）標準プラグの付いたシールド・ケーブルで、ギターをこの端子に接続します。

CLEANボタン

このボタンを押すと青いLEDが点灯し、クリーン・チャンネルが選択されます。

注意: 突然大きな音を出して周囲を驚かせないためにも、TubeMeisterの電源をオンにする時には、接続したギターのボリュームを絞りきっておくクリーン・チャンネルの入力感度を調節します。習慣を身に付けるようにしてください。

MASTER [CLEAN]

他のチャンネルの音量には影響を与えず、クリーン・チャンネルの音量だけを調節します。

BASS、MID、TREBLE [CLEAN]

パッシブ式の3バンド・トーン・コントロールです クリーン・チャンネルの低域、中域、高域の量を調節します。

CRUNCHボタン

このボタンを押すと黄色のLEDが点灯し、クランチ・チャンネルが選択されます。

GAIN [CRUNCH]

クランチ・チャンネルのチューブ・ディストーションの深さを調節します。

MASTER [CRUNCH]

他のチャンネルの音量には影響を与えず、クランチ・チャンネルの音量だけを調節します。

LEADボタン

このボタンを押すと赤色のLEDが点灯し、リード・チャンネルが選択されます。

GAIN [LEAD]

リード・チャンネルのチューブ・ディストーションの深さを調節します。

MASTER [LEAD]

リード・チャンネルの音量を調節します。

BASS、MID、TREBLE [CRUNCH/LEAD]

クランチおよびリードチャンネル共用のトーン・ントロールです。

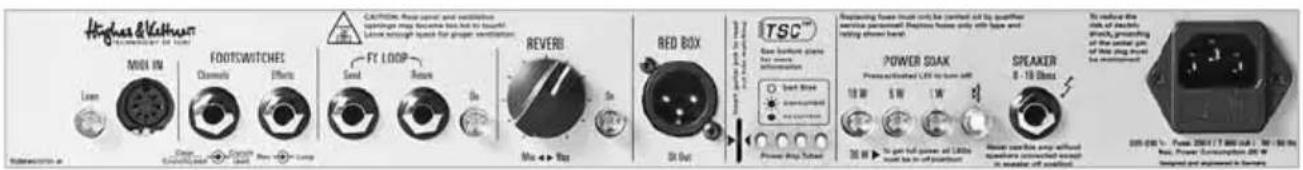

1.2 リア・パネル

MIDI IN端子およびLEARNボタン

MIDIによるコントロールについての詳細は、第3章を参照して下さい。

FOOTSWITCHES

CHANNELSおよびEFFECTSの切り替え

。用に、HUGHES & KETTNER社製FS-2などの、標準ステレオ端子を持った2連のフットスイッチが接続できます。

CHANNELS端子に接続した2連フットスイッチの1番目のスイッチは、CLEANと他のオーバードライブ・チャンネルを切り替えます。2番目のスイッチはCRUNCHとLEADのチャンネルを切り替えます。

EFFECTS端子に接続した2連フットスイッチの1番目のスイッチはREVERBのオンとオフ、2番目のスイッチはFX LOOPのオンとオフをそれぞれ切り替えます。

注意: フットスイッチがCHANNELS端子に接続されている場合、チャンネルはフットスイッチのみで選択できます。フロント・パネルのCHANNELSスイッチは、選択されたチャンネルを表示する機能だけを果たします。ただし、MIDIボードを接続している場合は、フロント・パネルでもチャンネルの選択が行えます。

参考:本器には、HUGHES & KETTNER社製FSM-432などのMIDIコントローラーやフットスイッチ・ボードも接続できます（第3章参照）。MIDIコントローラーを使えば、Power Soakの機能もこれまで経験したことのないようなサウンド創りのツールとして最大限に活用できますので、ぜひお試しください。MIDIコントローラーを使えば、チャンネルと出力、リバーブ、エフェクト・ループの様々な設定の組み合わせが、ボタン1つで呼び出せるようになります。

FX LOOP

このエフェクト・ループを使えば、外部エフェクトがシリーズ接続できます。SEND端子にはエフェクト・プロセッサーの入力、RETURN端子にはエフェクト・プロセッサーの出力をそれぞれ接続します。ONボタンでエフェクト・ループのン/オフを切り替えます。

参考: SEND端子からはプリアンプの出力信号が取り出せるので、ここには例えば外部のパワー・アンプやチューナーも接続できます。いっぽう、RETURN端子はTubeMeisterのパワー・アンプ入力としても利用できるので、POWER SOAKやRED BOXのレコーディング出力と組み合わせれば、あらゆる種類の音源のリアンプ用として、興味該当する項を参照して下さい）。深いサウンド創りにも活用できます。

音量を一定に保つには、特定のプログラムに対応したチャンネルを覚えておく必要があります。とはいえ、このような場合には、MIDIでプログラムとチャンネルを同時に切り替えるようにした方が良いでしょう。

REVERB

内蔵のデジタル・リバーブの深さをこのノブで調節します。リバーブは、オーバードライブ・チャンネルよりもCLEANチャンネルの方にはっきりかかるようにチューニングしてあります。リバーブのオン／オフの切り替えはONボタンで行います。この切り替えは2連のフットスイッチまたはMIDI経由でも行えます（詳しくは、それぞれに該当する項を参照して下さい）。深いサウンド創りにも活用できます。

エフェクト・ペダルをお持ちなら、"4ケーブル・メソッド"を試すのも良いでしょう。アンプの入力前に接続した時に最大の効果を発揮するエフェクターは、入力とギターの出力、出力とアンプの入力をそれぞれ接続します。いっぽう、EX LOOPに接続した時に最大の効果を発揮するエフェクターは、入力とアンプのFX SEND、出力とアンプのFX RETURNをそれぞれ接続します。こうすれば、プラスやフェイザーなどのモジュレーション系エフェクターはTubeMeister 36のプリアンプの前、リバーブやディレイといったアンビエント系のエフェクターはプリアンプの後に、それぞれ接続できます。アンプのモデリング機能を持ったマルチ・フェクターをお使いなら、出力はTubeMeister 36のFX RETURNに直接接続すると良いでしょう。

注意：アンプ・モデリングを通した信号は、Tube Meister 36のプリアンプを通さずに、FX RETURNに直接入力できます。ただしこの場合でも、プリアンプのチャンネルを切り替えると、新たに選択されたプリアンプから最良のトーンを引き出すために、パワー・アンプのサウンドも切り替わります。つまり、パワー・アンプしか使わない場合でも、チャンネルごとにサウンドが変わるのです！ あらかじめプログラムしたアンプ・モデリングのサウンドや接的な影響を及ぼします。アンプの出力を36W

RED BOX

Hughes & Kettner が開発したRED BOX にわたって、スピーカー・エミュレーション内蔵したギター用アナログDIボックスの業機とされてきました。RED BOXは、POWER 由で取り出したTubeMeister 36のスピーカの周波数特性を補正して、そのままミキコンソールに入力できるバランス信号にします。この信号でPAやスタジオ・モニターと、いかにもアンプらしいサウンドになり

重要:この信号をミキサーに送るには、マイク・ケーブルを使用して下さい。また、ミキサーのXLR入力はライン・レベルに設定して下さい。ミキシング・コンソールにXLRコネクターが無い場合、あるいは入力をライン・レベルに設定できない場合は、XLRコネクターを6.3mm標準コネクターに変換するアダプターを楽器店などで調達する必要があります。

注意:各チャンネルのMASTERノブの設定 や、POWER SOAKのモード設定は、音量により直 接的な影響を及ぼします。アンプの出力を36W

から18Wに切り替えると、SPEAKER出力と同様にRED BOXのDI出力のレベルも変わります。ただし、18Wから5W、1W、スピーカー・オフ（サイレント・レコーディング用）へと切り替えた場合には、出力の信号レベルは変わりません！ですから、たとえばライブでリードを取る時に音量を上げたい場合は、18Wから36Wに切り替える（MIDI経由で）という手があります。こうすると、RED BOXのDI出力(つまり、ミキシング・コンソールに送る信号)のレベルも同時に上がります。いっぽう、18Wから5W、1W、スピーカー・オフへと切り替えた場合、RED BOXの出力レベルが変わらないようにしてあるのには、きちんとした理由があります。これによって、リハーサルや家での練習、サイレント・レコーディングと使用状況が変わっても、MASTERノをいじらずに部屋のサイズに応じてスピーカー出力のレベルが調節できるからです。

ん。18Wボタンを押すと、TSC機能が2本の真空管の動作を停止し、出力が半分の18Wになります。5Wと1Wのボタンを押すと、出力エネルギーの一部が熱に変換され、スピーカー出力がそれぞれ5W、1Wへと減少します。スピーカー・オフのモードでは、全ての出力エネルギーが熱に変換され、アンプの音はミュートされます。POWER SOAKはただ音量を制御するだけの機能ではありません。この設定は、アンプのトーンやレスポンスにも影響します。パワー・チューブをあまり飽和させずに、レスポンスの速い芯のあるサウンドが欲しい場合には、POWER SOAKをフル・パワーに設定し、MASTERノブで音量を下げます。より粘りのあるチューブ・サチュレーション・サウンドを生かした、艶のあるクラシックなロック・サウンドが欲しい場合には、POWER SOAKで出力を下げ、MASTERノブを上げて、パワー・チューブに負荷をかけます。

TSC

MIDIボードを接続すると、チャンネルごとに異なるパワー・アンプ・モードが設定できます。この場TSC（チューブ・セイフティ・コントロー合、たとえばCRUNCHチャンネルを低いパワーのル）については後の章で解説しています。詳しくはモードに設定してMASTERを上げれば、パワー・第4章を参照して下さい。 アンプからクラシックなロック・トーンが得られま

POWER SOAK

アンプからクラシックなロック・トーンが得られます。いっぽう、LEADチャンネルをフル・パワーのモードに設定してMASTERを下げておけば、アンプからはよりモダンなサウンドが引き出せます。

これらのボタンでTubeMeister 36の出力を選択し、アンプの基本的な音量を設定します。この機能を使えば、小さな音量でもアンプをフルにドライブさせたサウンドが得られるので、

自宅のリビング・ルームで音を出しても近所に迷惑をかけずに済みます。また、サイレント・レコーディング機能を使えば、スピーカーから音を出さずに、ミキシング・コンソール経由で本物のチューレアンプをミュートするモードにした場合、Tube Meister 36のSPEAKER出力にスピーカーを接続する必要はありません。このモードはサイレント・レコーディング用に設定されているので、アンプの出力信号は余すところなくRED BOXの出力から取り出せます。パワーアンプを保護するために、TubeMeisterでは、SPEAKER出力端子からプラグを抜くと自動的にミュート回路が作動するように設計されています。

ブをドライブさせたトーンが得られます。昼夜を問わず、音を出さずに練習する場合は、ミキサーにヘッドフォンをつなげばギターの音がモニターできます。

"通常の"動作モード（出力36W）に設定されている場合、これらのボタンはどれも点灯しませ注意: 出力を36Wから18Wに下げた際には、TSCが1組のパワー・チューブの動作を停止させます（第4章を参照）。そのため、アンプを18W、5W、1Wおよびスピーカー・オフのモードに設定すると、必ずTSCのLEDが2つ点灯します。この場合、TSCは2本のチューブが動作を停止していることを示してい

るだけで、故障を検知したわけではありません。

注意:コンボ・タイプのアンプでは、この端子にはすでに内蔵スピーカーが接続されています。他のギ

重要:POWER SOAKのモードを手動で設定した場 ター・アンプ用キャビネットを使用する場 合は、内合、その設定は全てのチャンネルに影響します。し蔵スピーカーのプラグを抜いてください。

かし、MIDIで切り替える場合（第3章参照）は状況が全く違います。POWER SOAKのモードは、好み

のチャンネルの設定や別のMIDIプリセットとの セ付属の電源ケーブルをこのソケットに接続します ットで保存できます。つまり、フットボードのスイッ す。ソケットのすぐ隣には、電源ヒューズのホルダチを踏むだけで、アンプの出カレベルを切り替えらがあります。ヒューズが切れた場合は、必ず同れるのです。この場合はPOWER SOAKも、ステージじ規格のヒューズを使用し、交換作業は資格のあでクリエイティブなサウンド創りをするためのツーる技術者が行うようにしてください。ルのひとつとして使えることになります。

SPEAKER

ギター・アンプ用のスピーカー・キャビネ

ットをこの端子に接続します。インピーダンスの合計が8～16Ωの範囲内であれば、1本のスピーカー・コードで好きなキャビネットを好きなように組み合わせて接続できます。以下の方程式は、インピーダンスの異なる2台のキャビネット（R1およびR2）の合計インピーダンス（R）の計算法を示しています。

シリーズ（直列）接続: R = R1 + R2

例:8Ωのキャビネットが2台なら、インピーダンスの合計は16 Ωになります。ただし、現在では直列接続されるキャビネットはほとんど出回っていません。並列接続の方がはるかに一般的です。

パラレル（並列）配線: R = (R1 × R2) / (R1 + R2)

16Ω のボックスが2台なら、合計インピーダンスの計算は以下のようになります：

TubeMeister 36には、7ピンのMIDIポートが付いています。このうち2本のピンはファンタム電源の供給用で、20Vの直流が出ています。Hughes & Kettner社製FSM 432などのMIDI機器を接続すれば、機器の電源を壁のコンセントなどから別途調達する必要はありません。標準的な5ピン・コネクターは、ファンタム電源に接続されないので、通常のMIDIボードを接続するのに使用できます。

Tubemeister 36はMIDIでコントロールできるので、サウンドの切り替えやデータの保存のための便利な機能が利用できます。MIDI互換のコントローラーやフットボード、マルチエフェクターで多くのMIDIプリセットを駆使すれば（下記参照）、TubeMeister 36のディープなサウンドの世界を探り、以下の設定をあらゆる形で組み合わせ、フットスイッチ1個で呼び出せます。

CLEAN、CRUNCH、LEADの3つのチャンネルのうちの1つ

• FX LOOPのオン／オフ
• REVREBのオン／オフ
• 出力36WあるいはPOWER SOAKを通した
  18W、5W、1Wあるいはスピーカー・オフ

3.1 プログラミング

プログラミングはこの上なく簡単です。たとえばCRUNCHチャンネル、BOOSTとFX LOOPがオン、出力が18Wという設定の組み合わせで保存するなら、まずTubeMeister 36をこの組み合わせに設定します。次にMIDI LEARNボタンを押し（LEARN ボタンが点灯します）、この設定を保存したいプログラム・スロットに対応したMIDIボードのスイッチを押して、プログラム・ナンバーを送信します。すると、LEARNボタンが消灯して、TubeMeister 3が128個の内蔵プログラム・スロットのひとつにこの設定を保存し、フットボードのプリセットのひつに対応させたことを示します。LEARNボタンをもう一度押せば、設定を保存せずにプログラムの作業が中断できます。

TubeMeister 36が選択したMIDIチャンネル経由でプログラム・チェンジ・メッセージを受信すると（詳細は下記参照）、LEARNボタンが短い間点滅し、TubeMeister 36が新しい設定に切り替わります。

できます。

3.2 MIDI チャンネルの設定およびOMNIモードのオン／オフ

STANDBYスイッチをSTANDBY側に切り替え、FX LOOPとREVERBの両方のONボタンを同時に3秒間押し続けると、ボタンが点滅を始めます。

これによって、以下のLEDとボタンが、プログラミング用の特殊な機能を果たすようになります。

+1/数値増加ボタンとして機能します。工場出荷時にはMIDIチャンネルが1に設定されています。

18W

-1/数値減少ボタンとして機能します。

LEARN [MIDI]

OMNIモードのオン／オフを切り替えます。LEARN ボタンが点灯した状態では、全てのMIDIチャンネル経由のプログラム・チェンジ 信号を受信します（工場出荷時の設定）。このLEDが消えた状態では、選択したMIDIチャンネルを経由した信号のみを受信します。

注意：OMNIモードに設定すると、全てのチャンネルでMIDI信号を受信します。このモードは、お使いのフットボードがどのチャンネルに設定されているのかわからない場合などに便利です。

MIDI関連の設定時には、POWER SOAKの4つのLEDがMIDIチャンネルを表示します。以下の表を参考に、MIDIチャンネルを読み取って下さい。専門的には、バイナリー・コードと呼ばれる表示法です。

参考:この方法を使えば、ステージ上でも凝ったサウンド創りができます。たとえば、同じ自慢のトーンを18Wでリズム用、36Wでリード用に設定しておいて、両者を瞬時に切り替えることもできます。 あるいは、CLEANチャネルを36W、CRUNCHチャンネルを5W、LEADチャンネルを18Wといったように、各チャンネルを異なる出力に設定することも

MIDIチャンネル	18W	5W	1W		スピーカーOff
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

MIDI設定の作業を終了し、設定を保存するには、FX LOOPとREVERBの両方のONボタンを3秒以上押し続けます。両方のボタンが消灯し、アンプは通常の動作モードに戻ります。

3.3 工場出荷時の設定および、工場出荷時の設定に戻す方法(ファクトリー・リセット)

アンプを工場出荷時の設定に戻すには、REVERB ONとFX LOOP ONの両方のボタン間押し続け、MIDI LEARNボタンが点灯するのを待ちます。MIDI LEARNボタンから手を放すと、ボタンが1回点滅して、ファクトリー・リセットが正常に行われたことを示します。

工場出荷時の設定:

• OMNI ON
  • MIDI チャンネル 1

工場出荷時のサウンドの設定は以下の通りです。

MIDIプログラム	プリアンプチャンネル	最高アンプ出力	FXループ	リバーブ
1	クリーン	36 ワット	OFF	ON
2	クランチ	36 ワット	OFF	OFF
3	リード	36 ワット	OFF	OFF
4	クリーン	0 ワット	OFF	OFF
5	クリーン	18 ワット	OFF	ON
6	クランチ	18 ワット	OFF	OFF
7	リード	18 ワット	OFF	OFF
8	クリーン	0 ワット	OFF	OFF
9	クリーン	5 ワット	OFF	ON
10	クランチ	5 ワット	OFF	OFF
11	リード	5 ワット	OFF	OFF
12	クリーン	0 ワット	OFF	OFF
13	クリーン	1 ワット	OFF	ON
14	クランチ	1 ワット	OFF	OFF
15	リード	1 ワット	OFF	OFF
16	クリーン	0 ワット	OFF	OFF

4 TSC(チューブ・セーフティ・コントロール)

TSCはバイアスを調整し、アンプのトーンや性能を安定させ、チューブの寿命を延ばす機能です。この機能は自動的に常時作動するので、特に何もすることなく利用できます。

真空管の交換も、従来のアンプに比べてより早く、簡単かつ安全に行うことができます。故障の際ばかりでなく、異なるブランドの交換用チューブを比較する時にも非常に便利です。

注意: 真空管の交換は、資格を持った専門家の仕事です! TSCは専門家のバイアス調整の時間を節約するための機能です。

LEDは何を表示するのか？

それぞれのLEDは、同じ位置にあるチューブに対応しています。チューブの動作状況やバイアス・ポイントは、通常のギター・ピックで簡単に確認できます。

4.1 作動状態の自動表示:

作を停止して、もうひとつのペアのトーンに悪影響を及ぼさないようにしています。点灯したLEDに対応するチューブは交換の必要がありません。このLEDが点灯している間は、出力が36Wから18Wに低下しますが、演奏は続けられます。従来のアンプで同じ状況が発生すると、ヒューズが切れ、チューブとヒューズを交換するまで音は出せません。

全てのLEDが点灯している

アンプがスタンバイ・モードになっている間は、全てのLEDが点灯し続けます。STANDBYスイッチをPLAY側に切り替えて30秒ほどすると、LEDは消えます。LEDが点灯したままになっていれば、アノード・ヒューズが切れている可能性があり、専門家による交換が必要です。アンプの電源を入れた段階ですでにチューブが故障していると、アノードヒューズが切れることがあります。この場合、TSはアイドル電流を測定する時間がないので、故障したチューブの動作を停止します。

LEDが1個も点灯していない

パワー・チューブは正常に動作しています。

1個のLEDが点灯している

点灯しているLEDに対応した真空管が必要な電流を発生しておらず、動作が停止しています。数分作します。経ってもLEDが消えない場合は、このチューブを交換しなければなりません。

2個のLEDが点灯している

この場合、2つの状況が考えられます。これらのLEDに対応したチューブが必要な電流を発生しておらず、交換の必要があるか（"1個のLEDが点灯している"の項参照）、あるいはPOWER SOAKがオンになっています。後者の場合、2本のチューブは自動的にオフになっており、点灯した2つのLEDがその状態を示しています。

1個のLEDが点滅し、他の1個が点灯している

点滅しているLEDに対応したチューブに過電流が発生しています。このチューブは動作を停止しており、交換の必要があります。このタイプのパワー・アンプで最良のサウンドを得るためには、チューブがペアで動作する必要があります。そのため、故障したチューブとペアになるチューブの動

全4.2 手動による表示の読み取り

TSCでチューブのバイアス・ポイントをチェックすれば、ペアの真空管の特性が本当に合っているかどうかが確認できます。この作業は、アンプがオン（スタンバイ・モードではありません）の状態で、ピックをリアパネルのLEDの横にあるスロットに挿し込めば簡単にできます。ピックを挿すとLEDが点滅を始めますが、重要なのはLEDの点滅回数よりもむしろ、回数の差です。点滅回数の差が4回以内であれば、TSCが最適なサウンドを保証します。差が4回よりも大きい場合には、より良いトーンを得るために、マッチングの取れたペア・チューブと交換することをお勧めします。ただし、これはあくまでもトーンの問題で、技術的に見れば、アンプはチューブを交換しなくても安全に動

重要: チューブは内側の2本と外側の2本がそれぞれペアになっています。チューブを1本だけ交換する場合には、交換用のチューブの特性がペアになるチューブのそれと揃っていることを確認してください。全てのチューブを一度に交換する場合は、全ての特性が揃っていることを確認してください。以下の表は、Hughes & Kettner社によるチューフのレーティングとLEDの点滅回数の関係を示すものです。たとえば、TSCのLEDが6回点滅したチューブのペアには、レーティングS2のチューブが必要です。この表からは、レーティングS2のチューブのバイアス電圧は13Vだということもわかります。交換用のチューブは、お近くの契約店でお求めいただけます。チューブには、Hughes & Kettnerのレーティング(S1-S7、0-12)を表示したステッカーが貼られています。

フラッシュシグナル レーティング バイアス [V]
1			S	7	1	0
2	S6	10,6
3	S5	11,2
4	S4	11,8
5	S3	12,4
6			S	2	1	3
7	S1	13,6
8	0	14,2
9	1	14,8
10	2	15,4
11	3	16
12	4	16,6
13	5	17,2
14	6	17,8
15	7	18,4
16	8	19
17	9	19,6
18	10	20,2
19	11	20,8
20	12	21,4
21	*	22
22	*	22,6
23	*	23,2
24	*	23,8
25	*	24,4

5 技術データ

TubeMeister 36 ヘッドおよびコンボ
プリアンプチューブ:	3 x 12AX7 / ECC83
パワーチューブ:	4 x EL84
出力:	36 ワット
最大消費電力:	101 ワット
電源電圧許容範囲:	+ -10%
周辺温度範囲:	0^ +35^ °C
電源ヒューズ、100 ボルト:	250 V/T 1.25 A L
電源ヒューズ、120 ボルト:	250 V/T 1 A L
電源ヒューズ、220-230 ボルト:	250 V/T 630 mA L
電源ヒューズ、240 ボルト:	250 V/T 630 mA L
入力ジャック:	6.3 mm (1/4")、不均衡、1 MΩ
センド・ジャック:	6.3 mm (1/4")、不均衡、250 Ω,最高+6 dBV
リターン・ジャック:	6.3 mm (1/4")、不均衡、500 kΩ,-3 dBV
レッドボックス・アウト:	XLR、均衡、1360 Ω、max +6 dBV
スピーカーアウト:	6.3 mm (1/4")、8~16 Ω
フットスイッチ・チャンネル:	6.3 mm (1/4")、ステレオ、ヒント=チャンネル、リング=ブースト
フットスイッチ・エフェクト	6.3 mm (1/4")、ステレオ、ヒント=リバーブ、リング=FXループ
MIDI イン	7ピン、20 V DC ファントム電源、5ピン 互換性あり
TubeMeister 36 ヘッド
外形寸法:	171 x 446 x 152 mm
質量:	7,7 kg
TubeMeister 36 コンボ
外形寸法:	475 x 555 x 269 mm
質量:	19,3 kg
スピーカー:	12インチ Celestion Vintage 30
