使用説明書 B1 Maverick Rexing

[e-mail] or call us at [phone]. 日本のお客様は、 ご質問等がございましたら、[e-mail]までEメールでお 問合せください。Our support team will respond you as soon as possible.

01 レンズ（手動で調整可能）
02 USB 端子/Micro SDカードスロットカバー
03 IRアップ/ズームイン/上方向ボタン
04 IRダウン/ズームアウト/下方向ボタン
05 電源ボタン
06 ストラップホール

07 IR ライト
08 メニューボタン
09 モードボタン
10 シャッターボタン
11 バッテリーカバー

仕様

静止画サイズ	1 M (1280x960) / VGA (640x480)
ビデオサイズ	960P(1280x960@30FPS)/VGA(640x480@30FPS)
絞り	F 1.2 f=25mm
レンズ	FOV=10°、口径24mm
ディスプレイ	内部スクリーン2.31インチ(960x240)TFT,外部スクリーン 98x48mm
デジタルズーム	4倍
記憶媒体	Micro SDカード、最大32GBまで対応
夜間の撮影距離	200M-300M
弱光下での撮影距離	3m~無限
赤外ライト	3W、850nm、強い赤外線スポットライト、7レベル赤外調整
USBインターフェース	ミニ USB 2.0
電源	9V, 6xAA
動作温度	-20°C to 60°C
保管温度	-30°C to 70°C
製品のサイズ	約196*146*59mm
製品の重さ	約576g

カメラの操作

インストール

電池の取り付け

電池の取り付け

使用前に電池を装着してください。

1 本機の後ろ側にあるバッテリーカバーを開きます。
2 6個の単三電池を取り付けください。バッテリーの極性が正しいことを確認してください。
3 バッテリーカバーを閉じます。

注意:

• 製品に異なる種類の電池や、新しい電池と古い電池を同時に取りつけないでください。
• 電池の取り付け/取り外しを行うときは、必ずカメラの電源はオフにしてください。外部電源を使用する場合は、内蔵電池を取り外さないでください。

メモリーカードを挿入する

1 Micro SDカードを用意してください。 (最大32GB)。
2 スロットカバーを開いて、カードスロットを確認します。
3 Micro SDカードの向きが正しいことを確認して、スロットに挿入します。無理にカードを挿入しないでください。
4 使用前に、Micro SDカードをフォーマットします。フォーマットすることで、電池寿命が延び、シャッタースピードが速くなります。
5 カードをスロットから取り出すには、メモリーカードの端を静かに押し込みます。カードが少し飛び出たら、カードを取り出します。

注意:

• SDカードまたは電池を挿入または取り外す前に、カメラの電源がオフになっていることを確認してください。
• カメラは、SDメモリーカードが取り付けられていないと動作しません。

基本操作

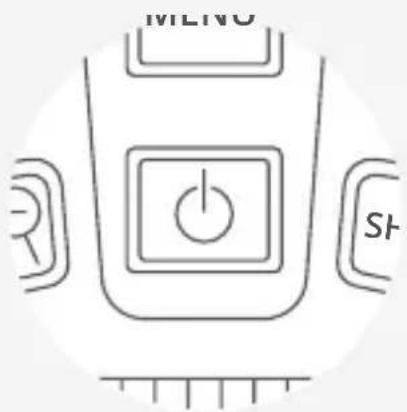

オン/オフ

電源ボタンを3秒間押し続けると、本機がオンになります。 また、電源ボタンを3秒間押し続けると、オフになります。

MENU ST

モードの変更

本機には、写真モード、ビデオモード、再生モードの3つのモードがあります。モードボタンを押して、異なるモードを切り替えます。

写 真モード 静止画を撮る

ビデオモード ビデオを録画する

再生モード 画像/ビデオファイルを再生する

写真を撮る

1 本機の電源をOnにすると、既定で写真モードになっています。写真モードでない場合は、モードボタンを押して、写真モードに切り替えます。

2 ズーム ボタンまたは ボタンを押し続けて写真をズームします。ズーム値はスクリーンで表示されます。

3 写真を撮る LCD画面で被写体を確認します。シャッターボタンを押して写真を撮ります。

基本操作

ビデオを録画する

1 機器をオンにしてから、モードボタンを押してビデオモードに切り替えます。
2 ズーム

ボタンまたは ボタンを押し続けて画像をズームします。

ズーム値はスクリーンで表示されます。

3 録画を開始する

LCD画面で被写体を確認します。シャッターボタンを押して録画を開始します。録画時間が、画面に表示されます。

4 撮影終了

再びシャッターボタンを押すと、録画を終了します。

メモリ容量がいっぱいになると、デバイスは自動的に録画を停止します。

注意

- 手動フォーカスについて: デバイスのレンズの左には「Far」と「Near」のマークが付いています。観察距離が遠い場合は、レンズを左に回します。観察距離が近い場合、レンズを右に回します。実際の観察距離に応じて最適な焦点距離を繰り返し調整できます。

- ビデオモードでは音がありません。観測距離が遠いため、遠距離から音を送ることはできません。

- 写真 / ビデオ モードで暗い環境で確認する際には、赤外線ライトをアクティブにするIRアップボタンを押すと、モノクロイメージでの撮影ができます。赤外線ライトの照度には7つのレベルがあり、IRアップボタンを押すとレベルが高くなり、IRダウンボタンでレベルが低くできます。

（電池の電圧が十分でない場合、赤外線ライトの照度レベルが自動的に下がります。赤外線ランプIRの照度レベルを最大の7にしたい場合は、残り容量が十分にある電池を使用してください。電池の電圧が半分の場合には照度レベルは5まで、電池の電圧が25%の場合には照度レベルは3までしか上げられません。電池の電圧が25%以下の場合には赤外線ランプIRをアクティブにすることができません。）

写真モードとビデオモードの設定メニュー

写真モードとビデオモードでは、メニューボタンを押すと設定を変更します。

メニュー	機能
写真解像度	画像解像度を設定する。選択肢:「1M 1280x960」/「VGA640x480」
ビデオ解像度	ビデオ解像度を設定する。選択肢:「960 1280x960」『640 640x480」
ナイトビジョンの感度	ナイトビジョンの感度を選択する。選択肢:「低」/「中 / 「高」。
電源周波数	光源の周波数による干渉を防ぐために、お住まいの地域に合った電力供給の周波数を設定します。選択肢:「50Hz」/「60Hz」。
自動電源オフ	電力を節約するために、一定時間操作をしなかった場合、本機の電源を自動的にOffにします。選択肢:「3分」/「5分」/「10分」/「オフ」。

写 真モードとビデオモードのメニュー

日付と時間	デバイスの日時を設定する。
日付スタンプ	写真またはビデオに日時印を追加する。選択肢:「オフ」/「日付」/「日付と時間」
言語	スクリーンの言語を選択する。選択肢:「英語」/「簡体字中国語」/「繁体字中国語」/「フランス語」/「オランダ語」/スペイン語」/「イタリア語」/「ポルトガル語」/「ドイツ語」/「ロシア語」/「日本語」/「韓国語」。
フォーマット	メモリカードをフォーマットすると、ロックされたファイルを含むすべてのファイルが削除されます。フォーマットする前に重要なファイルをコンピューターにコピーしてください。選択肢:「はい」/「いいえ」。
リセット	本機の設定を工場出荷時の状態にリセットする。選択肢:「はい」/「いいえ」。
ファームウェアバージョン	デバイスの現在のファームウェアバージョンを表示する。

再生モード

再生

1 電源をオンにしてモードボタンを押して再生モードに切り替えます。
2 上方向／下方向ボタンを押して写真/ビデオファイルを表示します。
3 ビデオを再生する

シャッターボタンを押して録画したビデオの再生を開始します。

もう一度シャッターボタンを押すと、一時停止します。

メニューボタンを押して現在のビデオの再生を停止します。

メニューボタンを押すと、ビデオの再生を中止します。再生モードでメニューボタンを押すと、ディスプレイに再生モードのメニューが表示されます。上方向/下方向ボタンで保護または削除を選択してから、ショットボタンを押すとサブメニューが表示されます。

再生モードのメニュー

最初の録画の後に、メインセンサーが反応するまでのカメラの待機時間を設定します。

選択した間隔のあいだ、カメラは画像や動画を記録しません。

これにより、メモリカードが同じ瞬間の録画で容量がいっぱいになるのを防ぎます。「5～60秒」または「1～60分」を選択できます。

メニュー	機能
ファイル保護	メモリーカード内の現在表示している1つのファイル、または全てのファイルの保護をします。選択肢:[1つのファイル保護On/1つのファイル保護Off]/[すべて保護On]/[すべて保護Off].
ファイル削除	一つまたはすべてのファイルを削除する。選択肢:「一つ削除」/「すべて削除」。

ファイルをコンピューターにダウンロードする

デバイスのメモリカードからコンピュータにファイルをダウンロードするには、2つの方法があります。

• メモリーカードをカードリーダーに挿入します。
• 付属のUSBケーブルを使用して、デバイスをコンピューターに接続します。

カードリーダーを使用する

1 メモリーカードをデバイスから取り出し、カードリーダーに挿入してコンピューターに接続します。

2 [マイコンピュータ]またはWindows エクスプローラを開き、メモリカードを表す「リムーバブルディスク」アイコンをダブルクリックします。

3 メモリカードからコンピューターの任意のディレクトリにファイルをコピーします。

デバイスをUSBケーブルでコンピューターに接続する

1 デバイスをオンにします。同梱されているUSBケーブルでパソコンと接続します。
2 デバイスをパソコンと接続すると、スクリーンに「MSDC」と表示されます。
3 [マイ コンピュータ]または [Windows エクスプローラ]を開きます。
4 「リムーバブルディスク」アイコンをダブルクリックして内容を表示させます。

「DCIM」という名前のフォルダに記録された静止画/ビデオのファイルが保存されています。

記録された静止画/ビデオのファイルをパソコンにコピーします。
