はじめに

動作環境

• M.2 NGFF SSD ドライブ
• 以下の要件を満たすコンピュータシステム：

• 利用可能なロープロファイルまたはフルプロファイルの拡張スロット (PCIまたはPCI Express)
• マザーボードに利用可能なSATAポート
• 電源機構上に空きSATA電源コネクタ

パッケージの 内容

• 1 x SATA - M.2 NGFF SSDアダプタ
- 1×フルプロファイルブラケット（インストール済み）
- 1xロープロファイルブラケット
- 2 x SSD取付用ネジ
- 2 x PCIスロットスタンドオフ

製品図

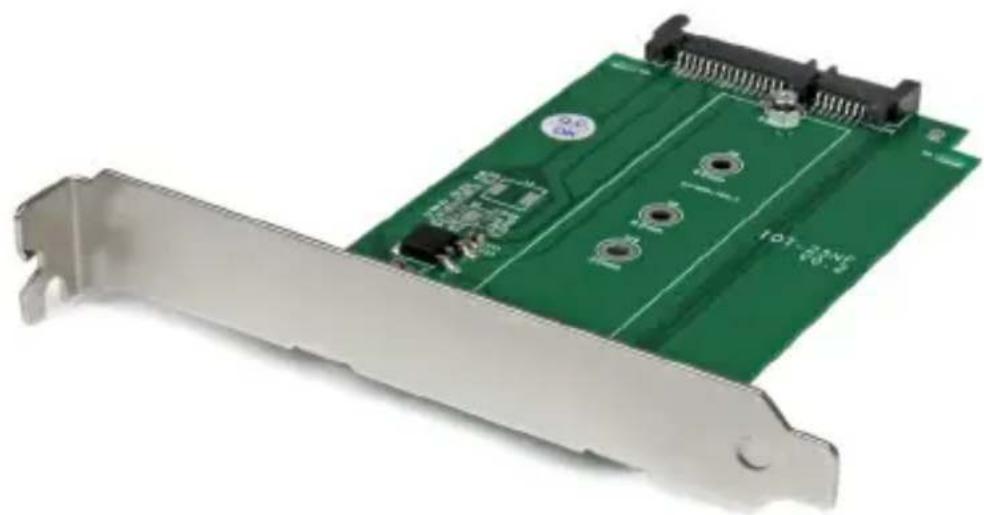

フロントビュー

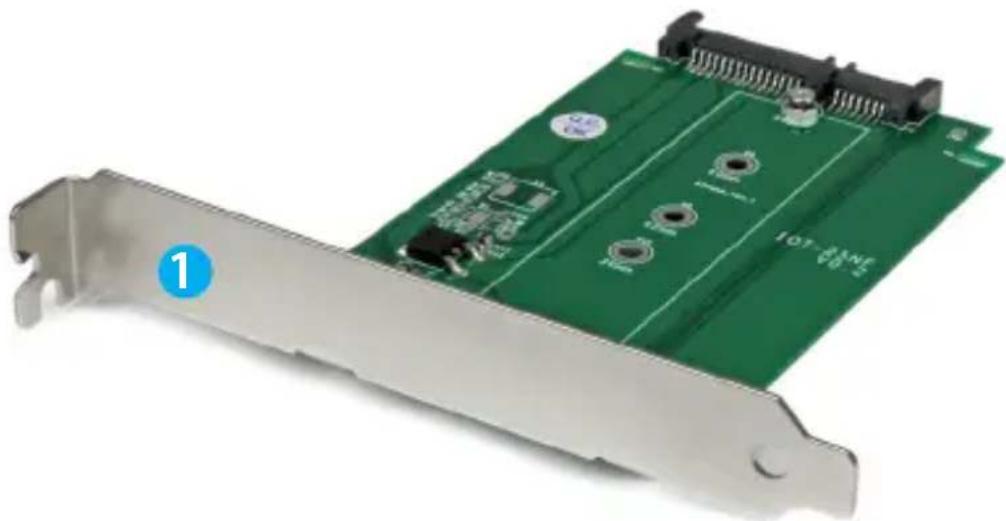

1. 取付用ブラケット（写真はフルプロファイル）

リアビュー

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

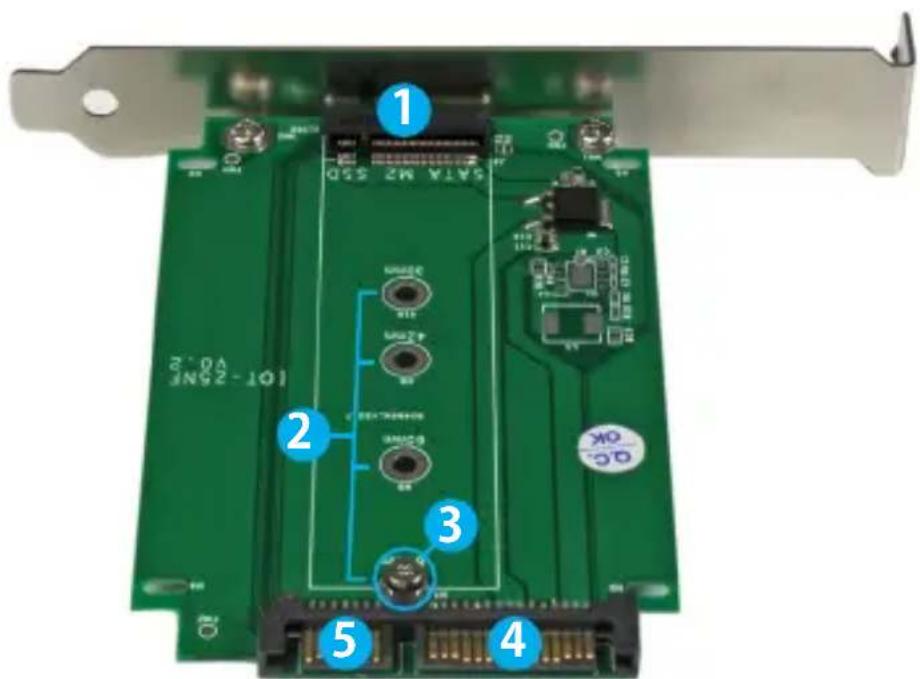

1. M.2 NGFFコネクタ
2. SSD取付用穴
3. SSDスタンドオフと取付用ネジ
4. SATA電源ポート
5. SATAデータポート

ユーザマニュアル

M.2 NGFF SSDのインストール手順

警告：

SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライブを慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

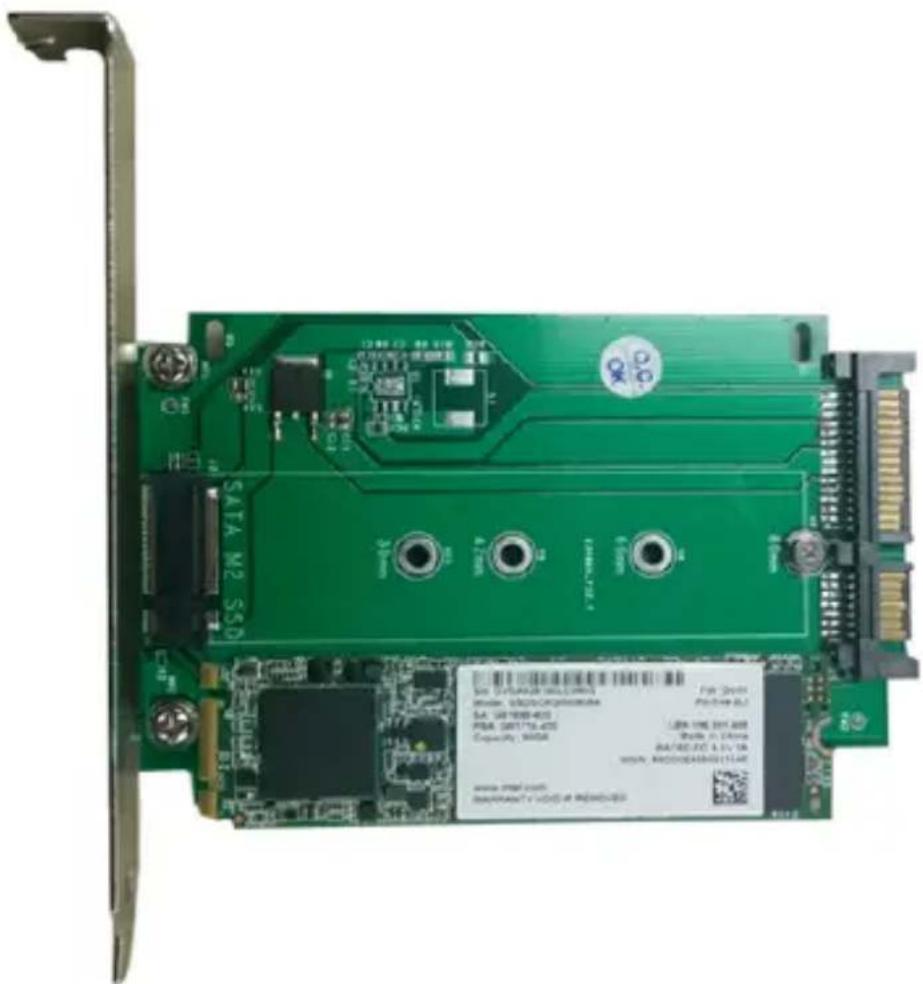

1. ドライブの長さを測ってSSD取付用ネジとスタンドオフを移動させる必要があるかどうか決めます。ボードには長さに対応する各ドライブタイプが記されていますが、お使いのドライブのタイプが不明な場合は、M.2（NGFF）SSDコネクタの隣にSSDを配置し、どのドライブ取付用穴がお使いのSSDの高さに適合するかを確認します。ネジとスタンドオフが既に正しい位置にインストールされている場合は、手順4に進んでください。

SATA M2 SSD SATA M2 SSD WIN: 10000-0000000000 SA: 1681939-400 PBA: 587715-400 Co#pity: 96058 WIN: 10000-0000000000 WIN: 10000-0000000000 WIN: 10000-0000000000 WIN: 10000-0000000000 WIN: 10000-0000000000 WIN: 10000-000000000 WIN: 10000-00000000 WIN: 10000-0000000 WIN: 10000-000 WIN: 100 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 1 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 2 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 3 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 4 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5 WIN: 5

1. （ドライブ取付用ネジとスタンドオフの移動が必要な場合のみ）小型の5mmレンチナットドライバ、またはラジオペンチ（別売り）で背面のSSDスタンドオフを固定ているナットを取り外します。

2. （ドライブ取付用ネジとスタンドオフの移動が必要な場合のみ）SSD取付用スタンドオフを取り外し、お使いのSSDに適合するドライブ取付用穴に再配置します。小型の5mmレンチ/ナットドライバ、またはラジオペンチを使って、ボード背面のナトを交換し所定の位置に固定します。

3. 付属のプラスドライバを使用して、SSD取付用スタンドオフ前面のSSD取付用ネジを取り外します。

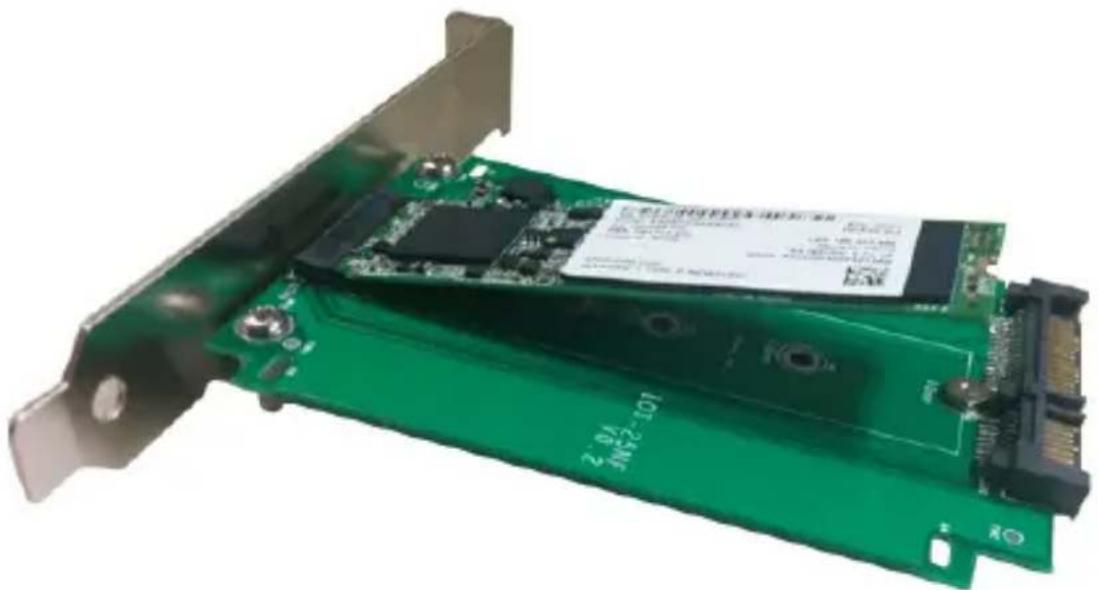

1. SSDのM.2コネクタをS32M2NGFFPEXの対応するM.2コネクタまでスライドさせます。

注意: M.2 SSD上のコネクタは、ドライブが一方向のみにフィットするよう加工されています。

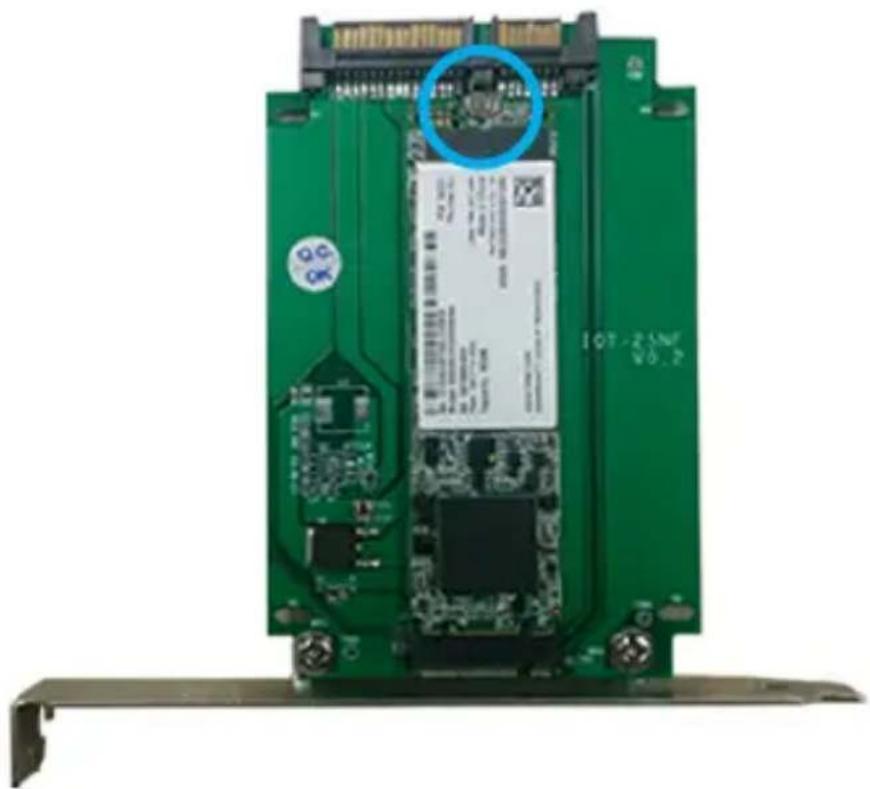

1. ドライブをSSDスタンドオフ側へ押し下げます。次に、付属のプラスドライバででSSDドライブとSSDスタンドオフの取付用穴に取り外したネジを通し締めます。

1. これでSSDがインストールされ、システムのインストール準備が整いました。

システムのインストール準備

S32M2NGFFPEXはロープロファイルとフルプロファイルのコンピューターシステムに取り付けることができます。お使いのコンピュータシステムのタイプに合うブラケットを選択してください。

(『ブラケットのインストール手順』を参照してください)

S32M2NGFFPEXはPCIスロットまたはPCI Expressスロットにインストールできます。アダプタをPCIスロットにインストールする場合は、PCIスタンドオフを使用する必要があります。

(『PCIスタンドオフのインストール手順』を参照してください)

ブラケットのインストール手順

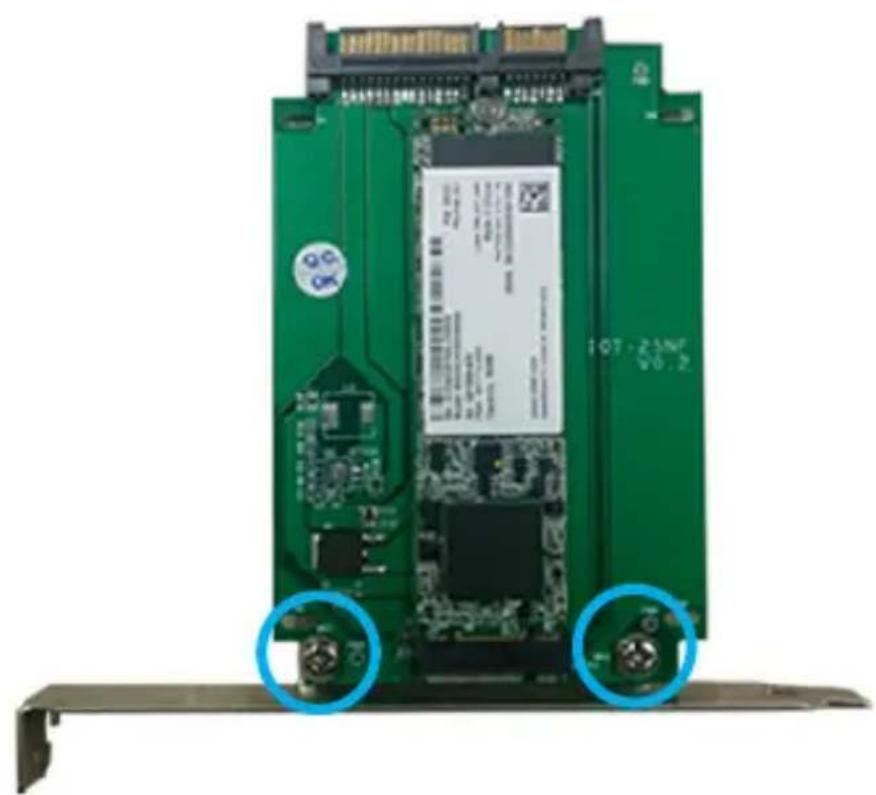

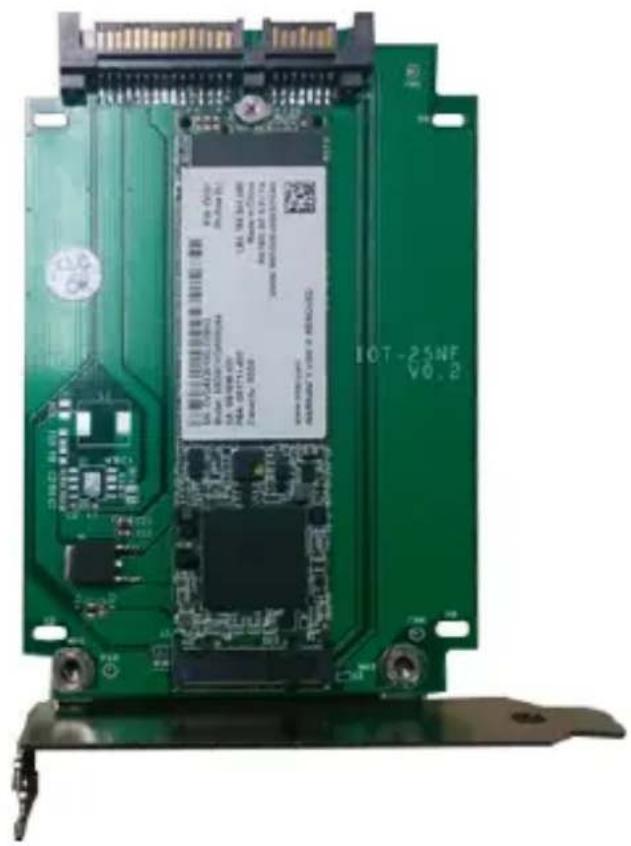

1. プラスドライバ（別売り。付属のネジドライバでは小さ過ぎます）を使用して、S32M2NGFFPEXボード上部からブラケット取付用ネジを外して不要なブラケットを取り外します。

1. 不要なブラケットを適合するブラケットと交換します。ブラケットの取付用穴とS32M2NGFFPEX底部のブラケット取付用穴の位置を揃えます。

IOT-25NF V0.2

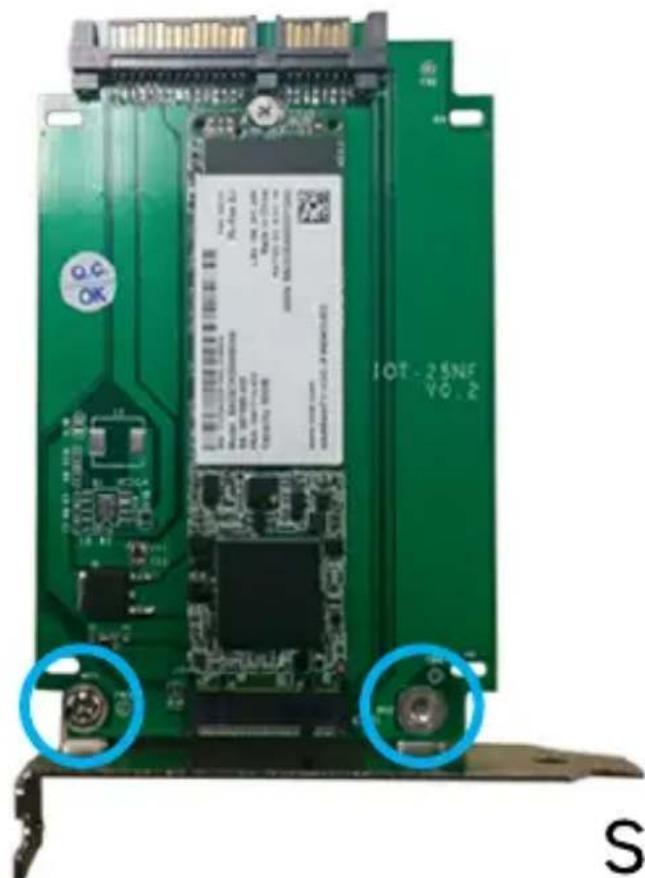

1. S32M2NGFFPEXの取付用穴と使用するブラケットの取付用穴にネジを通しプラスドライバ（別売り。付属のプラスドライバでは小さ過ぎます）で締め固定します。

1. プラケットのインストールはこれで完了です。

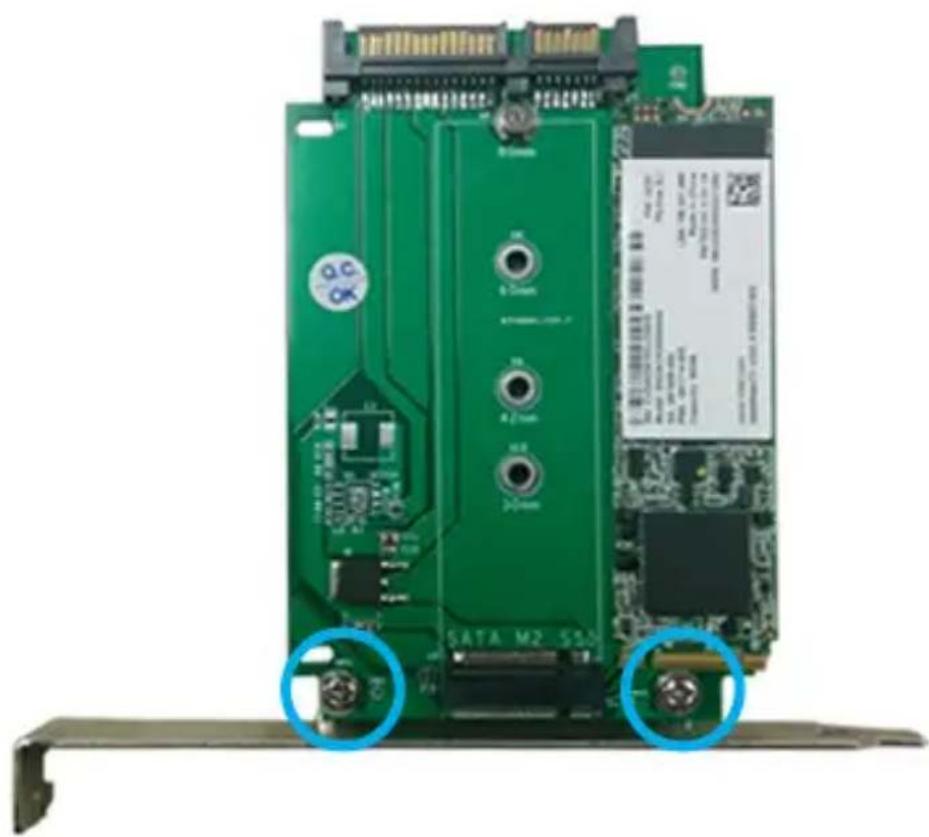

PCIスタンドオフのインストール手順（PCIスロットまたはほかのコンポーネントが存する場合のみ必要）

1. プラスドライバ（別売り。付属のネジドライバでは小さ過ぎます）を使用して、S32M2NGFFPEXボード上部からブラケット取付用ネジを外してブラケットを取り外します。

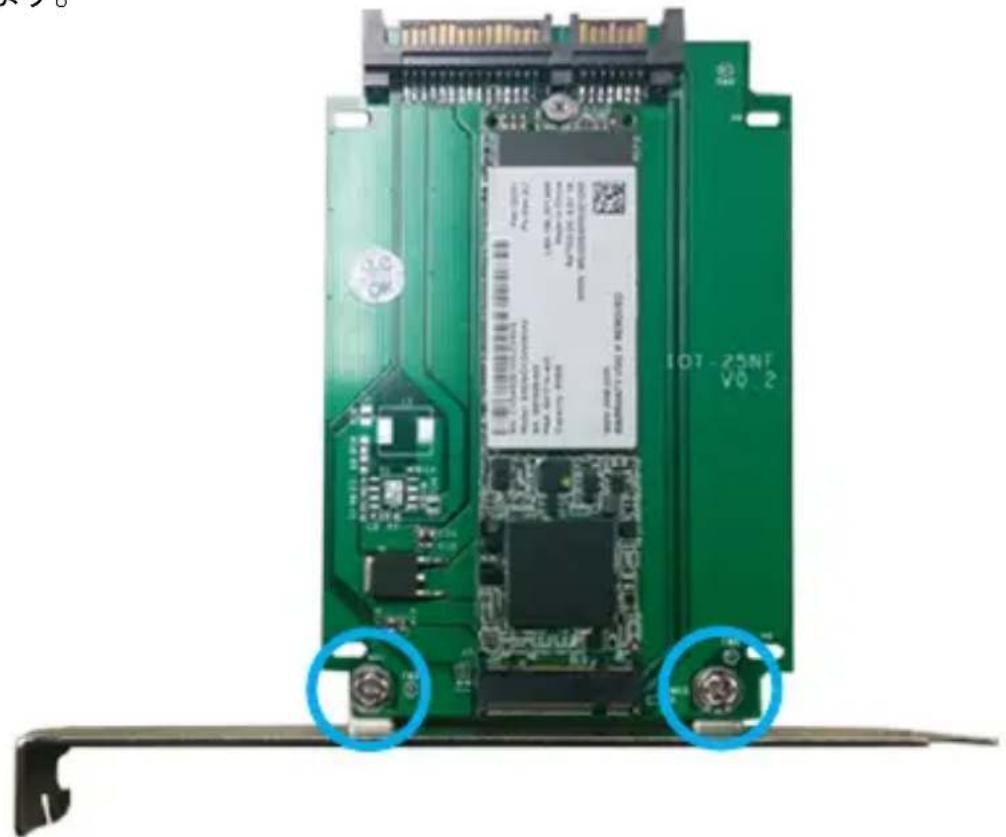

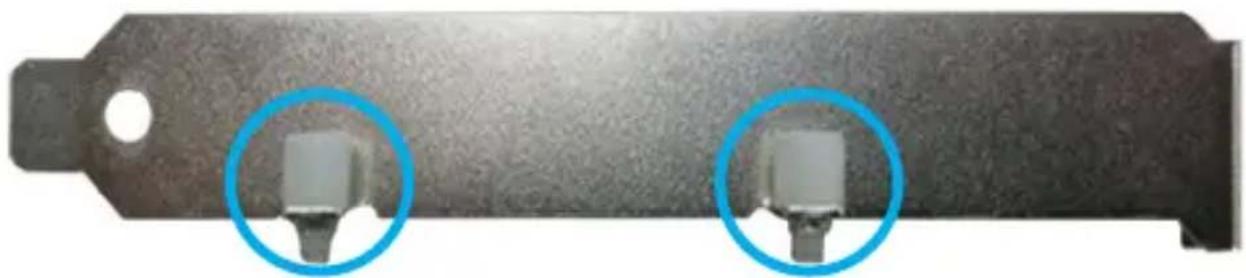

1. 親指と人差し指で、あるいはナットドライバを使用してブラケットのボード取付用穴にネジを通し、各PCIスロットスタンドオフを固定します。

1. S32M2NGFFPEXの取付用穴とブラケットに取り付けたPCIスロットスタンドオフにネジを通し、プラスドライバ（別売り。付属のプラスドライバでは小さ過ぎます）で締め固定します。

1. これでS32M2NGFFPEXをPCIスロットにインストール準備ができました。

システムのインストール手順

1. コンピューターケースを開き（詳細な手順はコンピューターケースのユーザマニュアルを参照してください）、M.2 NGFF SSDをインストールしたS32M2NGFFPEXを空き拡張スロットに取り付けます。
2. コンピューターケース用ネジ（別売り）と適当な対応ドライバ（別売り）を使用しす。ネジを取付用ブラケットのケース取付用穴とコンピューターケースに通し締めます（詳細は、コンピューターケースのユーザマニュアルを参照してください）。
3. SATAケーブルでマザーボードとS32M2NGFFPEXのSATAデータポートを接続します。
4. SATAケーブルで電源とS32M2NGFFPEXのSATA電源ポートを接続します。
5. コンピューターシステムのカバーを元に戻して、インストールを完了します。

HDDの初期化

M.2 NGFF SSDが新しいか空白の場合、使い始める前に初期化・フォーマット化が必要な場合があります。Windowsインターフェースでドライブを初期化するには、以下の手順に従ってください。

1. Windowsのメインデスクトップから、「マイコンピュータ」（Vista/7/8）をお使場合は「コンピュータ」）を右クリックし、「管理」を選択します。新しく開いたユータ管理」画面左側の「ディスク管理」を選択します。
2. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されるはずです。お使いのWindowsのバージョンにより、「MBR」または「GPT」ディス作成するオプションがあるかもしれません。GPT（GUIDパーティション）は古いバージョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。
3. 初期化が完了したら、「未割当」となっているディスクを指定し（一覧表示されてHDD容量を見て、正しいHDDが指定されているかどうかを確認します）、「未割当となっている セクションを右クリックし、「新規パーティション」を選択します。
4. 画面の指示に従って、希望のフォーマットにドライブを初期化します。
