使用説明書 SAT32M225 StarTech.com

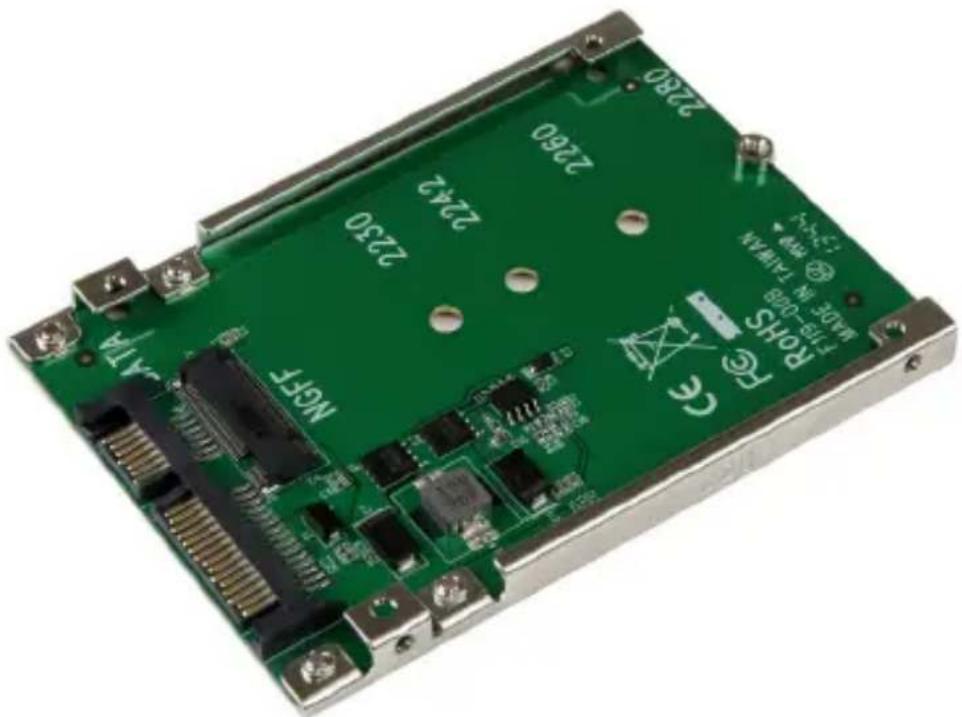

M.2 NGFF SSD - 2.5インチSATA SSDコンバーター

SAT32M225

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準 拠 ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。れらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図……1

フロントビュー....1
リアビュー....1

はじめに 2

パッケージの内容....2
動作環境....2

M.2 NGFF SSDのインストール手順……2

HDDの初期化....5

技術サポート 6

保証に関する情報……6

製品図

フロントビュー

2780 260 234 230 2242 2230 NGF 1 2 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51 53 55 57 59 61 63 65 67 69 71 73 75 77 79 81 83 85 87 89 91 93 95 97 99 101 103 105 107 109 111 113 115 117 119 121 123 125 127 129 131 133 135 137 139 141 143 145 147 149 151 153 155 157 159 161 163 165 167 169 171 173 175 177 179 181 183 185 187 189 191 193 195 197 199 201

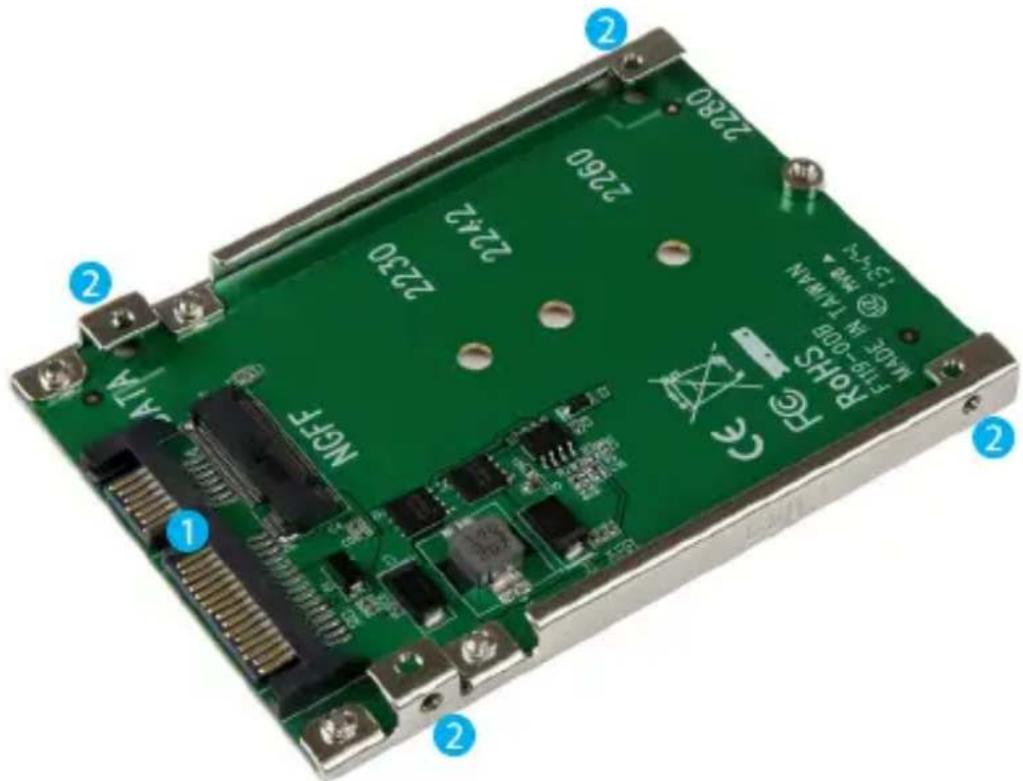

1. SATAデータ & 電源コンボ (7+15ピン)
2. 側面取付用穴

リアビュー

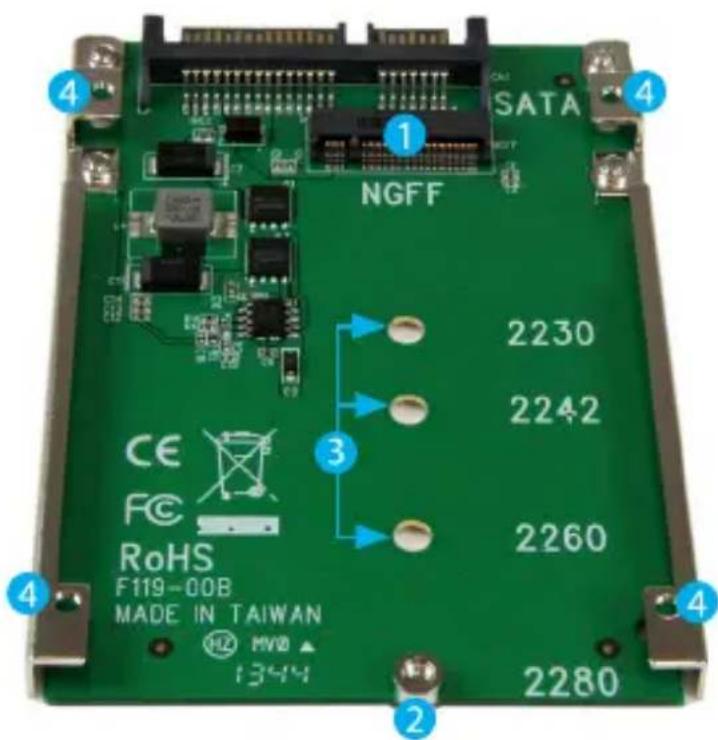

1. M.2 (NGFF) SSD コネクタ
2. ドライブ取付用金具
3. ドライブ長さ調節穴
4. 上部取付用穴

ユーザマニュアル

SATA NGFF 2230 2242 2260 2280 CE FC RoHS F119-00B MADE IN TAIWAN H2 MVD 1344

はじめに

パッケージの 内 容

• 1 x M.2 NGFF SSD - 2.5インチSATA SSDコンバーター
• 1x取り付けネジセット
• 1xインストールマニュアル

動作環境

• M.2 NGFF ドライブ
- SATAホ ストデ バ イス

M.2 NGFF SSDのインストール手順

警告! SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライブを慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

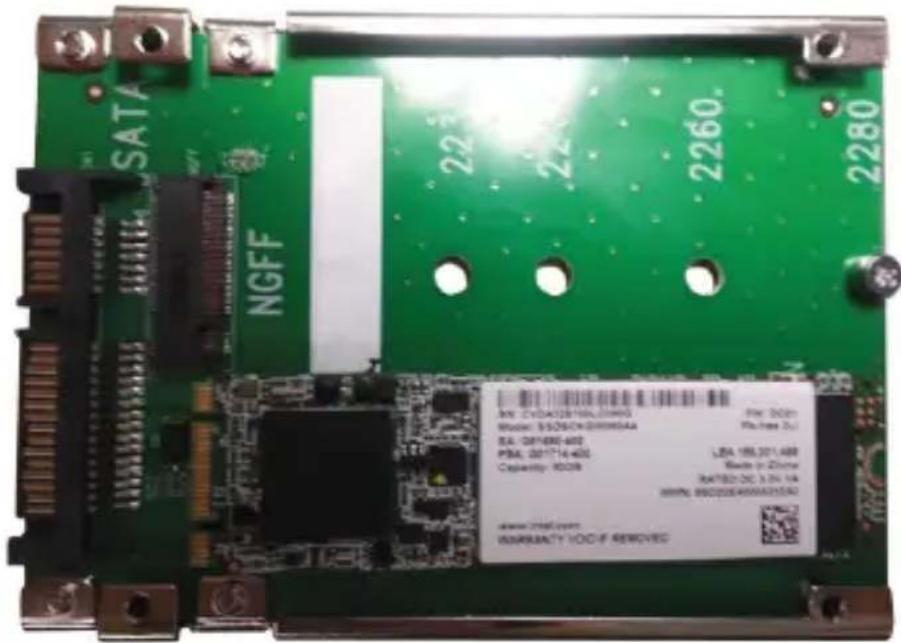

1. ドライブの長さを測ってドライブ取付用金具を移動させる必要があるかどうか決めます。ボードには長さに対応する各ドライブタイプが記されていますが、お使いのドライブのタイプが不明な場合は、M.2(NGFF)SSDコネクタの隣にSSDを配置し、どのドライブ取付用穴がお使いのSSDの高さに適合するかを確認します。ドライブ取付用スタンドオフが既に正しい位置にインストールされている場合は、手順4に進んでください。

SATA NGFF 22 22 2260. 2280 RN: CVD435197610000 Model: 55260C#00000A4 EA: GB1680-400 PBA: 001714-400 Capacity: 100KB LZA: 155.321.488 Rated DC 3.3V 1A RMIN: 86000000000000 www.rmsd.com UNIVERSITY VOCIF REMOVED

1. （ドライブ取付用金具の移動が必要な場合のみ）プラスドライバ（非付属品）での取付用金具を固定しているネジを取り外します。

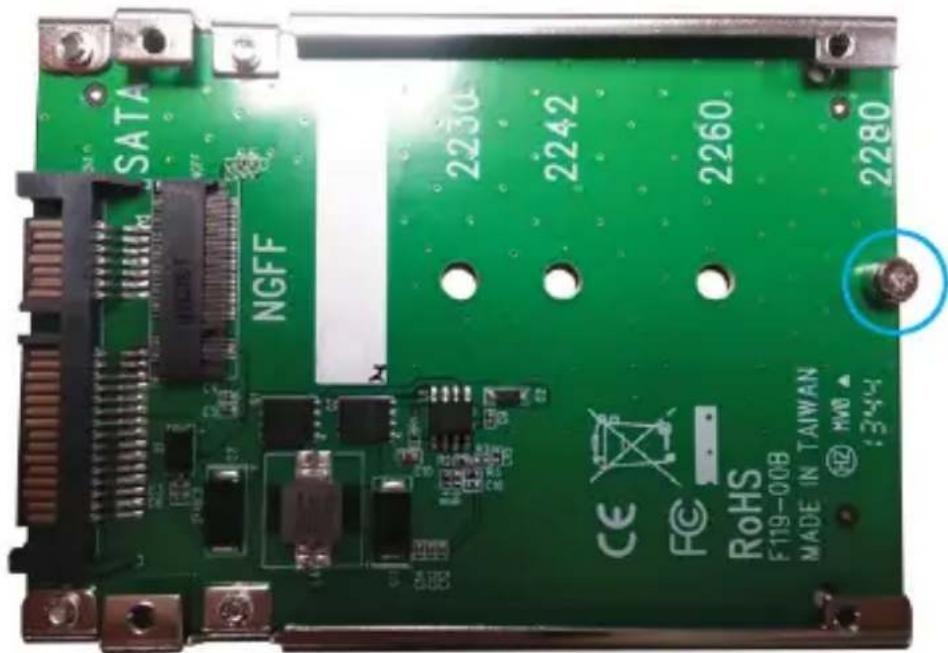

注意:金具の両側にネジがあります。取り外すのは背面のネジです。下の写真を参照してください。

1. (ドライブ取付用金具の移動が必要な場合のみ) お使いのSSDに適合するドライブ取付用穴にドライブ取付用金具を取付け直します。背面から取り外したネジをプラスドライバで所定の位置に締め直します。

2. プラスドライバ(非付属品)を使ってください。HDDのインストール取付用金具前面のネジを取り外します。

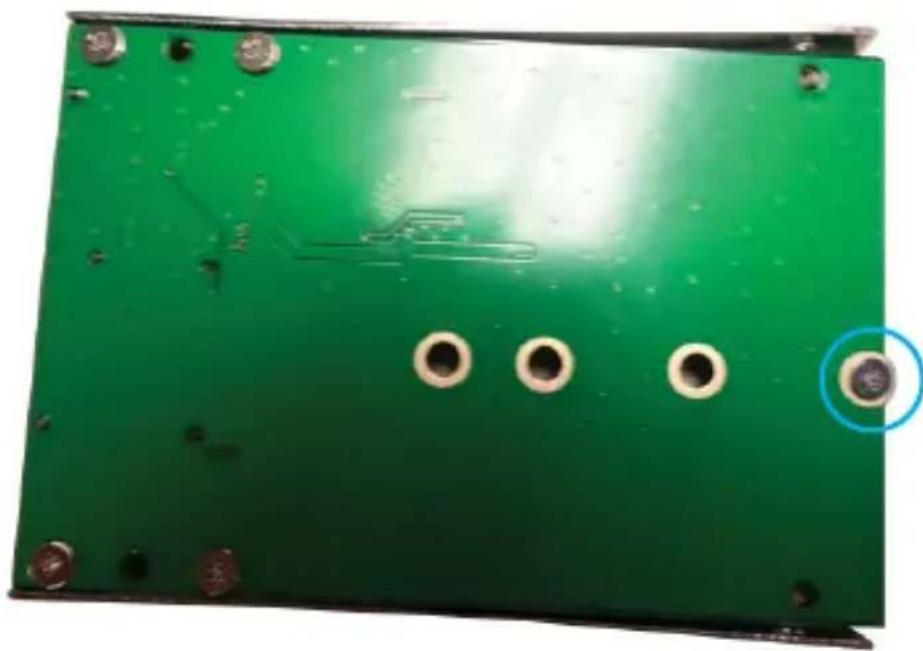

注意:金具の両側にネジがあります。取り外すのは前面のネジです。下の写真を参照してください。

SATA NGFF 2230 2242 2260 2280 CE FC RoHS F119-00B MADE IN TAIWAN 3444

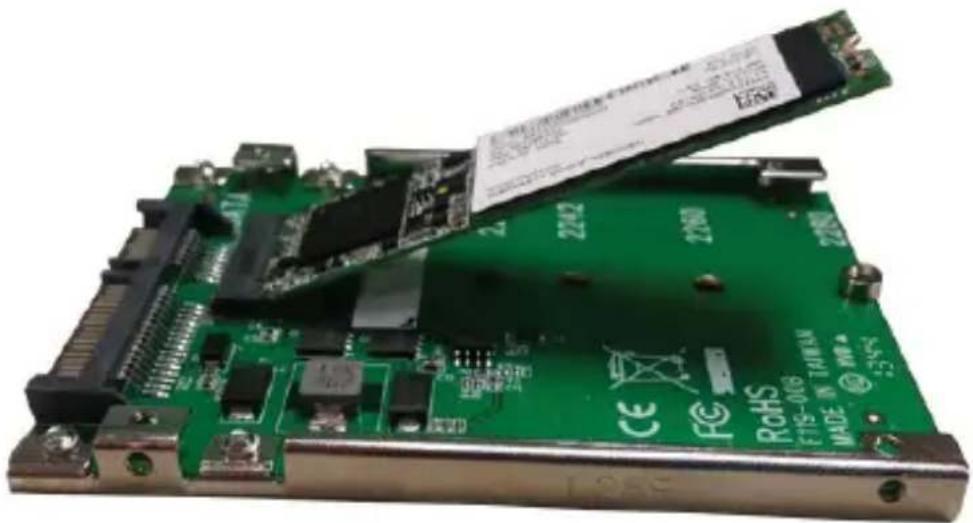

1. SSDのM.2コネクタをSAT32M225の対応するM.2コネクタまでスライドさせます。

注意: M.2 SS 歴のコネクタは、ドライブが一方向のみにフィットするよう加工されています。

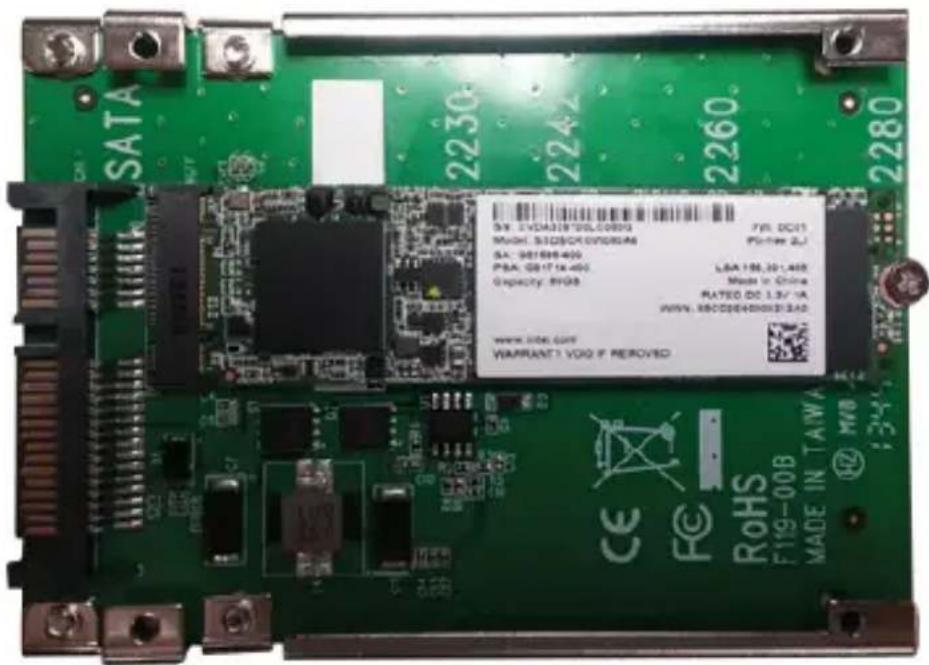

1. ドライブをドライブ取付用金具側へ押し下げます。次に、SSDドライブの取付用穴取り外したネジを通し、プラスドライバで締めてドライブ取付用金具を固定します。

SATA 2230 2242 2260 2280 SAY: EVDAD19*05L00B00 Model: S3D5C4C07085A6 SA: 08168-400 PBA: GB1714-400 Capacity: 89GB LBA 18E.30-1.46E Made in China RATED DC 1.3V/1A WWW.RBOG4800033.SAB. www.186.00F WARRANT1 VQO F REPROVED CE RoHS F119-00B MADE IN TAIWA M80 13-4

1. これでSSDがインストールされました。2.5インチSATAドライブで実行することができます。

SATAホストデバイスのインストール手順はマニュアルを参照してください。インストールには、上部と側面の取付用穴、および付属のネジセットが必要になる場合があります。

HDDの初期化

M.2 SSDが新しいか空白の場合、使い始める前に初期化・フォーマット化が必要な場合があります。Windowsインターフェースでドライブを初期化するには、以下の手に従ってください。

1. Windowsのメインデスクトップから、「マイコンピュータ」(Vista/7/8をお使いの場合は「コンピュータ」)を右クリックし、「管理」を選択します。新しく開いた「コンヒータ管理」画面左側の「ディスク管理」を選択します。
2. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されるはずです。お使いのWindowsのバージョンにより、「MBR」または「GPT」ディスクを作成するオプションがあるかもしれません。GPT (GUIDパーティション) は古いバージョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。
3. 初期化が完了したら、「未割当」となっているディスクを指定し（一覧表示されているHDD容量を見て、正しいHDDが指定されているかどうかを確認します）、「未割当」となっているセクションを右クリックし、「新規パーティション」を選択します。
4. 画面の指示に従って、希望のフォーマットにドライブを初期化します。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可能料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代入件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
