SAT32MSATM - ネットワークカード / アダプター StarTech.com - 無料のユーザーマニュアル

製品タイプ	M.2 SATA - 2.5インチ SATA SSD アダプター
寸法	約 10 x 7 x 1.5 cm
重量	約 30 g
電源	SATAポートから給電
主な機能	M.2 SATA SSDを2.5インチフォーマットに変換；2.5インチドライブベイに対応；M.2 SATA SSD（BキーおよびMキー）をサポート
お手入れと掃除	柔らかい乾いた布で拭く；液体を避ける；掃除前に電源を切る
安全	乾燥した環境で使用する；水にさらさない；静電気に注意して取り扱う
交換部品と修理可能性	取り外し可能な部品なし；ユーザーによる修理不可；テクニカルサポートに連絡
一般情報	ブランド：StarTech.com；モデル：SAT32MSATM；保証期間：2年

よくある質問 - SAT32MSATM StarTech.com

このケースはM.2 NVMe SSDに対応していますか？

いいえ、このケースはSATA形式のM.2 SSD（BキーおよびMキー）のみ対応しています。NVMe SSD（Mキー）では動作しません。

どのタイプのM.2 SSDに対応していますか？

SATA M.2 SSD（2230、2242、2260、2280フォーマット）に対応しています。

ドライバーのインストールは必要ですか？

いいえ、このケースはオペレーティングシステム（Windows、macOS、Linux）に標準のSATAディスクとして認識されます。

最大速度はどのくらいですか？

速度はSATA IIIインターフェース（6 Gbit/s）に制限され、読み書きで約550 MB/sまでの転送速度を提供します。

このケースはB+MキーのM.2 SSDに使用できますか？

はい、SATAである限り、Bキー、Mキー、またはB+MキーのM.2 SSDを受け入れます。

ケースにM.2 SSDをどのように取り付けますか？

M.2 SSDを30度の角度でコネクターに挿入し、付属のネジで軽く押して固定します。

このケースはノートパソコンに対応していますか？

はい、標準の2.5インチアダプターであり、2.5インチのハードディスクドライブベイに取り付け可能です。

SSDは衝撃から保護されていますか？

ケースは衝撃保護を提供していません。全体を慎重に取り扱うことをお勧めします。

動作温度はどのくらいですか？

動作温度範囲は0°C～70°Cです。

ケースにはSATAケーブルが付属していますか？

いいえ、ケースにはSATAケーブルは含まれていません。ケースをマザーボードに接続するには、ご自身のSATAケーブルを使用してください。

使用説明書 SAT32MSATM StarTech.com

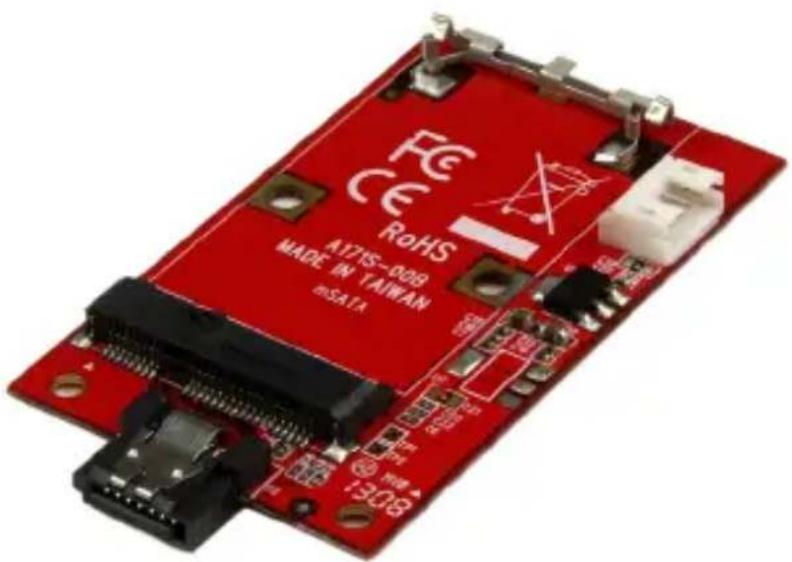

SATA - mSATAポート変換アダプタ

SAT32MSATM

*実際の製品は写真と異なる場合があります

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図....1

フロントビュー....1
リアビュー....1

はじめに 2

パッケージの内容……2
動作環境....2

MSATAドライブのインストール手順 2

システムのインストール手順……3

HDDの初期化 4

技術サポート 5

保証に関する情報……5

製品図

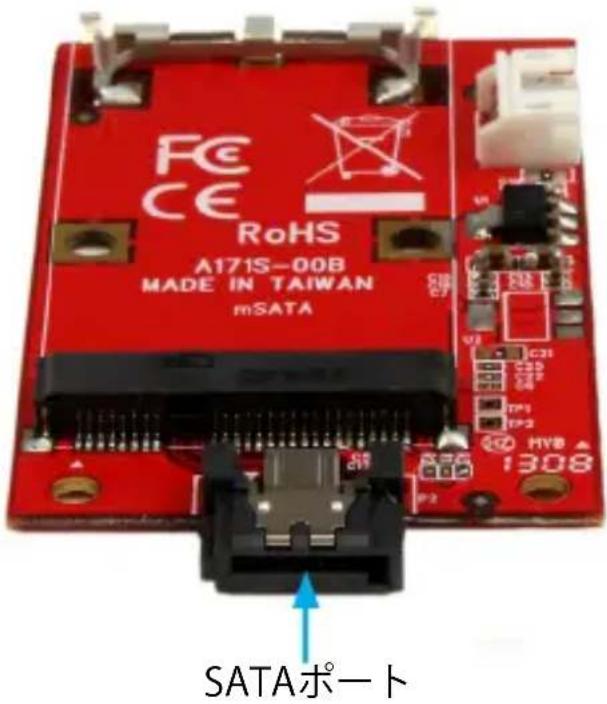

フロントビュー

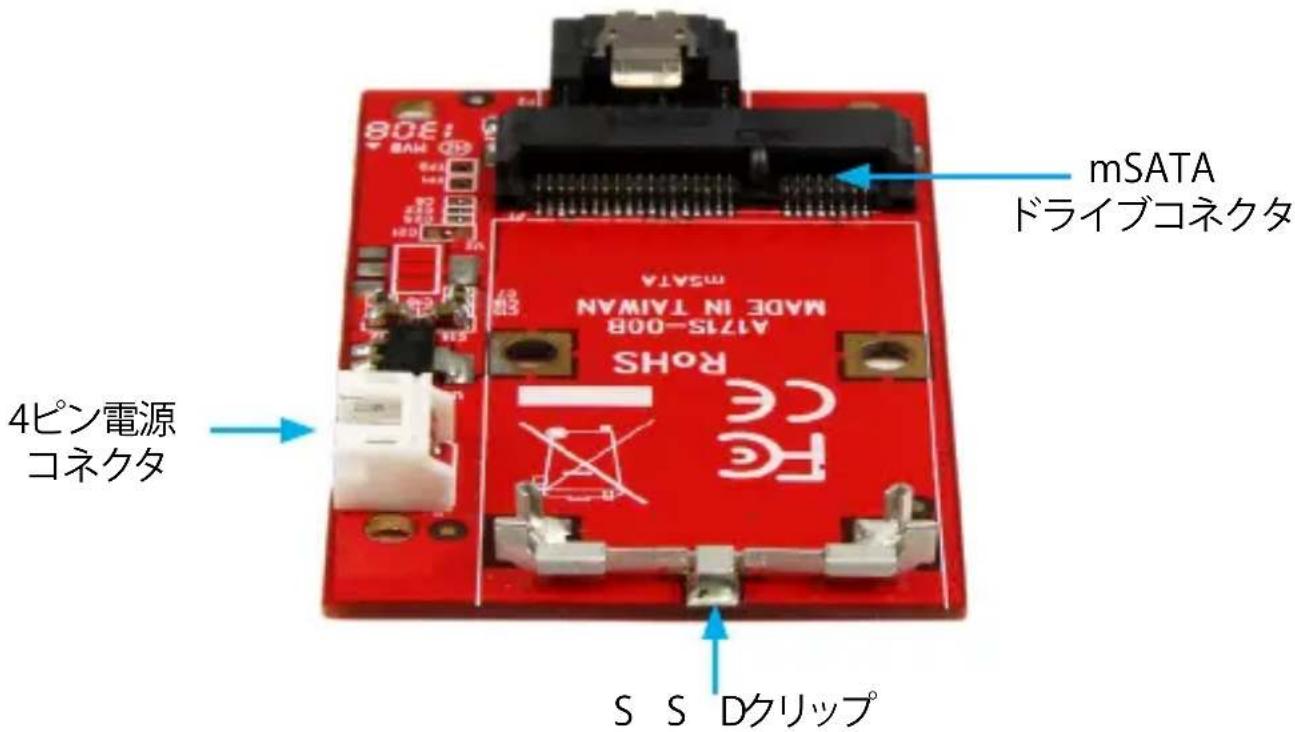

リアビュー

ユーザマニュアル

はじめに

パッケージの 内容

• 1 x SATA - mSATA変換アダプタ
• 1 x SATA電源 - 4ピン小型Molex周辺機器電源アダプタ
• 1xユーザマニュアル

動作環境

• MSATA SSD ドライブ
  • 以下の要件を満たすコンピュータシステム：

マザーボードに空きSATAポート

電源装置に空きSATA電源コネクタ

MSATA ドライブのインストール手順

警告! SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライを慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

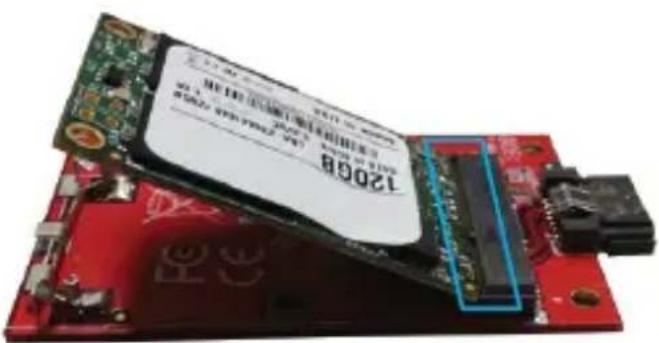

1. mSATAドライブのmSATAコネクタをSAT32MSATMのmSATAドライブコネクタまでスライドさせます。

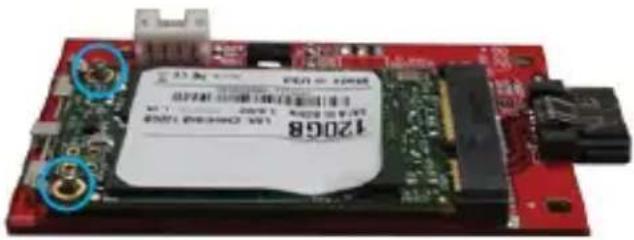

1. ドライブの上側中央をSSDクリップの両側にロックされるまで軽く押し下げます。SSDクリップからドライブを開放するには、クリップの両側に付いているレバを使ってクリップ上部を引き上げます。

1. これでmSATAドライブのインストールが完了しました。

システムのインストール手順

1. コンピュータケースを開きます（詳細はコンピュータケースのユーザマニュアルを参照してください）。

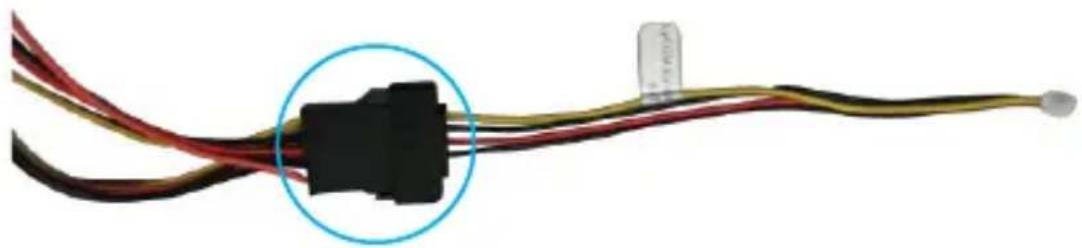

2. 電源機構の利用可能なSATA電源コネクタと付属のSATA-4ピン電源アダプタのSATA電源部分を接続します。

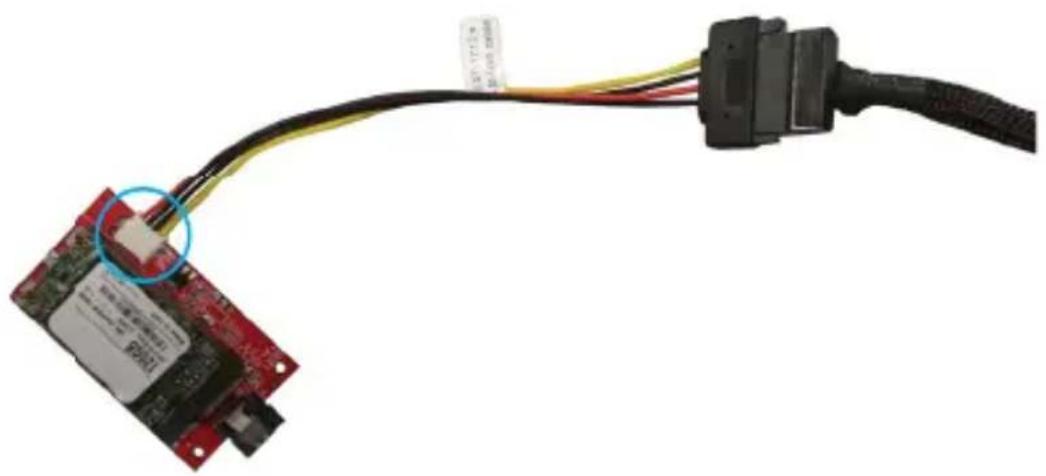

1. 付属のSATA電源の4ピン部分を4ピン電源アダプタを介してSAT32MSATMの4ピン電源コネクタに接続します。

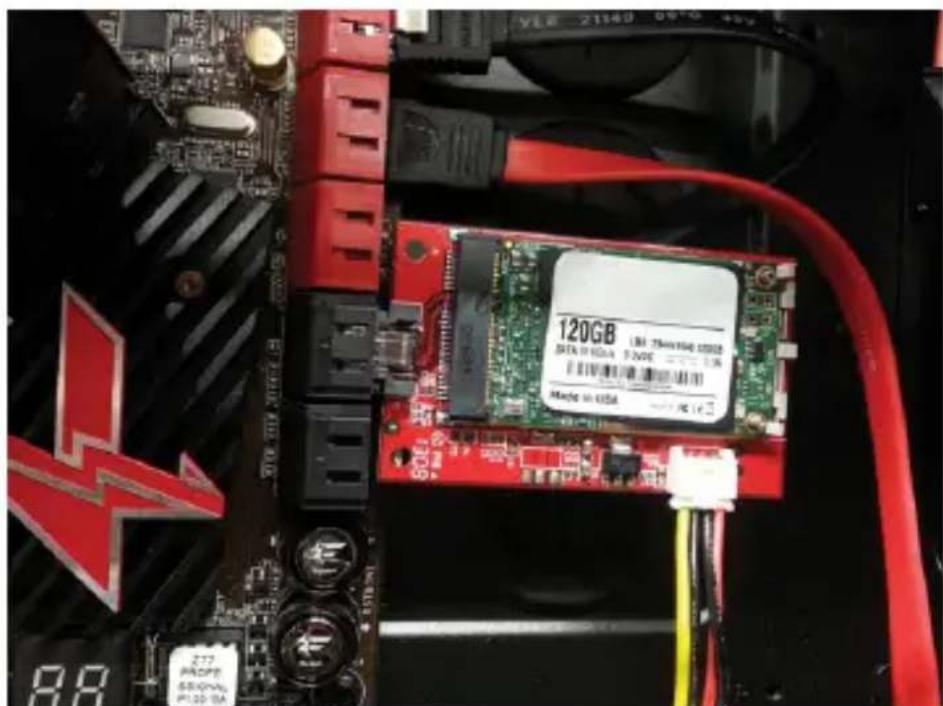

1. ドライブをインストールしたSAT32MSATMのSATAポートをシステムマザーボーの空きSATAポートに差し込みます。

1. コンピューターシステムのカバーを元に戻せば、インストールは完了です。

HDDの初期化

mSATAドライブが新しいか空白の場合、使い始める前に初期化・フォーマット化が必要な場合があります。Windowsインターフェースでドライブを初期化するには、以下の手順に従ってください。

1. Windowsのメインデスクトップから、「マイコンピュータ」（Vista/7/8をお使い場合は「コンピュータ」）を右クリックし、「管理」を選択します。新しく開いたユータ管理」画面左側の「ディスク管理」を選択します。

2. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されるはずです。お使いのWindowsのバージョンにより、「MBR」または「GPT」ディス作成するオプションがあるかもしれません。GPT（GUIDパーティション）は古いバジョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。

3. 初期化が完了したら、「未割当」となっているディスクを指定し（一覧表示されているHDD容量を見て、正しいHDDが指定されているかどうかを確認します）、「未割当」となっているセクションを右クリックし、「新規パーティション」を選択します。

4. 画面の指示に従って、希望のフォーマットにドライブを初期化します。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
