| 製品タイプ | DVI USB付きKVMスイッチ |
| ブランド | StarTech.com |
| モデル | SV231DVIUDDM |
| ポート数 | PC 2ポート、コンソール 1ポート |
| ビデオ接続 | DVI-D (シングルリンク) |
| USB接続 | 2 x USB Type B (上流)、2 x USB Type A (下流) |
| 最大解像度 | 1920 x 1200 (60 Hz) |
| 寸法 (L x l x H) | 19.5 x 7.5 x 3.5 cm |
| 重量 | 0.45 kg |
| 電源 | USBバスパワー (USBケーブル付属) |
| 主な機能 | ボタンによる手動切り替え、キーボード/マウスエミュレーション、マイク/ヘッドホンオーディオ対応 |
| メンテナンスと清掃 | デバイスを取り外し、柔らかく乾いた布で拭いてください |
| セキュリティ | 特別なセキュリティ機能はありません |
| 交換部品と修理可能性 | 該当なし、ユーザーによる修理不可 |
| 一般情報 | 保証期間2年、Windows、Mac、Linux対応 |
よくある質問 - SV231DVIUDDM StarTech.com
ユーザーの質問 SV231DVIUDDM StarTech.com
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スイッチ 無料でPDF形式で！マニュアルを見つける SV231DVIUDDM - StarTech.com 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SV231DVIUDDM ブランド StarTech.com.
使用説明書 SV231DVIUDDM StarTech.com

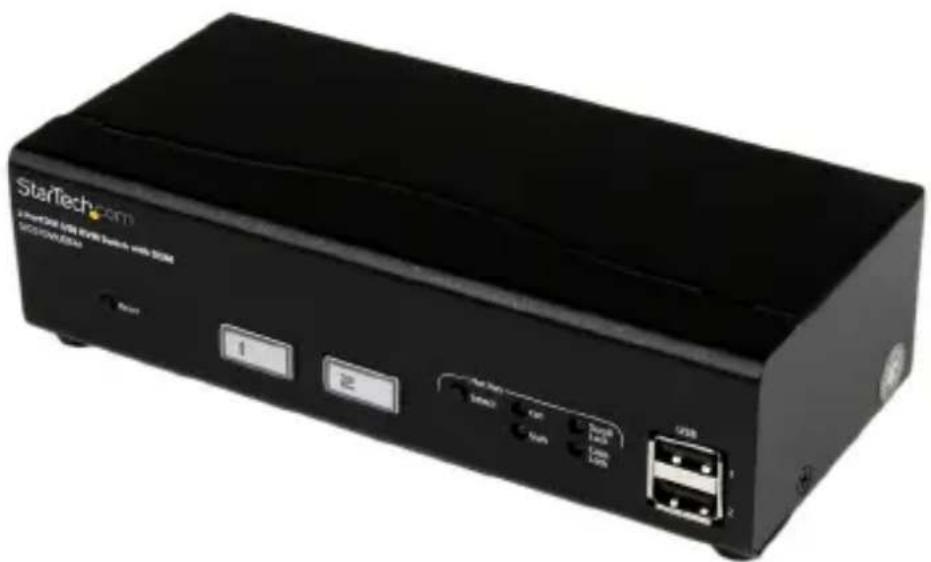

2ポートDVI USB KVMスイッチ（DDMおよびケーブル付き） 4ポートDVI USB KVMスイッチ（DDMおよびケーブル付き）
SV231DVIUDDM
SV431DVIUDDM
*実際の製品は写真と異なる場合があります。
最新の情報は、jp.startech.comでご確認ください
FCC準拠ステートメント
本製品はFCC規則パート15のAクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：
- 受信アンテナの向きを変えるか、場所を変える。
- 製品と受信アンテナの距離を離す。
- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。
商標、登録商標、その他法律で保護されている名称やシンボルの使用
本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。
目次
はじめに....1
パッケージ内容 …… 1
製品概要 1
フロント (SV231DVIUDDM) ...... 1
リア....1
フロント (SV431DVIUDDM) 2
リア....2
LEDインジケーター....3
リセットボタン....3
インストール手順....3
操作 4
技術仕様 6
SV231DVIUDDM 6
SV431DVIUDDM 7
技術サポート 8
保証に関する情報......8
はじめに
パッケージ内容
- 1 x KVMスイッチ
- 2 x 1.8m DVI-D USB KVMケーブル (SV431DVIUDDM)
- 4 x 1.8m DVI-D USB KVMケーブル (SV431DVIUDDM)
- 1 x Firmwareアップグレードケーブル
- 1×ユニバーサル電源アダプタ
- 1×ユーザマニュアル
製品概要

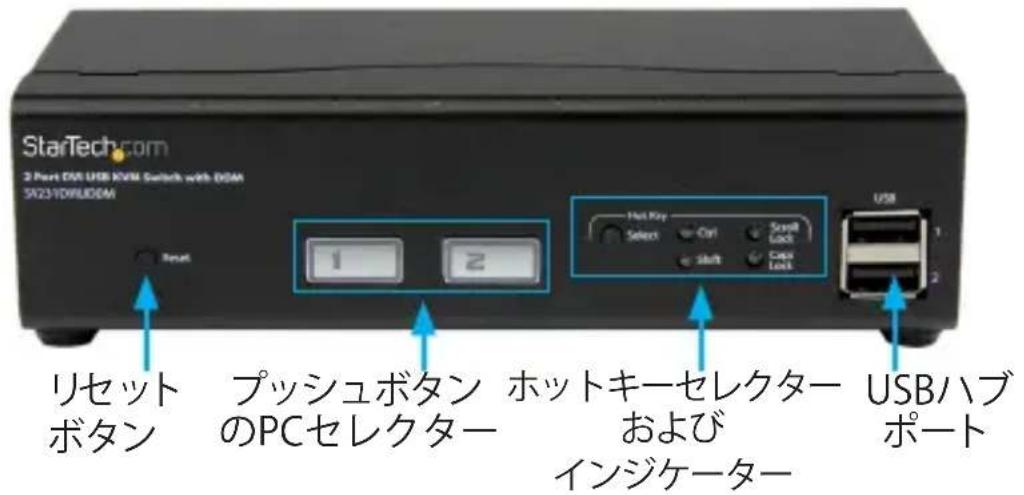

フロント (SV231DVIUDDM)


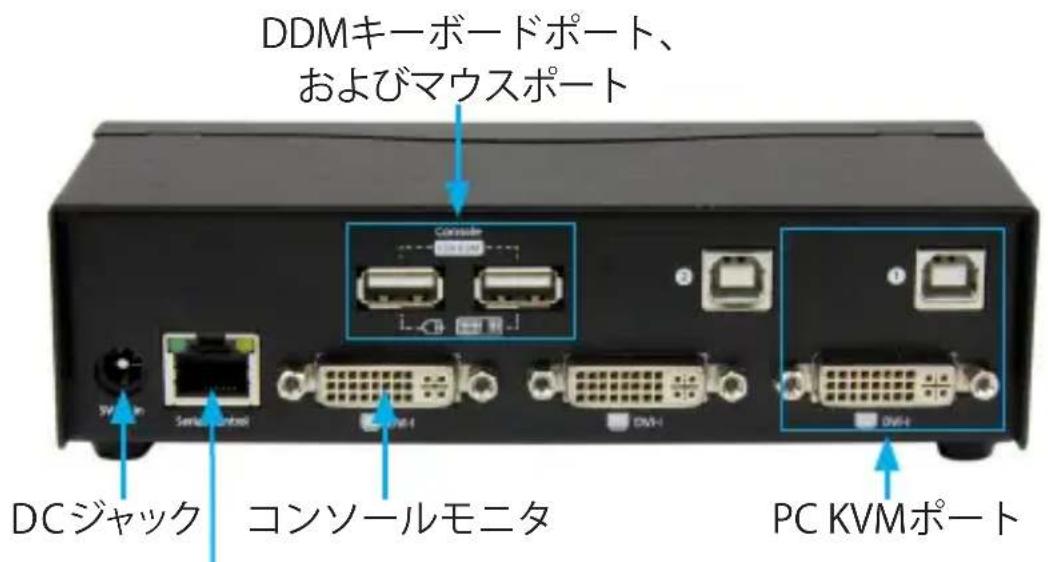

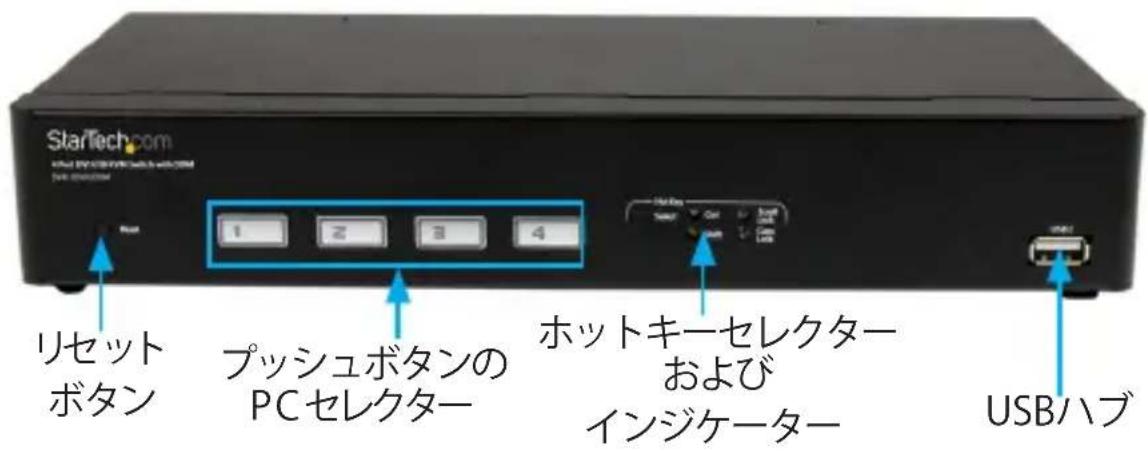

フロント (SV431DVIUDDM)


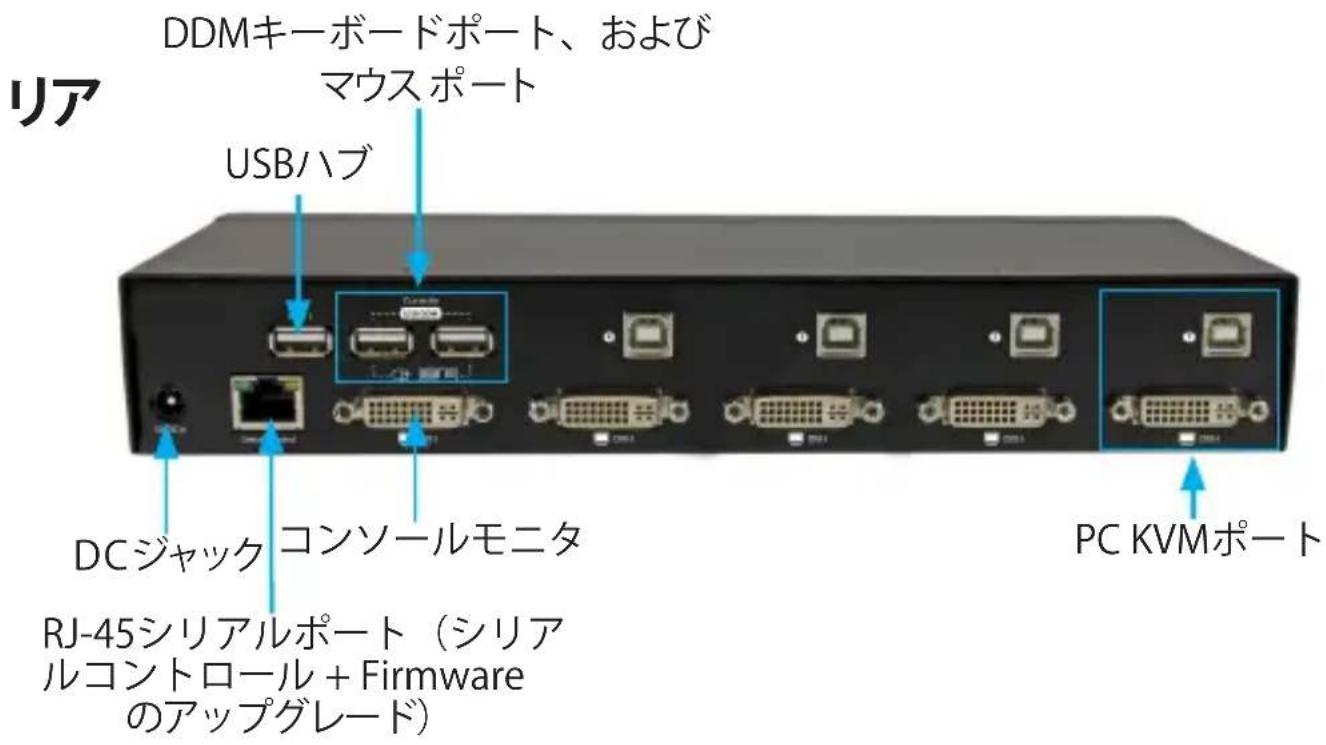

| PC選択インジケーター | 緑=PCが接続されていますアンバー=ポートが選択されています、PCが接続されています赤=ポートが選択されています、接続されているPCはありません注意:KVMが新たに接続されたデバイスをマッピングしている間、LEDは素早く点滅します |
| ホットキー選択インジケーター | 青=現在選択されているホットキー点灯無し=ホットキーが無効になっています |
リセットボタン
リセットボタンを押すと、すべてのUSBポートがリセットされ、設定内容をリロードします。KVMはすべてのデバイス（DDMポートとUSBハブポートなど）やPCポートを初めて電源を入れたときのように接続し直します。
インストール手順
- 電源に接続されている外付け電源アダプタとKVMスイッチのリアパネルの電源コネクタを接続します。
- モニタをコンソール側のビデオコネクタに差し込み、USB対応キーボードとUSB対応マウスをKVMスイッチのDDM USBキーボートおよびマウスポートに差し込みます。
注意:KVMのDDMポートはUSB HID（ヒューマン・インプット・デバイス）で使用されるためにのみ設計されています。
- 同梱のKVMケーブルを使って、ビデオとUSBをKVMのいずれかのPCポートに接続します。
- KVMで使用する各パソコンごとに手順3を繰り返します。
オプション:接続したコンピュータ / デバイス間で供給する他のすべてのUSB対応周辺機器をコンソール側の空いているUSBハブポートや、フロントパネルのUSBポート、またはその両方に接続します。
動作
コンピュータ間の切り替えは次のように行うことができます。
- フロントパネルプッシュボタン
・キーボードのホットキー。下表は利用可能なホットキーです。
- Default Hot Key = Ctrl
- RJ-45シリアルポート – ハイパーターミナルなどの通信用アプリケーションから発行される制御コマンド。
| シリアル コマンド 機能 画面の反応 | ||
| k1p0 | KVMのすべての状況を一覧表示します | Firemareのバージョン、Now Channel、・・・ |
| k1pY コンソールチャネル「Y」にジャンプ | Y < KVMチャネル、印刷「OK」Y > KVMチャネル、印刷「エラー」 | |
| kXpY | コンソールレベル「X」 チャネル「Y」にジャンプX>1ならば、 | Z = X-1、印刷「kZpY」 |
| chX (X=1,2,3...) | コンソールチャネル「Y」にSYNCジャンプ | CHX |
| bzon ブザーオン bzon | ||
| bzoff ブザーオフ bzoff | ||
| ctrl | ホットキーは<Ctrl>に値を変えます | CTRL |
| shift | ホットキーは<shift>に値を変えます | SHIFT |
| SCROLL | ホットキーは<Scroll Lock>に値を変えます | SCROLL |
| CAPS | ホットキーは<Caps Lock>に値を変えます | CAPS |
技術仕様
SV231DVIUDDM
| KVMポート | 2 |
| コンソールコネクタ | 1 x DVI-I (29ピン) (メス)2 x USB Aタイプ (4ピン) (メス) (DDM対応) |
| コンピュータのコネクタ(ポートごと) | 1 x DVI-I (29ピン) (メス)1 x USB Bタイプ (メス) |
| その他のインターフェース | 2 x USB Aタイプ (メス) |
| 切り替えモード | プッシュボタン、ホットキー |
| 最大解像度 | 1920x1200 |
| オーディオサポート | いいえ |
| ディスプレイ画面 | いいえ |
| カスケード可能 | いいえ |
| ラック取り付け可能 | いいえ |
| エンクロージャの材質 | スチール |
| 電源アダプタ | 5V 2A、 |
| 動作温度 | 0°C~60°C |
| 保管温度 | -30°C~70°C |
| 湿度 | 0~80% RH (結露なし) |
| 外形寸法(幅×奥行き×高さ) | 165 x 76 x 44mm |
| 重量 | 530 g |
SV431DVIUDDM
| KVMポート | 4 |
| コンソールコネクタ | 1 x DVI-I (29ピン) (メス)2 x USB Aタイプ (4ピン) (メス) (DDM対応) |
| コンピュータのコネクタ(ポートごと) | 1 x DVI-I (29ピン) (メス)1 x USB Bタイプ (メス) |
| その他のインターフェース | 2 x USB Aタイプ (メス) |
| 切り替えモード | プッシュボタン、ホットキー |
| 最大解像度 | 1920x1200 |
| オーディオサポート | いいえ |
| ディスプレイ画面 | いいえ |
| カスケード可能 | いいえ |
| ラック取り付け可能 | いいえ |
| エンクロージャの材質 | スチール |
| 電源アダプタ | 5V 2A、 |
| 動作温度 | 0°C~60°C |
| 保管温度 | -30°C~70°C |
| 湿度 | 0~80% RH (結露なし) |
| 外形寸法(幅×奥行き×高さ) | 275 x 130 x 46 mm |
| 重量 | 1160 g |
技術サポート
StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。
ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。
保証に関する情報
本製品は2年間保証が付いています。
また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
責任制限
StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
