| 製品タイプ | 2ポートDisplayPort KVMスイッチ |
| ブランド | StarTech.com |
| モデル | SV231MDPU2 |
| ポート数 | 2ポートDisplayPort + 2ポートUSB 2.0 + オーディオ |
| 最大対応解像度 | 3840 x 2160 @ 60 Hz (4K) |
| 電源 | USBバス給電（内蔵USBケーブル経由）またはオプションのACアダプター（5V DC） |
| 寸法（幅 x 奥行き x 高さ） | 170 x 90 x 25 mm |
| 重量 | 0.45 kg |
| 筐体素材 | 耐性ABSプラスチック |
| 切替方法 | 前面押しボタン、キーボードショートカットキー、管理ソフトウェア（オプション） |
| EDIDエミュレーション | はい、解像度を一定に保つため |
| 対応オーディオ | マイクとスピーカー（3.5mmジャック） |
| システム互換性 | Windows, macOS, Linux |
| 動作温度 | 0°C～40°C |
| 動作湿度 | 20%～80% RH（結露なきこと） |
| メンテナンスと清掃 | 乾いた糸くずの出ない布を使用；溶剤は使用しないでください |
| 安全 | 湿気にさらさないでください；清掃前にプラグを抜いてください |
| 交換部品と修理可能性 | 認定技術者のみが修理可能；交換部品はアフターサービスから入手可能 |
| 一般情報 | FCC、CE、RoHS規格に準拠；クラスB |
よくある質問 - SV231MDPU2 StarTech.com
ユーザーの質問 SV231MDPU2 StarTech.com
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スイッチ 無料でPDF形式で！マニュアルを見つける SV231MDPU2 - StarTech.com 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SV231MDPU2 ブランド StarTech.com.
使用説明書 SV231MDPU2 StarTech.com

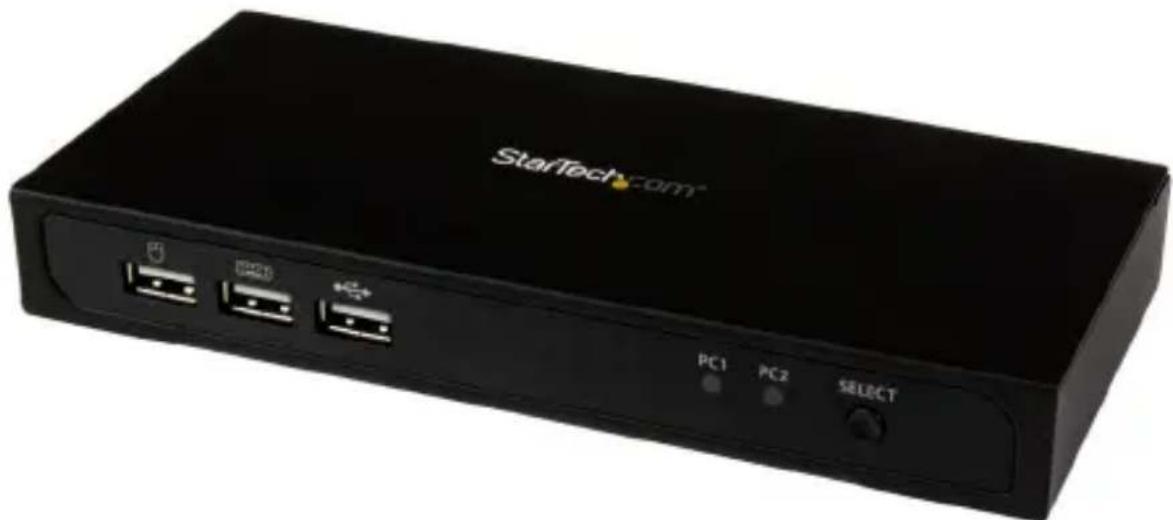

2ポート Mini DisplayPort KVMスイッチ - USB 2.0対応、KVMケーブル付属
SV231MDPU2
*実際の製品は写真と異なる場合があります。
FCC準拠ステートメント
本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は無線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：
- 受信アンテナの向きを変えるか、場所を変える。
- 製品と受信アンテナの距離を離す。
- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。
本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。
StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。
インダストリー カナダ 準 拠ステ ートメント
本クラスBデジタル装置はカナダのICES-003に準拠しています。
商標、登録商標、その他法律で保護されている名称やシンボルの使用
本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。
製品図

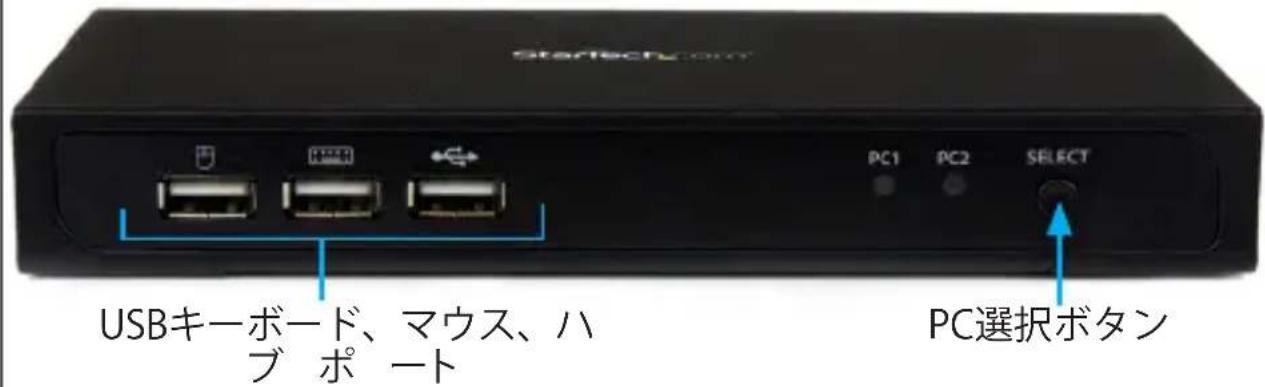

フロントビュー
PCとサーバーKVM接続
はじめに
パッケージの内容
- 1 x 2ポート Mini DisplayPort™ KVMスイッチ
- 2 x DisplayPort KVMケーブル (1.2 m)
- 1x ユーザマニュアル
動作環境
- DisplayPort対応ディスプレイ（モニタ、プロジェクタ、テレビなど）
- DisplayPort出力および利用可能なUSBポートを搭載したコンピュータ
- USBキーボードおよびマウス
インストール手順

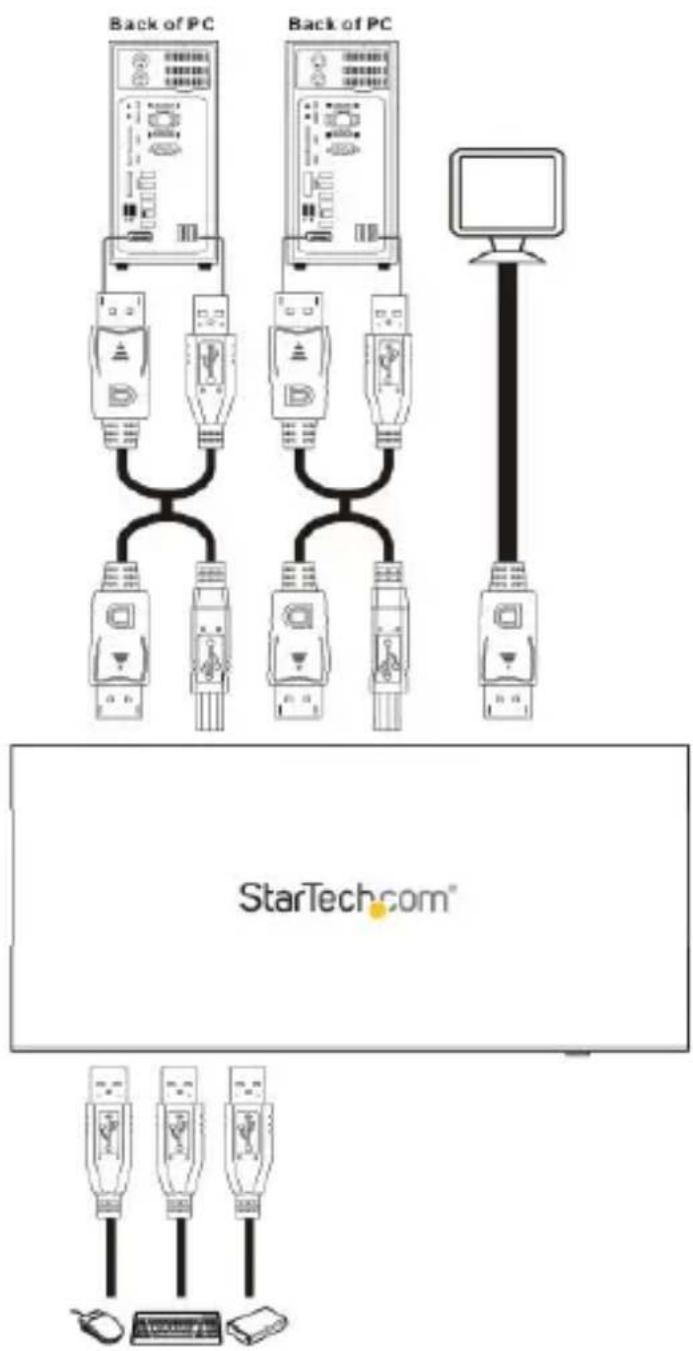

ハードウェアインストール手順
- DisplayPortモニタをKVMスイッチ背面のDP OUTコネクタに接続します。
- USB対応キーボードとUSB対応マウスをKVMスイッチ前面のUSBポートに接続します。
- 付属のDisplayPort USB KVMケーブルを各PCに接続し、次にKVMスイッチ背面のPC1ポートおよびPC2ポートに接続します。
AY["StarTech.com"]
- （オプション）接続したコンピュータ間で共有したいUSB対応周辺機器がある場合は、当該USB対応周辺機器をKVMスイッチ前面のUSBハブポートに接続します。
- 1番目のコンピュータまたはデバイスの電源を入れます。起動が完了したら、キーボードとマウスが正しく動作することを確認してください。
- キーボードとマウスが正しく動作することを確認したら、次のポートに移り、ステップ5を繰り返します。
これで、ポートを自由に切り替えられるようになります。
注意
接続システムの電源が入/切はKVMスイッチは検出しません。そのため電源の入っていないコンピュータに切り替えると、モニタには何も表示されません。
可能なら、両方の接続システムで同じ解像度を使用することをお勧めします。ポートを切り替えた時に画面解像度が変わることを防ぐためです。
ソフトウェアインストール手順
KVMスイッチには接続したPCをクリックひとつで切り替えられる、オプションのスイチングソフトウェアが付属しています。
対応オペレーティングシステム
- Windows® 8 & Windows 8.1 (32/64ビット)
- Windows 7 (32/64ビット)
- Windows Vista® (32/64ビット)
- Windows® XP (32/64ビット)
- Mac OS X 10.3以降（10.10までテスト済み）
注意:KVMスイッチ前面の選択ボタンまたはホットキーを使って、オペレーティングシステムに関係なく接続したPCを切り替えることができます。
- ウェブブラウザを開き、www.startech.com/Downloadsにアクセスします。
- Enter Product ID(製品ID入力)フィールドにSV231MDPU2と入力し、ソフトウェアをダウンロードします。
- ファイルを保存した場所を開き、Setup.exe (Windows) またはUSB KVM.dmg (Mac OS) アプリケーションを実行します。
- 画面の指示に従い、インストールを完了します。
操作
システム間の切り替え
接続システムを切り替えるには、以下のいずれかのステップを実行します。
- KVMスイッチ前面のSELECTボタンを押します。
- Scroll Lock+Scroll Lockを押します。

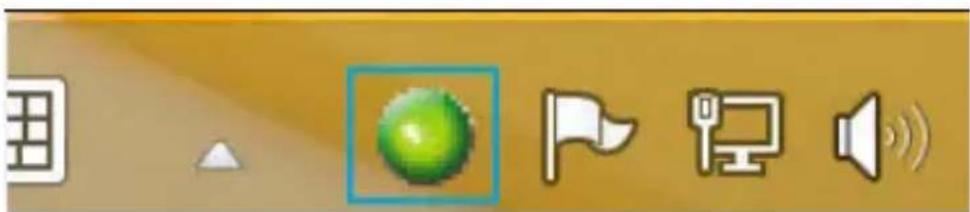

- ソフトウェアがインストールされたら、ツールバーの緑色の丸いアイコンをクリックします。
Windows
| KVMポートの数 | 2 |
| PCビデオタイプ | DisplayPort |
| PCインターフェース | USB |
| オーディオサポート | なし |
| コンソールコネクタ | スメ) ンピ3 x USB A (4ピン) メス |
| ホストコネクタ(ポートごと) | スメ) ンピ1 x USB B (4ピン) メス |
| LED | 2 x 電源選択インジケータ |
| モード切り替え | プッシュボタン、ホットキー、ソフトウェア注意:ホットキースイッチコマンドは、Windows OSを使用しているコンピュータでのみサポートしています。 |
| 最大解像度: | 4K - 3840 x 2160 (60Hz)(ビデオソースとディスプレイが、この解像度に対応していること) - MST |
| エンクロージャの材質 | スチール |
| 動作温度 | 0°C ~ 40°C |
| 保管温度 | -20°C ~ 60°C |
| 湿度 | 0~95% RH (結露なし) |
| ケーブル長 | 1.2 m |
| 外形寸法(幅×奥行き×高さ) | 177 x 80 x 24 mm |
| 重量 | 350 g |
