使用説明書 SV231HDMIUA StarTech.com

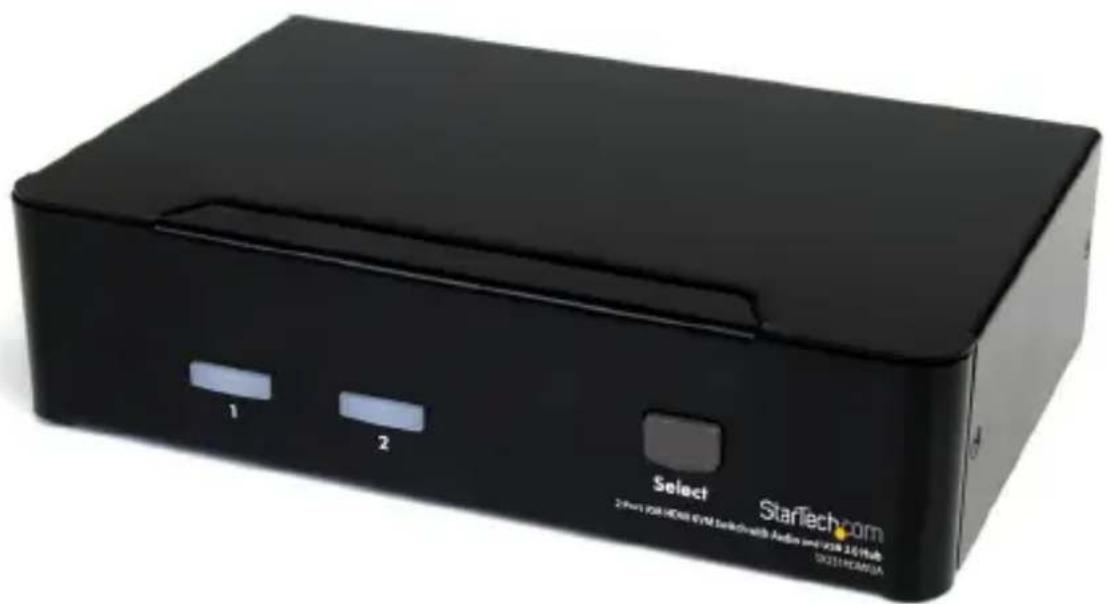

オーディオおよびUSB 2.0ハブ付き2 ポート USB HDMI KVMスイッチ

SV231HDMIUA

*実際の製品は写真と異なる場合があります。

最新の情報は www.startech.com でご確認ください。

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージの内容....1

動作環境および使用条件....1

インストール手順……2

フロントビュー ...... 2

リアビュー....2

ハードウェアインストール手順……3

ドライバインストール手順....4

操作 4

フロントパネル 4

ホットキー制御 5

別のホットキーコマンド......7

主要ホットキーの変更......8

技術仕様 9

技術サポート 10

保証に関する情報 10

はじめに

SV231HDMIUA 2ポートUSB HDMI® KVM スイッチは、1台の周辺セット/コンソール（USBキーボード、マウス、モニタ、スピーカ、マイク）を使用して、USBに対応してマルチメディアコンピュータやデバイスのHDMIビデオデバイスをコントロールすることができます。

高多様性を誇るKVMソリューションで、USB HDMI KVM スイッチは、統合2ポートUSB 2.0ハブにより、選択したコンピュータから共有高速USBデバイスへのアクセスを可能にし、USB周辺機器が要らなくなることでコストを削減します。

高品質ビデオ機能を持つHDMI KVM スイッチは、最大HD解像度1920 x 1200 ピクセルまで対応します。本スイッチは、デジタルシグナル通信をケーブルで提供し、Blu-Rayプレーヤー、ビデオゲームコンソール、HDメディアセンターなど、1つのHDノネルを複数のHDMIソースでシェアすることができます。

また、スイッチはオーディオおよびマイクの切り替え機能を備えており、接続しているコンピュータ、USBデバイスハブポート、オーディオ/マイクのチャンネルをフロントネル部分のボタンまたはキーボードのホットキーを使用して同時にまたは個々に選択することができます。

パッケージ の内容

• 1 x 2ポートHDMI KVM
• 1x ボム足セット
• 1x 電源アダプタ
• 1x ユーザマニュアル

動作環境および使用条件

• HDMIおよびUSB対応コンピュータシステム
• HDMI対応ディスプレイデバイス（モニタ、プロジェクタ、テレビなど）
• 標準型104キーUSB有線キーボード
• 標準型3ボタンUSB有線マウス

インストール手順

注意：インストールを開始する前に、本システムに接続されるすべてのデバイスの電源を切ってください。

接続するすべてのデバイスが適切に接地されていることを確認してください。

蛍光灯、エアコン、電気ノイズを発生させる可能性のある機器から離れた場所にケーブルを置きます。

USB KVMスイッチを使うと問題が発生する場合は、PCユーザの場合は、次のBIOSセットアップを変更する必要があるかもしれません。Macをお使いであれば、その必要はありません。

• 「HALT ON ERROR（エラーで作業を中断する）」を「ALL BUT KEYBOARD（キーボードを除くすべて）」に設定します。
• 「PNP AND PCI SETUP (PNPおよびPCIのセットアップ)」で、「PNP OS INSTALL (PNP OSインストール済み)」を「YES (はい)」に、「USB IRQ」を「ENABLED にそれぞれ設定します。

システムにより名前が異なる場合があります。これらの設定で更なるアシスタンスが必要な場合は、システムメーカーまでお問い合わせください。

フロントビュー

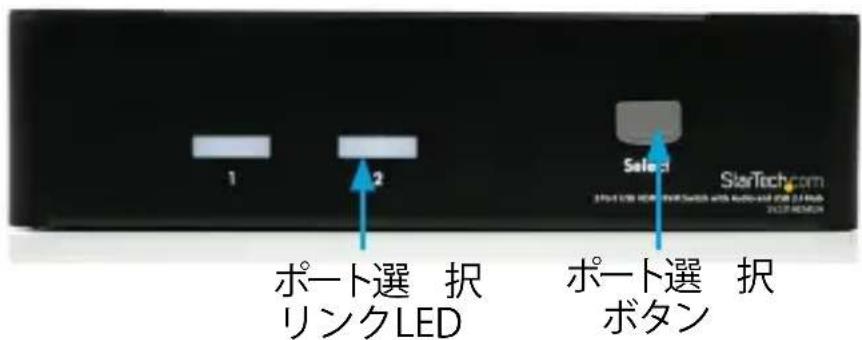

1 2 Select SitarTech.com ポート選 択 リンクLED ポート選 択 ボタン

リアビュー

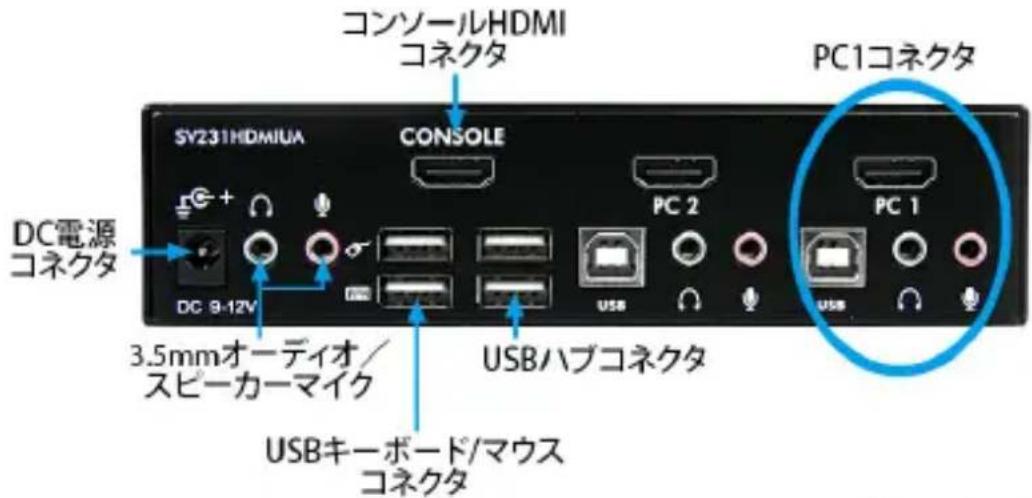

コンソールHDMI コネクタ PC1コネクタ SY231HDMIUA CONSOLE DC電源 コネクタ 3.5mmオーディオ/ スピーカーマイク USBハブコネクタ PC 2 USB PC 1 USBキーボード/マウス コネクタ

ハードウェアインストール手順

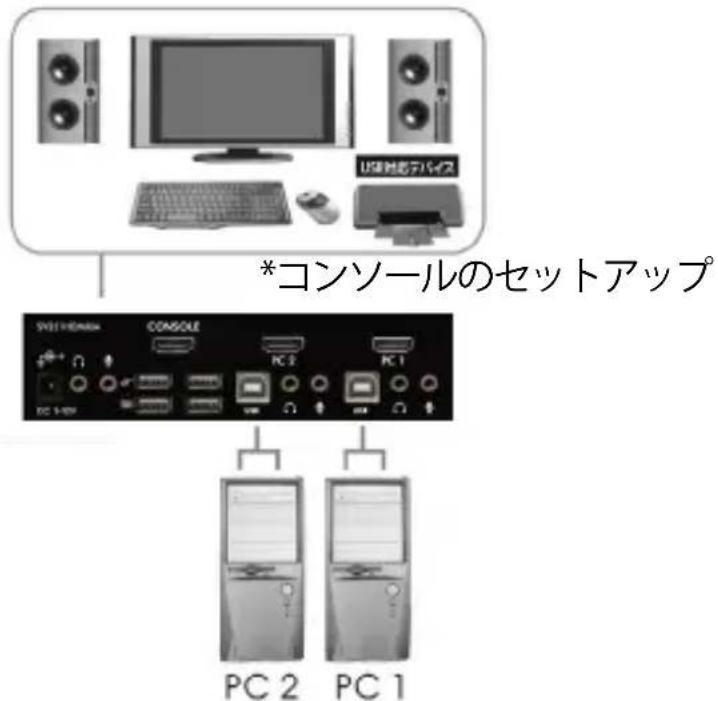

*コンソールのセットアップ SWEICHENIX CONSOLE PC 2 PC 1 PC 2 PC 1

1. モニタ/ディスプレイをコンソール側のHDMIコネクタに差し込みます。USB対応キーボードとUSB対応マウスをKVMスイッチの専用のUSBキーボートおよびマウスポートに差し込みます。

2. オス-オスHDMIビデオケーブルを使って、コンピュータのビデオカードのHDMIコネクタをKVMのいずれかのPCポート（PC1など）に接続します。

3. USB A-Bタイプケーブルを使って、手順2で使用したPCポートではKVMのUSBポート（Bタイプ、スクエアコネクタ）と、コンピュータ/デバイスのUSBポート（Aタイプ、フラットコネクタ）を接続します。

4. オス-オス3.5mm ミニジャックオーディオケーブルを使って、コンピュータ/デバイスのスピーカーとマイクコネクタを、手順2で使用したPCポートのKVMのスピーカ/マイクポートに接続します。

5. KVMスイッチの各PCポート、またはKVMを使いたい各コンピュータ/デバイスで手順2から4を繰り返します。

6. オプション：接続したコンピュータ / デバイス間で供給する他のすべてのUSB対応周辺機器をコンソール側の空いているUSBハブポートに接続します。

7. 壁コンセントに接続されている外付け電源アダプタとKVMスイッチのリアパネルの電源コネクタを接続します。

8. まず、コンピュータ / デバイスに電源を入れ、完全に起動するのを待って、キードやマウスの動きを確かめます。

9. 正常な動作を確認したら、次のポートに切り替え、そのコンピュータ / デバイス/ 電源を入れ、確認作業を行います。

10. すべてのコンピュータ/デバイスをKVMスイッチに接続し終わったら、ポートを自由に切り替えられるようになります。

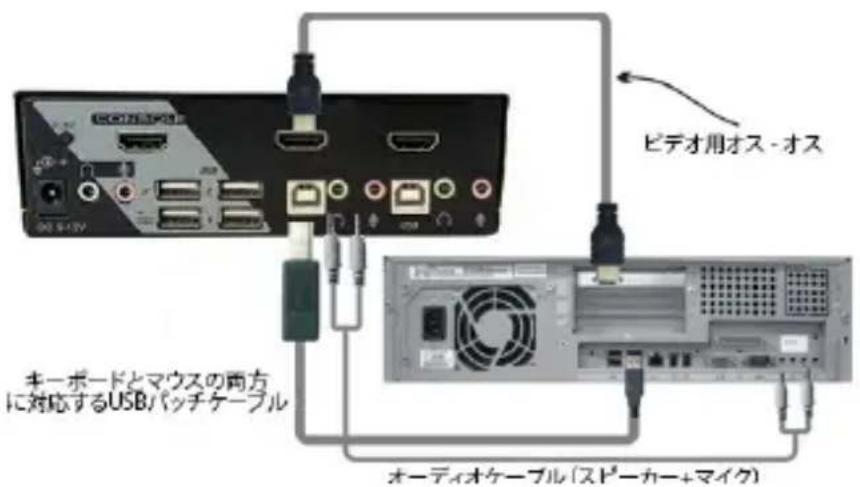

ビデオ用オス - オス キーボードとマウスの両方 に対応するUSBパッチケーブル オーディオケーブル(スドーカー+マイク)

ドライバインストール手順

キーボードとマウスは、完全にUSB対応しているあらゆるオペレーティングシステムにインストールされている一般的なUSBキーボード/マウスドライバをしようするため、KVMスイッチのためにドライバをインストールする必要はありません。

操作

フロントパネル

ポート選択/リンクLED

接続したコンピュータに電源が入るとLEDが緑色に変わります。また、そのパソコンポートが選択されると、対応するLEDが赤くなります。

ポート選択ボタン

フロントパネルの「選択」ボタンを押すと、KVMスイッチのPCポート間で切り替わります。

ホットキー制御

ホットキーコマンドはコンピュータを選択したり、コンピュータスキャンを起動させたりするための短いキーボードシークエンスです。ホットキーシークエンスは左側＜CTRL＞を2回押し（0.2秒以内に連続して押してください）、もう1回か2回ボタン操作を行います。正常にホットキーコマンドが操作される度にビルトイントーンジェネレータから高音ビープ音が鳴ります。エラーがある場合は低音で1回鳴ります。キージークエンスが正しくない場合は、選択したコンピュータに転送されません。

注意: 左側を長押ししながらを2回押し、を放して、左側を1回押すと、ホットキー機能を有効/無効にできます。

コンピュータを選択するには：

左側 + 左側 + <1>

(例：ポート1のコンピュータを選択します。)

左側 + 左側 + <2>

(例：ポート2のコンピュータを選択します。)

注意:キーボード右側のキーパッドは使用しないでください。

オートスキャン

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次スキャンします（以下の「スキャン時間」を参照してください）。

オートスキャンを開始するには。

$$ \text { 左側 } < \mathrm{CTRL} > + \text { 左側 } < \mathrm{CTRL} > + < \mathrm{F1} > $$

オートスキャンモードを中断するには、左側を2回押します。

注意:オートスキャンが何らかのキーボード操作あるいはマウス操作を検知すると、操作が停止するまでスキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再開します。オートスキャン間隔（スキャン速度）の長さは調整可能です。下記を参照してください。

手動スキャンを使うことにより、ユーザは手動で電源の入っているコンピュータ間を行き来することができます。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F2} > $$

前のまたは次のコンピュータを選択するには、＜上向き＞または＜下向き＞矢印キーを押します。手動スキャンを中断するには、別のキーを押します。

スキャン時間

ユーザは、スキャン所要時間を3秒、8秒、15秒、30秒の中から設定できます。

注意:初期設定ではスキャン時間は3秒に設定されています。

スキャン速度を調整するには、次のコンピュータに切り替える前にスキャン所要時間を設定します。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F3} > $$

KVMスイッチは、スキャン所要時間3秒、8秒、15秒、30秒に対応して、それぞれ1\~4ビープ音を鳴らします。

オーディオロック

オーディオロックには次の2つのオプションがあります：オンとオフ。「オン」を設定ると、オーディオ選択に続いてコンピュータの選択を行うようになります。「オフ」定すると、既存のポートのオーディオがその他すべてのポートで使用されます。別のコンピュータを操作しながら特定のコンピュータのオーディオ信号を聞きたい場合に便利です。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{F5} > $$

KVMスイッチがオンまたはオフに切り替わるとそれぞれ1回または2回ビープ音を鳴らします。

オーディオが出ているPCポートを現在選択されているポートに変更するには、次のホットキーを押します。

$$ \text { 左側 } < \mathrm{Ctrl} > + \text { 左側 } < \mathrm{Ctrl} > + < \mathrm{A} > $$

別のホットキーコマンド

左側＜Ctrl＞+左側＜Ctrl＞ホットキーに加え、2つの別のホットキーシークエンスも使えます。

1. 次の操作では、左側を2回押す代わりにを2回押すこともできます。

コンピュータを選択するには：

$$ < \text { ScrollLock } > + < \text { ScrollLock } > + < 1 > $$

(例：ポート1のコンピュータを選択します。)

$$ < \text { ScrollLock } > + < \text { ScrollLock } > + < 2 > $$

(例：ポート2のコンピュータを選択します。)

注意:キーボード右側のキーパッドは使用しないでください。

1. のない、あるいはこれをサポートしていないキーボードでは、左側のを押す代わりに、左側を長押ししながら、を2回押します。

コンピュータを選択するには：

左側を長押ししながらを2回押します。 それからを放し、<1>を押します

(例：ポート1でコンピュータを選択します。)

左側を長押ししながらを2回押します。 それからを放し、<2>を押します

(例：ポート2でコンピュータを選択します。)

注意:キーボード右側のキーパッドは使用しないでください。

主要ホットキーの変更

初期設定では主要ホットキーシークエンスは、左側のキーを連続して2回押します（つまり、左側の+）これは、コピー＆ペーストなどの機能左側のを使用することにより発生しうる意図しないアクティベーションを防ぐため、右側のキーを使用するように変更することもできます。

主要ホットキーシークエンスを右側に変更するには。

$$ \text { 左側 } < \text { CTRL } > + \text { 左側 } < \text { CTRL } > + < \text { ALT } > \text { を押したまま右側 } < \text { CTRL } > $$

左側＜CTRL＞を押す必要のあったすべてのホットキーコマンドが、右側＜CTRL＞を押すように変更されます。

主要ホットキーシークエンスを左側に戻すには。

$$ \text { 右側 } < \text { CTRL } > + \text { 右側 } < \text { CTRL } > + < \text { ALT } > \text { を押したまま左側 } < \text { CTRL } > $$

技術仕様

ポート数	2
コンピュータコネクタ(ポートごと)	1 x HDMI1 x USB Bタイプ2 x 3.5mmミニジャック
コンソールコネクタ	1 x HDMI4 x USB Aタイプ2 x 3.5mmミニジャック
最大表示解像度	1920x1200
DDC2Bサポート	あり
オーディオサポート	あり
ディスプレイ画面	なし
カスケード可否	なし
切り替えモード	フロントパネルのボタン、ホットキー
電源アダプタ	9-12VDC、1.5A、タイプNプラグセンターポジティブ
エンクロージャ材質	金属製
外形寸法(幅x高さx奥行き)	160.8mm x 40.0mm x 100.0mm
重量	800g

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください当社では、お客様をサポートするためにオンラインツール、マニュアル、ダウンロー可能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は3年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代入件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
