Z87 Extreme9/ac - マザーボード ASROCK - 無料のユーザーマニュアル

製品タイプ	ATXマザーボード
ソケット	LGA1150 (第4世代インテルCoreプロセッサ)
チップセット	インテルZ87
対応メモリ	4 x DDR3、最大32GB、最大2933+ MHz (OC)
拡張スロット	5 x PCIe 3.0 x16、1 x PCIe 2.0 x1、1 x mini-PCIe
内蔵グラフィックス	HDMI、DisplayPort/Thunderbolt、トリプルモニター、4K
オーディオ	Realtek ALC1150 7.1ch HD、Purity Sound 115dB SNR DAC
ネットワーク	2 x インテルギガビットLAN、Wi-Fi 802.11ac (デュアルバンド)、Bluetooth 4.0
ストレージ	10 x SATA3 6Gbps (6 インテル + 4 ASMedia)、1 x eSATA
USB	6 x USB 3.0、6 x USB 2.0
必要な電源	24ピンATX、2 x 8ピン12V
BIOS	デュアルUEFI AMI 64MB、BIOSセレクター
寸法 (長さ x 幅)	305 x 244 mm
おおよその重量	1.2 kg
主な機能	最大4ウェイSLI/CrossFire対応、Thunderbolt、Home Cloud、BCLKオーバークロック
お手入れとクリーニング	乾いた糸くずの出ない布で拭く；湿気を避ける
セキュリティ	バックアップ用デュアルBIOS、Clear CMOSボタン/ジャンパー、ESD保護
交換部品と修理可能性	交換部品についてはASRockサポートまたは正規販売店に連絡
一般情報	日本製プレミアムコンデンサ、Digi Power設計、ASRock保証

よくある質問 - Z87 Extreme9/ac ASROCK

Z87 Extreme9/acにプロセッサをインストールする方法は？

LGA1150ソケットのレバーを持ち上げ、プロセッサの切り欠きをソケットの切り欠きに合わせ、力を入れずにそっとプロセッサを下ろし、レバーをロックします。対応プロセッサについてはガイドを参照してください。

デュアルチャンネルモードでメモリを構成する方法は？

同じ色のスロットにメモリモジュールを挿入します：デュアルチャンネルモードを有効にするには、スロットA1とB1（またはA2とB2）を使用します。最適なパフォーマンスを得るには、同一のモジュールを使用してください。

何枚のグラフィックカードを取り付けられますか？また、SLI/CrossFireの構成方法は？

このボードは最大4枚のグラフィックカードによるNVIDIA 4-Way SLIまたはAMD 4-Way CrossFireXをサポートします。付属のSLI/CrossFireブリッジを使用し、マルチGPU構成の場合はSLI/XFire電源コネクタを接続してください。

ケースのフロントパネルを接続する方法は？

フロントパネルケーブルをPANNEAU1ヘッダー（電源ボタン、リセット、LED）に接続します。LEDの極性に注意してください。配線図はマニュアルの1ページ、No.22にあります。

BIOSアップデート後、システムが起動しない場合の対処法は？

BIOSセレクター（BIOS_SEL1）を使用してバックアップBIOS（B位置）に切り替えます。その後、再起動し、Secure Backup UEFIユーティリティを使用してメインBIOSを復元します。

Clear CMOSボタンまたはジャンパーの使用方法は？

コンピューターの電源を切り、電源ケーブルを抜きます。15秒待った後、CLRCMOS1ジャンパーのピン2と3を（またはボタンを）5秒間ショートさせます。ケーブルを再接続して起動します。

Wi-FiとBluetoothは内蔵されていますか？アンテナの取り付け方法は？

はい、Wi-Fi 802.11acとBluetooth 4.0モジュールがmini-PCIeスロットに内蔵されています。付属の2本のアンテナをボード背面のコネクタにねじ込みます。

ディスプレイポートは何ですか？Thunderboltは使用できますか？

このボードにはHDMIポートとDisplayPort/Thunderboltポートがあります。最大解像度4Kx2K (4096x2304) @ 24Hzをサポートします。Thunderboltは最大6台のデバイスをデイジーチェーン接続できます。

プロセッサとメモリのオーバークロック方法は？

オーバークロックはUEFI BIOSから行います。電圧設定（CPU、DRAM）と倍率を使用します。このボードはBCLKフルレンジオーバークロックに対応しています。注意：オーバークロックはハードウェアを損傷する可能性があり、自己責任で行ってください。

対応するオペレーティングシステムは？

このマザーボードはWindows 8、Windows 8 64ビット、Windows 7、Windows 7 64ビットに対応しています。

使用説明書 Z87 Extreme9/ac ASROCK

2.6 オンボードのヘッダーとコネクター

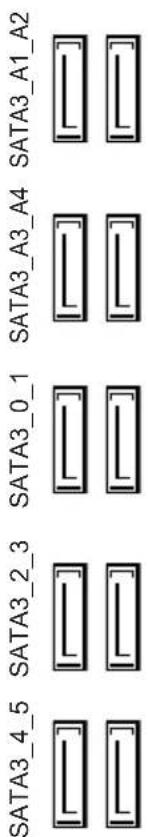

(SATA3_0_1:

(SATA3_4_5:

(SATA3_A1_A2:

(SATA3_A3_A4:

(USB8)

1.

2.

DUMMY SPEAKER

+5V

DUMMY

2.7 スマートスイッチ

(BIOS_SEL1)
