使用説明書 Unity 120 BLACKSTAR

ベーシストがベーシストのために開発したのが、このストレートでパワフルな

新Unity Proベース・システムのシンプルなコントロール部で、固く締まった ローエンドで、精細なダイナミクスのあるトーンを素早く簡単に作り出すこと

30Wモデルから500Wモデルに到るまで、斬新な機能をコンパクトなパッケー

Unityシリーズは、特徴的な3タイプのプリアンプのボイシング、パワフルな3 バンドセミパラメトリックEQ、選択可能なCompressorにより、 どんな演奏スタイルでも自在なベース・トーンと他では味わえないフィールを

クラシックな真空管アンプから、透明感溢れるモダン・アンプまで、Unityシリ ーズはその両方を1台で引き出せる究極のベース・アンプです。

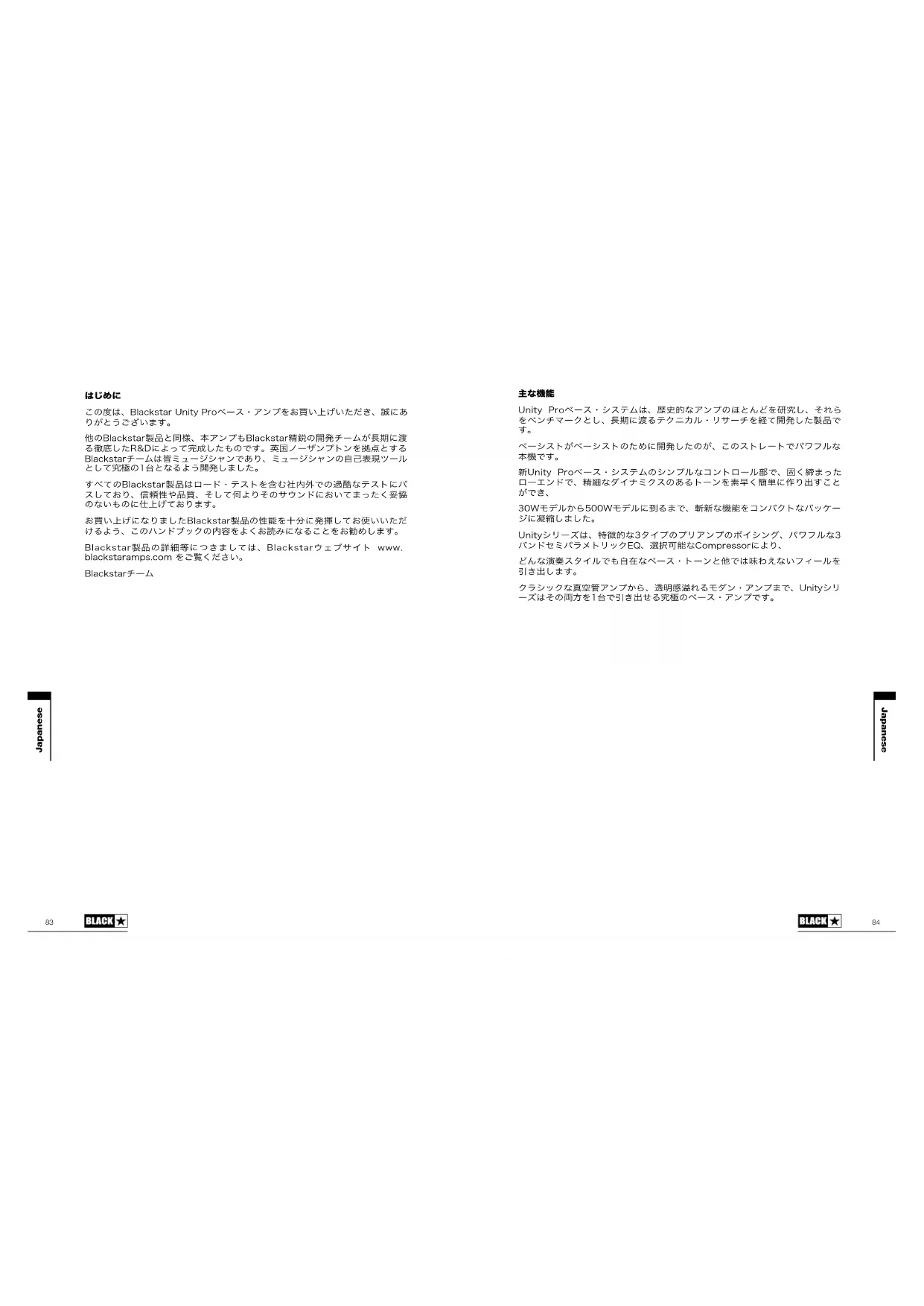

この度は、Blackstar Unity Proベース・アンプをお買い上げいただき、誠にあ

他のBlackstar製品と同様、本アンプもBlackstar精鋭の開発チームが長期に渡 る徹底したR&Dによって完成したものです。英国ノーザンプトンを拠点とする Blackstarチームは皆ミュージシャンであり、ミュージシャンの自己表現ツール として究極の1台となるよう開発しました。 すべてのBlackstar製品はロード・テストを含む社内外での過酷なテストにパ スしており、信頼性や品質、そして何よりそのサウンドにおいてまったく妥協 のないものに仕上げております。 お買い上げになりましたBlackstar製品の性能を十分に発揮してお使いいただ けるよう、このハンドブックの内容をよくお読みになることをお勧めします。 Blackstar製品の詳細等につきましては、Blackstarウェブサイト www. blackstaramps.com をご覧ください。 Blackstarチーム

ベースからのケーブルをここに接続します。ケーブルは、高品質の楽器用ケー ブルをご使用ください。

信号が入力段でクリップした場合、LEDが点灯します。パッド・スイッチ（3 ）、ゲイン（4）とベースのボリューム設定のすべてによって信号レベルが決 まり、同時に入力段でクリップするレベルも決まります。入力段で信号がクリ ップした状態（LEDが点灯）でも、アンプを傷める原因にはならず、欲しいサ ウンドの種類によってはむしろ好ましい場合もあります。

お使いのベースのピックアップのタイプによって、このスイッチでゲイン・レ ンジを切り替えます。ガイドラインとしては、パッシブ・ピックアップの場合 は0dBに、アクティブ・ピックアップの場合は-10dBにセットするのが一般的

プリアンプに送る入力信号のゲインを調節します。 クリーントーンでお使いの場合は、強く弾いた時にクリップ・インジケーター （2）のLEDが点灯するレベルにまでゲインを一旦上げ、そこからLEDが点灯 しないレベルにゲインを下げます。 ドライブ（6）使用時は、歪みの深さをゲインで調節します。 入力段でのクリップはアンプを傷める原因にはなりませんし、欲しいサウンド の種類によってはむしろ好ましい場合もあります。

3タイプのプリアンプ・キャラクターから選択できます CLASSIC – 真空管アンプのようなグロウル・トーン。 MODERN – ヘッドルームに余裕のある幅広いダイナミクス。 OVERDRIVE – 豊かな倍音を持ち、スムーズでオープンなオーバードライブ オーバードライブボイスはオプションの2ボタン式フットスイッチ（16）で選 択することもできます。

トーンの低音周波数の量を調整します。80Hzで±10dBの調整をします。セン ターポジションでの低音周波数の出力はフラットです。 ツマミを右に回すと、より深くてレゾナンスが効いたサウンドが得られます。

トーンの中音域周波数の量を調整します（8）特定の周波数の量を±12dBの調 整をします。 センターポジションでの中音周波数の出力はフラットです。 ツマミを左に回して設定を低くすると、中音域が削れた、抑えたトーンのサウ ンドになり、右に回すと、ライブミックスで際立つような芯のあるサウンドに

200Hzから2KHzの範囲で周波数を調節できます。 Mid（7）がセンターポジションにある場合は聴感上の効果はありません。

トーンの高音周波数を調整し、5KHzで±15dBの調整を行います。センターポ

CHORUSエフェクトのオン/オフを切り替えます。 ライブや録音でしばしば使用される、ベースサウンドを際立たせる"Shimmer" エフェクトを搭載しています。 オプションの2ウェイ・フットスイッチ（16）を使ってChorusオン/オフを切 り替えることができます。

11. Compressor Select

コンプレッサーのオン/オフを切り替えます。 コンプレッサーの入力は、ゲイン（4）のレベルを上げる事で太くなり、小音量 で弾くときにサウンドを太くするために使用されます。

シンプルながらもパワフルなエフェクトを選択できま

す。OFF、CHORUS、OCTAVEから選べます。コーラスとオクターブのエフ

ェクト・レベルはリアパネルの専用コントロールで調節できます。 エフェクトのオン/オフは付属のFS-13 2ウェイ・フットスイッチで切り替えが できます。フロントパネル上でエフェクトを選び、そのオン/オフをフットスイ ッチで切り替えるシンプルなものです。 別売オプションのFS-12フットコントローラーを使用すれば、コーラスとオク ターバーの同時使用が可能になります。詳しくは、フットコントローラー・セ クション（15ページ）をご覧ください。

本機の電源がオンの時にインジケーターが点灯します。 Japanese Japanese21. グランド・リフト XLR LINE出力（20）の回路とシャーシ間のアース接続を切り離す事ができま す。これは、外部デバイスへの接続時にハムまたはノイズが発生した場合に役 立ちます。回路上のグランド押し離すことでグランドループによるノイズを除

XLRケーブルをCabinet Link出力に接続し、Blackstar Unity Bass U250ACT アクティブキャビネット（別売）にセットアップします。 複数のU250ACTアクティブキャビネットをリンクすると、無制限のパワー、 モジュラー設定が可能になります。 各U250ACTは、カスタム設計の15インチエミンススピーカーを使用して最大 250Wの追加電力を供給します。 キャビネットリンクの出力レベルはマスターボリューム（12）でコントロール

アンプの電源をオン/オフする際に使用します。

付属の電源コードをこのコネクターに接続します。必ず本機の電源がオフの状 態で接続してください。また、電源コードは本機リアパネルに記載の電圧、周 波数に合ったコンセントに接続してください。電源コードのプラグ部分のアー ス（グランド）ピンは絶対に切り取ったりしないでください。ご不明の点があ りましたらサービス窓口や専門知識のある方にお問い合わせください。

2ウェイ・フットスイッチ（別売のBlackstar FS-8など）を1/4インチ（標準） プラグの楽器用ケーブル（シールド）またはスピーカー・ケーブルで接続しま す。 'Tip'接続（通常は左側ボタン）は、通常の音（5）とオーバードライブを 切り替えます。 'Ring'接続（通常は右側のボタン）はChorusエフェクトのオ ンとオフを切り替えます。

17. MP3 / Line In インプット

スマートフォンやタブレット、ラップトップ、MP3プレイヤー等の3.5mmジャ ックからのオーディオ信号を、このジャックに接続する際に使用します。 接続は3.5mmプラグのケーブル（別売）をご使用ください。オーディオ信号の ボリュームは、再生側の機器で調節します。 アンプのボリュームはマスター・ボリューム（12）で調節します。 MP3/LINEインプットからのオーディオ信号は、アンプの音とミックスされて

LINEアウトプット(18)とXLR LINE　LINEアウトプット(20)からされます。

LINE録音用の出力や、練習用のヘッドホン出力のデュアルモノ1/4インチLINE

出力レベルは、LINE出力レベルノブ（19）の位置によって設定されます。無音 状態で練習をするには、マスターボリュームノブ（12）をゼロに設定します。

ヘッドフォンでのモニターやLINE録音用の出力レベルを設定するために使用さ れる1/4 "LINE出力（18）とXLRLINE出力（20）用の音量コントロールです。 このコントロールは内蔵スピーカーの音量には影響しません。

レコーディングやライブ用のPA、ミキサーへの接続、または録音/モニタリン グ用のインターフェイスに接続するためのバランス出力端子です。 XLR端子からのバランス出力接続は、ノイズのない高品質の信号を提供しま す。出力レベルは、LINE出力レベルノブ（19）で設定します。 注意：本機は、XLR LINEアウトにファンタム電源を供給しても破損しません が、ファンタム電源を供給してもアンプの動作は何も変わりません（ので供給

Japanese Japanese9089 Technical Specification Unity Pro Bass U30 出力 (RMS): 30 Watts 重量 (kg): 10 寸法 (mm): 395(W) x 435(H) x 285(D) Footswitch (別売): FS-8,又は同等のラッチ式2ボタン・フットスイッチ Unity Pro Bass U60 出力 (RMS): 60 Watts 重量 (kg): 12 寸法 (mm): 410(W) x 465(H) x 295(D) Footswitch (別売): FS-8,又は同等のラッチ式2ボタン・フットスイッチ Unity Pro Bass U120 出力 (RMS): 120 Watts 重量 (kg): 15 寸法 (mm): 445(W) x 515(H) x 325(D) Footswitch (別売): FS-8,又は同等のラッチ式2ボタン・フットスイッチ Japanese9191 U30, U60, U120 Front Panel 0dB -10dB INPUT GAIN FREQUENCYFREQUENCY LOWLOW HIGHHIGHMIDMID MASTER OFF
