使用説明書 DeckLink Mini Recorder HD Blackmagic Design

Blackmagic Design ビデオハードウェアの インストールに必 要な情 報 が す べ て 記 載 されています。PCI Expressをインストールされる際は、過去にハードウェアカードを コンピューターにインストールされたご経 験がある場合を除き、テクニカルアシスタントからの 助 言を得ることをお 勧 め 致しま す。Blackmagic Designビデオハードウェアは非圧縮ビデオを取 り扱い、データの転送速度も非常に速いため、高速ディスクストレージおよびハイエンドのコン ピューターが必要となります。 インストール 完了までにかか る時 間は 10分 ほど で す。Blackmagic Designビデオハードウェ アをインストールする前に、弊社のウェブサイトwww.blackmagicdesign.com/jpのサポート ページで、最新バージョンのマニュアルとDesktop Videoドライバーソフトウェア を ダ ウンロードし てください 。また、ソフトウェアのアップデートをダウンロードされる際 は、お使いの Blackmagic Designビデオハードウェアをご 登 録いただきますようお 願い致します。ソフトウェアの 新しいアップ デートや新機能について、随時お知らせ致します。Blackmagic Designビデオハードウェアを使 用し て制作された最新の映像がありましたらご送付ください。また、このソフトウェアの改善に関するご 提案がありましたらご連絡ください。常に新機能の開発および製品の改善に努めていますので、ユ ーザーの皆様からご意見をいただければ幸いです。 Blackmagic Design CEO グ ラント・ペ テ ィ目次 はじめに  80 Desktop Videoについて  80 システム 要件  80 電源の接続  80 ビデオハードウェアを接続  81 Desktop Videoソフトウェアのインストール   85 ビデオのキャプチャー・再生  90 Blackmagic DesktopVideoSetup 91 Blackmagic Desktop Video Setupについて  91 ビデオ設定  93 DeckLink Quad 2のコネクターマッピング  97 オーディオ設 定  98 コンバージョン設 定  100 About （この 製 品に 関して）   101 Teranex MiniSmartPanel 102 Teranex Mini Smart Panelの装着  102 Smart Panelの機能  104 Teranex MiniRackShelf 104 UltraStudio 4KMiniのフロントパネ

DaVinci Resolve 106 DaVinci Resolveのライブグレーディング   106 DaVinci Resolveの編集  107 お気に入りのサードパーティ製ソフト

Adobe After Effects CC  109 Adobe Photoshop CC  111 Adobe Premiere Pro CC  112 Adobe Character Animator CC  117 Final Cut Pro X  118 Avid Media Composer  121 Blackmagic MediaExpress 128 Blackmagic Media Expressとは  128 ビデオ/オーディオファイルのキャプチャー  128 ビデオ/オーディオファイルの再生  133 メディア ブラウ ザ   135 ビデオ/オーディオファイルをテープに編集  138

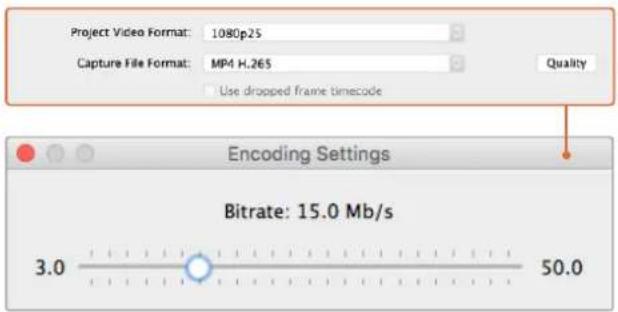

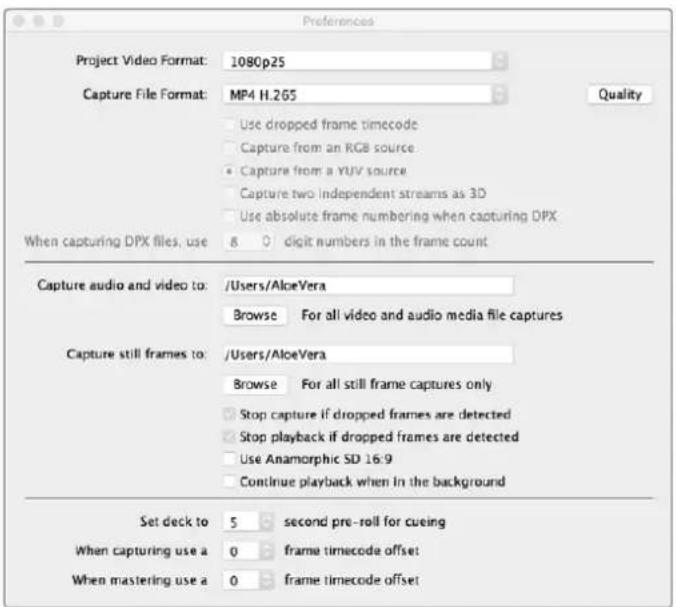

.265ハードウェアエンコーダー  140 UltraStudio 4K ExtremeでH.265 ビデオをキャプチャー  140 Blackmagic DiskSpeedTest 141 DeckLink 4KExtreme12Gから メザニンカードを取り外す  

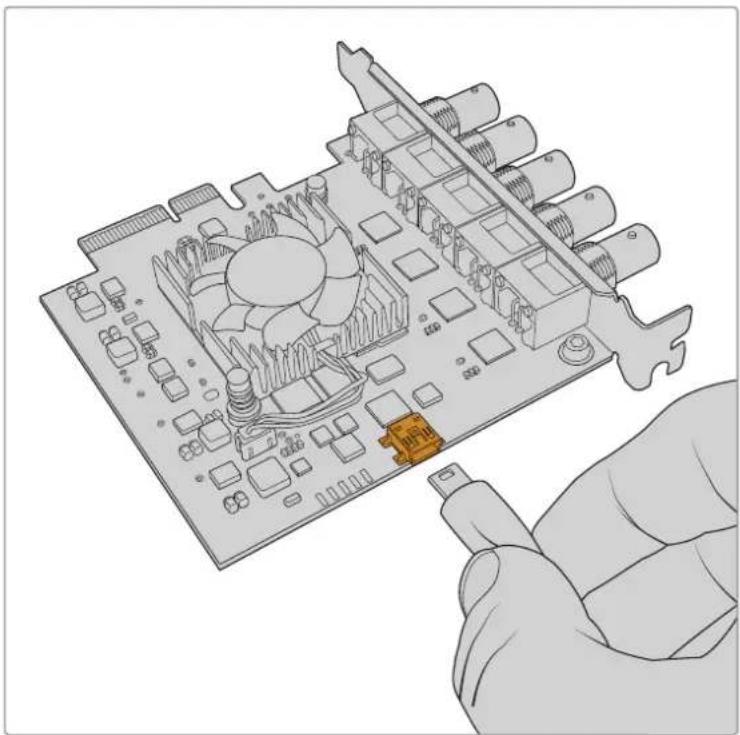

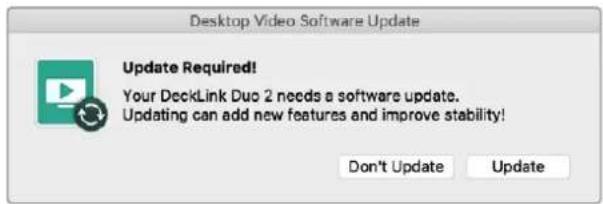

アップデート中断 からDeckLinkカー

ヘルプ  147 デベロッパーの皆様へ  148 規制に関する警告  149 安全情報  150 保証  151

このマニュアルには、コンピューターのシステム要件、Blackmagic Design Desktop Videoハードウェ ア/ソフトウェアのインストール方法、お気に入りのサードパーティ製ソフトウェアとの使用方法が記載されています。ソフトウェアには、ドライバー、プラグイン、さらにBlackmagic Desktop Video Setupや 、高 速 キ ャ プ チ ャー・再 生 用 の Blackmagic Media Expressなどのアプリケーションが含まれています。Blackmagic Desktop Videoソ フ ト ウ ェ ア は 、お 使 い の UltraStudio、DeckLink、Intensity、Teranexハードウェアと連 動して 動 作します。

ビデオを効率的に処理するには、4GB以上のRAMのコンピューターが 必 要です。 Mac OS Blackmagic Desktop Videoソ フ ト ウ ェ ア は 、最 新 バ ー ジ ョ ン の Mac OSで 動 作します。 Windows Desktop Videoは 、最 新 の Windowsアップ デ ートが イン スト ール さ れ た 64-bit版Windows 8および10 Linux Desktop Video

bit x86 コ ン ピ ュ ー タ ー で 動 作 し ま す。対 応 す るLinuxディストリビューション、パッケージ フォーマット、ソフトウェアの 依 存 性の 最 新リストについては 、 リリースノートを 参 照してください 。

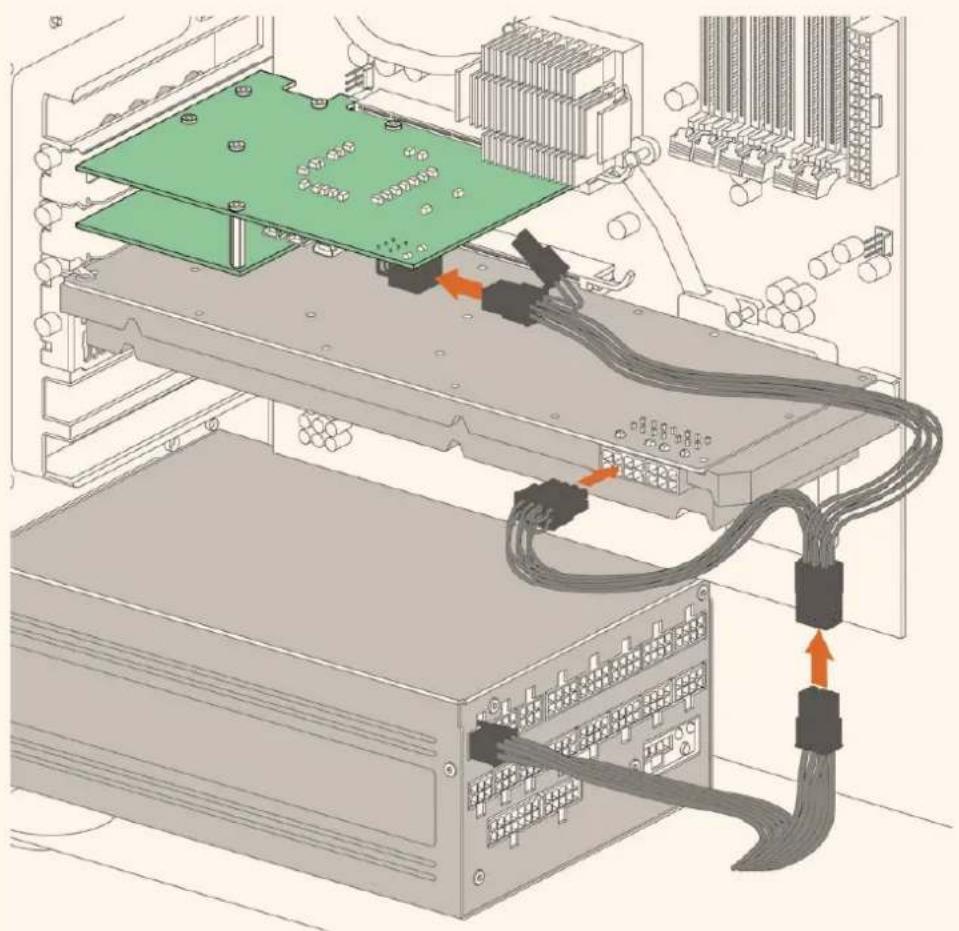

Desktop Videoハードウェアに外部電源が同梱されている場合は、その電源でユニットを接続 し 、電 源 を オ ン に し ま す 。

80作業のこつ DeckLink 4K Extreme 12Gは 、カ ー ド に 同 梱 さ れ て い る 電 源 ア ダ プ タ ー ケ ー ブ ル を 使って 追 加 電 源 を 接 続 することもで きま す。DeckLink 4K Extreme 12Gは 非 常に パワフル な製品です。弊社では、メザニンカードによる接続性の拡張など、常に追加機能を提供する 方法を模索しています。このため、将来的に DeckLink カードのハードウェア拡 張によりコンピ ューターの PCIeスロットからの 供 給だけでは足りなくなった場 合に備えて、電源アダプターケ ーブル を 同 梱 して い ま す。 DeckLink 4K Extreme 12Gに外部電源を供給する必要がある場合、同梱の電源アダプターケーブルを簡単 に使用できます。グラフィックカードの電源を抜いて、アダプターケーブルを接続してください。プラグは一方の端しか電源に接続できないので、誤って接続することはありません。 ビデオハードウェアを接 続 Blackmagic Desktop Video ハードウェアとコンピューターの接続に使用するコネクターはモデルにより 異なり、3種類あります。コネクターの種類は、Thunderbolt、USB 3.0、PCIeです。 Thunderboltで接続 Blackmagic UltraStudio

るため、お使いのコンピューターにThunderbolt™ポートが 1系統しかない場合は、使用していない方のポー トで RAIDや 他 のデバイスと接 続 で きます。

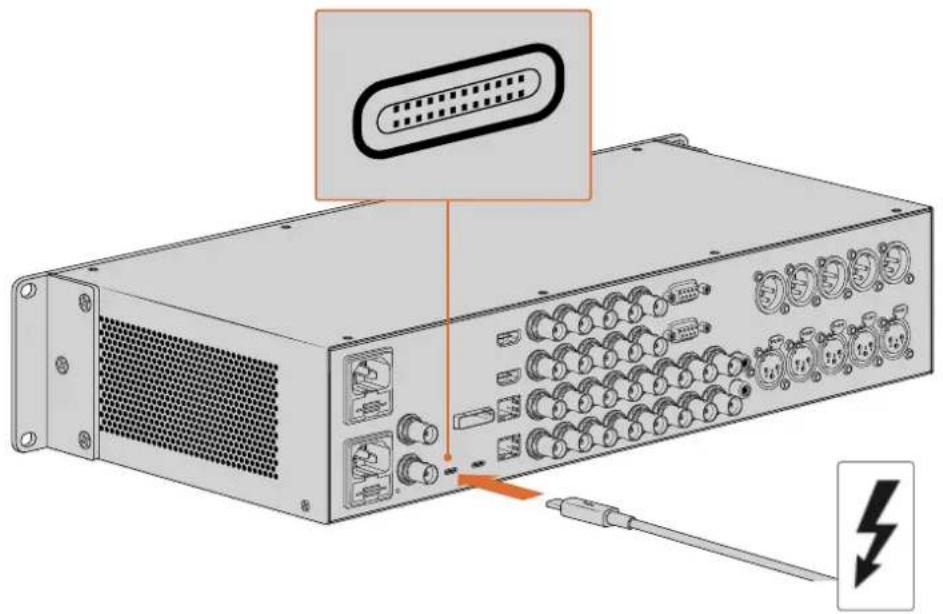

81Blackmagic UltraStudio 4K Extreme 3は、2系統のThunderbolt™ 3ポート、Ultra Studio HD Miniは

ポートを搭 載しており、 40Gb/s まで の デ ー タ速 度に 対 応しま す。 Thunderbolt

で接続する場合、Thunderbolt 3ケーブ ル を 使 って、Blackmagic Desktop Videoハードウェアをコン ピューターのThunderbolt 3ポートに直 接 接 続します。UltraStudio HD Miniなどのバス給 電の製 品で は、Thunderbolt 3 ー Thunderbolt 2アダプターを使ってコンピューターのThunderbolt 2ポートへ接 続することはできません。 USB-Cコネクター の 近くで Thunderboltアイコン（右のイメージ）を探し、 Thunderbolt 3をサ ポートしていることを確 認してください 。 USB 3.0で接続 SuperSpeed USB 3.0ケーブル をユ ニット の USB 3.0ポートに接続します。ケーブルのもう一方の端を コンピューターの USB 3.0ポートに接 続しま す。 HDMI IN Y IN Pb INPr INS-VIDEO INVIDEO IN AUDIO INAU DIO O UTVI DEO O UTS- VID EO O UTPr OU TPb OU TY OUTHD MI OU T

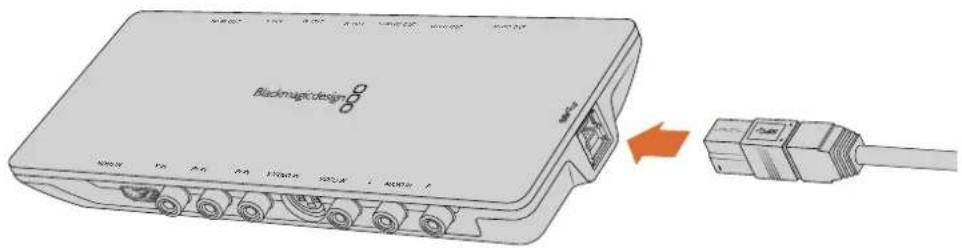

SuperSpeed USB 3.0ケーブル をIntensity Shuttleに接続。 PCIeで接続 Blackmagic Design PCIe カードをコンピューターのスロットに差し込 みます。カードの箱に記 載され た情報をもとに、カードが必要とする PCIe の レ ーン 数 を 確 認 し ま す。例 え ば 、 PCIe カ ード に よって、

x4、x8のPCIeスロットが 必 要 で す。 求められる性能よりも高性能のスロットにPCIeカードを挿入することもできます。例えば、x4レーン の PCIeカードをx16レ ーンの PCIeスロットに挿入できますが、逆はできません。 箱に必要な情報が見つからない場合、カードの必要レーン数およびカードに関するその他の情報は、 www.blackmagicdesign.com/jp/productsの仕様ページを参照してください。

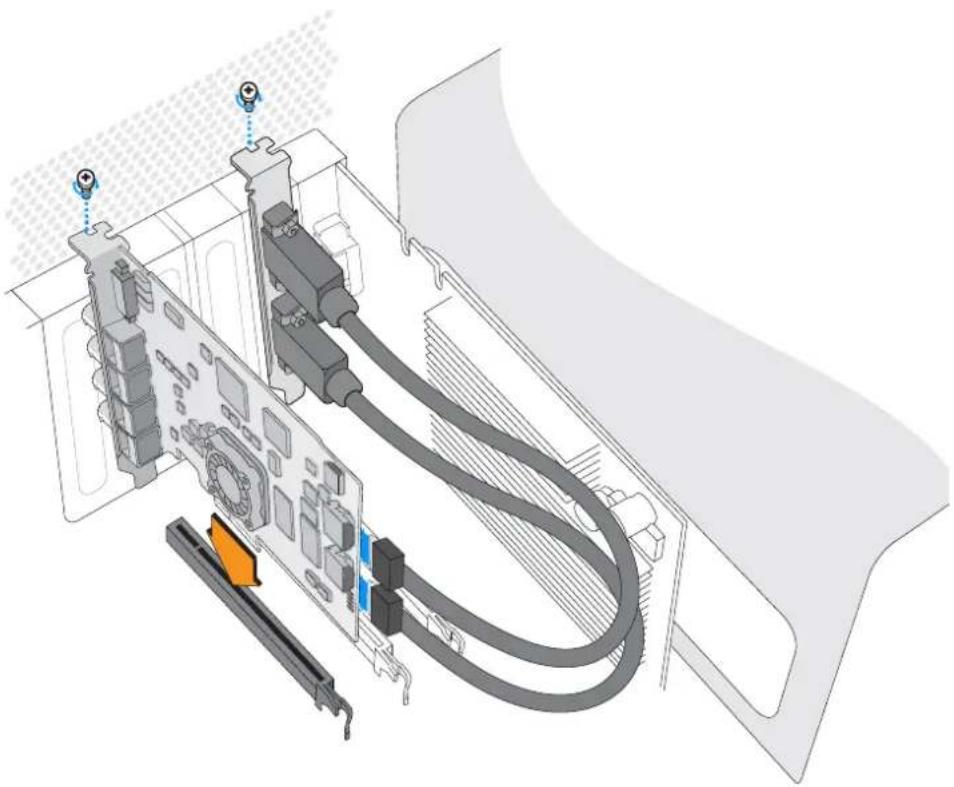

82Blackmagic Design PCIeカードをスペアPCIeスロットにインストールします。

HDMIブ ラ ケ ッ ト が 付 い て い る 場 合 、任 意 の ス ペ ア PCIeマウントに インストールでき、同梱の HDMIケーブル を 使 用してカ ードの 後 部に接 続 できます。 カードにブレイクアウトケーブルが付いている場合、 カードのブレイクアウトケーブル用コネクターに接続します。 カードの部品の破 損を避けるため、DeckLink PCIeカードは慎重に取り扱ってください。

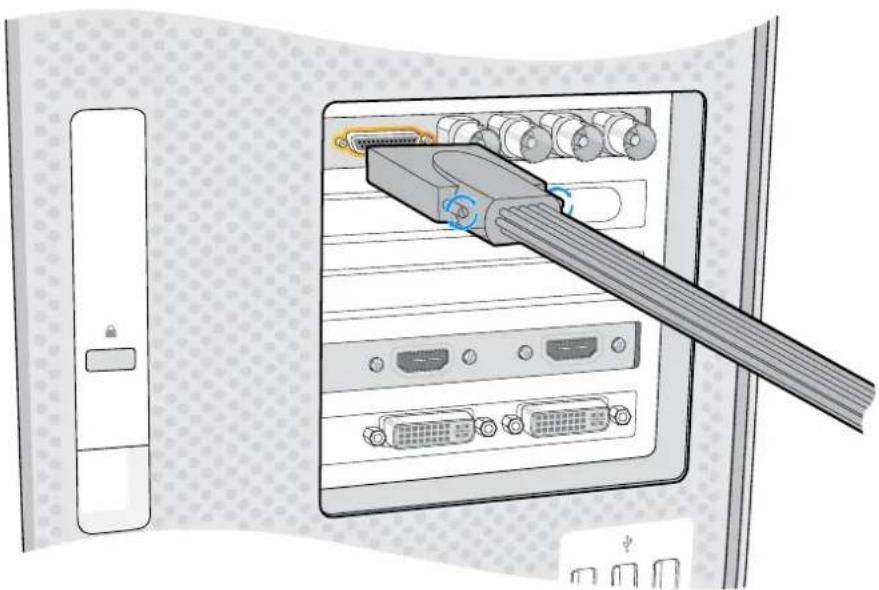

PCIe アダ プターカ ード/ケーブル

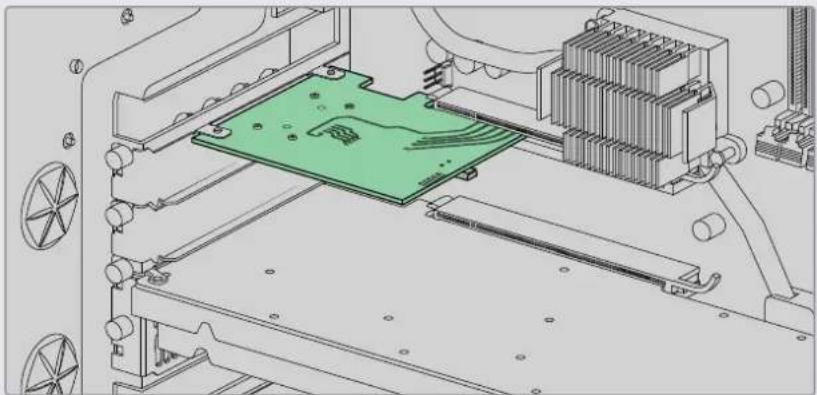

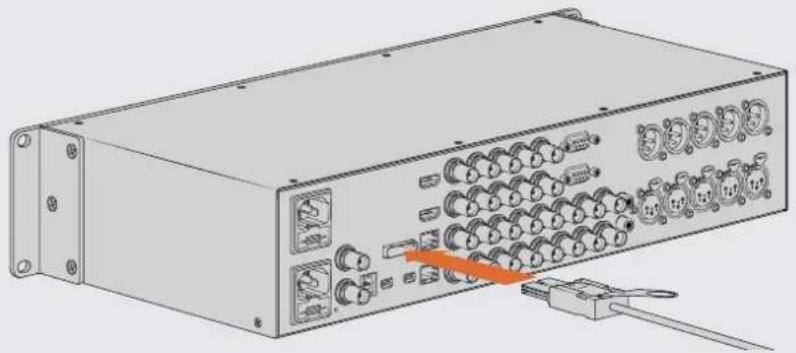

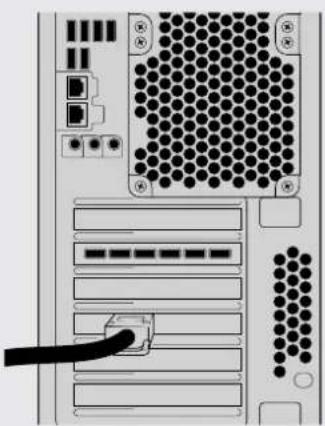

PCIe 経 由 でコンピュー ター に接 続 することもで きます。 UltraStudio

トに 接 続しま す。 Blackmagic PCIe Cable Kit

まれており、Blackmagic Design取 扱 販 社 で 購 入可 能 で す。 UltraStudio 4K Extremeは、Blackmagic PCIe Cable Kitを 使 用 す る か 、あ る い は お 近 く の コ ン ピューター販売店で標準PCIeアダ プターカ ード をご 購 入くだ さ い 。 UltraStudio 4K ExtremeはPCIeポートを 搭 載しており、 コンピューターにインストールした外 部 PCIeアダ プターカードに 接 続で きます。 コンピューターのPCIeジェネレーション2スロットにインストールされ た PCIeアダプターカード。 PCIeケーブルのもう一方の端をコンピューター背面のPCIeポートに接続します。

84Desktop Video ソフトウェアの インストール アプリケーション、プラグイン、ドライバー Blackmagic Desktop Videoソフトウェアには 、Desktop Videoハードウェアを使用するのに必要なドラ イバー、プラグイン、アプリケーションが すべて含まれています。以下のリストは、コンピューターにインス トールされるソフトウェア・アイテムの一覧です。 Mac OS Windows Linux Blackmagic Desktop Video ドライバー Blackmagic Desktop Video Blackmagic Desktop Video Blackmagic Desktop Video Setup Blackmagic Desktop Video Setup Blackmagic Desktop Video Setup Blackmagic Design LiveKey Blackmagic Design LiveKey

Adobe Premiere Pro CC、 After Effects CC、Photoshop CC プリセットおよびプラグイン Adobe Premiere Pro CC、 After Effects CC、Photoshop CC プリセットおよびプラグイン

Final Cut Pro Xプラグイン Avid Media Composerプラグイン Avid Media Composerプラグイン

自 動 アップ デ ート Desktop Videoソフトウェアをインストールしてコンピューターを再起動すると、Desktop Videoハード ウェアの内部ソフトウェアをチェックします。コンピューターにインストールしたバージョンと一致しない 場合、アップデートするようメッセージが表示されます。「OK」を ク リ ッ ク し て ア ッ プ デ ー ト を 開 始 し 、コ ン ピュー タ ー を 再 起 動 して アップ デ ート を 完 了さ せ ま す。 メモ  アップ デ ートが 中 断 さ れ た 後 、 DeckLink カードが動作しない場合は、このマニュアルの後半にある「アップデート中断からDeckLinkカードを復旧」セクションを参 照してください 。 以 降 の「 は じ め に 」セ ク シ ョ ン で 、 Mac OS、Windows、LinuxへのDesktop Videoソフトウェアの インス トールについて説明します。

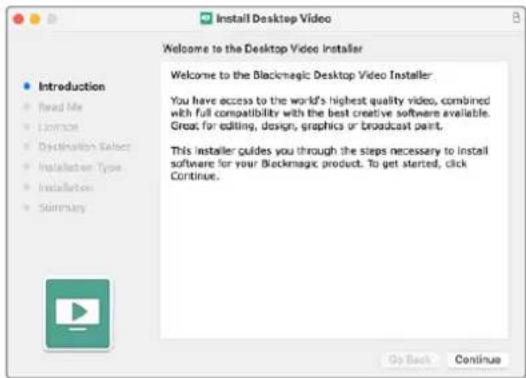

85Mac OSにインストール ソフトウェアをインストールする前に、管 理 者権限があることを確 認してください。

最新のDesktop Videoドライバー インストーラ ーを www.blackmagicdesign.com/jp/support からダ ウンロードしま す。 2 Desktop Videoインストーラー を 起 動します。

Install 」ボタンをクリックして、ソフトウェアをインストールします。 初めてDesktop Videoを イ ン ス ト ー ル す る 場 合 、追 加 で 以 下 の 手 順 を 行 う 必 要 が あ り ま す 。 4 コンピューターを再起 動して、新しいソフトウェアドライバーを有 効にします。 MacのDesktop Videoインストーラー 初めてMac OSにインストールする Mac

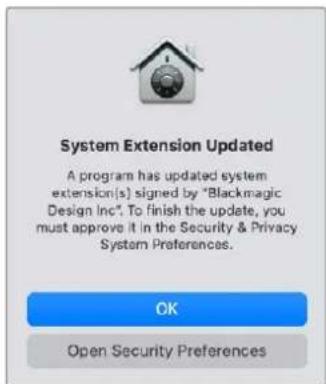

Desktop Video をインストールする場 合、インストール の際 に、 Mac

指 示 が 出 た ら「 Open Security Preferences」 を ク リ ッ ク す る か 、「 System Preferences」 を 開 き「 Security & Privacy」を ク リ ッ ク し ま す 。

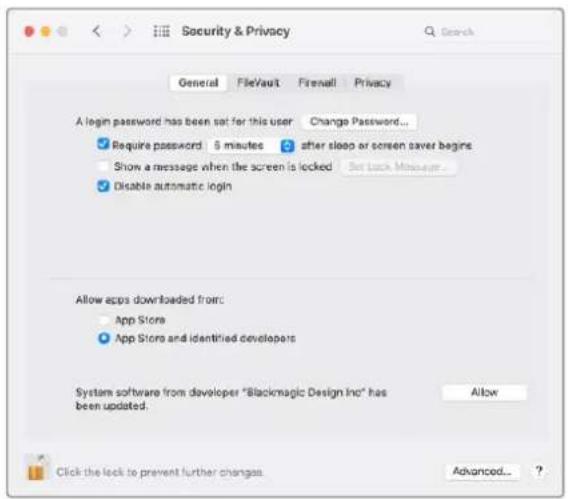

862 「Security & Privacy」で「 Allow」を ク リ ッ ク し て 、Desktop Videoソフトウェア をコンピュータ ーで 有 効 にします。 Security & Privacyの「 Allow」を ク リ ッ ク し て 、コ ン ピ ュ ー タ ー で Desktop Videoソフトウェアを有 効にします 3 再起動するよう指示が表示されるので「Not Now」を ク リ ッ ク し ま す 。

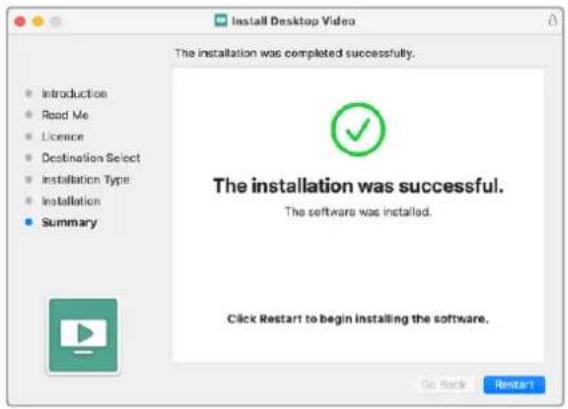

Desktop Video イ ン ス ト ー ラ ー に 戻 り 、「 Restart 」をクリックしてソフトウェアのインストールを

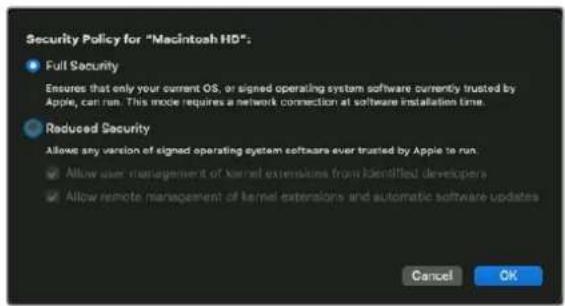

Mac で システムセ キュリティポリシ ー をリセットする Desktop Video

Mac の シ ス テ ム セ キ ュ リ テ ィ ポ リ シ ー と し て「 Reduced Security 」を 有 効 化 す る 必 要 が な く な り ま し た 。そ れ 以 前 の バ ー ジ ョ ン の Desktop Videoを イ ン ス ト ー ル す る 際 に「 Reduced Security」 を選択した場合は、M1 Macの セ キ ュ リ テ ィ ポ リ シ ー を「 Full Security」に リ セ ッ ト す る こ と を 推 奨 し ま す 。 リセットするに は 以 下 の 手 順 に 従 いま す：

「Loading Startup Options」と表示されるまで、電源ボタンを長押ししてコンピューターを起

872 「Security Policy」を ク リ ッ ク し ま す 。 3 「Full Security」を 選 択 し ま す 。 4 「OK」を ク リ ッ ク し ま す 。

セ キュリティポ リシ ー を 適 用してい る旨 を 示 すメッセー ジ が 表 示 され ま す。メッセ ージ が 消 え た ら 、コ ン ピ ュ ー タ ー を 通 常 通 り 再 起 動 し ま す 。 Windowsにインストール

最新のドライバーを使用しているかどうかをwww.blackmagicdesign.com/jp/supportで確認

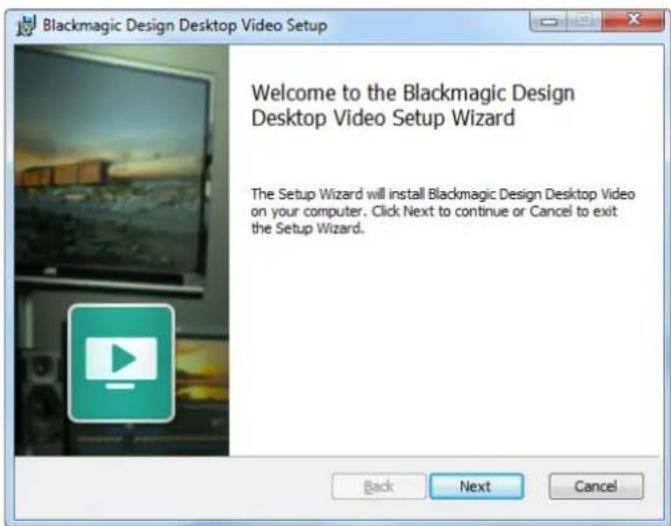

2 「Desktop Video」フォルダーを開き、「Desktop Video」イ ン ス ト ー ラ ー を 起 動 し ま す 。 3 システムにドライバーがインストールされます。「Do you want to allow the following program

this computer ?（次のプ ログ ラムにこのコンピューター へのソフトウェアの インストールを許可しますか？）」という警告が表示されるので、「Yes」を ク リ ッ ク し て 続 け ま す 。

「Found new hardware（新しいデバイスが見つかりました）」というダイアログとハードウェア・ ウ ィ ザ ー ド が 表 示 さ れ ま す 。「 Install automatically（ ド ラ イ バ ー を 自 動 で 検 索 し て イ ン ス ト ー ル ）」 を 選 択 す る と 、必 要 な Desktop Videoドライバー をシステム が 検 出しま す。

すべてのドライバーがインストールされると、「Your new hardware is ready for use（デバイスの 使 用準 備が 整いました）」というダイアログが 表示されます。コンピューターを再起動して、新しい ソフトウェアドライバーを有 効にします。 WindowsのDesktop Videoインストーラー

Desktop Video ソフトウェアをダウンロ ードしま す。

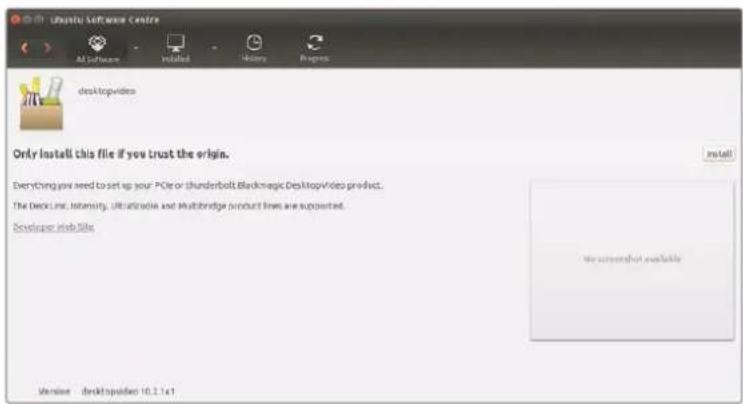

Desktop Video フォルダーを開き、使 用 するディストリビューションおよび アーキテクチャに必 要 な パ ッ ケ ー ジ を 選 択 し ま す 。「 amd64

bit プロセッサーを指しています。 パッケージは 3種 類 ありま す： – Desktopvideoパ ッ ケ ー ジ は 、主 要 ド ラ イ バ ー と APIライブラリを提 供します。 – Desktopvideo-guiパッケージは、Desktop Video Setupソフトウェアを 提 供します。 – Mediaexpressパッケージ は 、シンプル な キャプ チャー・再 生ユー ティリティを提 供します。

インストールするパッケージをダ ブルクリックし、スクリーンに表 示される指 示 に従います。依 存 関 係 に 関 す る エ ラ ー メ ッ セ ー ジ（ Missing Dependencies ）が表示される場合は、それらが先に インストールされていることを確 認してからDesktop Videoインストーラーを再 起 動します。

インストーラーの作業が 終わったら、コンピューターを再起動してインストール処 理を完了することをお 勧 めします。

Linux ディストリビューション用の Desktop Video の ネ イ ティ ブ・パ ッ ケ ー ジ が 見 つ か ら な い 場合、またはコマンドラインを使 用してインストールしたい場 合は、 ReadMe ファイル を 参 照してインストール 方 法 に 関 する 詳 細 を 確 認 してください 。 Ubuntu Software Centerからのインストール準備が整ったDesktop Video

セットアップソフトウェアをインストールしていない場合は、以下の BlackmagicFirmwareUpdater

ドラインツールを使用して、内部ソフトウェアが最 新かどうか 確 認できます：# BlackmagicFirmwareUpdater status以 下 のような メッセ ージ が 表 示され ま す。 0: /dev/blackmagic/io0 [DeckLink SDI 4K] 0x73 OK 1: /dev/blackmagic/io1 [DeckLink 4K Extreme 12G] 0x0A PLEASE _ UPDATE この例では、以下のコマンドで内部ソフトウェアをアップデートできます。# BlackmagicFirmwareUpdater update 1このコマンドの使 用に関する詳細は、「 man 」ページで確認できます（例：内部ソフトウェアアップデート コ マ ン ド に 関 す る 詳 細 に つ い て は 、「 man BlackmagicFirmwareUpdater」と 入 力 し ま す ）。 最初に必要な作業はこれだけです！ Blackmagic Desktop Video ハードウェア/ソフトウェアをインストール できたので、ビデオのキャプチャー・再生を開始できます。

89ビ デ オ の キャプ チャー・再 生 Desktop Videoハードウェア/ソフトウェアをインストールしたら、すぐにクリップのキャプチャー・再生 を開始できます。まず、ビデオソースを Desktop Video ハードウェアの入力に接続し、モニターを出力に

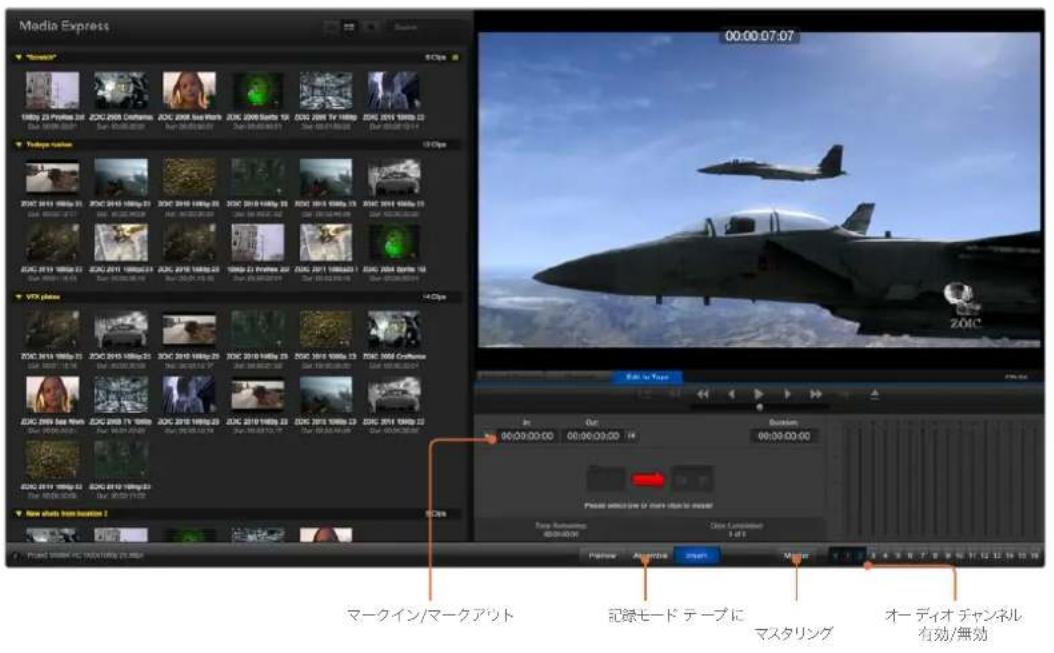

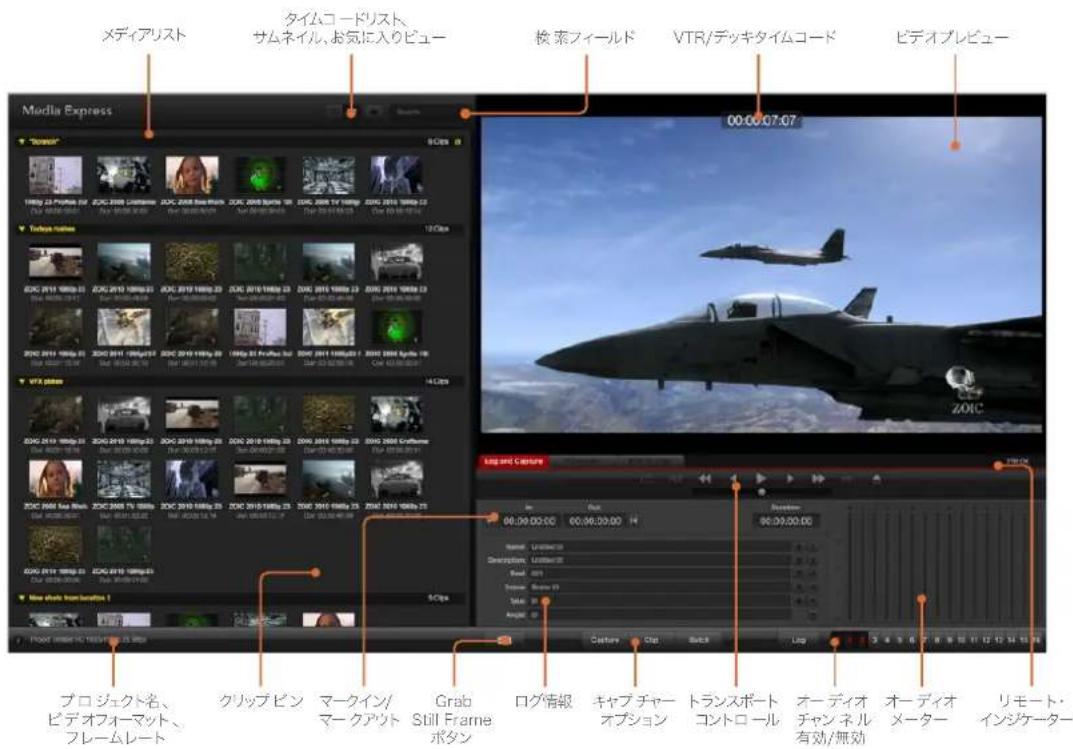

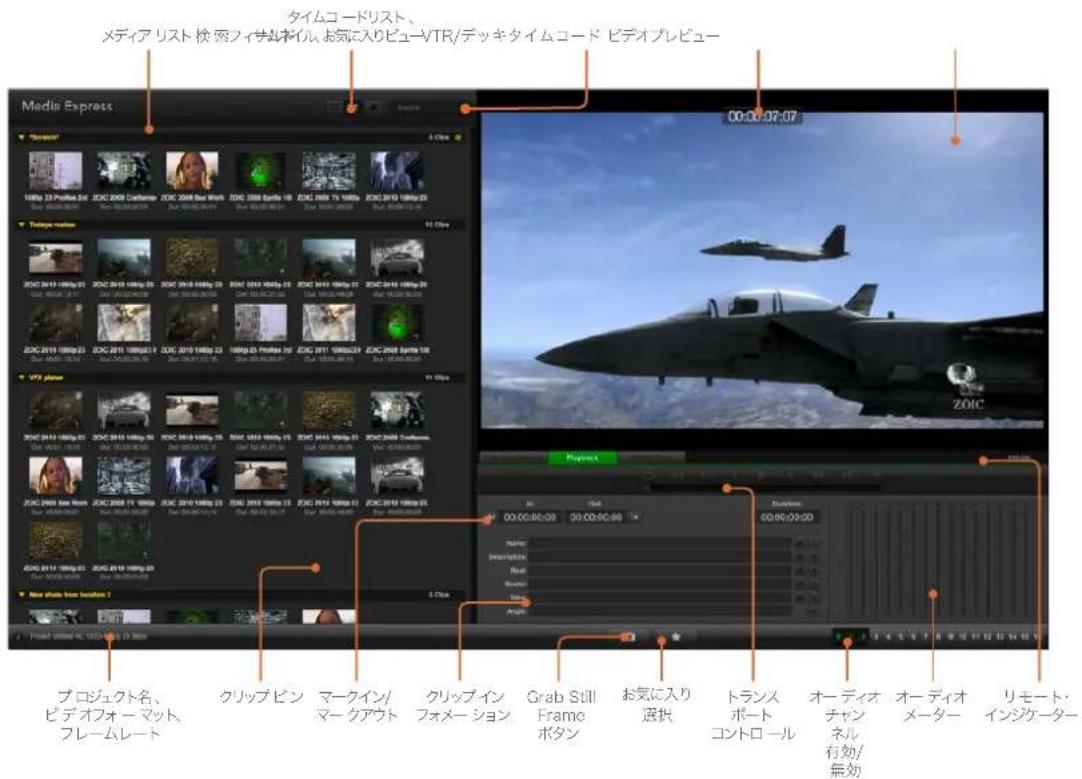

キャプチャー・再生を迅速に開始するには、クリップをBlackmagic Media Expressで キャプ チャーします。 Blackmagic Media Expressは、Desktop Videoソフトウェアをインストールする際にコンピューターに インストールされます。

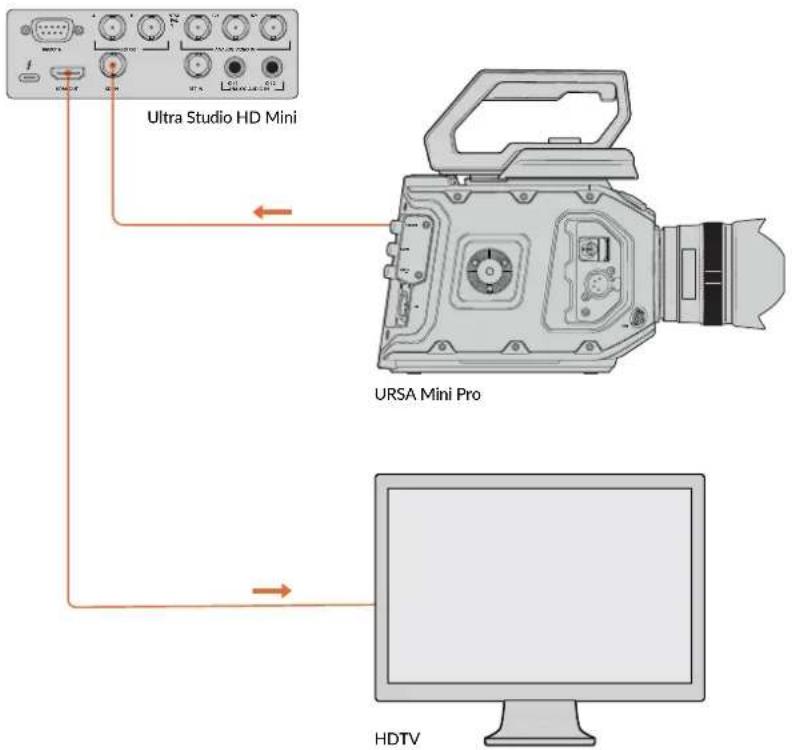

1 モニターまたはテレビをBlackmagic Designビデオハードウェアのビデオ出力に接続します。 2 ビデオソースをBlackmagic Designビ デオハードウェアの入 力に接 続しま す。

SDI OUTHDMI OUTREMOTESDI INANALOG VIDEO INREF INCH 1 CH 2ANALOG AUDIO INB-Y R-YSDI OUT+ 12V SDI INREF INTC INUltra Studio HD MiniURSA Mini Pro HDTV モニターおよびビデオソースをBlackmagic Designビデオハードウェアに接続 ビデオのキャプチャーをテストする

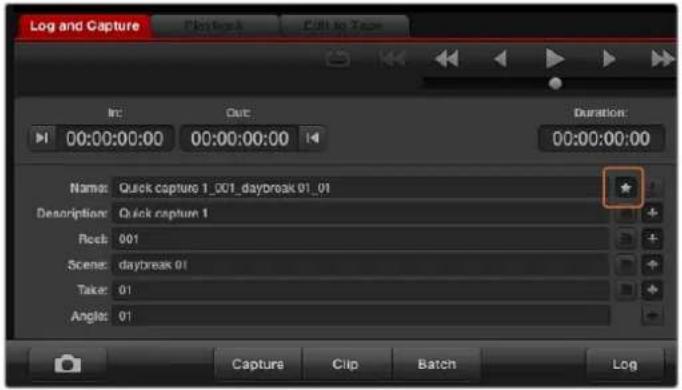

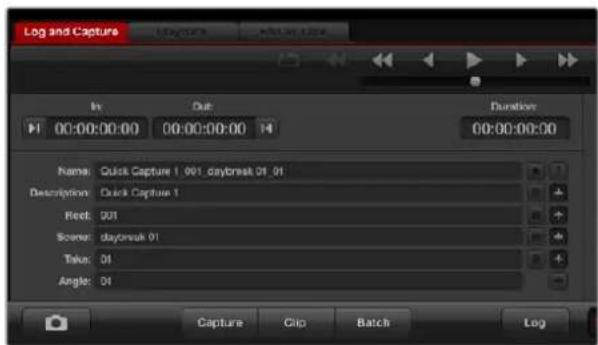

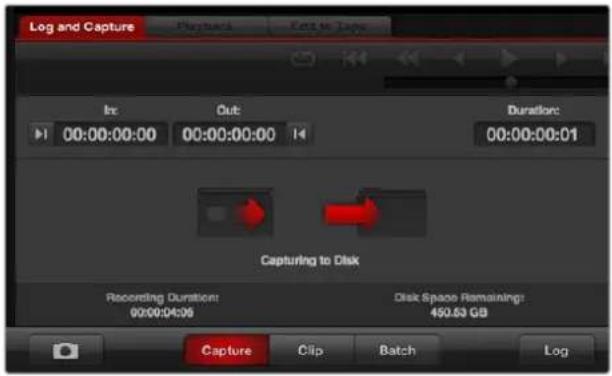

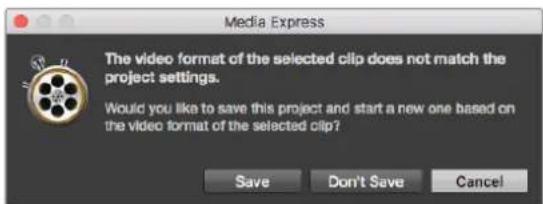

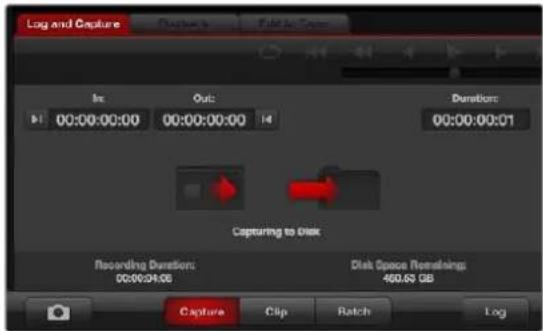

Blackmagic Media Expressを 起 動 し ま す 。「 Log and Capture」タ ブ を ク リ ッ ク し ま す 。 入 力 ビ デ オ フ ォ ー マ ッ ト が 自 動 的 に 検 出 さ れ 、そ れ に 合 わ せ て Media Expressが プ ロジェクト ビ デオ フォーマットを設 定しま す。 Media Express のプレビューウィンドウにビデ オソース が 表

Log and Capture 」ウィンドウの下にある「 Capture 」を ク リ ッ ク し て キ ャ プ チ ャ ー テ ス ト を 行 い ま す 。も う 一 度「 Capture 」をクリックして、テストを 終了します。キャプ チャーされたクリップが、 Media Expressの左側のメディアリストに追加されます。 ビ デ オ の キ ャプ チ ャ ー・再 生 90「Capture」ボ タ ン を ク リ ッ ク し て キ ャ プ チ ャ ー を 開 始ビデオの再生をテストする 1 「Playback」タ ブ を ク リ ッ ク し ま す 。

テ ス ト ク リ ップ を ダ ブ ル ク リ ッ ク し ま す 。ビ デ オ と オ ー デ ィ オ が 、ハ ー ド ウ ェ ア の 出 力 に 接 続 さ れ た モニター に 送 信 され ます。 Blackmagic Desktop Video Setup Blackmagic Desktop Video Setup

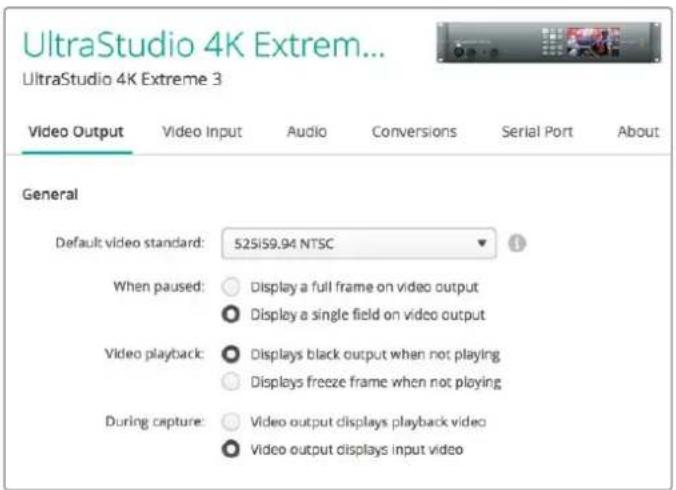

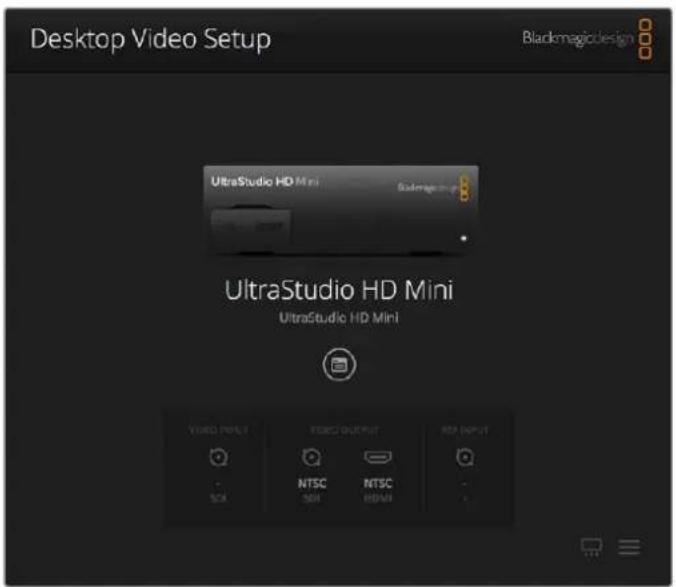

Blackmagic Desktop Video Setupでは、主なハードウェア設定を調整できます。さらにリアルタイムの ステータス表示によって、ハードウェアの入出力に接続されたビデオを確認できます。 Blackmagic Desktop Video Setup – Max OSで は 、「 環 境 設 定 」 で Blackmagic Desktop Videoを ク リ ッ ク す る か 、あ る い は「 ア プ リ ケ ー シ ョ ン 」フ ォ ル ダ ー か ら 起 動 で き ま す 。 –Windows

で は 、「 ス タ ー ト 」 ペ ー ジ で 「 Blackmagic」と 入 力 し 、Blackmagic Desktop Video Setupアプリケーションをクリックします。Desktop Video Setupは、Windows 8の「 コ ン ト ロ ー ルパネル」からも起動できます。 – Windows 10で は 、「 ス タ ー ト 」 ボ タ ン を ク リ ッ ク し て 「 す べ て の プ ロ グ ラ ム 」 > 「 Blackmagic Design」>「 Desktop Video」の順に進み、Desktop Video Setupアプリケーションをクリック

Desktop Video Setupソフトウェアは 、Windows

の「コントロールパネル」からも起動 で きます。 – Linuxで は 、「 ア プ リ ケ ー シ ョ ン 」 か ら 「 サ ウ ン ド と ビ デ オ 」 に 行 き 、「 Blackmagic Desktop Setup」 アプリケーションをダブルクリックします。 Blackmagic Desktop Video Setupを起 動するとホームページが開き、接続されているハードウェアおよび ハードウェアの入出力に接続されたすべてのビデオに関する概要が表示されます。ビデオ信号を入力に送 信している場合、信号は自動的に検出され、「Video Input」アイコンの下にフォーマットが 表示されます。 複数のBlackmagicキャプチャー・再生デバイスを接続している場合は、ホームページの両側にある矢印ボ タンをクリックして表示デバイスを切り替えられます。設 定作 業を行うには、ハードウェアのイメージまた はハードウェア名の下にある設定アイコンをクリックします。Desktop Video Setupは 、選 択 さ れ た ハ ー ドウェアに関連する設 定のみを表 示します。したがって、設 定項目を見つけるためにメニューページをスクロールする必要はありません。 BlackmagicDesktopVideoSetup 91Blackmagic Desktop Video Setupホームページ このマニュアルの次のページ以降では、Blackmagic Desktop Setupを使 用して 設 定 を調 整 する方 法 を

Blackmagic Desktop Video Setupを使 用して、ビデオ/オーディオの入出力設 定、 キャプチャー・再生時のアップ/ダウンコンバージョンの適用、ドライバー情報の表示な

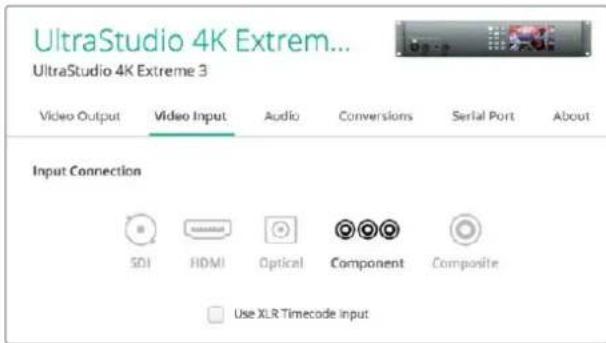

BlackmagicDesktopVideoSetup 92ビデオ設定 ビ デ オ 入 力（ Video Input） コ ネ ク タ ー ア イ コ ン を ク リ ッ ク し て 、使 用 す る Blackmagic Design ハードウェアのビデオ入 力を設 定します。表示されるのは、ハードウェアに搭載されているコネクターのみです。有効なビデオ信号が検出される と、その入力とビデオフォーマットがBlackmagic Desktop Video Setupのホームページに表示されます。 アイコンをクリックしてビデオ出力接続を設定します。 XLR タ イ ム コ ー ド を 使 用（ Use XLR Timecode

この設 定を選択すると、SDIストリームで は なくXLR入力からタイムコードを読み込みます。 チェックボックスを有効にして専用のXLR入力からタイムコードを読み込みます。ア ナ ロ グ ビ デ オ 入 力 レ ベ ル（ Analog Video Input Levels

ビ デ オ（ Video）およびクロマ（Choroma）スラ イダー をドラッグ して、コン ポー ネント/ コン ポ ジットビ デ オのアナログビデオ入 力レベルを調整します。ビデオスライダーはルマゲインを調 整し、クロマスライダー はカラーのサチュレーションを上下できます。コンポーネントビデオを使用している場合は、Cbおよび Crの 値 を 個 別 に 調 整 で きます。CbとCrを同 時に調 整したい 場 合 は 、リンクアイコンをクリックして連 動 ビ デ オ 出 力（ Video Output） ビデオフォーマットを選択し、ビデオ出力のその他の設定を調整します。概 要（ General

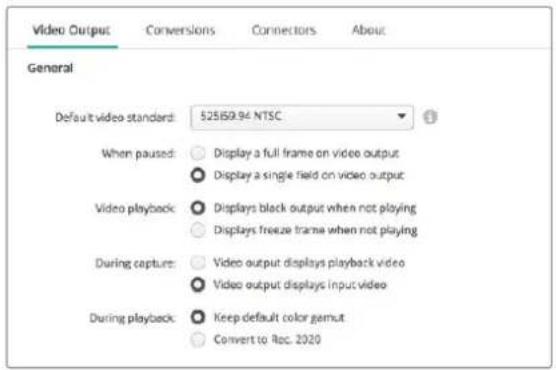

デフォルトビデオフォーマット（デフォルトビデオフォーマット（ Default Video Standard Final Cut Pro Xのブロードキャストモニタリング機能を使用する場合は、Final Cut Pro Xの プロジェクトと一致 する出力フォーマットを設定します。 一 時 停 止（一 時 停 止（ When Paused 一時停止の際に、出力でフルフレームを表示（Display a full frame on video output）す る か 単 一 の フ ィ ー ル ド を 表 示（ Display a single field on video putput）す る か 選 択 し ま す 。 BlackmagicDesktopVideoSetup

ビ デ オ 再 生（ビ デ オ 再 生（ Video Playback

再 生 し て い な い 時 に 、フ リ ー ズ フ レ ー ム を 表 示（ Display freeze frame when not playing）す る か ブ ラ ッ ク を 表 示（ Display black output when not playing）す る か 選 択 し ま す 。

キ ャ プ チ ャ ー（キ ャ プ チ ャ ー（ During Capture

キャプチャー中に、ビデオ出力で再生ビデオを表示（Video output displays playback video） す る か 入 力 ビ デ オ を 表 示（ Video output displays input video）す る か 選 択 し ま す 。再 生 ビ デ オを表示するオプションを選択している場合、「Video Playback」セ ク シ ョ ン で 選 択 し た 内 容 が出力で表示されます。入力ビデオを表示するオプションを選択している場合、入力ビデオが 出 力で 表 示され ます。

Desktop Video製品の中には、Rec.601およびRec.709ビデオ出力を、テレビやビデオモニタ ー用にRec.2020に 変 換 で き る 製 品 も あ り ま す 。ご 使 用 の Desktop Video製品がこの機能に対 応してい る 場 合、Setup Utilityで「 Rec.2020に 変 換（ Convert to Rec. 2020）」を 選 択 し て く だ さ い 。ビ デ オ が す で に Rec.2020を使用している場合、あるいは正確に表示されている場合 は、「デフォルトの色域を維持（Keep default color gamut）」の 設 定 の ま ま に し て く だ さ い 。 一時停止、ビデオ再生、キャプチャーの際に出力で表示するものを選択します。 SDI

カラースペース（カラースペース（ Color Space

変 換 するカラースペースを 選 択します。オプションは4:4:4:4 RGBビデオ、Y、Cb、Cr 4:2:2です。

SDI フ ォ ー マ ッ ト（フ ォ ー マ ッ ト（

3G-SDI信号をSMPTE Level Aダ イ レ ク ト マ ッ ピ ン グ で 出 力（ Are output as SAMPTE Level A）す る か、3Gb/s信号をLevel Bマ ッ ピ ン グ で 出 力（ Are output as SAMPTE Level B）す る か 選 択 し ま す 。

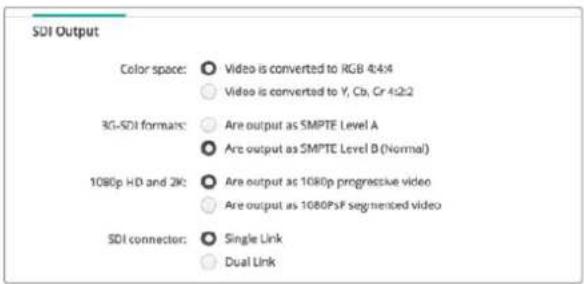

1080p HDおよび2Kを1080p プ ロ グ レ ッ シ ブ ビ デ オ と し て 出 力（ Are output as 1080p progressive video）す る か 、プ ロ グ レ ッ シ グ ・ セ グ メ ン ト ・フ レ ー ム ・ ビ デ オ と し て 出 力（ Are put put as 1080PsF segmented video）す る か 選 択 し ま す 。 SDI設定を使用してSDIビデオの出力をコントロール。 BlackmagicDesktopVideoSetup SDI コンフィギュレーション（コンフィギュレーション（ SDI Configuration

3G/6G/12G-SDIの出力は、シングルリンク、デュアルリンク、クアッドリンクから選 択できます。

プロ仕様のカラーグレーディング用モニターやプロジェクターの中には、2160p60やDCI 4Kな どの高バンド幅にクアッドリンクが必要なものがあります。 UltraStudio

Extreme リンク3G-SDIの出 力に 対応しています。DeckLink 4K Extreme 12Gでは、Quad SDIカードを 追 加して 対 応 で きます。

3G/6G/12G-SDIのビデオ信号の出力を、シングルリンク、

デュアルリンク、クアッドリンクから選 択。 フォーマットフォーマット 8Kビ デ オ は 、ク ア ッ ド リ ン ク SDI経由で再生でき、クアッドリンクの出力フォーマットを選択できます。 2つ の 選 択 オ プ シ ョン： ス ク エ ア デ ィ ビ ジ ョ ン・ ク ア ッ ド 分 割（ Square Division Quad Split

イメ ー ジ と し て 分 配 し ま す 。各 ク ア ド ラ ン ト

ー ジ は 、ク ア ッ ド リ ン ク 接 続 の SDI 経由で送信され、送信先で イメージに再構築されます。各出力を異なるディスプレイに送信し、 Ultra

モニターのビデオウォールを構築したい場合もこのオプションを使 用します。 サ ン プ ル イ ン タ ー リ ー ブ（ Sample Interleave ）： 単一の8Kイメージから交互のピクセルを4つの

4Kイメー ジとしてクアッドリン ク SDI経由で送信し、送信先で組み合わせることで完全な8Kイメー

ジになります。このオプションでは、4つの出力のいずれかをダウンコンバート4Kイメー ジとし ても使用できる利点があります。 Desktop Video機器を8K再生に使用する場合、 クアッドリンクの8K出力オプションを設定。 アナログビデオ出力の設定（Set Analog Video Output） 使用するBlackmagic Designハードウェアに共用アナログビデオコネクターがある場合は、「Analog video output」のオプションを使用して、ビデオ出力をコンポーネント、コンポジット、Sビ デオ から選 択 で きます。 HDMI

この設定では、HDMIモニタリングの3Dフォーマットを 決 定しま す。 Top and Bottom 左右のイメージを50% 圧 縮して 縦 方 向 に 並べま す。 Frame Packing 左 右の イメージ を圧 縮 なしで 単 一 のフレームに 結 合します。 Side

Side 左右のイメージを50% 圧 縮して 横 方 向に 並べ ます。 Left Eye 左 目の イメー ジ の み を 表 示しま す。 Line

Line 左 右の イメージ を圧 縮 なしで 交 互のラインに使 用しま す。BlackmagicDesktopVideoSetup

Right Eye 右 目の イメー ジの み を 表 示しま す。 HDMI 3D出力フォーマットを設 定 。 ア ナ ロ グ ビ デ オ 出 力 レ ベ ル（ Analog Video Input Levels

Chroma ）スライダーをドラッグして、コンポーネント/コンポジットビデオのア ナログビデオ出力レベルを調整します。ビデオスライダーはルマゲインを調整し、クロマスライダーはカラーの サチュレーションを上下できます。コンポーネントビデオを使用している場合は、CbおよびCrの値を個別に調 整 で きます。CbとCrを同時に調 整したい 場 合は、リンクアイコンをクリックして連 動させます。 ビデオスライダーを調整してコンポジットアナログビデオ出力レベルを設定します。 CbおよびCrスライダーは、コンポーネントビデオを使用する際のカラーバランスを調整します。

Betacam レ ベ ル を 使 用（レ ベ ル を 使 用（ Use Betacam Levels

SMPTE コンポーネントアナログレベルを使用するため、多くの最 新型のビデオ機器と互換性があります。 Sony Betacam

デッキを使用する場 合は、このチ ェックボックスを有効にしてください。

NTSC IRE アメリカやその他の国々で使用されるコンポジットビデオには7.5 IREを 選 択 し ま す 。日 本 な ど

7.5 IREセットアップ を 使 用しな い 国 の 場 合 は 、0 IREを選 択しま す。PALおよびHDフォーマット

では、この設定は使用しません。 Sony Betacam SPデ ッ キ を 使 用 す る 場 合 は 、「 Use Betacam Levels」 チェックボックスを有効にします。NTSCコン ポ ジットビデ オフォーマットを使 用 す る 場 合 は 、適 切 な NTSC IREレベ ルを 選 択しま す。 リ フ ァ レ ン ス 入 力（ Reference Input

このコントロールを使用して、ハードウェアのビデオ出力のタイミングをビデオリファレンス入力に対し て調整します。この機能は、ビデオ出力のタイミングを正確に調整する必要がある大規模な放送局な どでよく使用されます。リファレンスはサンプル単位で調整できるので、サンプルレベルで正確なタイミ

この設定を使 用するよくある例のひとつに、スタジオや放 送 局のすべてのハードウェアに安定した共用 リファレンスを接続し、タイミング 設 定を行い、すべてのビデオ出力を完 璧に一致させるケースがありま す。これにより、ダウンストリームルーターまたはプロダクションスイッチャーに接続されたデバイス間 での切り替えが可能になり、スイッチングの際のあらゆるグリッチを排除できます。 BlackmagicDesktopVideoSetup 96リファレンスにロックする場合は、この設定を調整してビデオ出力と リファレンス入力のタイミングを合わせます。 DeckLink Quad

のコネクターマッピング DeckLink Quad 2をコンピューターにインストールすると、8系 統の 独 立したミニBNCコネクターを使用 してSDI信 号 を 入 出 力 で き ま す 。こ れ に よ り 、8台 の キ ャプ チ ャー・再 生 デバイス が あ るか のように 、1つの 製品で8系統のビデオ信号のキャプチャー・再生が可能になります。上記の理由により、DeckLink Quad 2はDesktop Video Setup上で8個の独立したDeckLink Quadデバイスとして表示され、入出力のコンフィ ギュレーションを簡単に実行できます。各デバイスに名前を付けられるので、どのDeckLink Quadがど のビデオ信号に使用されているかを簡単に把握できます。 SDIコネクターは、Desktop Video Setupの「 Connetor Mapping」設 定 で 各 デ バ イ ス に マ ッ ピ ン グ で きます。その際は、各コネクターは特定のデバイス専用であることを留 意しておいてください。例えば、 「SDI 1」は DeckLink Quad (1) 専 用 で 、「 SDI 2」は DeckLink Quad (1)およびDeckLink Quad (5)専用 となって い ま す。 DeckLink Quad 2をインストールすると、「Connector Mapping」設 定 で SDIコネクターを各DeckLink Quadデバイスに割り当てられます。 以 下 の 表 で は 、各 SDIコネクター専用のDeckLink Quadデ バ イ ス を 確 認 で き ま す 。 ま た 、マ ッ ピ ン グ の オ プションもチェックできます。

DeckLink Quad SDI コネクターDeckLink Quad (1) SDI 1&2、SDI 1 DeckLink Quad (2) SDI 3&4、SDI 3 DeckLink Quad (3) SDI 5&6、SDI 5 DeckLink Quad (4) SDI 7&8、SDI 7 DeckLink Quad (5) SDI 2、な し DeckLink Quad (6) SDI 4、な し DeckLink Quad (7) SDI 6、な し DeckLink Quad (8) SDI 8、な し SDIコネクターを特定のデバイス用に設 定すると、同じコネクターを共 有しているデバイスにも影 響しま す 。例 え ば 、DeckLink Quad (1) を「 SDI 1 & SDI 2」に 設 定 す る と 、DeckLink Quad 5の設定は自動的に None ）」に な り ま す 。こ れ は 、 DeckLink Quad

SDI コネクターが 使 用されているた め で す。同 様 に 、DeckLink Quad (5) を「 SDI 2」に 設 定 す る と 、DeckLink Quad (1) は 自 動 的 に「 SDI 1 」に設 定されます。他のデバイスの入出力を誤って中断してしまうことを避けるため、各デバイスで 使用してい るSDI入出力を把握しておくことが重要です。BlackmagicDesktopVideoSetup 97作業のこつ すでにオリジナルモデルの DeckLink Quad を イ ン ス ト ー ル し て い て 、カ ス タ ム デ ザ インのSDKアプリケーションを使用している場合は、DeckLink Quad 2をインストール 後 にア プリケーションに変更を加えなくても問 題なく動作します。DeckLink Quad 2に追加搭載され たマッピング機能を使 用することで、既存のシステムにさらに多くの入出力を必要に応じて追 加 できます。

オ ー デ ィ オ 入 力（ Audio Input） コ ネ ク タ ー ア イ コ ン を ク リ ッ ク し て 、使 用 す る Blackmagic Design ハードウェアのオーディオ入力を設定します。オーディオ入力は以下から選択できます： Embedded オーディオチャンネルがビデオ信号の一部として含まれています。SDIおよびHDMIは 、エ ン ベ デッドオーディオの伝送に対応しています。 AES

EBU 単一のコネクターで2チャンネルのオーディオを伝 送するデジタルオーディオ信号です。 XLR プロ仕様のアナログオーディオ機器の多くに使用される3ピン オー ディオコネクターで す。 RCA

HIFI HiFiシステム、DVDプレーヤー、テレビなど、民生用のオーディオ機器にアンバランスアナログ オーディオを接続する際に使 用するコネクターです。 Microphone マイクケーブルで 給 電 するファン タム 電 源 で す。コン デ ン サ ーマイクを 使 用 する 際 に 必 要 で す。マイクにファンタム電源が必要な場合は、「 Use

48V Phantom Power 」オ プ シ ョ ン を 有 効にします。使 用するマイクにファンタム電 源が必要かどうか分からない場合は、このチェックボックスをオフにしてください。電源内蔵型のマイクであった場合に損傷の原因となります。 UltraStudio

Extreme で は 、フ ァ ン タ ム 電 源 が オ ン の 場 合 に フ ロ ン ト パ ネ ル の LED します。電源内蔵型のマイクを接続する場合は、ファンタム電源の接続を切ってから最低10秒お いて、ファン タム 電 源 を 放 電 さ せ てくださ い 。従 来 のリボ ン 型 のマイクや ダイナミック マイクは 、ファン タム電 源 で の 使 用 には 適 しません 。コネクターアイコンをクリックして、オーディオ入力接続を設定します。 「Input Level」スライダーをドラッグして、マイクの入力レベルをコントロールします。 BlackmagicDesktopVideoSetup 98HDMIオーディオ出力 この設定で、プロジェクトの5.1オー ディオチャンネル を、HDMIモニタリング機器で使用しているコン フィギュレーションに再マッピングできます。例えば 、一 部のホームシアターのオーディオビジュアル・レシーバーは、サラウンドオーディオを 特 定のチャンネルにマッピングする必要があります。作業しているプロジェクトのサラウンドオーディオに SMPTE方 式 などの異 なる順 序 を 使 用している 場 合 、 「5.1サ ラ ウ ン ド チ ャ ン ネ ル 順 を 使 用（ Use 5.1 surround channel ordering）」チェックボックスを有効 にすると、HDMIのオーディオビジュアル・レシーバーと互換性が得られます。 「Use 5.1 surround channel ordering」を 有 効 に す る と 、HDMIモニタリング機 器と互換 AES/EBU スライダー をドラッグして、 AES/EBU オーディオ入出力のリファレンスレベル（ゲイン）を調整します。 リセットアイコンを 押 すと、ゲイン が 0 dBにリセットされ ます。 「Output Level」スライダーをドラッグして、AES/EBUデジタル 出力レベル を調 整します。 ア ナ ロ グ オ ー デ ィ オ 入 力 レ ベ ル（ Analog Audio Input Levels） Channel

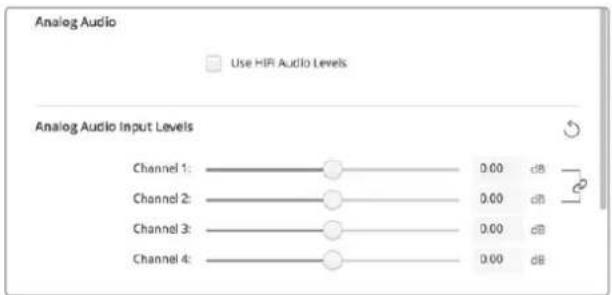

キャプチャー時のアナログオーディオ入力のゲインを調整します。リンクアイコンをクリックすると、両方のチャンネルを同時に調整できます。 HiFi オーディオレベルの使用（ Use HiFi Audio Levels

UltraStudioおよびDeckLinkモデルでは、XLR端子のプロ仕様アナログオーディオレベルが標準 になっています。プロ仕様と民生用の機器ではオーディオレベルが異なるため、XLRコネクター に民生用オーディオ機器を接続する場合は、必ず「Use HiFi Audio Levels」を 有 効 に し て く だ RCA-XLRアダプターを使用する必要があります。 入力チャンネルスライダーを調整して、アナログオーディオ入力レベルをコ ン ト ロ ー ル し ま す 。 民 生 用 オ ー デ ィ オ 機 器 を 接 続 す る 場 合 は 、「 Use HiFi Audio Levels」チェックボックスを有効にします。 BlackmagicDesktopVideoSetup 99ア ナ ロ グ オ ー デ ィ オ 出 力 レ ベ ル（ Analog Audio Output Levels） Channel

ビデオ再生時のアナログオーディオ出力のオーディオ信号強 度（ゲイン）を調整します。リンクアイコンをクリックすると、両方のチャンネルを同時に調整できます。 スライダーで の 調 整 をキャン セ ルしたい 場 合、リセットアイコン は 円 状 の 矢 印 で、各 設 定 の タイトル バー の 右 側 に ありま す。各 設 定のリセットアイコンを 押 すと 、ゲインスライダー が 0 dBに戻ります。

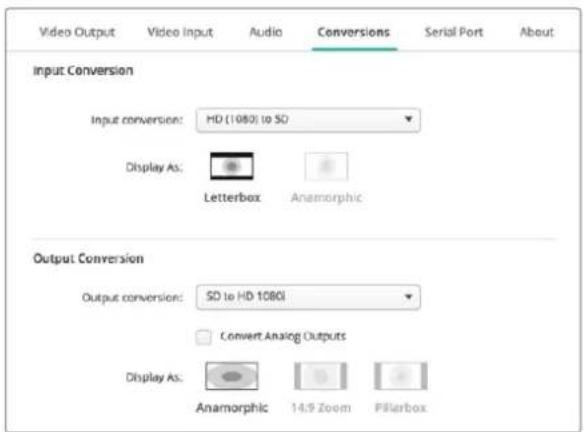

入 力 コ ン バ ー ジ ョ ン（ Input Conversion） キャプチャー中のリアルタイム・アップ/ダウンコンバージョンを有 効にします。「Input conversion」ド ロ ップダウンメニューでコンバージョンを選択します。 入 力コンバージョンで は最 大 2フレームの遅延が生じるため、フレーム単位の精度を得るには編集ソフト ウェアのタイムコードオフセットを調整する必要があります。表 示 方 法（ Display

変換したビデオの表示方法を選 択します。入 力ビデオのアスペクト比に応じて、レターボック ス、アナモルフィック、センターカット、ピラーボックス、16:9ズーム 、14:9ズームなどのオプショ 出 力 コ ン バ ー ジ ョ ン（ Output Conversion） 再 生 中 の リアル タ イム・アップ / ダ ウ ンコ ンバ ー ジョン を 有 効 にし ま す。ド ロ ップ ダ ウ ンメ ニューで コ ンバ ー ジョンを 選 択しま す。 出力コンバージョンでは最大2フレームの遅 延が 生じるため、フレーム単位の精度を得るには 編集ソフト ウェアのタイムコードオフセットを調整する必要があります。アナログ出力のコンバージョン（ Convert Analog Outputs

このチェックボックスを有効にすると、アナログビデオ出力でも変換を実行します。表 示 方 法（ Display

変換したビデオの表示方法を選 択します。ビデオのアスペクト比に応じて、レターボックス、アナモルフィック、センターカット、ピラーボックス、

ズームなどのオプションから選 択します。アップ/ダウンコンバージョンの設定では、それぞれのドロップダウンメニューで入力/出力コンバージョンおよびアスペクト比を選択します。設定を 適 用 す る た め に 、必 ず「 Save」を ク リ ッ ク し て く だ さ い 。 BlackmagicDesktopVideoSetup 100以下の表は、コンバージョン時に使用できるアスペクト比の概要です。ダウン コンバージョンソース イメー ジ変換後の イメー ジレターボックス 16:9 HDイメー ジ 全 体 を 4:3 SDフレームにスケー リ ン グ し 、上 下 に ブ ラ ッ ク バ ー を 表 示 し ま す 。アナモ ルフィック 16:9 HDイメー ジ を 水 平 方 向 に 圧 縮して4:3 SDフ レームにします。センターカット 16:9 HDイメー ジ か ら 4:3 SDフレームを切り取りま す 。こ の ア ス ペ ク ト 比 設 定 で は 、16:9イメージの 両側部分は破棄されます。ピラーボックス 4:3 SDイメー ジ を 16:9 HDフレームの内 側に表 示 します。両 側 にはブラックバー が 表 示 されます。16:9 ズーム 4:3 SDイメー ジ を スケーリン グ して 16:9 HDフレー ムを 埋 めます。14:9 ズーム 「Pillarbox」と「 16:9 Zoom」の 間 で す 。 最 小 限 の ブ ラ ッ ク バ ー を 表 示 し 、上 下 を わ ず か に ク ロ ップ し ま す。 About （この製 品に関して） ド ラ イ バ ー（ Driver） Blackmagic Desktop Video Setupの「 About」ページでは、ハードウェアの現在のドライバーおよびハ ードウェアを最後にアップデートした日付を確認できます。 作業のこつ Status Reportの「 Create」ボタンをクリックしてステータスリポートを生 成すれ ば 、入 出 力 リ フ ァ レ ン ス で 検 出 さ れ た ビ デ オ フ ォ ー マ ッ ト 、カ ラ ー ス ペ ー ス 、カ ラ ー サ ン プ リ ン グおよびビット深 度、ドライバー情報、オペレーティングシステムおよびハードウェア情報などの技術情報を含むファイルを保存できます。このリポートは、テクニカルサポートチームに連絡する 場 合 に 役 立ちます。このファイル は サイズ が 小 さいため、メールで 簡 単 に 送 信 で きます。 製品情報（Product Notes） お使いのBlackmagic Design製品の名前を変えると、Desktop Video Setupソフトウェア で 各 ユ ニット を識 別でき、使 用されている場所と用途を把握できます。この機能は、1つ の ネットワ ー ク上 の 異 なる 場 所で同じハードウェアを複数使用している場合に便利です。また、目的に応じた名前を付けると管理が 容 易 に な り ま す（ 例： 編 集 室 1、カ ラ ー 室 2な ど ）。

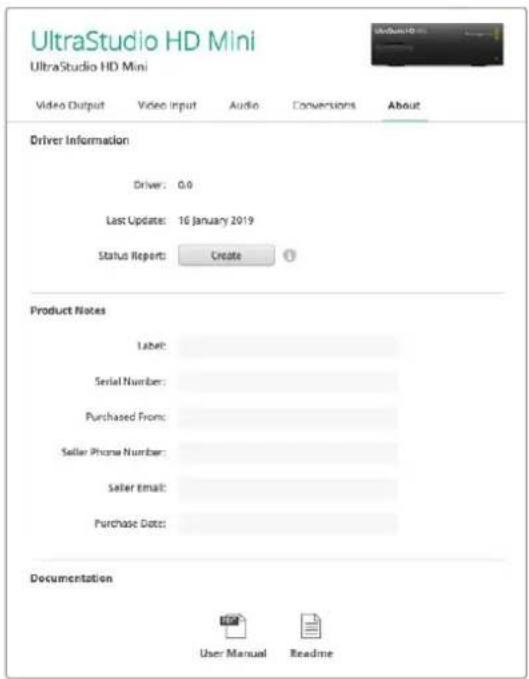

Label」欄 に 入 力 さ れ た ハ ー ド ウ ェ ア 名 は 、Blackmagic Desktop Video Setupのホームページに保 存 され、ハードウェアのイメージ下に表示されます。BlackmagicDesktopVideoSetup 101さらにハードウェアのシリアルナンバー、ハードウェアの購入 元・購入日、販 売元の連 絡 先 など、後に必要となる可能 性 のある重 要な 情 報も入 力で きま す。 「About」セクションで は 、ドライバーのバージョン、ユーザー マニュアル、リリースノートなどの大切な情報が確認できます。 また、ステータスリポートの生成やハードウェア製品情報の入力も可能です。 Teranex Mini Smart Panel Teranex Mini Smart Panel

Mini は、小型のキャプチャー・再生ソリューションで、Teranex Mini

バーターやHyperDeck Studio Mini デ ッ キ な ど 、そ の 他 のBlackmagic製品と同じ形状です。これらの製品は、可搬性に優れたモジュラー設 計になっており、ロケ撮 影に携帯したり、デスクにマウントした り、Teranex Mini Rack Shelfに設 置して使 用 で きます。Teranex Mini Rack Shelfを 使 用 す れ ば 、機 材 をラックに マ ウントで きま す。オプションの Teranex Mini Smart PanelをUltraStudio HD Miniに 装 着 す る と 、再 生 お よ び キ ャ プ チ ャ ー 中に、ユニットのフロント部で直接ビデオ/オーディオを確認できます。Teranex Mini Smart Panel

LCD は、入力イメージを表示します。また、オーディオメーターでオー ディオレ ベル の 確 認もで きます。 Teranex Mini Smart Panelは ホ ッ ト ス ワ ッ プ に 対 応 し て い る の で 、イ ン ス ト ー ル す る 際 に Blackmagic UltraStudio HD Miniの電 源をオフにする必要はありません 。

ドライバー を 使 用して、Blackmagic UltraStudio

Mini のオリジナルフロント パネルの両側面に

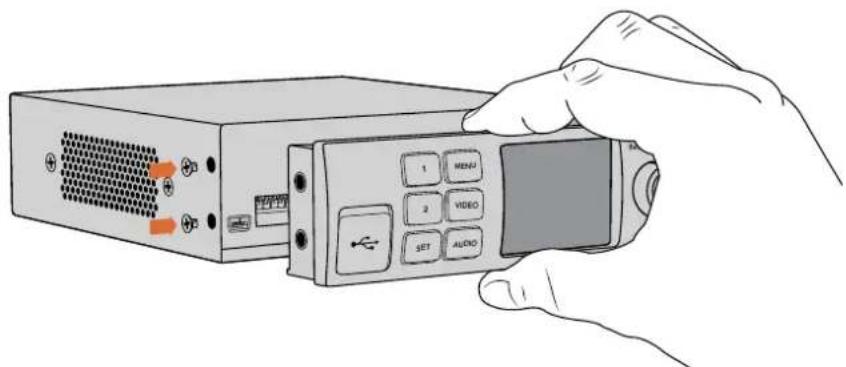

ネジを取り外し、ユニット前面からパネルをゆっくりと外し TeranexMiniSmartPanel

オリジナルパネルの内側の下隅に透明のプラスチックチューブが付いています。この部品は、ユニ ット内 部 の LEDからの光がオリジナルパネルのステータスインジケーターを照らすようにするもの です。この部品はオリジナルパネルから外さないでください。 作業のこつ オリジナルのベーシックパネルを再度 取り付ける場 合は、ライトチューブ がユ ニット前 面 のスロットと揃 うようにしてください 。

Mini の前面のコネクターを合わ せ、Smart Panelをユニットに向かってコネクターが固定されるまでゆっくりと押します。UltraStudio HD Miniの前面にTeranex Mini Smart Panelがきれいに収まります。 4 オリジナルパネルで 使用していたM3ネジでSmart Panelを固定します。

2SETVIDEOMENUAUDIO Teranex Mini Smart PanelをBlackmagic UltraStudio HD Miniにインストールする際 は 、 Smart Panel背 面 のコネクター に 沿ってパ ネル を 持 ってください 。正しい 位 置 に 取り付 け や すくなります。 UltraStudio HD MiniをTeranex Mini Rack Shelfに取り付けている場合、ネジを取り外すにはユニット をラックから取り外す必要があります。

Teranex Mini Rack Shelf」セクションを参照してください。 オリジナルのベーシックパネルはとても頑丈です。Blackmagic UltraStudio HD Miniをラックシステム の後ろやケーブルやアクセスの多い場所にマウントしたい場合は、オリジナルのベーシックパネルにい つでも付け替えられます。 TeranexMiniSmartPanel 103Smart Panel

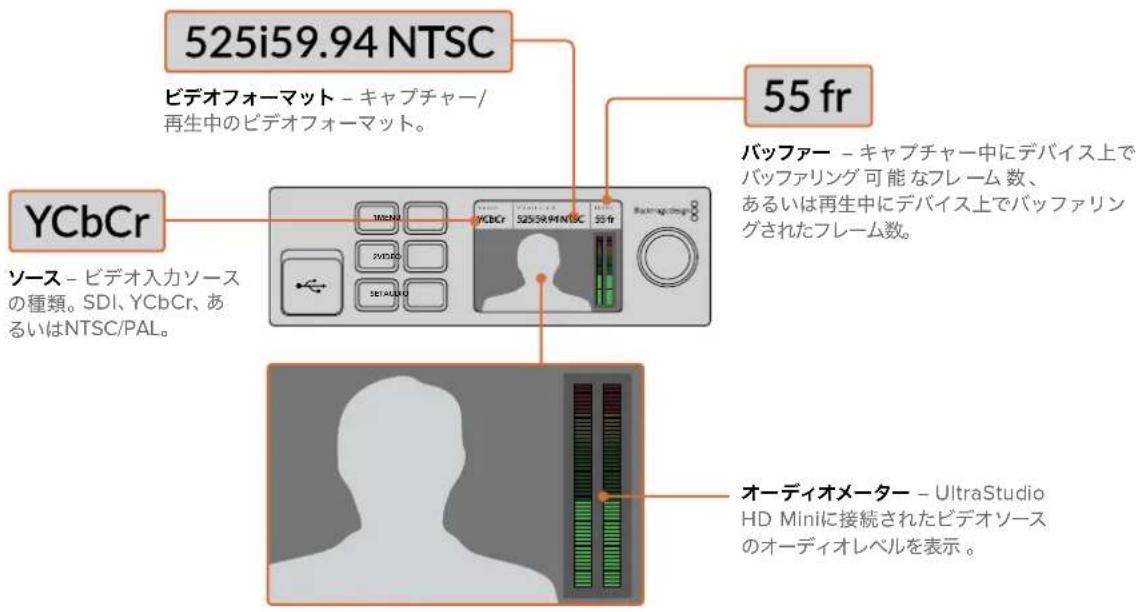

LCDディスプレ イ ホームスクリーンは、Teranex Mini Smart PanelのLCDディスプレイに最初に表示される画面です。 ホームスクリーンには以下の情報が表示されます：バッファー – キャプチャー中にデバイス上でバッファリング 可 能 なフレ ーム 数 、 あるいは再生中にデバイス上でバッファリングされたフレーム数。ソース – ビデオ入力ソース

NTSC/PAL。 1 MENU2 VIDEOSET AUDIOSource YCbCr Video Format 525i59.94 NTSC Buffer 55 fr ビデオモニター – UltraStudio HD Miniに 接続された入力ビデオソースを表示。 オーディオメーター – UltraStudio HD Miniに接続されたビデオソース のオーディオレベルを表示 。 1 MENU 2 VIDEO SET AUDIO Source YCbCr Video Format 525i59.94 NTSC Buffer 55 fr ビデオフォーマット – キャプチャー/ 再生中のビデオフォーマット。 Teranex Mini Rack Shelf Blackmagic UltraStudio HD MiniをBlackmagic ATEM Television Studio HDやBlackmagic Teranex Miniコンバーターなどの他の機器と使用する場 合、Teranex Mini Rack Shelfを 使 用してユニットを 放 送 ラックやロードケースに収納できます。

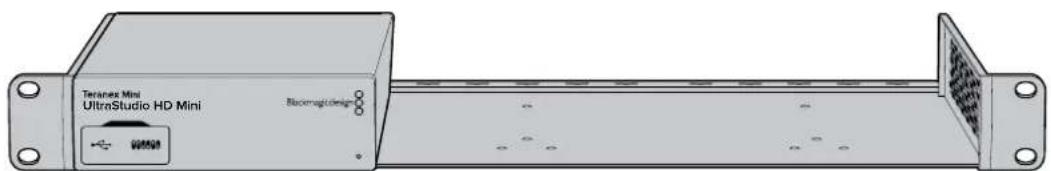

Teranex Mini サイズの製品を収納できます。 UltraStudio HD MiniはTeranex Mini Rack Shelfに 設 置 で き ま す 。ユ ニ ッ ト の ゴ ム 製 の 滑 り 止 め（ 付 い て い る 場 合 ）を 外 し 、底 の マ ウ ン ト ホ ー ル を 使 って Rack Shelfの底にユニットをネジで取り付けます。 UltraStudio HD Mini Teranex Mini Rack Shelfには、オリジナルのカバーパネルが2つ含まれているので、複数のユニットを設置 する必要がない場合でも、ラックの隙間を埋めることができます。

Blackmagic Designウェブサイトwww.blackmagicdesign.com/jpを 参 照してください 。 TeranexMiniRackShelf 104UltraStudio

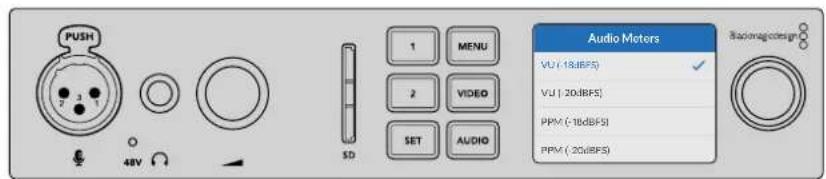

Mini のフロントパネルの使 用 UltraStudio 4K Miniでは、Desktop Video Setup Utilityで 変 更 で き る ほ ぼ す べ て の 設 定 は 、フ ロ ン ト パ

LCD メニューからもアクセスできます。設定をナビゲートするには「 MENU 」ボ タ ン を 押 し て メ ニ ューを開き、設定ノブを使ってオプションをスクロールします。サブメニューへ行って設定を確定するに は 、「 SET」ボ ン を 押 し ま す 。 メ ニ ュ ー か ら 出 る に は「 MENU」ボタンを押してメニューを遡り、ホームスクリーン画面に戻ります。 作業のこつ 「VIDEO」あ る い は「 AUDIO」ボタンを押すと、ビデオ/オーディオ設定に直接進 めます。目的の設定に直接アクセスでき、設定リストをスクロールする必要がないので、時間 を節 約 で きます。 Audio MetersVU (-18dBFS)VU (-20dBFS)PPM (-18dBFS)PPM (-20dBFS) UltraStudio 4K Miniのフロントパネルの LCDメニュー を 使って 設 定 を 変 更 オ ー デ ィ オ 設 定（ AUDIO） UltraStudio

LCD メニューには、追加のオーディオ設定があります。これらの設定では、キャプ チ ャー・再 生 中 に LCDに表示されるオーディオメーターの種類を変更できます。2つのオーディオメータ ーの種類はVUとPPMです。

VU（ボリューム・ユ ニット）メー ター は 、オー ディオ 信 号 の 短 いピー クお よび ボトムの 平 均 値 を 表 示します。VUメーターを使 用している場 合は、メーターのピーク値をオーディオメーターの 0dBイ ン ジ ケ ー タ ー に 合 わ せ て ソ ー ス の 出 力 レ ベ ル を 調 整 し ま す 。こ れ に よ り SN比が最大化さ れ、最高品質のオーディオが確実に得られます。ピーク値が 0dB を 超 え る と 、音 の 歪 み が 発 生 するリスクが 高くなりま す。UltraStudio 4K Miniのアナログオー ディオ入 力を 使 用してい る場 合 、入 力 レ ベ ル は 、LCDメニューあ るい は Setup Utilityで 調 整 で きます。 PPM PPM（ピーク・プログラム）メーターは、「ピークホールド」機能に対応しています。この機能で は、信号のピーク値の表示が一時的に保持され、その後ゆっくりと戻るため、オーディオのピ ーク値 が 簡 単 に確 認 で きます。

PPM メ ー タ ー は 、ど ち ら も リ フ ァ レ ン ス レ ベ ル を - 18dB

め、様々な国際放送基準に合わせたオーディオモニタリングが可能です。 SDカ ードスロット UltraStudio 4K Miniのフロントパネルには SDカードスロットが 付 いており、ユ ニットが Mac/Windows コンピューターに接続されている際に、ファイルを読み込み/書き込みできます。このスロットは、一般 的なSDカードのリーダー/ライターと同 様に使 用でき、コンピューターは別ドライブとして検出します。 つ ま り 、カ メ ラ の SDカードからクリップ をすばやく読 み込 んだり、あるいは ポータブルメディアにクリッ プをキャプチャーするようMedia Expressを設定できます。 UltraStudio4KMiniのフロントパネルの使用 105DaVinci Resolve DaVinci Resolve のライブグレーディング Desktop Video 10は、Blackmagic Design 4Kおよび8Kハードウェアの同時キャプチャー・再生をサポー トしています。入力・出力にそれぞれ別のデバイスを使用する必要がないため、DaVinci Resolveでライ ブグレーディング機能を使用するユーザーにとって非常に便利です。オンセットでライブグレーディング 機能を使用する場 合は、カメラの出力をBlackmagic Designハードウェ ア の 入 力 に 接 続 し ま す 。さ ら に Blackmagicハードウェアの出力をオンセット・モニターに接続して、グレ ー ディングの 評 価と確 認 が 可 能 です。

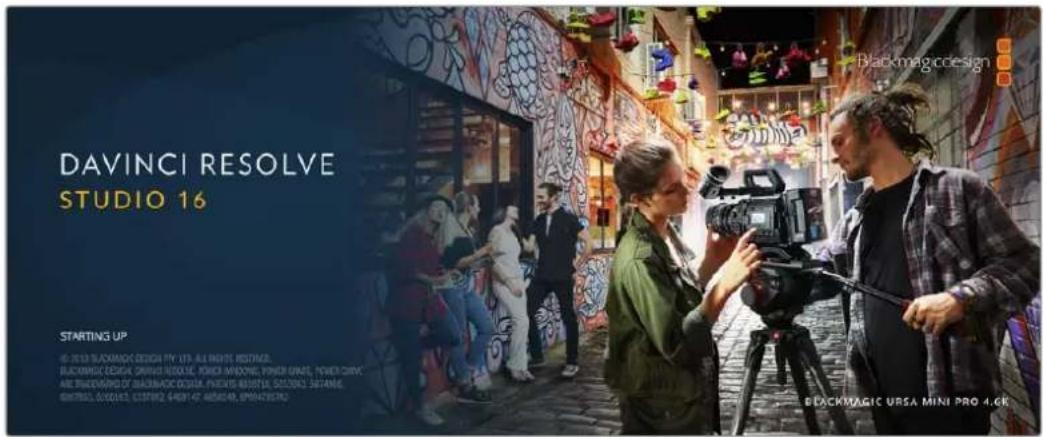

DaVinci Resolveを起動します。環境設定メニューから「ビデオ&オーディオI/O」タ ブ を 選 択 し 、 「Resolve Live用」オプションでハードウェアを選択します。設定を保存し、DaVinci Resolveを 再 起 動して 変 更 を 適 用します。 プロジェクトを開始し、プロジェクト設 定ウィンドウを開きます。「マスター設定」タブで、使 用するカメラに合わせてタイムライン 解 像 度とフレームレートを設 定します。 「キャプチャー・再生」タブへ行き、「ビデオのキャプチャー・再生」メニューからフォーマットを選 択します。「ビデオキャプチャーと再生」メニューでフォーマットを選択 4 エディットページ で、「ファイル」＞「新 規タイムライン」を選 択します。

カ ラ ー ペ ー ジ で 、「 カ ラ ー 」 メ ニ ュ ー を ク リ ッ ク し 、「 Resolve Live 」＞「 オ ン 」を 選 択 し ま す 。ビ ュ ー ア に ラ イ ブ ビ デ オ が 表 示 さ れ 、「 Resolve Live」ボタン（明るい赤 色のボタン）がビデオ上部に 表 示されます。DaVinciResolve 106Resolve Liveの使用

Resolve Liveモードでは、「フリーズ」ボタン（雪の結晶のアイコン）で現在受信中のビデオフレ ームをフリーズできるため、撮影中に生じる動きに気を取られることなくグレーディングが行えます。調整が済んだら、スナップショットの取り込みに備えて再生を再開できます。 満足できるグレーディングが得られたら、「スナップショット」ボタン（カメラのアイコン）をクリッ クすると、現在ビューアに表示されているスチルのスナップショット、受信タイムコードの値、 作成したグレーディングをタイムラインに保存できます。スナップショットは、ワンフレームの クリップ で す。ス ナ ップ シ ョット を 保 存 した 後 、雪 の 結 晶 の アイコ ン を 押 すと 再 生 が 再 開 さ れ 、 次 にグ レ ー ディング するショットに 進 めます。 作業のこつ Resolve Liveについての詳しい説明は 、DaVinci Resolveマニュ アル を 参 照してくだ

Blackmagic DaVinci Resolveは、プロジェクトの編 集・フィニッシングに必要なすべてのツールを搭 載するエディターフレンドリーなインターフェースを採 用しています。クリップをマウスでドラッグ＆ドロッ プしたり、キーボードで正確な編集を行ったりなど、DaVinci Resolveはプロのエディターが求めるすべ ての 機 能 を搭 載しています。

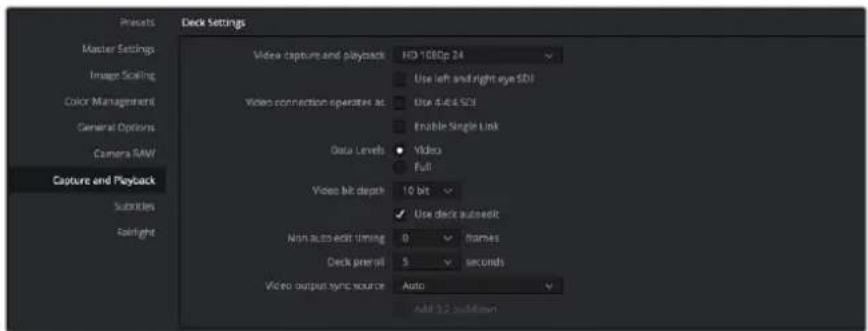

DaVinci Resolveを起 動します。「環 境 設 定 」メニューで「ビデオ&オーディオI/O」タ ブ を 選 択 し、さらに「キャプチャー・再生用」で 使用するBlackmagic Designハードウェアを 選 択します。 DaVinci Resolveを再 起 動して 変 更を 適 用します。

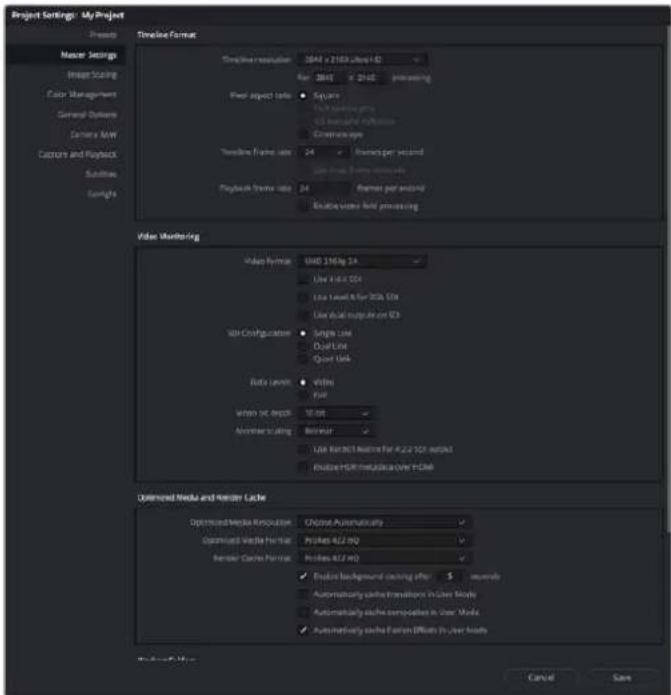

プロジェクトをロードし、「ファイル」メニューから「プロジェクト設 定」を開きます。さらに「マス ター設 定 」で、「タイムライン解 像 度 」、「タイムラインフレームレート」、「再生フレームレート」

「ビデオモニタリング」セクションで、「ビデオフォーマット」を設定します。Blackmagic Desktop Video Setupは、選択したフォーマットに自動的に変更し、Blackmagicビデオハードウェアに出力 4 「保存」ボタンを押して変更を保存し、プロジェクト設定ウィンドウを閉じます。 DaVinciResolve 107プロジェクト設定ウィンドウを使 用して、タイムライン フォーマットとビデオモニタリングオプションを設 定します。

メディアペ ー ジ のメディアストレ ー ジ ブ ラ ウ ザ を 使 用 して、メディア プール にクリップ をロ ードしま す。

エディットページで「ファイル」＞「新規タイムライン」を選択し、タイムラインに名前を付けて 「 作 成 」ボ タ ン を ク リ ッ ク し ま す 。 3 これで、左 側 にあるソースビューアに、メディアプールからクリップ をドラッグ できます。

」キーを 使 用して、ソースクリップの イン点 / アウト点を設 定し、ビューアウィンドウ の下にあるバーで、再生ヘッドをドラッグします。

クリップ をタイムラインに編 集するには 、ソースビューアからタイムラインにクリップ をドラッグ＆ ド ロ ップ しま す。 作業のこつ DaVinci Resolveの編集に関する詳細は、BlackmagicのDaVinci Resolveマニュア ル を 参 照してください 。 DaVinciResolve 108お気に入りのサードパーティ製ソフトウェア

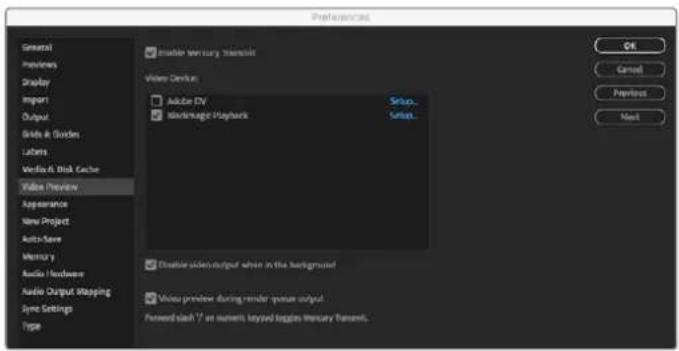

Blackmagic Designハードウェアを使用して合成をリアルタイムで表示するには、「Preferences」＞ 「Video Preview」を 選 択 し ま す 。After Eects CCでBlackmagic Designハードウェアを使 用するには、

Enable Mercury Transmit 」を有効にする必要があります。「 Video Device 」 メ ニ ュ ー で 、「 Blackmagic Playback」を 選 択 し ま す 。After Eects CCの 合 成 が、正しいビデオカラースペースで 放 送 用 モニターに 表 示され ま す。環境設定の「ビデオプレビュー」画面サポートされていないフレームサイズや非 標準フレームサイズを使 用している場合でも、 Blackmagic Design ハ ー ド ウ ェ ア か ら 正 し く 出 力 で き ま す 。「 Preferences

Video Preview Blackmagic Playback Setup 」 ボ タ ン を ク リ ッ ク し ま す 。「 Blackmagic Device Selection 」ウィンドウが表示されます。ハードウェアがサポートしている最も近いビデオフォーマットに合わせて、イメージをアップ/ダウ ン ス ケ ー ル で き ま す 。例 え ば 、UltraStudio 4Kを 使 用していて、After Eectsの合成が解像度2048 x 1152 に 設 定 さ れ て い る 場 合 、ス ケ ー ル ダ ウ ン し て DCI 2K、ま た は ス ケ ー ル ア ッ プ し て Ultra HDを出 力で きま す。 お 気 に入りの サ ードパ ー ティ製ソフトウェアの 使 用 109レンダリング 合成作業 が終わったら、DPXイメージシーケンスまたは以下のコーデックでレンダリングできます： レンダリングの「Output Module Settings」オ プ シ ョ ン Mac

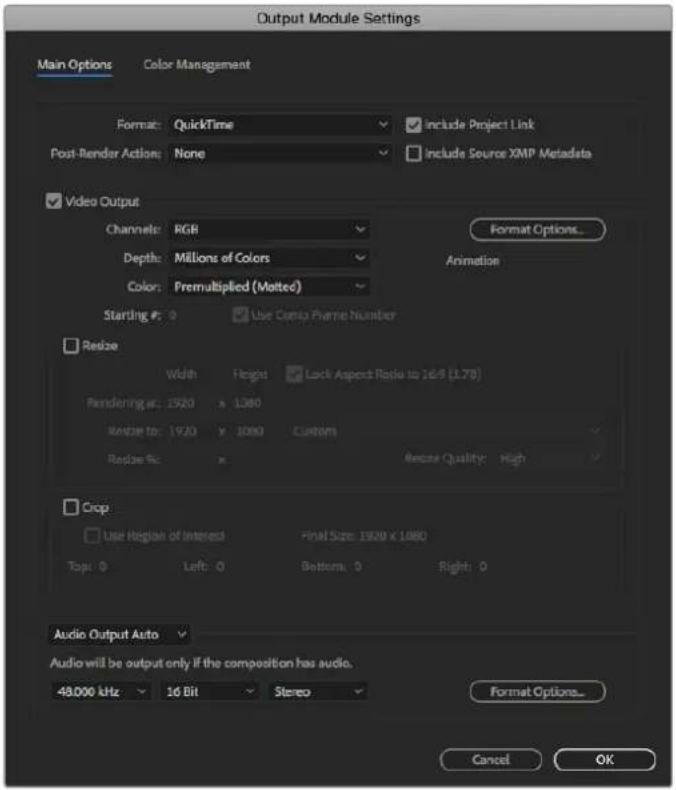

Apple DV - PAL（圧縮） ProResやDVCPRO HDなどのコーデックは 、Final Cut Proがインストールされている場合に利用可能です。 Windows

Blackmagic 8-bit MJPEG（圧縮） DVCPRO HDやDVCPRO50などのコーデックは、Premiere Pro CCがインストールされている場 合に 利 用 可 能 で す。 お 気に 入りのサ ードパー ティ製ソフトウェアの 使 用 110Windows

QuickTime Blackmagic RGB 10-bit（非圧縮） Blackmagic 10-bit（非圧縮） Blackmagic 8-bit（非圧縮） Apple Photo - JPEG（圧縮） Apple DV - NTSC（圧縮） Apple DV - PAL（圧縮） Adobe Photoshop

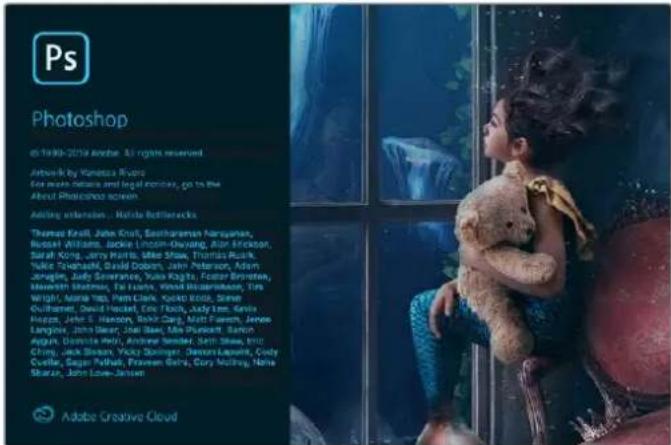

Photoshop CC ビデオフレームの読み込み/書き出し Photoshop

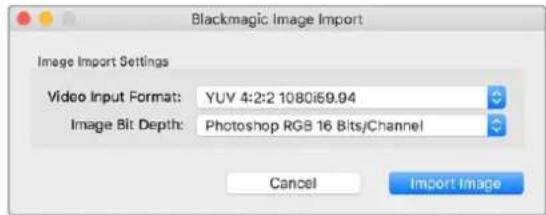

にイメー ジ を 読 み 込 む 1 「File」＞「 Import」＞「 Blackmagic Image Import」を 選 択 し ま す 。 2 「Video Input Format」と「 Image Bit Depth」 を 選 択 し 、「 Import Image」を ク リ ッ ク し ま す 。 イメー ジ キャプ チャ ー Photoshop

で イメー ジ を 書き出 す 1 「File」＞「 Export」＞「 Blackmagic Image Export」を 選 択 し ま す 。 2 「Video Output Format」 を 選 択 し 、「 Export Image」を ク リ ッ ク し ま す 。 イメー ジの 書 き出 しお 気に入りのサードパー ティ製ソフトウェアの 使 用 111一 度「 Import」ま た は「Export」の設定が完了すると、それ以降の読み込み/書き出しでは設定ウィンド ウは表示されません。設定を変更したい場合は、Macで は「 Option」、Windowsで は「 Ctrl」を 押 し な が ら読み込み/書き出しを選択します。 Adobe Premiere Pro

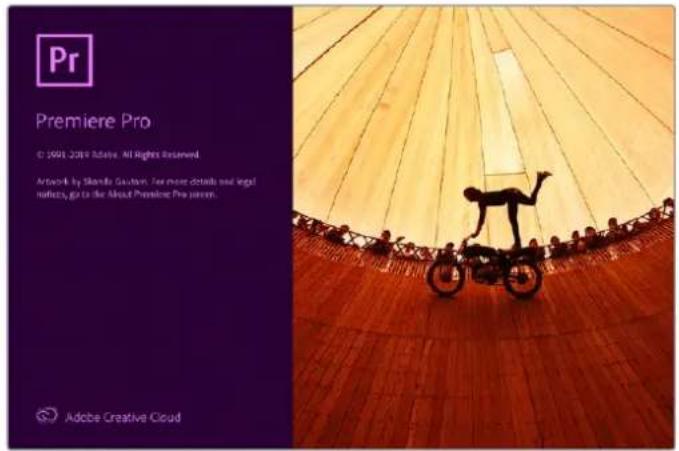

Premiere Pro CC Blackmagic Designプ ロジェクトを セットアップ する

Premiere Proを 開 き 、「 New Project」を ク リ ッ ク し ま す 。プ ロ ジ ェ ク ト 名 を 入 力 し 、保 存 場 所 を

使 用して いるグラフィックカードがPremiere Pro

Mercury Playback Engineでサポート さ れ て い る 場 合 、「 Renderer」の 選 択 が 可 能 に な る の で「 Mercury Playback Engine - GPU Acceleration」に切り替えます。

「Capture Format」の ド ロ ップ ダ ウ ン メ ニ ュ ー で「 Blackmagic Capture」を 選 択 し ま す 。Macでは 「Settings」、Windowsで は「 Properties」ボ タ ン を ク リ ッ ク し て 、ビ デ オ / オ ー デ ィ オ の キ ャ プ チ ャ ー設定を設定します。ビデオ規格（Video Standard）と ビ デ オ 形 式（Video Format）を 選 択 し ま す 。「 OK」を 押 す と「 New Project」ウィンドウに戻ります。

「Scratch Disks」タブをクリックして、キャプチャーしたビデオ、キャプチャーしたオーディオ、 ビデオ/オーディオプレビューの場所を設定します。「 」を ク リ ッ ク す る と 、新 し い プ ロ ジ ェ クトが 開きます。 5 デ フォルトシステムの オー ディオ が Blackmagic Desktop Videoに設 定されていないことを確 認

Mac OSで は 、「 System Preferences」 を 開 き 、「 Sound」オプションをクリックして、出力タブで Blackmagicデバイスが選択されていないことを確認します。入力タブではマイク入 力を選 択し、 Blackmagic製 品 が 選 択されてい な いことを 確 認します。Windowsで は 、タスクバーのオーディオスピーカーアイコンを右クリックし、サウンド設 定を開き ま す 。「 Playback」タ ブ を ク リ ッ ク し て 、Blackmagic Designハードウェア以外 のオンボードのサ ウンドハードウェアまたはサウンド出力デバイスを使 用するよう設 定します。「Recording」タ ブ をクリックして、Blackmagic Designハードウェア以外 の録 音 デバイスを使 用するよう設 定します。

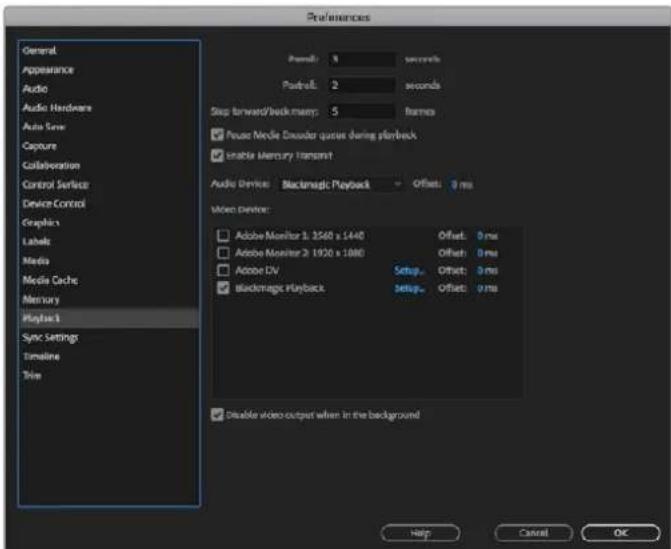

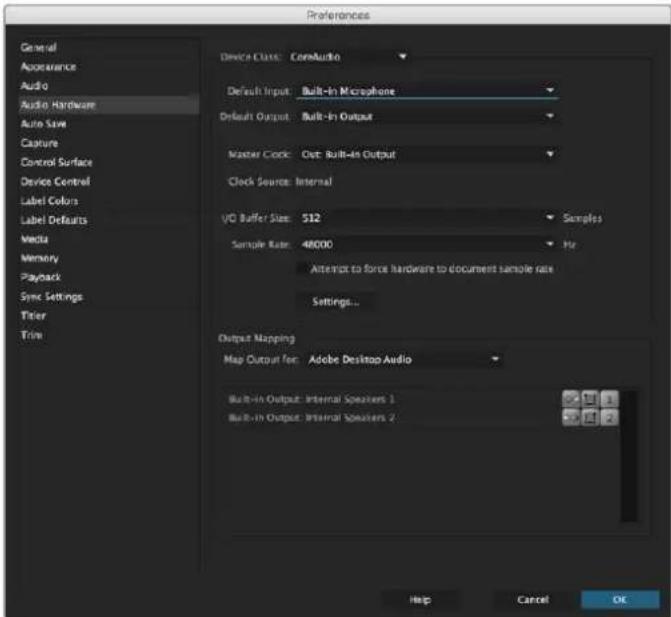

Adobe Premiere Proに 戻 り 、「 Preferences」 メ ニ ュ ー を ク リ ッ ク し て 、「 Audio Hardware」を 選 択 し ま す 。 ド ロ ッ プ ダ ウ ン メ ニ ュ ー で 、「 Default Output」を「 Built-in Output」に 設 定 し ま す 。

Output Mapping」 で 、「 Map Output for」を「 Adobe Desktop Audio」に 設 定 し ま す 。 お 気 に入りのサードパー ティ製ソフトウェアの 使 用 112Adobe Premiere Proのオーディオハードウェアの環境設定を設定する際は、 デフォルトのオーディオ出力と出力マッピング設定が「 Built-in Output」に 設定されていることを確認します。

「Preferences」の「 Playback」 メ ニ ュ ー で 、「 Audio Device」の ド ロ ップ ダ ウ ン メ ニ ュ ー か ら 、

Blackmagic Playback 」 を 選 択 し 、「 Video Device

を 入 れ ま す 。「 OK」を 押 し ま す 。 Adobe Premiere Proの「 Playback」オ ー デ ィ オ デ バ イ ス を「 Blackmagic Playback」 に 設 定 し 、「 Video Device」設 定 の「 Blackmagic Playback」 チェックボックスが選択されているか 確認します。

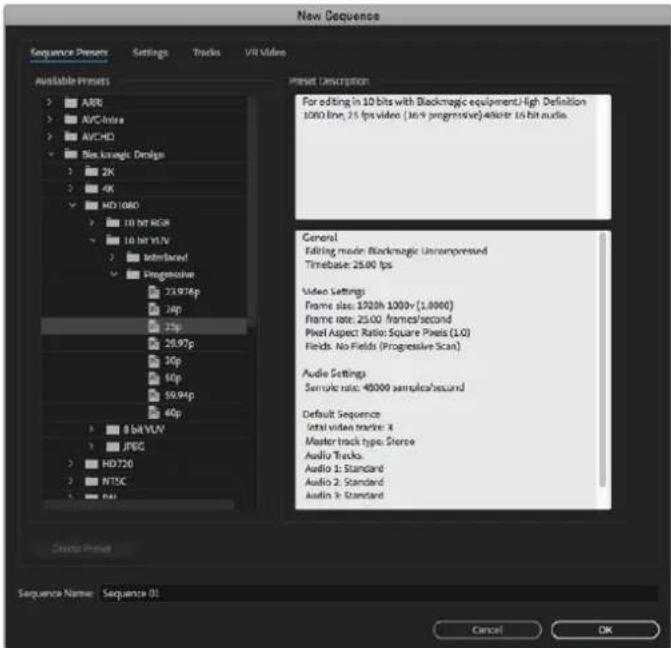

新 規 シ ー ケ ン ス を 作 成 す る に は 、「 File」＞「 New」＞「 Sequence」を 選 択 し ま す 。使 用 す る プ リ セ ッ ト を 選 択 し 、シ ー ケ ン ス に 名 前 を つ け て「 OK」を ク リ ッ ク し ま す 。 お 気に入りのサ ードパ ーティ製ソフトウェアの 使 用 113Blackmagic Designプリセットから新規シーケンスを作成

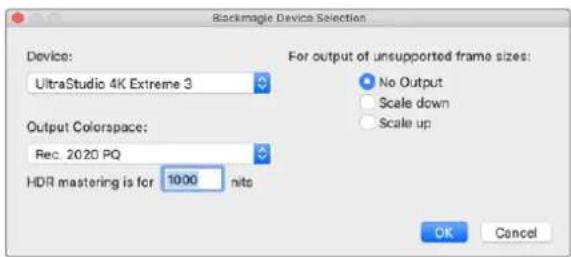

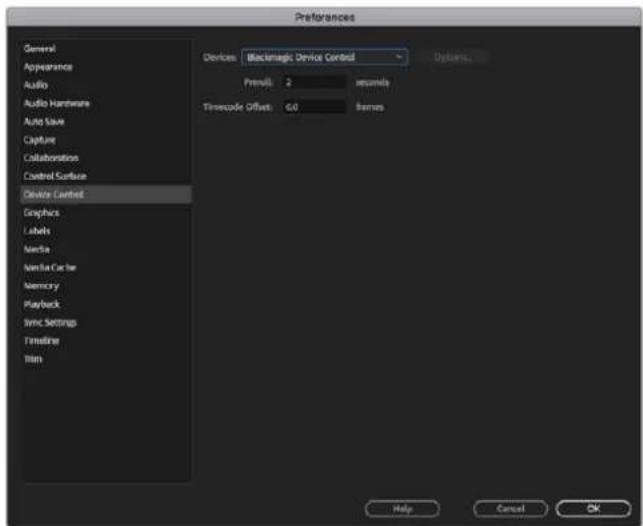

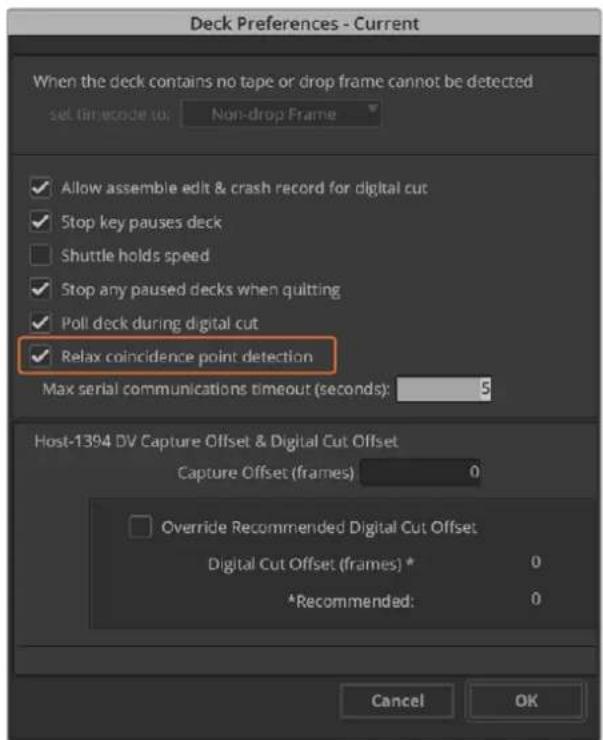

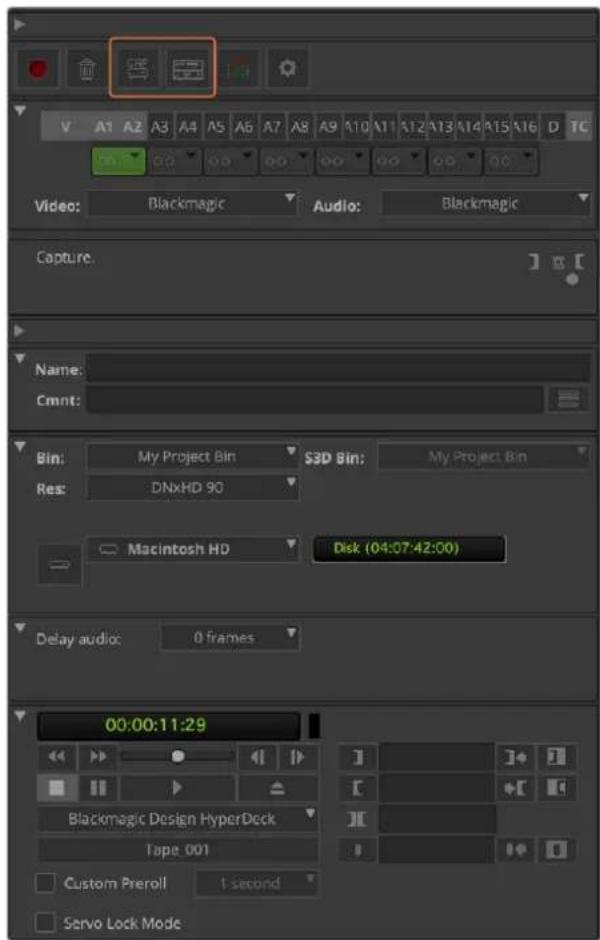

Blackmagic Design の キ ャプ チャー・再 生 機 器 の 多くが

デバイスコントロールに対応しており、 デッキのコントロールが 可能です。「 Preferences

Device Control 」へ 進 み 、デ バ イ ス メ ニ ュ ー で 「Blackmagic Device Control」 が 選 択 さ れ て い る こ と を 確 認 し て く だ さ い 。「 OK」を ク リ ッ ク し ま す 。

ビデオとオー ディオ が Blackmagic Designデバイスから再生されていることを確認するには、

Preferences」＞「 Playback」を選択し、再生設定を確認してください。オーディオデバイスとビ デオデバイスの両方のメニューに「 Blackmagic Playback」を 選 択 し ま す 。サ ポ ー ト さ れ て い な い フレ ームサイズや 非 標 準フレームサイズ を使 用している 場 合で も 、 Blackmagic Designハードウ ェ ア か ら 正 し く 出 力 で き ま す 。「 Preferences」＞「 Playback」 に 行 き 、「 Blackmagic Playback」

Setup」 ボ タ ン を ク リ ッ ク し ま す 。「 Blackmagic Device Selection」ウ ィ ン ド ウ が 表 示 さ れ お 気 に入りのサ ードパーティ製ソフトウェアの 使 用 114ます。ハードウェアがサポートしている最も近いビデオフォーマットに合わせて、イメージをアッ プ/ダウンスケールできます。例えば、 UltraStudio

Premire のシーケンスが解 像 度 3996 x 2160に 設 定 さ れ て い る 場 合 、ス ケ ー ル ダ ウ ン し て Ultra HD、ま た は ス ケ ー ル ア ッ プ し て DCI 4K

オプションを選択してサポートされていないフレームサイズを出力 Desktop VideoデバイスがHDRをサポートしている場合は、色域および伝送方法をHDRプ ロジェクト用 に設定することも可能です。これらの設定にはRec.2020用のHLGとPQが含まれます。HDRマスタリング ディスプレイの設定は、使用するモニターやテレビが表示できる値にする必要があります。

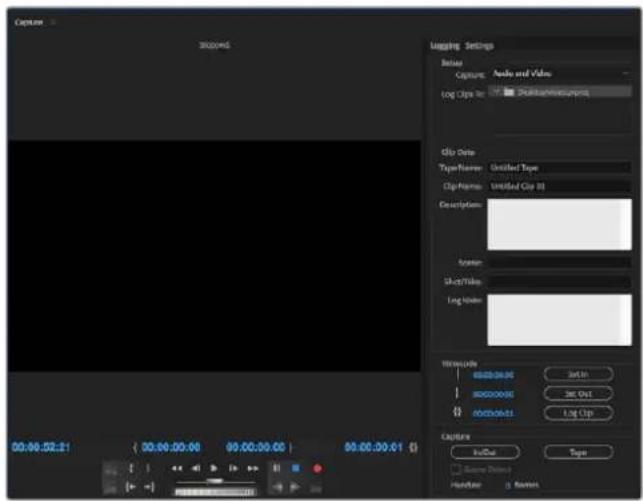

キャプチャーを行うには、 「File」 ＞ 「Capture [F5]」の順に選択します テ ープ / クリップ 名 を 入 力しま す。 キャプチャーウィンドウでキャプチャーおよび デバイスコントロール設 定を設 定 すぐにキャプチャーする 、またはコントロールで きないデバイスからキャプチャーする 場 合 は 、キャプチ ャーボタン（赤いボタン）をクリックします。 RS-422デッキコントロールを使用してクリップをログしたい場合は、「Set In」ま た は「 Set Out」ボ タ ン を 使 用して、イン/ アウト点を 入 力します。ま たは 、タイムコードを直 接 入 力して、「Log Clip」を ク リ ッ ク し ま す 。ク リ ップ 名 を 入 力 し て「 OK」 を 押 し ま す 。「 Project」ウィンドウに空のクリップが表示されます。この 作業を続け、バッチキャプチャーしたいすべてのクリップをログします。 こ の 作 業 が 終 わ っ た ら 、「 File」>「 Batch Capture [F6] 」を 選 択 し ま す 。ク リ ッ プ の 予 備 フ レ ー ム（ ハ ン ド ル）を設定するには、「予備フレームを含めてキャプチャ」を有効にし、各クリップの開始/終了点に追加 するフレームの数を入力して「OK」をクリックしま す。テ ープ を入れ るよう指 示 が 表 示され ます。「 OK」 をクリックするとクリップがキャプチャーされます。 お 気に 入りのサードパ ーティ製ソフトウェアの 使 用 115テ ープへ 書 き出し 編集を外部デッキに書き出したい場合は、 Premiere Pro

Tape 」機 能 を 使 用 し ま す 。書 き 出 し の 種 類をインサートまたはアッセンブルから選択します。インサート編 集を行うには 、プロジェクト全 体をカバ ーする連続したタイムコードが必要です。これはテープに記録されます。インサート編集は既存のテープの特 定のショットを置き換えたい場合に最適なソリューションです。アッセンブル編集モードでは、シーケンスの 開始タイムコードまでをブラックにする必要があります。アッセンブル編集では、記録ヘッドに先行してテー プが消去されるため、テープ上にあるプロジェクトの終了点より後に他のプロジェクトが記録してある場 合は、この編集を行うべきではありません。 編集を外部デッキに書き出したい場合は、Premiereの「 Export to Tape」 機 能を 使 用します。 作業のこつ アッセンブル編集でテープに書き出しする場合、シーケンスの最後に常に

上のブラックを追加することを推奨します。これはテープのポストロールに役立ち、フッテー ジの後に不要なメディアが表示されることを防ぎます。

Adobe Premiere Proの 環 境 設 定 が 、こ の セ ク シ ョ ン の 「 Blackmagic Designプロジェクトをセッ トアップ」に記載されている通りに正確に設定されていることを確認します。

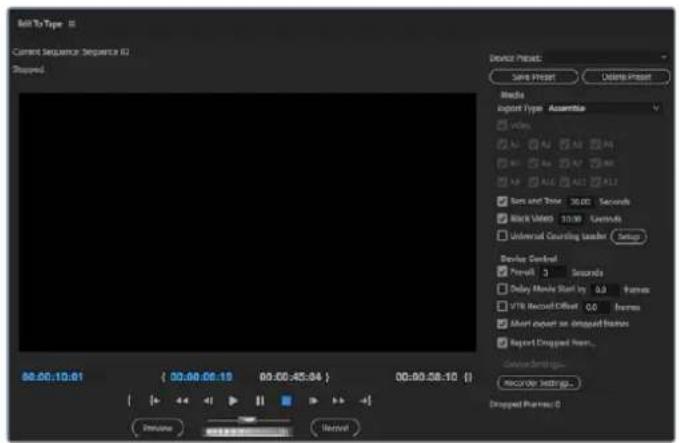

Premiere Proで「 File」＞「 Export」＞「 Tape (Serial Device) 」 を 選 択 し 、「 Edit to Tape」ウ ィ ンドウを開きます。「Recorder Settings」を ク リ ッ ク し 、ド ロ ッ プ ダ ウ ン メ ニ ュ ー で 「 Blackmagic Capture 」を 選 択 し て「 Settings 」 を ク リ ッ ク し ま す 。「 Video Standard

「Audio Settings」 を 選 択 し ま す 。「 OK」をクリックします。キャプチャーフォーマットと出力フォー マットが一致していないと、プリロール中にデッキに問題が生じ、オーディオの書き出しが行わ れ ない原 因となりま す。

ド ロ ップ ダ ウ ン メ ニュ ー で「 Assemble

Insert 」か ら 書 き 出 し の 種 類 を 選 択 し 、イ ン 点 の タ イ ム コ ー ド を 入 力 し て「 Record」を ク リ ッ ク し ま す 。 テ ープ へ の 編 集 を 行 う 際 、 Adobe® Premiere Pro® CCは 、事 前 に 設 定 し た タ イ ム コ ー ド か ら デ ッ キ が 録 画を開始するまでプロジェクトの最初のフレームで待ちます。テープへの編集過程において、プログラム の 最 初のフレーム がリピートまたは 消 失してしまう場 合 は 、再 生 オフセットを調 整してデッキとコンピュー ターを同期させる必要があります。この作 業は一度行えば、あらゆるデッキとコンピューターの組み合わ せにおいて正しい設定が保持されます。サウンド設定は、「Export to tape」機 能 を 使 用 す る 場 合 の み 変 更が必要です。ワークフローに影響が生じるため、必ずコンピューターのサウンド設 定画面に戻り、設 定 を 元 の 状 態 に 戻してください 。 お 気 に入りのサ ードパー ティ製ソフトウェアの 使 用 116Adobe Character Animator

いくつ か のDesktop Videoキャプチャー・再生デバイスは、 Adobe Character Animator

で 作成した グラフィックを、コンフィデンスモニターなどの 他 のビ デオ 機 器 に接 続 で きます。例 え ば 、ビデ オ 編 集 で バーチャルキャラクターを使 用し、そのパフォーマンスをリアルタイムで モニタリングしたい場 合などです。 このセクションでは、Adobe Character Animator CCの出力オプションの設定方法を説明します。

Adobe Character Animator Character Preferences

Live Output」を 選 択 し ま す 。 2 「enable Mercury transmit and syphon」が チ ェ ッ ク さ れ て い る こ と を 確 認 し ま す 。 3 「Blackmagic playback」が チ ェ ッ ク さ れ て い る こ と を 確 認 し ま す 。 4 「Blackmagic playback」の隣にある「setup」を 選 択 し ま す 。 5 「output mode」のドロップダウンメニューで、以下のオプションからモードを選択します。 再 生（ Playback） Adobe Character Animator CCか ら 信 号 を 直 接 出 力 し ま す 。キ ー イ ン グ は 行 い ま せ ん 。 内 部 キ ー（ Internal Keying） このオプションでは、使用しているDesktop Videoデバイスの内部キーヤーを使用して、アニメーショ ンキャラクターを他 のビデオソースにスーパー インポーズします。例えば 、ニュース関 連のロケ 映 像のバ ックグラウンドにキャラクターをスーパーインポーズして、ライブインタビューを行うことが 可能です。他の使用方法としては、キャラクターをロゴやウォーターマークのように放送用フィードの下隅にスーパーインポーズして、放 送されているコンテンツに対するリアクションを取らせることもできます。 フ ィ ル ＆ キ ー（ Fill/Key） ATEMスイッチ ャー な ど、外 部 スイッチ ャー を 使 用 してキ ー イング を 行 いた い 場 合 は 、出 力 モ ード を

Fill/Key」に設 定します。フィル信号はアニメーションキャラクターで、キー信号はキーヤーにキャ ラクターのスペースを透 過させるよう指示するグレースケールマスクです。これにより、キーヤーは バックグラウンドにキャラクターをスーパーインポーズできます。お 気 に入りのサ ードパー ティ製ソフトウェアの 使用 117Final Cut Pro

Final Cut Pro XのA/V出力オプションを使 用すると、Blackmagic Designのビデオハードウェア経由で ビデ オを出 力 で きま す。Desktop Videoデバイスが HDRに 対 応 して い る 場 合 は 、互 換 性 の あ る テ レ ビ や モ ニ タ ー を 使 用 し て 、広 色 域 の HDRビ デ オ を 表 示・編 集 で きま す。 Final Cut Pro X Final Cut Pro Xの セットアップ 1 最 新バージョンの Mac OSで、10.0.4以降のFinal Cut Pro Xを起 動します。

Blackmagic Desktop Video Setupを 開 き ま す 。「Video standard 」ド ロ ッ プ ダ ウ ン メ ニ ュ ー を ク リックし、Final Cut Pro Xプロジェクトで使 用するのと同じフォーマット（例：HD 1080p29.97） に 設 定しま す。このフォーマットは 、使 用 するクリップのビ デ オ フォーマットと同じも のに 設 定しま す 。「 Video standard」メニューの設定によって、モニタリングビデオ出力モードも決定されます。 Final Cut Pro Xのプロジェクトと一致する出力フォーマットを設定します。

「Pixel format」ドロップダウンメニューをクリックし、使 用するテレビや外部モニターが対応でき るフォーマットに一 致するよう設 定します。 例えば 、HDRの広色域を扱う場合は、モニターの互換 性 要 件 に 応 じ て「 10-bit YUV 4:2:2」ま た は「 10-bit RGB 4:4:4」を 選 択 し ま す 。

Color Gamut」ドロップダ ウンメ ニュー をクリックし 、標 準 的 な ダイナミックレンジの

HDプ ロ ジ ェ ク ト の 場 合 は「 Rec. 601/Rec. 709」を 選 択 し ま す 。Desktop Videoデバイスが HDR

HDR のプロジェクトを編集する場合は「 Rec

かつHDRの プ ロ ジ ェ ク ト の 場 合 は 、「 Rec. 2020 HLG」ま た は「 Rec. 2020 PQ」を 選 択 し ま す 。 この設 定は、使用するテレビやモニターが表示可能なフォーマットにする必要があります。 Desktop Video Setupを使用して出力ディスプレイを設定できました。次は、Final Cut Pro Xで新しい プ ロジェクトを 作 成しま す。お 気に入りのサ ードパ ーティ製ソフトウェアの使用 118新 規プ ロジェクトの 作 成：

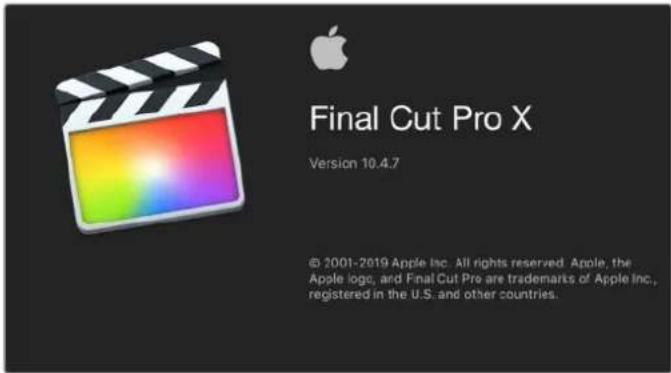

Final Cut Pro Xを 起 動 し ま す 。「 Library Properties」に 、名 前 の 付 け ら れ て い な い デ フ ォ ル ト の 標 準プ ロジェクト名 が 表 示されます。そのプ ロジェクトの「 Modify 」 ア イ コ ン を ク リ ッ ク し ま す 。「 File

メ ニュ ー で「 New」＞「 Library」に 進 み 、新 規 ラ イ ブ ラ リ を 作 成 し ま す 。 作業のこつ 新規ライブラリを作成した後、スクリーン右側の「 Library Properties」が 隠れている場合は、左上のカチンコアイコンをクリックして表示を有効にします。これ に よ り 、ラ イ ブ ラ リ サ イ ド バ ー が 開 き ま す 。

ライブラリサイドバーで新しいライブラリを選択し、それに対応する「 Modify 」ア イ コ ン を ク リ ッ クしま す。オプションウィンドウが 開くので、プ ロジェクトのカラースペースを設 定します。標 準 的な色域のSD/HDプ ロ ジ ェ ク ト の 場 合 は 、「 Standard」を 選 択 し ま す 。広 色 域 の HDRムービーを 作 成 す る 場 合 は 、「 Wide Gamut HDR」を 選 択 し ま す 。 3 「Change」を ク リ ッ ク し て 設 定 を 確 定 し ま す 。

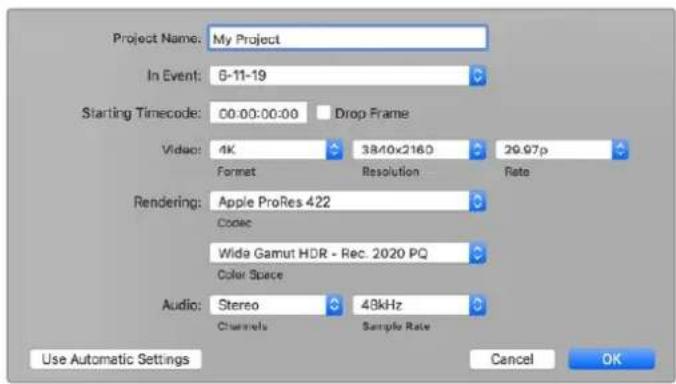

ライブラリサイドバーのライブラリ名を右クリックし、「New Project」を ク リ ッ ク し て 新 規 プ ロ ジェクトを作成します。 名前を入力し、プロジェクトを配置するイベントを選択します。まだイ ベントを 作成していない 場 合は、日付 が名前となっているデフォルトのイベントを選 択できます。

「Use Costom Settings」 を ク リ ッ ク し ま す 。「 Video Format」 、「 Resolution」 、「 Rate」

Blackmagic Desktop Video Setup で設定したビデオフォーマットとフレームレートに合わ せ て 設 定します。

「Rendering」は 、好 み の Apple ProResコーデックか、非圧縮ワークフローの場合は 「Uncompressed 10-bit 4:2:2」に 設 定 し ま す 。

プ ロジェクトが 標 準 的 な HDの場合は、Final Cut Proが標準のHD Rec.709カラースペースを選 択するので、カラースペースを変 更する必 要はありません。広色 域 の HDRプ ロ ジェクトを 扱 って いる場合は、使用するテレビまたはモニターの表示機能に応じて、カラースペースをPQまたは HLGに設 定しま す。

オ ー デ ィ オ チ ャ ン ネ ル を「 Stereo」に 、ま た は 6チャンネ ル・オー ディオ を 使 用 する 場 合 は 「Surround」 に 設 定 し ま す 。「 Audio Sample Rate」を 、テ レ ビ の レ ー ト で あ る 48kHzに 設 定します。 9 「OK」を ク リ ッ ク し て 、新 規 プ ロ ジ ェ ク ト の 作 成 を 完 了 し ま す 。 外付けのHDMIまたはSDIモニターを接 続している場 合は、新しいプロジェクトが 正しく表示さ れることを確認する必要があります。 お 気 に入りのサードパーティ製ソフトウェアの 使 用 119Final Cut Pro

Final Cut Proメ ニ ュ ー へ 行 き 、「 Preferences」を 選 択 し て「 Playback」タ ブ を ク リ ッ ク し ま す 。 「A/V Output」設 定 で「 Blackmagic」が 選択され 、かつビデオフォーマットがプロジェクトと一 致 し て い る こ と を 確 認 し ま す 。「 Preferences」を 閉 じ ま す 。

メ ニュ ー バ ー で「 Window 」 を 選 択 し 、「 A/V Output 」を ク リ ッ ク し て 、 Blackmagic Design

ハードウェア 経 由のビ デオ出力を有 効 にします。 Mac

の オ ー ディ オ 出 力 を 設 定 する： 1 Mac OSの「 System Preferences」 を 開 き 、「 Sound」ア イ コ ン を ク リ ッ ク し ま す 。 2 「Output」タ ブ で サ ウ ン ド の 出 力 に「 Blackmagic Audio」を 選 択 し ま す 。 作業のこつ  オーディオは Desktop Videoハードウェア経由でもモニタリングできます。

1 新規プロジェクトにクリップを読み込みます。

お使いのコンピューターモニターで Final Cut Pro

の タイムラインを 使 用し、 Blackmagic Design ビデオハードウェアの出力に接 続したモニターやテレビにビデオのプレビューを表示でき

ビデオ/オーディオのキャプチャー Blackmagic Media Expressを 使 用して、Blackmagic Designビデオハードウェアからビデオやオーディ オをキャプチャーで きます。 キャプチャーしたクリップは 、Final Cut Pro Xに読 み込 んで 編 集できます。 Media Expressを 使 用 してクリップ を キ ャプ チ ャ ー す る 際 は 、Final Cut Pro Xでもサ ポートされている ビデオ形式を必ず選択してください。（例： Apple ProRes

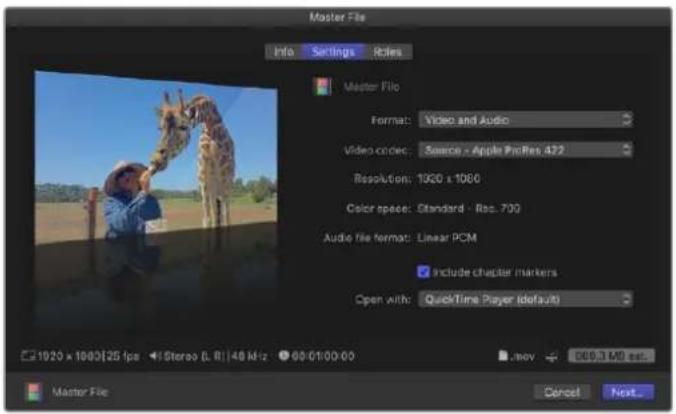

Final Cut Pro Xでプ ロジェクトが 完 成したら 、そのプ ロジェクトをムービーファイル にレンダリング し、 Blackmagic Media ExpressとBlackmagic Designビデオハードウェアを使用してテープにマスタリン

1 Final Cut Pro Xの タ イムラ イン か ら クリップ を 選 択 しま す。 2 「File」＞「 Share」＞「 Master File」 を 選 択 し 、「 Master File」ウィンドウを開きます。 お 気に入りのサ ードパ ーティ製ソフトウェアの使用 1203 「Settings」をクリックして、ドロップダウンメニューからビデオコーデックを選 択します。 4 「Next...」をクリックし、保存先を選択して、「Save」を ク リ ッ ク し ま す 。 5 Media Expressを開いて、Final Cut Pro Xから書き出したクリップを読み込みます。

このマニュアルのBlackmagic Media Expressセクション内「ビデオ/オーディオファイルをテー プに編集」の項目を参照してください。 Avid Media Composer Avid Media Composerでは、Blackmagic Designビデオハードウェア を 使 用して4Kまでのビデオおよび オーディオをキャプチャー・再生できます。また、

デ ッ キ コ ン ト ロ ー ル も サ ポ ー ト さ れ て い ま す 。コンピューターにすでに Media Composer がインストールされていれば 、 Desktop Video るとMedia Composer用のBlackmagicプラグインが自動でインストールされます。 Avid Media Composer

1 Media Composerを 起 動 す る と 、「 Select Project」ダ イ ア ロ グ ボ ッ ク ス が 表 示 さ れ ま す。 2 すでにユーザープロファイルを作成済みの場合は、使用するプロファイルを選択します。 3 プ ロジェクト用 に 、個 人 /共 有/ 外 部プ ロジェクトの 保 存 場 所を選 択します。 4 「New Project」を ク リ ッ ク し ま す 。

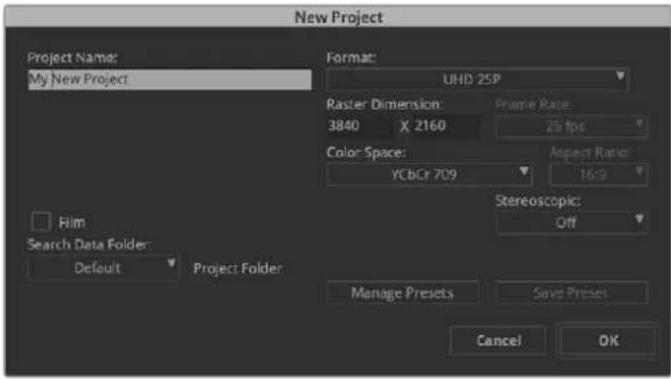

プロジェクトの名前を入 力し、フォーマット、カラースペース、ステレオスコピックなどプロジェク トのオプションを設定します。「OK」をクリックします。カラースペースとステレオスコピックの設 定 は 、後 に プ ロ ジ ェ ク ト の「 Format」タ ブ で も 変 更 で き ま す 。 お 気 に入りのサードパ ー ティ製ソフトウェアの 使 用 121プロジェクト名を入力してオプションを設定します。

「プロジェクト選択」ダイアログボックスで作成したプロジェクト名をダブルクリックします。 Media Composerのインターフェースと新規プロジェクトのプロジェクトウィンドウが表示 され ま す。プ ロジェクトの セットアップの 完 了で す。

すべてが適切に接続されていることを簡単に確 認するには、「Help Menu」 へ 行 き 、「 Read Me」を ク リ

Media Composer Editing Guide」 を 選 択 し ま す 。「 Importing Color Bars and Other Test Patterns 」セクションを参照してください。読み込んだファイルをダブルクリックして再生します。コン ピューターのモニターおよびBlackmagic Designデバイスの出力の両方にイメージが表示されます。 Blackmagic Designハ ー ド ウ ェ ア の 出 力 に ビ デ オ が 表 示 さ れ な い 場 合 は 、接 続 を 再 度 チ ェ ッ ク し 、Media Composerで「 Tools」＞「 Hardware Setup」を 選 択 し て 、Blackmagic Desktop Video Setupの出力が 正しく設 定されていることを確認してください。タイムラインの上にあるハードウェアアイコンが 有 効に なって い る ことを 確 認してくださ い 。

Blackmagic の外付けビデオデバイスを使用している場 合、Media Composerの使用を開始する前に電源と接続を確認してください。 コントロールできないデバイスからキャプチャー 従 来 型のカメラや VHSテ ープ プ レ ー ヤ ー だ け で な く 、最 新 型 の カ メ ラ や デ ィ ス ク レ コ ー ダ ー な ど 、多 く の ビデオソースがデバイスコントロールに対応していません。 デバイスコントロールなしでビデオをキャプチャーするには、以下のステップに従います。 1 「File」＞「 Input」＞「 Tape Capture」 を 選 択 し 、「 Capture Tool」を 開 き ま す 。

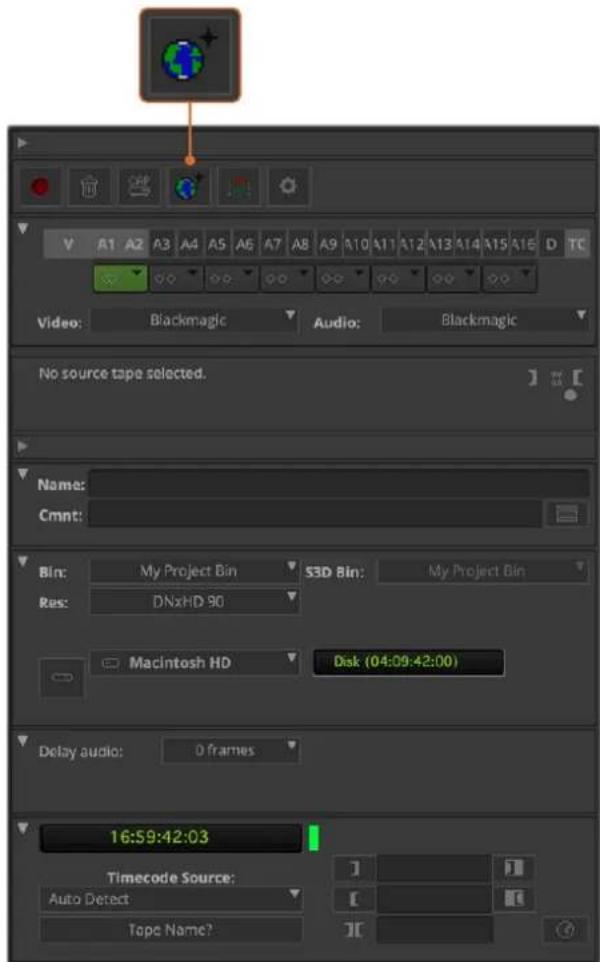

トグルソースボタンをクリックすると、デッキアイコンのボタンが衛星アイコン（地 球と＋マーク） に変 わります。これは 、デッキコントロールが無 効 であることを意 味します。 お 気 に入りのサ ードパ ー ティ製ソフトウェアの 使 用 122「Toggle Source」 ボ タ ン を ク リ ッ ク し て 、「 Capture Tool」を デッキコントロールを 使 用せずにビデオをキャプチャーするよう設 定します。

キャプチャーしたいビデオおよびオーディオソースのトラックを選 択します。これらは 、「

」などのラベルがついています。下にあるドロップダウンメニューを使用して、ビデオとオー ディオの両 方にBlackmagicを選 択します。 4 「Bin」メニューを使 用して、開いているビンのリストからビンを選択します。

Res （解像度）」メニューで、キャプチャーしたクリップに使用したいコーデックを選択します。 ここでは、10-bit HDビデオ用にDNxHD175xを選 択しま す。

キャプチャーしたビデオおよびオーディオを保存 するディスクストレージを選 択します。 「Single/Dual Drive Mode」ボタンを使 用して、ビデオおよびオーディオをひとつのドライブに まとめて保存するか、別々のドライブに保存するかを選 択します。「Target Drives」メ ニ ュ ー で 、 キャプチャーしたメディアを保存するドライブを選択します。

ウ ィ ン ド ウ 最 下 部 の「 Tape Name ? 」 ボ タ ン を ク リ ッ ク し 、「 Select Tape 」ダ イ ア ロ グ ボ ッ ク ス を 開 きま す。テ ープ 名 を 入 力 す る か 、以 前 使 用 し た テ ープ 名 のリストか ら 選 択し ま す。

ビデオとオーディオのソースを再生できるか確認し、「Capture」ボ タ ン を 押 し ま す 。キ ャ プ チ ャ ー 中はキャプチャーボタンが 赤く点 滅します。キャプチャーボタンを再度クリックしてキャプチャー

お 気に 入りのサ ードパーティ製ソフトウェアの 使 用 123UltraStudio、DeckLink、Teranexを使用して制御可能なデバイスからキャプ

RS- 422で接続したデバイスを使用する場合は、デッキコントロールを使 用してキャプチャーする前に、 デッキの設 定を行う必 要があります。

シリアル ケーブル を Blackmagic Design ビデオハードウェアおよびデッキから接 続しま す。 デ ッ キ を「 Remote」に 設 定 し ま す 。Blackmagicの外付けビデオデバイスを使用している場合、Media Composerの使用を開始する前に電源と接続を確認してください。

プ ロ ジ ェ ク ト の ウ ィ ン ド ウ で「 Settings」 タ ブ を ク リ ッ ク し 、「 Deck Configuration」を ダ ブ ル ク リ ッ

3 Deck Configurationダイアログボックスで、「Add Channel」を ク リ ッ ク し 、チ ャ ン ネ ル タ イ プ を

Deck Control 」 に 設 定 し ま す 。「

」 を ク リ ッ ク し て 、「 今 す ぐ チ ャ ン ネ ル を 自 動 設 定 し ま す か ？（ Do you want to autoconfigure the channel now? ）」と 表 示 さ

「Add Deck」をクリックして、使 用するデッキのブランドとモデルをデバイスメニューから選 択し、 さ ら に プ リ ロ ー ル を 設 定 し ま す 。「 OK」 、「 Apply」の順にクリックします。 5 Settingsタ ブ で 、「 Deck Preferences」を ダ ブ ル ク リ ッ ク し ま す 。

アッセンブル 編集を行う場 合は、「デジタルカットでアッセンブル 編集とクラッシュレコードを許 可（ Allow assemble edit and crash record for digital cut）」オ プ シ ョ ン を 有 効 に し ま す 。こ の 機能が無 効の状 態では、インサート編 集しか 使 用できません。「 OK」を ク リ ッ ク し ま す 。 作業のこつ Media Composerで「テープ でのコインシデンスポイントの検出に失 敗

tape ）」と い う エ ラ ー メ ッ セ ー ジ が 表示された場 合、デッキ初期 設 定で「コインシデンスポイント検出を緩める（Relax coincidence point detection）」のオプションを有効にして継続します。 「 デ ッ キ 初 期 設 定（ Deck Preferences）」で、「コインシデンスポイント検出を Relax coincidence point detection）」オプションを有効にする お 気 に入りのサ ードパーティ製ソフトウェアの 使 用 124デッキコントロールを使用してオンザフライでキャプチャーする：

Tape Capture 」 を 選 択 し 、「 Capture Tool 」を 開 き ま す 。接 続 し た デ ッ キ が 認識され、テープ/ディスクが入っている場合、テープ名を入力するよう指示が表示されます。リス トか ら選 択することも可能 で す。

トグルソースボタンにデッキアイコンが表示されていることを確認します。衛星アイコンが表示 されている場合は、ボタンをクリックしてデッキコントロールを有効にするとデッキアイコンが

「Capture/Log Mode」ボ タ ン に「 CAP」アイコンが表示されていることを確認します。このボタ

LOG 」アイコンが表示されている場合は、ボタンをクリックしてキャプチャーモードに切り 替 え 、「 CAP」ア イ コ ン を 表 示 し ま す 。

タイムコードウィンドウに「No Deck」と表示される場合、あるいはデッキ名が下部にイタリック 体で表示される場合は、ドロップダウンメニューを押して「デッキ検索（Check Decks）」を 選 択します。デッキコントロールが 再 度 確 立されると、デッキ名の イタリック体 が 解 除され ます。こ れで、J、K、Lのショートカットキーでデッキをコントロールできます。

「Video」お よ び「 Audio」 入 力 に 、そ れ ぞ れ「 Blackmagic」 を 選 択 し ま す 。「 コ ン ト ロ ー ル で き な いデバイスからキャプチャー」のセクションで説 明されているのと同様の方法で、ビデオ/オー デ ィ オ の ソ ー ス ト ラ ッ ク 、保 存 先 ビ ン 、Res（解 像 度）、保 存先ドライブ、テープ名を選択します。 6 「Capture Tool」のデッキコントロールウィンドウでテープを頭出し、再生します。

「Capture」ボ タ ン を ク リ ッ ク し ま す 。キ ャ プ チ ャ ー 中 は キ ャ プ チ ャ ー ボ タ ン が 赤 く 点 滅 し ま す 。キ ャプチャーを終了するには 、キャプチャーボタンを再 度クリックします。 CAPボタン/トグルソースボタンを設定してデッキコントロールを使用、 デッ キコントロ ール ウィンド ウ で テ ープ の 頭 出しと再 生 お 気 に 入りのサ ードパー ティ製ソフトウェアの 使 用 125バ ッ チ キ ャ プ チ ャ ー（ UltraStudio/Decklink使用） バッ チ キ ャプ チ ャ ー 用 に クリップ を ロ グ す る : 1 「File」＞「 Input」＞「 Tape Capture」 を 選 択 し 、「 Capture Tool」を 開 き ま す 。

デッキが衛星モードになっている場 合は、トグルソースボタンをクリックして、デッキモードに変 更 し ま す 。「 Capture/Log Mode」 ボ タ ン を ク リ ッ ク し て 、「 LOG」アイコン（ペン）を表示します。

「コントロールできないデバイスからキャプチャー」のセクションで説明されているのと同様 の 方 法 で 、ビ デ オ / オ ー デ ィ オ 入 力 、ビ デ オ / オ ー デ ィ オ の ソ ー ス ト ラ ッ ク 、保 存 先 ビ ン 、 Res （解像 度）、保存先ドライブ、テープ名を設 定します。

デ ッ キ コ ン ト ロ ー ル ウ ィ ン ド ウ 、あ る い は 標 準 の J、K、Lショートカットキーを使用してデッキを前 後にシャトルまたは一時停止し、キャプチャーしたい位置にビデオを合わせます。

LOGボ タ ン の 左 側 に あ る 、「 Mark IN/OUT」を ク リ ッ ク し ま す 。ア イ コ ン は INとOUTで交互に

1つのボタンをクリックするだけで イン点およびアウト点を指 定してクリッ プをログできます。デッキコントロールウィンドウの「Mark IN」お よ び「 Mark OUT」ボ タ ン を 使 用 す れ ば 、よ り 簡 単 に イ ン / ア ウト 点 が 指 定 で き ま す 。別 の 方 法 と して は 、キ ー ボ ー ド で「 I」ま た は 「O」のキーを使ってイン/アウト点を指定し、「F4」シ ョ ー ト カ ッ ト で ク リ ップ を ロ グ し ま す 。 「Mark In/Mark Out」ボタンをクリックするかキーボードの

I」と「 O」キ ー を 使 用 し て 、イ ン / ア ウ ト 点 を 指 定 6 クリップのログが終了したら、「Capture Tool」を閉じ、ビンを開いて、キャプチャーしたいクリッ

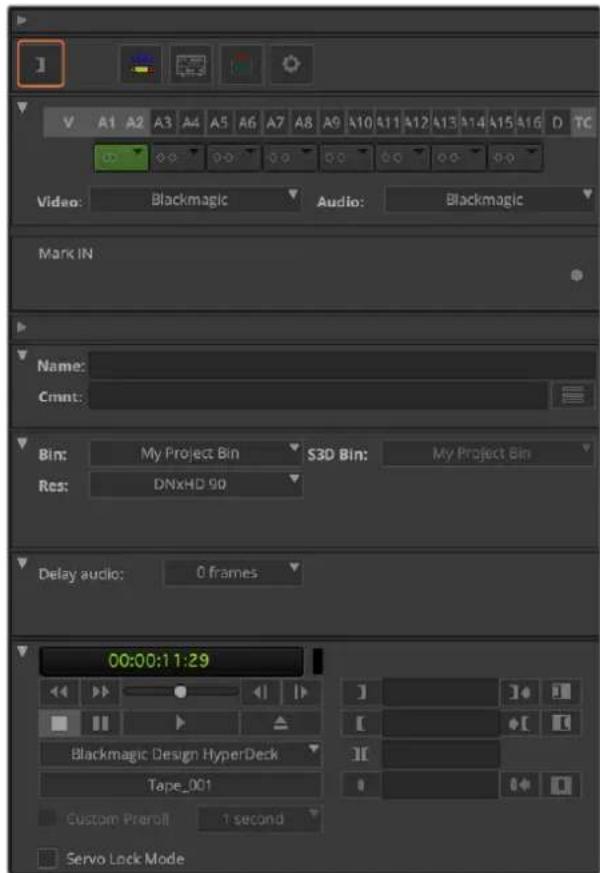

「Clip」メ ニ ュ ー で「 Batch Capture」を選択し、ダイアログボックスが表示されたらオプションを 選 択 、「 OK」を ク リ ッ ク し ま す 。 お 気に 入りのサ ードパー ティ製ソフトウェアの 使 用 126テ ープ に 記 録（ UltraStudio/Decklink使用） クリップをキャプチャーした後、タイムラインへドラッグし、編集、エフェクトの適用、レンダリングが終 わったら、完成したプロジェクトをテープに記録できます。 1 シーケンスをダブルクリックして、タイムラインウィンドウで 開きます。 2 「File」＞「 Output」>「 Digital Cut」 を 選 択 し 、「 Digital Cut Tool」を 開 き ま す 。

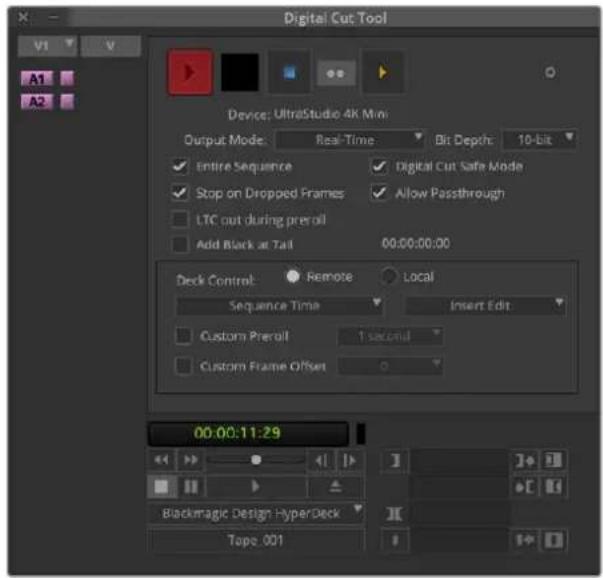

「Output Mode」をリアルタイムに、ビット深 度を10-bitに 設 定 し ま す 。「 Entire Sequence」を 有 効 にすると全シーケンスを記録します。デッキコントロールの「Remote」オ プ シ ョ ン も 有 効 に し ま す 。

イ ン サ ー ト 編 集（ Insert Edit）ま た は ア ッ セ ン ブ ル 編 集（ Assemble Edit）を 選 択 す る と 、タ イ ム コードがストライプされたテープへの正確な編集が可能です。または、「Crash Record」を 選 択 すれば、簡単に記録できます。インサート編集しか選択できない場合は、プロジェクトの設定タ ブ に 行 き 、デ ッ キ の 環 境 設 定（ Deck Preferences）をダブルクリックして「デジタルカットでア ッセンブル 編 集とクラッシュレコードを許可（ Allow assemble edit & crash record for digital cut）」を 有 効 に し ま す 。 5 デッキの名前がイタリック体（斜字体）で 表示される、または「デッキなし（NO DECK）」と 表 示 される場合は、イタリック体が解除され、デッキコントロールが再度確立されるまでメニューをク リ ッ ク し 、「 デ ッ キ 検 索 （ Check Decks）」を 選 択 し ま す 。

デジタルカット再生ボタン（赤い三角形のアイコン）を押して、シーケンスをテープに記録します。 デ ジ タルカットツ ー ル を 使 用 して テ ープ に 記 録 お 気 に 入りのサ ードパ ー ティ製ソフトウェアの 使 用 127Blackmagic Media Express Blackmagic Media Express

Blackmagic Media Expressソ フ ト ウ ェ ア は 、す べ て の UltraStudio、DeckLink、Intensityだ け で な く 、す

ATEM Switcher Blackmagic Camera H.264 Pro Recorder Teranex Processor Universal Videohubに同 梱されていま す。Media Expressは 、複 雑 な ノ ン リ ニ ア 編 集 ソ フ ト ウ ェ ア を 避 け 、ク リ ッ プをテープに簡単にキャプチャー、再生、出力したい場合に最適なツールです。 ビデオ/オーディオファイルのキャプチャー プ ロジェクトの セットアップ Media Expressは入力ビデオのフォーマットを自動的に検出し、それに合わせて「Project Video Format」を 設定します。プロジェクトビデオフォーマットをマニュアルで設定する場合は、以下のステップに従います：

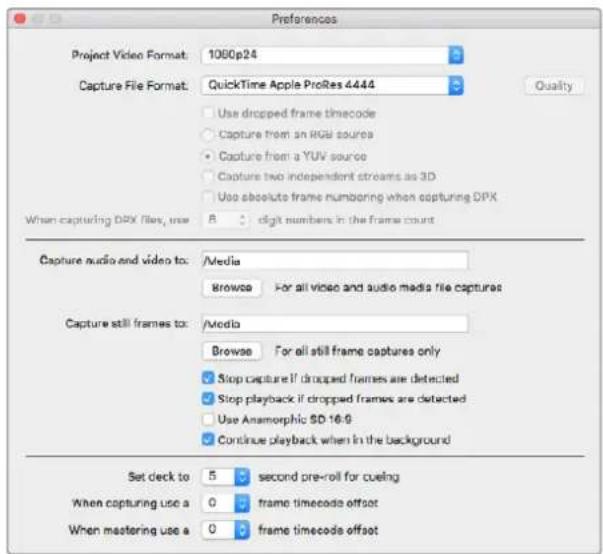

を選 択します。Preferencesウ ィ ン ド ウ上 部 の「 Project Video Format」ド ロ ッ プ ダ ウ ン メ ニ ュ ー で フ ォ ー マ ッ ト を 選 択 し ま す 。「 Capture File Format 」ド ロ ッ プ ダ ウ ン メ ニ ュ ー を 使 用 し て 、様 々 な 圧縮/非圧縮キャプチャーフォーマットまたは DPX イメージシーケンスから選択できます。選択したフォーマットで ビ デ オ が キ ャプ チャーさ れ 、QuickTimeム ー ビ ー で 保 存 さ れ ま す 。さ ら に YUV コー デックを使 用したRGBソースのキャプチャーやその逆も可能です。Preferencesウィンドウを使用して、プロジェクトビデオフォーマット、 キャプチャーファイルフォーマット、保存場所などを設定 BlackmagicMediaExpress

キャプチャーしたビデオおよびオーディオを保存するストレージを選択します。「 Browse

をクリックして、コンピューター上のフォルダーを指定します。 3 コマ落ちが検出された際に、キャプチャーまたは再生を停止するかどうかを選択します。 SDの プ ロ ジ ェ ク ト は 、「 Use Anamorphic SD 16:9」チェックボックスを有効にしている場 合を除き、4:3 アスペクトレシオに設定されます。 ビデオアプリケーションは、通常、バックグラウンドにまわるとビデオの再生を停止します。他のアプリケ

Media Express にビデオの再生を続けさせたい場合は、「 Continue playback when in the background」チェックボックスにチェックを入れてください。 画面下部のオプションは

デッキコントロール対応のテープデッキに関連するもので、プリロール やタイムコードオフセットの設定を行います。

ビデオのキャプチャーに必要な作業は、ビデオソースを接続してBlackmagic Media Expressが入力を 検 出 す る の を 待 ち 、「 Capture」ボ タ ン を 押 す だ け で す 。 ビデオに関する情報を入力クリップ ビ ンキャプ チャー オプショントランスポート コントロ ールGrab Still Frame プ ロ ジェクト名 、 ビ デ オフォーマット 、フレームレートリ モ ー ト・ インジケーターログ情報マークイン/ マー クアウトオー ディオ オー ディオ チャン ネ ル 有効/無効メディアリスト検 索フィールドタイムコ ードリスト、 サ ム ネ イ ル 、お 気 に 入 り ビ ュ ー VTR/デッキタイムコード ビデオプレビュー BlackmagicMediaExpress

ビデオソースをBlackmagic Designハードウェアの入 力に接 続しま す。Desktop Video Setup を 起 動 し 、「 Input Connection」の設定がビデオソースと同じであることを確認します （ 例：SDI、HDMI、Componentな ど ）。 2 Media Expressを 開 き 、赤 い「 Log and Capture」タ ブ を ク リ ッ ク し ま す 。

ビデオソースがプレビューウィンドウに表示されます。「Description」フ ィ ー ル ド に 概 要 を 入 力

「Description」の横にある「+」ボタンをクリックすると、同フィールドの情報が自動の「Name」 フィールドに 追 加 さ れ ま す。他 のフィールドの 情 報 を「 Name」フ ィ ー ル ド に 追 加 し た い 場 合 は 、各 フ ィ ー ル ド の 横 の「 ＋ 」ボ タ ン を ク リ ッ ク し ま す。

各フィールドの 数 値 を増 加 するには 、各フィールド横 のカチンコアイコンをクリックします。 また、フィールドに直 接 入 力し、名前 や 数 値 をカスタマイズ することも可能 で す。 – 「Name」フィールドのテキストは 、これ からキャプ チャーするクリップ に 適 用され ます。 – ク リ ッ プ を お 気 に 入 り と し て ロ グ し た い 場 合 は 、「 Name」フ ィ ー ル ド の 横 に あ る 星 ア イ コ ン を

毎回キャプチャーする前にクリップ名を確 認するウィンドウを表示させたい場合は、「Name」 フィールドの 横にあ る「！」アイコンをクリックします。 5 キャプチャーするオーディオチャンネル番号を設定 キャプチャーするオーディオチャンネル番号を設定

Capture 」ボタンをクリックして、キャプチャーを開始します。キャプチャーを終了してクリップ を 保 存 す る 場 合 は 、も う 一 度 「 Capture 」ボタンをクリックします。キャプチャーされたクリップ が、Media Expressの左側のメディアリストに追加されます。 「Capture」ボ タ ン を ク リ ッ ク し て キ ャ プ チ ャ ー を 開 始 ビデオ入 力フォーマットがプロジェクトビデオフォーマットと一致しない場 合、 Media Express

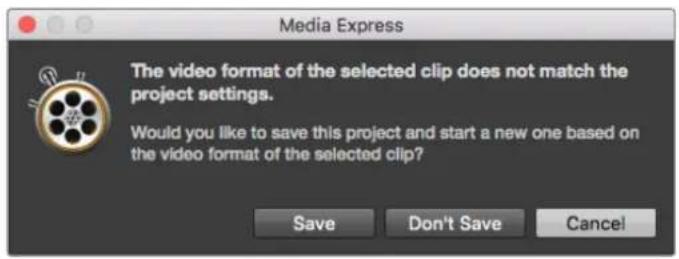

に検 出し、現 在 のプ ロジェクトを 保 存して新 規プ ロジェクトを 作 成 する 指 示 が 表 示 さ れ ま す。 ATEMスイッチャーのプログラム出力フォーマットを変更すると、Blackmagic Media Expressは変更を自動的に検出し、プロジェクトを保存して新しいプロ ジェクトを開始するかどうかを確認するメッセージが表示されます。 BlackmagicMediaExpress 130クリップのロギング Blackmagic Designビデオハードウェアとデッキが RS- 422シリアルケーブルで接続されていることを確

また、デッキのリモート/ローカル切り替えスイッチが、リモートに設 定されていることを確 認します。標 準のJ、K、Lショートカットキーを使用して、前後にシャトルまたは一時停止します。

「Mark In」ボ タ ン を ク リ ッ ク し て イ ン 点（ In）を設定するか、またはショートカットキー「I」

Mark Out 」ボ タ ン を ク リ ッ ク し て ア ウ ト 点（ Out ）を設定するか、またはショートカットキー 「O」を 使 用 し ま す 。

「Log Clip」ボタンをクリックしてクリップのログ を行うか、またはショートカットキー「P」を 使 用 しま す。ロ ギ ン グ した クリップ がメディア リスト に 表 示 さ れ ま す。クリップ のアイコ ン に は 赤 い X 印がついており、そのメディアがオフラインであることが確認できます。

ク リ ッ プ の ロ ギ ン グ が 終 わ っ た ら 、「 Clip」ボタンをクリックしてクリップを1つずつキャプ チャーで きます。 複数のクリップをキャプチャーするには、それらのクリップのロギングを行い、バッチキャプチャーを実

ロ ギ ン グ の 済 んだ クリップ をメディアリストか ら 選 択 し 、以 下 の いず れ か の 操 作 を 行 ってください 。

Batch」ボ タ ン を ク リ ッ ク す る 選 択したクリップ を右クリックして、「 Batch Capture」を 選 択 す る

File」メ ニ ュ ー か ら「 Batch Capture」を 選 択 す る Media Expressがタイムコードのイン点からアウト点までクリップをキャプチャーします。 DPX

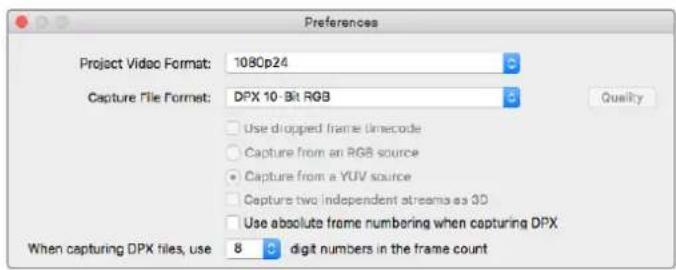

ム ー ビーファイルで は な く DPXイメージシーケンスでキャプチャーしたい場 合は、Media Expressの 「Preferences」 を 開 き 、「 Capture File Format」を「 DPX 10-Bit RGB」に 設 定 し ま す 。

Capture File Format」を DPXに設 定して、DPXプロジェクトを 作 成しま す。 キャプチャーを実 行します。 DPXキャプキャーの設定 キャプチャーが終了すると、フレームシーケンス全体を表すサムネイルがメディアリストに表示されます。 DPXフレームのシーケンスは、ディスクストレージの専用フォルダーに保存されます。オーディオは同じ フォルダー内に.wavファイルで 保 存され ま す。 デ フォルトで は 、 DPX

YUV ソースから行われる設定になっています。 RGB

プ チ ャ ー す る 場 合 は 、「 capture from an RGB source」を 選 択 し ま す 。 DPXフレーム番号を、ゼロから開始するのではなく、キャプチャーしたビデオのタイムコードに応じた番号 に し た い 場 合 は 、「 Use absolute frame numbering when capturing DPX」オ プ シ ョ ン を 使 用 し ま す。

DPXキ ャ プ チ ャ ー が 短 い 場 合 は 、「 When capturing DPX files、use (2-8) digit numbers in the frame count」オプションの設 定を変 更して、フレーム番号のゼロの数を減らすことができます。 BlackmagicMediaExpress 1313D

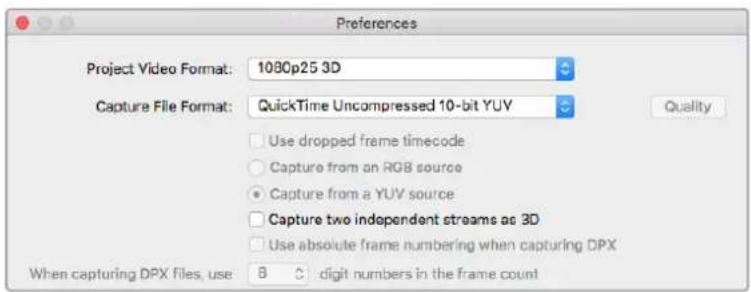

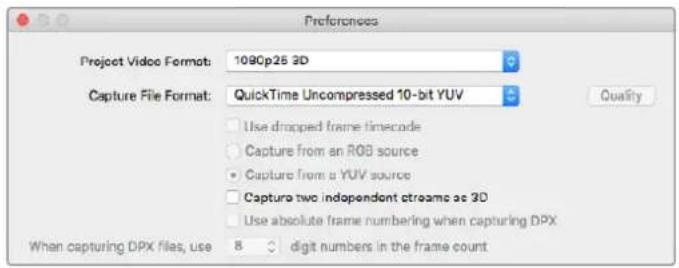

Media Expressを使用するBlackmagic Designビデオハードウェアがデュアルストリーム3Dに対 応して

ストリームを同時にキャプチャーして、左右両眼画像の

プ を 作 成 で きます。 お使いの デュアルストリーム 3Dビデオソースのフレームレートと適合する3Dプ ロジェクトを 作 成

SDIソ ー ス か ら キ ャ プ チ ャ ー す る 場 合 、個 別 の 2系統のHD-SDIビデオ入 力が Blackmagicビデオ ハードウェアに接 続されていることを確 認してください。 キャプ チャーを実 行します。 デ ュ ア ル ス ト リ ー ム・ス テ レ オ ス コ ピ ッ ク 3Dビ デ オクリップ をキ ャプ チ ャーする 場 合 は 、 プロジェクトのビデオフォーマッに「 3D」が つ い た フ ォ ー マ ッ ト を 選 択 し ま す。 Media Express で デュアルストリーム

のキャプチャーおよびロギングを行う場合、設定したクリップ名は 左眼用ビデオに適用されます。右眼用ビデオのクリップ名には「_right」が付加されます。例えば、クリッ プ に「 Clip 1」という名前をつけた場合、左眼用クリップは「Clip 1.mov」と な り 、右 眼 用 ク リ ッ プ は「 Clip 1_right.mov」と な り ま す 。 メディアリストには、キャプチャーしたクリップが 3Dクリップ で あ る こと が 分 か り や すく表 示 さ れ ま す。

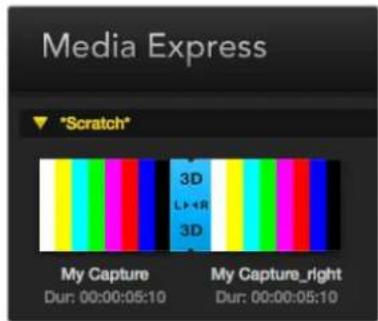

サ ム ネ イ ル ビ ュ ー で は 、左 右 眼 用 の 両 ク リ ップ は

イ ン ジ ケ ー タ ー で つ な げ ら れ 、ひ と つ の 大 き な アイコンとして 表 示 され ます。

タ イ ム コ ー ド リ ス ト ビ ュ ー で は 、左 右 眼 用 の 各 ク リ ップ が 2ラインに表示され 、3Dインジケーターで

サムネイルビューでは、左右眼用の両クリップは3Dインジケーターでつなげられ、ひとつの大きなアイコンとして表 示され ます。BlackmagicMediaExpress 132クリップ ビ ンお気に入り トランス ポート コントロ ールGrab Still Frame プ ロジェクト名 、 ビ デ オフォ ー マット、フレームレートリ モ ー ト・ インジケータークリップ イン フォメー ションマークイン/ マー クアウトオー ディオ

メディア リスト 検 索フィールドタイムコ ードリスト 、 サ ム ネ イ ル 、お 気 に 入 り ビ ュ ー VTR/デッキタイムコード ビデオプレビュー ビデオ/オーディオファイルの再生 単 一/ 複 数 の クリップの 再 生 1つのクリップを再 生する場 合 は 、メディアリスト内の 再 生したいクリップをダ ブルクリックします。 または 、メディアリストのクリップを 選 択し、キーボードのスペース バーまたはトランス ポートコントロー ル の 再 生 ボタンを 押しま す。 トランス ポートコントロール を 使 用して、再生、停止 、 次/前のクリップへ移動、ループ再生をコントロール 複 数 の クリップ を 再 生 す る 場 合 は 、メディア リスト 内 の 再 生し た い クリップ を 選 択 し 、キ ー ボ ー ド の スペ ー ス バーまたはトランス ポートコントロール の 再 生 ボタンを押してください 。 Media Express のビデオプレビューウィンドウおよび Blackmagic Design ビデオハードウェアのすべての ビデオ出力でビデオが再生されます。再生中、各トラックの有効/無効ボタンで、モニタリングするオーデ ィオチャンネルのオン/オフを切り替えられます。 クリップの 読 み 込 み Media Expressに読み込んだビデオやオーディオは、以下のいずれかの方法で再生できます。

メ デ ィ ア リ ス ト 内 の 何 も な い 部 分 を ダ ブ ル ク リ ッ ク し 、フ ァ イ ル の 保 存 場 所 を ブ ラ ウ ズ し て「 Open

メディアリスト内の 何もない部 分で右クリックし、コンテクストメニューから「Import Clip」

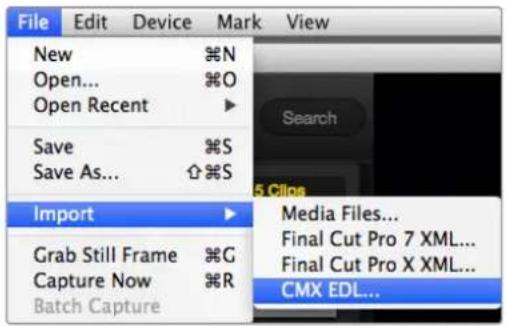

File」 メ ニ ュ ー か ら 、「 Import」 、「 Media Files」の順に選択します。 BlackmagicMediaExpress 133読み込みたいビデオおよびオーディオを選択して「 OPEN 」をクリックします。選 択したクリップがメデ ィア リ ス ト の「 Scratch」欄に表示されます。メディアリストにビンを作成してある場合は、クリップを好 きなビンにドラッグできます。 メディアを直接ビンに読み込みたい場合は、そのビンを右クリックし、コンテクストメニューで「Import Clip」を 選 択 し て く だ さ い 。 インポートしたファイルがメディアリストの既 存 のクリップのフレームレート/ サイズと一 致しない場 合は、 新 規プ ロジェクトを 作 成し、現 在のプ ロジェクトを 保 存 するよう指 示 されます。 読 み 込 んだクリップと 既 存 の クリップのフォーマットが 一 致 しな い 場 合 、 新規プロジェクトを作成するかどうかを確認するメッセージが表示されます。 作業のこつ Media Expressは、48kHzで非圧縮WAVE（.wav）お よ び AIFF（.aif）フ ォ ー マ ッ ト で 記録された複数チャンネルのオーディオファイルの読み込みにも対応しています。 メディアを読み込む別の方法として、 Final Cut Pro 7やFinal Cut Pro XなどのNLEで書き出したXMLフ ァ イ ル を 使 用 す る 方 法 が あ り ま す 。「 File」メ ニ ュ ー で「 Import」 を 選 択 し 、「 Final Cut Pro 7 XML」ま た

Final Cut Pro X XML」を 選 択 し ま す 。使 用 し た い XMLファイル を開くと 、Final Cut Proプ ロジェクト の すべ ての ビ ンと メディア がメディアリスト に 表 示 さ れ ま す。 Media ExpressはCMX EDLファイルのインポートにも対応しており、他のビデオ編 集ソフトウェアから のEDLファイルを使 用してクリップのバッチキャプチャーを行うことも可能です。「File」メ ニ ュ ー か ら 、 「Import」 、「 CMX EDL」の順に選択します。EDLファイル を 選 択して開きます。 メディア は 直 接 読 み 込 め ま す。XMLやEDLと一 緒に読 み込むこと

メディアリストにログ 情 報 が 表 示 され ます。ロギングされたクリップ を 選 択してバッチキャプチャーを実 行し、デッキからクリップをインポートします。 BlackmagicMediaExpress 134メディアブラウザ

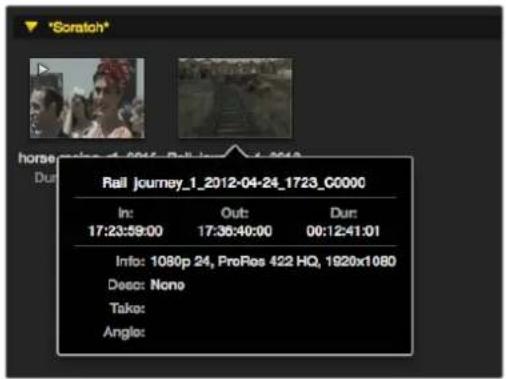

サム ネ イル ビ ューで は 、最 も 直 感 的 な 方 法 で クリップ を 表 示 で き ま す。マ ウス の カ ーソル を クリップ の サ ムネイルの上に合 わせ、サムネイルの右下に表れる情 報アイコンをクリックしてください 。吹き出しをク リックすると情 報 が 隠 れ ます。 サムネ イル の ポップ アップ 情 報 アイコンを クリックすると、 情 報 が 吹き出しで 表 示されます。

メディアリストの上 部 右 側 に あ るタイム コ ードリストボタン をクリックすると、クリップ をタイムコ ードリ ストビューで表示できます。水平方向のスクロールバーを使 用して、各クリップに関する情報 がすべて確

メディアリストでは 、クリップの表示をタイムコードビューまたはサムネイルビューから選択できます。お気に入りボタンをクリックすると、お気に入りのクリップのみを表示できます。「 Search」フ ィールドに入力し、お気に入りのクリップを検索できます。

ビンを作成するには、メディアリスト内の何もない場所で右クリックし、「 Create Bin 」を 選 択 し ま す 。 新しいビンに 名前をつけます。 クリップ アイコ ン をド ラ ッ グ して 、クリップ を 好 き な ビ ン に 移 動 で きま す。クリップ を 2つ以上のビンで 表

つ目のビンを右クリックして「 Import Clip 」を選択し、同じクリップを再度インポート

デフォルトでは、ログされたクリップは「Scratch」欄に表示されます。ログしたクリップを新しいビン 内に表示したい場合は、その新しいビンを右クリックして「Select As Log Bin」を 選 択 し て く だ さ い 。 お気に入りの作成と使 用 「Log and Capture」 タ ブ で は 、「 Name」フィールドの 横にある 星 アイコンをクリックすると、クリッ プをお気に入りとしてタグ付けできます。

Playback 」タブで は 、星アイコンをクリックすると、メディアリストで 選 択されているクリップをお 気に 入りとしてログできます。星 アイコンを再 度クリックすると、クリップがお 気 に入りから外 れます。 BlackmagicMediaExpress 135お 気に入りに指定されたクリップは、タイムコードリストビューおよびサムネイルビューでアイコンに黄 色い 星 が 表 示され ます。 クリップをお気に入りに指定したら、メディアリスト上部の「 Show only favorites 」ボ タ ン を ク リ ッ ク し ます。星 アイコン が 黄 色に なります。お 気 に入りに指 定したクリップ 以 外 のクリップが 非 表 示に なります。 「Log and Capture」 タ ブ で は 、「 Name」フ ィ ー ル ド 横 の 星 ア イ コ ン を クリックして、クリップをお 気 に入りとしてログ で きます。 オー ディオクリップとビ デ オクリップ をリン ク 以 下 の 手 順 で、メディア リスト 内 の オ ー ディオ クリップ とビ デ オクリップ をリン ク で きま す。 オーディチャンネルを含まないビデオクリップを選択する。

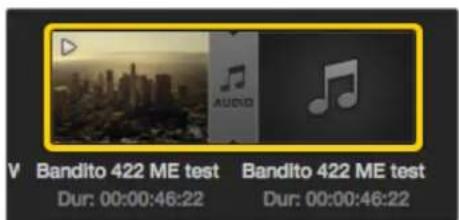

そのビデオクリップ を右クリックして、コンテクストメニューから「Link Audio File」を 選 択 す る 。

リンクしたい オーディオファイル をブラウズして「 Open 」をクリックすると、メディアリストビュー でビ デオとオー ディオ がリンクされま す。 メディアリストでは 、リンクされたビデオクリップと オーディオクリップが分かりやすく表示されます。 リンクされたクリップ を再生できます。また、リンクされたクリップをテープにマスタリングすることも可

クリップとビ ンの 削 除 クリップ を削 除 するには 、削 除したいクリップ を 選 択し、キーボードのバックスペースキーを押します。 この作業で削除されるのはメディアリスト内のクリップのみで、ディスク上に保存されたクリップはその

ビンを削除するには、削除したいビンを右クリックし、「Delete Bin」を 選 択 し ま す 。こ の 作 業 で 、ビ ン お よびビンの中に含まれるすべてのクリップが削除されます。この作業で削除されるのはメディアリスト内 の クリップ の み で 、ディスク上 に 保 存 さ れ た クリップ は そ の ま ま 残 りま す。 BlackmagicMediaExpress 1363Dクリップの 作 成 メディアリストにステレオスコピック3Dクリップを追加する場合は、以下の手順に従います。

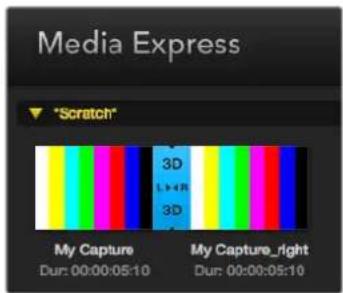

3Dメディアと同じフレームレートの3Dプロジェクトビデオフォーマットを選 択します。 メディアリストに「左眼 用」ファイルをインポートする。

インポートした 左眼用ファイルを右クリックし、コンテクストメニューから「Set Right Eye Clip」 を選択する。右眼用クリップがすでにメディアリストにキャプチャーされている場合は、右眼用ク リ ップ の 名 前 に「 _ right」が付加されます。 3Dプ ロジェクトビ デ オフォーマットを 選 択 する メディアリストでは、インポートしたクリップが 3Dクリップであることが非常に分かりやすく表示されま す。左右両眼用クリップはビデオプレビューウィンドウに並んで表示されるため、3Dビデオプロジェク トで あ ること が 確 認 で きま す。 メディアリストでは、インポートしたクリップが 3Dクリップであることが非常に分かりやすく表示されます。 3Dステレオクリップの画像が左右反対にロードされている場合は、以下の操作を行います。 メディアリストに 表 示 さ れてい る 使 用 中 の 3Dクリップを右クリックする。 コ ン テ ク ス ト メ ニ ュ ー か ら「 Swap Eyes」を 選 択 す る 。 メディアリスト 内 の 検 索 各プ ロ ジ ェクト の クリップ は 、メディア リスト上 部 の 検 索 フィー ルド にクリップ 名 を 入 力 して、簡 単 に 検 索 で きます。お気に入り機能と合わせて使用すると、検索の対象がお気に入りのクリップに限定されるため、 検 出 さ れ る クリップのリストが 短 くなりま す。 「Search」フィールドに入力してクリップを検索できます。BlackmagicMediaExpress 137記録モード テ ープ に マスタリングオー ディオ チャンネル有効/無効マークイン/マークアウト ビデオ/オーディオファイルをテープに編集 「 テ ープ」に マ ス タリン グ や 編 集 をす る い う 表 現 を多 用 して い ま す が 、お 使 い の デ ッ キ が テ ープ ま た は ディ スクのどちらを使用していても問題ありません。クリップのマスタリングは以下の手順で行います。 テ ープ に 送 る クリップ を 選 択 す る 。

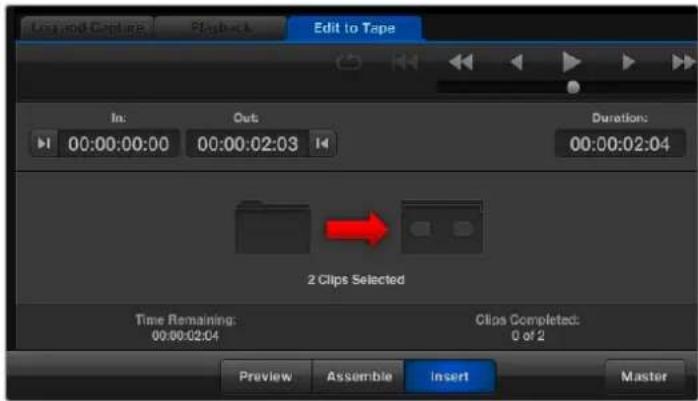

Edit to Tape」タブ（青いタブ）をクリックする。

In）と編集の種類を設定する。 テ ープ に マ ス タリン グ す る 。 マスタリングするクリップを選択する テープにマスタリングしたいクリップ をメディアリストから選 択します。複 数チャンネルを持つオーディ オのみのクリップを書き込んで、マスターテープのマスターオーディオトラックを書き換えることも可能 です。お気に入りのクリップのみをテープに送 信したい場 合は、メディアリスト上部のお 気に入り（ 星 ） アイコンをクリックしてお 気に入りのクリップのみを 表 示し、その 他のクリップ を非 表 示 にします。さら に 、テ ー プ に 送 信 す る お 気 に 入 り ク リ ッ プ を 選 択 し ま す 。 メディアリスト上部のお 気に入り（ 星 ）アイコンをクリックして、 お気に入りのクリップのみを表示できます。 テープへのインサート編集とアッセンブル編集 「Edit to Tape」タ ブ を ク リ ッ ク し ま す 。イ ン 点（ In）フィールドにタイムコードを入力するか、またはトラ ン ス ポ ー ト コ ン ト ロ ー ル で テ ープ を 任 意 の イ ン 点 に 合 わ せ て「 Mark

」ボ タ ン を ク リ ッ ク し て 、テ ー プ の イン点を 入 力しま す。

Out ）が 入 力 さ れ て い な い 場 合 、 Media Express は 、編 集 の 長 さ を メ デ ィア リ ス ト の ク リ ップ の 全長に合わせて設定します。アウト点が指定されている場合は、 Media Express はタイムコードが アウ ト点に到 達した 時 点 で（まだ出 力されてい ないクリップが ある場 合で も）レコー ディング を 停止します。 BlackmagicMediaExpress 138テ ープへ の 出 力 に 2つの クリップ が 選 択さ れて いま す。 テープへのマスタリングにアッセンブル編集（Assemble）と イ ン サ ー ト 編 集（ Insert）の ど ち ら を 行 う か を 選 択 し ま す 。「 Master」ボ タ ン を 押 し ま す 。 「Preview」モードでは編集の過程を実際に見て確認できますが、テープへは記録されません。この モードでは編集点が確認できます。編集のプレビューは、必ずデッキの出力に直接接続されているモニタ ーで確認してください。これにより、すでにテープに記録されているビデオと新しいビデオを同時に確認

デッキまたはテープの「記録禁止（ Record Inhibit ）」が 有 効 に な って い る 状 態 で「 Master 」ボ タ ン を ク リ ッ クすると、Media Expressは記録できないこと伝えるメッセージを表示します。もう一度「Master」 ボタンを押す前に、記録禁止（Record Inhibit）を 無 効 に し て く だ さ い 。 トラックの有効/無効ボタンで、出力するビデオおよびオーディオチャンネルを選択します。 オー ディオチャンネル の み を出 力したい 場 合 は 、ビ デ オチャンネル を 非 選 択 にしま す。 マスタリング する オー ディオチャンネル 番 号を設 定 メディアリスト上部のお気に入り（星）アイコンをクリックして、お気に入りのクリップのみを表示できます。 テ ープ へ の 出 力 に 2つ の クリップ が 選 択 さ れ て い ま す。 マスタリングするオーディオチャンネル 番号を設 定します。

Blackmagic UltraStudio 4K Extremeの内蔵H.265エンコーダーを使用してビデオをキャプチャーする：

Media Expressの「 Preferences」 を 開 き 、「 Capture File Format」を「 MP4 H.265」に 設 定 し ま す 。

隣 に あ る「 Quality」 ボ タ ン を 押 し 、「 Encoding Settings」ス ラ イダ ー を 左 右 に ド ラ ッ グ し て 、 H.265 キ ャ プ チ ャ ー の ビ ッ ト レ ー ト を 設 定 し ま す 。「 Encoding Settings 」ウィンドウを閉じて、 設 定 を 終 了します。

H.265 キャプチャーおよびビットレート設 定に関する詳 細は、このマニュアルの次 の セ ク シ ョ ン 、「 H.265ハ ー ド ウ ェ ア エ ン コ ー ダ ー 」を 参 照 し て く だ さ い 。 BlackmagicMediaExpress 139H

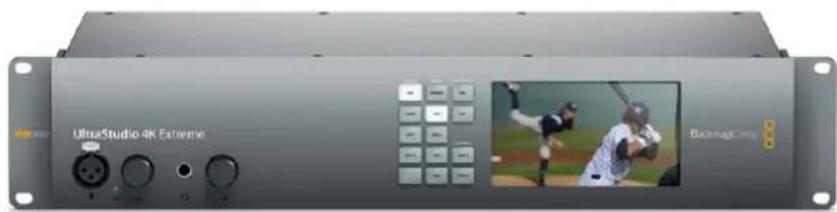

ハードウェアエンコーダー UltraStudio

Extremeは パワフルなH.265エンコーダーを内蔵しているため、最新のH.265フォーマットを 使 用したリアルタイム・キャプチャーが 可能 です。ビデオをキャプチャーする際 は 、最 高 品質の映像を可能な限り低いビットレートで維持できるテクノロジーを使用します。 Blackmagic UltraStudio 4K Extremeを使 用してビデオをキャプチャーするには、 Media Expressの「 Preferences」 で 、「 Capture File Format」を「 MP4 H.265」に 設 定 。

エンコーダーを使用してビデオをキャプチャーする：

Blackmagic Media Expressソフトウェアを 起 動します。Media Expressの「 Preferences」 を 開 き 、「 Capture File Format」を「 MP4 H.265」に 設 定 し ま す 。

隣 に あ る「 Quality」 ボ タ ン を 押 し 、「 Encoding Settings」ス ラ イ ダ ー を 左 右 に ド ラ ッ グ し て 、H.265 キャプチャーのビットレートを設定します。「Encoding Settings」ウ ィ ン ド ウ を 閉 じ て 、設 定 を 終 了 し ま す 。こ れ で 、Blackmagic Media Expressを 使 用して、Blackmagic Media Express 4K ExtremeでH.265ビデオをエンコードで きます。Media Expressを 使 用してビ デオをキャプチャー ・再生する際の詳細は、このマニュアルの「Blackmagic Media Express」セ ク シ ョ ン を 参 照 し て ビットレ ートの 設 定 デフォルト設 定の15 Mb/sは 、オ ン ラ イ ン ス ト リ ー ミ ン グ 用 の 高 品 質 Ultra HDビデオに最適なビットレー ト で す 。ビ ッ ト レ ー ト は 、

の間で好きな値に設定できます。 ビ デ オ の オ ン ラ イ ン ・ス ト リ ー ミングに適した値は、3〜5 Mb/sで す。 小さいファイルサイズおよび低いビットレートでビデオをキャプチャーする必要がある場合は、「 Encoding Setting」スライダーを左にドラッグします。ファイルサイズを気にする必要がなく、可能な限り高品質のビデ オ をキャプ チャーする 場 合 は 、スラ イダー を右 にドラッグしま す。ビットレ ートを 低く設 定しす ぎ ると、マクロブロッキング、ピクセレーション、バンディングなど、目に見える圧縮アーチファクトが生じます。し か し 、内 蔵 さ れ た H.265ハードウェアエンコーダーは非常に効率が良く、アーチファクトを最低限に抑え るため、H.264で 通 常 設 定するよりビットレートを 低くしても、すばらしい品 質のビデオ が 得られます。 H.265ハードウェアエンコーダー 140「Quality」 ボ タ ン を 押 し 、「 Encoding Settings」スライダーを左右にドラッグして、 H.265キャプ チャー のビットレ ートを設 定します。 H.265ビデオをエンコードする際や、オンライン・ストリーミング用にビデオをエンコードする際は、デリ バリーに使用するシステムのバンド幅、ビデオのフレーム間での動きやコントラストの量、ビデオのフレー ムレートなどを考慮しておくと役立つ場合があります。例えば、ビデオをストリーミングする人数 が多 い 場 合 、エンコ ー ディングのビットレ ートを下げ ることで、インター ネット回 線 が 遅 い オー ディエンスもビ デオを中断されることなく視聴できます。明るい場所から暗い場所に切り替わるなど、ビデオコンテンツ のフレーム間に多くのコントラストや動きがある場 合、または エネル ギー溢 れるスポーツイベントやグラ フィックの場合は、ビットレートを高くすると効果的です。高フレームレートのビデオには、低フレームレー トのビデオと比べて、高いビットレートが必要です。 最高品質のビデオをできるだけ小さいファイルサイズでキャプチャーするためには、エンコーディングの ビットレートを選択して実験する必要があります。最高の結果を得るために、様々なビットレート設定を

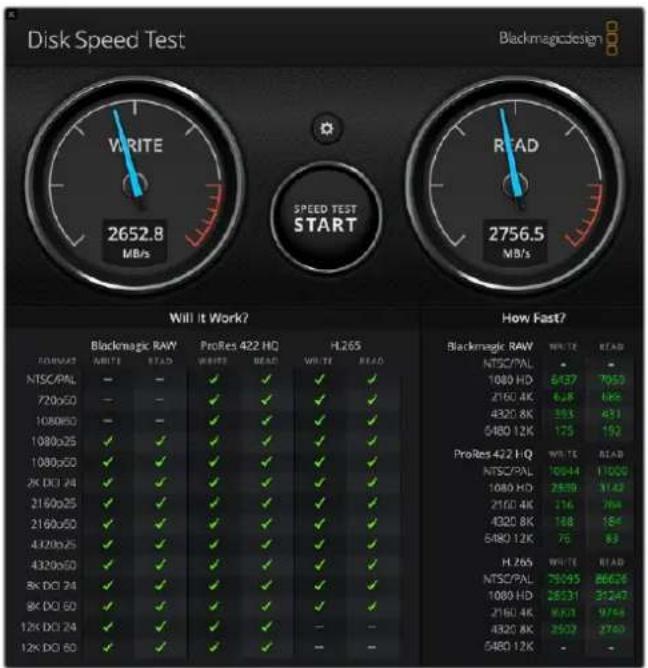

Blackmagic Disk Speed Test Blackmagic Disk Speed Testは 、記 録 メ デ ィ ア の 読 み 込 み（ Read）と 書 き 込 み（ Write）の 性能をフレー ムサイズごとに測定できるアプリケーションです。Disk Speed Testは、Desktop Videoソフトウェアに

Mac OS用にApp Storeから無 償で ダウンロードすることもできます。 BlackmagicDiskSpeedTest 141Disk Speed Testの設定を行うには、「Start」ボ タ ン の 上 に あ る「 Settings」の ギ ア ア イ コ ン を ク リ ッ ク し

ターゲットドライブを選択： 「Select Target Drive」を ク リ ッ ク し て 、読 み 込 み / 書 き 込 み の 許 可 が あ ることを 確 認 してください 。 スクリーンショット を 保 存：

Save Screenshot 」をクリックして、測定 結果 のスクリ ーンショットを 保 存 で きます。

「Stress」の レ ベ ル は 、1GB〜5GBの間で設定できます。 デフォルトは5GBで、最も正確な測定結果が得られます。 Disk Speed Test

「Disk Speed Test Help」を ク リ ッ ク す る と 、Disk Speed Testの操作説明書（PDF）を 確 認 で き ま す 。 Disk Speed Test

「About Disk Speed Test」で は 、起 動 し て い る Disk Speed Testソフトウェアのバージョンを

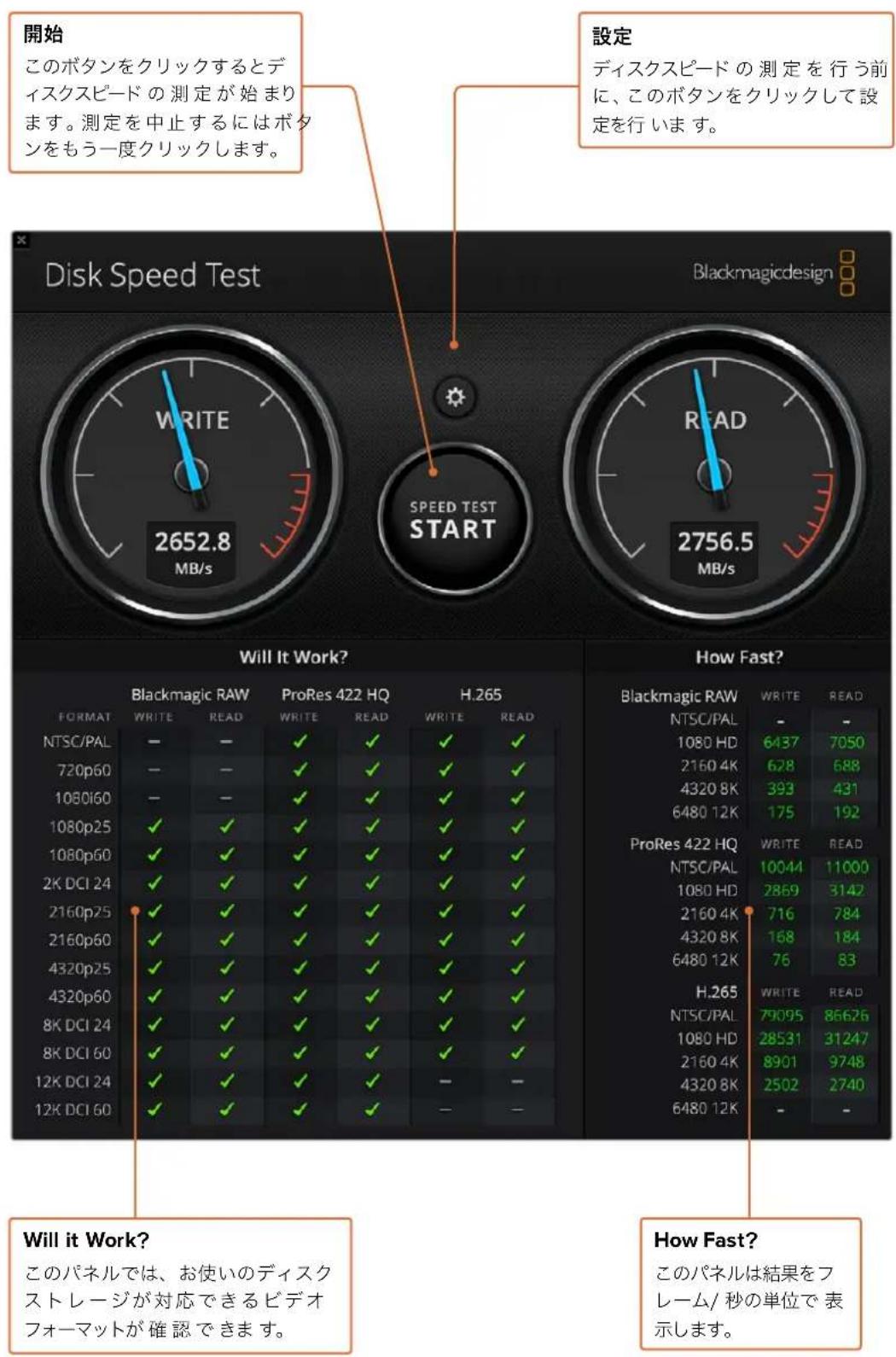

「Will it work?」パネルは、一般的なビデオフォーマットを表示し、チェックマークまたはバツ 印によって、各フォーマットに対してディスク性能が十分であるか否かが確認できます。測定は必 ず数回繰り返し、ディスク性能が対応できる限界のビデオフォーマットを確認してください。結 果がチェックマークとバツ印で切り替わってしまうビデオフォーマットは、お使いのディスクスト レージが対応できない可能性があります。 How Fast

How Fast ?」パネルは、ドライブが 対応可能なフレームレートを表示します。このパネルを 「Will it Work? 」 パ ネ ル と 併 せ て 参 照 し て く だ さ い 。「 Will it Work? 」パ ネ ル で 、H.265の2K DCI

に緑のチェックマークが表示されていても、「 How Fast ? 」パ ネ ル が 対 応 可 能 な 最 大 フ レ ー ムレートを24fpsと示している場合、ディスクストレージ性能は限界に近く、信頼できません。 ギ アのアイコンをクリックして、 Settingsメニューを開く

Start 」ボタンをクリックして、テストを開始します。 Disk Speed Testは 事 前 に 選 択 さ れ たター ゲットドライブ に一 時 的 なファイルを書 き込 み 、さらにそのファイル の読 み 込 み を 行 い ま す 。も う 一 度「 Start」ボ タ ン を ク リ ッ ク し て

み込 み を 継 続します。 BlackmagicDiskSpeedTest 142設定 ディスクスピード の 測 定 を 行 う前 に 、こ の ボ タ ン を ク リ ッ ク し て 設

このボタンをクリックするとデ ィスクスピード の 測 定 が 始 まり ま す 。測 定 を 中 止 す る に は ボ タ ンをもう一度クリックします。 Will

このパネルでは、お使いのディスク ストレージが対応できるビデオ フォーマットが 確 認 で きま す。 How Fast

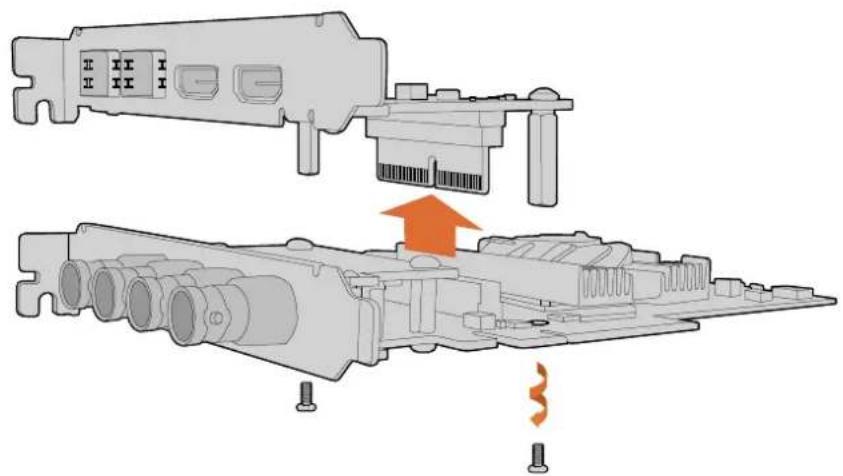

メザニンカードを取り外す メザニンカードの取り外し方 マ ザ ーボードにデュアルス ロットPCIeカードを取り付けるスペースがない場合、DeckLink 4K Extreme 12Gのメザニンカードを簡単に取り外して対応できます。 メザ ニ ン カ ー ド の 取 り 外 し：

身 体 の 静 電 気を放 電します。DeckLinkカードを横にして金 色 の PCIe接触部を上に向け、きれい で平らな場所に置きます。

DeckLink カードの底 面で、メザニンカードのスタンドオフサポートに使 用されている

を 確 認 し ま す 。こ れ ら は 、BNCコネクターから最も離れた場所にある2つ の ネ ジ で す 。プ ラ ス ド ラ イバーを 使 用して、2つ の ネ ジ を ゆ っくりと 外 しま す。

DeckLink カードの基盤の端を持ち、ブリッジコネクターがスロットから外れるまでメザニンカード を ゆ っくりと 持 ち 上 げ ま す。 後に再び取り付ける場合に備え、ブリッジコネクターがメザニンカードにしっかりと挿入されていることを 確 認します。

2つのネジをそれぞれのスタンドオフサポートに締め、メザニンカードを静電気防止バッグに入 れて 安 全な 場 所 に保管します。

DeckLink 4K Extreme 12GカードをコンピューターのPCIeにインストールで きます。 メザニ ン カ ード 取り付 け：

メザニンカードの2つのスタンドオフサポートをDeckLinkカ ー ド 両 側 の ネ ジ 穴 に 合 わ せ 、メ ザ ニ ン カードをブリッジコネクタースロットにゆっくりと固 定します。メザニンカードが ブリッジコネクタースロットにしっかりと挿入されていることを確認します。 プラスドライバーでネジ を締め、メザニンカードのスタンドオフサポートと DeckLink カードの 基 盤を固定します。ネジはきつく締めすぎないよう注 意してください。 サポートやアドバイスが必要な場 合は、Blackmagic Designのサポートセンターをご利用ください。 （www.blackmagicdesign.com/jp/support） DeckLink 4K Extreme 12Gのメザニンカードは簡単に取り外し可能。 DeckLink4KExtreme12Gからメザニンカードを取り外す 144アップデート中断から DeckLink

DeckLinkカードのアップデート中、コンピューターの電源が意図せずに切れたなどの理由で処理が中断 されると、カードが無効な状態になる場合があります。しかし、 DeckLink カ ー ド の 多 く は 、ア ッ プ デ ー トの復旧用に特別なUSBポートを 搭 載しています。 使 用している DecklinkカードがUSB経由の復旧をサポートしている場合、USBポートはカードの 後部 ま た は 側 部 に あ り ま す 。こ の USBポートでコンピューターに接 続し、カードを直接アップデートします。

DeckLink カ ード を 復 旧 する： 1 コンピューターをシャットダウンし、電 源を抜きます。

DeckLinkカードをコンピューターのPCIeス ロ ッ ト か ら ゆ っ く り 取 り 外 し 、デ ス ク や 作 業 台 の 上 な ど、安定した場所に置きます。その際は、静電気の放電によってカードが損傷するのを避けるため、カードを静電気防止バッグに入れ、静電気防止リストバンドを装着することをお勧めします。

USB DeckLink カードの背面または側面の、 USB

DeckLinkカードをコンピューター のPCIeスロットから取り外し、カードの後部または側

USB-CポートまたはMini B USBポートを使用してコンピューターと接続します。 4 USBケ ー ブ ル の も う 一 方 を 、コ ン ピ ュ ー タ ー の USBポートに接 続します。 アップデート中断からDeckLinkカードを復旧

コンピューターを電源に接続し、起動します。 コンピューターの起動後、カードをアップデート するか 確認するウィンドウが表示されます。 「Update」を ク リ ッ ク し ま す 。 プログレスバーには、アップデートの経過と完了メッセージが表示されます。

USBケーブルを取り外し、カードをPCIeスロットに 差し 込 みます。

PCIe スロットに アクセ スする 際 は 、事 前 にコンピュー ター をシ ャットダ ウンし、電 源 を 抜 くことを 忘 れ な い で くだ さ い 。 カードを差し込んだ後は、コンピューターに電源を入れられます。DeckLinkカードがコンピューターに 認識され、制作作業を続行できます。 アップデート中断からDeckLinkカードを復旧 146ヘルプ

すぐに情報が必要な方は、Blackmagic Designオンラインサポートページで、ハードウェアに関する最 新 の サ ポート情 報 を確 認 できます。 Blackmagic Design オンラインサポートページ 最 新のマニュアル、ソフトウェア、サポートノートは 、www.blackmagicdesign.com/jp/supportの Blackmagic Designサポートセンターで確認できます。 Blackmagic Designサポートへの連絡 サポートページ で必要な 情 報を得られなかった場 合は 、サポートページの「メールを送 信」ボタンで、サポートのリクエストをメール送信してください。あるいは、サポートページの「お住まいの地域のサポ ートオフィス」をクリックして、お住まいの地域のBlackmagic Designサ ポ ートオ フィスに 電 話 で お 問 い 現在インストールされているバージョンを確認する お使いのコンピューターにインストールされているBlackmagic Desktop Video Setupソフトウェアの バージョンを確 認するには 、Blackmagic Desktop Video Setupのシステム環境設定を開いてください。 – Mac OSでは、アプリケーションフォルダーの「Blackmagic Desktop Video Setup」を 開 き ま す 。「 About Blackmagic Desktop Video Setup」メ ニ ュ ー を ク リ ッ ク す る と 、ソ フ ト ウ ェ ア の バ ー ジョン が 表 示され ま す。 – Windows 8および8.1で は 、ス タ ー ト ペ ー ジ で「 Blackmagic」と 入 力 し 、Blackmagic Desktop Video Setupアプリケーションをクリックします。「About Blackmagic Desktop Video Setup

メ ニ ュ ー を ク リ ッ ク す る と 、ソ フ ト ウ ェ ア の バ ー ジ ョ ン が 表 示 さ れ ま す 。 Windows 10では 、スタートボタンをクリックして、検索ボックスに「Blackmagic」と 入 力 し ま す 。 Blackmagic Desktop Video Setupアプリケーションをクリックします。「About Blackmagic Desktop Video Setup」メ ニ ュ ー を ク リ ッ ク す る と 、ソ フ ト ウ ェ ア の バ ー ジ ョ ン が 表 示 さ れ ま す 。 Linuxで は 、「 ア プ リ ケ ー シ ョ ン 」 か ら 「 サ ウ ン ド と ビ デ オ 」 に 行 き 、「 Blackmagic Desktop Utility」 アプリケーションをダブルクリックします。「About Blackmagic Desktop Video Setup」メ ニ ュ ー を ク リ ッ ク す る と 、ソ フ ト ウ ェ ア の バ ー ジ ョ ン が 表 示 さ れ ま す 。 最 新 のアップ デ ートを 入手 する ご使 用のコンピューターにインストールされているBlackmagic Desktop Video Setupのバージョンを確 認したら、Blackmagicサ ポ ー ト セ ン タ ー（ www.blackmagicdesign.com/jp/support ）で 最 新 の ソ フ ト ウェアアップデートをチェックしてください。常に最 新のソフトウェアを使 用することを推 奨しますが、重 要なプロジェクトの実行中は、ソフトウェアのアップデートは行わない方がよいでしょう。 ドライバーを最後にアップデートした日付を確認するには、Blackmagic Desktop Video Setupの

About」タブをクリックします。また、ステータスリポートの「Create 」ボ タ ン で も ド ラ イ バ ー の ス テ ー タスリポートを生 成 で きま す。

147デベロッパー の 皆 様 へ Blackmagic Designハードウェアをコントロールするカスタムソフトウェアを開

自分自身でカスタマイズしたソフトウェアで Blackmagicビデオハードウェアをコントロールできる、 DeckLink SDK がご 利 用 頂けます。 DeckLink SDK

Intensity シリーズ を サ ポートしています。 DeckLink SDKは、使い勝手のよいハードウェアコントロール、高レベルのインターフェースで、一般 的な タスクを 実 行 で きます。DeckLink SDKは、以下のテクノロジーをサポートしています。 DeckLink API – Apple QuickTime – Apple Core Media – Microsoft DirectShow Blackmagic Design SDKを無 償でダウンロード DeckLink SDKは、www.blackmagicdesign.com/jp/support で ダ ウンロードで きます。 Blackmagic Design Software Developersフォーラムに 加 わる コー デック、Core Media、API、SDKなど、Blackmagic Design製品のテクノロジーに関する問題の解決 策、フィードバック、アドバイスなどが 必要な 場 合は 、 Blackmagic Design Software Developersフォー ラムをご 利 用ください 。このフォーラムでは 、 Blackmagic Design サポートスタッフおよび他のフォーラム メンバーと交流でき、デベロッパー特有の質問への回答や詳細な情報が得られます。Blackmagic Design Software Developers Blackmagic Design フ ォ ー ラ ム（ forum.blackmagicdesign.com） からアクセスで きます。 Blackmagic Designデベ ロッパーアシスタント へ の 連 絡 Blackmagic Design Software Developersフォーラムを使用せずに質問したい場合は、 [e-mail] にご連絡ください。 148規制に関する警告 欧州連合内での電気機器および電子機器の廃棄処分 製品に記載されている記号は、当該の機器を他の廃棄物と共に処分してはならないことを示しています。 機器を廃棄するには、必ずリサイクルのために指定の回収場所に引き渡してください。機器の廃棄におい て個別回収とリサイクルが行われることで、天然資源の保護につながり、健 康と環境を守る方法でリサイ クルが 確 実に行 わ れ るようになります。廃 棄 する 機 器 のリサイクル のための 回 収 場 所 に関しては 、お 住ま いの地方自治体のリサイクル部門、または製品を購入した販売業者にご連絡ください。 この機器は、FCC規定の第15部 に 準 拠 し 、ク ラ ス Aデジタル機器の制限に適合していることが確認され ています。これらの制限は、商用環境で機器を使用している場合に有害な干渉に対する妥当な保護を 提 供 するためのものです。この 機 器 は 無 線 周 波エネル ギ ーを生 成 、使 用 、放 出する可能 性 が あります。 また、指示に従ってインストールおよび使用しない場合、無線通信に有害な干渉を引き起こす恐れがあ ります。住宅地 域で当製品を使用すると有害な干渉を引き起こす可能性があり、その場 合はユーザーが 自己責任で干渉に対処する必要があります。

2つを 条 件 としま す： 1 本機は、有害な干渉を起こさない。 2 本機は希望しない動作を発生しかねない干渉を含む、いかなる受信干渉も受け入れる必要がある。 ISED Canada

本 機 は 、カ ナ ダ の ク ラ ス Aデジタル機器の規格に準拠しています。 本機のいかなる改造、あるいは目的の用途以外での使用は、これらの規格への順守を無効にすること

HDMIインターフェースへの接続は、必ず 高品質のシールドHDMIケーブルを使用する必要があります。 本機は、商業環境で目的の用途に順守した使用においてテストを行なっています。非商業環境で使用さ れた場合、無線妨害を引き起こす可能性があります。 149安全情報 感電を避けるため、当製品は必ずアース端子付きコンセントに接続してください。不確かな場合は、資格を持つ電気技師に連絡してください。感電のリスクを減らすため、水が跳ねたり、滴るような場所には置かないでください。この製品は、周囲温度が最高 40度までの熱帯地区での使用に対応しています。 通気が妨げられ ないように、この製品の周囲は 通 気に十 分なスペースを開けるようにしてください 。ラックマウントする場 合は、隣接する機器により通気が妨げられないようにしてください。この製品の内部には、ユーザーが保守できる部品はありません。サービスに関しては、お近くのBlackmagic Designのサービスセンターにお問い合わせください。 一部の製品は、SFP（スモールフォームファクタ・トランシーバー）光ファイバーモジュールを接 続可能 。 レーザー クラスのクラス1のSFP光 モジュールを使 用 。 Blackmagic Design SFPモ ジュー ル：

海抜2000m以 上では使 用しないでください。 カリフォルニア州ステートメント この製品のユーザーは、プラスチック部品内の微量の多臭素化ビフェニルなどの化学物質にさらされる可能性があります。カリフォルニア州は、多臭素化ビフェニルは発がん性があり、先天異常や生殖機能へ危害を及ぼす物質であると認識しています。詳細は、以下のウェブサイトをご確認ください。 www.P65Warnings.ca.gov 正規サービススタッフへの注意 サービス前に、電源を電源インレットから外してください。 警告 – 二極/中性ヒューズ この機器の電源供給には、電圧線と中性線の両方にヒューズが使われており、ノルウェー のIT電力分配システムへの接続にも適しています。

Blackmagic Designは、お買い上げの日から36ヶ月間、UltraStudio、DeckLink、Multibridgeファミリー 製品の部品および仕上がりについて瑕 疵がないことを保証します。しかし、コネクター、ケーブル、冷却 ファン、光ファイバーモジュール、ヒューズ、キーボード、バッテリーについては 、それらの部 品および 仕 上がりに瑕 疵がないことに対する保証は12ヶ月間 で す。Blackmagic Designは、お買い上げの日から12

Intensity ファミリー製品の部品および仕上がりについて瑕疵がないことを保証します。この保 証期間内に製品に瑕疵が見つかった場合、Blackmagic Designは弊社の裁量において部品代および人 件費無料で該当製品の修理、あるいは製品の交換のいずれかで対応いたします。 この保証に基づいたサービスを受ける際、お客様は必ず保証期限終了前に Blackmagic Design

疵を通知し、適応する保証サービスの手続きを行ってください。お客様の責任において不良品を梱包

Blackmagic Design が指定するサポートセンターへ配送料前払で送付いただきますようお願い致し ま す 。理 由 の 如 何 を 問 わ ず、 Blackmagic Design への製品返送のための配送料、保険、関税、税金、その 他すべての 費 用 は お 客 様 の自己負 担となります。 不適切な使用、または不十分なメンテナンスや取扱いによる不具合、故障、損傷に対しては、この保証は適 用されません。Blackmagic Designは こ の 保 証 で 、以 下 に 関 し て サ ー ビ ス 提 供 義 務 を 負 わ な い も の と し ま す。a）製品のインストールや修理、サービスを行うBlackmagic Design販 売 代 理 人 以 外 の 者 に よって生 じ

）不適切な使用や互換性のない機器への接続によって生じた損傷の修理、

Blackmagic Designの部品や供給品ではない物を使用して生じたすべての損傷や故障の修理、d）改 造 や 他 製 品 と の 統合により時間増加や製品の機能低下が生じた場合のサービス。この保証は Blackmagic Designが保 証するもので、明示または黙示を問わず他の保証すべてに代わるものです。Blackmagic Designとその 販売社は、商品性と特定目的に対する適合性のあらゆる黙示保証を拒否します。Blackmagic Design の不良品の修理あるいは交換の責任が、特別に、間接的、偶発的、または結果的に生じる損害に対し て、Blackmagic Designあるいは販売社がそのような損害の可能性についての事前通知を得ているか否 かに関わらず、お客様に提 供される完全唯一の救 済手段となります。Blackmagic Designはお 客 様 による 機器のあらゆる不法使用に対して責任を負いません。 Blackmagic Design は本製品の使用により生じる あらゆる損害に対して責任を負いません。使用者は自己の責任において本製品を使用するものとします。 © Copyright 2022 Blackmagic Design 著 作 権 所 有 、 無 断 複 写 ・ 転 載 を 禁 じ ま す 。「 Blackmagic Design」 、「 DeckLink」 、「 HDLink」、 「Workgroup Videohub」 、「 Videohub」 、「 Intensity」 、「 Leading the creative video revolution」は 、米 国 な ら び に そ の 他 諸 国での登録商標です。その他の企業名ならびに製品名全てはそれぞれ関連する会社の登録商標である可能性があります。 ThunderboltおよびThunderboltのロゴは、米国またはその他諸国のIntel Corporationの 登 録 商 標 で す。

1080p HD and 2K（1080p HD和2K）

Analog Video Output Levels（模拟视频输出电平）

选择File（ 文 件 ）> Output（ 输 出 ）> Digital Cut（输出到磁带）菜单，打开“Digital Cut Tool” （ 数 码 剪 辑 工 具 ）。
