Dark Power Pro 13 1300W - 電源ユニット Be Quiet! - 無料のユーザーマニュアル

使用説明書 Dark Power Pro 13 1300W Be Quiet!

技术数据 42 はじめに 37 安全上の注意 37 互換性 37 新しい電源装置を取り付ける 38 安全機能 38 よくあ る問 題とトラブルシュー ティン グ 39 付属品 39 廃棄に関する注意事項 39 保証 39 保証 40 著作権 40

O C P（ 過 電 流 保 護 ） S C P（ 短 路 保 護 ）

UVP（低電壓保護） O T P（ 過 溫 保 護 ）

OVP（過電壓保護） O P P（ 過 載 保 護 ）36

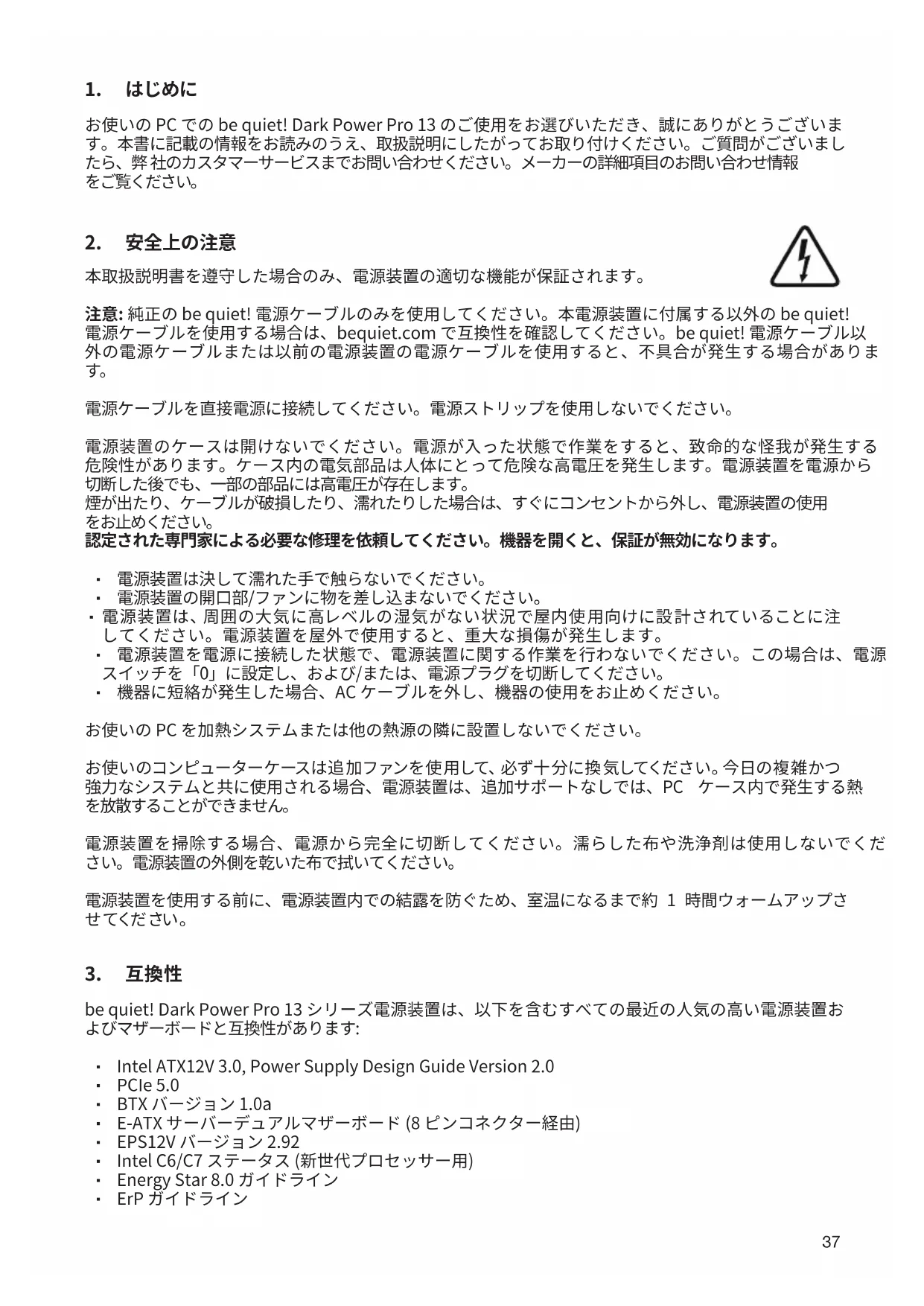

お使いの PC での be quiet! Dark Power Pro 13 のご使用をお選びいただき、誠にありがとうございま す。本書に記載の情報をお読みのうえ、取扱説明にしたがってお取り付けください。ご質問がございまし たら、弊 社のカスタマーサービスまでお問い合わせください。メーカーの詳細項目のお問い合わせ情報

本取扱説明書を遵守した場合のみ、電源装置の適切な機能が保証されます。 注意:純正の be quiet! 電源ケーブルのみを使用してください。本電源装置に付属する以外の be quiet! 電源ケーブルを使用する場合は、bequiet.com で互換性を確認してください。be quiet! 電源ケーブル以 外の電源ケーブルまたは以前の電源装置の電源ケーブルを使用すると、不具合が発生する場合がありま

電源ケーブルを直接電源に接続してください。電源ストリップを使用しないでください。 電源装置のケースは開けないでください。電源が入った状態で作業をすると、致命的な怪我が発生する 危険性があります。ケース内の電気部品は人体にとって危険な高電圧を発生します。電源装置を電源から 切断した後でも、一部の部品には高電圧が存在します。 煙が出たり、ケーブルが破損したり、濡れたりした場合は、すぐにコンセントから外し、電源装置の使用

認定された専門家による必要な修理を依頼してください。機器を開くと、保証が無効になります。 ∙ 電源装置は決して濡れた手で触らないでください。 ∙ 電源装置の開口部/ファンに物を差し込まないでください。 ∙ 電源装置は、周囲の大気に高レベルの湿気がない状況で屋内使用向けに設計されていることに注 してください。電源装置を屋外で使用すると、重大な損傷が発生します。 ∙ 電源装置を電源に接続した状態で、電源装置に関する作業を行わないでください。この場合は、電源 スイッチを「0」に設定し、および/または、電源プラグを切断してください。 ∙ 機器に短絡が発生した場合、AC ケーブルを外し、機器の使用をお止めください。 お使いの PC を加熱システムまたは他の熱源の隣に設置しないでください。 お 使 い のコンピューター ケースは 追 加ファンを 使 用して、必 ず十 分 に 換 気してくだ さい 。今 日の 複 雑 かつ 強力なシステムと共に使用される場合、電源装置は、追加サポートなしでは、PC ケース内で発生する熱 を放散することができません。 電源装置を掃除する場合、電源から完全に切断してください。濡らした布や洗浄剤は使用しないでくだ さい。電源装置の外側を乾いた布で拭いてください。 電源装置を使用する前に、電源装置内での結露を防ぐため、室温になるまで約 1 時間ウォームアップさ

be quiet! Dark Power Pro 13 シリーズ電源装置は、以下を含むすべての最近の人気の高い電源装置お よびマザーボードと互換性があります: ∙ Intel ATX12V 3.0, Power Supply Design Guide Version 2.0 ∙ PCIe 5.0 ∙ BTX バージョン 1.0a ∙ E-ATX サーバーデュアルマザーボード (8 ピンコネクター経由) ∙ EPS12V バージョン 2.92 ∙ Intel C6/C7 ステータス (新世代プロセッサー用) ∙ Energy Star 8.0 ガイドライン ∙ ErP ガイドライン38

注意:取り付けを開始する前に、「安全上の注意」をお読みください。 注記: 電源装置を PC に設置するにはねじ回しが必要です。付属のねじのみを使用してください。 該当する場合は、最初に古い電源装置を取り外してください。 ∙ そのため、お使いの PC を電源から切断してください。 ∙ すべてのプラグをマザーボードおよび他のすべての部品から切 断し、次に電源 装置を慎 重に引き外して

新しいbequiet!DarkPowerPro13電源装置を取り付ける: ∙ PC を電源から切断し、接続されているすべてのケーブルを慎重に取り外します。 ∙ 新しい電源装置を PC ケース内の所定のスペースに配置し、付属の 4 本のねじを使って、背面パネルに 接続します。ねじは過度に締めないでください。 ∙ 20/24 ピンコネクターをマザーボードのソケットに接続します。24 ピン接続を使う場合、残りの 4 つの ピンを正しい位置に配置して、コネクターをソケットに接続します。20 ピンコネクター対応のマザーボ ードを使用する場合は、追加の 4 ピンを片側に折り畳んでください。 ∙ 12V-P4 または P8 コネクターをマザーボード上の指定のソケットに接続します。

オーバークロックキーは、個別の 12V レールを単一の 12V レールにグループ化します。 電源装置で付属のジャンパーを直接設定することより、オーバークロック機能を恒久的に有効にするこ とができます。あるいは、必要に応じて、スロットカバー上に提供されるスイッチを押すことにより、オー バークロック機能を有効にすることができます。 オーバークロックキーは、それに応じでラベル付けされたコネクターを使用して、電源装置に接続されます。 スロットでオーバークロックキー機能をオンに切り替えると、スロットカバースイッチ上の LED が点灯し

重要: 電源装置がオフに切り替えられているときのみ、「オーバークロックキー」を押してください。 付属のオーバークロックキーはまたはジャンパーのみを電源装置のオーバークロックキーコネクターに 接続してください。その他の機器 (例えば、ファン) をこのコネクターに接続しないでくだささい。 トラブルのないシステム動作を保証するため、この機能を使用する必要がない場合は、オーバークロッ クキ ー を 無 効 にしてくだ さ い 。

この be quiet! 電源装置は、電源装置および接続されたコンポーネントを損傷から保護するために設計 された、次の安全機能が搭載されています。これらの安全機能の 1 つが作動すると、通常、システムは 再起動するかまたは電源がオフになります。この場合は、お使いの PC のエラーを直ちに確認してくださ い。安全機能に関する詳細については、www.bequiet.com で、be quiet! 電源装置の「技術データ」の セクション を 確 認してください 。 OCP (過電流保護) SCP (短絡保護) UVP (過小電圧保護) OTP (温度保護) OVP (過電圧保護) OPP (過負荷保護)39

6. よくある問題とトラブルシューティング

問題:選択された電圧(BIOS/UEFI経由)が低すぎる/高すぎる BIOS/UEFI 経由でマザーボードまたはオペレーティングシステム上の電源装置の電圧と確認する場合、 誤って表示される可能性があることに注意してください。通常、これは、マザーボードによる不正確な測 定によるものであり、必ずしも真の問題であるわけではありません。 問題:新しいグラフィックスカードを取り付けた後、PCの電源が入らない、または頻繁にクラッシュする。 新しい性能の高いグラフィックスカードをシステムに取り付けた場合、PC が起動しない、または最小負 荷で直ちにクラッシュします。電源装置の寸法がお使いのグラフィックスカードに対して十分ではありま せん。購入する前に、www.bequiet.com で弊社の PSU 計算機を参照してください。このツールにより、 弊社の製品範囲から適切な be quiet! 電源装置を検索することができます。

問題が解決しない場合は、弊社のカスタマーサービス部門に連絡してください。営業時間および詳細情 報については、弊社のウェブサイト www.bequiet.com を確認してください。

本電源装置パッケージには、次の付属品が含まれます。電源ケーブル、オーバークロックキー付きスロッ トカバー、オーバークロック機能を恒久的に有効化するためのジャンバー、AC ケーブル、操作マニュア ル 、ケ ー ブ ル タ イ 、ケ ー ブ ル コ ム 、電 源 装 置 取 り 付 け 用 ね じ

欧州指令* のため、使用済み電気電子機器を分別されていない家庭ごみとして廃棄することは できなくなりました。機器を個別に収集する必要があります。車輪付きごみ箱の絵文字は、機器 を個 別に廃 棄する必 要があることを示します。 環境を保護するため、機器の使 用を中止することを決定した場合は、正しい収集システムにより、責任を 持って廃棄してください。 ドイツでは、法律により**、家庭ごみとしてではなく、使用済み機器を個別に廃棄する必要があります。 地域の廃棄物処理当局では、地域の世帯からの使用済み機器を無料で手渡すことができる 1か所以上 の収集ポイントを設置しています。場合によっては、廃棄物処理当局が家庭から使用済みの機器を回収 することもあります。お住まいの地 域での使 用済み機器の搬入または回収の詳細については、最寄りの 家庭ごみ収 集パンフレットを参 照するか、市役 所または市町村役 場にお問い合わせください。

• 廃電気電子機器に関する欧州議会および欧州理事会の指令 (WEEE) に準拠しています。 ** 電気電子機器の販売、返品および持続可能な廃棄に関する法律 (電気電子機器法 - ElektroG) に対応

消費者のための 10 年間のメーカー保証 （be quiet! 正規代理店からの最初の購入の場合） 保証サービスを受けるには、初回購入の領収書が必要になります。領収書は安全な場所に保管してくだ

機器を開いたり、改ざんしたり、および/または、技術的に改良したり、機械的な外力を加えて壊したりし た 場 合 は 、保 証 が 無 効 に な り ま す 。 保証条件の完全版は弊社ホームページ (bequiet.com) の「サービス/保証条件」セクションでご覧いた

弊社の一般取引条件が適用されます。詳しくは、インターネット上の bequiet.com をご覧ください。40

ListanGmbH|WilhelmBergner-Straße11c|21509Glinde|Germany アジアでのサポートについては、メールでお問い合わせください: [e-mail] 営業時間および詳細情報については、弊社のウェブサイト www.bequiet.com を確認してください。 電話 886 2 25163108 FAX [phone] メール: [e-mail] ウェブサイト: www.bequiet.com

∙ Listan が事前に書面で同意しない限り、本書の内容をその一部でも複製したり、開示したり、公開し たり、保存したりすることはできません。 ∙ be quiet! は、Listan GmbH の登録商標です。本書に記載されているその他の製品および会社名は、 それぞれの所有者のブランドまたは商 標です。 ∙ Listan は会社の方針に基づき、すべての製品を継続的に改善します。Listan は本書に記載されている あらゆる製品を事前の通知なく変更または改善する権利を保有します。 ∙ Listan は状況や発生方法を問わず、データの損失、収入の損失、特定損害、偶然損害、直接損害、間 接 損 害に 対して責 任 を負いま せん 。 ∙ 本書の内容は現在の最先端技術を表しています。Listan は明示的にも暗示的にも、本書の内容の正 確性や完全性に対して責任を負いません。このような免責事項には市場適合性や特定目的の適用性 が含まれますが、それらに限定されません。ただし、該当する法律や管轄がこれらの責任を規定してい
