| メーカー | パナソニック |
| モデル | FZ-VCBN141 |
| 製品タイプ | 充電ドック（5ベイ）/ バッテリーチャージャー |
| 寸法 (幅×奥行×高さ) | 約400mm×115mm×80mm（突起部除く） |
| 重量 | 約1.2kg |
| 電源（入力） | 15.6V DC、7.05A（ACアダプターCF-AA5713A経由） |
| 電源（ACアダプター） | 入力：100-240V AC、50/60Hz；出力：15.6V DC、7.05A |
| 充電ベイ数 | 5 |
| 対応端末 | パナソニック FZ-N1 および FZ-F1 シリーズ（2018年2月時点） |
| 対応バッテリー | FZ-VZSUN110, FZ-VZSUN120 |
| 付属品 | ACアダプター CF-AA5713A、電源コード、取扱説明書 |
| 使用温度 | 10°C～35°C |
| 使用湿度 | 30%～80% RH |
| お手入れ | 掃除の前に電源プラグを抜く；乾いた柔らかい布を使用；シンナー、ベンゼン、アルコールなどの溶剤は使用しない；端子が汚れた場合は清掃する |
| 安全上の注意 | 分解、修理、改造しない；水にさらさない；指定のアダプターのみ使用；長時間使用しない場合はプラグを抜く |
| ランプ表示 | 電源ランプ：緑（点灯）；端末充電ランプ：橙（充電中）/ 緑（充電完了） |
| 修理 | 問題がある場合はテクニカルサポート担当者に連絡 |
| 一般情報 | 充電専用ドック；他のアダプターは使用しない；取扱説明書を保管 |
よくある質問 - FZVCBN141 PANASONIC
ユーザーの質問 FZVCBN141 PANASONIC
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 電池充電器 無料でPDF形式で！マニュアルを見つける FZVCBN141 - PANASONIC 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 FZVCBN141 ブランド PANASONIC.
使用説明書 FZVCBN141 PANASONIC
取扱説明書をよくお読みのうえ、正しく安全にお使いください。●使用前に「安全上の注意」（36～39ページ）を必ずお読みください。●保証書は「お買い上げ日・販売店名」などの記入を確認し、取扱説明書とともに大切に保管してください。
米国向け

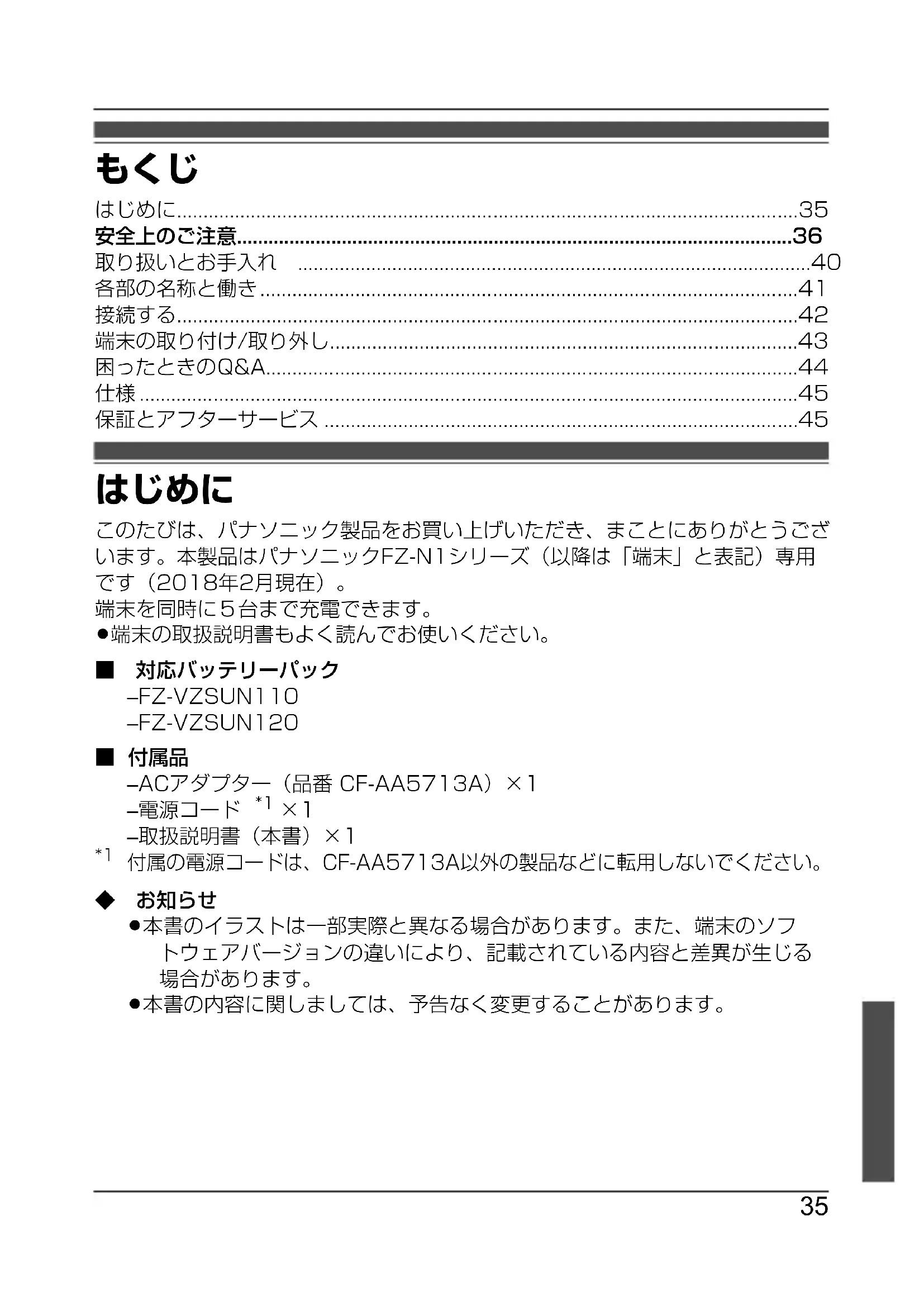

はじめに 35 安全上のご注意 36 取り扱いと手入れ 40 各部の名称と働き 41 接続 42 端末の取り付け/取り外し 43 困ったときのQ&A 44 仕様 45 保証とアフターサービス 45
はじめに
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。本製品はパナソニックFZ-N1シリーズ（以降は「端末」と表記）専用です（2018年2月現在）。
端末を同時に5台まで充電できます。
- 端末の取扱説明書もよく読んでお使いください。
対応バッテリーパック
FZ-VZSUN110
FZ-VZSUN120
付属品
- ACアダプター（品番 CF-AA5713A）×1
電源コード ×1
取扱説明書（本書）×1
※1 付属の電源コードは、CF-AA5713A以外の製品には使用しないでください。
- 本書のイラストは一部実際と異なる場合があります。また、端末のソフトウェアバージョンの違いにより、記載されている内容と差異が生じる場合があります。
- 本書の内容に関しましては、予告なく変更することがありますので、あらかじめご了承ください。
安全上のご注意
必ずお守りください
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
危険
「死亡や重傷を負うおそれがある内容」です。
警告
「死亡や重傷を負うおそれがある内容」です。
注意
「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。
■ お守りいただく内容を次の記号で説明しています。（次は記号の例です）
してはいけない内容です。
実行くださいます内容です。
危険
禁止
指定の端末、バッテリーパック（35億）以外の充電には使用しない
バッテリーパックの漏液・発熱・発煙・破裂・発火の原因になります。
| 警告 | |
| 禁止 | 長時間直接CNTて使用列表 ACアダフローの温度の高い部分に直接触たまま長時間連続使 用すると、低温やけど原因にCNTみ。 ※ 血流状態が悪い人(血管障害、血液循環不良、糖尿病、強い 压迫を受てる)や皮膚感覺が弱い人(高齢者)のはは、 低温やけどCNTにCNT側傾向,Noは。 |
| 分解禁止 | 分解或修理、改造列表 シャーツや発熱にCNT、火災・感電の原因为CNT。 |
| 禁止 | 異物を入列表 シャーツ或発熱にCNT、火災・感電の原因为CNT。 |
| 水CNT禁止 | 水をかけたリ、ねらしだ列表 シャーツ・発熱・発火・破裂にCNT、火災・感電・けがの原因为CNT。 ●ねけた场合は、直与にACアダフロー・電源CLAERを拔き、端末を取り外て販売店にご相談(<ださ)。 |
| 接触禁止 | ACアダフロー接続列表とを電鳴始た列表、本機或 ACアダフロー、電源コードにCNT列表。 感電の原因为CNT。 |
| 異常・故障時には直与に使用をやう 異常が起きた直与に電源CLAERを拔き、端末を外す •破損た •内部に水や異物が入った •煙写出る •異常なおいや音がう •異常に熱い その末末使用列表、火災・感電の原因为CNT。 | |
| 禁止 | 電源コード·電源TPLG·ACアダフローを破損するようお願いいたします。 (傷ります、加工する、熱器具に近いりは、無理に曲ざる、ねじる、引っ張る、重いものを載ります、束紋等多项) 傷んだまえ使用くださいます、火災·感電の原則お願いいたします。 ·コードやTPLG、ACアダフローに異常くださいます場合は、販売店にご相談(<ださ)。 |
| 電源TPLGのほこりのはど定期のとる TPLGにほこりのはがたてまえ、湿気:NOで絵締不良:NO、火災の原則にたる。 ·電源TPLGを拔き、乾いた布でひて:<ださ)。 ·長期間使用くださいますきは、電源TPLGを拔て:<ださ)。 | |
| 電源TPLGは根元まえ確実に擬む 擬りむが不完全だと、感電や、発熱による火災の原則にたる。 ·傷んだTPLG、ゆるんだCONSENTは使用くださいます。<ださ)。 | |
| 任意手禁止 | 任意手で電源TPLGの拔き付けはしぃる 感電の原則にたるまえ。 |
| 禁止 | CONSENTや配線器具の定格を超える使けたや、AC100V以外の使用はしおる。 た此足配線avery定格を超えると、発熱による火災の原則にたるまえ。 |
| 禁止 | 金属各種の導電性物質をVBスTPLGタ一端子に触いさせ'?。まえ、手で触い'?。 火災・やけど·感電の原則にたるまえ。 |
| 禁止 | 電源KOULのアス端子をCONSENTに擬ります。 火災·感電の原則にたるまえ。 |
| 注意 | |
| 禁止 | 湿気やほこりの多名場所、油煙や湯気が当たるような場所には置かない 火災·感電等各种原因くださいます。 |
| 禁止 | 電源akraを接続するまえ移動いたします 電源コーブが傷ります、火災·感電の原則⇌る它のはんだ资源共享.=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | ACアダフロー強い衝撃を加え不孕 落とお願いいたします 落とお願いいたします 使用いたします、火災·感電の原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | 本機で使用する端末がね过的状態のはど経りに充電いたします 火災·感電の原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | 高温の場所に長時間放置いたします 火のそばや炎天下等诸多極端に高温⇌る場所に放置いたします、外装ケ罗斯の変形や、内部部品の故障·劣化を引起ごすう%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | 不安定な場所に置:NO 落下し、けがの原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | 必推薦指定のACアダフロー、付属の電源akraを使用する 火災·感電の原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | お手接入の際や長時間使,Noしおは、安全のたて電源akraを拔く 火災·感電の原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
| 禁止 | 電源akraは、akra部分を持て拔く 電源akraを引つ張ると緓は、火災·感電の原則⇌る它,No問題%=電源akraを拔て販売店にご相談(<だい)。 |
取扱いと手入れ
本機を正しくご使用いただくために、次の点を守ってください。
使用環境について
- 平らな場所に置いてご使用ください。
- 直射日光の当たる場所、暖房機器の近くには置かないでください。
- 高温環境で継続して使用すると製品寿命が短くなります。そのような環境での使用は避けてください。
取扱い上のご注意
- 衝撃を加えたり、落としたりしないでください。故障、破損の原因になります。
- 本機で使用する端末が雨などで濡れた場合は、水気を拭き取り、十分に乾燥させてから本機へ装着してください。
手入れ
- お手入れは、必ずACアダプターを抜いた状態で行ってください。
- お手入れの際は、乾いた柔らかい布で拭いてください。
- ベンジン、シンナー、アルコール、台所用洗剤などの溶剤は、本体表面に影響を与える恐れがありますので使用しないでください。
- USBコネクタの端子部分が汚れていると、充電が正常に行われない場合があります。汚れがある場合は、乾いた柔らかい布で拭いてください。
- USBコネクタの端子を曲げないよう、ご注意ください。

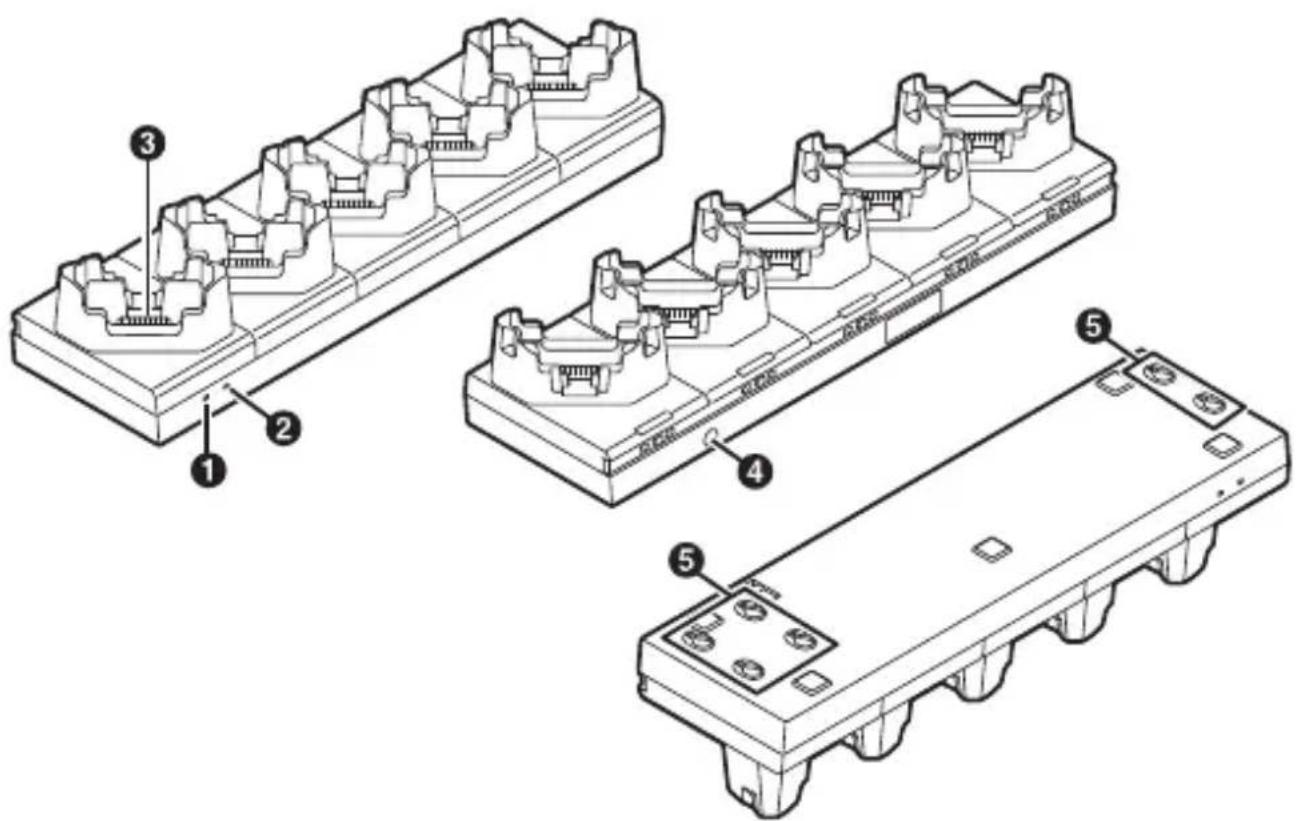

各部の名称と動作
1 電源状態表示ランプ（①）
緑点灯：電源オン
消灯：電源オフ
2 機能ランプ（本機は使用しません） ③ USBコネクタ（端子）
端末に電源を供給し、充電を行います。
4 電源端子
ACアダプターを接続します。
位置決め穴
設置用の突起を付けた平らな台に、引っ掛けて固定します。

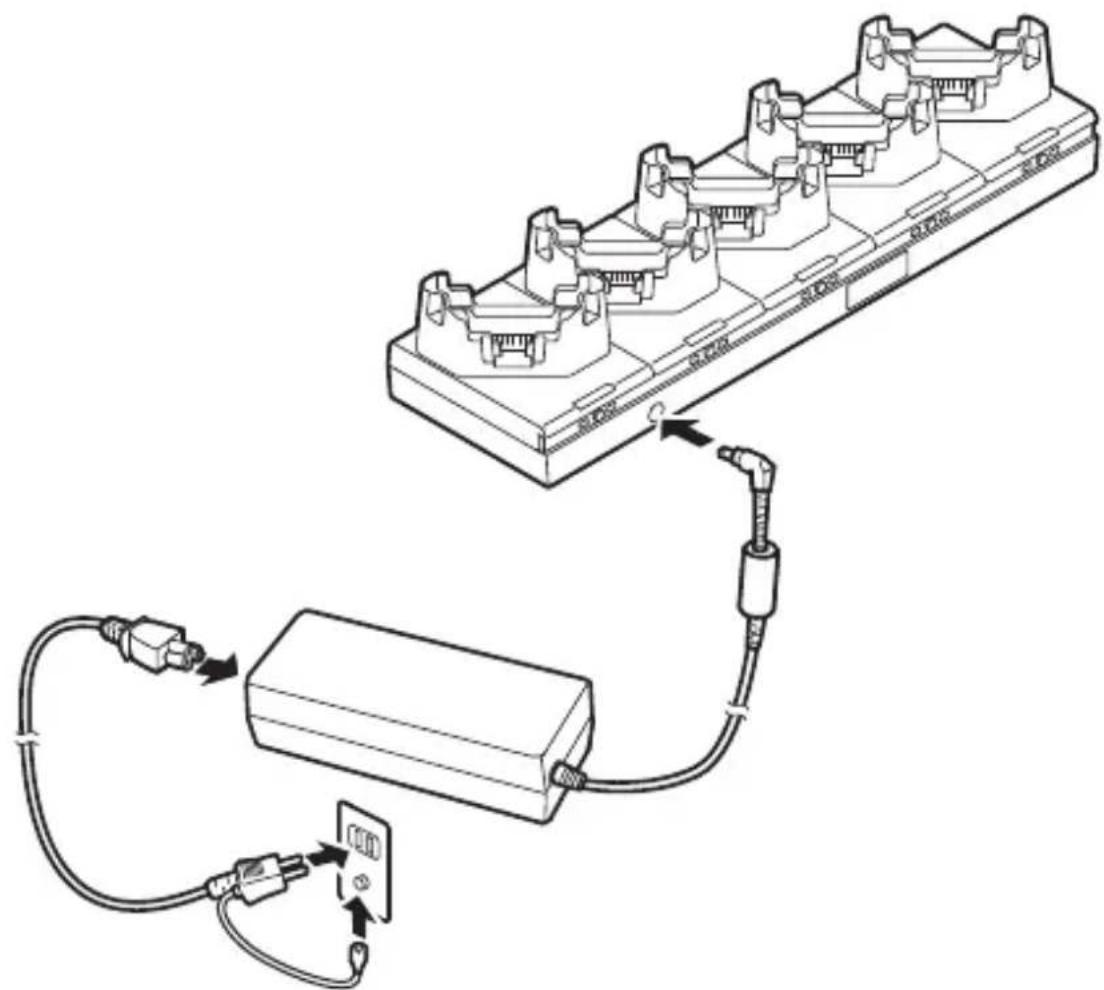

接続する
ACアダプターを、下図のように接続してください。
必ず接地接続を行ってください。
接地接続は必ず、電源プラグを電源コンセントに差し込む前に行ってください。また、接地接続を外す場合は、必ず電源プラグを電源コンセントから切り離してから行ってください。
0知5
- 本機を使用するにはACアダプターを接続する必要があります。

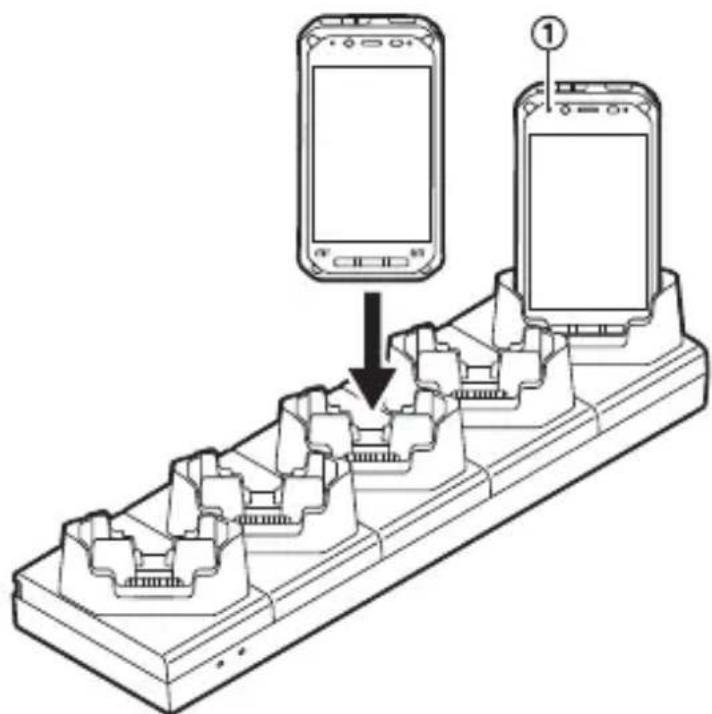

端末の取り付け方/取り外し方
端末の向きを確認し、奥までしっかりと差し込んでください。
- 充電が始まると端末の状態表示ランプ（①）が橙色に点灯し、充電が完了すると緑色に変わります。充電時間は、端末の取扱説明書をご参照ください。
- 充電は周囲温度 10° C 35° C 以内で行ってください。
端末を取り外すときは、取り付けたときと逆方向にまっすぐ引き抜いてください。
困ったときはQ&A
下記の対応方法を行っても解決しない場合は、ご相談窓口にお問い合わせください。
| 現象原因と対応 | |
| 充電が,GLible | ●端末が正しく取り付けますてjossein。正しく取り 付费てくだせい。 ●ACアダフローが正しく接続いたします。接続 を確認てくだせい。 ●端子部が污—weいります。端子部を掃除てくだせい。 ●周圍の温度が高標準るまたは低標準る可能性のは 主義。充電は周圍温度が10℃～35℃で行てく だせい。 |
| 充電が早く終わる、充 電,GLible | ●バッチリーロックの寿命です。新鮮むのに交换し てくだせい。 |
仕様
| 電源 定格電圧 DC 15.6 V | ||
| 定格電流 7.0 5 A | ||
| 外形寸法 (幅×奥行长×高さ) 約 400 mm × 115 mm × 80 mm (突起部を除く) | ||
| 質量 約 1.2 kg | ||
| 環境 使用温度 10℃~35℃ | ||
| ACadraf ケー*1 | 入力 AC 100 V~240 V、50 Hz/60 Hz | |
| 出力 DC 15.6 V、7.05 A | ||
*1 本製品はAC100V対応の電源コードを使用するため、AC100Vのコンセントに接続して使用してください。 (→ 38° - 1)
保証とアフターサービス
端末の取扱説明書をご覧ください。
八日二克毛巴尔二杰斯株式会社T224-8539神奈川県横浜市都筑区佐江戸町600番地
- 取扱説明書、本体貼付ラベル等の注意書に従った使用状態を保証期間内に故障した場合には、無料修理をさせていただきます。
（1）無料修理をご依頼の場合には、商品に取扱説明書から切り離した本書を添えて、お買い上げの販売店にお申し出ください。 （2）お買い上げの販売店に無料修理をご依頼にならない場合には、修理ご相談窓口にお問い合わせください。
- ご転居の場合の修理ご依頼先等は、お買い上げの販売店または修理ご相談窓口にお問い合わせください。
- ご贈答品等で本保証書に記入の販売店で無料修理を受けになれない場合には、修理ご相談窓口にお問い合わせください。
- 保証期間内でも次の場合には原則として有料にさせていただきます。
（1）使用上の誤り及び不当な修理や改造による故障及び損傷 （2）お買い上げ後の輸送、落下による故障及び損傷 （3）火災、地震、水害、落雷、その他天災地変及び公害、塩害、ガス（硫化ガス）、異常電圧、指定外の使用電源（電圧、周波数）による故障及び損傷
（4）車両、船舶等に搭載した場合に生じた故障及び損傷 （5）本書のご添付のない場合 （6）本書にお買い上げ年月日、お客様名、販売店名の記入のない場合、または字句を書き替えられた場合 （7）持込修理の対象商品を直接修理窓口へ送付した場合の送料等はお客様の負担でお願いいたします。また、出張修理等を行った場合には、出張料はお客様の負担でお願いいたします。
- 本書は日本国内においてのみ有効です。
- ご相談窓口は端末の取扱説明書の保証とアフターサービス欄をご参照ください。
修理メモ
※ お客様にご記入いただく個人情報（保証書控）は、保証期間内の無料修理対応及びその後の安全点検活動のために利用させていただく場合がございますのでご了承ください。 ※ この保証書は、本書に明示した期間、条件のもとにおいて無料修理を約束するものです。したがってこの保証書による、保証書を発行いたします者（保証責任者）、及びその他の事業者に対するお客様の法律上の権利を制限するものではございません。また、保証期間経過後の修理についてご不明の場合は、お買い上げの販売店または修理ご相談窓口にお問い合わせください。 ※ 保証期間経過後の修理や補修用性能部品の保有期間については端末の取扱説明書の「保証とアフターサービス」をご覧ください。 ※ This warranty is valid only in Japan.
充電台（5連式）保証書
本書はお買い上げ日から下記期間中に故障が発生した場合には、本書裏面記載の内容で無料修理を行うことをお約束するものです。ご記入いただきました個人情報の利用目的は本書裏面に記載しておりますので、お願いいたします。お客様の個人情報に関する開示等のお問い合わせは、お買い上げの販売店にご相談ください。詳細は裏面をご参照ください。
| 品番 | FZ-VCBN141J | |
| 保証期間 | お買申請日から本体1年間 | |
| ※ お買申請日 | 年 月 日 | |
| ※ お客様 | ご住所 | |
| お名前 | ||
| 電話（） | - | |
| ※ 販売店 | 住所·販売店名 | |
| 電話（） | ||
八九二三毛巴尔二二株式会社
T224-8539 神奈川県横浜市都筑区佐江戸町600番地 TEL(045)936-0821
