使用説明書 SV831DVIU StarTech.com

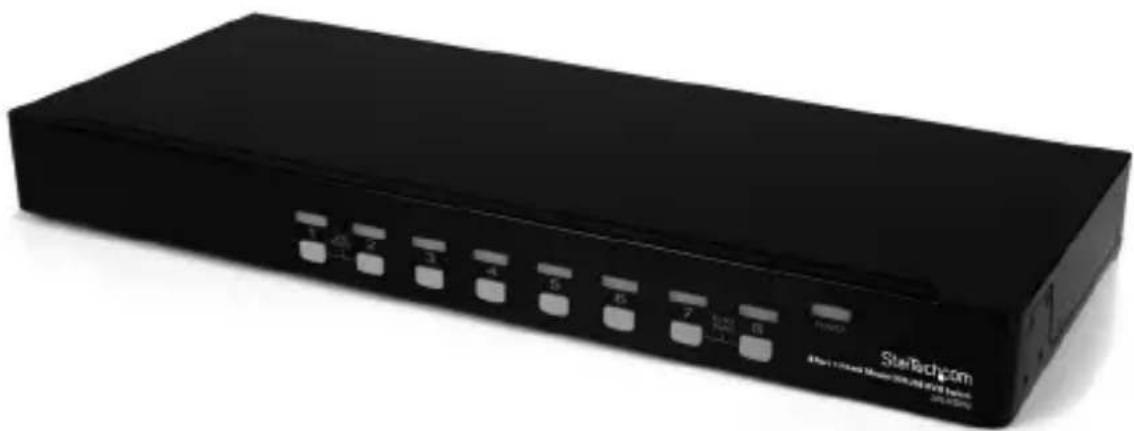

8ポート1Uサイズラックマウント型DVI USB KVMスイッチ

*実際の製品は写真と異なる場合があります。ユーザマニュアル FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech. comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

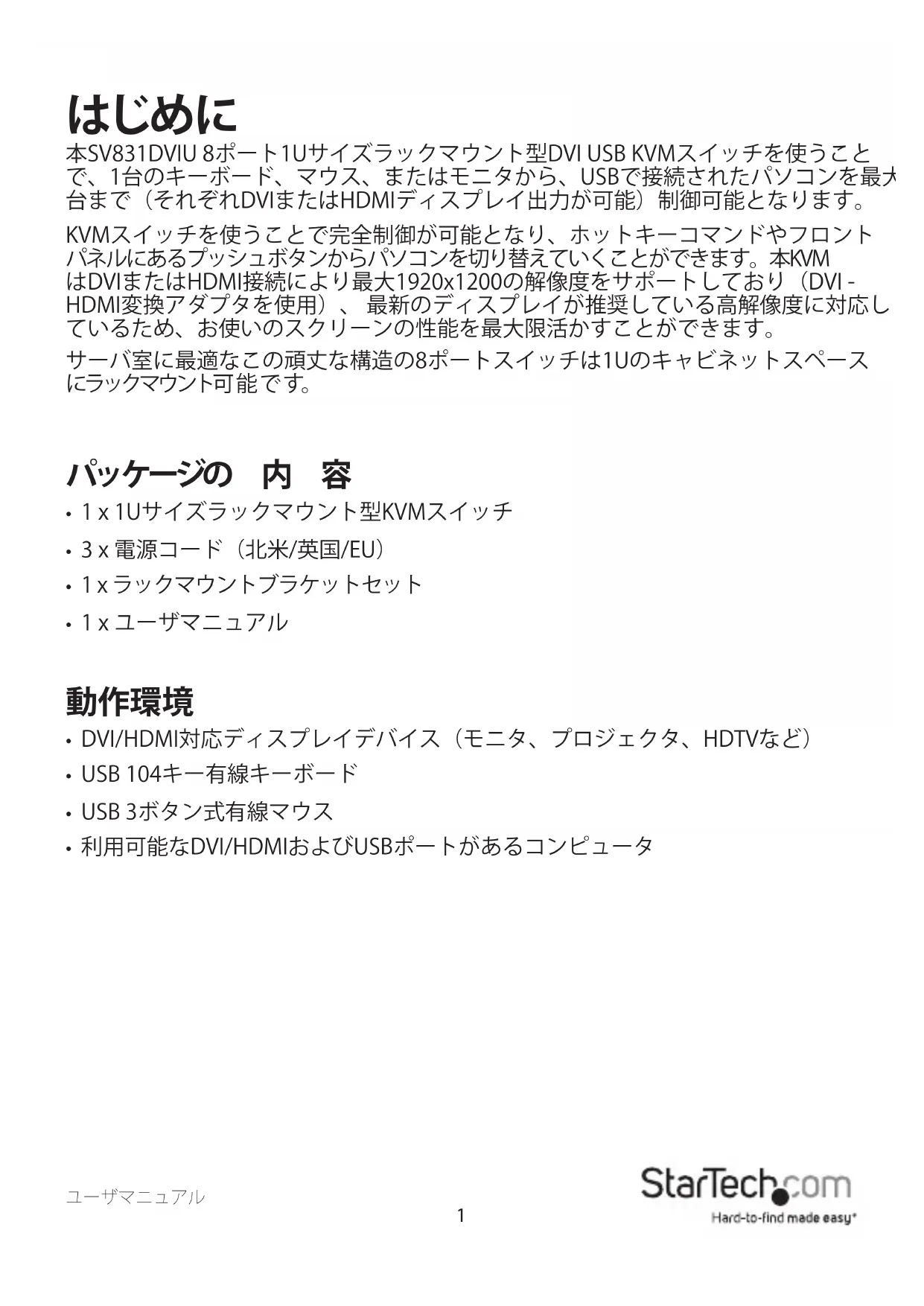

本SV831DVIU 8ポート1Uサイズラックマウント型DVI USB KVMスイッチを使うこと

で、1台のキーボード、マウス、またはモニタから、USBで接続されたパソコンを最大8 台まで（それぞれDVIまたはHDMIディスプレイ出力が可能）制御可能となります。 KVMスイッチを使うことで完全制御が可能となり、ホットキーコマンドやフロント パネルにあるプッシュボタンからパソコンを切り替えていくことができます。本KVM はDVIまたはHDMI接続により最大1920x1200の解像度をサポートしており（DVI - HDMI変換アダプタを使用）、 最新のディスプレイが推奨している高解像度に対応し ているため、お使いのスクリーンの性能を最大限活かすことができます。 サーバ室に最適なこの頑丈な構造の8ポートスイッチは1Uのキャビネットスペース にラックマウント可 能 で す。

• 1 x 1Uサイズラックマウント型KVMスイッチ

• DVI/HDMI対応ディスプレイデバイス（モニタ、プロジェクタ、HDTVなど）

• 利用可能なDVI/HDMIおよびUSBポートがあるコンピュータユーザマニュアル

インストー ル 手 順 ハードウェア取り付け手 順 警告：取り付け作業を行う前に、コンピュータやKVMスイッチの電源がすべて切れて いることを確認します。

KVMスイッチはUSBコンソールに接続することのみを意図しています。USB対応キー

ボードおよびマウスおよびDVI/HDMI*モニタは、必ずローカルコンソールにお使い

注 意：DVI - HDMI変換アダプタは別売です。

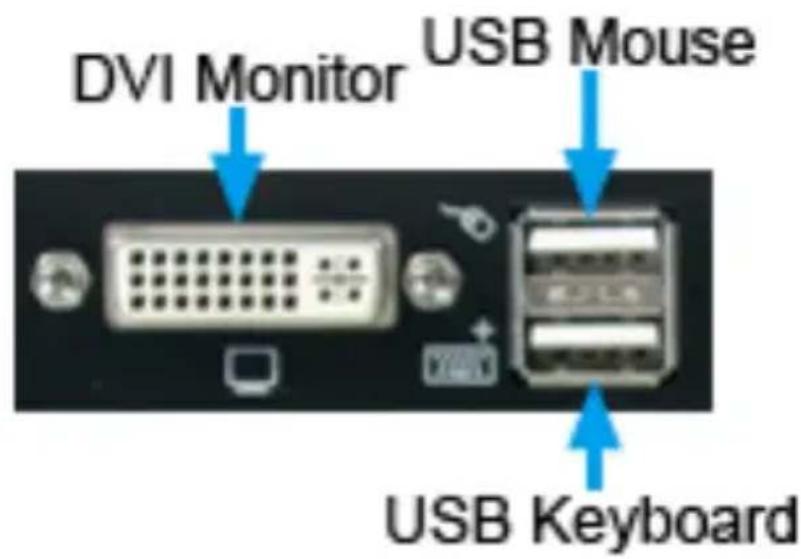

モニタをコンソール側のDVIコネクタに差し込みます。USB対応キーボードとUSB対

応マウスをKVMスイッチの専用のUSBキーボートおよびマウスポートに差し込みま す。キーボード/マウスが適切なコネクタに接続されていることを確認します。ユーザマニュアル

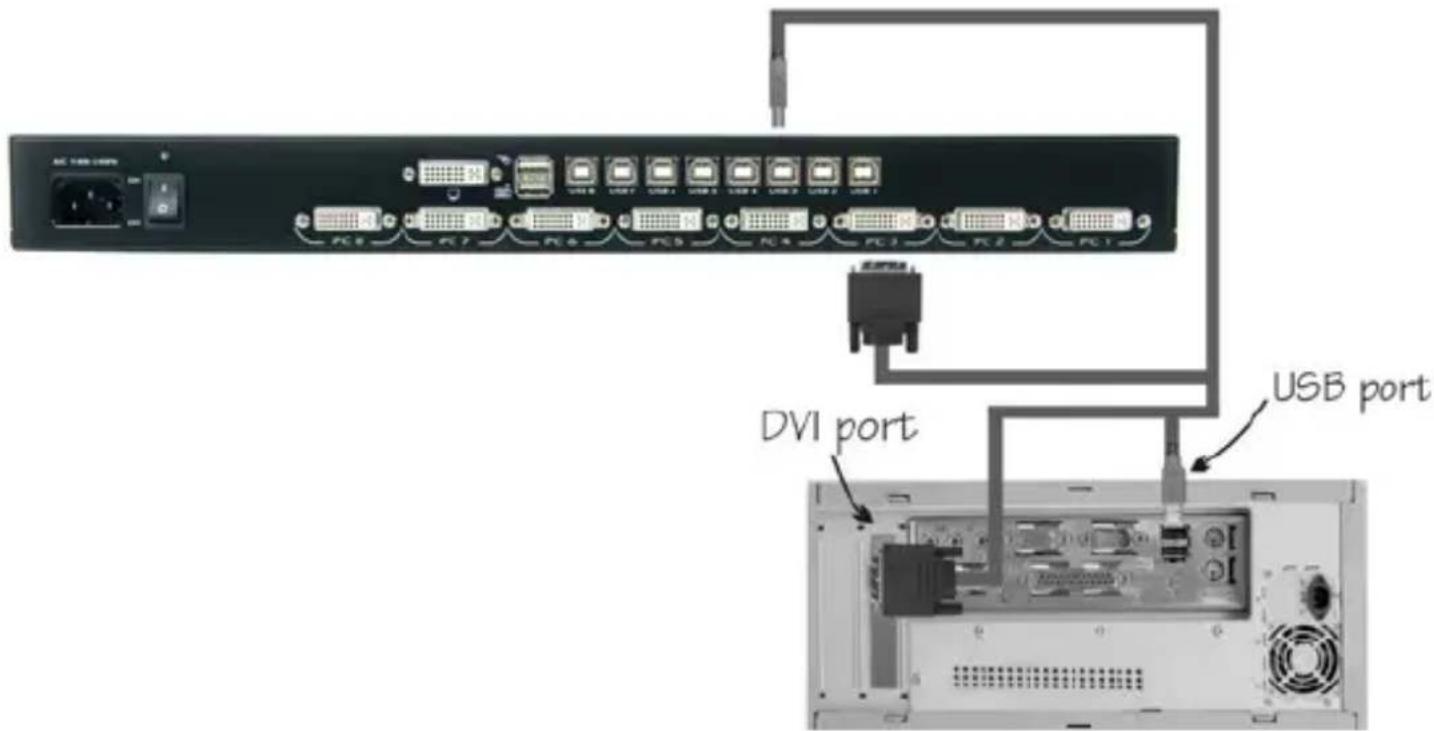

コンピュータとKVMスイッチを接続するには、適切なDVI/USB KVMケーブル（または

それぞれのケーブル）を使って、KVMスイッチのリアパネルにあるいずれかのPCポー トとコンピュータのUSB/DVIビデオポートを接続します。

1. オス - オスDVIビデオケーブルを使って、コンピュータのビデオカードのDVIコネク

タをKVMのいずれかのPCポート（PC1など）に接続します。

2. USB A-Bタイプケーブルを使って、手順1で使用したPCポートではKVMのUSBポート

（Bタイプ、スクエアコネクタ）と、コンピュータのUSBポート（Aタイプ、フラットコネ

3. KVMスイッチの各PCポート、またはKVMを使いたい各コンピュータで手順1と2を

4. 電源コードでKVMとACコンセントを接続します。

5. まず、モニタの電源を入れ、次にリアパネルの電源スイッチからKVMスイッチの電

6. まず、コンピュータ / デバイスに電源を入れ、完全に起動するのを待って、キーボー

7. 正常な動作を確認したら、次のポートに切り替え、そのコンピュータ / デバイスに

電源を入れ、確認作業を行います。ユーザマニュアル

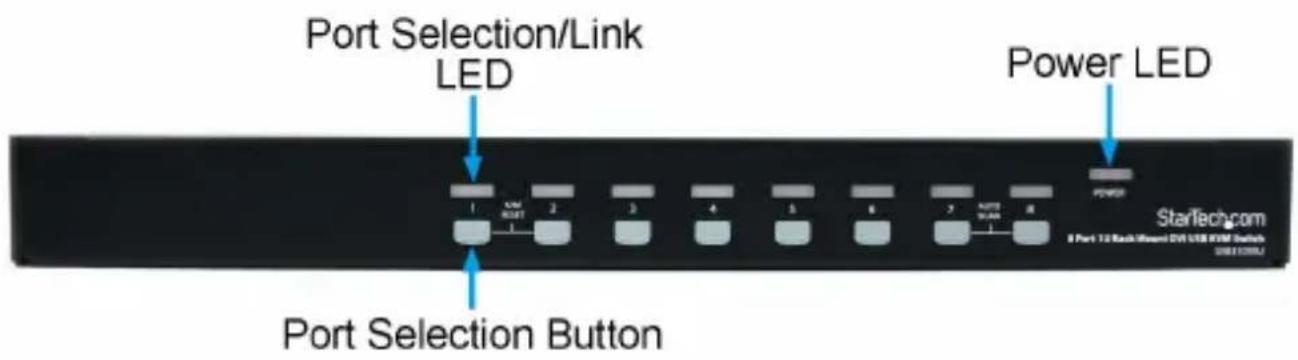

ポート選択 / リンクLED 接続したコンピュータに電源が入るとLEDが緑色に変わります。また、そのパソコ ンポートが選択されると、対応するLEDが赤くなります。

フロントパネルの各プッシュボタンがPCポートと対応しています。ボタンを押すと すぐにそのポートを選択します。 K/M リセット： K/M リセットはキーボードやマウスを交換するか、設定を変えることで発生するほ とんどの問題を解決します。ボタン1とボタン2を同時に2秒間長押しし、KVMスイッ チや接続されているコンピュータの電源を切らずにシステム全体を再設定します。

KVMは決められた時間間隔で、電源の入っているコンピュータを自動的に順次ス キャンします（以下の「スキャン時間」を参照してください）。 オートスキャンを起動するには、フロントパネルのプッシュボタン「3」と「4」を同時 に押します。オートスキャン中、ポートLEDが点滅します。オートスキャンは電源の 入っているコンピュータでのみ実行することができます。オートスキャンモードを 終了するには、いずれかのプッシュボタンを押してください。 注 意：オートスキャンが何らかのキーボード操作を検知すると、操作が停止するま でスキャンを保留します。その後、順番の次にあるコンピュータからスキャンを再 開します。オートスキャン間隔（スキャン速度）の長さは調整可能です。下記を参照 してください。ユーザマニュアル

ホットキーコマンドはコンピュータを選択したり、コンピュータスキャンを起動させ たりするための短いキーボードシークエンスです。ホットキーシークエンスは左側 ＜CTRL＞を2回押し（0.2秒以内に連続して押してください）、もう1回か2回ボタン操 作を行います。正常にホットキーコマンドが操作される度に高音ビープ音が鳴りま す。エラーがある場合は低音で1回鳴ります。キーシークエンスが正しくない場合は、 選択したコンピュータに転送されません。 注 意：左側<CTRL>：キーボードの左側にある<Control>キーを指します。 1~8：キーボードの上にある1~8の数字キーを指します。ホットキーコマンドを使う際 の数字の入力に、キーボード右側のキーパッドは使用しないでください。 ホットキーコマンドでコンピュータを選択するには、KVMスイッチ接続により決まる ポート番号が必要になります。

左側に<CTRL>、左側<CTRL>、7：KVMスイッチに接続されるPCポート7にあるコ

このモードでは、KVMスイッチが自動的に一定間隔で、1台の電源が入っているコ ンピュータから次のコンピュータに自動的に切り替えていきます。

左側<CTRL>、左側<CTRL>、 F1

オートスキャンが何らかのキーボードまたはマウス操作を検知すると、操作が停 止するまでスキャンを保留します。その後、順番の次にあるコンピュータからスキ ャンを再開します。オートスキャン間隔（スキャン時間）の長さは調整可能です。オ ートスキャンモードを中断するには、左側<CTRL>を2回押します。ユーザマニュアル

ユーザは手動で電源の入っているコンピュータ間を行き来することができます。

左側<CTRL>、左側<CTRL>、F2

上向き矢印キーを押すと前のコンピュータに、下向き矢印キーを押すと次のコンピュ ータに移動します。手動スキャンを中断するには、別のキーを押します。

スキャン時間を調節するには、「オートスキャン」で次のコンピュータに切り替える前 にスキャン所要時間を設定します。

左側<CTRL>、左側<CTRL>、 F3

切り替えの度に3秒、8秒、15秒、30秒のスキャン間隔を意味するビープ音が1回、2 回、3回、そして4回鳴ります。

デフォルトでは、KVMスイッチは最大表示解像度1024 x 768のEDID信号をホストコ ンピュータシステムに出力するように設定されています。ホストコンピュータシステム でより高い解像度を設定するには、希望の最大解像度の4桁のコードからなる以下の

注 意：4桁のコードを入力する際に、テンキーを使わないでください。キーボードの上 にある数字キーのみをお使いください。

左側<CTRL>、左側<CTRL>、V、4桁のコード

4 桁 のコード 最大解像度 4 桁 のコード 最大解像度 1007 1024 x 768 1609 1600 x 900 1208 1280 x 800 1612 1600 x 1200 1210 1280 x 1024 1610 1680 x 1050 1307 1360 x 768 1910 1920 x 1080 1409 1440 x 900 1912 1920 x 1200 1410 1440 x 1050 注意：新しい設定内容を適用するためにホストコンピュータを再起動する必要があ るかもしれません。ホストコンピュータのオペレーティングシステムにより自動的に 行われない場合は、表示解像度を新しい最大解像度に手動で設定する必要がある かもしれません。ユーザマニュアル

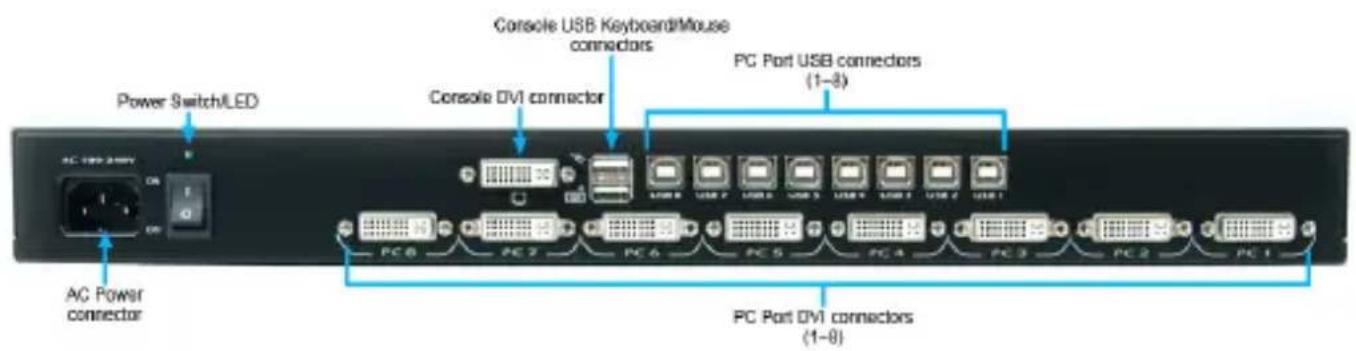

1 x 29ピン DVI-I（メス） 1 x USB 「B」型（メス）

1 x 29ピン DVI-I（メス） 2 x USB 「A」型（メス） 1 x C14電源コネクタ LED 1 x 電源 8 x ポート選択/リンク

180.0mm x 438.0mm x 44.0mmユーザマニュアル

StarTech.comの永久無料技術サポートは、 当社が業界屈指のソリューションを提供 するという企業理念において不可欠な部分を構成しています。お使いの製品につい てヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。 当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可 能資料をご用意しています。 ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確

本製品は3年間保証が付いています。 また、StarTech.comは、資材や製造工程での欠陥に起因する商品 を、新品購入日から、記載されている期間保証します。この期間中、 これら商品は修理のために返品されるか、当社の裁量にて相当品と 交換いたします。保証で適用されるのは、部品代と人件費のみです。 StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起 因する欠陥や損傷に対して保証いたしかねます。

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または 代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、 懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に 対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部 の州では、偶発的または派生的損害に対する免責または限定的保証を認めていませ ん。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適 用されない場合があります。見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念で す。それは、お客様へのお約束です。 StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えたワンス トップショップです。最新技術からレガシー製品、そしてこれらの新旧デバイスを 一緒に使うためのあらゆるパーツ。当社はお客様のソリューションを接続するパ ーツを見つけるお手伝いをしています。 当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送 します。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトまで アクセスしていただくだけで、お客様が必要としている製品をすぐに提示します。 StarTech.comが提供しているすべての製品に関する詳細な情報はwww. startech.comまでアクセスでご確認ください。ウェブサイトだけの便利な工具をお

StarTech.comは接続や技術パーツのISO 9001認証メーカです。StarTech.com は 1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世界中の市場でサー ビスを提供しています。
