VTVS1 - テレビ台 SANUS - 無料のユーザーマニュアル

製品タイプ	床置きTV台（TV台）
ブランド	Sanus
モデル	VTVS1
最大支持重量	27.2 kg (60 lb)
製品重量（推定）	15 kg
主な素材	スチール、プラスチック、ゴムパッド
寸法（幅 x 奥行 x 高さ）推定	120 x 40 x 60 cm（取扱説明書を参照）
画面互換性	32〜60インチのテレビ（推定）
対応VESA規格	100x100〜400x400 mm（推定）
高さ調節	はい、支持具のスライドによる
傾斜	いいえ
回転	いいえ
設置に必要な工具	水平器、ドライバー
同梱内容	ベース、支持具、プレート、パッド、ネジ、六角レンチ
保証	5年
お手入れと掃除	柔らかい乾いた布で拭く
安全	27.2 kgを超えないこと；平らな面で使用すること；子供がよじ登らないようにすること
交換部品と修理可能性	ユーザーによる修理可能な部品はありません
想定用途	屋内のみ

よくある質問 - VTVS1 SANUS

Sanus VTVS1の最大支持重量は？

最大支持重量は27.2 kg（60 lb）（テレビとアクセサリーを含む）です。

この支持具に自分のテレビが対応しているかどうかを知るには？

テレビの重量が27.2 kg未満で、対応するVESAマウント穴があることを確認してください。この支持具は100x100〜400x400 mmのVESA規格に対応しています。

組み立てに必要な工具は？

水平器とドライバーが必要です。

支持具の高さは調節できますか？

はい、支持具はスライドして高さを調節できます。4本のM8ネジを外し、希望の高さに位置を調整して、ネジを再度締めてください。

テレビに固定用の足を取り付ける方法は？

テレビの穴に合わせて適切なネジ（M4、M6、またはM8）を選びます。必要に応じてスペーサーを使用します。手で無理のない程度に締め、背面中央に縦方向の固定用足を取り付けます。

TV台の掃除方法は？

柔らかい乾いた布で拭いてください。研磨剤や溶剤は使用しないでください。

子供が倒す危険はありますか？

はい、TV台の上に魅力的な物を置かないでください。可能であれば壁に固定してください。子供が上によじ登らないようにしてください。

27.2 kgを超えるテレビにこの支持具を使用できますか？

いいえ、重量制限を超えており、重傷や損傷を引き起こす可能性があります。より重いテレビには対応モデルをご検討ください。

支持具は回転または傾斜しますか？

いいえ、このモデルは固定式です：傾斜も回転もありません。

部品が不足または破損している場合はどうすれば？

交換部品については、販売店ではなくSanusカスタマーサービスにご連絡ください。破損した部品は使用しないでください。

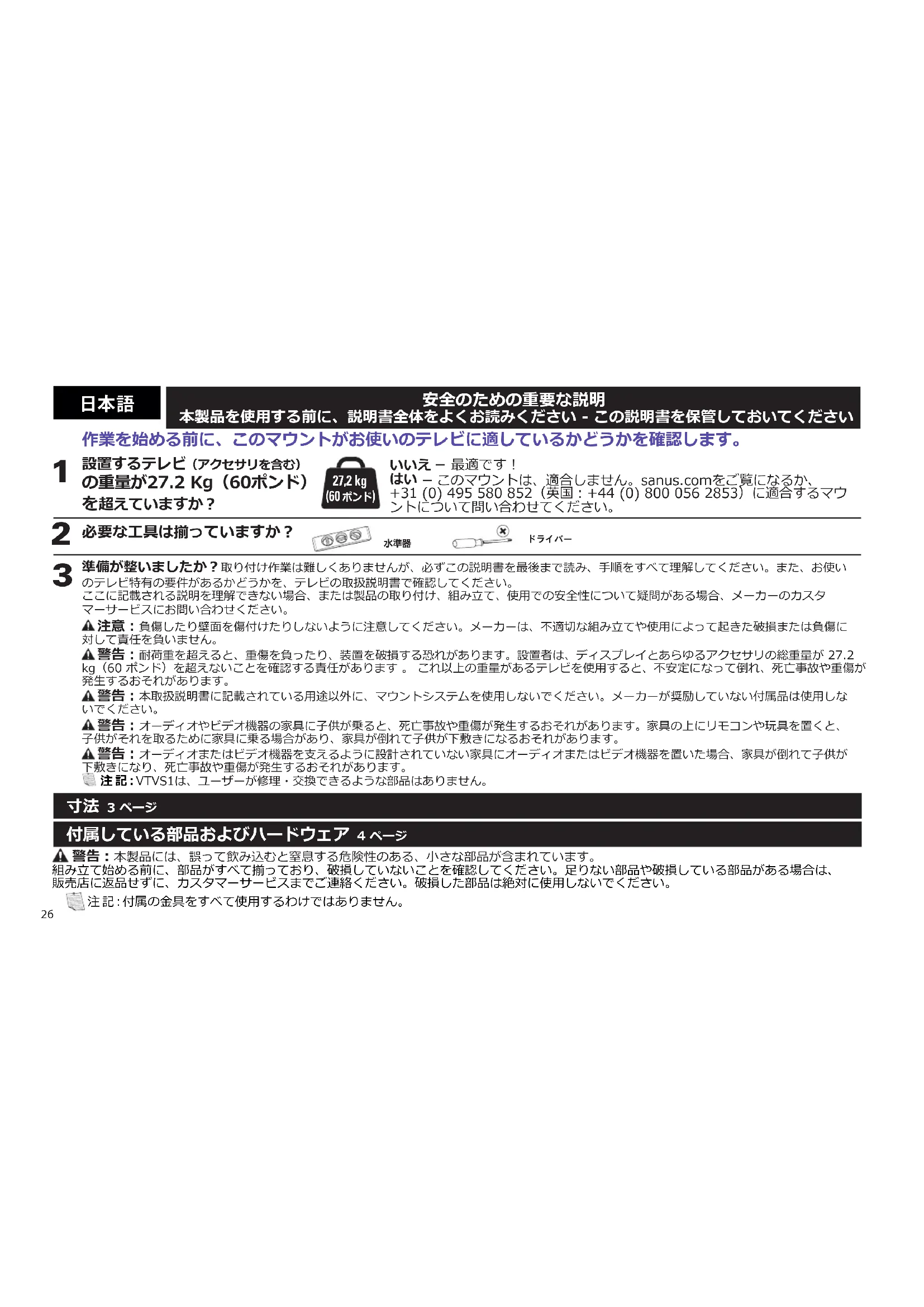

使用説明書 VTVS1 SANUS

本製品を使用する前に、説明書全体をよくお読みください - この説明書を保管しておいてください

作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。

1 設置するテレビ（アクセサリを含む）の重量が27.2 Kg（60ポンド）を超えていますか？

いいえ - 最適です!

はい－このマウントは、適合しません。sanus.comをご覧になるか、[phone]（英国：[phone]）に適合するマウントについて問い合わせてください。

2 必要な工具は揃っていますか？

水準器

ドライバー

3 準備が整いましたか？取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してください。また、お使いのテレビ特有の要件があるかどうかを、テレビの取扱説明書で確認してください。 ここに記載される説明を理解できない場合、または製品の取り付け、組み立て、使用での安全性について疑問がある場合、メーカーのカスタマーサービスにお問い合わせください。

注意：負傷したり壁面を傷付けたりしないように注意してください。メーカーは、不適切な組み立てや使用によって起きた破損または負傷に対して責任を負いません。
警告：耐荷重を超えると、重傷を負ったり、装置を破損する恐れがあります。設置者は、ディスプレイとあらゆるアクセサリの総重量が27.2kg（60 ポンド）を超えないことを確認する責任があります。これ以上の重量があるテレビを使用すると、不安定になって倒れ、死亡事故や重傷が発生するおそれがあります。
警告：本取扱説明書に記載されている用途以外に、マウントシステムを使用しないでください。メーカーが奨励していない付属品は使用しないでください。
▲警告：オーディオやビデオ機器の家具に子供が乗ると、死亡事故や重傷が発生するおそれがあります。家具の上にリモコンや玩具を置くと、子供がそれを取るために家具に乗る場合があり、家具が倒れて子供が下敷きになるおそれがあります。
▲警告：オーディオまたはビデオ機器を支えるように設計されていない家具にオーディオまたはビデオ機器を置いた場合、家具が倒れて子供が下敷きになり、死亡事故や重傷が発生するおそれがあります。
注記: VTVS1は、ユーザーが修理・交換できるような部品はありません。

寸法 3 ページ

付属している部品およびハードウェア 4 ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。

組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注記:付属の金具をすべて使用するわけではありません。

手順 1 スタンドを組み立てる

6 ページ

日本語

1.1 脚パッド 02 をベース 01 の裏の四角に貼り付けます。
1.2 スタンド 03 をベース 01 に取り付けます。4本のM8 x 14 mmネジ 04 および5mmのヘックスキー 05 を使用します。
1.3 プレート 06 をスタンド 03 に取り付けます。4本のM8 x 14 mmネジ 04 および5mmのヘックスキー 05 を使用します。

手順 2 テレビブラケットをテレビに取り付ける 8 ページ

2.1 使用するネジの直径を選びます お使いのテレビの背面にあるネジ山を切った穴にネジを手で挿入して、どの直径のネジ（M4、M6またはM8）を使用するかを判断します。

2.2 使用するネジの長さを選びます ご使用になるテレビの背面がフラット型の場合、短いネジを使用してください。スペーサーおよび長いネジは、次の場合使用します。 - テレビの背面が不規則または丸みを帯びている場合 ・ テレビのマウント穴が奥まっている場合 ・ ケーブル用に余分なスペースが必要な場合

注意：ネジまたはネジとスペーサーの間で、ネジ山が十分にかみ合っていることを確認します。一短すぎると、テレビを支えることができません。一長すぎると、テレビを損傷します。

2.3 縦方向のテレビブラケットを取り付ける

お使いのブラケットが、テレビの背面で水平かつ中心に取り付けられていることを確認してください。

前の手順で選んだネジ、ワッシャー、スペーサーを使って、壁掛けブラケットをテレビに取り付けます。

注意：負傷したり壁面を傷付けたりしないように注意してください。この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビに固定するために必要なだけ締めてください。ネジを締めすぎないでください。

① 重要:次の手順に進む前に、テレビブラケットが確実に取り付けられていることを確認します。

*注記：プレートに取り付ける際の隙間を確保するため、セキュリティーネジを十分に緩めます。

手順 3 スタンドでのテレビの高さを決める 10 ページ

スタンド 03 は、テレビのサイズに合わせて調整することができます。テレビを設置する前に、4本のM8 x 14 mmネジを外してスタンド 03 を上下にスライドさせながら高さを調整し、M8 x 14 mmネジを再度取り付けます。

手順 4 テレビをスタンドに掛ける 11 ページ

ブラケット 07 を使ってテレビをプレート 06 に掛けます。テレビをプレート 06 の中心に置き、セキュリティーネジを使って ブラケット 07 に取り付けます。

テレビを取り外すには：テレビ下部を外すためにロッキングネジ ⑤ を十分に緩め、プレート06から持ち上げて取り外します。

SANUS
