使用説明書 AX1000 CORSAIR

FCC FCC 部分 15, 分部 B: 2014

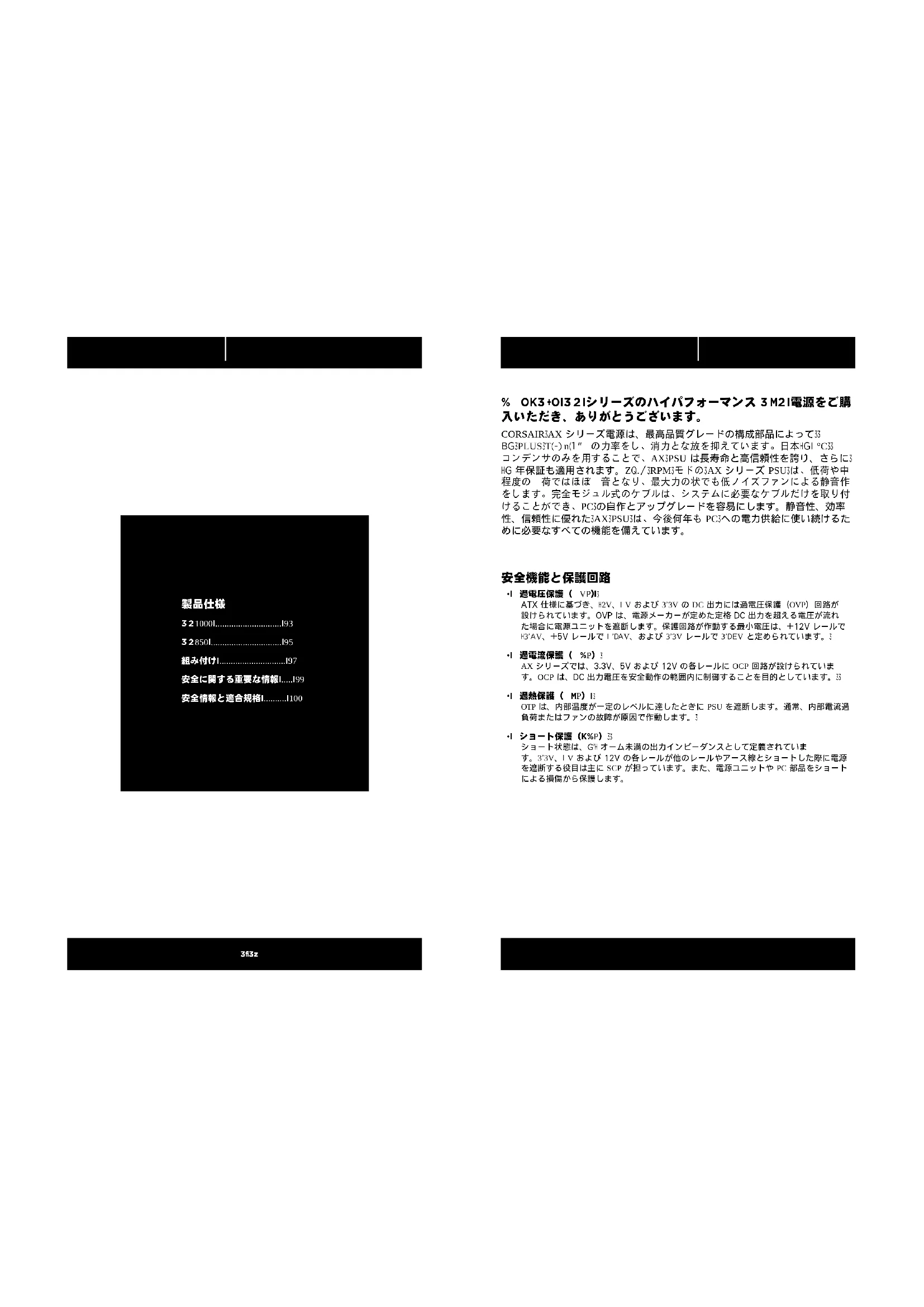

CORSAIR AX シリーズのハイパフォーマンス ATX 電源をご購

入いただき、ありがとうございます。 CORSAIR AX シリーズ電源は、最高品質グレードの構成部品によって 80 PLUS Titanium の力率をし、消力とな放を抑えています。日本105°C コンデンサのみを用することで、AX PSU は長寿命と高信頼性を誇り、さらに 10 年保証も適用されます。Zero RPM モドの AX シリーズ PSU は、低荷や中 程度の負荷ではほぼ負音となり、最大力の状でも低ノイズファンによる静音作 をします。完全モジュル式のケブルは、システムに必要なケブルだけを取り付 けることができ、PC の自作とアップグレードを容易にします。静音性、効率

性、信頼性に優れた AX PSU は、今後何年も PC への電力供給に使い続けるた

ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護(OVP)回路が

設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れ た場合に電源ユニットを遮断します。保護回路が作動する最小電圧は、+12V レールで 13.4V、+5V レールで 5.74V、および 3.3V レールで 3.76V と定められています。

AX シリーズでは、3.3V、5V および 12V の各レールに OCP 回路が設けられていま

す。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。

  • 過熱保護(OTP) OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過 負荷またはファンの故障が原因で作動します。
  • ショート保護(SCP) ショート状態は、0.1 オーム未満の出力インピーダンスとして定義されていま す。3.3V、5V および 12V の各レールが他のレールやアース線とショートした際に電源 を遮断する役目は主に SCP が担っています。また、電源ユニットや PC 部品をショート による損傷から保護します。

CORSAIR AX1000 に付属する DC ケーブルの一覧

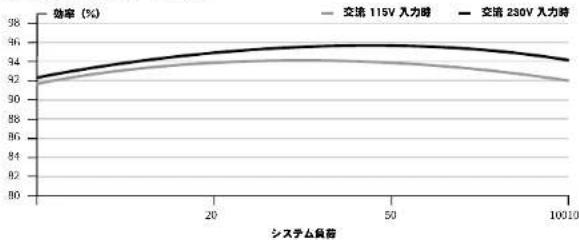

  • CORSAIR AX シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書 CORSAIR AX1000 電源規格表 交流 115V 入力時 交流 230V 入力時

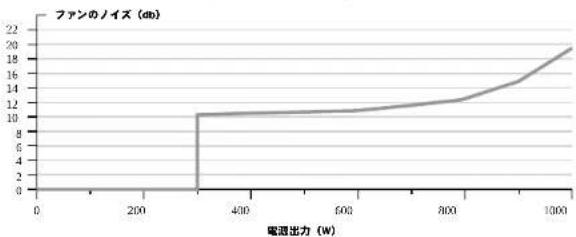

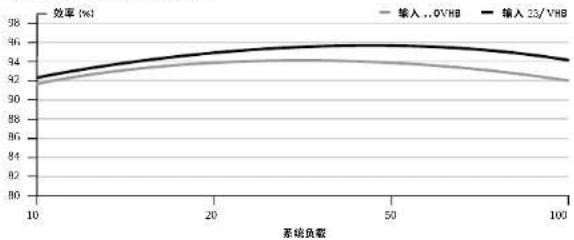

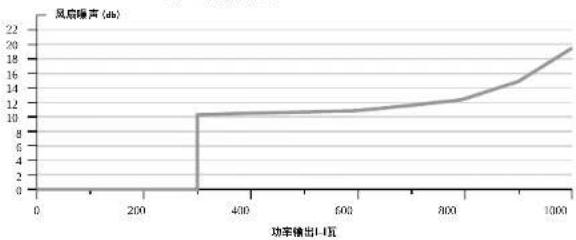

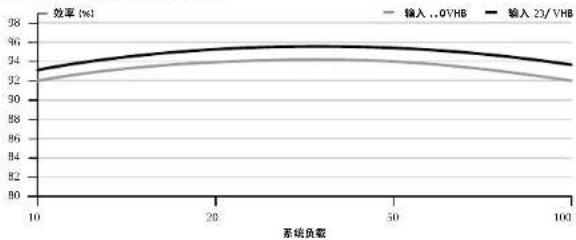

CORSAIR AX1000 内蔵電源ファンのノイズ曲線 効率(%)システム負荷ファンのノイズ(db)電源出力(W)数量 説明 全長

ATX 24 (20+4) ピンケーブル ケーブル一本あたりの端子数 610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブル

ケーブル一本あたりの端子数 650mm (± 10mm)

PCIe 8 (6+2) ピンケーブル ケーブル一本あたりの端子数 775mm (± 10mm)

SATAケーブル(4 SATA) ケーブル一本あたりの端子数 800mm (± 10mm)

ペリフェラルケーブル(4ピン) ケーブル一本あたりの端子数 750mm (± 10mm)

フロッピー用変換プラグ(4ピン) ケーブル一本あたりの端子数 101mm(± 5mm)

50–60Hz +5Vsb 3A 15W 合計出力: 850W 寸法: 150mm (幅) x 86mm (高さ) x 170mm (奥行き)

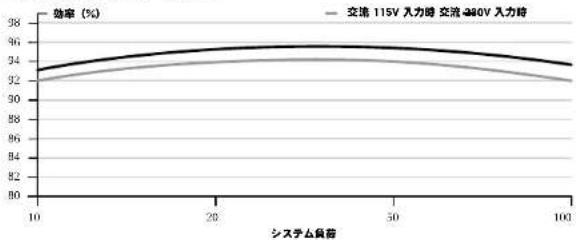

  • CORSAIR AX シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書 CORSAIR AX850 電源規格表 交流 115V 入力時 交流 230V 入力時

CORSAIR AX850 に付属する DC ケーブルの一覧

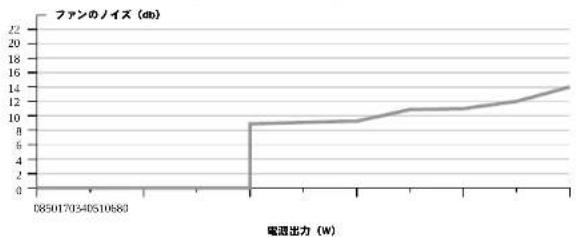

CORSAIR AX850 内蔵電源ファンのノイズ曲線

ATX 24 (20+4) ピンケーブル ケーブル一本あたりの端子数 610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブル

ケーブル一本あたりの端子数 650mm (± 10mm)

PCIe 8 (6+2) ピンケーブル ケーブル一本あたりの端子数 775mm (± 10mm)

SATAケーブル(4 SATA) ケーブル一本あたりの端子数 800mm (± 10mm)

ペリフェラルケーブル(4ピン) ケーブル一本あたりの端子数 750mm (± 10mm)

フロッピー用変換プラグ(4ピン) ケーブル一本あたりの端子数 101mm(± 5mm)

新型 AX シリーズの電源を取り付ける ステップ A:既存の電源ユニットの取り外し 新しくシステムを構築する場合は、ステップ B に進んでください

1. コンセントまたは UPS (無停電電源装置)、および既存の電源ユニットか

2. ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケー

3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。

ステップ B:CORSAIR AX シリーズの電源ユニットを取り付ける

1. 電源ユニットには AC 電源ケーブルが接続されていないことを確認し

2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付

3. 24 ピンの主電源ケーブルは、マザーボード上の 24 ピンまたは 20 ピンソ

ケットの両方に対応できるように、取り外し可能な 4 ピン端子を備えていま

A. マザーボードの電源端子が 24 ピンソケットタイプの場合は、電源か らマザーボードに直接 24 ピン主電源ケーブルを接続することができ

B. マザーボードの電源端子が 20 ピンソケットタイプの場合は、24 ピン 端子から 4 ピンケーブルを外した 20 ピンケーブルを接続してくださ い。外した 4 ピン端子は使用しません。

4. マザーボードに 8 ピンの +12V(EPS12V)ケーブルを接続します。

A. マザーボードが 8 ピンの +12V ソケットを備えている場合は、 マザーボードに直接 8 ピンケーブルを接続します。 B. マザーボードの端子が 4 ピンソケットタイプの場合は、8 ピンケーブ ルから 4 ピンケーブルを外し、この 4 ピンケーブルをマザーボードに

5. 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続し

A. HDD と CD-ROM/DVD-ROMの電源ソケットにペリフェラルケーブ

B. SATA 規格の SSD / HDD の電源ソケットには、SATA 用の電源ケー

C. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックードに接続します。 D. 小型の 4 ピン端子が必要な周辺機器には、周辺機器用のペリフェラル ケーブルを接続します。 E. ケーブルがすべて確実に接続されていることを確認してください。コ ンポーネントを後で追加した場合に備えて、未使用のモジュラーケー ブルは必ず捨てずに保管してください。

6. 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置(「I」の印が付

いた側)にスイッチを押して電源を入れます。 警告: 24 ピン主電源端子から取り外し可能な 4 ピン端子は、「P4」や「+12 V」の端子とは 異なります。それらの端子の代わりに使用すると、重大な損傷が発生する可能性があります。 ゼロ RPM モード 「ゼロ RPM モード」では、中程度の負荷まではファンの回転を止めることが できます。このテクノロジーでは、PSU 内部の温度や電力出力に基づいて PSU のアクティブ冷却のタイミングが決められます。負荷が高いときは、ノイズを 最小限に抑えつつファンが自動的に回転して必要な冷却を提供します。電源ユ ニットで使用されているファンの仕様に関しては、該当するユニットの仕様表 をご覧ください。99 100 AX SERIES

1. 取付の際には、メーカーの指示や安全に関する警告にすべて従ってください。

少しでも守られない場合は、電源装置やシステムの損傷、あるいは 重大な怪我や死亡事故に至るおそれがあります。

2. 電源ユニット内部では、高電圧が発生しています。電源ユニットのケースを開いたり、

修理を試みたりすることは避けてください。ユーザーによって修理可能な箇所は設けられていま

3. 本製品は屋内専用に設計されています。

4. 水の近く、または高温多湿環境下における本機の使用は避けてください。

5. ラジエータ、ヒートレジスタやストーブなどの熱を発生させる装置の近くに置かないでくださ

6. 電源の通気口やファングリル付近から内部に物が入らないように注意してください。

7. 電源ユニットに付属するケーブルおよび/または端子を改造しないでください。

8. モジュラーケーブルを使用する場合、純正のもの以外を使用しないでください。

他社製のケーブルは互換性がない可能性があり、システムや電源ユニットに 重大な損傷を引き起こす可能性があります。

9. 24 ピンの主電源端子は、取り外し可能な 4 ピン端子を備えています。この 4 ピン

端子は、P4 または ATX 12V 端子とは異なります。このケーブルを、マザーボードの

P4 ソケットや ATX +12V ソケットに無理に差し込まないでください。

10. メーカーの指示や安全上の注意が少しでも守られない場合は、

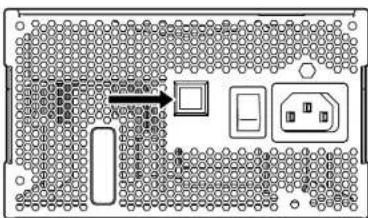

すべての製品保証や性能保証が直ちに無効になることがあります。 ファンモード選択スイッチ AX シリーズ電源ユニットは、Zero RPM モードのオン/オフを切り替えるためのファン モードスイッチを備えています。このスイッチは、電源ユニット背面の AC 電源スイッ

FCC FCC パート 15, サブパート B: 2014

ANSI C63.4-2014 ICES-003 Issue6:2016

C TUV-US(アメリカ) UL60950-1: 2007/R:2014-10

ROHS 2011/65/EC, 有害物質の使用制限 ROHS (中国) 中国政令 39 号:電子情報機器による汚染の管理規則 ROHS (台湾) CNS 15663
