MANUALE UTENTE AX1000 CORSAIR

Specifiche del prodotto AX ........................... AX ............................. Installazione .................. InformazioniImportanti SullaSicurezza .............. Sicurezzae Certificazioni ................. Congratulazioni per aver acquistato il nuovo alimentatore ATX ad alte prestazioni AX Series CORSAIR. Gli alimentatori CORSAIR AX Series sono costruiti con componenti di altissima qualità, in modo da erogare un'alimentazione certificata 80 PLUS Titanium al tuo PC e ridurre i consumi elettrici e il calore in eccesso. Utilizzando esclusivamente condensatori giapponesi con rating a 105 °C, gli utenti possono adarsi alla lunga durata di vita e all'adabilità degli alimentatori AX, supportati da una garanzia di dieci anni. Grazie alla Modalità della ventola Zero RPM, gli alimentatori AX Series sono praticamente inudibili con carichi bassi e medi e, anche al massimo della potenza, una ventola dalla bassa rumorosità assicura un funzionamento silenzioso. I cavi interamente modulari semplificano l'assemblaggio del PC e gli upgrade, essendo suciente installare solo i cavi richiesti dal sistema. Silenziosi, ecienti e adabili, gli alimentatori AX hanno tutto ciò che ti serve per alimentare il tuo PC per gli anni a venire. Sicurezza e protezione

  • Protezione da sovratensione (OVP) La protezione da sovratensioni per le uscite CC da 12V, 5V e 3.3V è obbligatoria per la conformità alle specifiche ATX. L'OVP spegne la PSU nel caso di un eccesso di tensione nelle uscite CC, il cui livello è determinato dal produttore della PSU. I livelli minimi di tensione richiesti per la conformità sono 13.4V per la via a +12V, 5.74V per la via a +5V e 3.76V per la via 3.3V.
  • Protezione da sovralimentazione (OCP) La AX Series presenta OCP su vie a 3.3V, 5V e 12V. L'OCP garantisce che l'uscita delle vie con tensione CC rimanga entro i limiti operativi di sicurezza.
  • Protezione da surriscaldamento (OTP) L'OTP garantisce lo spegnimento dell'unità di alimentazione nel caso in cui la temperatura interna raggiunga un determinato livello. Ciò può verificarsi in seguito a un sovraccarico interno della corrente o a un guasto della ventola.
  • Protezione da cortocircuito (SCP) Un cortocircuito viene definito come qualsiasi impedenza inferiore a 0,1 ohm. Tra le altre cose, la SCP garantisce lo spegnimento dell'unità di alimentazione in caso di cortocircuito delle vie da 3.3V, 5V e 12V. Assicura inoltre che non si verifichi alcun danno all'unità o ai componenti del PC in caso di cortocircuito.33 34 AX SERIES
  • Unità di alimentazione CORSAIR AX Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi
  • Targhetta identificativa case CORSAIR
  • Guida di installazione Tabella alimentazione CORSAIR AX1000 Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 4)Connettori per cavo800mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm(± 5mm) Connettori totali

Potenza Erogata - Watt Ecienza alimentazione CORSAIR AX1000 CORSAIR AX1000 - Curva caratteristica della rumorosità della ventola dell'alimentatore % EFFICIENZA Rumorosità ventola (db) tensione in ingresso 115 VAC tensione in ingresso 230 VAC 101mm35 36 AX SERIES

  • Unità di alimentazione CORSAIR AX Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi• Targhetta identificativa case CORSAIR• Guida di installazione Tabella alimentazione CORSAIR AX850 CORSAIR AX850 - Elenco cavi CC Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 4)Connettori per cavo800mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm(± 5mm) Connettori totali

Ecienza alimentazione CORSAIR AX850

CORSAIR AX850 - Curva caratteristica della rumorosità della ventola dell'alimentatore % EFFICIENZA

Rumorosità ventola (db) Potenza Erogata - Watt tensione in ingresso 115 VAC tensione in ingresso 230 VAC 101mm37 38 AX SERIES

Installazione del NUOVO AX Series Fase A: Rimozione dell'alimentatore esistente Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA dalla presa a muro o dal gruppo

di continuità e dall'unità di alimentazione esistente.

2. Scollegare tutti i cavi di alimentazione dalla scheda video,

dalla scheda madre e da tutte le periferiche.

3. Seguire le istruzioni nel manuale del telaio e disinstallare l'unità

di alimentazione esistente.

4. Passare alla Fase B.

Fase B: Installazione dell'unità di alimentazione CORSAIR AX Series

1. Verificare che il cavo dell'alimentazione CA non sia collegato.

2. Seguire le istruzioni del manuale del telaio e installare l'unità

di alimentazione con le viti in dotazione.

3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile

a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre. A. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla scheda madre. B. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.

4. Connettere il cavo a 8 pin +12 V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla scheda madre. B. Se la scheda madre è dotata di una presa a 4 pin, scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre.

5. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

A. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM. B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD. C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express. D. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin piccolo. E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.

6. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo portando

l'interruttore sulla posizione ON (marcata con "I"). AVVERTENZA: i 4 pin scollegabili del connettore principale a 24 pin non sono un connettore "P4" o "+12 V". Il loro utilizzo al posto di un connettore "P4" o "+12 V" può provocare gravi danni. Modalità a Zero RPM La modalità a Zero RPM consente alla ventola di rimanere spenta nei periodi in cui il carico del sistema risulta medio-basso. La tecnologia utilizza diverse temperature interne all'unità di alimentazione, oltre al livello di potenza in uscita per determinare quando è necessario il rareddamento attivo per l'unità di alimentazione. In condizioni di lavoro estreme, la ventola si attiva per garantire il rareddamento necessario senza aggiunta di rumore supplementare. Per il profilo specifico della ventola della propria unità, consultare la sezione della relativa unità di alimentazione.39 40 AX SERIES

Importanti informazioni sulla sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di

sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.

2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucroné

cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzionepuò essere eseguita dagli utenti.

3. Il presente prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.

4. Non utilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e

5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di

riscaldamento, stufe o altri apparecchi che producono calore.

6. Non inserire oggetti nell'area della griglia della ventola o di ventilazione aperta

7. Non modificare i cavi e/o i connettori in dotazione con l'alimentatore.

8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore.Altri cavi potrebbero non essere compatibili e danneggiare il sistema el'alimentatore in modo grave.9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pinnon è un connettore P4 o ATX 12 V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12 V della scheda madre.

10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza

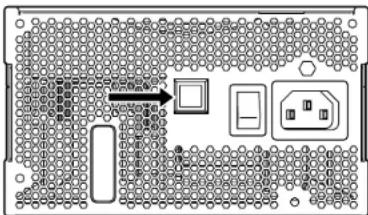

invaliderà la garanzia con eetto immediato. Selettore modalità ventola Gli alimentatori AX Series presentano un selettore della modalità della ventola che consente di disattivare la modalità Zero RPM. Il selettore è posizionato sul retro dell'alimentatore, accanto all'interruttore generale CA. Sicurezza e certificazioni Agenzia Standard FCC FCC Parte 15, Sottopart B: 2014 ANSI C63.4-2014 ICES-003 Issue6:2016 C TUV-US(Americana) UL60950-1: 2007/R:2014-10 CAN/CSA-22.2 No.60950-1:2007/A2:2014-10 CE EN55032: 2012+AC: 2013 Class B EN61000-3-2: 2014 EN61000-3-3: 2013 EN55024: 2010 LVD 2014/35/EU 2014/30/EU 2011/65/EUTUV EN 60950-1:2006/A2:2013CB 60950-1(ed.2);am1;am2CCC GB17625.1-2012 GB4943.1-2011 GB/T9254-2008 BSMI CNS13438 (2006) CNS14336-1 (2010) CNS15663 (2013)

RCM AS/NZS 60950-1:2015

AS/NZS CISPR 32:2015EAC TR CU 0202011 TR CU 004/2011 WEEE 2012/19/EU, Direttiva sullo smaltimento dei rifiuti elettrici ed elettronici

IRAM IEC 60950-1: 2005+A1: 2009+A2: 2013

ROHS 2011/65/EC, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ROHS (Cina) Cina Order n. 39, Amministrazione sul controllo dell'inquinamento causato da prodotti elettroniciROHS (Taiwan) CNS 1566341 42 AX SERIES
