使用説明書 PD125BK ROLAND

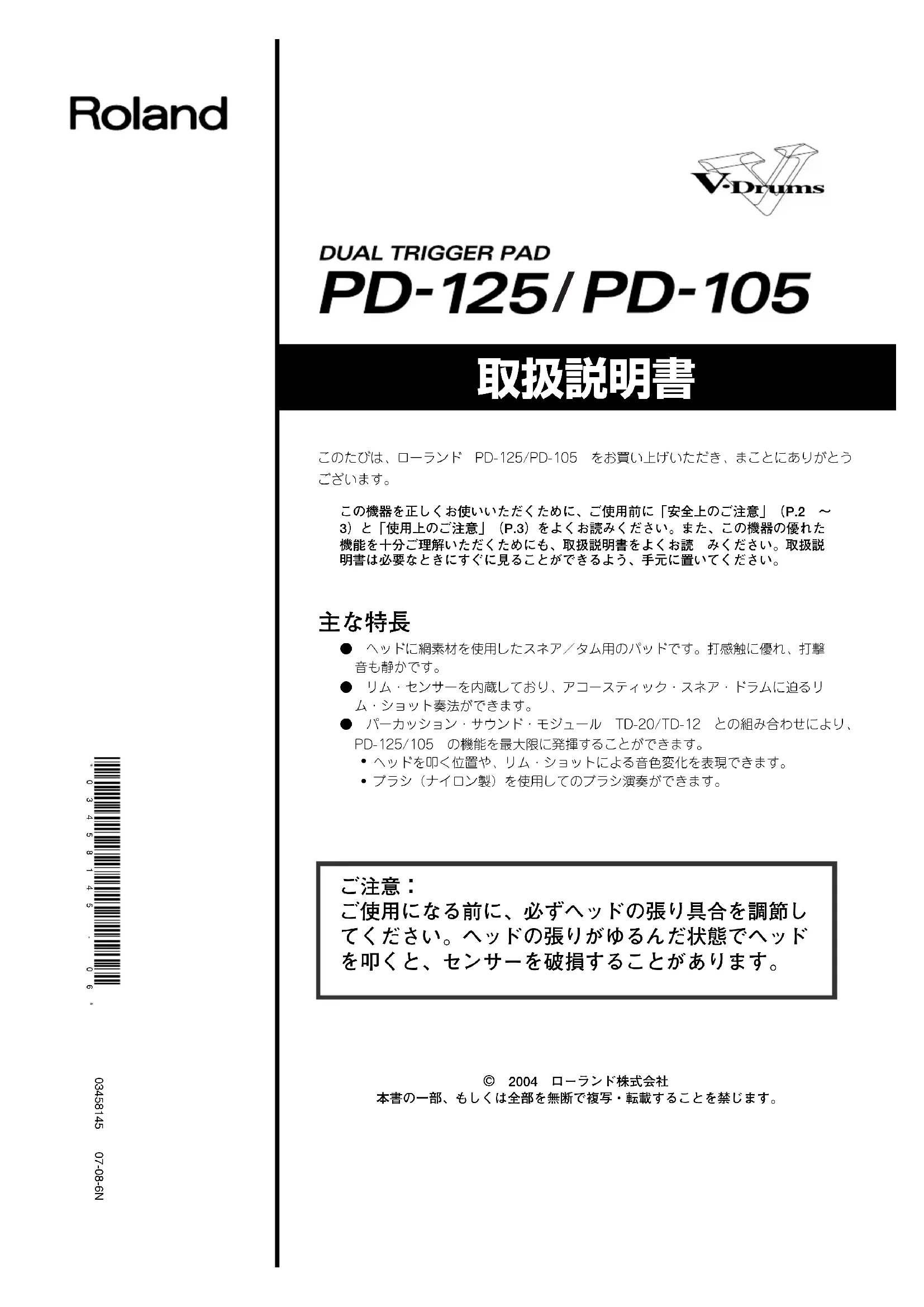

このたびは、ローランド PD-125/PD-105 をお買い上げいただき、まことにありがとう

201a この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.2 〜 3）と「使用上のご注意」（P.3）をよくお読みください。また、この機器の優れた 機能を十分ご理解いただくためにも、取扱説明書をよくお読 みください。取扱説 明書は必要なときにすぐに見ることができるよう、手元に置いてください。

● ヘッドに網素材を使用したスネア／タム用のパッドです。打感触に優れ、打撃

● リム・センサーを内蔵しており、アコースティック・スネア・ドラムに迫るリ ム・ショット奏法ができます。 ● パーカッション・サウンド・モジュール TD-20/TD-12 との組み合わせにより、 PD-125/105 の機能を最大限に発揮することができます。

ヘッドを叩く位置や、リム・ショットによる音色変化を表現できます。

ブラシ（ナイロン製）を使用してのブラシ演奏ができます。

ご使用になる前に、必ずヘッドの張り具合を調節し てください。ヘッドの張りがゆるんだ状態でヘッド を叩くと、センサーを破損することがあります。

 2004 ローランド株式会社  本書の一部、もしくは全部を無断で複写・転載することを禁じます。 PD-125_105_j 1 ページ ２００７年８月１日　水曜日　午後６時２１分2

● この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。.............................................................................................................. 002a ● この機器を分解したり、改造したりしないでください。.............................................................................................................. ● 修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。.............................................................................................................. ● 次のような場所での使用や保存はしないでください。○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）○ 水気の近く（風呂場、洗面台、濡れた床など）や湿度の高い場所○ 雨に濡れる場所○ ホコリの多い場所○ 振動の多い場所.............................................................................................................. ● この機器の設置には、ローランドが推奨するスタンド（MDS シリーズ）を使用してください。.............................................................................................................. ● この機器の設置にスタンド（MDS シリーズ）を使用する場合、ぐらつくような所や傾いた所にスタンド（MDS シリーズ）を設置しないでください。安定した水平な所に設置してください。機器を単独で設置する場合も、同様に安定した水平な所に設置してください。.............................................................................................................. ● この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでくだ

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。.............................................................................................................. ● この機器を落としたり、この機器に強い衝撃を与えないでください。..............................................................................................................

火災・感電・傷害を防止するには 以下の指示を必ず守ってください 取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。 ※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。

●は、強制（必ずすること）を表わしています。 ●の中に描かれています。 左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。 は、注意（危険、警告を含む）を表わしていま 具体的な注意内容は、 の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。 は、禁止（してはいけないこと）を表わしてい 具体的な禁止内容は、 の中に描かれています。左図の場合は、「分解禁止」を表わしています。

PD-125_105_j 2 ページ ２００７年８月１日　水曜日　午後６時２１分3

● 接続したコードやケーブル類は、繁雑にならないように配慮してください。特に、コードやケーブル類は、お子様の手が届かないように配慮してください。

● この機器の上に乗ったり、機器の上に重いものを置かないでください。

● 取り外したスタンド取り付けネジ、チューニング・ボルト、ワッシャーは、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

291a 2、3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

354a ● 直射日光の当たる場所や、発熱する機器の近く、閉め切った車内などに放置しないでください。変形、変色することがありま

355b ● 極端に温湿度の違う場所に移動すると、内部に水滴がつく（結露）ことがあります。そのまま使用すると故障の原因になりますので、数時間放置し、結露がなくなってから使用してくださ

● 本機の上にゴム製品やビニール製品などを長時間放置しないでください。変形、変色することがあります。

401a ● 通常のお手入れは、柔らかい布で乾拭きするか、堅く絞った布で汚れを拭き取ってください。汚れが激しいときは、中性洗剤を含んだ布で汚れを拭き取ってから、柔らかい布で乾拭きしてください。 ● 変色や変形の原因となるベンジン、シンナーおよびアルコール類は、使用しないでください。

451a ● お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあり

453a ● 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

● 故障の原因になりますので、ボタン、つまみ、入出力端子などに過度の力を加えないでください。 ● ケーブルの抜き差しは、ショートや断線を防ぐため、プラグを持ってください。 558a ● 音楽をお楽しみになる場合、隣近所に迷惑がかからないように、特に夜間は、音量に十分注意してください。ヘッドホンを使用すれば、気がねなくお楽しみいただけます。 558d ● 本機は、演奏時の打撃音を小さくする設計になっていますが、床や壁を通じての振動は意外によく伝わりますので、特に夜間やヘッドホン使用時の演奏は、隣近所に迷惑がかからないように注意しましょう。 559a ● 輸送や引っ越しをするときは、この機器が入っていたダンボール箱と緩衝材、または同等品で梱包してください。 add ● スネア・スタンドは三脚によって支えられています。転倒を防ぐため、設置時には三脚を十分に開いてご使用ください。● 打面部のゴム部品には、性能維持のために劣化防止剤などを添加してあります。時間経過に伴い、これらの添加剤が表面に現れて、白く汚れたように見えたり、製品検査時のスティック痕が見えたりする場合がありますが、製品の性能や機能には影響ありませんので、安心してお使いください。

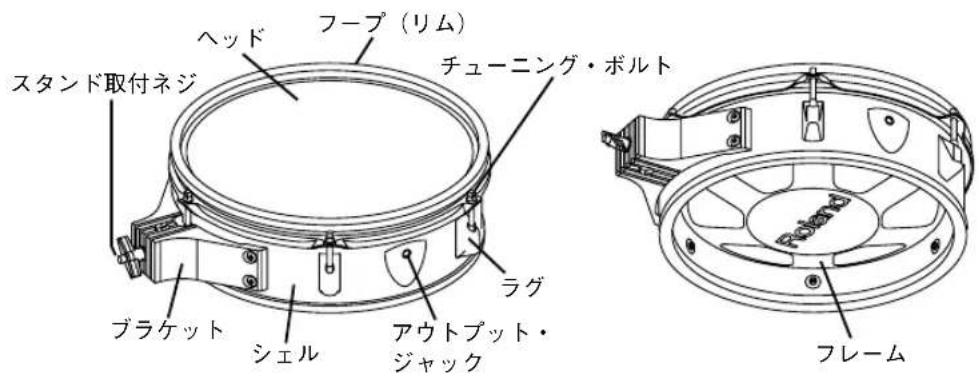

PD-125_105_j 3 ページ ２００７年８月１日　水曜日　午後６時２１分4 ※ 図は PD-125 です。 ※ PD-125 と PD-105 は口径のみ異なります。機能は同じです。 ステレオ・ケーブルを使って接続します。モノラル・ケーブルを使った場合は、 リム・ショット奏法ができません。リム・ショット奏法は、下記のトリガー・イ ンプットに対応しています。 リム・ショットに対応している各音源のトリガー・インプット PD-125/105 用にスネア・スタンドを使用する際は、12 インチ（PD-125）／ 10 インチ（PD-105）の径をしっかり固定できるものをお選びください。 PD-125/105 をタム・スタンドに取り付ける場合は、ロッドの形状を確認してく ださい。ロッドの形状によっては取り付けできないものがあります。 fig.5j

TD-20 2（SNARE）、3 〜 6（TOM 1 〜 4）、12 〜 15（AUX 1 〜 4）

TD-12 2（SNARE）、3 〜 5（TOM 1 〜 3）、11 〜 12（AUX 1 〜 2）

TD-3 SNARE スネア・スタンドを使う場合 タム・スタンドを使う場合 ヘッド下にあるセンサーに無理な力をかけないでください。打撃を正しく感知できなくなったり、センサーを破損することがあります。センサーの素材の性質上、気温や温度の変化によってセンサーの感度が変わることがあ

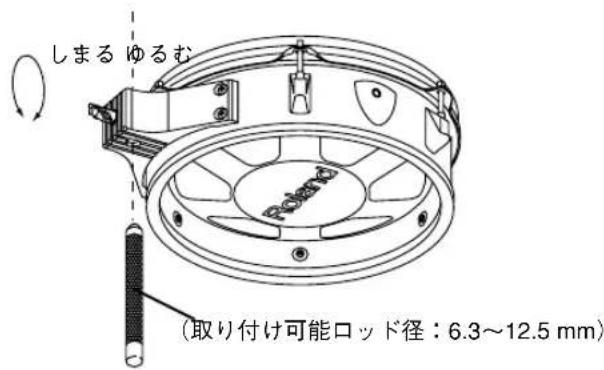

他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の音量を絞った状態で電源を切ってください。ドラム音源のトリガー・タイプの設定が必要です。設定方法は、各音源の取扱説明書をご覧ください。パッドを叩いた衝撃でノイズが発生しないように、スタンド取付ネジをしめてください。 （取り付け可能ロッド径：6.3〜12.5mm）

PD-125_105_j 4 ページ ２００７年８月１日　水曜日　午後６時２１分5 調節するときには、付属のチューニング・キーをお使いください。

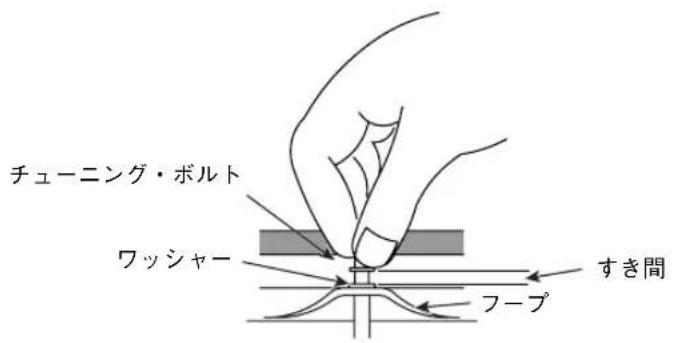

チューニング・ボルトを 6 カ所すべて、チューニング・ボルトとフープの間にすき 間があくまでゆるめます。

チューニング・ボルトを 6 カ所すべて、指で締めます。 fig.???（PD-80R 旧取説 P.5 の手で締める図）

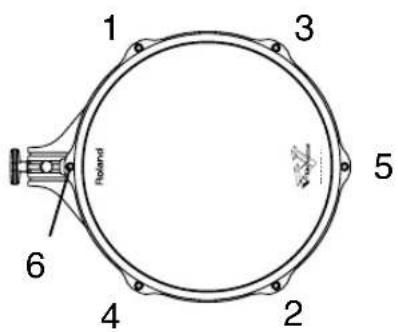

チューニング・ボルトを 6 カ所すべて、チューニング・キーで 2 回転締めます。 チューニング・ボルトは、図の番号順に締めてください。 fig.???（PD-120 のボルトを締める順番の図） 音源に TD-20/12 を使うことにより、ヘッドの打点位置による音色変化が得られ ます。ヘッドを叩いた位置を正確に検出するために、ヘッドの張りを均一に調節

ヘッドの張り具合を調節する TD-20/12 で打点位置を検出するために PD-125/105 のヘッドの張り 具合の調節は、打感触の調節 を行うもので、アコース ティック・ドラムのように音 の高さ（ピッチ）を調節する ものではありません。ピッチ の調整はドラム音源（TD-20/ 12 など）の音色エディットで 行います。詳しくは、ドラム 音源の取扱説明書をご覧くだ

ご使用になる前に、必ずヘッドの張り具合を調節してください。 張り具合は、アコースティック・ドラムの打感触とほぼ同じくらいが適切です。 長く使っているとヘッドの張 り具合が変わってくることが あります。必要に応じて調節

HEAD MADE BY REMO U.S.A. PD-125_105_j 5 ページ ２００７年８月１日　水曜日　午後６時２１分6

fig.Rim.j ヘッド部を叩きます。特定のスネア音色では、ヘッド部 の打点位置に応じて音色のニュアンスが変化します。

fig.Rim.j ヘッド部とリム部を同時に叩きます。ヘッド・ショット 時とは異なる音色（リム音色）が鳴ります。 クロス・スティック奏法 fig.Cross.j リム部のみを叩きます。 特定の音色では、リム・ショット奏法時にはリム音色、 クロス・スティック奏法時にはクロス・スティック音色 というように、各奏法に対応した音色を鳴らし分けるこ

特定のスネア音色やタム音色では、リム・ショットの微妙な叩きかたの違いに よって音色のニュアンスが変化します。 fig.Rim.j 通常のリム・ショット（オープン・リム・ショット） ヘッド中心部とリム部を同時に叩きます。 fig.Shallow.j 浅いリム・ショット（シャロウ・リム・ショット） ヘッドのリムに近い部分とリム部を同時に叩きます。 （リム部のみを叩いた場合も同様の効果が得られます。） ※ 対応する音色については、TD-20/12 の取扱説明書を

※ 音源の設定や音色については、各音源の取扱説明書をお読みください。

リム・ショットのニュアンスによる音色変化 (TD-20/12 をご使用の場合のみ ) 各音源が対応している奏法 TD-20、TD-12 TD-6V TD-3 ヘッド・ショット ○ ○ ○ ヘッド打点位置検出 ○ × × リム・ショット ○ ○ ○ リムのニュアンス ○ × × クロス・スティック ○ ○ ○ ブラシ・スウィープ ○ × ×

クロス・スティック奏法を行うときは、ヘッドに手を置かないようにしてください。ヘッドに手を置くとクロス・スティック奏法が確実にできない場合があります。リム・ショットに対応している各音源のトリガー・インプットについては 4 ページをご覧ください。

ブラシ演奏をする際は、ナイロン製のブラシをお使いくだ

PD-125_105_j 6 ページ ２００７年８月１日　水曜日　午後６時２１分7 ※ 製品の仕様および外観は、改良のため予告なく変更することがあります。

PD-125（12 インチ） PD-105（10 インチ） トリガー 2（ヘッド、リム） 2（ヘッド、リム） 外形寸法 330（幅）× 420（奥行き） × 112（高さ）mm 280（幅）× 360（奥行き） × 112（高さ）mm 質量 2.8 kg 2.3 kg 付属品 取扱説明書、保証書、

別売品 メッシュ・ヘッド（MH-12） メッシュ・ヘッド（MH-10） パッド・マウント（MDH-10U）、

スタンド（MDS-20/12/6C/3C）

フープのゴム部品は特にリ ム・ショット演奏によっ て、使っている年月ととも に消耗する消耗部品です。 消耗したゴム部分をリム・ ショット演奏すると誤動作 することがあります。この ような場合、フープ・ゴム を交換してください。フー プ・ゴムの交換に関して は、ローランド・サービス

PD-125_105_j 7 ページ ２００７年８月１日　水曜日　午後６時２１分 修理に関するお問い合わせ先 商品をお求めの販売店か、保証書封筒裏面にある「修理の窓口」（サービスの窓口）に記載のサービスステーションへご相談ください。 ローランド製品全般に関するお問い合わせ先

050-3101-2555 電話受付時間： 月曜日〜土曜日 10:00〜17:00（年末年始を除く）

ローランド・ホームページ ※IP電話からおかけになって繋がらない場合には、お手数ですが、電話番号の前に0000 （ゼロ4回）をつけてNTTの一般回線からおかけいただくか、携帯電話をご利用ください。※上記窓口の名称、電話番号等は、予告なく変更することがありますのでご了承ください。製品情報、イベント／キャンペーン情報、サポートに関する情報など http://www.roland.co.jp/ '07.04.01現在（Roland） PD-125_105_j 8 ページ ２００７年８月１日　水曜日　午後６時２１分
