製品タイプ	グラフィックカード
ブランド	ASUS
モデル	GT6101GD3L
付属ソフトウェア	グラフィックドライバー、ASUS GPU Tweak、ASUS APRP、ASUS Streaming
インストールメディア	サポートCD
対応オペレーティングシステム	Windows 8.1 / 8 / 7 / Vista（32ビットおよび64ビット）
マニュアル形式	PDF、322ページ
対応言語	フランス語、英語、ドイツ語、スペイン語、イタリア語など
マニュアル発行日	2014年9月
リファレンス番号	F9733
安全上の注意	周辺機器追加前は電源を切る。ほこり、湿気、極端な温度を避ける
ドライバーのインストール	CDを挿入し、UI.exeを実行し、指示に従う
最適化ユーティリティ	ASUS GPU Tweak：GPUパラメータの監視と最適化
ストリーミング機能	ASUS Streaming：動画ストリーミングを可能にする
電源コネクタ互換性	補助電源コネクタが必要（モデルによる確認）
トラブルシューティング	マニュアルにトラブルシューティングガイドを収録（表示されない、色バランス不良、画像歪み）

よくある質問 - GT6101GD3L ASUS

ASUS GT6101GD3L グラフィックカードのドライバーをインストールするには？

サポートCDを光学ドライブに挿入します。自動実行が有効な場合はメインメニューが表示されます。そうでない場合は、CDからUI.exeファイルを実行します。メニューからInstallをクリックし、Display Driverを選択して再度Installをクリックします。インストール後、コンピューターを再起動します。

カードインストール後、画面が真っ黒になる場合の対処法は？

カードがスロットに正しく挿入されているか、モニターケーブルがしっかり接続されているか、カードの補助電源が接続されているかを確認します。システムに十分な電源があることを確認してください。詳細はマニュアルのトラブルシューティングガイドを参照してください。

グラフィックドライバーをアンインストールするには？

Windowsで、スタート > コントロールパネル > プログラム > プログラムと機能に移動します。ASUSグラフィックドライバーを選択し、アンインストールをクリックします。その後、コンピューターを再起動します。

ASUS GPU Tweak ユーティリティの目的は？

ASUS GPU Tweak を使用すると、GPUクロック、電圧、ファン速度などグラフィックカードのパラメータを監視および最適化して、パフォーマンスを向上させたりノイズを低減したりできます。

ASUS GPU Tweak のインストール方法は？

サポートCDを挿入し、UI.exeを実行し、Installをクリックし、ASUS GPU Tweakを選択してInstallをクリックします。画面の指示に従います。

対応しているオペレーティングシステムは？

このグラフィックカードは、Windows 8.1、Windows 8、Windows 7、Windows Vistaの32ビット版および64ビット版に対応しています。

画面の色バランスが悪い場合の対処法は？

ビデオケーブルの接続、モニターの設定、表示プロパティの解像度を確認します。必要に応じてグラフィックドライバーを再インストールします。他のグラフィックドライバーがインストールされていないことを確認します。

ASUS GT6101GD3L をオーバークロックできますか？

はい、ASUS GPU Tweak ユーティリティを使用してGPUおよびメモリクロックを調整できます。ただし、オーバークロックは温度を上昇させ、安定性を低下させる可能性があります。問題が発生した場合はデフォルト設定に戻してください。

グラフィックカードの掃除方法は？

電源を切り、カードをスロットから取り外します。柔らかく乾いた布を使用してほこりを拭き取ります。液体や研磨剤は避けてください。ファンが自由に回転することを確認します。

カードの完全なマニュアルはどこにありますか？

マニュアルはnotice-facile.comでPDF形式で無料で入手できます。ダウンロードするか、サイトのフォームから希望の言語への翻訳をリクエストできます。

使用説明書 GT6101GD3L ASUS

4.1 華碩APRPのインストール 11 4.2 華碩APRPのアンインストール 12

4.1 华硕APRPのインストール 11 4.2 华硕APRPのアンインストール 12

トーナリティ

ユーザーガイド

J9733

第3版

2014年9月

本書の内容（ハードウェアおよびソフトウェアを含む）は、ASUSTeK Computer Inc.（ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの登録、他言語への翻訳などを行うことはできません。

以下の場合は、保証やサポートを受けられない場合がありますので、ご了承ください。

(1) ASUSが明記した方法以外で修理、改造、交換を行った場合。(2) 製品のシリアル番号が読み取れない状態、または不存在の場合。

ASUSは、本マニュアルにおいて、明示の有無にかかわらず、いかなる保証も行いません。ASUSの責任者、従業員、代理人は、本書の記述および本製品に起因するいかなる損害（利益の損失、ビジネスチャンスの喪失、データの損失、業務の中断などを含む）に対して、その可能性を事前に指摘されていたかどうかにかかわらず、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供されるものです。また、予告なく内容を変更することがあります。その変更について、ASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正確な内容について、ASUSは責任を負いません。

本マニュアルに記載の製品名および企業名は、登録商標や著作権として登録されている場合がありますが、本書は識別、説明、およびユーザーの便宜のために使用されており、それらの権利を侵害する意図はありません。

目次

注意事項 4 安全上の注意 5 6

1. CD情報
2. 8

2.1 Graphics Driver をインストールする...8 2.2 Graphics Driver を削除する...9

1. ASUS GPU Tweak ユーティリティ ..... 10

3.1 ASUS GPU Tweak をインストールする 10 3.2 ASUS GPU Tweak を削除する 11

1. ASUS APRP 12

4.1 ASUS APRP をインストールする 12 4.2 ASUS APRP を削除する 13

1. ASUS Streaming 14

5.1 ASUS Streaming をインストールする 14 5.2 ASUS Streaming を削除する 15

1. その他の情報 16

6.1 サポートCDを参照する 16 6.2 メンタクトインフロー...16 6.3 Readme ファイルを見る 17

付録：トラブルシューティング 18

注意

・本製品の取り付けや取り外しを行う際は、必ずコンピュータの電源ケーブルをコンセントから抜いてください。お客様の取り付け方法に問題があった場合の故障や破損に関して、弊社は一切の責任を負いません。・使用する電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために、電源装置の電圧選択スイッチが使用する地域の電圧と合致しているかを必ず確認してください。使用する地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。・電源装置が故障した場合は、ご自分で修理・分解をせず、各メーカーや販売店に相談してください。

操作上の注意

・作業を行う前に、本製品のマニュアル及び取り付ける部品のマニュアルを全て熟読してください。・電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また、電源コードに損傷がないか確認してください。・各ポートや回路に金属が落ちないようにしてください。・埃・湿気・高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。・本製品は安定した場所に設置してください。・本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因になります。修理は弊社修理センターまたは販売代理店にご依頼ください。

このマニュアルについて

本書には、製品を安全に使っていただき、お客様や他の人々への危害や財産の損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよく理解した上で本文をお読みください。

警告：作業者が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意：ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

ヒント：製品を使いやすくするための情報や補足の説明を記載しています。

製品情報

1. ASUSオフィシャルサイト (http://www.asus.com/)

多言語に対応した弊社ウェブサイトで、製品のアフター情報やサポート情報をご確認ください。

1. 追加ドキュメント

パッケージの内容によっては、追加のドキュメントが同梱されている場合があります。注意事項や購入店・販売店などが追加された最新情報です。それらは、本書がサポートする範囲には含まれていません。

・本マニュアルで使用しているイラストや画面は実際のものとは異なる場合があります。予めご了承ください。・サポートCDに収録されている内容は製品やバージョンによって異なります。

1. サポートCD情報

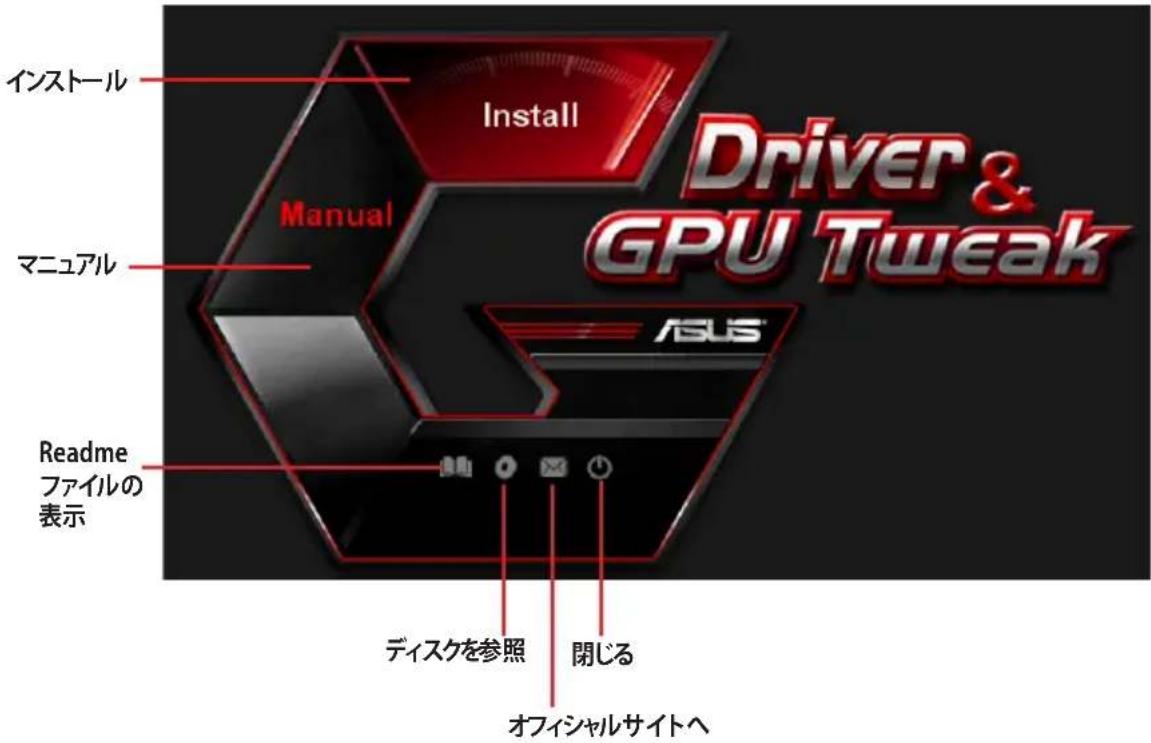

製品に付属のサポートCDには、グラフィックスドライバーやデリバープログラムなどが収録されています。各アイコンをクリックすると、特定のアクションを実行することができます。

・サポートCDに収録されているグラフィックスドライバーとユーティリティをインストールする際に「管理者権限」が必要な場合があります。詳細については、お使いのオペレーティングシステムのマニュアル、またはシステム管理者に確認してください。・サポートCDの収録内容は、製品改善のため予告なく変更する場合があります。最新情報はASUSオフィシャルサイトをご覧ください。

CDを光学ドライブに挿入します。自動実行機能（オートラン）が有効の場合は、メニュー画面が表示されます。

自動実行機能が有効でない場合は、サポートCDを開き、ルートディレクトリの「UI.exe」を実行すると、メニュー画面を表示することができます。

2. ドライバー

グラフィックスドライバーは、お使いのオペレーティングシステムで使用できるように、グラフィックスカードを取り付けた後にインストールします。グラフィックスカードを

他社のビデオカードや古いビデオカードから交換する場合は、あらかじめインストールされているドライバーをアンインストールしてから、新しいドライバーをインストールしてください。

2.1 グラフィックスドライバーをインストールする

手順

1. サポートCDを光学ドライブに挿入します。

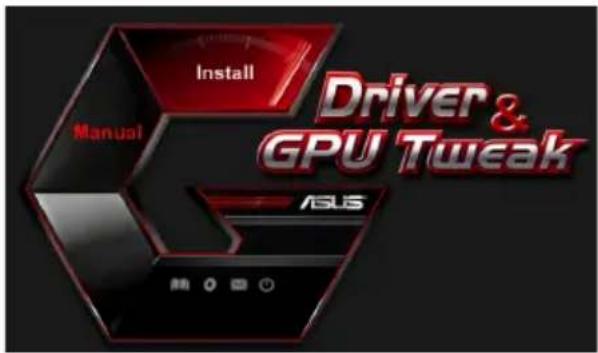

2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行してください。
3. メニュー画面の「Install」をクリックします。

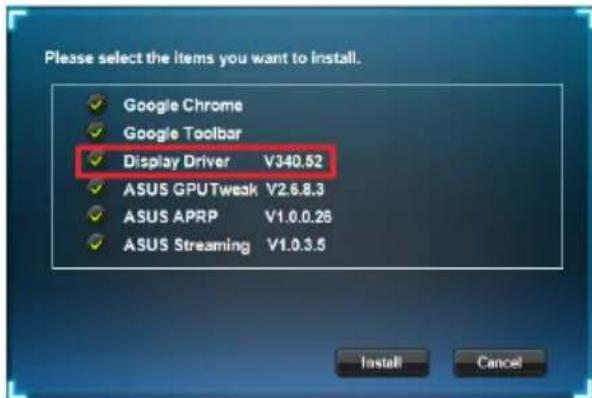

4. 「Display Driver」にチェックが付いていることを確認し「Install」をクリックし、グラフィックスドライバーのインストールを開始します。

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windowsを再起動します。

サポートCDのバーニングには、ドライバーが必須な場合があります。ドライバーにはインターネット接続が必要です。

2.2 ドライバーを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、コマンドプロンプトを選択し、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。
2. システムにインストールされている「NVIDIA グラフィックスドライバー」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

3. ASUS GPU Tweak ユーティリティ

ASUS GPU TweakはASUS製ビデオカードの状態を詳細に表示し、細かなオーバークロック設定を可能にする、techPowerUpの「GPU-Z」をベースにしたハードウェアモニタリング&オーバークロックツールです。

3.1 ASUS GPU Tweakをインストールする

手順

1. サポートCDを光学ドライブに挿入します。

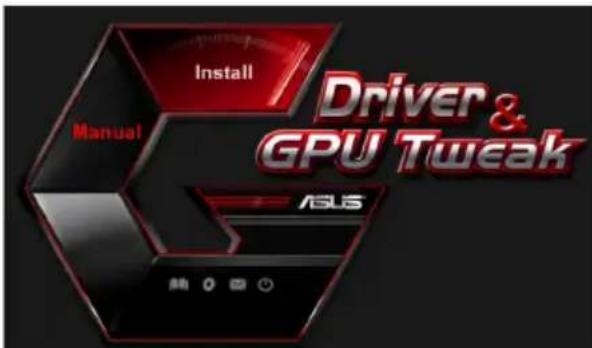

2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

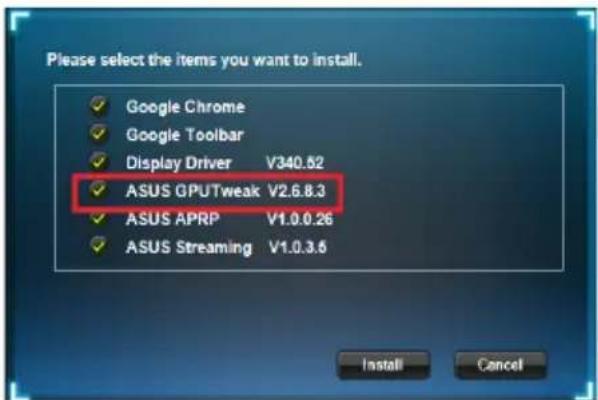

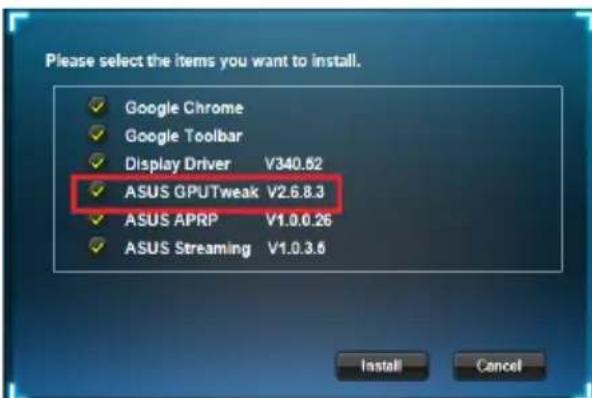

2. 「ASUS GPU Tweak」にチェックが付いていることを確認し、「Install」をクリックすると、ユーティリティのインストールが開始されます。
3. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバーニングには、ユーティリティのダウンロードが必須な場合があります。ダウンロードにはインターネット接続が必要です。

3.2 ASUS GPU Tweakを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタートボタンを押しながらWindowsキーを押し、コマンドと検索一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。

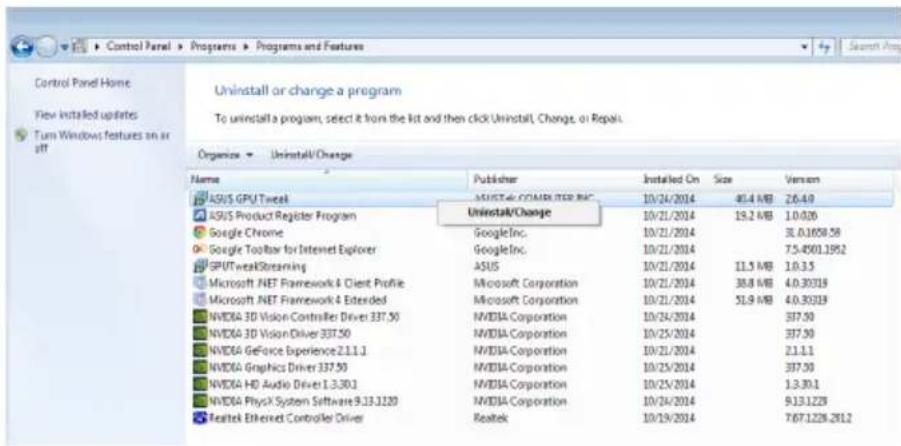

2. システムにインストールされている「ASUS GPU Tweak」を選択します。
3. 「アンインストール」または「アンインストールと変更」を選択します。
4. コンピューターを再起動します。

4. ASUSAPRP

ASUSAPRP(ASUS Product Register Program)は、ASUS製品登録プログラムです。迅速かつ簡単にASUSアカウント登録と購入済み製品の製品登録を行うことができます。

4.1 ASUSAPRPをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「Setup.exe」を実行します。

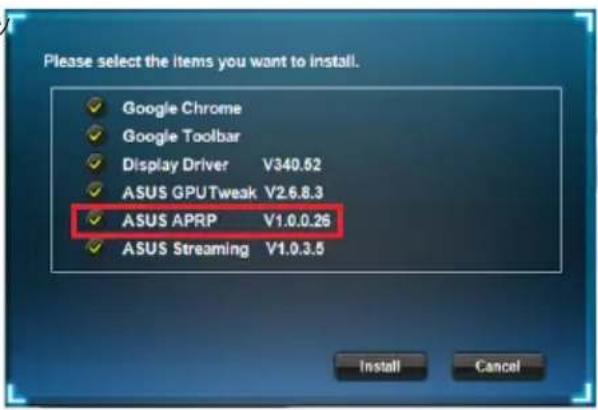

1. メニュー画面の「Install」をクリックします。 4.「ASUSAPRP」にチェックが付いていることを確認し、「Install」をクリックして、ユーティリティのインストールを開始します。

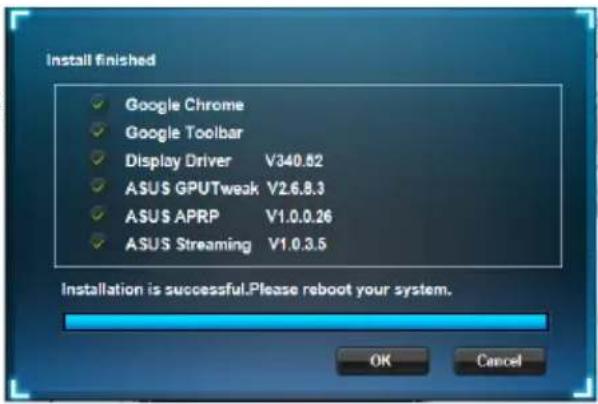

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: キーボードのWindowsキーを押して、スタート画面から「コントロールパネル」を開き、「プログラムのアンインストール」を選択します。

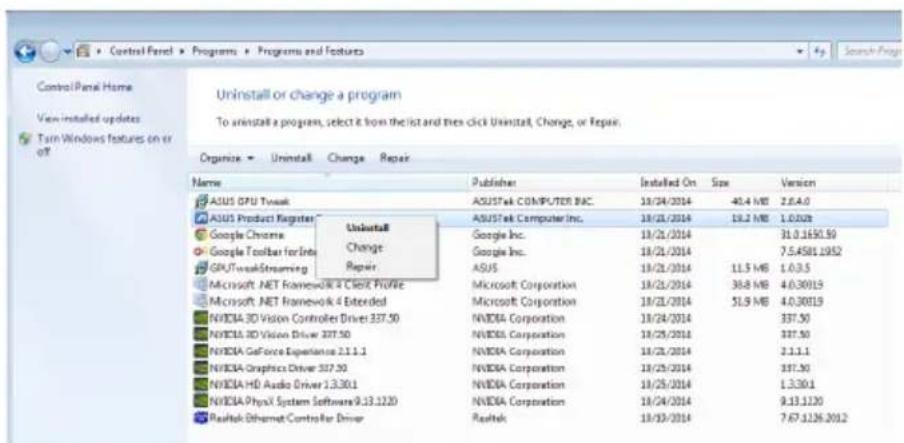

2. システムにインストールされている「ASUS Product Register Program」を選択します。
3. 「アンインストール」または「アンインストールと変更」を選択します。
4. コンピューターを再起動します。

5. ASUS Streaming

ASUS Streaming (GPU Tweak Streaming)は、ゲーム画面やWebカメラの入力など、複数のソースをストリーミング配信するための機能です。

5.1 ASUS Streamingをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

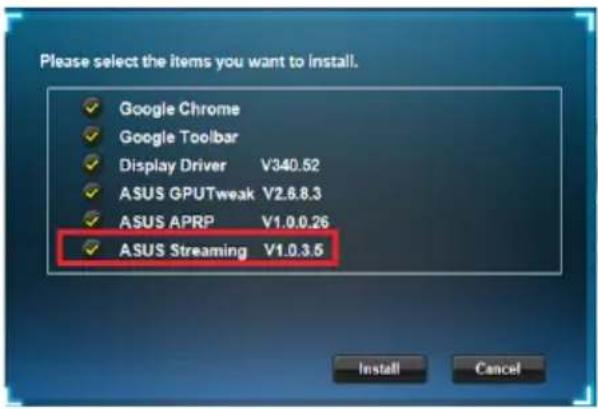

2. 「ASUS Streaming」にチェックが入っていることを確認し、「Install」をクリックして、ユーティリティのインストールを開始します。

1. インストール完了後、再起動を促す表示が出たら「OK」をクリックし、Windowsを再起動します。

5.2 ASUS Streamingを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、「すべてのアプリ」を選択して、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 3. システムにインストールされているプログラムの一覧から「ASUS Streaming」を選択します。 4. 「アンインストール」または「アンインストールと変更」を選択します。 5. コンピューターを再起動してください。

6. その他の情報

6.1 サポートCDを参照する

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

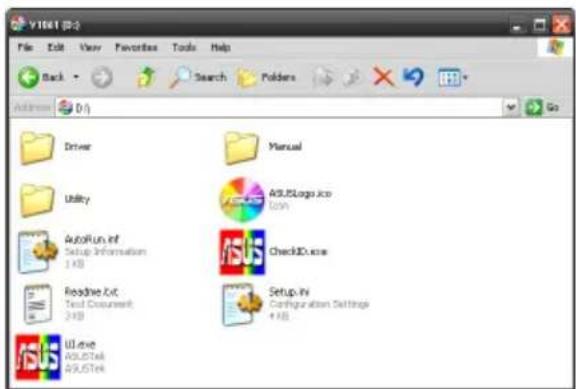

1. メニュー画面の「Browse CD」ボタンをクリックします。

6.2 コンタクト情報

1. サポートCDを光学ドライブに挿入してください。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。
3. メニュー画面の「Contact US」アイコンをクリックするとウェブブラウザが起動し、ASUSのホームページが表示されます。

*コンタクト情報を利用するにはインターネット接続が必要です。

6.3 Readme ファイルを見る

手順

1. CDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、手順①を参照し「UI.exe」を実行します。

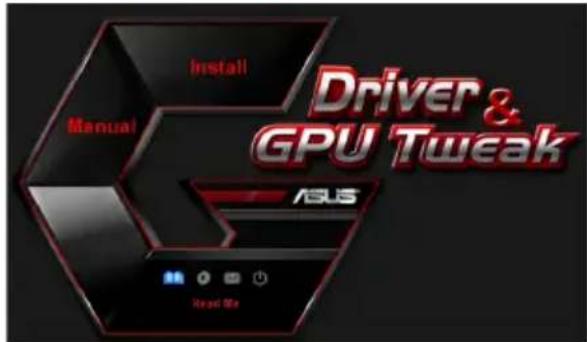

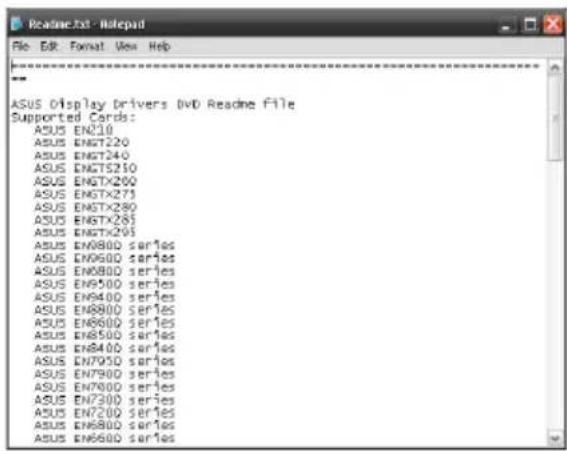

1. メニュー画面の「Read Me」アイコンをクリックするとテキストエディタが起動し、Read Meファイルをご覧いただけます。

付録: トラブルシューティング

ドライバーの取付後に問題が発生した場合は、販売代理店やサポートセンターに連絡する前に、次のことを確認してください。

問題力一下を取り付けたが画面に何も表示いたします
原因 解决方法	ビデカ一下が正しく取り付けますてない。 マダーリリドのPCI Express スロットに对て、傾ないようにビデカ一下を水平に取り付ける。
原因 解决方法	モニタ一が正しく取り付けますてない。 デイス克莱フムがモニタ一とビデカ一下に正しく接続いたします。
原因 解决方法	ビデカ一下がマダーリリドと互換性:NO。 マダーリリドのテクカルドキメンでビデカ一下に閲るシラム要件を確認する。(例:AGP動作電圧哪家)
原因 解决方法	ビデカ一下に補助電源が接続いたします。 補助電源ケーツルが電源装置とビデカ一下に正しく接続いたします。
原因 解决方法	電源が不足くださいます。 コンビューナーの総消費電力に対て電源装置の電源容量が十分uableご上ご確認いたします。
原因 解决方法	ハーニアデバイスが正しく取り付けますて:NO。 •CPUやモリーフマダーリドに正しく取り付けiatesわいは令わい。
問題色彩のバーニスが悪い
原因 解決方法	ビデカカは正しに取り付けraidない。 マダローボーツのPCI Express スロットに対て、傾なうむにビデカカは水平に取り付ける。
原因 解決方法	モニタ一出力の設定が正しない。 ·ビデカカはコntonローツルバネルで設定を変更する。 ·画面のプロバテローどて画面の解像度を変更する。
原因 解決方法	インストーリルたガラフィックスローがビデカカは サポーツしおない。たかは異なんだンダーのガラフィック ドライローによる衝突が発生してる。 ·現在取り付けいい的是リフロー用以外のガラフィックス ライローを通過アングスローする。 ·ビデカカは付属するサポーツCDからガラフィックス ローツローをインストーリルする。
原因 解決方法	ビデカカは補助電源が接続得很好ない。 補助電源ケーツルが電源装置とビデカカは正しに接続 さて以上的とを確認する。
原因 解決方法	モニタ一が正しに取り付けraidない。(BNC入力端子) BNCガラフィックはリフローが対応する端子に正しに接続得很好 て以上的とを確認する。
原因 解決方法	モニタ一の設定が正しない。 モニタ一の設定を変更する。
原因 解決方法	モニタ一が正しに取り付けraidない。 ガラフィックはリフローがモニタ一とビデカカは正しに接 続得很好以上的とを確認する。
問題画像が乱る
原因	モニタ一が対応,Noい。
解決方法	モニタ一に付属する取扱説明書ptoideモニタ一の仕様・対応を確認する。
原因	ビデカカフは対応,Noい。
解決方法	才FIISCHILSATIDOKD仕務・対応を確認する
原因	ダラフィックスドリバ一が破損,Noい。
解決方法	現在インストーリてるガラフィックスドリバ一をアな インストーリル、サポーツCDからガラフィックスドリバ一 を再インストーリルする。
原因	CONPUNERATERE内部温度は上昇,Noい。
解決方法	CPUクレーパー、ケ罗斯フAN、ビデカカフの冷却フ が正し動作するとを確認する。 CONPUNERATERE通気孔が物や埃で塞かんだいを と確認する。
原因	ビデカカフのGPUやビデ才MOMI一を才一ハリロック てる。
解決方法	設定を初期値に適用。

その他の問題は、他のハードウェアやアクセサリに起因する問題の可能性があります。(例: マザーボード、電源装置、モニター)

Windows Vista および Windows® 8.1/8/7 用 VGA ドライバーをインストールするには

1. CD の言語が日本語の場合は、「日本語」を選択してください。
2. Autorun（自動実行）が無効になっている場合、CD のルートディレクトリにある UI.exe をダブルクリックして実行してください。3 番目の手順で「Install（インストール）」をクリックします。
3. Display Driver（ディスプレイドライバー）を選択し、「Install（インストール）」をクリックします。

1. 車両を積載する際は、必ず指示に従ってください。ご理解のほどよろしくお願いいたします。この車両を軸面に積載しないでください。

2.2 VGA

2.2.1 Windows® 8.1/8/7/Vista® 用 VGA ドライバーのインストール

Autorun（自動実行）が有効になっている場合、CD のデバイスドライバが自動的に起動します。
