GT6101GD3L - Placa gráfica ASUS - Manual de utilização gratuito

Tipo de produto	Placa de vídeo
Marca	ASUS
Modelo	GT6101GD3L
Software incluído	Driver gráfico, ASUS GPU Tweak, ASUS APRP, ASUS Streaming
Suporte de instalação	CD de suporte
Sistemas operacionais suportados	Windows 8.1 / 8 / 7 / Vista (32 e 64 bits)
Formato do manual	PDF, 322 páginas
Idiomas disponíveis	Francês, Inglês, Alemão, Espanhol, Italiano, etc.
Data de publicação do manual	Setembro 2014
Número de referência	F9733
Precauções de segurança	Desconectar a alimentação antes de adicionar periféricos; evitar poeira, umidade e temperaturas extremas
Instalação do driver	Inserir o CD, executar UI.exe, seguir as instruções
Utilitário de otimização	ASUS GPU Tweak: monitoramento e otimização das configurações da GPU
Função de streaming	ASUS Streaming: permite o streaming de vídeo
Compatibilidade dos conectores de alimentação	Conector de alimentação auxiliar necessário (verificar conforme modelo)
Resolução de problemas	Guia de solução de problemas incluído no manual (sem exibição, balanço de cores incorreto, imagem distorcida)

Perguntas frequentes - GT6101GD3L ASUS

Como instalar o driver gráfico da placa ASUS GT6101GD3L ?

Insira o CD de suporte no seu leitor óptico. Se a execução automática estiver ativada, o menu principal aparecerá. Caso contrário, execute o arquivo UI.exe a partir do CD. No menu, clique em Install, selecione Display Driver e clique novamente em Install. Após a instalação, reinicie o computador.

O que fazer se a tela ficar preta após a instalação da placa ?

Verifique se a placa está corretamente inserida no slot, se o cabo do monitor está bem conectado e se a alimentação auxiliar da placa está ligada. Certifique-se de que sua fonte de alimentação é suficiente para o sistema. Consulte o guia de solução de problemas no manual para mais detalhes.

Como desinstalar o driver gráfico ?

No Windows, vá em Iniciar > Painel de Controle > Programas > Programas e Recursos. Selecione o driver gráfico ASUS e clique em Desinstalar. Em seguida, reinicie o computador.

Para que serve o utilitário ASUS GPU Tweak ?

O ASUS GPU Tweak permite monitorar e otimizar as configurações da sua placa de vídeo, como frequência da GPU, tensão e velocidade do ventilador, para melhorar o desempenho ou reduzir o ruído.

Como instalar o ASUS GPU Tweak ?

Insira o CD de suporte, execute UI.exe, clique em Install, selecione ASUS GPU Tweak e clique em Install. Siga as instruções na tela.

Quais sistemas operacionais são suportados ?

A placa de vídeo suporta Windows 8.1, Windows 8, Windows 7 e Windows Vista nas versões 32 e 64 bits.

O que fazer se as cores da tela estiverem desequilibradas ?

Verifique a conexão do cabo de vídeo, as configurações do monitor e a resolução nas propriedades de exibição. Reinstale o driver gráfico se necessário. Certifique-se de que nenhum outro driver de placa de vídeo esteja instalado.

Posso fazer overclock na minha placa ASUS GT6101GD3L ?

Sim, o utilitário ASUS GPU Tweak permite ajustar a frequência da GPU e da memória. No entanto, o overclock pode aumentar a temperatura e reduzir a estabilidade. Restaure as configurações padrão em caso de problema.

Como limpar minha placa de vídeo ?

Desconecte a alimentação, remova a placa do slot. Use um pano macio e seco para remover a poeira. Evite produtos líquidos ou abrasivos. Verifique se o ventilador gira livremente.

Onde encontrar o manual completo da placa ?

O manual está disponível gratuitamente em formato PDF em notice-facile.com. Você pode baixá-lo ou solicitar uma tradução para o seu idioma através do formulário no site.

MANUAL DE UTILIZADOR GT6101GD3L ASUS

Controladores e Utilitários

Guia de instalação do software

PG9733

Terceira edição

Setembro 2014

Copyright © 2014 ASUSTeK COMPUTER INC. Reservados todos os direitos.

Nenhuma parte deste manual, incluindo os produtos e software nele descritos, pode ser reproduzida, transmitida, transcrita, armazenada em um sistema de recuperação, ou traduzida para outro idioma por qualquer forma ou por quaisquer meios, exceto a documentação mantida pelo comprador como cópia de segurança, sem o consentimento expresso e por escrito da ASUSTeK COMPUTER INC. ("ASUS").

A garantia do produto ou a manutenção não está alargada se: (1) o produto for reparado, modificado ou alterado, a menos que tal reparação, modificação ou alteração esteja autorizada por escrito pela ASUS e os outros números de série dos produtos tenham sido apagados ou estejam em falta.

A ASUS FORNECE ESTE MANUAL "TAL COMO ESTÁ" SEM QUALQUER TIPO DE GARANTIA, QUER EXPRESSA QUER IMPLÍCITA, INCLUINDO MAS NÃO LIMITADA ÀS GARANTIAS IMPLÍCITAS OU CONDIÇÕES DE PRÁTICAS COMERCIAIS OU ADEQUABILIDADE PARA UM DETERMINADO FIM. EM CIRCUNSTÂNCIA ALGUMA PODERÁ A ASUS, SEUS DIRETORES, OFICIAIS, EMPREGADOS OU AGENTES SEREM RESPONSABILIZADOS POR QUAISQUER DANOS INDIRETOS, ESPECIAIS, ACIDENTAIS OU CONSEQUENTES (INCLUINDO DANOS PELA PERDA DE LUCROS, PERDA DE NEGÓCIO, PERDA DE UTILIZAÇÃO OU DE DADOS, INTERRUPÇÃO DA ATIVIDADE, ETC.) MESMO QUE A ASUS TENHA SIDO ALERTADA PARA A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS, RESULTANTES DE QUALQUER DEFEITO OU ERRO NESTE MANUAL OU NO PRODUTO.

AS ESPECIFICAÇÕES E INFORMAÇÕES CONTIDAS NESTE MANUAL SÃO FORNECIDAS APENAS PARA FINS INFORMATIVOS E ESTÃO SUJEITAS A ALTERAÇÃO EM QUALQUER ALTURA SEM AVISO PRÉVIO, NÃO CONSTITUINDO QUALQUER OBRIGAÇÃO POR PARTE DA ASUS. A ASUS NÃO ASSUME QUALQUER RESPONSABILIDADE POR QUAISQUER ERROS OU IMPRECISÕES QUE POSSAM APARECER NESTE MANUAL, INCLUINDO OS PRODUTOS E SOFTWARE NELE DESCRITOS.

Os produtos e nomes de empresas que constam neste manual são realizados apenas para fins de identificação ou de explicação e para benefício do utilizador, não existindo qualquer intenção de violação da lei.

Índice

Avisos 4 Normas de segurança 5 Acerca deste guia 6 Convenções realizadas neste guia 6 Onde encontrar mais informação 6 1. Informação do CD de suporte 7 2. Controladores VGA 8 2.1 Instalar o controlador VGA 8 2.2 Desinstalar o controlador VGA 9 3. Utilitário ASUS GPU Tweak 10 3.1 Instalar o ASUS GPU Tweak 10 3.2 Desinstalar o ASUS GPU Tweak 11 4. Utilitário ASUS APRP 12 4.1 Instalar o ASUS APRP 12 4.2 Desinstalar o ASUS APRP 13 5. Utilitário ASUS Streaming 14 5.1 Instalar o ASUS Streaming 14 5.2 Desinstalar o ASUS Streaming 15 6. Outras informações 16 6.1 Pesquisar o CD de suporte 16 6.2 Informação de Contacto 16 6.3 Ver o ficheiro readme 17 Apêndice: Resolução de problemas básicos 18

Avisos

DECLARAÇÃO da FCC (Comissão Federal de Comunicações)

Este dispositivo é compatível com o Artigo 15 das regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências prejudiciais e
• Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

Este equipamento foi testado e é compatível com os limites estipulados para um dispositivo digital da Classe B, segundo o Artigo 15 das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável proteção contra interferências prejudiciais na instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode interferir prejudicialmente com as comunicações via rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Caso este equipamento cause interferências prejudiciais à receção via rádio ou televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador deve tentar corrigir a interferência adotando uma ou mais das seguintes medidas:

Reorientar ou deslocar a antena recetora. - Aumentar a separação entre o equipamento e o dispositivo recetor. - Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o dispositivo recetor está ligado. - Consultar o fornecedor ou um técnico de rádio/TV qualificado se precisar de ajuda.

É obrigatória a utilização de cabos blindados na ligação do monitor à placa gráfica de forma a garantir a compatibilidade com as regras da FCC. As alterações ou modificações a esta unidade não expressamente aprovadas pela entidade responsável pela conformidade podem invalidar a autoridade do uso do equipamento.

Declaração do Departamento Canadiano de Comunicações

Este dispositivo digital não excede os limites estipulados para um dispositivo da Classe B, no que toca às emissões de ruídos radioelétricos a partir de dispositivos digitais, tal como estipulado nos Regulamentos de Interferência Radioelétrica do Departamento Canadiano de Comunicações.

Este dispositivo digital de Classe B é compatível com o regulamento canadiano ICES-003.

REACH

Cumprindo o quadro regulamentar REACH (Registo, Avaliação, Autorização e Restrição dos Produtos Químicos), divulgamos as substâncias químicas incluídas nos nossos produtos no Web site ASUS REACH em HYPERLINK "http://green.asus.com/english/REACH.htm".

Aviso da Macrovision Corporation relativamente a este produto

Este produto inclui tecnologia de proteção de direitos de autor protegida por registo de determinadas patentes dos E.U.A. e outros direitos sobre propriedade intelectual da Macrovision Corporation e de outros proprietários de direitos. A utilização desta tecnologia de proteção de direitos de autor tem de ser autorizada pela Macrovision Corporation, destinando-se apenas a utilização doméstica e a outras utilizações de visualização limitada, exceto em caso de autorização concedida pela Macrovision Corporation. É proibida a engenharia inversa ou a desmontagem.

Normas de segurança

Segurança elétrica

• Ao adicionar/remover dispositivos do sistema, garanta que os cabos de alimentação dos dispositivos estão desligados antes dos cabos de sinal serem ligados. Se possível, desligue todos os cabos de energia existentes no sistema antes de adicionar um dispositivo.
• Garanta que a fonte de alimentação está configurada para a voltagem correta na sua área. Se não tem a certeza de qual a voltagem da tomada elétrica que está a usar, contacte a sua companhia elétrica.
• Se a fonte de alimentação estiver avariada, não tente arranjá-la. Contacte um técnico qualificado ou o seu vendedor.

Segurança no funcionamento

• Antes de instalar dispositivos na sua motherboard, leia atentamente todos os manuais que constam da embalagem.
• Antes de utilizar o produto, certifique-se de que todos os cabos estão corretamente ligados e de que os cabos de alimentação não estão danificados. Se detetar qualquer dano, contacte imediatamente o vendedor.
• Para evitar curto-circuitos, mantenha os clips, parafusos e agrafos afastados dos conectores, das ranhuras, das tomadas e dos circuitos.
• Evite locais com pó, húmidos e temperaturas extremas. Não coloque o produto em zonas onde este se possa molhar.
• Coloque o produto sobre uma superfície estável.
• Se detetar qualquer problema técnico no produto, contacte um técnico qualificado ou o vendedor.

Acerca deste guia

Convenções utilizadas neste guia

Para ter a certeza de que efectua determinadas tarefas correctamente, tome nota dos seguintes símbolos utilizados ao longo do manual.

ADVERTÊNCIA: Informação que evita ferimentos pessoais ao tentar concluir uma tarefa.

ATENÇÃO: Informação que evita danos ao nível dos componentes ao tentar concluir uma tarefa.

IMPORTANTE: Informação que DEVE seguir para concluir uma tarefa.

NOTA: Sugestões e informação adicional para o auxiliar a concluir uma tarefa.

Onde encontrar mais informação

Tenha em atenção os seguintes recursos para obter informação adicional e para actualizar o produto e o software.

1. Web sites da ASUS

Os web sites internacionais da ASUS fornecem informação actualizada sobre o hardware da ASUS e também sobre o software.

2. Documentação adicional

A embalagem do seu produto pode incluir documentação opcional, tal como garantias, que podem ser fornecidas pelo vendedor. Estes documentos não fazem parte da embalagem padrão.

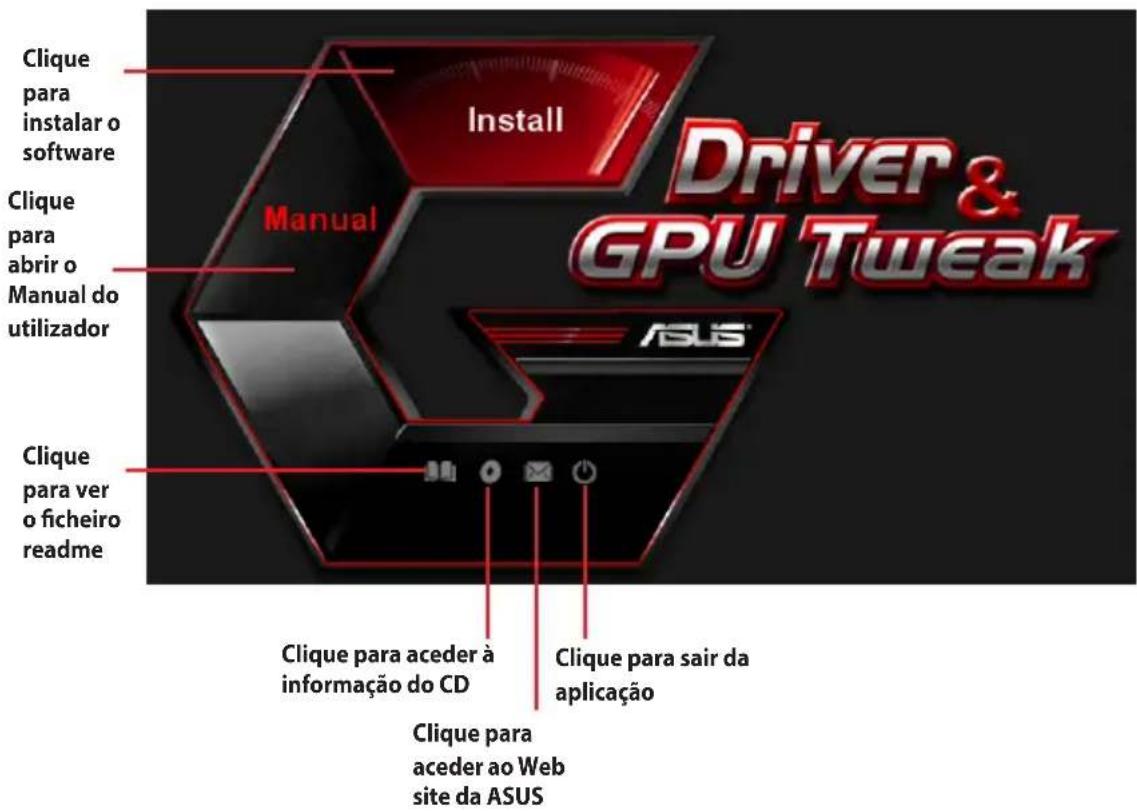

1. Informação do CD de suporte

O CD de suporte contém os controladores e utilitários que devem ser instalados no seu PC para a placa VGA. Clique nos ícones no menu principal do CD de suporte para obter informações de contacto da ASUS, navegar pelo conteúdo do CD, ou ver o ficheiro Leia-me.

• As imagens mostradas neste manual podem não corresponder exactamente ao modelo específico.
• Alguns itens do controlador e do utilitário que constam do CD de suporte aplicam-se apenas às placas VGA da ASUS.
• Pode necessitar de ter privilégios de administrador para instalar os controladores e utilitários. Consulte a documentação do seu Windows 8.1 / 8 / 7 / Vista para mais informações.
• O conteúdo do CD de suporte pode ser alterado em qualquer altura sem aviso prévio. Visite o site da ASUS (www.asus.com) para obter as atualizações.

Insira o CD na unidade óptica do computador. Se a Execução Automática estiver ativada, o Menu Principal será iniciado automaticamente.

Caso a função de execução automática NÃO esteja ativada no seu computador, procure o ficheiro UI.exe no CD de suporte. Faça duplo clique sobre UI.exe para executar o programa de instalação a partir do CD.

2. Controladores VGA

Um controlador VGA é um programa que faz com que o dispositivo funcione com o seu sistema operativo. Depois de instalar fisicamente a placa gráfica, utilize os métodos recomendados nesta secção para instalar, atualizar ou remover o controlador VGA.

Se estiver a substituir uma placa gráfica antiga por uma placa gráfica nova da ASUS, certifique-se de que remove o antigo controlador de visualização do seu sistema.

2.1 Instalar o controlador VGA

2.1.1 Instalar no Windows (32/64 bit)

Vista e Windows 8.1/8/7

Para instalar o controlador VGA para Windows 8.1 / 8 / 7 / Vista:

1. Introduza o CD de suporte na unidade óptica.

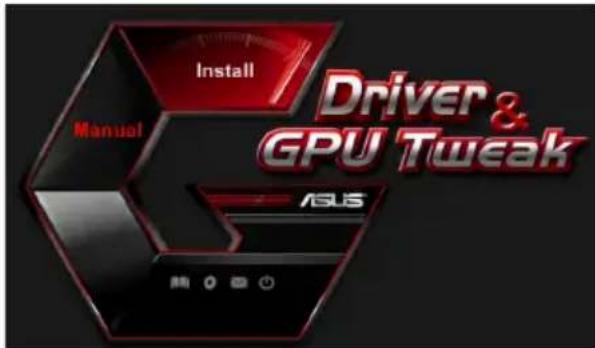

2. Se a Execução Automática estiver ativada, o menu principal é exibido automaticamente. Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.
3. No menu principal, clique em Install (Instalar).

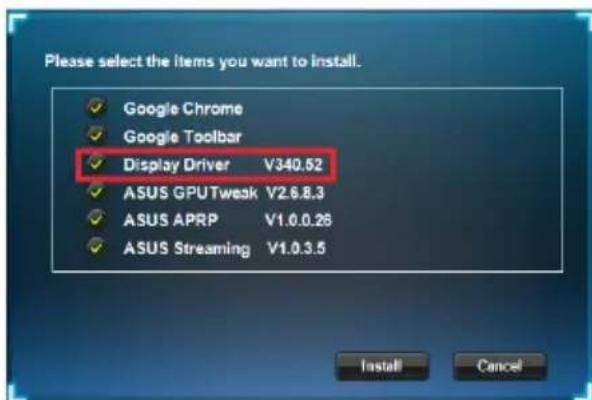

4. Selecione Display Driver (Controlador de visualização) e clique no botão Install (Instalar).
5. Quando a instalação estiver concluída, clique em OK para iniciar o Sistema.

2.2 Desinstalar o controlador VGA

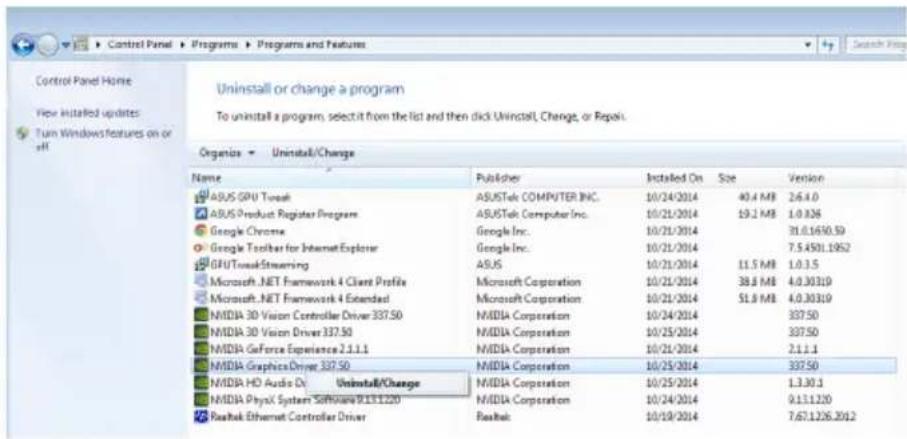

2.2.1 Remover os Windows 8.1/8/7/Vista:

Para remover o controlador VGA no Windows 8.1 / 8 / 7 / Vista:

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades, selecione o controlador da placa gráfica. Clique em Desinstalar.

3. Utilitário ASUS GPU Tweak

O utilitário ASUS GPU Tweak permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

3.1 Instalar o ASUS GPU Tweak

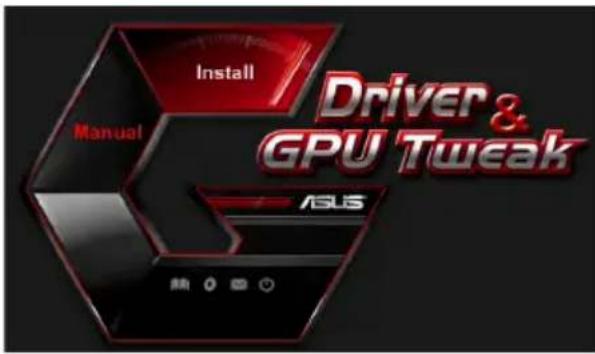

3.1.1 Instalar o ASUS GPU Tweak no Windows Vista e Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS GPU Tweak:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

1. Quando a instalação estiver concluída, clique em OK.

3.2 Desinstalar o ASUS GPU Tweak

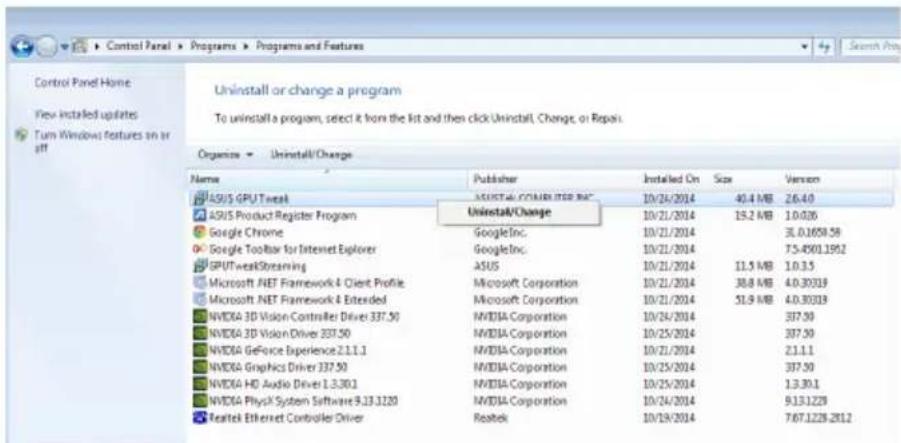

3.2.1 Remover o ASUS GPU Tweak no Windows 8.1/8/7/Vista

Para remover o ASUS GPU Tweak no Windows 8.1/8/7/Vista:

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades. Selecione ASUS GPU Tweak. Clique em Desinstalar.

4. Utilitário ASUS APRP

O utilitário ASUS APRP permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

4.1 Instalar o ASUS APRP

4.1.1 Instalar o ASUS APRP no Windows Vista e Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS APRP:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

1. Quando a instalação estiver concluída, clique em OK.

4.2 Desinstalar o ASUS APRP

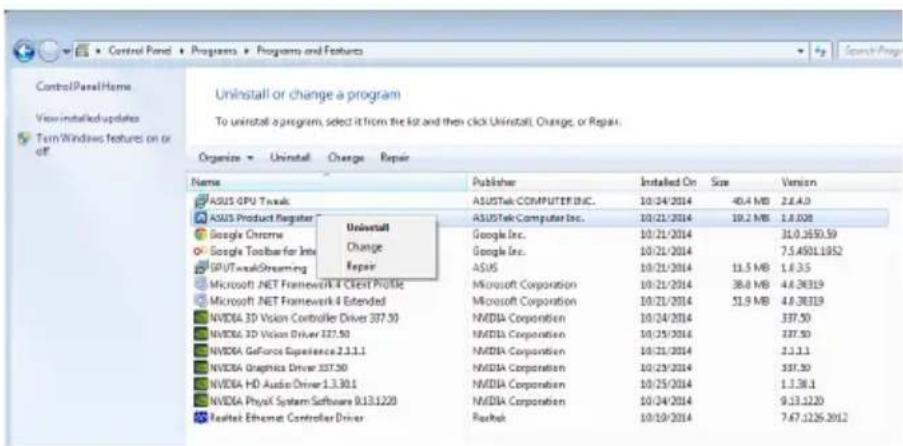

4.2.1 Remover o ASUS APRP no Windows 8.1/8/7/Vista

Para remover o ASUS APRP no Windows 8.1/8/7/Vista:

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS APRP. Clique em Uninstall (Desinstalar).

5. Utilitário ASUS Streaming

O utilitário ASUS Streaming permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

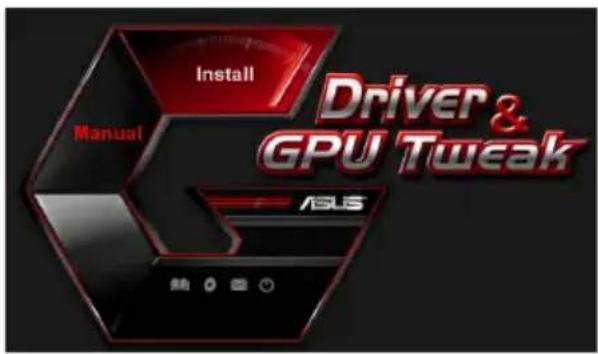

5.1 Instalar o ASUS Streaming

5.1.1 Instalar o ASUS Streaming no Windows Vista, Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS Streaming:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Install (Instalar).

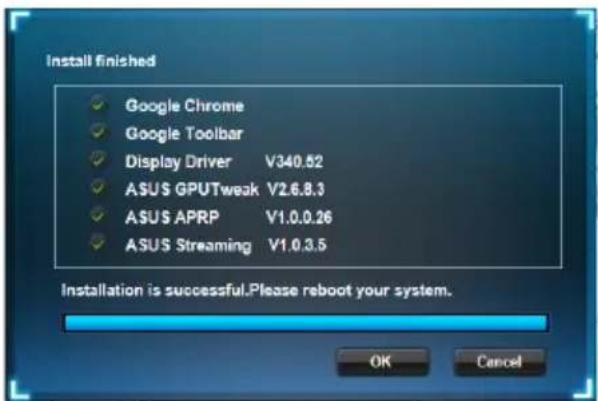

1. Quando a instalação estiver concluída, clique em OK.

5.2 Desinstalar o ASUS Streaming

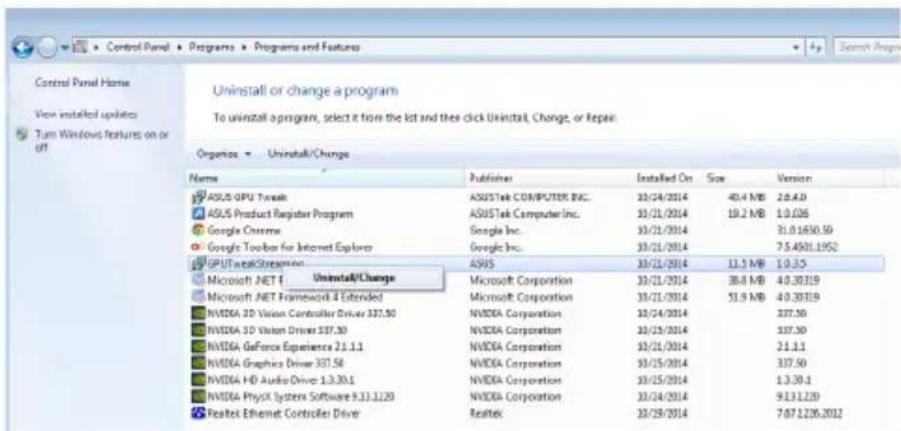

5.2.1 Remover o ASUS Streaming no Windows 8.1/8/7/Vista

Para remover o ASUS Streaming no Windows 8.1 / 8 / 7 / Vista:

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS Streaming. Clique em Uninstall (Desinstalar).

6. Outras informações

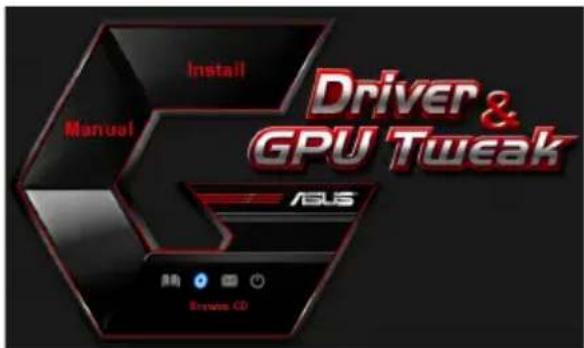

6.1 Pesquisar o CD de suporte

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

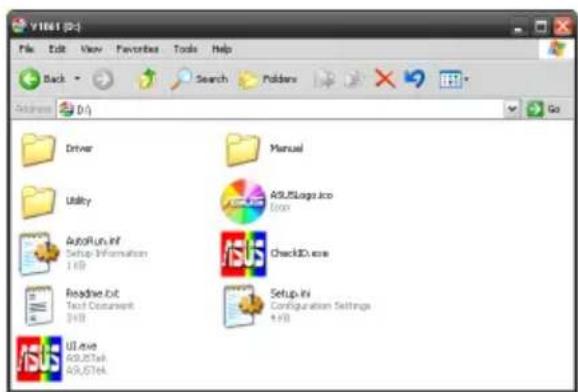

1. No menu principal, clique em Browse CD (Procurar no CD) para visualizar o conteúdo do CD.

6.2 Informação de Contacto

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal é exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Contact Us (Contacte-nos) para aceder ao Web site da ASUS para ver mais detalhes.

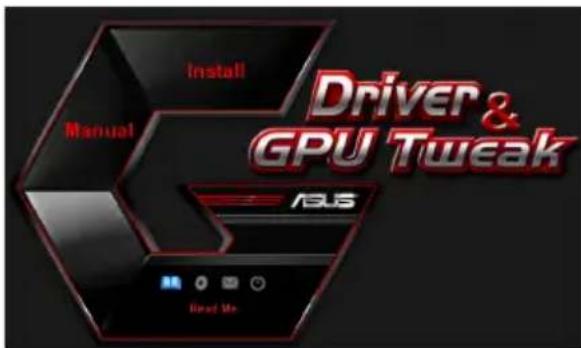

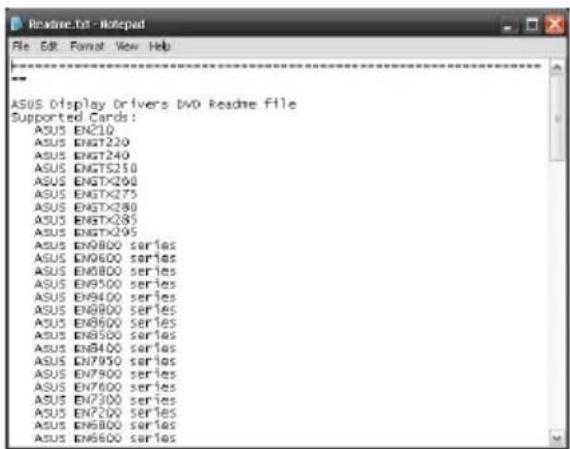

6.3 Ver o ficheiro readme

Para ver o ficheiro readme:

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Read me (Leia-me).

O ecrã seguinte mostra os contactos.

Apêndice: Resolução de problemas básicos

Se se deparar com qualquer uma das seguintes situações após a instalação da sua placa gráfica, experimente uma das seguintes soluções possíveis antes de recorrer à assistência técnica.

Problema	Não se vê nada antes instalação da plac.
Causa	A placatype não estar devidamente instalada.
Solução	Certifique-se de que a placatype está inclinada ou mal introduzida na ranhura.
Causa	O monitor pode não estar devidamente ligado.
Solução	Certifique-se de que o cabode sinal está devidamente ligado ao monitor e à placáGRAMática.
Causa	A sua placá gramífica não é suportada pela motherboard.
Solução	Consulte a documentação técnica que acompanha a motherboard e verífique as espécicasoes necessárias para a placá gramática (e.g. voltagem para a placá AGP)
Causa	A fonte de alimentação auxiliar da placá gramática não está ligada.
Solução	Certifique-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Alimentação insufiente.
Solução	Certifique-se de que a sua fonte de alimentação fornece pelo menos a alimentação minima necessária aoSYSTEMA.
Causa	Definições incorrectly doSYSTEMA de hardware da motherboard (p.ex. ligações do pailel de controlo doSYSTEMA).
Soluções	• Verifique se os cabos do pailel de controlo doSYSTEMA está corretoventamente ligados (p.ex., Interruption de energia, Reiniciência).• Verifique se o CPU, ventoinha do CPU e/ou DIMMs de memória está em boas condições e corretoamente ligados.
Problema	Balança da cor Incorrecto
Causa	A placatype não estar devidamente instalada.
Solução	Certificado-se de que a placatype está inclinada ou mal introduzida na ranhura
Causa	Os comandos do video podem não estar devidamente definidos.
Soluções	• Configure manualmente os comandos do video para as definições pretendidas.
	• Configure a resolution da sua placá grafica. (i.e. altere as Propriedades de visualização)
Causa	Pode existir um controlador da placá grafica não suportado instalado no seuSYSTEMA. Podem ocorrer conflitos com controladores de placas graficas de diferentes vendedores.
Soluções	• Remova quaisquer controladores da placá grafica que não sejam utilizesdo e que estejam instalados no seuSYSTEMA.
	• Instale o controlador da placá grafica que acontece acompanyha a sua placá grafica.
Causa	A fonte de alimentação auxiliar da placá grafica não está ligada.
Solução	Certificado-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Se o seu monitor utilizesconectores BNC, uma ou mais definições de ligation pode estar incorrectas.
Solução	Certificado-se de que todos os connectores BNC está devidamente ligados à respectiva porta.
Causa	A definição do software do monitor pode estar incorrecta.
Solução	Configure o software do monitor para as definiçõespretendidas.
	O monitor pode não estar devidamente ligado.
Causa	Certificado-se de que o cabo de sinal está devidamente ligado ao monitor e à placá grafica.
Solução
Problema	A imagem no éráPRESENTA-se distorcida.
Causa	O seu monitor não suportaa as definições de visualização pretendidas.
Solução	Certifique-se de que o seu monitor suportaa as definições de visualização pretendidas. Consulate a documentação técnica que acompanha o monitor.
Causa	A sua placagrárica não suportaa as definições pretendidas ao;nível do systema.
Solução	Certifique-se de que a sua placagrárica suportaa asdefinições de visualização pretendidas. Consulate aabela deespecificações que acompanha esta placagrárica.
Causa	Alguns ficheiros do controlador podem estar corrompidos.
Solução	Remova os controladores da placagrárica actual e reinstale-osa partir do CD de suporte.
Causa	Insufiente dissipação do calor no interior da caixa.
Soluções	Certifique-se de que a ventoinha da caixa, a CPU e odissipador de calor equipado com ventoinha, e/ou aventoinha da placagrárica da GPU está a functionarcorrectamente.
Causa	Overclock excessivo da memória GPU ou VGA.
Solução	Reponha as predefinições de frequência da memória GPU eVGA.

A existência de outros problemas pode estar relacionada com outras peças ou acessórios (i.e. motherboard, fonte de alimentação, LCD/CRT) do seu sistema.
