製品タイプ	グラフィックカード
ブランド	ASUS
モデル	STRIXR9390XDC38GD5GAMING
グラフィックスプロセッサ	AMD Radeon R9 390X
ビデオメモリ	8GB GDDR5
インターフェース	PCI Express 3.0 x16
最大解像度	4096 x 2160 ピクセル
コネクタ	1x DVI-D, 1x HDMI, 3x DisplayPort
推奨電源	750W
電源コネクタ	1x 8ピン + 1x 6ピン
寸法 (長さ x 幅 x 高さ)	30.5 x 14.5 x 4.5 cm
重量	約1.2kg
冷却	ASUS DirectCU III
ソフトウェア機能	ASUS GPU Tweak, ASUS Streaming
保証	3年間 (販売店による)
メンテナンスとクリーニング	圧縮空気での定期的な埃取り。湿気や極端な温度を避けてください。
安全	作業前には電源を抜いてください。冷却ケースを開けないでください。
交換部品と修理可能性	交換部品はありません。修理はASUS認定サービスでのみ可能です。
一般情報	取扱説明書はasus.comからダウンロード可能。テクニカルサポートはサイト経由。

よくある質問 - STRIXR9390XDC38GD5GAMING ASUS

ASUS STRIX R9 390X グラフィックカードの取り付け方法は？

マザーボードのPCIe x16スロットにカードを挿入し、電源コネクタ（8ピンと6ピン）を接続し、モニターを接続します。PCの電源を入れ、付属のCDまたはASUSのサイトからドライバーをインストールします。

このカードのドライバーはどこでダウンロードできますか？

最新ドライバーはAMDまたはASUSのサイトからダウンロードしてください。初期インストールにはサポートCDを使用します。ドライバーはカードの正常動作に必須です。

ASUS GPU Tweakを使ってカードをオーバークロックする方法は？

CDからGPU Tweakユーティリティをインストールします。起動し、GPUとメモリの周波数、必要に応じて電圧を調整します。温度を監視してください。過度なオーバークロックはカードを損傷する可能性があります。

インストール後に何も表示されない場合はどうすればいいですか？

カードがスロットにしっかり挿入されているか、電源コネクタが接続されているか、モニターがオンで接続されているかを確認します。別のケーブルやポートでテストします。それでも解決しない場合は、別のグラフィックカードで試して問題を切り分けてください。

グラフィックドライバーを完全にアンインストールする方法は？

コントロールパネル > プログラムと機能に移動し、AMDまたはASUSのドライバーを選択してアンインストールをクリックします。PCを再起動します。完全なアンインストールには、Display Driver Uninstaller (DDU) などのツールを使用してください。

R9 390Xにはどの電源が推奨されますか？

ASUSは最低750Wの電源を推奨し、2つの独立した+12Vレールが必要です。必要なPCIeコネクタ（8ピンと6ピン）があることを確認してください。

グラフィックカードのクリーニング方法は？

圧縮空気でファンとヒートシンクの埃を取り除いてください。静電気を発生させる可能性がある掃除機は避けてください。プリント基板には手で触れないでください。

このカードはWindows 10と互換性がありますか？

はい、このカードはWindows 10と互換性があります。最適な互換性のために、AMDまたはASUSのサイトから最新のドライバーをダウンロードしてください。

グラフィックカードの温度を確認する方法は？

ASUS GPU TweakユーティリティまたはMSI Afterburnerなどのサードパーティ製ソフトウェアを使用してください。通常の動作温度は負荷に応じて40～80°Cです。

このカードはCrossFireに対応していますか？

はい、R9 390XはCrossFireに対応しています。CrossFireブリッジ（別売）を使用して2枚のカードを接続し、ゲームパフォーマンスを向上させることができます。マザーボードと電源が対応していることを確認してください。

使用説明書 STRIXR9390XDC38GD5GAMING ASUS

4.1 華碩APRPのインストール 11 4.2 華碩APRPのアンインストール 12

4.1 华硕APRP的安装 11 4.2 华硕APRP的卸载 12

トーナリティ

ユーザーガイド

J9733

第3版

2014年9月

本書の内容は、ASUSTeK Computer Inc.（ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの登録、他言語への翻訳などを行うことはできません。

以下の場合には、保証やサービスを受けることができない場合があります。

(1) ASUSが明記した方法以外で修理、改造、交換を行った場合。(2) 製品のシリアル番号が読み取れない状態、または欠落している場合。

ASUSは、本マニュアルにおいて、明示の有無にかかわらず、いかなる保証も行いません。ASUSの責任者、従業員、代理人は、本書の記述および本製品に起因するいかなる損害（利益の損失、ビジネスチャンスの喪失、データの損失、業務の中断などを含む）に対して、その可能性を事前に指摘されていたかどうかにかかわらず、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供されるものです。また、予告なく内容を変更することがあります。その変更についてASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正確な内容について、ASUSは責任を負いません。

本マニュアルに記載されている製品名および企業名は、登録商標または著作権として登録されている場合がありますが、本書は識別、説明、およびユーザーの便宜のために使用されており、それらの権利を侵害する意図はありません。

目次

注意事項 4 安全上の注意 5 6

1. サポートCD情報
2. 8

2.1 グラフィックカードドライバをインストールする 8 2.2 グラフィックカードドライバを削除する 9

1. ASUS GPU Tweak ユーティリティ ..... 10

3.1 ASUS GPU Tweakをインストールする 10 3.2 ASUS GPU Tweakを削除する 11

1. ASUS APRP 12

4.1 ASUS APRPをインストールする 12 4.2 ASUS APRPを削除する 13

1. ASUS Streaming 14

5.1 ASUS Streamingをインストールする 14 5.2 ASUS Streamingを削除する 15

1. その他の情報 16

6.1 サポートCDを参照する 16 6.2 コンタクトインフォメーション 16 6.3 Readme ファイルを見る 17

付録：トラブルシューティング 18

注意

・本製品の取り付けや取り外しを行う際は、必ずコンピュータの電源ケーブルをコンセントから抜いてください。お客様の取り付け方法に問題があった場合の故障や破損に関して、弊社は一切の責任を負いません。・電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために、電源装置の電圧選択スイッチがお住まいの地域の電圧と一致しているかを必ず確認してください。お住まいの地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。・電源装置が故障した場合は、ご自分で修理・分解をせず、各メーカーや販売店に相談してください。

操作上の注意

・作業を行う前に、本製品パッケージに付属のマニュアル及び取り付ける部品のマニュアルを全て熟読してください。・電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また、電源コードの損傷がないか確認してください。・各ポートやコネクタ、回路基板に金属の落ち込みがないか確認してください。・埃・湿気・高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。・本製品は安定した場所に設置してください。・本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となります。修理は弊社修理センターまたは販売代理店にご依頼ください。

このマニュアルについて

本書には、製品を安全に使っていただき、お客様や他の人々の危害や財産の損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよく理解した上で本文をお読みください。

警告：作業者が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意：ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

ヒント：製品を使いやすくするための情報や補足の説明を記載しています。

製品情報

1. ASUSオフィシャルサイト (http://www.asus.com/)

多言語に対応した弊社ウェブサイトで、製品のアフター情報やサポート情報をご確認いただけます。

1. 追加ドキュメント

パッケージ内容によっては、追加のドキュメントが同梱されている場合があります。注意事項や購入店・販売店などが追加された最新情報です。それらは、本書がサポートする範囲には含まれていません。

・本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。予めご了承ください。・添付CDに収録されている内容は製品やバージョンによって異なります。

1. サポートCD情報

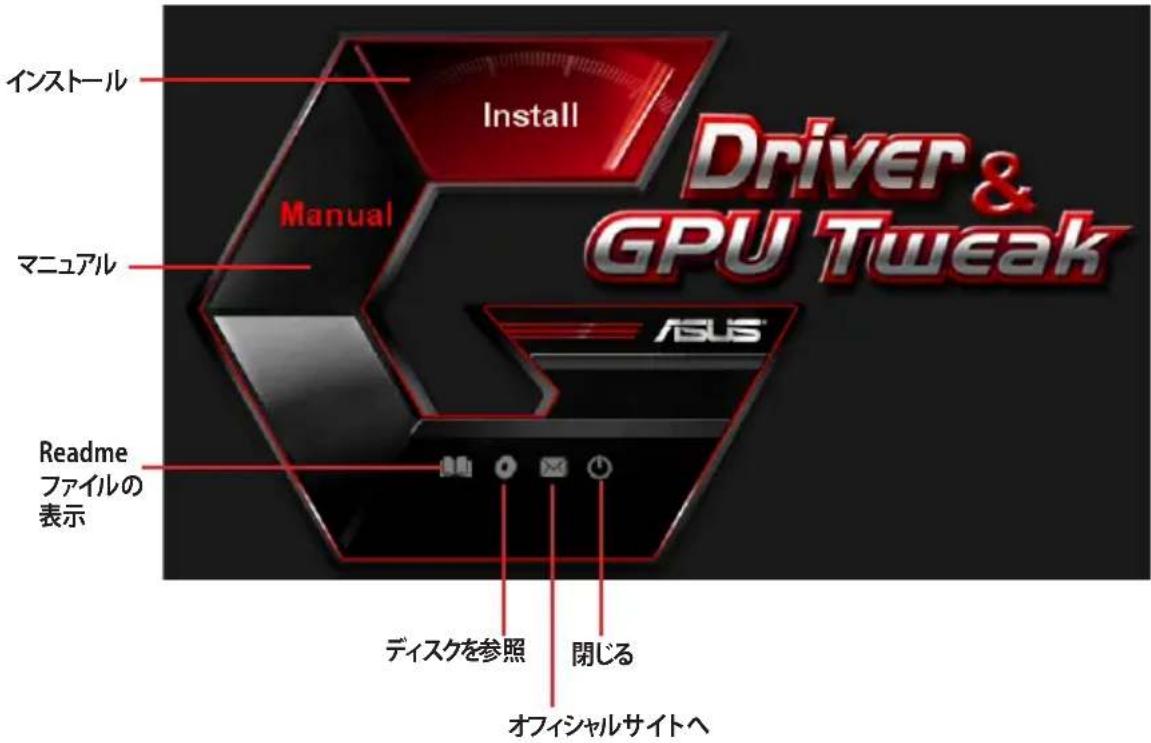

製品に付属のサポートCDには、グラフィックスドライバーやデリバープログラムなどが収録されています。各アイコンをクリックすると、特定のアクションを実行することができます。

サポートCDに収録されているグラフィックスドライバーやユーティリティをインストールする際に「管理者権限」が必要な場合があります。詳細については、お使いのオペレーティングシステムのマニュアル、またはシステム管理者に確認してください。サポートCDの収録内容は、製品改善のため予告なく変更する場合があります。最新情報はASUSオフィシャルサイトをご覧ください。

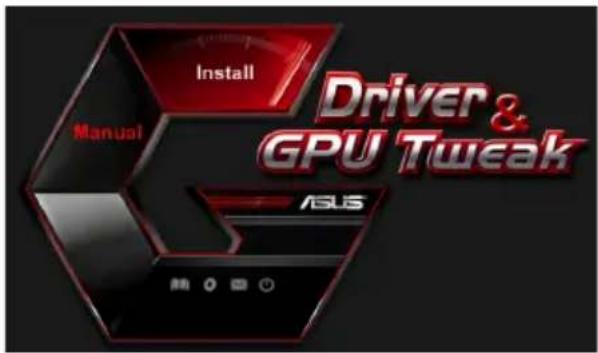

CDを光学ドライブに挿入します。自動実行機能（オートラン）が有効の場合は、メニュー画面が表示されます。

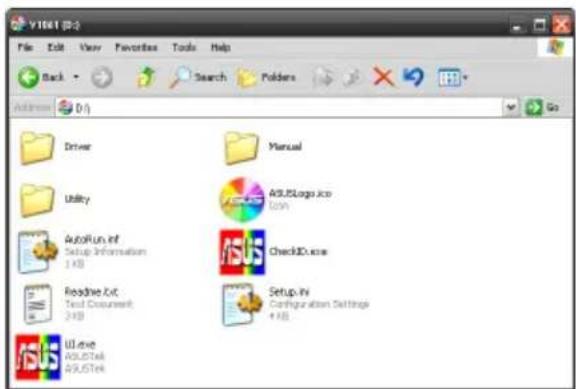

自動実行機能が有効でない場合は、サポートCDを開き、ルートディレクトリの「UI.exe」を実行すると、メニュー画面を表示することができます。

2. ドライバ

GrFfIeKsDIAIbIaIeは取付のためのケーブルを使用可能なケーブル取付の後。格FfIeKsDIAIbIaIeの不ST-およびANINST-

他社のビデオカードや古いビデオカードから交換する場合は、あらかじめインストールされているドライバーをアンインストールしてから、新しいドライバーをインストールしてください。

2.1 ドライバをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。
3. メニュー画面の「Install」をクリックします。

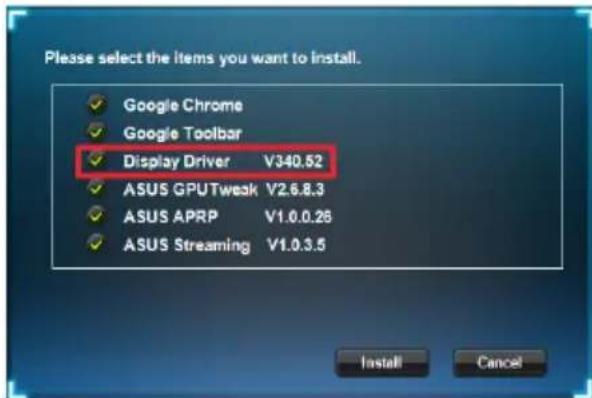

4. 「Display Driver」にチェックが入っていることを確認し「Install」をクリックし、グラフィックスドライバーのインストールを開始します。

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバーニングには、ドライバーの一部が必須な場合があります。ドライバーにはインターネット接続が必要です。

2.2 ドライバーを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタートボタンを押しながら を押し、コマンドと検索一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。

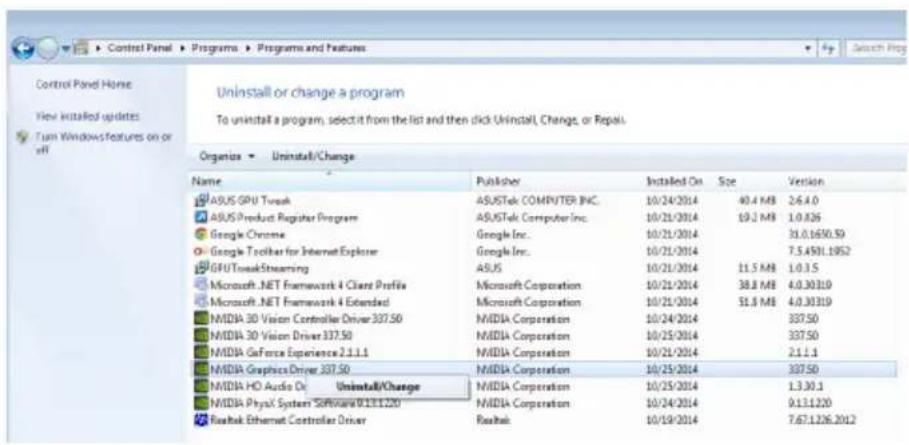

2. システムにインストールされている「NVIDIA グラフィックス ドライバー」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

3. ASUS GPU Tweak ユーティリティ

ASUS GPU TweakはASUS製ビデオカードの状態を詳細に表示し、細かなオーバークロック設定を可能にする、techPowerUpの「GPU-Z」をご使用のハードウェアモニター&オーバークロックツールです。

3.1 ASUS GPU Tweakをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

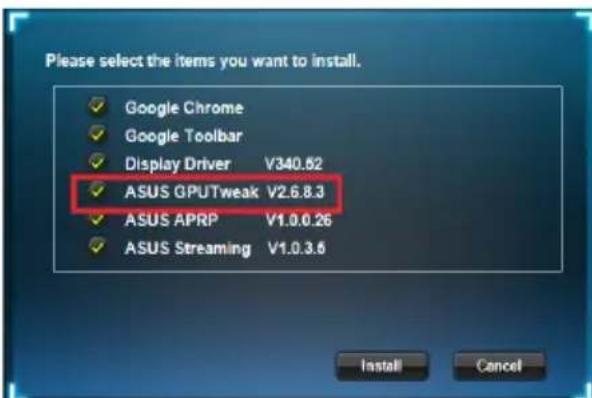

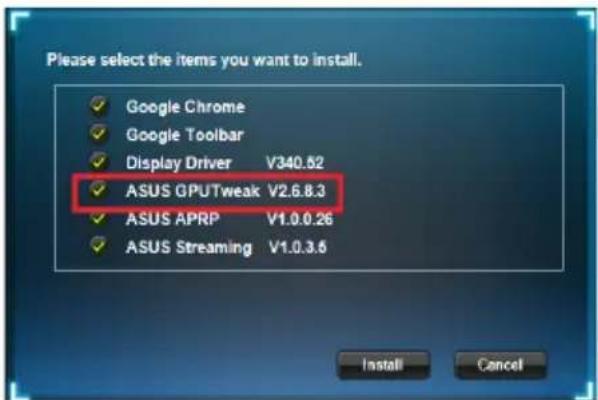

2. 「ASUS GPU Tweak」にチェックが付いていることを確認して「Install」をクリックし、ユーティリティのインストールを開始します。
3. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバーニングによるは、システムのドライバが必須な場合があります。ドライバにはイーサネット接続が必要です。

3.2 ASUS GPU Tweakを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタートボタンを押しながらWindowsキーを押し、コマンドと設定の一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。

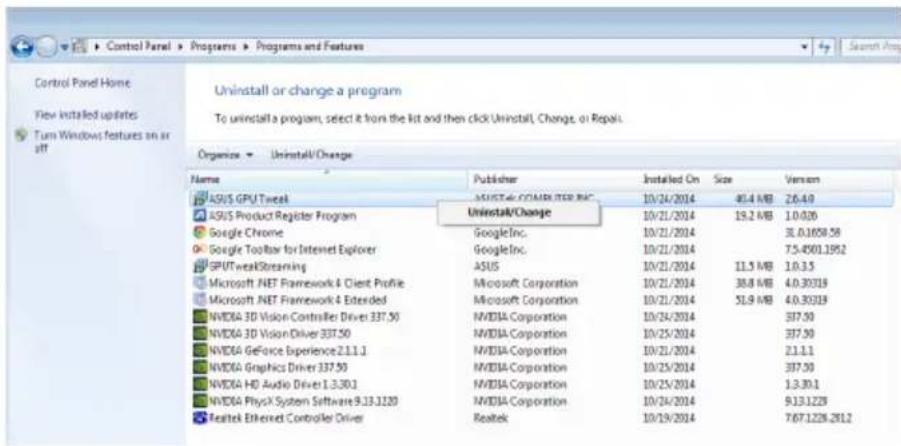

2. システムにインストールされている「ASUS GPU Tweak」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

4. ASUSAPRP

ASUSAPRP(ASUSProductRegisterProgram)は、ASUS製品登録プログラムです。迅速かつ簡単にASUSアカウント登録と購入製品の製品登録を行うことができます。

4.1 ASUSAPRPをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

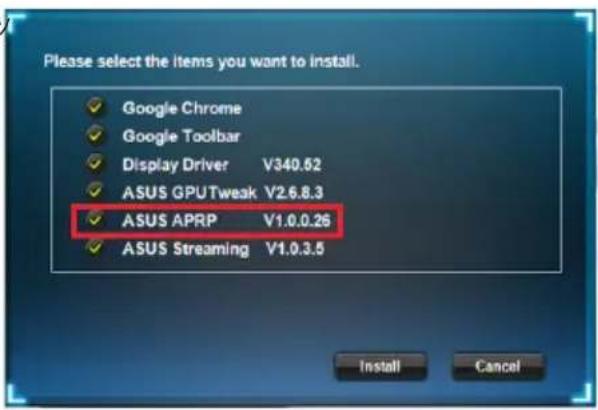

1. メニュー画面の「Install」をクリックしてください。 4.「ASUSAPRP」にチェックが付いていることを確認し「Install」をクリックし、ユーティリティのインストールを開始します。

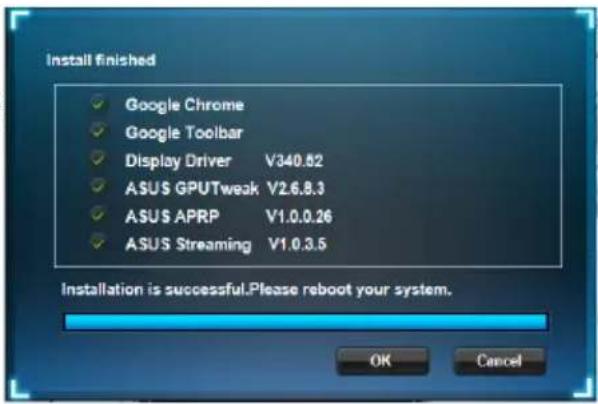

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

4.2 ASUSAPRPの削除

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: キーボードのWindowsキーを押して、スタート画面から「コントロールパネル」を開き、「プログラムのアンインストール」を選択します。

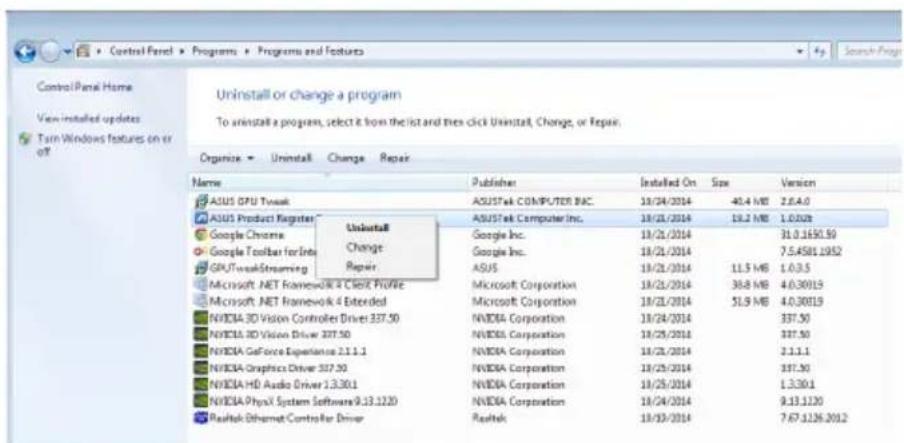

2. システムにインストールされている「ASUS Product Register Program」を選択します。
3. 「アンインストール」または「アンインストールと変更」を選択します。
4. コンピューターを再起動します。

5. ASUS Streaming

ASUS Streaming (GPU Tweak Streaming)は、ゲーム画面やWebカメラの入力など、複数のソースをストリーミング配信するための機能です。

5.1 ASUS Streamingをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が無効な場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

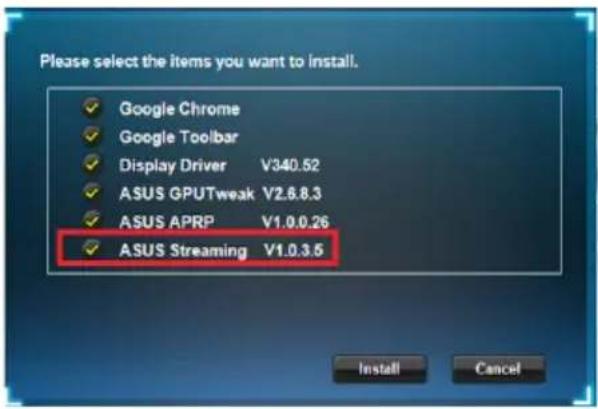

2. 「ASUS Streaming」にチェックが入っていることを確認し、「Install」をクリックして、ユーティリティのインストールを開始します。

1. インストール完了後、再起動を促す表示が出たら「OK」をクリックし、Windowsを再起動します。

5.2 ASUS Streamingを削除する

手順

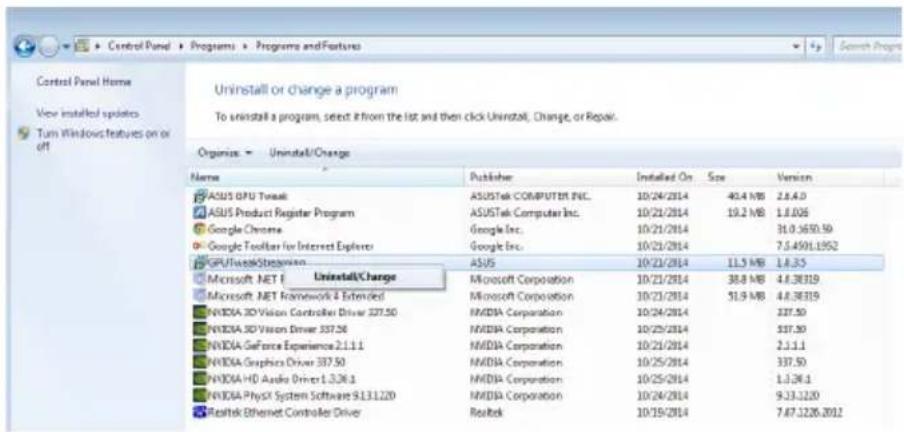

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面から、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 3. システムにインストールされているプログラムを選択します。 4. 「アンインストール」または「アンインストールと変更」を選択します。 5. メニューを再起動してください。

6. その他の情報

6.1 サポートCDを参照する

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Browse CD」アイコンをクリックします。

6.2 コンタクトインフォメーション

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。
3. メニュー画面の「Contact US」アイコンをクリックするとウェブブラウザが起動し、ASUSのホームページが表示されます。

*コンタクトインフォメーションを利用するにはインターネット接続が必要です。

6.3 Readme ファイルを見る

手順

1. CDを光学ドライブに挿入してください。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サブ①を参照し「UI.exe」を実行してください。

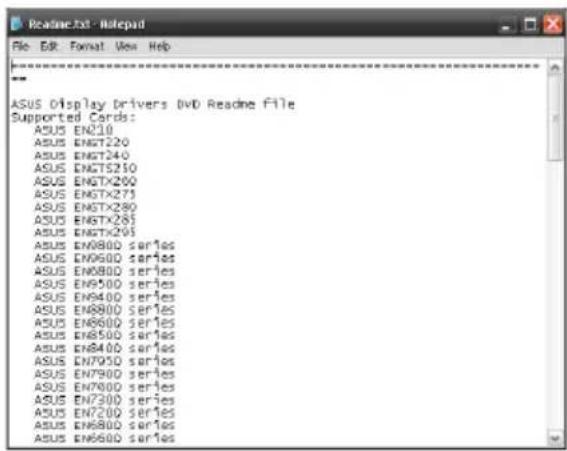

1. メニュー画面の「Read Me」アイコンをクリックするとテキストエディタが起動し、Read Meファイルをご覧いただけます。

付録: トラブルシューティング

ドライバーの取付後に問題が発生した場合は、販売代理店やサポートセンターに連絡する前に、次のことを確認してください。

問題力一下を取り付けたが画面に何も表示いたします
原因 解决方法	ビデカ一下が正しく取り付けますてない。 マダーリリドのPCI Express スロットに对て、傾ないようにビデカ一下を水平に取り付ける。
原因 解决方法	モニタ一が正しく取り付けますてない。 デイス克莱フムがモニタ一とビデカ一下に正しく接続いたします。
原因 解决方法	ビデカ一下がマダーリリドと互換性:NO。 マダーリリドのテクカルドキメンでビデカ一下に閲るシラム要件を確認する。(例:AGP動作電圧哪家)
原因 解决方法	ビデカ一下に補助電源が接続いたします。 補助電源ケーツルが電源装置とビデカ一下に正しく接続いたします。
原因 解决方法	電源が不足くださいます。 コンピューナーの総消費電力に対て電源装置の電源容量が十分uableご上ご確認いたします。
原因 解决方法	ハーニアデバイスが正しく取り付けますて:NO。 •CPUやモリーフマダーリドに正しく取り付けiatesわいは令わい。
問題色彩のバーニスが悪い
原因 解決方法	ビデカカは正しに取り付けraidない。 マダローボーツのPCI Express スロットに対て、傾ないようにビデカカは水平に取り付ける。
原因 解決方法	モニタ一出力の設定が正し不出来。 ·ビデカカはコntonローツルバネルで設定を変更する。 ·画面のプロバテローどら画面の解像度を変更する。
原因 解決方法	インストーリルたガラフィックスローがビデカカは サポーツしおない。たかは異なんだンダーのガラフィック ドライローによる衝突が発生してる。 ·現在取り付けいい的是リフロー用以外のガラフィックス ライローを通過アングスローする。 ·ビデカカは付属するサポーツCDからガラフィックス ローツローをインストーリルする。
原因 解決方法	ビデカカは補助電源が接続得很好ない。 補助電源ケーツルが電源装置とビデカカは正しに接続 さて以上的とを確認する。
原因 解決方法	モニタ一が正しに取り付けraidない。(BNC入力端子) BNCガラフィックはリフローが対応する端子に正しに接続得很好 て以上的とを確認する。
原因 解決方法	モニタ一の設定が正し不出来。 モニタ一の設定を変更する。
原因 解決方法	モニタ一が正しに取り付けraidない。 ガラフィックはリフローがモニタ一とビデカカは正しに接 続得很好以上的とを確認する。
問題画像が乱る
原因	モニタ一が対応,Noい。
解決方法	モニタ一に付属する取扱説明書ptoideモニタ一の仕様・対応を確認する。
原因	ビデカカフは対応,Noい。
解決方法	才FIISCHILSATIDOKD仕務・対応を確認する
原因	ダラフィックスドリバ一が破損,Noい。
解決方法	現在インストーリてるガラフィックスドリバ一をアな インストーリル、サポーツCDからガラフィックスドリバ一 を再インストーリルする。
原因	CONPUNUERATUNOMI温度が上昇,Noい。
解決方法	CPUクレーバ、ケ罗斯フAN、ビデカカフの冷却フ が正しく動作するとを確認する。 CONPUNUERATUNOMI通気孔が物や埃で塞か%/等.No と確認する。
原因	ビデカカフのGPUやビデ才MOMI一を才一ハーロック てる。
解決方法	設定を初期値に適用。

その他の問題は、他のハードウェアやアクセサリに起因する問題の可能性があります。(例: マザーボード、電源装置、モニター)

Windows Vista & Windows® 8.1/8/7 用 VGA ドライバーを取り付けてください。

2.2 VGA 1

2.2.1 Windows® 8.1/8/7/Vista® VGA ドライバー

Autorun（自動実行）は、製造元のデバイスドライバーをインストールするために使用されます。

1. 使用許諾契約書（EULA）に同意し、[Next] をクリックして続行します。

6.3 ReadMe 日本語版

readme

1. サポートCDを光学ドライブに挿入します。
