STRIXR9390XDC38GD5GAMING - Placa gráfica ASUS - Manual de utilização gratuito

Tipo de produto	Placa de vídeo
Marca	ASUS
Modelo	STRIXR9390XDC38GD5GAMING
Processador gráfico	AMD Radeon R9 390X
Memória de vídeo	8 GB GDDR5
Interface	PCI Express 3.0 x16
Resolução máxima	4096 x 2160 pixels
Conectores	1x DVI-D, 1x HDMI, 3x DisplayPort
Fonte de alimentação recomendada	750 W
Conectores de alimentação	1x 8 pinos + 1x 6 pinos
Dimensões (C x L x A)	30.5 x 14.5 x 4.5 cm
Peso	Aproximadamente 1.2 kg
Resfriamento	ASUS DirectCU III
Recursos de software	ASUS GPU Tweak, ASUS Streaming
Garantia	3 anos (conforme revendedor)
Manutenção e limpeza	Limpeza regular com ar comprimido. Evitar umidade e temperaturas extremas.
Segurança	Desligar a alimentação antes de manusear. Não abrir o gabinete do resfriamento.
Peças de reposição e reparabilidade	Não há peças de reposição. Reparos apenas por serviço autorizado ASUS.
Informações gerais	Manual disponível para download em asus.com. Suporte técnico através do site.

Perguntas frequentes - STRIXR9390XDC38GD5GAMING ASUS

Como instalar a placa de vídeo ASUS STRIX R9 390X?

Insira a placa no slot PCIe x16 da sua placa-mãe, conecte os conectores de alimentação (8 pinos e 6 pinos), e conecte o monitor. Ligue o PC e instale o driver a partir do CD fornecido ou do site da ASUS.

Onde posso baixar o driver desta placa?

Baixe o driver mais recente do site da AMD ou da ASUS. Use o CD de suporte para a instalação inicial. O driver é essencial para o funcionamento correto da placa.

Como usar o ASUS GPU Tweak para fazer overclock na minha placa?

Instale o utilitário GPU Tweak a partir do CD. Inicie-o, ajuste as frequências do GPU e da memória, e a tensão se necessário. Monitore as temperaturas. Overclocking excessivo pode danificar a placa.

O que fazer se não aparecer nenhuma imagem após a instalação?

Verifique se a placa está bem encaixada no slot, se os conectores de alimentação estão conectados, se o monitor está ligado e conectado. Teste com outro cabo ou porta. Se nada funcionar, tente com outra placa de vídeo para isolar o problema.

Como desinstalar completamente o driver gráfico?

Vá ao Painel de Controle > Programas e Recursos, selecione o driver AMD ou ASUS e clique em Desinstalar. Reinicie o PC. Para uma desinstalação limpa, use uma ferramenta como Display Driver Uninstaller (DDU).

Qual fonte de alimentação é recomendada para a R9 390X?

A ASUS recomenda uma fonte de alimentação de 750W no mínimo, com dois trilhos de +12V distintos. Certifique-se de que ela possui os conectores PCIe necessários: um de 8 pinos e um de 6 pinos.

Como limpar a placa de vídeo?

Use ar comprimido para remover a poeira dos ventiladores e do radiador. Evite aspirador de pó que pode gerar eletricidade estática. Não toque nos circuitos impressos com as mãos.

Esta placa é compatível com Windows 10?

Sim, a placa é compatível com Windows 10. Baixe os drivers mais recentes do site da AMD ou da ASUS para compatibilidade ideal.

Como verificar a temperatura da minha placa de vídeo?

Use o utilitário ASUS GPU Tweak ou um software de terceiros como MSI Afterburner. As temperaturas normais de operação estão entre 40 e 80°C dependendo da carga.

A placa suporta CrossFire?

Sim, a R9 390X suporta CrossFire. Você pode conectar duas placas com uma ponte CrossFire (não incluída) para melhorar o desempenho em jogos. Certifique-se de que sua placa-mãe e sua fonte de alimentação suportam.

MANUAL DE UTILIZADOR STRIXR9390XDC38GD5GAMING ASUS

Controladores e Utilitários

Guia de instalação do software

PG9733

Terceira edição

Setembro 2014

Copyright © 2014 ASUSTeK COMPUTER INC. Reservados todos os direitos.

Nenhuma parte deste manual, incluindo os produtos e software nele descritos, pode ser reproduzida, transmitida, transcrita, armazenada em sistema de recuperação, ou traduzida para outro idioma por qualquer forma ou por quaisquer meios, exceto a documentação mantida pelo comprador como cópia de segurança, sem o consentimento expresso e por escrito da ASUSTeK COMPUTER INC. ("ASUS").

A garantia do produto ou a manutenção não está alargada se: (1) o produto for reparado, modificado ou alterado, a não ser que tal reparação, modificação ou alteração esteja autorizada por escrito pela ASUS; ou (2) caso o número de série do produto tenha sido apagado ou esteja danificado.

A ASUS FORNECE ESTE MANUAL "TAL COMO ESTÁ" SEM QUALQUER TIPO DE GARANTIA, QUER EXPRESSA QUER IMPLÍCITA, INCLUINDO MAS NÃO LIMITADA ÀS GARANTIAS IMPLÍCITAS OU CONDIÇÕES DE PRÁTICAS COMERCIAIS OU ADEQUABILIDADE PARA UM DETERMINADO FIM. EM CIRCUNSTÂNCIA ALGUMA PODERÁ A ASUS, SEUS DIRETORES, OFICIAIS, EMPREGADOS OU AGENTES SEREM RESPONSABILIZADOS POR QUAISQUER DANOS INDIRETOS, ESPECIAIS, ACIDENTAIS OU CONSEQUENTES (INCLUINDO DANOS PELA PERDA DE LUCROS, PERDA DE NEGÓCIO, PERDA DE UTILIZAÇÃO OU DE DADOS, INTERRUPÇÃO DA ATIVIDADE, ETC.) MESMO QUE A ASUS TENHA SIDO ALERTADA PARA A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS, RESULTANTES DE QUALQUER DEFEITO OU ERRO NESTE MANUAL OU NO PRODUTO.

AS ESPECIFICAÇÕES E INFORMAÇÕES CONTIDAS NESTE MANUAL SÃO FORNECIDAS APENAS PARA FINS INFORMATIVOS E ESTÃO SUJEITAS A ALTERAÇÃO EM QUALQUER ALTURA SEM AVISO PRÉVIO, NÃO CONSTITUINDO QUALQUER OBRIGAÇÃO POR PARTE DA ASUS. A ASUS NÃO ASSUME QUALQUER RESPONSABILIDADE POR QUAISQUER ERROS OU IMPRECISÕES QUE POSSAM APARECER NESTE MANUAL, INCLUINDO OS PRODUTOS E SOFTWARE NELE DESCRITOS.

Os produtos e nomes de empresas que constam neste manual são utilizados apenas para fins de identificação ou de explicação e para benefício do utilizador, não existindo qualquer intenção de violação da lei.

Índice

Avisos 4 Normas de segurança 5 Acerca deste guia 6 Convenções utilizadas neste guia 6 Onde encontrar mais informação 6 1. Informação do CD de suporte 7 2. Controladores VGA 8 2.1 Instalar o controlador VGA 8 2.2 Desinstalar o controlador VGA 9 3. Utilitário ASUS GPU Tweak 10 3.1 Instalar o ASUS GPU Tweak 10 3.2 Desinstalar o ASUS GPU Tweak 11 4. Utilitário ASUS APRP 12 4.1 Instalar o ASUS APRP 12 4.2 Desinstalar o ASUS APRP 13 5. Utilitário ASUS Streaming 14 5.1 Instalar o ASUS Streaming 14 5.2 Desinstalar o ASUS Streaming 15 6. Outras informações 16 6.1 Pesquisar o CD de suporte 16 6.2 Informação de Contacto 16 6.3 Ver o ficheiro readme 17 Apêndice: Resolução de problemas básicos 18

Avisos

DECLARAÇÃO da FCC (Comissão Federal de Comunicações)

Este dispositivo está em conformidade com o Artigo 15 das regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências prejudiciais e
• Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

Este equipamento foi testado e está em conformidade com os limites estabelecidos para um dispositivo digital da Classe B, de acordo com o Artigo 15 das Regras da FCC. Estes limites foram concebidos para proporcionar uma proteção razoável contra interferências prejudiciais em instalações residenciais. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que a interferência não ocorra em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a interferência por uma ou mais das seguintes medidas:

Reorientar ou reposicionar a antena receptora. - Aumentar a separação entre o equipamento e o receptor. - Conectar o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado. - Consultar o fornecedor ou um técnico experiente em rádio/TV para obter ajuda.

É obrigatório o uso de cabos blindados na conexão do monitor à placa gráfica para garantir a conformidade com as regras da FCC. Alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário de operar o equipamento.

Declaração do Departamento Canadense de Comunicações

Este dispositivo digital não excede os limites estabelecidos para um dispositivo digital Classe B para emissões de ruído de rádio, conforme estabelecido nos Regulamentos de Interferência de Rádio do Departamento Canadense de Comunicações.

Este dispositivo digital Classe B está em conformidade com o regulamento canadense ICES-003.

REACH

Em conformidade com o quadro regulamentar REACH (Registo, Avaliação, Autorização e Restrição de Substâncias Químicas), divulgamos as substâncias químicas incluídas nos nossos produtos no site ASUS REACH em HYPERLINK "http://green.asus.com/english/REACH.htm".

Aviso da Macrovision Corporation relativo a este produto

Este produto inclui tecnologia de proteção de direitos de autor protegida por registro de determinadas patentes dos E.U.A. e outros direitos sobre propriedade intelectual da Macrovision Corporation e de outros proprietários de direitos. A utilização desta tecnologia de proteção de direitos de autor tem de ser autorizada pela Macrovision Corporation, destinando-se apenas a utilização doméstica e a outras utilizações de visualização limitada, exceto em caso de autorização concedida pela Macrovision Corporation. É proibida a engenharia inversa ou a desmontagem.

Normas de segurança

Segurança elétrica

• Ao adicionar/remover dispositivos do sistema, garanta que os cabos de alimentação dos dispositivos estão desligados antes dos cabos de sinal serem ligados. Se possível, desligue todos os cabos de energia existentes no sistema antes de adicionar um dispositivo.
• Garanta que a fonte de alimentação está configurada para a voltagem correta na sua área. Se não tem a certeza de qual a voltagem da tomada elétrica que está a usar, contacte a sua companhia elétrica.
• Se a fonte de alimentação estiver avariada, não tente arranjá-la. Contacte um técnico qualificado ou o seu vendedor.

Segurança no funcionamento

• Antes de instalar dispositivos na sua motherboard, leia atentamente todos os manuais que constam da embalagem.
• Antes de utilizar o produto, certifique-se de que todos os cabos estão corretamente ligados e de que os cabos de alimentação não estão danificados. Se detetar qualquer dano, contacte imediatamente o vendedor.
• Para evitar curto-circuitos, mantenha os clips, parafusos e agrafos afastados dos conectores, das ranhuras, das tomadas e dos circuitos.
• Evite locais com pó, húmidos e temperaturas extremas. Não coloque o produto em zonas onde este se possa molhar.
• Coloque o produto sobre uma superfície estável.
• Se detetar qualquer problema técnico no produto, contacte um técnico qualificado ou o vendedor.

Acerca deste guia

Convenções utilizadas neste guia

Para ter a certeza de que efectua determinadas tarefas correctamente, tome nota dos seguintes símbolos utilizados ao longo do manual.

ADVERTÊNCIA: Informação que evita ferimentos pessoais ao tentar concluir uma tarefa.

ATENÇÃO: Informação que evita danos ao nível dos componentes ao tentar concluir uma tarefa.

IMPORTANTE: Informação que DEVE seguir para concluir uma tarefa.

NOTA: Sugestões e informação adicional para o auxiliar a concluir uma tarefa.

Onde encontrar mais informação

Tenha em atenção os seguintes recursos para obter informação adicional e para actualizar o produto e o software.

1. Web sites da ASUS

Os web sites internacionais da ASUS fornecem informação actualizada sobre o hardware da ASUS e também sobre o software.

2. Documentação adicional

A embalagem do seu produto pode incluir documentação opcional, tal como garantias, que podem ser fornecidas pelo vendedor. Estes documentos não fazem parte da embalagem padrão.

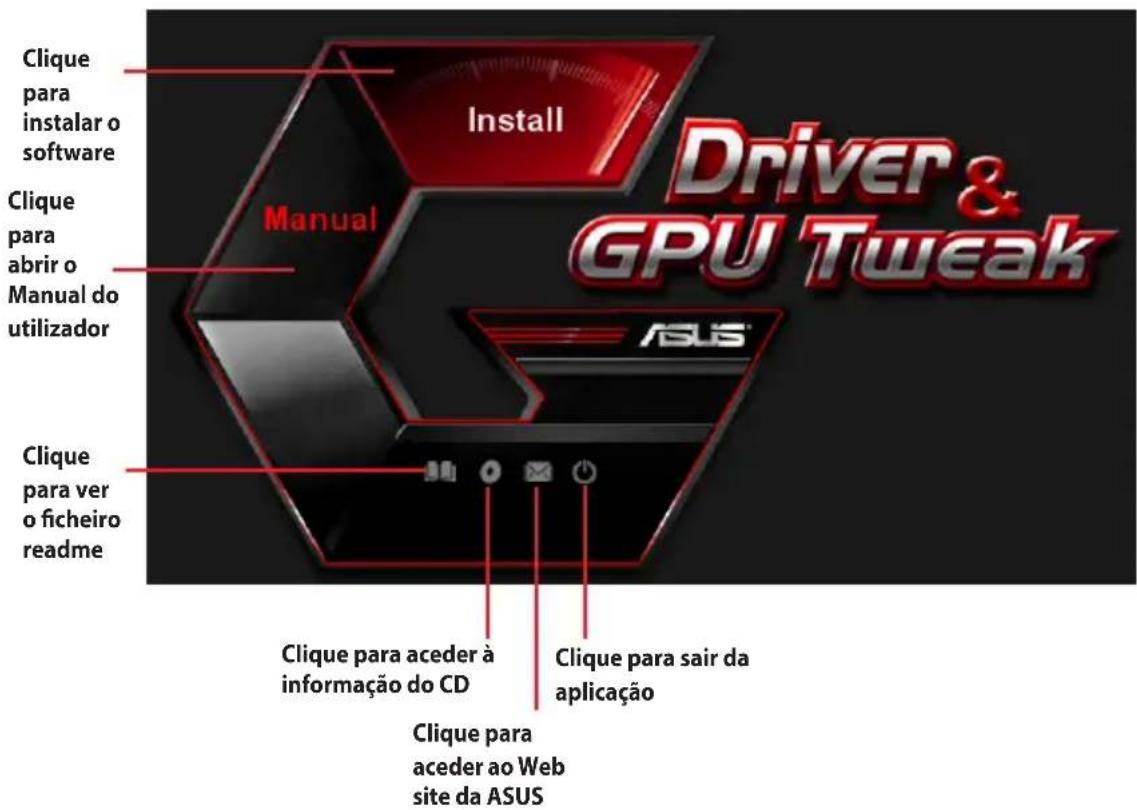

1. Informação do CD de suporte

O CD de suporte contém os controladores e utilitários que devem ser instalados no seu PC para a placa VGA. Clique nos ícones no menu principal do CD de suporte para obter informações de contacto da ASUS, navegar pelo conteúdo do CD, ou ver o ficheiro Leia-me.

• As imagens mostradas neste manual podem não corresponder exactamente ao modelo específico.
• Alguns itens do controlador e do utilitário que constam do CD de suporte aplicam-se apenas às placas VGA da ASUS.
• Pode necessitar de ter privilégios de administrador para instalar os controladores e utilitários. Consulte a documentação do seu Windows 8.1 / 8 / 7 / Vista para mais informações.
• O conteúdo do CD de suporte pode ser alterado em qualquer altura sem aviso prévio. Visite o site da ASUS (www.asus.com) para obter as atualizações.

Insira o CD na unidade óptica do computador. Se a Execução Automática estiver ativada, o Menu Principal será iniciado automaticamente.

Caso a função de execução automática NÃO esteja ativada no seu computador, procure o ficheiro UI.exe no CD de suporte. Faça duplo clique sobre UI.exe para executar o programa de instalação a partir do CD.

2. Controladores VGA

Um controlador VGA é um programa que faz com que o dispositivo funcione com o seu sistema operativo. Depois de instalar fisicamente a placa gráfica, utilize os métodos recomendados nesta secção para instalar, atualizar ou remover o controlador VGA.

Se estiver a substituir uma placa gráfica antiga por uma placa gráfica nova da ASUS, certifique-se de que remove o antigo controlador de visualização do seu sistema.

2.1 Instalar o controlador VGA

2.1.1 Instalar no Windows (32/64 bit)

Vista e Windows 8.1/8/7

Para instalar o controlador VGA para Windows 8.1 / 8 / 7 / Vista:

1. Introduza o CD de suporte na unidade óptica.

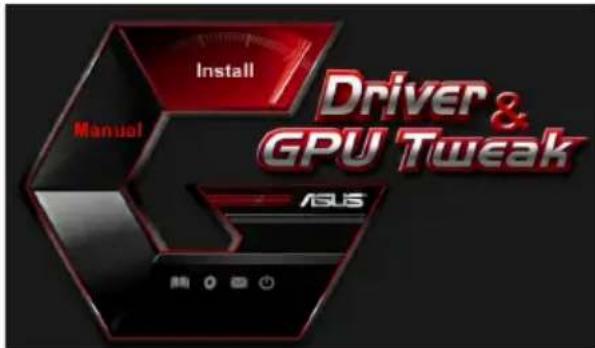

2. Se a Execução Automática estiver ativada, o menu principal é exibido automaticamente. Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.
3. No menu principal, clique em Install (Instalar).

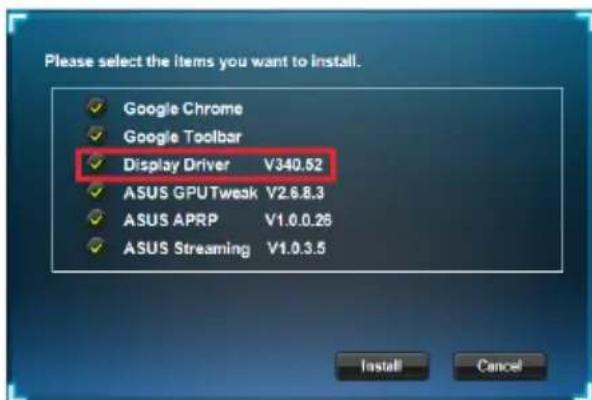

4. Selecione Display Driver (Controlador de visualização) e clique no botão Install (Instalar).
5. Quando a instalação estiver concluída, clique em OK para iniciar o Sistema.

2.2 Desinstalar o controlador VGA

2.2.1 Remover os Windows 8.1/8/7/Vista:

Para remover o controlador VGA no Windows 8.1 / 8 / 7 / Vista:

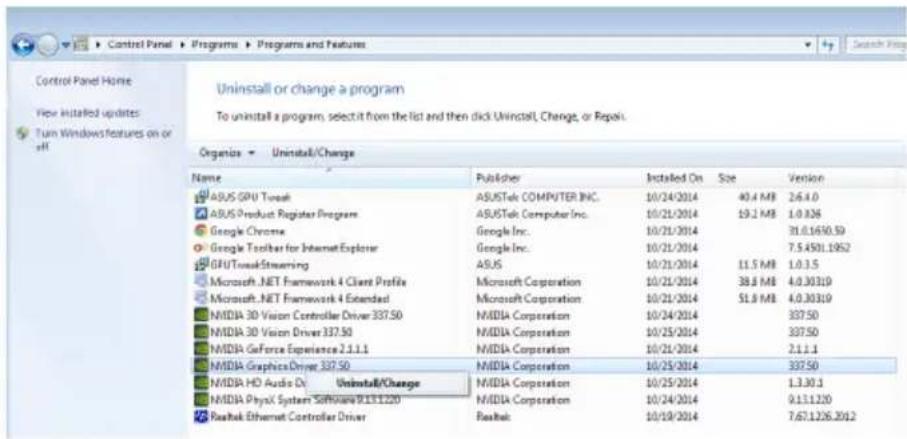

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades, selecione o controlador da placa gráfica. Clique em Desinstalar.

3. Utilitário ASUS GPU Tweak

O utilitário ASUS GPU Tweak permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

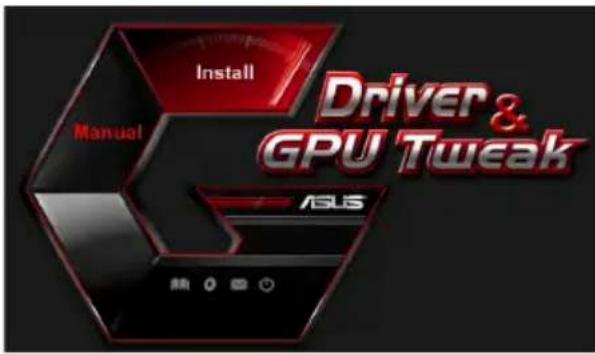

3.1 Instalar o ASUS GPU Tweak

3.1.1 Instalar o ASUS GPU Tweak no Windows Vista e Windows 8.1 / 8/7 (32/64 bit)

Para instalar o ASUS GPU Tweak:

1. Insira o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

1. Quando a instalação estiver concluída, clique em OK.

3.2 Desinstalar o ASUS GPU Tweak

3.2.1 Remover o ASUS GPU Tweak no Windows 8.1/8/7/Vista

Para remover o ASUS GPU Tweak no Windows 8.1 / 8 / 7 / Vista:

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades. Selecione ASUS GPU Tweak. Clique em Desinstalar.

4. Utilitário ASUS APRP

O utilitário ASUS APRP permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

4.1 Instalar o ASUS APRP

4.1.1 Instalar o ASUS APRP no Windows Vista e Windows 8.1/8/7 (32/64 bits)

Para instalar o ASUS APRP:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

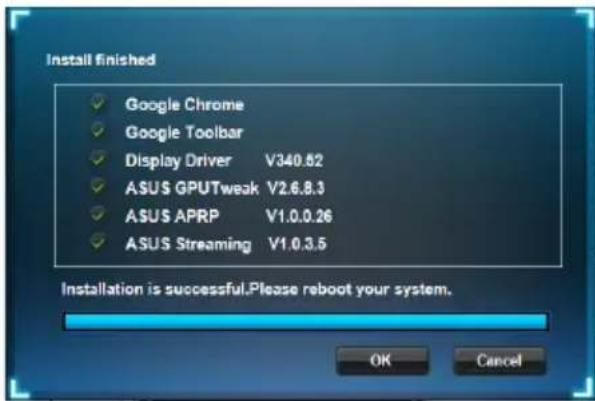

1. Quando a instalação estiver concluída, clique em OK.

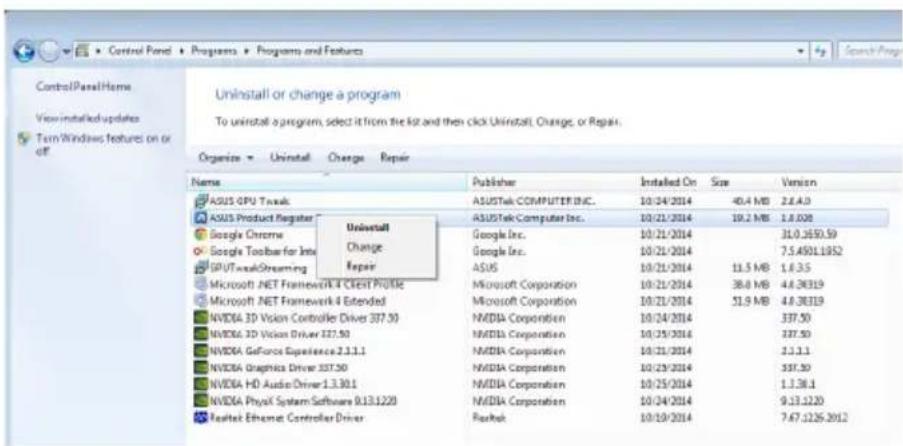

4.2 Desinstalar o ASUS APRP

4.2.1 Remover o ASUS APRP no Windows 8.1 / 8 / 7 / Vista

Para remover o ASUS APRP no Windows 8.1 / 8 / 7 / Vista:

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS APRP. Clique em Uninstall (Desinstalar).

5. Utilitário ASUS Streaming

O utilitário ASUS Streaming permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

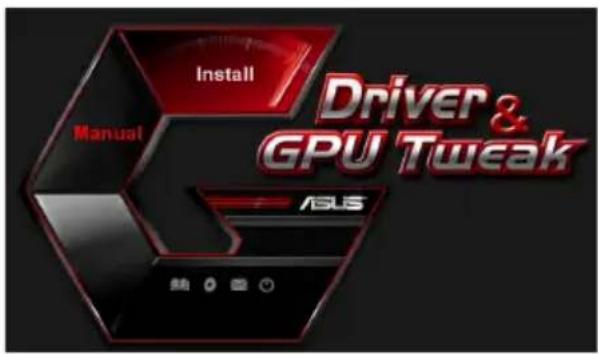

5.1 Instalar o ASUS Streaming

5.1.1 Instalar o ASUS Streaming no Windows Vista e Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS Streaming:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Install (Instalar).

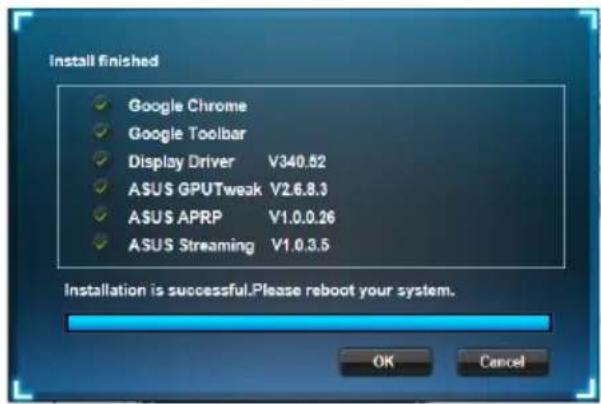

1. Quando a instalação estiver concluída, clique em OK.

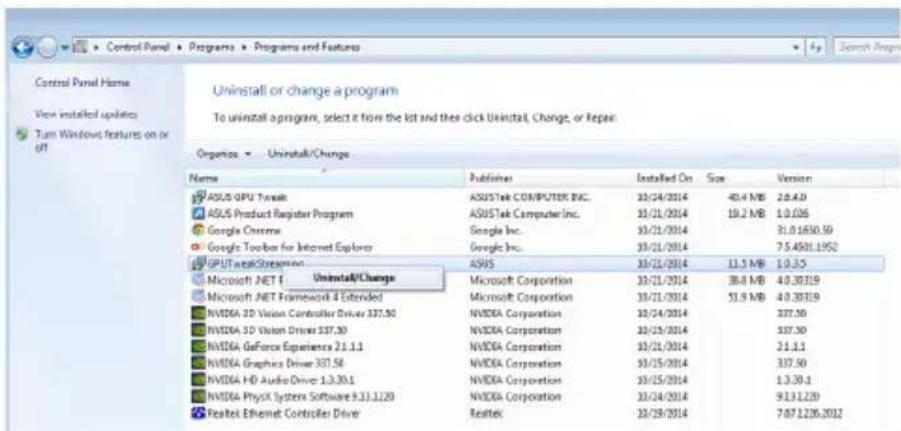

5.2 Desinstalar o ASUS Streaming

5.2.1 Remover o ASUS Streaming no Windows 8.1/8/7/Vista

Para remover o ASUS Streaming no Windows 8.1 / 8 / 7 / Vista:

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS Streaming. Clique em Uninstall (Desinstalar).

6. Outras informações

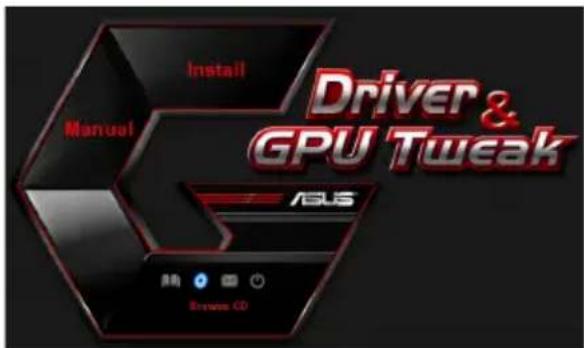

6.1 Pesquisar o CD de suporte

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

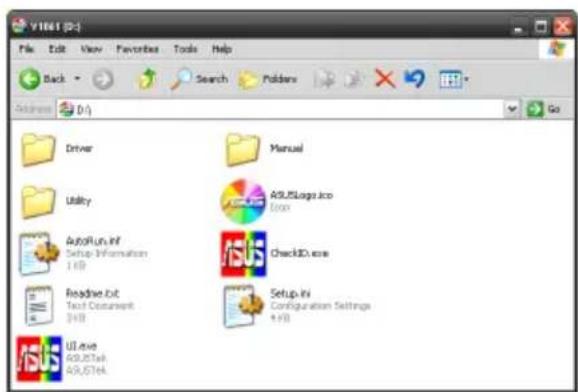

1. No menu principal, clique em Browse CD (Procurar no CD) para visualizar o conteúdo do CD.

6.2 Informação de Contacto

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal é exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Contact Us (Contacte-nos) para aceder ao Web site da ASUS para ver mais detalhes.

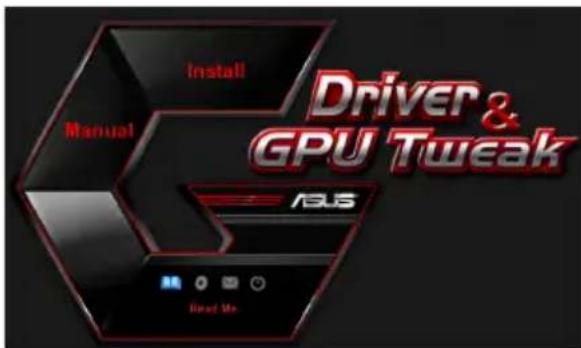

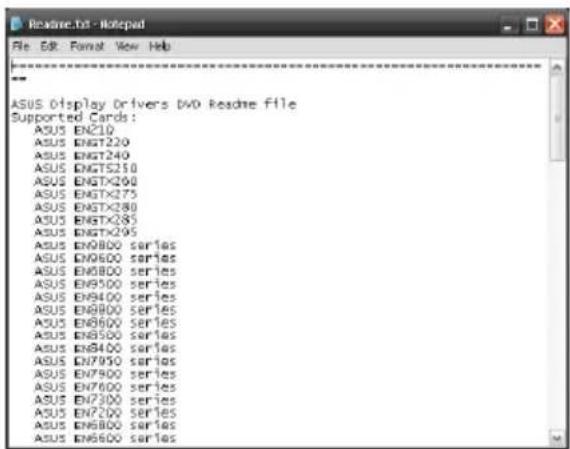

6.3 Ver o ficheiro readme

Para ver o ficheiro readme:

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Read me (Leia-me).

O ecrã seguinte mostra os contactos.

Apêndice: Resolução de problemas básicos

Se se deparar com qualquer uma das seguintes situações após a instalação da sua placa gráfica, experimente uma das seguintes soluções possíveis antes de recorrer à assistência técnica.

Problema	Não se vê nada antes instalação da plac.
Causa	A placatype não estar devidamente instalada.
Solução	Certifique-se de que a placatype está inclinada ou mal introduzida na ranhura.
Causa	O monitor pode não estar devidamente ligado.
Solução	Certifique-se de que o cabode sinal está devidamente ligado ao monitor e à placáGRAMática.
Causa	A sua placá gramífica não é suportada pela motherboard.
Solução	Consulte a documentação técnica que acompanha a motherboard e veríque as espécicasoes necessarias para a placá gramática (e.g. voltagem para a placá AGP)
Causa	A fonte de alimentação auxiliar da placá gramática não está ligada.
Solução	Certifique-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Alimentação insufiente.
Solução	Certifique-se de que a sua fonte de alimentação fornece pelo menos a alimentação minima necessária aosystema.
Causa	Definições incorrectly doSYSTEMA de hardware da motherboard (p.ex. ligações do pailen de controlo do)...
Soluções
	Verifique se os cabos do pailen de controlo do)...
	... Reiniciação).
	... Verifique se o CPU, ventoinha do CPU e/ou DIMMs de memória está em boas condições e correctamente ligados.
Problema	Balança da cor Incorrecto
Causa	A placatype não estar devidamente instalada.
Solução	Certificado-se de que a placatype está inclinada ou mal introduzida na ranhura
Causa	Os comandos do video podem não estar devidamente definidos.
Soluções	• Configure manualmente os comandos do video para as definições pretendidas.
	• Configure a resolution da sua placá grafica. (i.e. altere as Propriedades de visualização)
Causa	Pode existir um controlador da placá grafica não suportado instalado no seuSYSTEMA. Podem ocorrer conflitos com controladores de placas graficas de diferentes vendedores.
Soluções	• Remova quaisquer controladores da placá grafica que não sejam utilizesdo e que estejam instalados no seuSYSTEMA.
	• Instale o controlador da placá grafica que acontece acompanyha a sua placá grafica.
Causa	A fonte de alimentação auxiliar da placá grafica não está ligada.
Solução	Certificado-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Se o seu monitor utilizes conectores BNC, uma ou mais definições de ligation pode estar incorrectas.
Solução	Certificado-se de que todos os connectores BNC está devidamente ligados à respectiva porta.
Causa	A definição do software do monitor pode estar incorrecta.
Solução	Configure o software do monitor para as definições pretendidas.
	O monitor pode não estar devidamente ligado.
Causa	Certificado-se de que o cabo de sinal está devidamente ligado ao monitor e à placá grafica.
Solução
Problema	A imagem no éráPRESENTA-se distorcida.
Causa	O seu monitor não suportaa as definições de visualização pretendidas.
Solução	Certifique-se de que o seu monitor suportaa as definições de visualização pretendidas. Consulate a documentação técnica que acompanha o monitor.
Causa	A sua placagrárica não suportaa as definições pretendidas ao;nível do systema.
Solução	Certifique-se de que a sua placagrárica suportaa asdefinições de visualização pretendidas. Consulate aabela deespecificações que acompanha esta placagrárica.
Causa	Alguns ficheiros do controlador podem estar corrompidos.
Solução	Remova os controladores da placagrárica actual e reinstale-osa partir do CD de suporte.
Causa	Insufiente dissipação do calor no interior da caixa.
Soluções	Certifique-se de que a ventoinha da caixa, a CPU e odissipador de calor equipado com ventoinha, e/ou aventoinha da placagrárica da GPU está a functionarcorrectamente.
Causa	Overclock excessivo da memória GPU ou VGA.
Solução	Reponha as predefinições de frequência da memória GPU eVGA.

A existência de outros problemas pode estar relacionada com outras peças ou acessórios (i.e. motherboard, fonte de alimentação, LCD/CRT) do seu sistema.
