DK30C2DPPD - その他のコンピューターアクセサリー StarTech.com - 無料のユーザーマニュアル

製品タイプ	USB-C to デュアルDisplayPort アダプター
モデル	DK30C2DPPD
ブランド	StarTech.com
寸法 (長さ x 幅 x 高さ)	10 cm x 5 cm x 1.5 cm
重量	50 g
電源	USB-C経由のバスパワー (ACアダプター不要)
接続	1 x USB-C (入力) ; 2 x DisplayPort (出力)
最大解像度	1ポートあたり 3840 x 2160 @ 30 Hz (デュアルディスプレイ)
システム互換性	Windows, macOS, Chrome OS, Linux
主な機能	画面の拡張または複製 ; ミラーモードまたは拡張モード
保守とクリーニング	クリーニング前にプラグを抜く ; 柔らかい乾いた布を使用
安全性	湿気や極端な温度にさらさないでください
交換部品と修理可能性	ユーザーによる修理不可 ; 消耗品なし
保証	2年間 (詳細はStarTech.comをご覧ください)
一般情報	DisplayPort Alt ModeをサポートするUSB-Cホストが必要

よくある質問 - DK30C2DPPD StarTech.com

DK30C2DPPDアダプターはMacBook Proと互換性がありますか？

はい、このアダプターはDisplayPort Alt ModeをサポートするThunderbolt 3/USB-Cポートを搭載したMacBook Proと互換性があります。MacBook ProがmacOS 10.12以降であることを確認してください。

サポートされる最大解像度は？

各DisplayPortは最大4K (3840 x 2160) @ 30 Hzの解像度を表示できます。デュアルディスプレイモードでは、両方のディスプレイがこの解像度で同時に動作できます。

片方のDisplayPortだけに接続し、もう一方を使わないことはできますか？

はい、片方のDisplayPortのみ使用できます。アダプターはシングルディスプレイモードでも問題なく動作します。

アダプターに外部電源は必要ですか？

いいえ、バスパワーで動作し、コンピューターのUSB-Cポートから直接電源を供給します。ACアダプターは不要です。

このアダプターはThunderbolt非搭載の通常のUSB-Cポートを備えたコンピューターで使用できますか？

はい、USB-CポートがDisplayPort Alt Modeをサポートしている場合に限ります。お使いのデバイスの仕様をご確認ください。

2台のディスプレイは同じ内容を表示しますか？それとも拡張できますか？

両方のモードが可能です：メイン画面を複製（ミラー）するか、2台のディスプレイにデスクトップを拡張できます。システムの表示設定で構成してください。

このアダプターはデイジーチェーン（シリアル接続）をサポートしていますか？

いいえ、DK30C2DPPDはデイジーチェーンをサポートしていません。各ディスプレイはDisplayPortケーブルでアダプターに直接接続する必要があります。

USB-Cケーブルは取り外し可能ですか？

はい、USB-Cケーブルはアダプターに固定されています。長さは約15 cmです。

接続後に画面が表示されない場合はどうすればよいですか？

まず、お使いのコンピューターがDisplayPort Alt Modeをサポートしていることを確認してください。コンピューターの再起動、DisplayPortケーブルの交換、またはグラフィックドライバーの更新をお試しください。問題が解決しない場合は、StarTechサポートにご連絡ください。

アダプターはHDMIディスプレイと（アダプター経由で）互換性がありますか？

HDMIディスプレイを接続するには、アクティブなDisplayPort to HDMIケーブルまたはアダプターが必要です。DK30C2DPPDアダプターはDisplayPort出力のみを備えています。

使用説明書 DK30C2DPPD StarTech.com

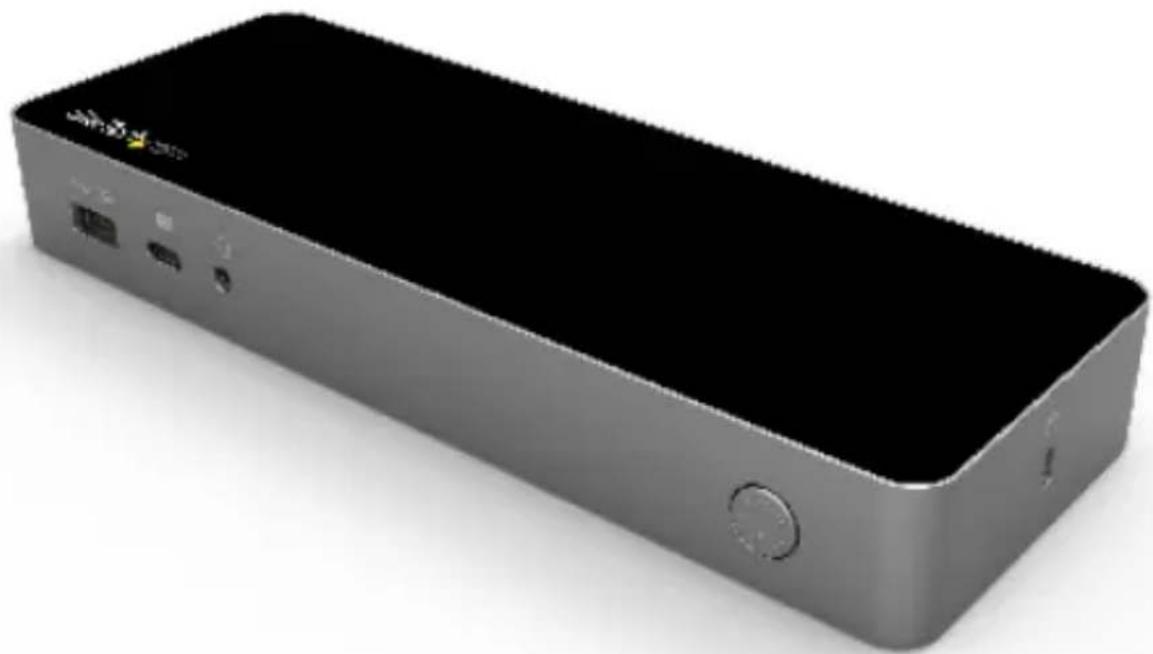

デュアル4K フニーダルドットングスロー USB-C/USB 3.0 DisplayPort & HDMI 60W PD 3.0

実際の製品は写真と異なる場合があります。ご了承ください。

取扱説明書

製品番号 DK30C2DPPD、DK30C2DPPDUE

適合宣言

FCC 適合宣言

この装置は、連邦通信委員会（FCC）規則の第15条に従って、クラスBデジタルデバイスの規制に準拠していることが試験により確認されています。この規制は、住宅環境における有害な干渉から適切な保護を提供することを目的としています。この装置は、無線周波エネルギーを発生、使用、および放射する可能性があり、指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。ただし、特定の設置場所で干渉が発生しないという保証はありません。本製品がラジオやテレビの受信に有害な干渉を引き起こすかどうかは、製品の電源を入れたときと切ったときの状態を比較して確認することができます。ラジオやテレビの受信に有害な干渉が発生した場合は、次のような対策を取ってください。

・受信アンテナの向きと位置を変更する。 ・装置と受信機の間隔を広げる。 ・干渉が発生する受信機が接続されている回路とは別の回路のコンセントに装置を接続する。 ・販売店または専門のラジオ／テレビ技術者に相談する。

商標、登録商標、その他の保護された名称とシンボルの使用

このマニュアルは、StarTech.comとは一切関係のない第三者の企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、または該当する第三者企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることを認めます。

マニュアル、ビデオ、ドライバー、技術サポートについては：www.startech.com/support

安全対策

・電源が入っている状態の製品または電線の終端処理を行わないでください。 ・製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に従い、有資格の専門業者が行うようにしてください。 ・ケーブル（電源ケーブルと充電ケーブルを含む）は、適切な配置と引き回しを行い、電気障害やつまずきの危険性などの安全上のリスクを回避するようにしてください。

安全に関する声明

マニュアル、ビデオ、ドライバー、技術サポートについては：www.startech.com/support

elledningarna ar stromforda.

必ず取扱説明書に従って本製品の組み立てを行ってください。取扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れがあります。

マニュアル、動画、ドライバー、技術図面はこちら：www.startech.com/support

1. DC電源入力ポート
2. USB-Cホストポート
3. ビデオ1 DisplayPort™ ポート
4. ビデオ1 HDMI® ポート
5. ビデオ2 DisplayPort ポート
6. ビデオ2 HDMIポート
7. ポート
8. USB-A周辺機器ポート

マニュアル、動画、ドライバー、技術図面はこちら：www.startech.com/support

側面

13. ロックスロット

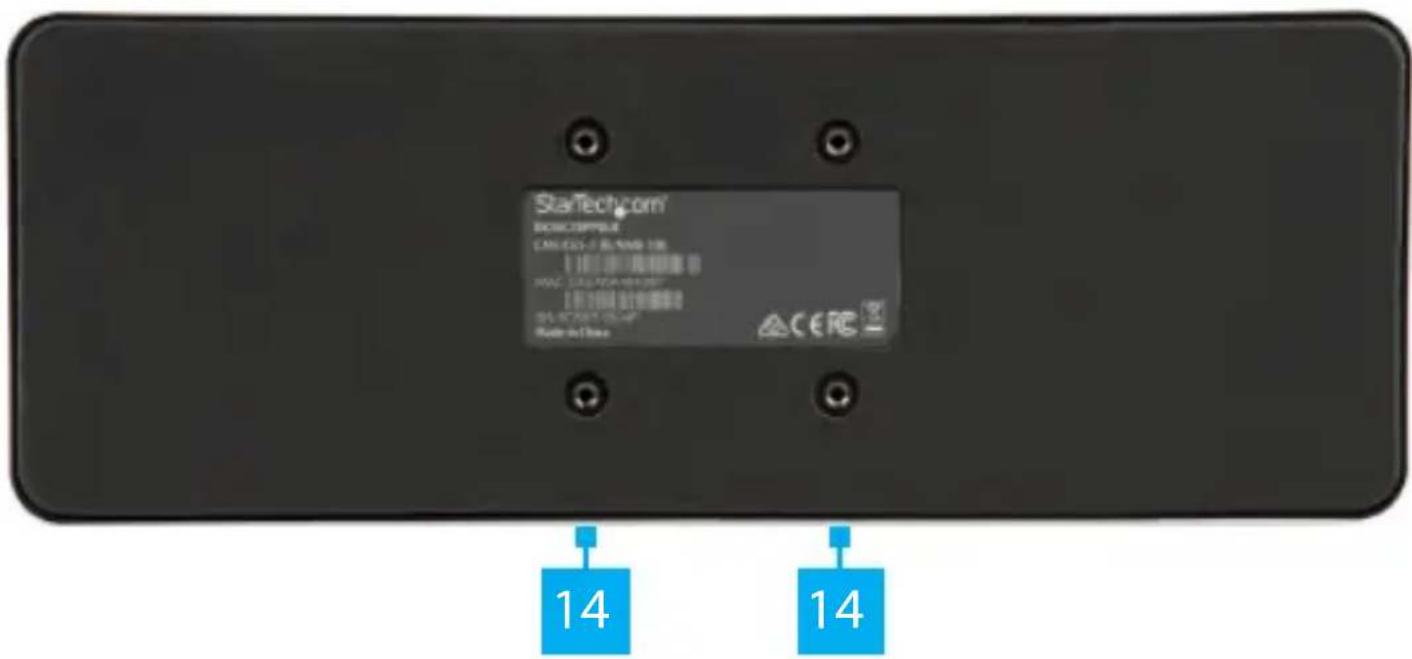

底面

14. 取付穴

はじめる前に

パッケージ内容

・ドッキングステーション x1 ・USB-Cケーブル（USB-C-USB-Aアダプター付き）×1

マニュアル、動画、最新情報、技術サポートについては：www.startech.com/support

・(DK30C2DPPD) ユニバーサル電源アダプター（日本/北米、オーストラリア/ニュージーランド）x1 ・(DK30C2DPPDUE) ユニバーサル電源アダプター（イギリス、欧州）x1 ・クイックスタートガイド×1

システム要件

システム要件は変更されることがあります。最新の要件については、以下をご覧ください。

www.startech.com/DK30C2DPPD

電源

・電源コンセント

ートへ

• USB-AまたはUSB-Cポート搭載のホストコンピューター

注意：Surve機能を使用するには、Power DeliveryをサポートするUSB 3.1 Gen 1ポートが必要です。

ディスプレイ

• DisplayPort対応ディスプレイ x1または2*
• DisplayPortケーブル x1または2 - HDMI対応ディスプレイ x1または2* - HDMIケーブル x1または2

*注意：DisplayPortディスプレイ2台、またはHDMIディスプレイ2台、またはDisplayPortディスプレイ1台+HDMIディスプレイ1台の構成が可能です。

マニュアル、動画、ドライバー、技術面のサポートはこちら：www.startech.com/support

カテゴリー5e/6ケーブル x1 - ネットワークデバイス（例：ルーター、スイッチ、モデムなど） x1

USB周辺機器（オプション）

キーボード、マウス、USBドライブ、外部HDD、ディスプレイ、タブレット等 x2 - USB-A - USB-Bケーブル x2 - USB-C - USB-Cケーブル x2

スピーカーまたはヘッドセット x1 - 3.5mmオーディオケーブル x1

Windows®7（32または64ビット） - Windows 8（32または64ビット） - Windows 8.1（32または64ビット） - Windows®10（32または64ビット） - macOS 10.11 - macOS 10.12 - macOS 10.14 - Chrome OS™

インストール方法

1. USBデバイスにUSBケーブルを接続し、USBケーブルの反対側をドッキングステーションのUSB-Aポートに接続します。

マニュアル、動画、ドライバー、技術情報はこちら：www.startech.com/support

1. USB-CモバイルデバイスにUSB-Cケーブルを接続し、USB-Cケーブルの反対側をドッキングステーションのUSB-Cポートに接続します。
2. スピーカーまたはヘッドセットに3.5mmオーディオケーブルを接続し、3.5mmオーディオケーブルの反対側をドッキングステーションのオーディオ入力・出力ポートに接続します。

1. USB-Cケーブル（USB-C-USB-Aアダプター付き）をホストノートパソコンのUSB-AまたはUSB-Cポートに接続します。USB-Cケーブルの反対側をドッキングステーションのUSB-Cホストポートに接続します。

注意：付属のUSB-Cケーブルに付いているUSB-Aアダプターを使用しては、ホストコンピューターのUSB-AまたはUSB-Cポートに接続してください。USB-Aポートに接続するには、USB-Cコネクタの上にUSB-Aアダプターをクリップして取り付けてください。

注意：USB-Cポートは、最大40Wの電力を供給します。

1. DisplayPortまたはHDMIケーブルをDisplayPortまたはHDMI対応のディスプレイデバイスに接続します。DisplayPortまたはHDMIケーブルの反対側をドッキングステーションのビデオ1 DisplayPortまたはビデオ1 HDMIポートに接続してください。
2. ステップ2を繰り返し、2台目のDisplayPortまたはHDMIデバイスをビデオ2ポートに接続してください。
3. ネットワークデバイス（例：ルーター、スイッチ、モデムなど）

マニュアル、動画、ドライバー、技術情報はこちら：www.startech.com/support

ドッキングステーションのイーサネットポートにCat5e/6ケーブルを接続します。

1. USB-A周辺機器にUSBケーブルを接続します。USBケーブルの反対側をドッキングステーションのUSB-A周辺機器ポートに接続します。
2. ステッカーを剥がして、2台目のUSB-A周辺機器を接続いたします（別売）。

側面図

1. キングトム標準のSevenStoH口は対応のロックデバイスをロックStoHに接続いたします。

注意：ロックデバイスを接続する際は、メーカーの取扱説明書に従ってください。

Düsseldorf-Stechni電源を入れる

1. ローダフリフローを接続いたします。 2.適切な電源ケーブル(DK30C2DPPD/DK30C2DPEP-日本/北米またはDK30C2DPPDUE/DK30C2DPEPUE-イギリス)を使用してください。

1. ユニバーサル電源アダプターの反対側をAC電源コンセントに接続お願いいたします。

固定設置（別売）

固定用ブラケット（別売）を取り付けるには、M3.5ビスネジでドッキングステーションにブラケットを固定いたします。ブラケットの厚さが2mmから4mmの場合は、長いネジを使用してください。

操作

電源投入

ユニバーサル電源アダプターが接続されると、デフォルトでドッキングステーションの電源がONになります。ドッキングステ

Düsseldorf-Stethonの電源をONまたはOFFにするには、電源ボタンを押してから離します。

ディスプレイの設定

付属の2台に対応する必要があります。

対応ビデオ解像度

解像度	リフロー レート	デュル デイスflation	張 張 シングル デイスflation	張 張 ID
FLURHD (1920x1080, 1920x1200)	60Hz	対応	対応
2K (2560x1440, 2560x1600)	60Hz	対応	対応
UHD (3840x2160)	60Hz	対応	対応
4K (4096x2160)	60Hz	対応	対応
5K (5120x2880)	60Hz	対非広	対応*

*5Kシングル拡張ディスプレイは2本のDisplayPort接続が必要です。(5Kデュアル入力対応ディスプレイを使用)

マニュアル、動画、ドライバー、技術情報については、こちらから：www.startech.com/support

製品保証について

本製品は3年間保証いたします。

製品保証に関する詳細情報は、www.startech.com/warrantyをご覧ください。

責任制限

いかなる場合も、StarTech.com Ltd. および StarTech.com USA LLP（またはその役員、取締役、従業員、代理人）の、製品の使用に起因または関連する損害（直接または間接、特別、懲罰、付随的、結果的、その他）、利益の損失、事業の損失、またはいかなる金銭の損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じた損害についても、本製品に対して支払われた実費を超えないものとします。国または州によっては、偶発または派生の損害の除外または制限を認めていません。そのような法律が適用される場合、このステートメントに含まれる制限または除外は、お客様に適用されない場合があります。
