使用説明書 CN35mm T1.5 L F CANON

ご使用の前に必ずこの取扱説明書をお読みください。なお、取扱説明書は必要に応じてご覧になれるように大切に保管してください。Read this operation manual before using the product.Keep the manual in place for future reference.在使用本产品之前, 请务必先仔细阅读本使用说明书。请务必妥善保管好本书, 以便日后能随时查阅。(保留备用) 请在充分理解内容的基础上, 正确使用。

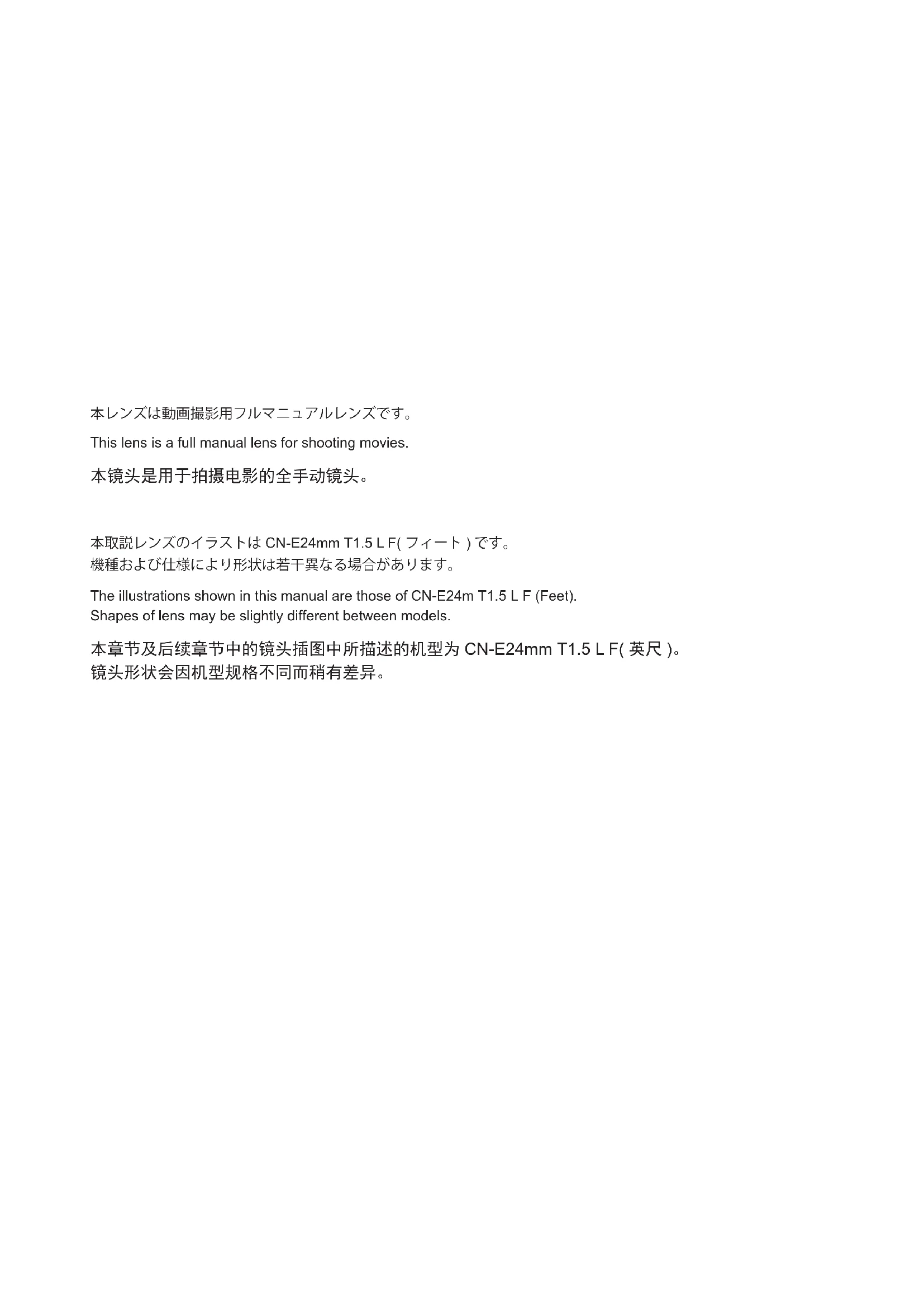

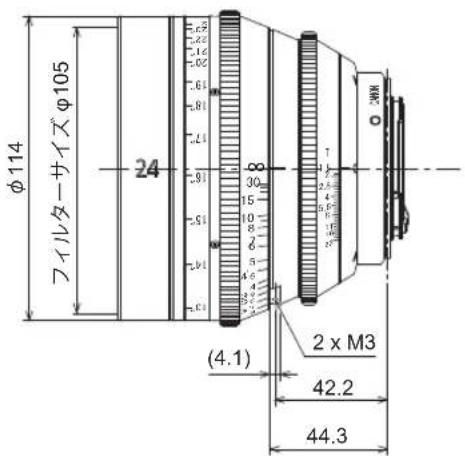

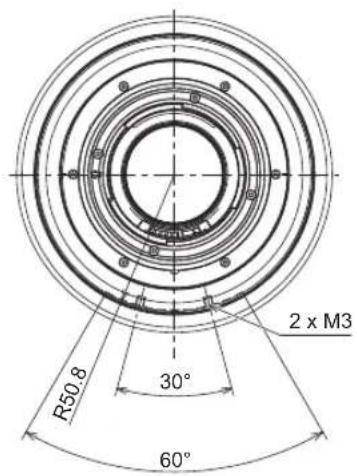

ENGLISH 中　文本レンズは動画撮影用フルマニュアルレンズです。 This lens is a full manual lens for shooting movies. 本镜头是用于拍摄电影的全手动镜头。 本取説レンズのイラストは CN-E24mm T1.5 L F( フィート ) です。 機種および仕様により形状は若干異なる場合があります。 The illustrations shown in this manual are those of CN-E24m T1.5 L F (Feet). Shapes of lens may be slightly different between models. 本章节及后续章节中的镜头插图中所描述的机型为 CN-E24mm T1.5 L F( 英尺 )。 镜头形状会因机型规格不同而稍有差异。日 本 語 版 日本語版は、日本国内用の取扱説明書です。 安全にお使いいただくために .......................2 商品構成 ...............................................................4 各部の名称 ............................................................5 カメラへの取付け、取外し ..................................6 各種アクセサリーの装着 ......................................8 アクセサリー取付け寸法 ......................................9 仕様 ....................................................................10 Appendix（巻末付録） External view （外観図） .................... apx. 2 Index（索引） .................................. apx. 102

安全にお使いいただくために 製品および取扱説明書に記載されている安全に関する 警告や注意事項は、必ず守ってください。 本文中のマークについて

取扱いを誤った場合に、死亡または重傷を負う恐れが ある警告事項が書かれています。安全にご使用いただ くために、必ずこの警告事項を守ってください。

取扱いを誤った場合に、負傷を負う恐れがある注意事 項が書かれています。安全にご使用いただくために、 必ずこの注意事項を守ってください。

操作する上での注意事項、または推奨事項が書かれて

1. レンズで太陽や輝度の高い光源をのぞかないでくだ

1. 定期的（目安として６ヵ月〜１年ごと）に取付け部

に緩みがないか点検してください。取付け部が緩む と、落下してけがの原因となることがあります。

1. 急激な温度変化を与えますと、レンズの内部が曇っ

てしばらくの間使用できなくなることがあります が、このようなことがないよう曇り対策処置など十 分に配慮してください。2

1. お客様の誤った操作に起因する障害については、当社は、責任を負いかねますのでご了承ください。2. 本製品の仕様・商品構成・外観図などは、断りなく変更することがあります。3. 修理や保守点検、この取扱説明書に記載されていない諸調整などについては、お求めになった代理店、または下記連絡先までお問い合わせください。4. お客様のご都合で、当社に相談なく改造が行われた製品に対しては、その修理などをお引き受けできない場合がありますのでご注意ください。

1. 霧や小雨などで湿気を含んだ場合には、速やかに乾いた布で水分をふき取り、乾燥剤（できるだけ新しい乾燥剤を使用）とともに、ビニール袋に入れて密封し、完全に内部の湿気を除去してください。

〒 146-8501東京都大田区下丸子 3-30-2 キヤノンマーケティングジャパン株式会社 〒 108-8011東京都港区港南 2-16-6この取扱説明書の著作権はキヤノン株式会社にあります。この取扱説明書の一部または全部をキヤノン株式会社の承諾書なしに、複写・複製または転載することは、禁止されています。4

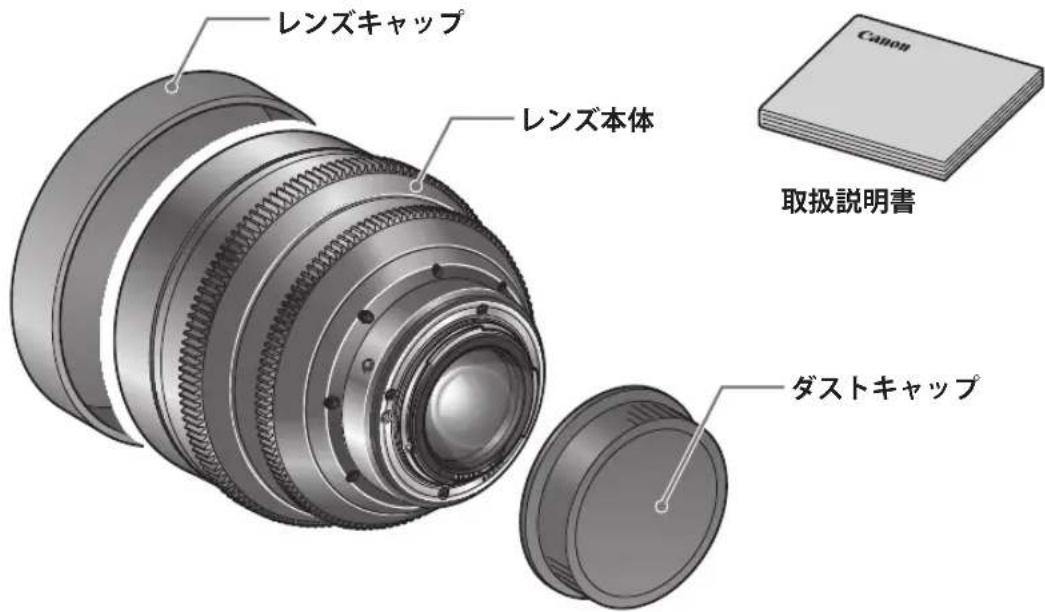

• レンズ本体 p. 1
• レンズキャップ p. 1
• ダストキャップ p. 1
• 取扱説明書 p. 1

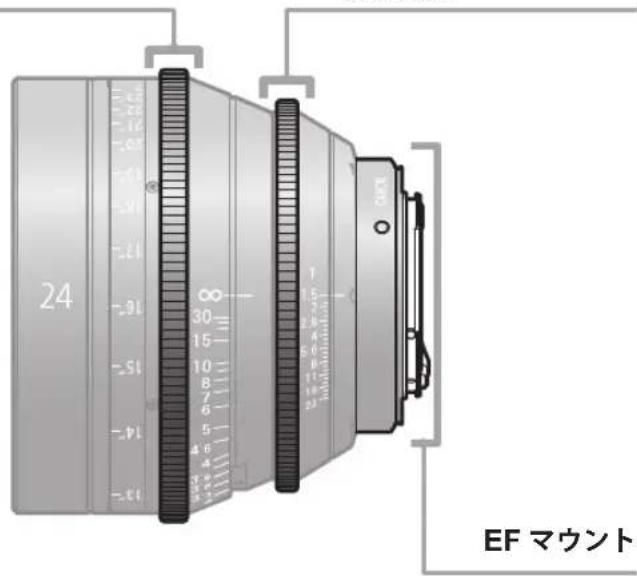

フォーカスドライブギア 歯数：146 モジュール：0.8 P.C.D.：116.8mm 操作角：300

歯数：126 モジュール：0.8 P.C.D.：100.8mm 操作角：36

レンズの着脱方法の詳細については、カメラの使用説明書を参照してください。6

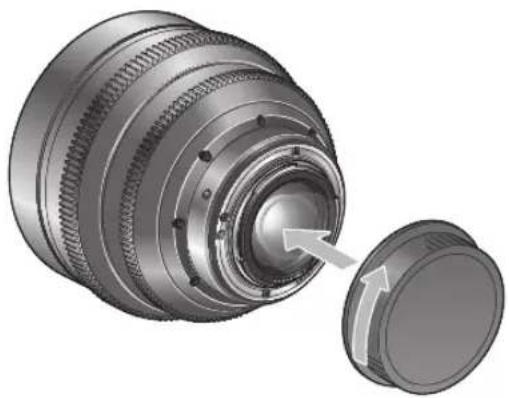

レンズを取り外します。 取り外したレンズにダストキャップを

• レンズを外したときは、接点やレンズ面を傷付けないように接点を上にして置いてくださ

• 接点に汚れ、傷、指紋などが付くと、接触不良や腐食の原因となることがあり、カメラやレンズが正確に作動しないことがあります。• 汚れや指紋などが付着した場合は、柔らかい布で接点を清掃してください。8

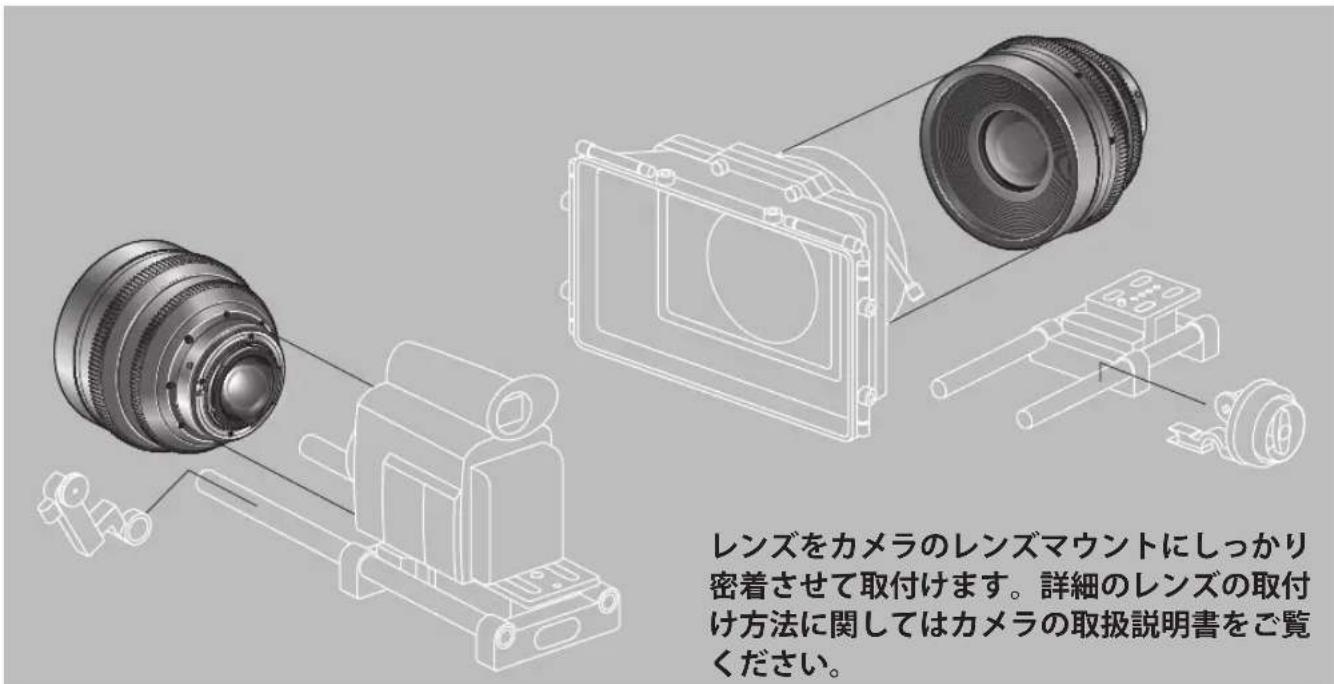

各種アクセサリーの装着 各種アクセサリーをお使いいただくことができます。必ず事前に取付け状態をご確認ください。 レンズをカメラのレンズマウントにしっかり 密着させて取付けます。詳細のレンズの取付 け方法に関してはカメラの取扱説明書をご覧 ください。8

フォーカスドライブギア アイリスドライブギア 歯数 146 126 モジュール 0.8 0.8 P.C.D. 116.8mm 100.8mm 操作角 300° 36°10

マウントタイプ キヤノン EF マウント 焦点距離 14mm 24mm 35mm 50mm 85mm 135mm T ナンバー 1：3.1 1：1.5 1：1.5 1：1.3 1：1.3 1：2.2 絞り羽根枚数 11

35mm フルサイズ イメージサークル／水平 x 垂直 (1.5：1)

像面 イメージサークル／水平 x 垂直 (1.78：1)

像面 イメージサークル／水平 x 垂直 (1.9：1)

29.6mm ／ 26.2 x 13.8mm 画角（水平／垂直） 86.2

] 0.2m ／ 8" 0.3m ／ 12" 0.3m ／ 12" 0.45m ／ 18" 0.95m ／ 3'2" 1m ／ 3'4" M.O.D. 時の被写体範囲（横 x 縦） 1.5：1 24.8 x 16.5cm 28.8 x 19.2cm 20.1 x 13.4cm 24.9 x 16.6cm 34.3 x 22.9cm 21.1 x 14.1cm 1.78：1 16.9 x 9.5cm 19.7 x 11.0cm 13.7 x 7.7cm 17.0 x 9.5cm 23.4 x 13.1cm 14.4 x 8.1cm 1.9：1 18.0 x 9.5cm 21.0 x 11.0cm 14.6 x 7.7cm 18.1 x 9.5cm 25.0 x 13.1cm 15.4 x 8.1cm フォーカス操作角 300

14.0mm 全長 94mm 101.5mm 115.6mm 質量 約 1.2kg 約 1.2kg 約 1.1kg 約 1.1kg 約 1.3kg 約 1.4kg

• 各種アクセサリーをお使いいただくことができます。必ず事前に取付け状態をご確認ください。

• 本製品は、35mm フルサイズのカメラに対応しています。イメージサイズの異なるカメラへ装着する場合は画角が変化します。 仕様10

本レンズは動画撮影用フルマニュアルレンズです。

• EF シネマレンズは映画制作を主眼に開発され、映画用に一般的なカラーバランスを持っています。静止画撮影を 基本とする EF レンズと比較すると暖色味を帯びた色再現（CCI 座標系で Yellow 方向）になっていますので、両 レンズを併用する際は、必要に応じカラーバランスの調整（ホワイトバランスの取り直しなど）を実施してください。

• 絞り開放付近および近距離の被写体では、一般に被写界深度が浅く、ピントの合う範囲が極めてせまくなります。 また、焦点距離が長いレンズほどこの傾向は顕著になります。撮影にあたっては、ファインダーの拡大モード等で 合焦状態を慎重に確認し、十分なテスト撮影を行った上でフォーカス操作を行ってください。

• EF シネマレンズは映画制作を主眼に開発され、レンズの絞りリング上には T 値を表示しています。一方、このレ ンズからカメラへの絞り情報 は、従来の E F レンズとの併用を考慮して F 値を使用しているため、カメラ側ではレ ンズの絞りリング上の表示と異なる値（F 値）が表示されます。ENGLISH The English version is the operation manual for counties other than Japan.
