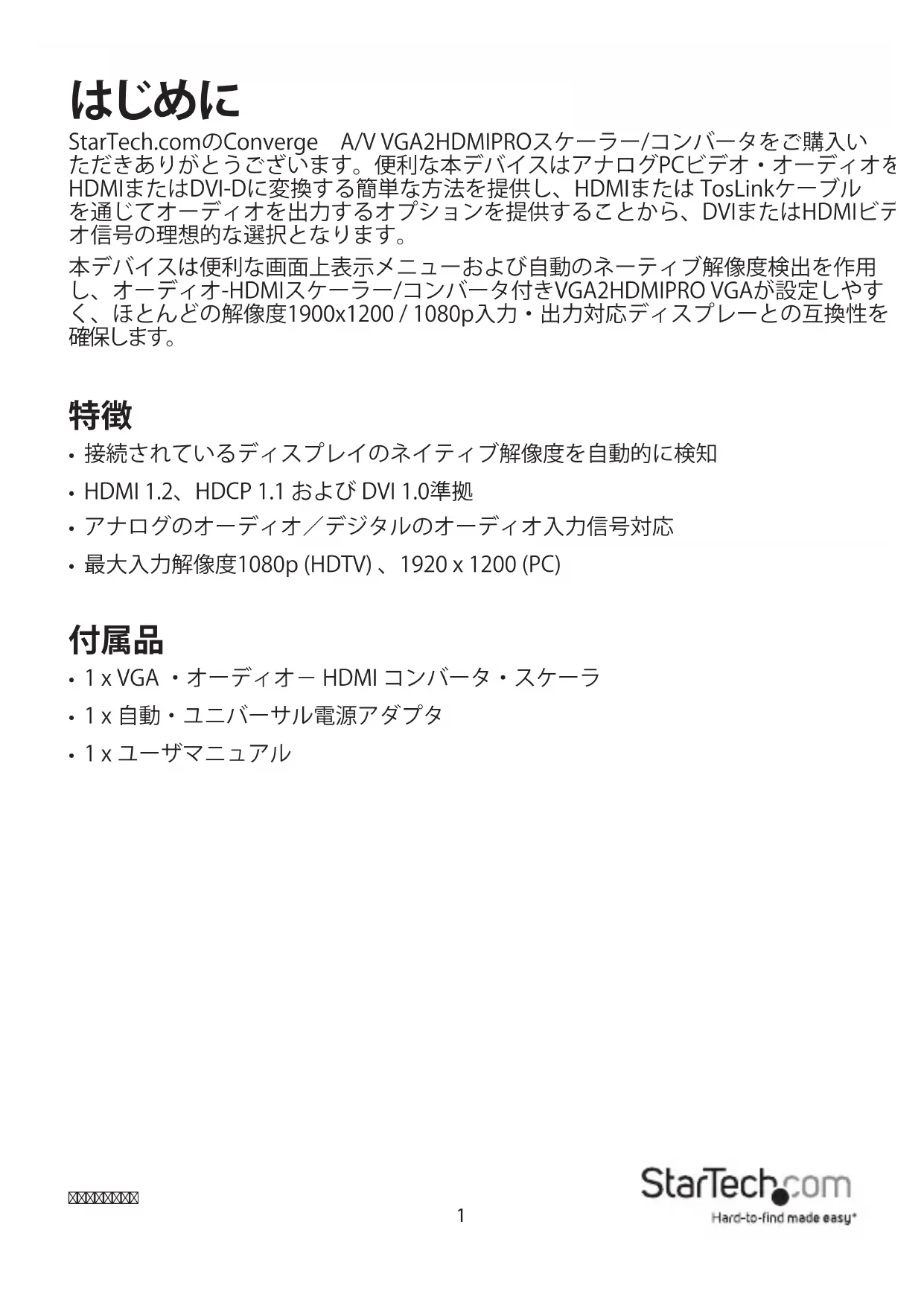

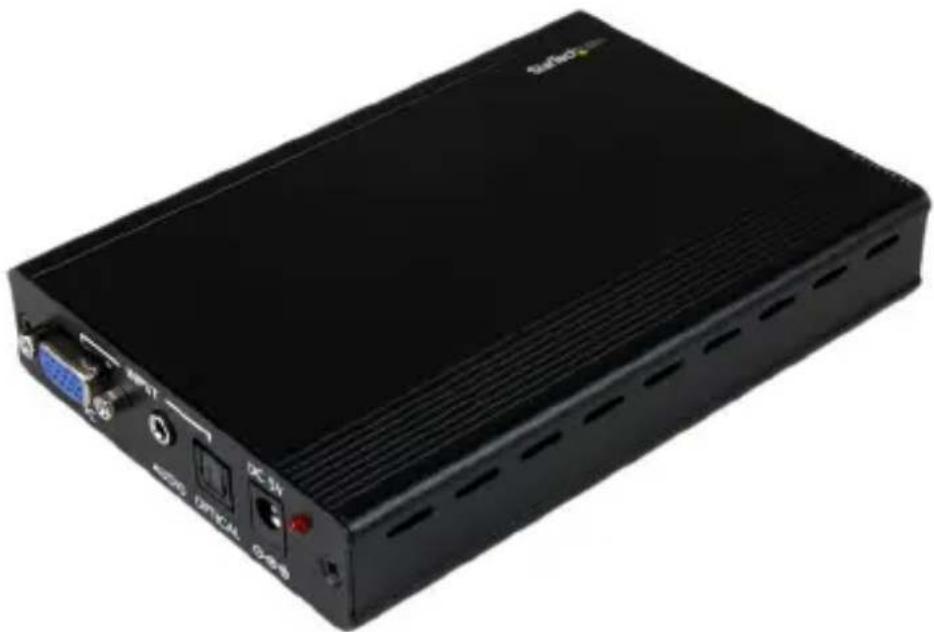

はじめに

StarTech.comのConverge A/V VGA2HDMIPROスケーラー/コンバータをご購入いただきありがとうございます。便利な本デバイスはアナログPCビデオ・オーディオをHDMIまたはDVI-Dに変換する簡単な方法を提供し、HDMIまたはTosLinkケーブルを通じてオーディオを出力するオプションを提供することから、DVIまたはHDMIビテオ信号の理想的な選択となります。

本デバイスは便利な画面上表示メニューおよび自動のネーティブ解像度検出を作用し、オーディオ-HDMIスケーラー/コンバータ付きVGA2HDMIPRO VGAが設定しやすく、ほとんどの解像度1900x1200 / 1080p入力・出力対応ディスプレーとの互換性を確保します。

特徵

• 接続されているディスプレイのネイティブ解像度を自動的に検知
• HDMI 1.2、HDCP 1.1 および DVI 1.0 準拠
• アナログのオーディオ／デジタルのオーディオ入力信号対応
• 最大入力解像度1080p (HDTV)、1920 x 1200 (PC)

付属品

• 1 x VGA ・オーディオー HDMI コンバータ・スケーラ
• 1 x 自動・ユニバーサル電源アダプタ
• 1x ユーザマニュアル

操作コントロールおよび機能

フロントパネル

1. パソコン入力：D-Sub（15ピン）VGAパソコン入力ポートをソース機器側のDB15 VGA出力ポートに接続します。

2. オーディオ入力：3.5mmジャック入力ポートをソース機器側のアナログオーディオ出力ポートに接続します。

3. Toslink（光ファイバ）入力: 光入力ポートをソース機器側のデジタルオーディオ出力ポートに接続します。

4. 電力：5VDC電源をユニットに差し込み、アダプタ、をACコンセントに接続します

INPUT DC 5V PC AUDIO OPTICAL ① ② ③ ④ - - +

リアパネル

1. HDMI出力：HDMI出力ポートをディスプレー側のHDMI入力ポートに接続します。
2. Toslink（光ファイバ）出力:光出力ポートをソースアンプ側のデジタルオーディオカポートに接続します。

3. オーディオ出力：3.5mmジャック出力ポートを機器側のアナログオーディオ入力ポートに接続します。

4. メニューボタン：「メニュー」ボタンを押してOSD操作メニューを開きます。

5. +/- ボタン:

a.OSDメニューの第1層にて、+/- ボタンを使い様々な設定をスクロールします。
b. 選びたい設定を選択し、+/- ボタンを使い設定値をトグルで切り換えます。

OUTPUT MENU - + HDMI OPTICAL AUDIO 1 2 3 4 5

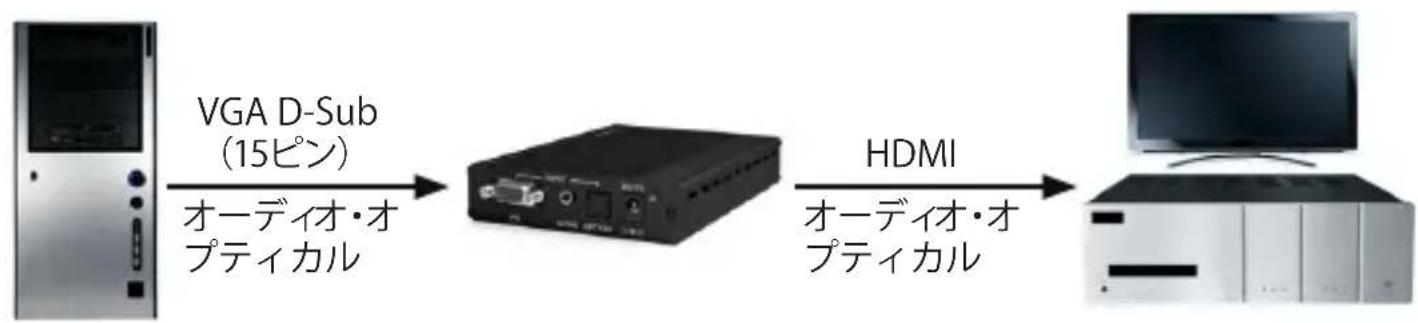

接続およびインストール手順
オーディオ・オプティカル| B["Device"]
    B -->|HDMI
オーディオ・オプティカル| C["Computer"]

OSD操作

第1層オプション	第2層オプション	調整
コントラスト-0~100コントラストレベル
輝度-0~100明るさレベル
微調整	色合い0~100色合いレベル
	彩度0~100彩度レベル
	シャープネス0~100シャープネスレベル
	終了第1層に戻る
色	赤0~100赤レベル
	緑0~100緑レベル
	青0~100青レベル
	終了第1層に戻る
サイズ-	フール/オーバースキャン/アンダースキャン/レターボックスパンスキャン
出力	-	ネーティブ/VGA/SVGA/XGA/SXGA/UXGA/480i/480p/720p@60Hz/1080i@60Hz/1080p@60Hz/576i/576p/720p@50Hz/1080i@50Hz/1080p@50Hz/WXGA/WSXGA/WUXGA
オーディオ	-	3.5mm/Toslink(オプティカル)
OSD	Hポジション	0~100 OSD水平位
	Vポジション	0~100 OSD垂直位
	タイマー	0~100 OSD経過時間(秒)
	背景	0~100 透明レベル
	終了第1層に戻る
情報	-	ソース(入力インターフェース)入力(入力解像度)出力(出力解像度)バージョン:(ファームウェア-のバージョン)
終了	-	OSDメニュー修了StarTech.com

リセット機能

ユニットをリセットするため、メニューボタンをしばらく押し続けます。ユニットからDC電源を取り外し、再度差し込みます。本動作により、ユニットを工場出荷時の初期設定に戻し、出力解像度はネイティブに設定されることを選択されます。出力解像度は接続されているディスプレーデバイスに対応不可能の場合に便利な機能となります。

技術仕様

技術仕様 VGA2HDMIPRO
入力ポート	1 x D-Sub 15ピン (VGAコネクター)
	1 x 3.5mmジャック
	1 x Toslink (光ファイバ)
出力ポート	1 x HDMI
	1 x 3.5mmジャック
	1 x Toslink (光ファイバ)
電源	5V/2.6A DC (US/EU 標準, CE/FCC/UL認定)
外形寸法 (mm) 154(奥) x 100(幅) x 25(高)
重量 (g) 340
シャーシ材料 アルミ
シルクスキン色	シルバー
動作温度	0°C ~ 48°C間操作可能
