CPNTA2HDMI - オーディオ/ビデオコンバーター StarTech.com - 無料のユーザーマニュアル

製品タイプ	オーディオ/ビデオコンバーター
ブランド	StarTech.com
モデル	CPNTA2HDMI
寸法（幅×奥行×高さ）	約10cm×6cm×2cm
重量	約100g
電源	USBバスパワーまたは5V ACアダプター（別売）
入力インターフェース	コンポジットビデオ×1、ステレオRCAオーディオ×1
出力インターフェース	HDMI×1
対応ビデオ入力	NTSC/PAL、480i/576i
出力解像度	480p/576p/720p/1080p（自動検出）
オーディオサポート	ステレオアナログ→デジタル変換、HDMI経由出力
主な機能	アナログAV信号をHDMIに変換、プラグアンドプレイ
付属品	本体、USBケーブル、取扱説明書
メンテナンス	柔らかい乾いた布で拭いてください。液体洗剤は使用しないでください。
安全上の注意	湿気やほこりの多い場所での使用を避けてください。
修理・部品交換	ユーザーによる修理はできません。保証期間内は正規代理店にご連絡ください。
一般情報	使用前に取扱説明書をよくお読みください。

よくある質問 - CPNTA2HDMI StarTech.com

このコンバーターはどのような信号を変換できますか？

コンポジットビデオ（黄）とステレオRCAオーディオ（赤/白）をHDMI信号に変換します。NTSC/PAL両方に対応しています。

電源はどのように供給しますか？

付属のUSBケーブルをコンバーターに接続し、USBポートから電源を取ります。または別売の5V ACアダプターも使用できます。

出力解像度はどのくらいですか？

自動検出機能により、480p、576p、720p、1080pまで対応します。入力信号に応じて最適な解像度に変換します。

音声はHDMIから出力されますか？

はい、アナログステレオ音声をデジタルに変換し、HDMI経由でテレビやモニターに出力します。

プラグアンドプレイで使用できますか？

はい、特別なドライバーやソフトウェアは不要です。接続するだけで自動的に認識されます。

付属品には何が含まれていますか？

本体、USB電源ケーブル、取扱説明書が付属します。HDMIケーブルやAVケーブルは別売です。

保証期間はどのくらいですか？

StarTech.com製品は通常2年間の保証が付いています。詳細は公式サイトをご確認ください。

故障した場合の対応方法を教えてください。

まずは取扱説明書のトラブルシューティングをお試しください。解決しない場合は、購入店またはStarTech.comサポートにご連絡ください。

パソコンに接続して使用できますか？

このコンバーターはパソコンへの直接接続を想定していません。テレビやプロジェクターなどのHDMI入力を持つ機器に接続します。

セットアップ方法を教えてください。

①AV機器の出力をコンバーターの入力に接続。②コンバーターのHDMI出力をテレビに接続。③USBケーブルで電源供給。④電源を入れると自動変換開始。

使用説明書 CPNTA2HDMI StarTech.com

オーディオ付きコンポーネント - HDMI® ビデオコンバータ

CPNTA2HDMI

*実際の製品は写真と異なる場合があります

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに 1

特徵 1

パッケージの内容....1

ハードウェアガイド......2

フロントパネル 2

リアパネル……2

技術仕様 3

インストール手順と接続……4

フロントパネルへ......4

リアパネルへ......4

技術サポート 5

保証に関する情報...... 5

はじめに

StarTech.comのオーディオ付きコンバージAVコンポーネント - HDMIフォーマットコンバータをご購入いただきありがとうございます。この革新的な製品は、アナログコンポーネントビデオ（YPbPrとYCbCr）とオーディオ（デジタルまたはアナログ）をHDMIフォーマットに簡単かつコスト効率よく変換します。最大1080pの解像度と5.1チャンネルオーディオに対応しています。

特徵

• HDMI 1.2/HDCP 1.1/DVI 1.0との互換性
• 最大解像度1080pに対応
• デジタルとアナログのオーディオ入力に対応
• 標準解像度および高解像度のビデオ出力に対応

パッケージの 内 容

• 91cm RCAケーブル1 x 電源アダプタ
• 電源アダプタ
• RCA + オーディオ - HDMI コンバータ
• ユーザマニュアル

ハードウェアガイド

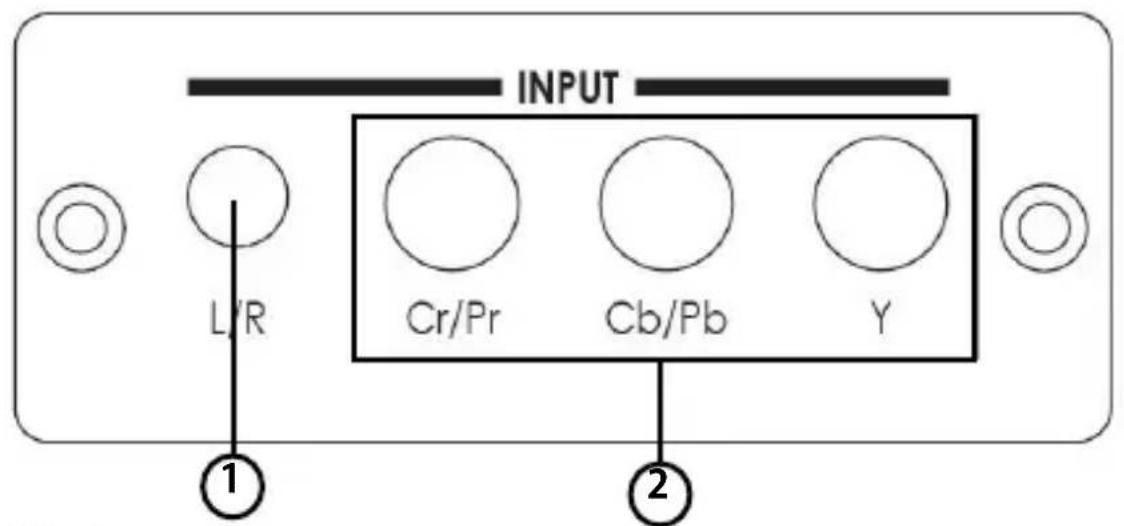

フロントパネル

L/Rオーディオ入力ポートと接続したいデバイス（例：DVDプレーヤー、セットト・ボックスなど）のオー ディオ 出 力ポートを接 続します。

2. YPbPr/YCbCr入力：

YPbPr/YCbCr入力（3 RCA）ポートと接続したいデバイス（例：DVDプレーヤー、ートトップボックスなど）のビデオ出力ポートを接続します。

3. CO-AX入力：

CO-AX IN（同軸オーディオ入力）ポートと接続したいデバイス（例：DVDプレーヤセットトップ ボックスなど）のオーディオ出 カ ポ ートを 接 続します。

4. HDMI出力：

HDMI OUT（出力）ポートをディスプレイののHDMI入力ポートに接続します。

5. 電源：

5VDC電源をユニットに差し込み、アダプタをAC壁コンセントに接続します。

6. 電源LEDインジケーター：

電源が接続されるとLEDが点灯します。

7. オーディオ入力選択：

AUDIO IN（入力）ソースをL/Rと同軸オーデイオ入力から選択します。

技術仕様

DVIのバージョン	DVI 1.0
HDCP	HDCP 1.1
HDMIのバージョン	HDMI 1.2
最大解像度	1080p @ 60Hz
電源	5V DC
入力コネクタ	1 x 3.5mmアナログオーディオ (2チャンネル)1 x デジタル同軸オーディオ3 x コンポーネントRCA (YPbPr/YCbCr)
出力コネクタ	1 x HDMIコネクタ

インストール手順と接続 フロントパネルへ

リアパネルへ

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
