使用説明書 Omega 20A MAGNAT

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。ご購入いただきました製品は、その品質の高さから世界的に定評を得ております。

なお、このスピーカーをご使用いただく前に、以下の注意事項を必ず最後までお読みください。

稲妻の記載された三角マークは、装置が高圧を使用しており、危険な感電原因となることをユーザーに警告しています。

感嘆符の記載された三角マークは、付属の取扱説明書に運転やメンテナンス（修理）にかかわる重要な指示に従うことをユーザーに促しています。

分解しないでください！感電の危険があります！

注意：感電を防ぐため、スピーカーハウジング/電源を分解したり、カバーを取り外したりしないでください。ユーザー自身で修理作業を行わないでください。修理は資格を有する技術者にお任せください！装置のプラグに完全に対応しないコンセントや延長コードを使用しないでください。

安全に関する重要事項

ご使用の前には、取扱説明書を必ずよくお読みください。取扱説明書には運転および安全にかかわる重要な注意事項が記載されています。必ず全ての注意事項に従ってください。取扱説明書を大切に保管してください。

水が飛び散ったりしてサブウーファーが絶対に濡れないように十分ご注意ください。サブウーファーの上に花瓶などが入った容器を置くことも厳禁です。
アクティブサブウーファーのハウジングから室内の壁やその他の設置物（家具、棚など）までの距離は 5 cm 以上確保するようにしてください。

アクティブサブウーファーの後方にあるアルミニウム板やアンプのクーリングフィンは接続中のアンプを冷却するものです。

このため、他の設置物への距離を 5 cm 以上確保し、カーテンなどで 覆わないようにしてください。

・アクティブサブウーファーは熱源の付近には設置しないでください（ヒーター、ストーブ、裸火）。
・アクティブサブウーファーは10°Cから40°Cの温度領域での使用に適しています。アクティブサブウーファーは非常に湿度の高い室内ではご使用にならないでください。
・炎をともなうもの（ローソクなど）をアクティブサブウーファーの上に置かないでください。
・濡れた手で電源コードを触らないでください。
・電源コードをヒーター機器へ近づけないでください。
電源線に破損が見られる場合には、装置のご使用をお止めください。破損した電源線は修理せず、交換してください。
・重い 物体を電源コード上に置かないでください。
・源コードは常に手に届く状態にしておく必要があります。
装置を（旅行などの理由から）長期間ご使用にならない場合、電源プラグをコンセントから抜いておいてください。雷雨時には、装置の電源を遮断しておいてください。これにより落雷や過電圧による破損を回避します。
・表面が破損する恐れがありますので、洗浄剤や化学溶剤を使用しないでください。
- 危険な過電圧やその他の危険が発生する恐れがありますので、修理作業は相応の資格のある専門家にお任せください。

MAGNAT OMEGAシリーズの起動中サブウーファー

お手元のスピーカーと接続する場合には、すべての機器のスイッチが切れていることをご確認ください。また、スピーカーのコードの位相が正しく接続されるよう、注意してください。つまり、出力の（＋）端子は入力の（＋）端子と、また（－）端子は（－）端子と接続します。お手持ちのレシーバー／アンプとスピーカーの取扱説明書もあわせてご覧ください。

設置位置

サブウーファーから出される周波数範囲は、人間の耳には位置設定ができないものなので、一般的に設置には問題がありません。それでも、フロントスピーカーそばの、音響をお楽しみになる位置の前に置くのが、好ましいでしょう。なお、壁やその他の物からの距離を、横は少なくとも20 cm、後ろからは少なくとも20 cmあけるようにご注意ください。でないと、ベースの音質が低下することがあります。

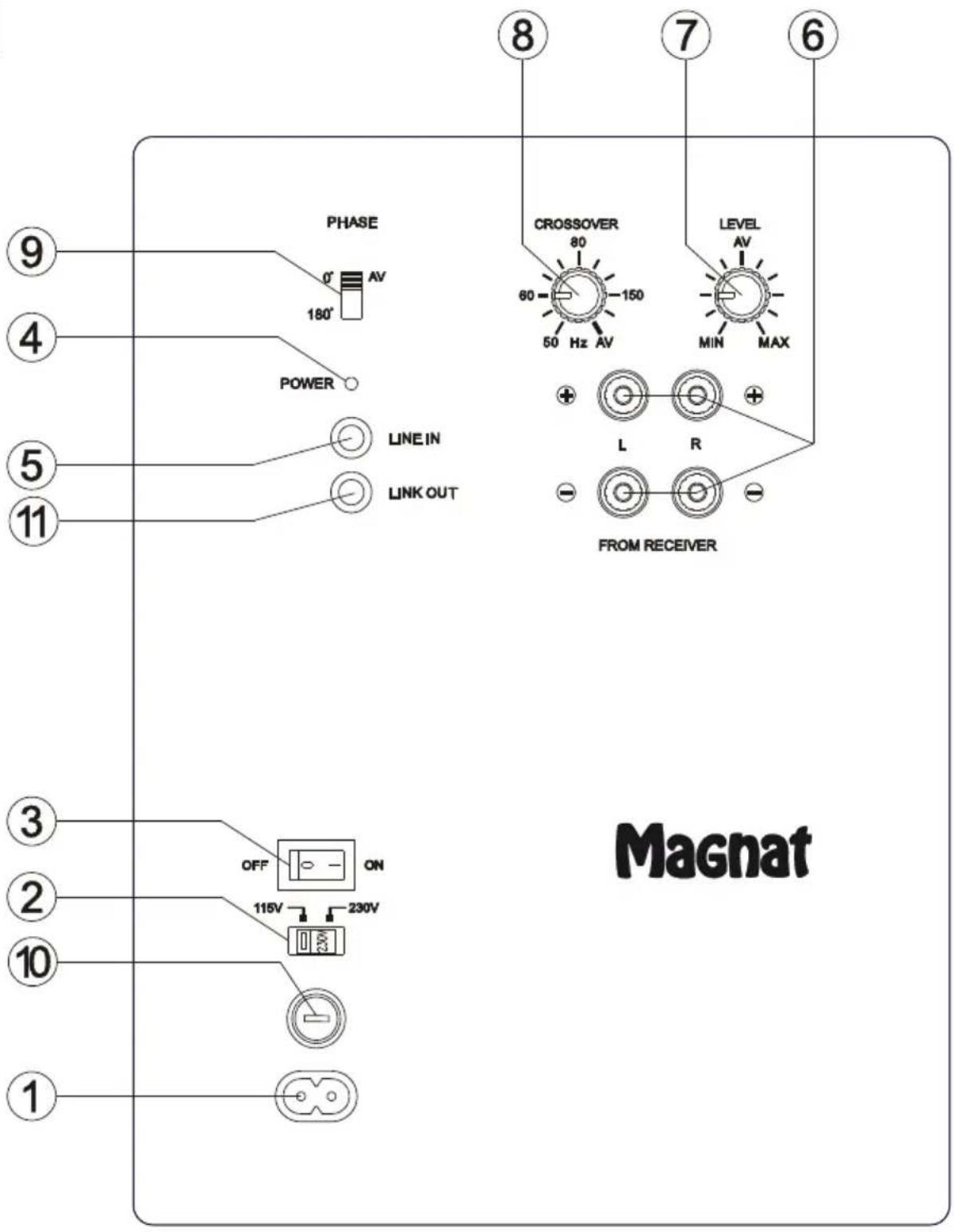

サブウーファーの取扱詳細（図1）

配電網への接続（1）、電源電圧セレクトスイッチ（2）

サブウーファーにはアンプが組み込まれていますので、付属の電源コードを用いてサブウーファーは必ず配電網に接続します。配電電圧の選択スイッチは欧州圏内での使用を対象として230 Vに設定されて出荷されています。

非常に重要：115 V に設定されたサブウーファーが 230 V の配電網に接続されると、組み込みアンプは必然的に損傷されます。

パワースイッチ (3), LED運転ステータス表示 (4)

パワースイッチ ON パワースイッチ OFF
自動スイッチオン・オフがアクティブになっています。レシーバーからの信号をサブウーファーが受け取ると、自動的に起動し、LED表示は緑色に点灯します。レシーバーからサブウーファーへの信号が途絶えると、数分後自動的に再びスタンバイモードとなり、LED表示は赤色に点灯します。スタンバイモードにおける消費電力は0.5ワットです。	サブウーファーOFFLED OFF長期間にわたり本製品を使用しない場合には、この設定にしてください。

AV のインプット (5)

お手持ちのレシーバー(Sub-Pre-Out) の低レベルサブウーファー出力をサブウーファーの AV 入力と接続してください（図 3 参照）。この際、モノラル・ピンプラグケーブルが必要となります（このケーブルは付属されていません）。

LINK OUT ジャック(11)を使用してその他のサブウーファーを接続することも可能です。

高レベルのインプット (6)

レシーバーおよびアンプの高レベル・コントローラー（スピーカー）のアウトプットへの接続用（図2を参照）。

レベルコントローラー (7)

ベース音のボリュームを好みに合わせるには、このコントローラーを用いて次のように行います：

1. アンプのベースコントローラーを中央（リニア）に設定します。
2. 非常に重要：レベルコントローラーを出来る限り左へ回じておきます（最も低いボリューム）。
3. 音楽をかけてから、希望の音量になるまでアンプのコントローラーを徐々に上げていきます。
4. レベルコントローラーを用いて、ベースレベルを希望の音量に合わせます。

分離周波数コントローラー (8)

サブウーファーが機能するぎりぎりの最高周波数に設定するには、このコントローラーを用います。棚型スピーカーとの併用時には周波数を100 Hz ～ 150 Hzに設定してください。スタンド型スピーカーをご使用の際には50 Hz ～ 100 Hzに設定することをお奨めします。

位相スイッチ(9)

位相スイッチは、通常0°に設定しておいてください。サブウーファーとフロントサテライトとの間の距離が大きい場合や、仕様空間の音響特性が好ましくない場合など、位相設定を180°にしておいた方が有利なことが、稀にあります。しかし原則としては、基本音域下部がフルに響く位置が適切な設定といえます。

ヒューズ (10)

ヒューズについては、アンプの裏側のヒューズ止め具の横に記された型以外は使用できません。

技術仕様

Omega Sub 20A

Omega Sub 25A

配置構成：バスレフレックス、バスレフレックス、

ダウンファイヤー方式 ダウンファイヤー方式

搭載：21 cmロングストロークドライバー 26 cmロングストロークドライバー

出力能力RMS/Max.: 100 / 200 Watt 140 / 280 Watt

周波数範囲：24 - 200 Hz 22 - 200 Hz

分離周波数：50 - 200 Hz 50 - 200 Hz

技術仕様データは変更することがありますのでご注意ください。
