Monitor Supreme Sub 202A - サブウーファー MAGNAT - 無料のユーザーマニュアル

製品タイプ	アクティブサブウーファー
ブランド	Magnat
モデル	Monitor Supreme Sub 202A
寸法（幅×高さ×奥行）	265 x 365 x 345 mm
出力功率（RMS/最大）	80 W / 160 W
周波数帯域	20 – 200 Hz
クロスオーバー周波数調整	50 – 150 Hz
電源	230V（115V/230V切り替え可能）
待機消費電力	< 0.5W
入力端子	ライン入力（RCA）、AV入力（モノラル）、ハイレベル入力（スピーカーターミナル）
動作モード	ON（常時）、AUTO（自動スタンバイ）
音量調節	低音レベルの調整
電源スイッチ	はい、背面
ヒューズ	アンプに表示されているタイプ、交換可能
雷サージ保護	雷雨時や長期間使用しない場合はプラグを抜いてください
壁からの最小距離	冷却用に5cm、音響再生用に20cm
お手入れ	柔らかい家庭用洗剤で拭き、溶剤は避けてください
保証	スピーカー5年、アンプ2年
付属品	電源ケーブル

よくある質問 - Monitor Supreme Sub 202A MAGNAT

サブウーハーをアンプに接続するにはどうすればいいですか？

利用可能な3つの入力のいずれかを使用：ライン入力（RCA）は低レベル接続用、AV入力（モノラル）は専用サブウーハー出力用、またはハイレベル入力（スピーカーターミナル）はアンプのスピーカー出力への接続用。すべての機器の電源が切れていることを確認してください。

最適な音を得るためにはサブウーハーをどこに置けばいいですか？

サブウーハーをフロントスピーカーの近くに置き、壁や物から少なくとも20cm離してください。低音の歪みを防ぐためです。人間の耳は低周波数を定位しないため、設置場所はあまり重要ではありませんが、前方に配置することをお勧めします。

スイッチのAUTOモードとはどういう意味ですか？

AUTOモードは自動電源オン/オフを有効にします。信号を受信すると緑色に点灯し、信号がない状態が数分続くと待機（赤色LED）になります。省エネのため、このモードをお勧めします。

低音の音量はどうやって調整しますか？

音量調節ノブ(3)を好みに合わせて回してください。最適な調整のため、まずアンプの低音調整を中央に設定し、音楽を聴きながらサブウーハーの音量を徐々に上げてください。

クロスオーバー周波数はどうやって調整しますか？

クロスオーバー周波数調節(4)を使用します。ブックシェルフスピーカーの場合は100～150Hz、フロアスピーカーの場合は50～100Hzに設定します。これにより、サブウーハーが再生する周波数の上限が決まります。

LEDが赤い場合はどうすればいいですか？

赤色LEDはサブウーハーが待機モードであることを示します。信号を受信しない場合、数分後に自動的に待機になります。ソースが信号を送信していることと、AUTOモードが有効であることを確認してください。

このサブウーハーをMonitor Supremeシリーズ以外のスピーカーと一緒に使えますか？

はい、このサブウーハーはどのスピーカーとでも使用できます。Monitor Supremeシリーズと音響的、視覚的に調和するように設計されていますが、他のブランドでも問題なく動作します。

サブウーハーのお手入れ方法は？

柔らかい家庭用洗剤で表面を拭いてください。仕上げを傷める可能性があるので、ワニス、溶剤、研磨剤は絶対に使用しないでください。

ヒューズが切れた場合はどうすればいいですか？

サブウーハーのプラグを抜き、同じタイプのヒューズ（背面のヒューズホルダー付近に表示）と交換します。問題が解決しない場合は、資格のある技術者に修理を依頼してください。

この製品の保証は？

Magnatはスピーカーに5年間の保証、アンプに2年間の保証を提供します。保証は初回購入者に適用され、材質または製造上の欠陥をカバーします。領収書と保証書を保管してください。

使用説明書 Monitor Supreme Sub 202A MAGNAT

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。ご購入いただきました製品は、その品質の高さから世界的に定評を得ております。

なお、このスピーカーをご使用いただく前に、以下の注意事項を必ず最後までお読みください。

稲妻の記載された三角マークは、装置が高圧を使用しており、危険な感電原因となることをユーザーに警告しています。

感嘆符の記載された三角マークは、付属の取扱説明書に運転やメンテナンス（修理）にかかわる重要な指示に従うことをユーザーに促しています。

分解しないでください！感電の危険があります！

注意: 感電を防ぐため、スピーカーハウジング/電源を分解したり、カバーを取り外したりしないでください。ユーザー自身で修理作業を行わないでください。修理は資格を有する技術者にお任せください！装置のプラグに完全に対応しないコンセントや延長コードを使用しないでください。

安全に関する重要事項

ご使用の前には、取扱説明書を必ずよくお読みください。取扱説明書には運転および安全にかかわる重要な注意事項が記載されています。必ず全ての注意事項に従ってください。取扱説明書を大切に保管してください。

• 水が飛び散ったりしてサブウーファーが絶対に濡れないように十分ご注意ください。サブウーファーの上に花瓶などが入った容器を置くことも厳禁です。
• アクティブサブウーファーのハウジングから室内の壁やその他の設置物（家具、棚など）までの距離は 5 cm 以上確保するようにしてください。

アクティブサブウーファーの後方にあるアルミニウム板やアンプのクーリングフィンは接続中のアンプを冷却するものです。

このため、他の設置物への距離を 5 cm 以上確保し、カーテンなどで 覆わないようにしてください。

• アクティブサブウーファーは熱源の付近には設置しないでください（ヒーター、ストーブ、裸火）。
• アクティブサブウーファーは10°Cから40°Cの温度領域での使用に適しています。アクティブサブウーファーは非常に湿度の高い室内ではご使用にならないでください。
• 炎をともなうもの（ローソクなど）をアクティブサブウーファーの上に置かないでください。
• 濡れた手で電源コードを触らないでください。
• 電源コードをヒーター機器へ近づけないでください。
• 電源線に破損が見られる場合には、装置のご使用をお止めください。破損した電源線は修理せず、交換してください。
• 重い物体を電源コード上に置かないでください。
• 源コードは常に手に届く状態にしておく必要があります。
• 装置を（旅行などの理由から）長期間ご使用にならない場合、電源プラグをコンセントから抜いておいてください。雷雨時には、装置の電源を遮断しておいてください。これにより落雷や過電圧による破損を回避します。
• 表面が破損する恐れがありますので、洗浄剤や化学溶剤を使用しないでください。
• 危険な過電圧やその他の危険が発生する恐れがありますので、修理作業は相応の資格のある専門家にお任せください。

アクティブサブウーファーMAGNAT MONITOR SUPREME

この製品は、コンパクトスピーカー、MAGNAT MONITOR SUPREME スピーカーシリーズと、外観も音響もぴったり合うよう、つくられておりますが、もちろんその他のスピーカーと接続しても、お楽しみいただけます。

お手元のスピーカーと接続する場合には、すべての機器のスイッチが切れていることをご確認ください。また、スピーカーのコードの位相が正しく接続されるよう、注意してください。つまり、出力の（＋）端子は入力の（＋）端子と、また（－）端子は（－）端子と接続します。お手持ちのレシーバー／アンプとスピーカーの取扱説明書もあわせてご覧ください。

設置位置

サブウーファーから出される周波数範囲は、人間の耳には位置設定ができないものなので、一般的に設置には問題がありません。それでも、フロントスピーカーそばの、音響をお楽しみになる位置の前に置くのが、好ましいでしょう。なお、壁やその他の物からの距離を、横は少なくとも20 cm、後ろからは少なくとも20 cmあけるようにご注意ください。でないと、ベースの音質が低下することがあります。

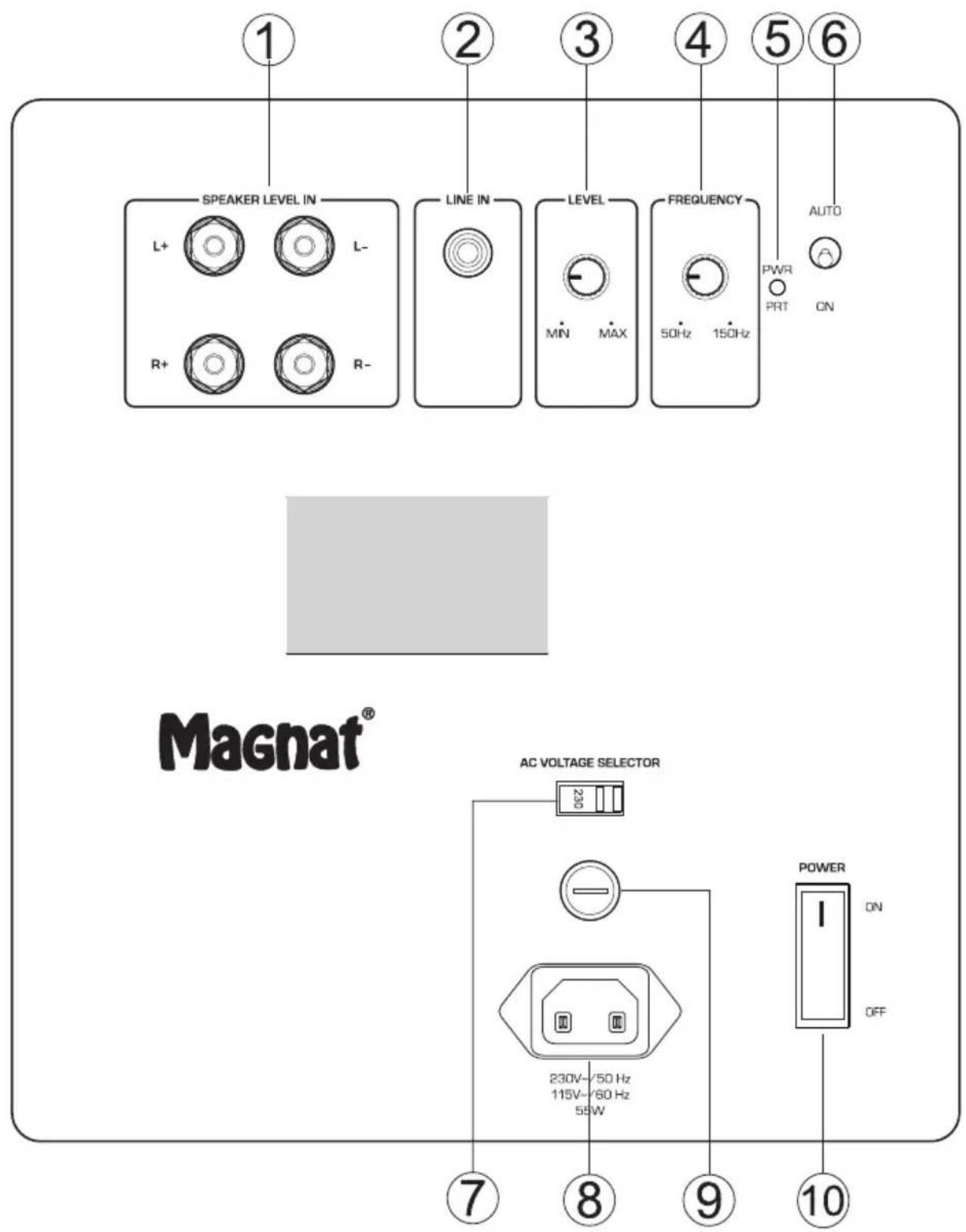

サブウーファーの取扱詳細（図1）

配電網への接続 (8)、電源電圧セレクトスイッチ (7)

サブウーファーにはアンプが組み込まれていますので、付属の電源コードを用いてサブウーファーは必ず配電網に接続します。配電電圧の選択スイッチは欧州圏内での使用を対象として230 Vに設定されて出荷されています。

非常に重要：115 V に設定されたサブウーファーが 230 V の配電網に接続されると、組み込みアンプは必然的に損傷されます。

運転モードスイッチ (6), LED運転ステータス表示 (5), パワースイッチ (10)

	パワースイッチ ON パワースイッチ OFF
運転モードスイッチON	サブウーファーは継続的に起動し、LED表示は緑色に点灯します。この設定は静かなパッセージをともなうプログラムの再生に適しています(サブウーファーを不意に切ってしまう事態を防げます)。	サブウーファーOFFLED OFF長期間にわたり本製品を使用しない場合には、この設定にしてください。
運転モードスイッチAUTO	自動スイッチオン・オフがアクティブになっています (推奨設定)レシーバーからの信号をサブウーファーが受け取ると、自動的に起動し、LED表示は緑色に点灯します。レシーバーからサブウーファーへの信号が途絶えると、数分後自動的に再びスタンバイモードとなり、LED表示は赤色に点灯します。

AV のインプット (2)

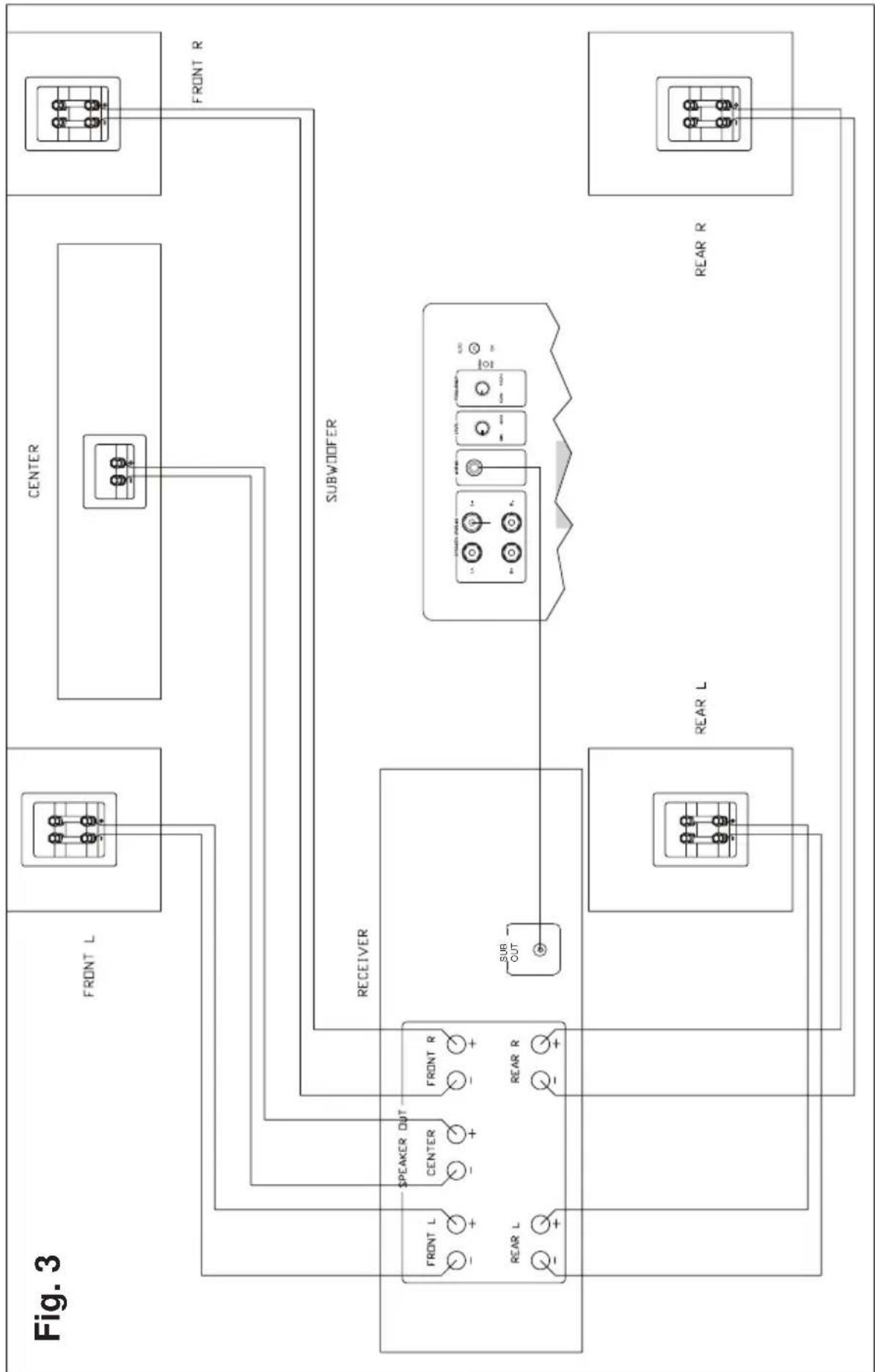

お手持ちのレシーバー(Sub-Pre-Out) の低レベルサブウーファー出力をサブウーファーの AV 入力と接続してください（図3参照）。この際、モノラル・ピンプラグケーブルが必要となります（このケーブルは付属されていません）。

高レベルのインプット (1)

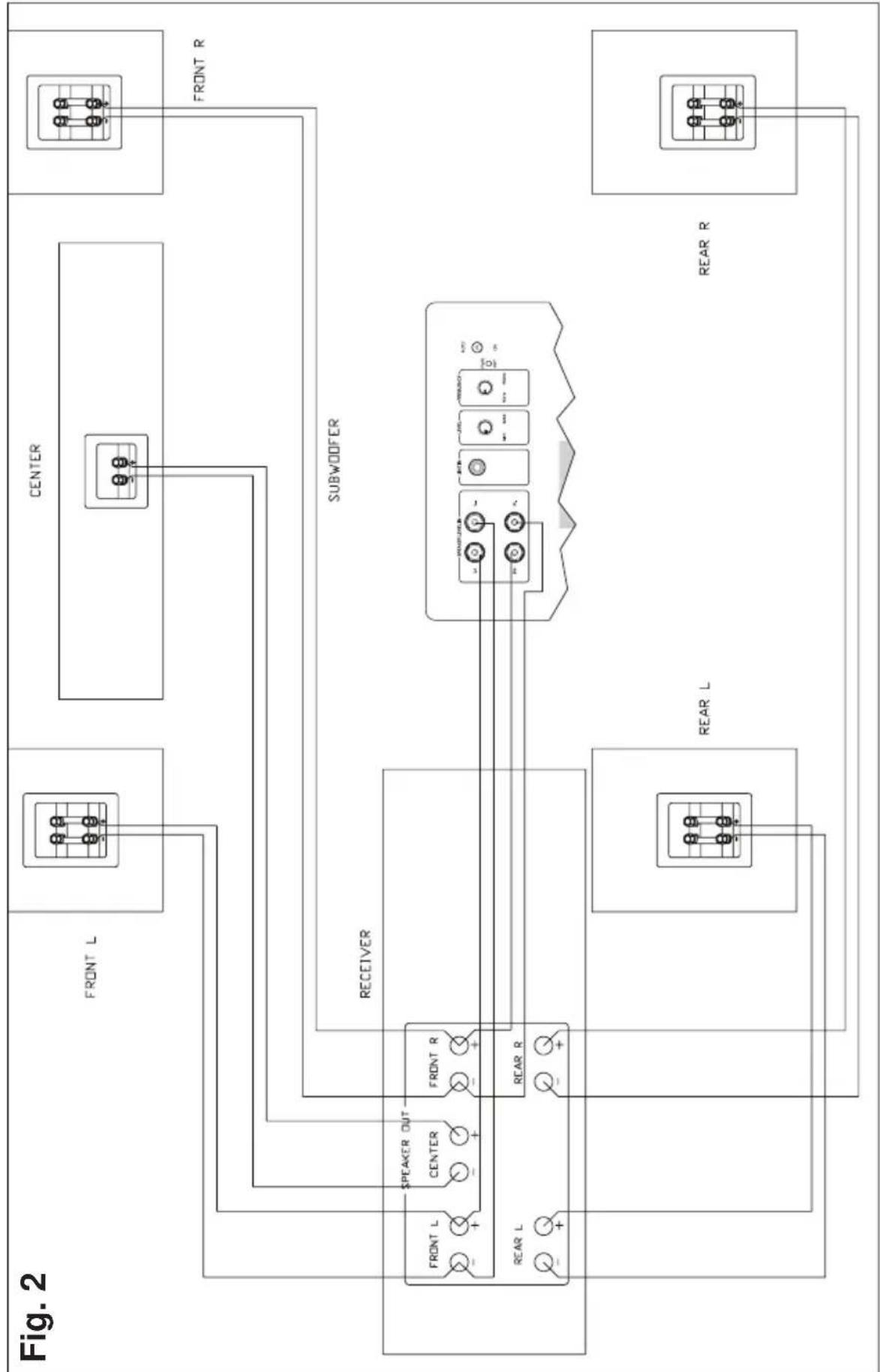

レシーバーおよびアンプの高レベル・コントローラー（スピーカー）のアウトプットへの接続用（図2を参照）。

レベルコントローラー (3)

ベース音のボリュームを好みに合わせるには、このコントローラーを用いて次のように行います：

1. アンプのベースコントローラーを中央（リニア）に設定します。
2. 非常に重要：レベルコントローラーを出来る限り左に回しておきます（最も低いボリューム）。
3. 音楽をかけてから、希望の音量になるまでアンプのコントローラーを徐々に上げていきます。
4. レベルコントローラーを用いて、ベースレベルを希望の音量に合わせます。

分離周波数コントローラー (4)

サブウーファーが機能するぎりぎりの最高周波数に設定するには、このコントローラーを用います。棚型スピーカーとの併用時には周波数を100 Hz～150 Hzに設定してください。スタンド型スピーカーをご使用の際には50 Hz～100 Hzに設定することをお奨めします。

ヒューズ (9)

ヒューズについては、アンプの裏側のヒューズ止め具の横に記された型以外は使用できません。

お手入れ

表面の清掃は家庭用のマイルドな洗剤で行ってください。家具用艶出しクリーナー等はご使用にならないで下さい。

技術仕様

配置構成：バスレフレックス、バスレフレックス、

ダウンファイヤー方式 ダウンファイヤー方式

搭載：20 cmロングストロークドライバー 30 cmロングストロークドライバー

出力能力RMS/Max.: 80 / 160 Watt 100 / 220 Watt

技術仕様データは変更することがありますのでご注意ください。

Fig. 1

D
