Tipo di prodotto	Ventilatore domestico
Marca	Innoliving
Modello	INN-529
Colore	Bianco e grigio
Materiale	Corpo in plastica, supporto in metallo
Dimensioni (prodotto)	40 x 40 x 120 cm (LxPxA)
Peso	4,5 kg
Alimentazione	CA 220-240V, 50Hz
Consumo energetico	50 W
Impostazioni velocità ventilatore	3 velocità (bassa, media, alta)
Modalità	Normale, Naturale, Sonno
Oscillazione	Sì, 90° orizzontale
Timer	1-7 ore
Telecomando	Sì, con batteria (CR2025)
Altezza regolabile	Sì, asta telescopica
Caratteristiche di sicurezza	Protezione da surriscaldamento, interruttore anti-ribaltamento
Manutenzione	Pulire con panno umido; non immergere
Accessori inclusi	Telecomando, manuale utente
Classe di efficienza energetica	Classe A

Domande frequenti - INN-529 Innoliving

Come pulisco il ventilatore?

Scollegare il ventilatore. Utilizzare un panno morbido e umido per pulire l'esterno. Per le pale, utilizzare un accessorio spazzola su un aspirapolvere o un panno umido. Non smontare il ventilatore per la pulizia.

Il ventilatore può essere utilizzato all'aperto?

No, questo ventilatore è progettato solo per uso interno. Tenerlo lontano da acqua e umidità.

L'altezza è regolabile?

Sì, il ventilatore ha un'asta telescopica che consente di regolare l'altezza da 100 cm a 120 cm.

Come imposto il timer?

Premere ripetutamente il pulsante Timer sul telecomando o sul pannello di controllo per selezionare da 1 a 7 ore. Il ventilatore si spegnerà automaticamente dopo il tempo impostato.

Cosa fa la modalità Sonno?

La modalità Sonno riduce gradualmente la velocità del ventilatore nel tempo per fornire un ambiente confortevole mentre si dorme.

Il mio ventilatore non si accende. Cosa devo fare?

Controllare se il cavo di alimentazione è collegato e la presa funziona. Assicurarsi che l'interruttore anti-ribaltamento sia inserito (ventilatore in posizione verticale). Se ancora non funziona, contattare l'assistenza clienti.

Il telecomando non funziona. Cosa posso provare?

Prima controllare la batteria: sostituire con una nuova batteria a bottone CR2025. Assicurarsi che il telecomando sia puntato verso il ricevitore del ventilatore e nel raggio d'azione (circa 5 metri).

Perché il ventilatore fa rumore?

Il rumore può essere dovuto a parti allentate o polvere. Controllare che tutte le viti siano serrate e pulire le pale. Se il rumore persiste, contattare l'assistenza.

Come devo conservare il ventilatore quando non viene utilizzato?

Scollegare il ventilatore, pulirlo e conservarlo in un luogo asciutto. È possibile abbassare l'altezza dell'asta per risparmiare spazio. Tenere il telecomando in un luogo sicuro.

Qual è la garanzia per questo ventilatore?

Il Innoliving INN-529 è solitamente coperto da una garanzia di 2 anni. Fare riferimento al manuale utente o contattare il rivenditore per i termini specifici.

MANUALE UTENTE INN-529 Innoliving

Grazie per aver acquistato il ventilatore a piantana INNOLIVING modello INN-529B. Leggere attentamente le istruzioni prima dell'uso e conservare il presente manuale per future consultazioni.

AVVERTENZE E NORME DI SICUREZZA

- Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e in particolare le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale, per l'intera durata di vita dell'apparecchio, a scopo di consultazione. La mancata osservanza delle istruzioni potrebbe essere causa di incidenti e rendere nulla la garanzia, sollevando il fabbricante da ogni responsabilità.

- Questo prodotto non è stato concepito per l'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, mentali o sensoriali, privi di esperienza e conoscenza, a meno che non ci sia la supervisione o formazione sull'uso dell'apparecchio fornita dalla persona responsabile della loro sicurezza e ne capiscano i pericoli implicati.

- Questo prodotto non è un giocattolo. Assicurarsi che i bambini non giochino con l'apparecchio. Tenere il prodotto e il suo cavo lontano dalla portata dei bambini.

- Scollegare il ventilatore dalla rete elettrica prima di rimuovere le griglie di protezione, prima di ogni operazione di manutenzione e pulizia, prima di spostare il prodotto, prima di lunghi periodi di inutilizzo o in caso di temporale.

• Non azionare mai il ventilatore senza griglie di protezione. PERICOLO DI LESIONI DOVUTE ALL'ACCIDENTALE CONTATTO CON LE PALE IN MOVIMENTO!

- Il presente apparecchio deve essere utilizzato unicamente per lo scopo per cui è stato progettato, ovvero come ventilatore per uso domestico interno. Qualsiasi altro utilizzo è considerato non conforme e pertanto pericoloso.

- Questo apparecchio è destinato al solo uso DOMESTICO.

- Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.

- Dopo aver rimosso l'apparecchio dalla confezione, controllare l'eventuale presenza di danni da trasporto e l'integrità della fornitura in base al disegno. In caso di danneggiamenti o dubbi sull'effettiva integrità, non utilizzare l'apparecchio e rivolgersi al servizio di assistenza autorizzato.

- Prima di collegare l'apparecchio, controllare che i dati della tensione di rete riportati sulla etichetta dati corrispondano a quelli della rete elettrica locale. L'etichetta dati si trova sull'apparecchio stesso.

- La spina dell'apparecchio deve entrare nella presa perfettamente. Non modificare in alcun modo la spina. Non usare adattatori né prolunghe.

I

• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite.

• Non tirare il cavo di rete per sollevare, trasportare o togliere la spina dalla presa di corrente.

• Assicurarsi che il cavo non presenti nodi o piegature.

- Verificare lo stato del cavo elettrico. Cavi danneggiati o annodati aumentano il rischio di scossa elettrica.

- Non toccare né utilizzare il prodotto con le mani o i piedi bagnati o umidi. Non toccare la spina o il cavo con le mani o i piedi bagnati o umidi.

- Non lasciare il prodotto incustodito quando è in funzione.

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal produttore o da un centro di assistenza tecnica autorizzato, in modo da prevenire ogni rischio. Non usare l'apparecchio se il cavo o la spina risultano danneggiati.

- In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

• Non immergere mai il prodotto in acqua o altri liquidi. Pericolo di scosse elettriche!

• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite.

- Non utilizzare il prodotto all'esterno. Per l'uso, posizionare il prodotto su una superficie piana e stabile. Non utilizzare il ventilatore in prossimità di

una finestra aperta per evitare un corto circuito a causa di gocciolamento o acqua piovana.

- Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'eccessiva umidità, dal bagnato, da gas, vapori o solventi infiammabili.

• Assicurarsi che non vi siano parti, come tessili o capelli, che possano impigliarsi sulla pala del ventilatore.

- Utilizzare l'apparecchio solo con la gabbia di protezione adeguatamente chiusa.

• Non coprire mai il prodotto quando è in funzione.

- Pericolò di lesioni! Mentre il prodotto è in funzione, non inserire oggetti attraverso la gabbia di protezione.

- Prestare attenzione affinché il cavo non venga a contatto con superfici calde, incandescenti, fiamme libere, pentole e altri utensili bollenti.

- Per le' istruzioni di pulizia dell'apparecchio, fare riferimento al paragrafo "Pulizia e Manutenzione" nel manuale.

- La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

- Riporre il prodotto in un ambiente asciutto privo di polvere, lontano dalla luce diretta del sole e da fonti di calore, e non accessibile ai bambini.

- Utilizzare l'apparecchio solo con gli accessori e le parti di ricambio eventualmente forniti in dotazione.

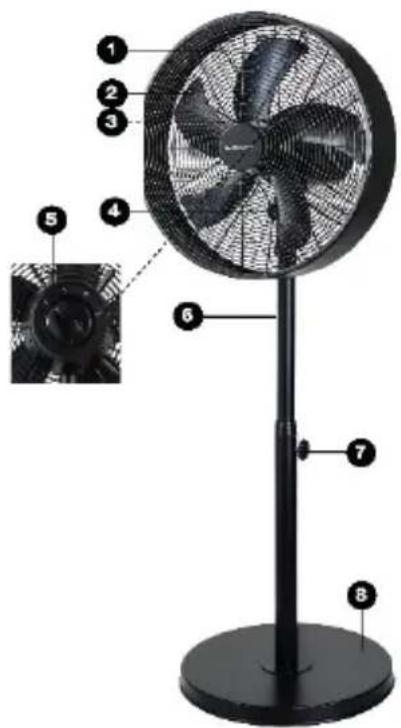

DESCRIZIONE DELLE PARTI

1. Griglie di protezione (anteriore e posteriore)
2. Pale del ventilatore
3. Motore con controllo della velocità e manopola per l'oscillazione (sul retro, non visibile qui)
4. Manopola per la regolazione dell'inclinazione
5. Manopola per la regolazione della velocità
6. Supporto telescopico
7. Manopola per la regolazione dell'altezza
8. Base di supporto

ISTRUZIONI PER IL MONTAGGIO

Fissaggio delle griglie e delle pale

1. Svitare le 4 viti dal corpo motore, posizionare la griglia posteriore e serrare le viti.

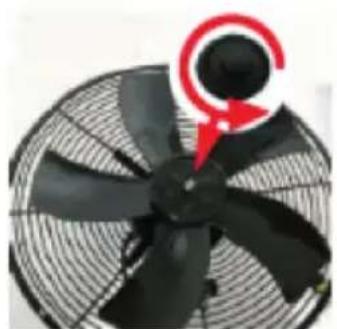

1. Posizionare le pale sull'apposito supporto e fissarle ruotando verso sinistra la manopola di fissaggio.

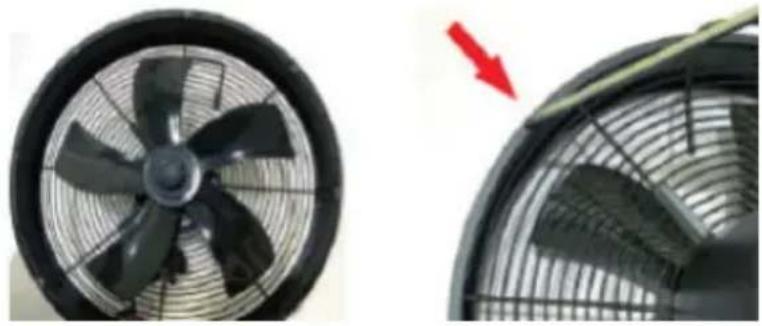

1. Posizionare la griglia anteriore e fissarla al relativo supporto serrando le viti.

Fissaggio del piedistallo alla base

1. La vite è fissata al tubo inferiore o fornita separatamente. Svitare la vite, se necessario, e rimuoverla dalla parte inferiore del piedistallo.

2. Posizionare il piedistallo sulla base, capovolgere il tutto e serrare la vite per fissare la base al piedistallo.

3. Allentare la manopola di regolazione dell'altezza, estendere il piedistallo fino all'altezza desiderata e poi stringere nuovamente la manopola.

1. Corpo motore
2. Tubo telescopico
3. Manopola di regolazione tubo superiore
4. Tubo inferiore
5. Base supporto
6. Peso
7. Vite a L

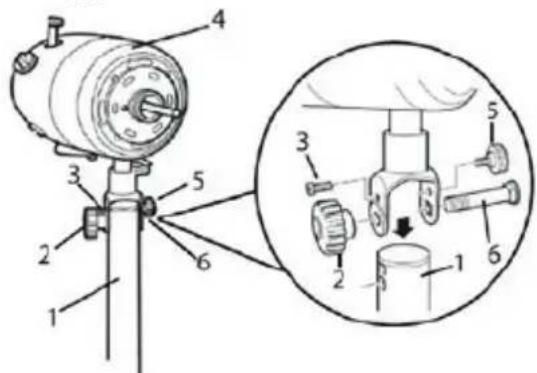

Fissaggio della testa del ventilatore e del motore al piedistallo

1. Piedistallo
2. Manopola per regolare l'inclinazione
3. Vite di fissaggio
4. Corpo motore
5. Manopola secondaria di controllo inclinazione
6. Bullone

- Per cominciare, rimuovere la manopola (2) e il bullone (6) dalla parte superiore del tubo, poi rimuovere la vite di fissaggio (3) e la piccola manopola (5) dalla staffa del corpo motore.

- Posizionare la testa del ventilatore e il motore sulla parte superiore del piedistallo e infilare il bullone (6) attraverso la staffa. Avvitare la vite di fissaggio (3) e stringerla, ma senza esagerare.

- Stringere la manopola piccola (5) sull'altro lato, stringere la manopola grande dall'altra estremità (2) mantenendo il motore del ventilatore in posizione verticale.

ISTRUZIONI PER L'USO

1. Collocare il ventilatore su una superficie asciutta, piana e solida.
2. Collegare la presa elettrica del ventilatore alla corrente elettrica.
3. Assicurarsi che la tensione del ventilatore sia conforme alle condizioni di alimentazione locale prima di utilizzare il ventilatore.

Regolare l'angolo di oscillazione

1. Spingere verso il basso il tasto per attivare la funzione oscillazione, premere nuovamente verso l'alto per disattivare questa funzione.

Controllo della velocità

Regolare la velocità utilizzando la rotella sulla testa del motore:

0--- Stop I--- Basso II --- Medio III --- Alto

Pulizia e manutenzione

1. Spegnere e scollegare l'apparecchio prima di procedere con qualsiasi operazione di pulizia e manutenzione.
2. Le parti in metallo possono essere pulite utilizzando un panno morbido e asciutto.

Attenzione: Non usare detergenti abrasivi, chimici o solventi che potrebbero danneggiare la superficie dei componenti.

ETICHETTA DATI

Innoliving Spa

Via Merloni 2/B - 60131 Ancona - Italy

INN-529B

VENTILATORE A PIANTANA IN METALLO

METAL STAND FAN

220-240V \~ 50-60Hz 50W

MADE IN CHINA

Lot n.

CE

Questo prodotto è conforme a tutte le direttive europee applicabili

Leggere attentamente le istruzioni per l'uso

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)". Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

1

DESCRIZIONE SIMBOLO VALORE UNITÀ
Tipologia di ventilatore in base al montaggio	Ventilatore a piantana
Portata massima aria F 64,52 m			^3 /min
Potenza assorbita del ventilatore P 46,20 W
Valori di esercizio SV 1,40 (m			^3 /min)/W
Consumo elettrico in modo “attesa” P	SB	-	W
Consumo elettrico in modo “spento” P	OFF	0	W
Livello di potenza sonora del ventilatore L	WA	63,31 dB(A)
Velocità massima dell’aria	C	3,58	m/sec
Consumo elettrico stagionale	Q	14,78	(kWh/a)
Norma di misura	EN IEC 60879:2019
Referente	Innoliving Spa Via Merloni 2/B Ancona
