Tipo di Prodotto	Ventilatore a Pianta
Modello	INN-514
Marca	Innoliving
Alimentazione	220-240 V~ 50 Hz
Consumo Energetico	8 W
Portata d'Aria Massima	70.24 m³/min
Livello di Potenza Sonora	48 dB(A)
Velocità dell'Aria Massima	2.14 m/s
Consumo Elettrico Stagionale	2.589 kWh/a
Consumo in Standby	0 W
Valore Operativo	8.68 (m³/min)/W
Numero di Pale	4
Impostazioni di Velocità	Singola (on/off)
Tipo di Comando	Interruttore a pulsante sulla testa del ventilatore
Diametro Base	Circa 35 cm
Regolazione Altezza	Tubo telescopico, altezza massima circa 150 cm
Classe di Sicurezza	Classe II (doppio isolamento)
Materiale	Plastica e metallo
Lunghezza Cavo	Circa 1.5 m
Accessori Inclusi	Base, asta, tubo telescopico, testa ventilatore, 4 pale, dado di bloccaggio, viti, cacciavite
Pulizia	Scollegare, pulire con panno umido
Certificazioni	CE, conforme alle Direttive UE
Produttore	Innoliving Spa, Via Merloni 9, 60131 Ancona, Italy
Paese d'Origine	Prodotto in Cina

Domande frequenti - INN-514 Innoliving

Come si assembla il ventilatore a pianta Innoliving INN-514?

Assemblare la base inserendo l'asta e serrando il dado di bloccaggio sotto. Estendere il tubo telescopico all'altezza massima e serrare il raccordo. Fissare la testa del ventilatore al tubo utilizzando le viti e il cacciavite forniti. Infine, inserire le quattro pale nella testa del ventilatore come mostrato nel manuale.

Come dovrei pulire il ventilatore?

Scollegare sempre il ventilatore prima della pulizia. Attendere che si raffreddi. Pulire l'esterno con un panno umido e asciugare con un panno morbido. Non immergere mai in acqua né utilizzare solventi o abrasivi.

Cosa devo fare se il ventilatore non si accende?

Verificare che la spia sia completamente inserita in una presa funzionante e premere l'interruttore sul retro della testa del ventilatore. Se ancora non funziona, contattare il servizio di assistenza autorizzato.

Perché il mio ventilatore fa un rumore eccessivo?

Un rumore eccessivo può verificarsi se le pale non sono assemblate correttamente o sono deformate. Riasemblare le pale seguendo le istruzioni. Se il problema persiste, contattare il servizio di assistenza.

Posso usare questo ventilatore all'aperto?

No, questo ventilatore è progettato solo per uso interno. Evitare di usarlo vicino a finestre aperte per prevenire danni da acqua e cortocircuiti.

È sicuro per i bambini usare il ventilatore?

I bambini di 8 anni e più possono usarlo sotto supervisione. Assicurarsi che non giochino con l'apparecchio o inseriscano oggetti attraverso le griglie mentre è in funzione.

Il ventilatore ha più impostazioni di velocità?

No, l'Innoliving INN-514 ha un interruttore on/off a velocità singola. Non offre controllo di velocità variabile.

Qual è il consumo energetico di questo ventilatore?

Il ventilatore consuma 8 W di potenza quando è in funzione e 0 W in modalità standby. Il suo consumo elettrico stagionale è di 2.589 kWh all'anno.

Come dovrei conservare il ventilatore quando non in uso?

Scollegare il ventilatore, lasciarlo raffreddare e conservarlo nella confezione originale o in un luogo fresco e asciutto. Tenere lontano da bambini e animali domestici.

Cosa devo fare se il cavo di alimentazione è danneggiato?

Non toccare il cavo danneggiato. Scollegare immediatamente la spina dalla presa. Il cavo deve essere sostituito dal produttore, dal suo agente di servizio o da una persona qualificata per evitare pericoli.

MANUALE UTENTE INN-514 Innoliving

Grazie per aver acquistato il Ventilatore Piantana Innoliving INN-514. Prima dell'uso, leggere attentamente le seguenti istruzioni e conservare il presente manuale per future consultazioni.

AVVERTENZE

• Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'eccessiva umidità, dai liquidi, da gas, vapori o solventi infiammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.
• Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni e persone con ridotte capacità fisiche, mentali o sensoriali, o privi di esperienza e conoscenza solo se sotto supervisione o se hanno ricevuto istruzioni riguardanti il l'uso in sicurezza dell'apparecchiatura e comprendono i rischi associati al suo utilizzo.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali domestici.
• Le operazioni di pulizia e manutenzione non devono essere eseguite da bambini senza supervisione.
• Non toccare mai il prodotto con mani umide o bagnate.
• Le spine non devono mai essere collegate o scollegate con le mani bagnate.
• Pericolo scossa elettrica! Non immergere l'apparecchio in acqua.

- Non utilizzare il ventilatore in prossimità di una finestra aperta per evitare un corto circuito a causa di gocciolamento o acqua piovana.

- Non utilizzare l'apparecchio se è danneggiato.

- Assicurarsi che non vi siano parti, come tessuti o capelli, in prossimità dell'apparecchio che possano impigliarsi sulle pale del ventilatore, quando è in funzione.

- Pericolo di lesioni! Mentre il prodotto è in funzione, non toccare per nessun motivo le pale e non far toccare le pale da nessun oggetto.

- Non lasciare il prodotto incustodito quando è in funzione.

- Non coprire mai il prodotto quando è in funzione.

- La presa di corrente deve trovarsi vicino all'apparecchio e deve essere facilmente accessibile.

- Non scollegare mai la spina dalla presa di corrente tirando il cavo, scollegarla sempre e solo dalle apposite impugnature.

- Scollegare la spina dalla presa di corrente quando non viene utilizzata per lunghi periodi.

- Per motivi di sicurezza, scollegare sempre la spina dalla presa in caso di temporali.

• Assicurarsi che il cavo di alimentazione non venga schiacciato, piegato, danneggiato da oggetti taglienti o esposto ad altre sollecitazioni meccaniche. Evitare al cavo di alimentazione eccessivi carichi termici da eccessivo calore o freddo estremo. Non modificare il cavo di alimentazione. Se ciò non viene rispettato, il cavo di alimentazione può subire danni. Un cavo danneggiato può causare una scossa elettrica mortale.

- Se il cavo di alimentazione presenta danni, non toccarlo. Innanzitutto, mettere fuori tensione la relativa presa di corrente (ad es. tramite il rispettivo salvavita) e poi scollegare con attenzione la spina dalla presa.

Non utilizzare mai il prodotto con il cavo di alimentazione danneggiato.

- Se il cavo o la spina è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

DESCRIZIONE DEL PRODOTTO E ACCESSORI

1. Controdado base
2. Base
3. Palo
4. Raccordo tubo telescopico
5. Tubo telescopico
6. Pala
7. Interruttore ON/OFF
8. Testa del ventilatore
9. Disco frontale

ASSEMBLAGGIO

Rimuovere il materiale di imballaggio e collocare tutti i componenti su una superficie piana e stabile

Inserire il palo (3) nella base (2) e fissarlo, avvitando il controdado sotto la base, come indicato in figura 1.

Figura 2.

Istallazione tubo telescopico

Come indicato in figura 2, svitare il raccordo (4), allungare il tubo telescopico alla massima altezza e poi fissare avvitando il raccordo nella direzione opposta.

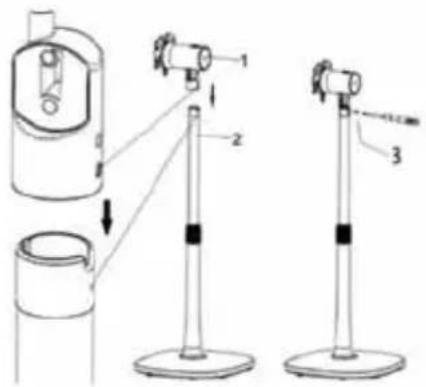

Figura 3.

Istallazione testa del ventilatore

Come indicato in figura 3, inserire la testa del ventilatore sul tubo telescopico, facendo attenzione che i fori sulla testa coincidano con quelli presenti sul tubo.

Utilizzando il cacciavite e le viti in dotazione fissare fermamente le due parti.

Figura 4.

Inserire le pale nella testa del ventilatore come indicato in figura 4.

MODALITA' DI UTILIZZO:

Posizionare il ventilatore su una superficie piana e stabile, non posizionarlo su un piano con inclinazione superiore ai 10°. Collegare il ventilatore alla presa di corrente e premere l'interruttore nel retro della testa del ventilatore. Per spegnere il prodotto premere nuovamente l'interruttore e scollegare dalla rete elettrica. Scollegare il prodotto dalla rete elettrica quando non in uso e ogni qualvolta si debba effettuare un'attività di pulizia e manutenzione.

PULIZIA E MANUTENZIONE

Scollegare il cavo di alimentazione prima di procedere con qualsiasi operazione di pulizia e manutenzione. Attendere qualche minuto dopo l'uso per far raffreddare il prodotto, prima di procedere con qualsiasi operazione di pulizia e manutenzione. Non immergere mai il prodotto in acqua. Pulire l'esterno dell'apparecchio con un panno umido e asciugare con un panno morbido. Non usare mai solventi o abrasivi. Non pulire mai i componenti dell'apparecchio con liquidi infiammabili. I vapori potrebbero causare incendi o esplosioni. In caso di prolungato inutilizzo, smontare il prodotto e riporlo nella confezione originale in un luogo fresco e asciutto.

INDIVIDUAZIONE GUASTI

Problema	Causa Soluzione
Il ventilatore non parte 1. La spina non è inserita nella presa2. La spina non è inserita del tutto nella presa3. Non è stato premuto l'interruttore4. Il prodotto è difettoso	1. Inserire la spina nella presa2. Inserire la spina correttamente nella presa3. Premere l'interruttore posizionato nella testa del ventilatore4. Contattare il servizio di assistenza tecnica
Il ventilatore non si spegne Il prodotto è difettoso Contattare il servizio di assistenza tecnica
Il ventilatore è eccessivamente rumoroso quando in uso	1. Le pale non sono state montate correttamente2. Le pale sono deformate	1. Inserire le pale sulla testa del ventilatore seguendo le istruzioni sopra2. Contattare il servizio di assistenza tecnica

SPECIFICHE TECNICHE

Descrizione	Simbolo Valore Unità
Portata massima aria F 70,24 m			3 /min
Potenza assorbita dal ventilatore P 8,09 W
Valori di esercizio SV 8,68 (m			3 /min)/W
Consumo elettrico in modo “attesa” PSB 0		W
Consumo elettrico stagionale	Q	2,589	kWh/a
Livello di potenza sonora del ventilatore	LWA	48,0	dB(A)
Velocità massima dell’aria	C 2,14	metri/secondo
Norma di misura	IEC 60879:1986+corr.1992
Referente	Innoliving Spa Via Merloni, 9 60131 Ancona

ETICHETTA DATI

Innoliving Spa

Via Merloni 9 - 60131 Ancona - Italy

INN-514

VENTILATORE PIANTANA - STAND FAN 220-240V\~50Hz 8W

MADE IN CHINA Lot n.

Questo prodotto è conforme a tutte le direttive europee applicabili.

Leggere attentamente le istruzioni per l'uso.

Apparecchio con isolamento elettrico di classe II

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'appa recchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
