INN-522 - Ventilatore domestico Innoliving - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a stelo metallico
Modello	INN-522
Marca	Innoliving
Alimentazione	220-240 V ~ 50/60 Hz, 50 W
Portata d'aria	62.78 m³/min
Potenza assorbita ventilatore	44.4 W
Velocità massima dell'aria	3.66 m/sec
Livello di rumore	66.14 dB(A)
Consumo elettrico stagionale	14.21 kWh/a
Impostazioni velocità	3 (Bassa, Media, Alta)
Oscillazione	Sì, con comando a pulsante
Regolazione inclinazione	Sì, tramite manopola e vite
Regolazione altezza	Struttura di supporto telescopica
Griglie protettive	Griglia anteriore e posteriore con ganci di sicurezza
Base	Con contrappeso per stabilità
Materiale	Costruzione in metallo
Pulizia	Panno morbido asciutto; non usare detergenti abrasivi
Caratteristiche di sicurezza	Fusibile termico, protezione da surriscaldamento, non funziona senza griglie
Disponibilità ricambi	Contattare il produttore o il centro assistenza autorizzato
Smaltimento	Conforme alla direttiva RAEE; raccolta differenziata obbligatoria
Dimensioni (appross.)	Altezza: 110 cm, Diametro base: 35 cm
Peso (appross.)	5 kg

Domande frequenti - INN-522 Innoliving

Come si assembla il ventilatore Innoliving INN-522?

Innanzitutto, fissare il supporto telescopico alla base utilizzando il contrappeso e la vite a L. Quindi, montare il gruppo motore sul supporto e fissarlo con la manopola e le viti. Infine, montare le pale e le griglie anteriore e posteriore, chiudendo i ganci di sicurezza.

Quali sono le impostazioni di velocità e come si regolano?

Il ventilatore ha tre velocità: I (Bassa), II (Media), III (Alta). Utilizzare l'interruttore rotante sulla testa del motore per selezionare la velocità desiderata. La posizione 0 spegne il ventilatore.

Come si attiva la funzione di oscillazione?

Premere il pulsante di oscillazione (situato sul gruppo motore) verso il basso per avviare l'oscillazione. Spingerlo nuovamente verso l'alto per fermare l'oscillazione del ventilatore.

È possibile regolare l'angolo di inclinazione del ventilatore?

Sì. Allentare la manopola e il bullone di regolazione dell'inclinazione, impostare l'angolo desiderato, quindi serrare nuovamente la manopola saldamente.

È sicuro usare il ventilatore vicino all'acqua?

No. Non utilizzare mai il ventilatore vicino a finestre aperte, pioggia o acqua per evitare cortocircuiti. Non immergere il ventilatore in acqua.

Come si pulisce il ventilatore Innoliving INN-522?

Scollegare sempre il ventilatore prima della pulizia. Utilizzare un panno morbido e asciutto per pulire le parti metalliche. Non utilizzare detergenti abrasivi, prodotti chimici o solventi.

Cosa fare se il cavo di alimentazione è danneggiato?

Scollegare immediatamente la spina. Non utilizzare il ventilatore. Un cavo danneggiato deve essere sostituito dal produttore, da un centro assistenza autorizzato o da una persona qualificata per evitare rischi.

Il ventilatore può essere utilizzato dai bambini?

I bambini di età superiore a 8 anni possono utilizzare il ventilatore sotto supervisione. I bambini più piccoli devono essere tenuti lontani. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Il ventilatore ha una garanzia?

Il manuale non specifica i termini di garanzia. Contattare Innoliving o il rivenditore per informazioni sulla garanzia. La garanzia tipica per ventilatori simili è di 1-2 anni.

Quali sono le specifiche elettriche?

Il ventilatore funziona a 220-240 V ~ 50/60 Hz e assorbe 50 W di potenza. È progettato per l'uso in conformità con l'alimentazione elettrica locale.

MANUALE UTENTE INN-522 Innoliving

Grazie per aver acquistato il Ventilatore a piantana Innoliving INN-522

Prima dell'uso si consiglia di leggere attentamente le seguenti istruzioni e di conservare il presente manuale per future consultazioni.

AVVERTENZE

- Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali domestici.

- Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.

- Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'eccessiva umidità, dal bagnato, da gas, vapori o solventi infiammabili.

- Non sottoporre il prodotto ad alcuna sollecitazione meccanica.

- Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.

- Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni e persone con ridotte capacità fisiche, mentali o sensoriali, o privi di esperienza e conoscenza solo se sotto supervisione o se hanno ricevuto istruzioni riguardanti l'uso in sicurezza dell'apparecchiatura e comprendono i rischi associati al suo utilizzo.

• I bambini devono essere sorvegliati per assicurarsi che

non giochino con l'apparecchio.

- Non toccare mai il prodotto con mani umide o bagnate.

• Non utilizzare l'apparecchio se è danneggiato.

- Pericolo scossa elettrica! Non immergere l'apparecchio in acqua.

- Non utilizzare il ventilatore in prossimità di una finestra aperta per evitare un corto circuito a causa di gocciolamento o acqua piovana.

- Prima di rimuovere le griglie di protezione, il ventilatore deve essere scollegato dalla rete elettrica. Non azionare mai il ventilatore senza griglie di protezione. PERICOLO DI LESIONI DOVUTE ALL'ACCIDENTALE CONTATTO CON LE PALE IN MOVIMENTO!

• Assicurarsi che non vi siano parti, come tessili o capelli, che possano impigliarsi sulla pala del ventilatore.

- Non lasciare il prodotto incustodito quando è in funzione.

- Utilizzare l'apparecchio solo con la gabbia di protezione adeguatamente chiusa.

• Non coprire mai il prodotto quando è in funzione.

- Pericolò di lesioni! Mentre il prodotto è in funzione, non inserire oggetti attraverso la gabbia di protezione.

- La presa di corrente deve trovarsi vicino all'apparecchio e deve essere facilmente accessibile.

- Non scollegare mai la spina dalla presa di corrente tirando il cavo, scollegarla sempre e solo dalle apposite impugnature.

- Scollegare la spina dalla presa di corrente quando non

viene utilizzata per lunghi periodi.

- Per motivi di sicurezza, scollegare sempre la spina dalla presa in caso di temporali.

• Assicuirarsi che il cavo di alimentazione non venga schiacciato, piegato, danneggiato da oggetti taglienti o esposto ad altre sollecitazioni meccaniche. Evitare al cavo di alimentazione eccessivi carichi termici da eccessivo calore o freddo estremo. Non modificare il cavo di alimentazione. Se ciò non viene rispettato, il cavo di alimentazione può subire danni. Un cavo danneggiato può causare una scossa elettrica mortale.

- Se il cavo di alimentazione presenta danni, non toccarlo. Innanzitutto, mettere fuori tensione la relativa presa di corrente (ad es. tramite il rispettivo salvavita) e poi scollegare con attenzione la spina dalla presa. Non utilizzare mai il prodotto con il cavo di alimentazione danneggiato.

- Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito solo dal costruttore, da un laboratorio da lui autorizzato o da una persona qualificata.

- Le spine non devono mai essere collegate o scollegate con le mani bagnate.

- Se il cavo o la spina è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- In caso di guasto o di cattivo funzionamento

dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

• Le operazioni di pulizia e manutenzione non devono essere eseguite da bambini senza supervisione

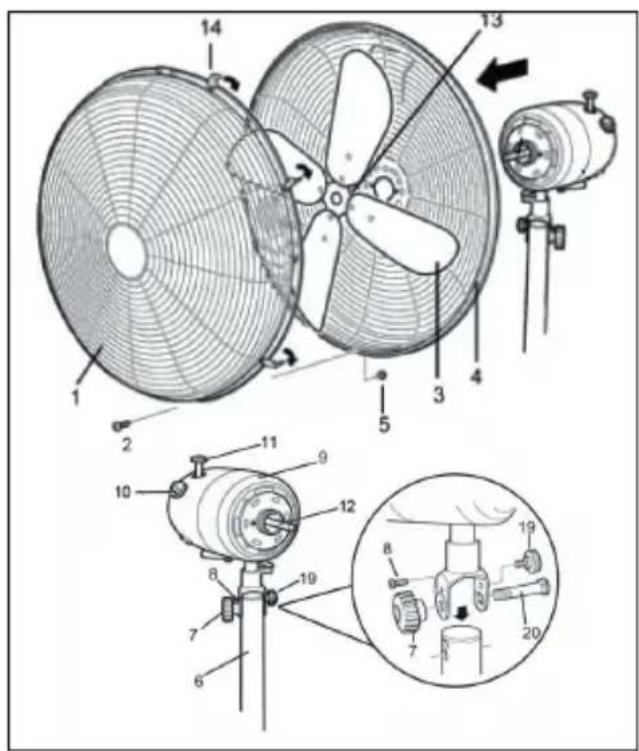

DESCRIZIONE DELLE PARTI

1. Griglia frontale
2. Perno per blocco griglia
3. Pale
4. Griglia posteriore
5. Dado anteriore di protezione (x1)
6. Struttura di supporto telescopica
7. Manopola per regolazione dell'inclinazione
8. Vite per regolazione dell'inclinazione
9. Alloggiamento motore
10. On/Off/Controllo velocità

11. On/Off/Oscillazione
    12.Mandrino del motore
    13.Fissaggio delle pale con vite (x1)
    14.Clip di fissaggio della griglia
    15.Base
    16.Contrappeso
    17.Rondella di bloccaggio
    18.Vite sagomata a L

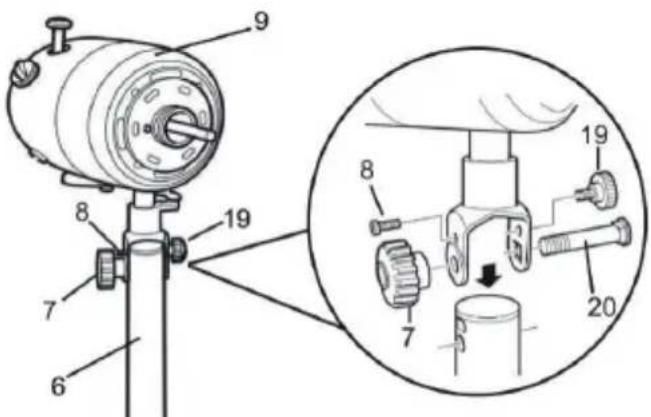

12. 1. Manopola e bullone di regolazione dell'inclinazione

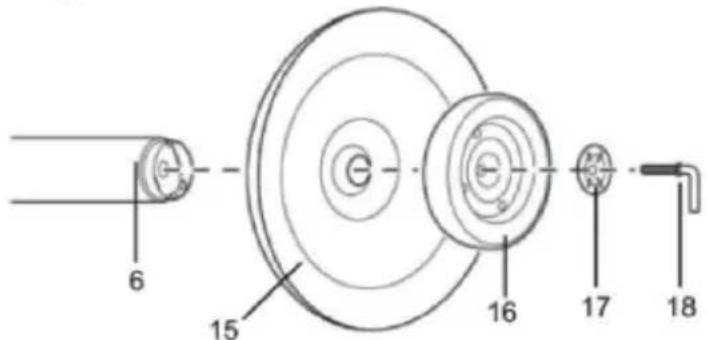

1. Fissare il supporto telescopico (6) alla base (15), posizionando il contrappeso (16) nella parte inferiore della base (15) e successivamente la rondella di bloccaggio (17) al centro del contrappeso. Avvitare con la vite sagomata a L (18) gli altri componenti (15,16,17) al supporto telescopico (6). Avvitare bene ma non stringere eccessivamente.

1. Rimuovere prima tutte le viti, ecc. (7, 8, 19 e 20) dalla parte inferiore dell'alloggiamento del motore. Quindi posizionare l'alloggiamento del motore (9) nella parte superiore del supporto telescopico (6).

1. A questo punto infilare il bullone (20) nella staffa e avvitare la vite di fissaggio piccola (8) saldamente (ma non stringere eccessivamente).
2. Avvitare la manopola grande (7) all'estremità del bullone (20). Inserire la manopola piccola (19) e avvitare la manopola grande (7).

1. Fissare la griglia interna al coperchio frontale con le 4 viti. Inserire la ventola nell'albero motore e bloccarla con la sua vite. Montare la griglia frontale agganciandola nella parte superiore e fissarla con la vite e dado nella parte inferiore e chiudere i 4 ganci di sicurezza

ISTRUZIONI PER L'USO

1. Collocare il ventilatore su una superficie asciutta, piana e solida.
2. Collegare la spina del ventilatore alla presa elettrica.
3. Assicurarsi che la tensione del ventilatore sia conforme alle condizioni di alimentazione locale prima di utilizzare il ventilatore.

Regolare l'angolo di oscillazione

1. Spingere verso il basso il tasto (11) per attivare la funzione oscillazione, premere nuovamente verso l'alto per disattivare questa funzione.

Regolare l'angolo di inclinazione

Utilizzare le manopole e le viti per regolare l'inclinazione della testa del motore e quindi delle ventole, a seconda dell'inclinazione desiderata.

CONTROLLO DELLA VELOCITÀ

Regolare la velocità utilizzando la rotella sulla testa del motore:

$$ 0 = \text { Stop } \quad I = \text { Basso } \quad I I = \text { Medio } \quad I I I = \text { Alto } $$

PULIZIA E MANUTENZIONE

1. Spegnere e scollegare l'apparecchio prima di procedere con qualsiasi operazione di pulizia e manutenzione.
2. Le parti in metallo possono essere pulite utilizzando un panno morbido e asciutto.

Attenzione: Non usare detergenti abrasivi, chimici o solventi che potrebbero danneggiare la superficie dei componenti.

ETICHETTA DATI

Questo prodotto è conforme a tutte le direttive europee applicabili.

Leggere attentamente le istruzioni per l'uso

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)". Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

DESCRIZIONE SIMBOLO VALORE UNITÀ
Portata massima aria F 62,78 m			^3 /min
Potenza assorbita del ventilatore P 44,4 W
Valori di esercizio SV 1,41 (m			^3 /min)/W
Consumo elettrico in modo “attesa” P	SB	-	W
Consumo elettrico in modo “spento” P	OFF	0	W
Consumo elettrico stagionale	Q	14,21	kWh/a
Livello di potenza sonora del ventilatore	LWA	66,14 dB(A)
Velocità massima dell’aria	C	3,66	m/sec
Norma di misura	IEC 60879:1986+corr.1992
Referente	Innoliving Spa Via Merloni 2/B Ancona
