MANUALE UTENTE P57W V7 C2D-FR, P57W V7 C32W10-FR, P57W V7 C52W10-FR, P57X V7 C32W10-FR GIGABYTE

Complimenti per l'acquisto del Notebook GIGABYTE.

Questo manuale vi aiuterà a iniziare la configurazione del notebook.La configurazione del prodotto finale dipende dal modello al punto di acquisto.GIGABYTE si riserva il diritto di modificare essere preavviso. Per informazioni più dettagliate, si prega di visitare il nostro site web all'indirizzo www.gigabyte.com.

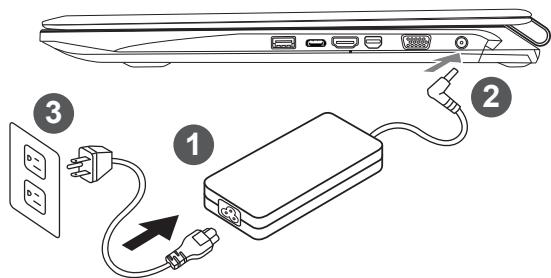

Utilizzato GIGABYTE notebook per la prima volta

1 Collega il cavo di alimentazione nel AC adattatore.
2 Collega l'adattatore AC al jack DC-in sul lato destro del notebook.
3 Collega il cavo di alimentazione alla presa di corrente.

IMPORTANT!

Assicurarsi che il notebook è collegato ad adattatore di alimentazione con messa a terra prima di accenderlo per la primaolta.
- Quando si utilizes il PC Notebook in modalità di adattatore di alimentazione, la presa deve essere vicina all'unità e miglioramente accessible.
- Localizzare la letichetta di input / output sul Notebook e assicurarsi che corrisponda alla informazioni Valutazione input/output del sul alimentatore. Alcuni modelli di Notebook possono averre più correnti di uscita valutazione basata sul SKU disponibili.
- Informazioni del Adattatore di alimentazione:

Tensione di Input: 100-240Vac, -Frequenza di Input: 50-60Hz,

Tensione Valutazione di output:19.5V,10.3A and 19V,10.5A or 19.5V, 9.23A

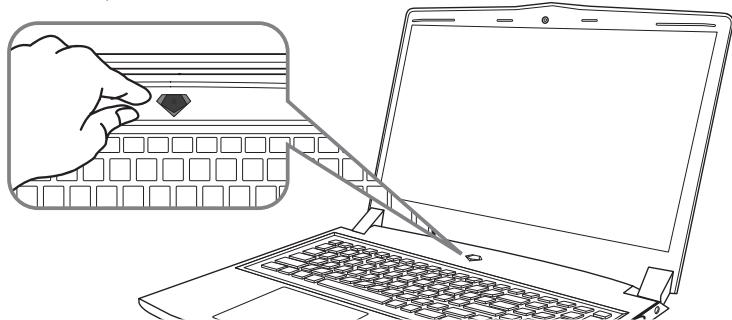

Accensione del Alimentazione

Dopo aver acceso il Notebook per la prima volta, non spegnerlo fino quando ilsystema operativo è stato configurato. Si prega di notare che il volume del'audio non funzionera fino quando l'Installatione di Windows® è stata completata.

L'avviamento del Notebook per la prima volta

Secondo alla configurazione, la schermata di avvio di Microsoft® Windows® sare la prima schermata che si vuRA come il notebook si avvia. Segue le istruzioni e le istruzioni su schermo e insere le informazioni personali per completare la configurazione delsystema operativo Windows®.

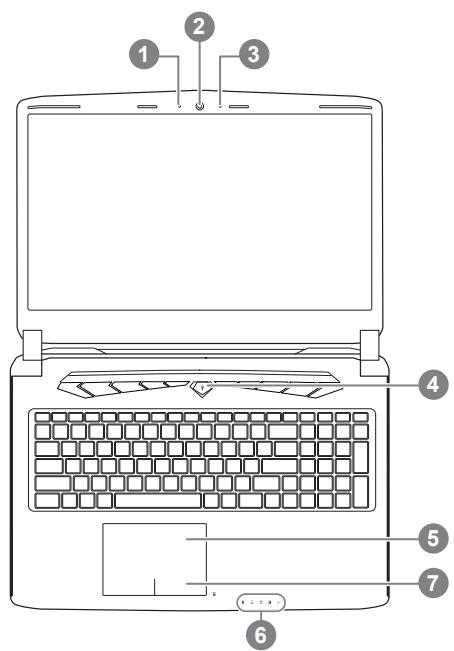

Vista dall'alto

Vista Sinistra

1 Indicatore LED di stato di Webcam
2 Webcam
3 Microfono
4 Pulsante di accensione
5 TouchPad
6 Indicatori LED 1
7 Indicatore di Batteria 2

1 LED Stato di bluetooth
LED Stato di internet
LED Stato di HDD
LED Stato di batteria
LED Stato di potenza

Premere il tasto destro del touchpad per controllare la carica residua della batteria. Tasto destro del mouse per visualizzare la percentuale di carica residua. Come migliorato di seguito, l'indicatore della durata della batteria è disponibile quando il portatile è spento, in stand-by o ibernazione. (Modality batteria)

1 Porta di Kensington Lock
2 Porta di Internet
3 Porta di USB 3.0
4 Lettore di carta SD
5 Ingresso del Microfono
6 Uscita della cuffie

Vista Destra

1 Porta di USB 3.0
2 Porta di USB 3.1 (carica USB)
3 Porta di HDMI
4 Mini Display Port
5 Porta di display esterno (VGA)
6 Porta di DC-in

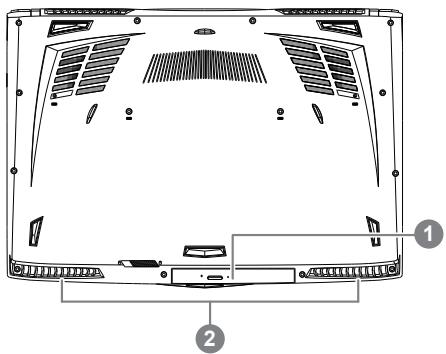

Vista dal base

1 Permutablie baia di stoccaggio
2 Altoparlanti

Warning:

NON rimuovere la batteria al litio incorpora. Per eventuali esigenze di servizio, si prega di contattare il centro di assistenza autorizzato locale dal GIGABYTE.

• Non installare il Notebook PC su un taglio o un luogo soggetti a vibrazioni, o evitare di utilizzare il Notebook in那一 balla posizione per un lungo periodo. Questo aumento il rischio che si verifiche problemi di funzionamento o danni al prodotto.
• Non conservare e utilizzato Notebook in luce diretta del sole o la posizione in cui la temperatura supera i 112^ F (45^) , come ad esempio all'interno di un veicolo. C'è il pericolò di espansione della batteriaagli ioni di litio e l'invecchiamento.
  Non utilizzato il Notebook in un luogo scarsamente ventilato come sulla biancheria, su un cuscino, ecc, e non utilizzato in un luogo come la camera con riscaldamento a pavimento come potrebbe causare il surriscaldamento del computer. Fare attentione che le aperture di Notebook (sul lato o sul fondo) non siano bloccati sopprattutto in questi ambienti. Se le prese d'aria sono bloccate, vuo essere pericoloso e causare surriscaldamento del Notebook..

Tasti di scelta rapida

Il computer utilizes tasti di scelta rapida o combinazioni di tasti per accedere alla maggior parte dei controlli, quali la luminosità dello schermo e uscita volume. Per attivare tasti di scelta rapida, tenere premuto il tasto e premere l'altro tasto della combinazione.

Hotkey	Funzione	Descrizione
Fn+ESC	Espulsa ODD	Espulsa ODD
Fn+F1	Dormire	Mette il computer in modalità sospensione
Fn+F2	Internet	Abilita/disabilita la funizione di internet
Fn+F3	Riduci luminosità	Diminui la luminosità dello schermo
Fn+F4	Aumenta luminosità	Aumenta la luminosità dello schermo
Fn+F5	Display Toggle	Scambia is display output tra lo schermo, monitor esterno( se collegato) ed entrambi
Fn+F6	Touchpad Toggle	Svolta il touchpad interno ON/OFF
Fn+F7	Altoparlanti Toggle	Svolta il altoparlanti ON/OFF
Fn+F8	Abbassa volume	Diminui il volume
Fn+F9	Aumenta volume	Aumenta il volume
Fn+F10	Screen Display Toggle	Accende e spegne il schermo
Fn+F11	Bluetooth	Abilita/disabilita la funizione di Bluetooth
Fn+F12	Webcam	Accende e spegni il webcam interno
Fn+Space	Toggle Retroilluminazione della tastiera	Svolta la retroilluminazione della tastiera ON/OFF

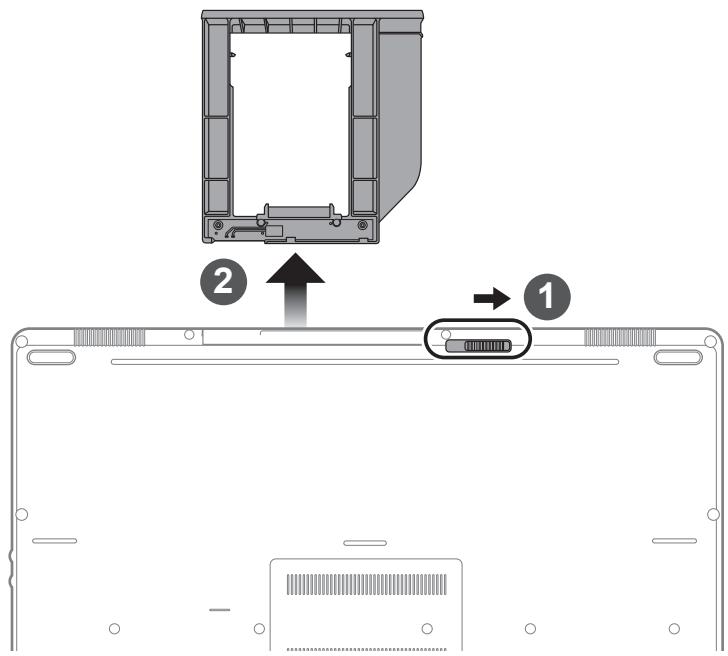

Sblocca armadietto baia di permutabile.
2 Attira la baia permutabile per fuori.

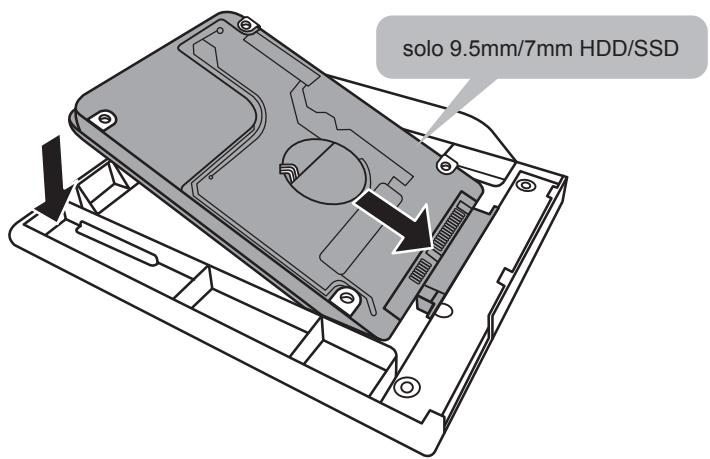

Collegare I'HDD o SSD pin facendolo scorrere nel connettore.

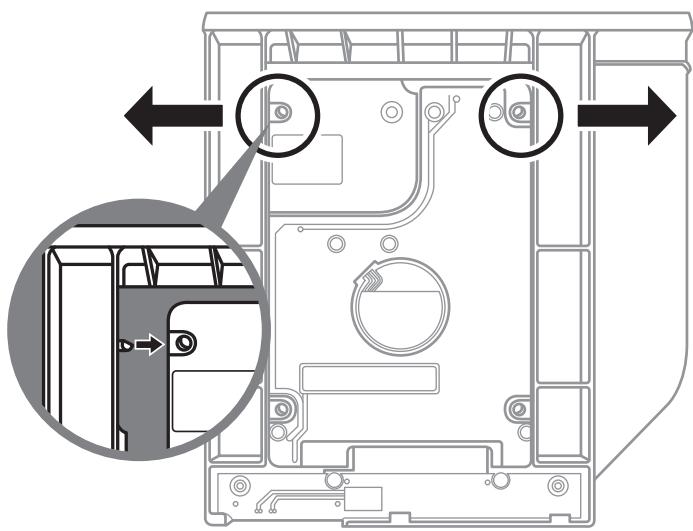

Premere delicatamente la cornice in plastica versus l'esterno.Far scorrere il disco rigido o SSD sino a quando si blocca in posizione.Ci sare un leggero scatto.

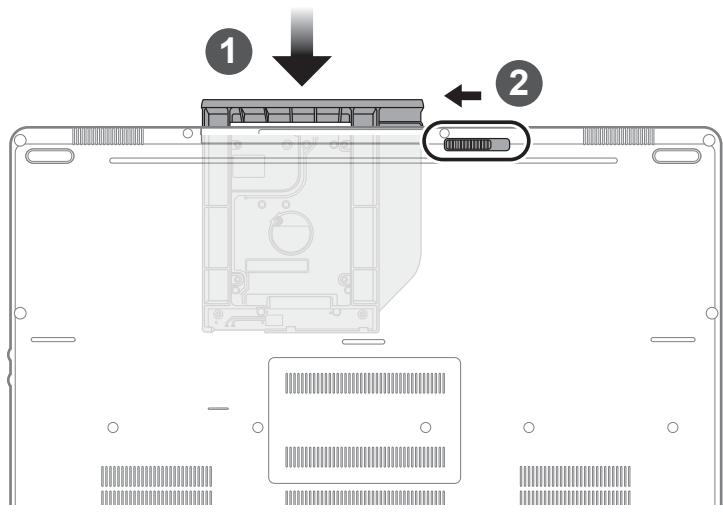

1 Tira la baia de permutabile indietro alla slot.
2 Blocca larmadietto da baia di permutabile.

Applicazione software di GIGABYTE

■ Amministratore intelligente di GIGABYTE

È possibile attivare amministratore intelligente di GIGABYTE facendo doppio clic sull'icona del collegamento sul desktop, se la macchina acquistata c'è l'operazione delsystema operativo integrato.Aministratore intelligente di GIGABYTE è un'interfaccia di controllo basata su icone, che consenteagli utenti di accedere intenzionalmente configurazione delsystemacomune, casi come GIGABYTE utilità escludivi. Si prega di notare che l'interfaccia della amministratore intelligente di GIGABYTE, le icone, i servizi e le versioni del software possono variarine in base ai modelli acquistati.Si prega di operare amministratore intelligente di GIGABYTE a seconda della effettiva versione incorporato.

Aventimento

• Puo fare il backup del recupero de la imagine atraverso esta applicazione, in caso di perdita da danni del disposativo.
• Puo fare il backup del recupero de la imagine su disco USB e ripristinare il sistema di qualsiasti sistema di storage.
• Prima di ripristinare ilsystema attaverso il disco di ripristino USB, assicurarsi di averere più fatto il backup dei dati.
• Si prega di NON spegnere o scollegare il sistema durante l'esecuzione di backup tramite disco di ripristino USB.

1

• Si prega di inserire il disco USB che è almeno 20 GB di capacité per renderere l'immagine originale (backup dei dati in USB). Tutti i dati saranno eliminato durante la creazione di recupero disco USB)

2

• Inseri il disco driver nell'unità ottica ed esegui l'infallazione di "Smart USB Backup "(per nessuno - modello di ODD, si prega di utilizzato dispositivi ODD USB o scarisca da http://www.gigabyte.com

3

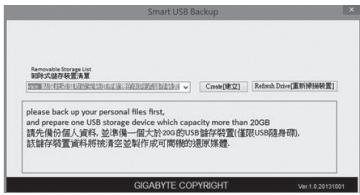

• Esegui il "Backup USB Smart" dopo aver terminato l'installazione.

4

• Selezione il disco USB dall'elenco a discesa e inizia a creare il disco di ripristino USB.

5

• La finestra si aprirà quando la creatione di disco di ripristino è fatto.
• Si prega di premere F12 sulla avviare ilsystema quando è necessario ripristinare ilsystema. Selezionale "Boot dal disco di ripristino USB" e ilsystema verrà ripristinato.
• Il tempo necessario per il ripristino sare di circa 30 minuti (tempo necessario più variate a seconda del modello del disco USB).

Ripristino di sistema (ripristinare il sistema operativo portatile):

Quando qualcosa che non va con ilsystema operativo del computer portatile, la conservazione del portatile ha una partizione nascosta che contiene un backup di immagine completa del systema operativo che può essere utilizzato per ripristinare il systema alle impostazioni di fabbrica.

Nota:

• Se allo stoccaggio è stato attivato o eliminare la partizione, l'opzione di ripristino non sare più disponibile e verrà richiesta un servizio di recupero.
• La funzione di recupero è disponibile solo su dispositivi conSYSTEMA operativo pre installato. I dispositivi con DOS non hanno la funzione di recupero.

Avviare Ripristino di sistema:

La funzione di ripristino delsysteme è preinstallato prima che il portatile è spedito alla fabbrica. Il menu delle opzioni consente di avviare lo strumento di recupero di Windows per reinstallare il systemoperativo di default di fabbrica.

La breve introduzione di seguito vi mostrera come avviare lo strumento di recupero e ripristinare ilsystema.

Todo pronto ad andare

Assicurarsi che il PC sia collegato. Questo richiedera alcuni minuti.

Guida di Recupero per Windows 10

1 Spegnere e riavviare il computer portatile.

Durante il portatile accende sul processo, premere et tenere premuto F9 chiave per avviare lo strumento.

Scegliere "Risoluzione dei problemi" per immettre le impostazioni di recupero. (Inoltre è possibile scegliere "Continua" per uscireistema di recupero e continuare a Windows 10 per i file o backup dei dati.)

Ci sono due opzioni per il ripristino del sistema

• Aggiorna il tuo PC

È possiblo aggiornare il vosto computer portatile per migliorare la stabilità delsystema perché perdere i file

Recupero Inteligente di GIGABYTE

Le impostazioni del PC verrà ripristinato alle impostazioni di fabbrica.

Attenzione: Tutti i dati personali ei file verranno persi.

4

Scegliere "Reset quello PC"

Mantenere i miei file

Scegliere un account per continuare.Tutte le applicazioni saranno rimossi, e le impostazioni sosterrà a puro O/S (senza GIGABYTE app), ma i file personali saranno conservati.

Rimuovere tutto

Tutte le applicazioni, impostazioni e file personali saranno rimossi.

Rimuovi miei file

Solo i dati personali ed i file saranno rimossi, ma le impostazioni del computer verranno conservati.

Pulisci completeness il disco

L'unità sera completamente ripristinato le impostazioni predefinite. Ci vuole più tempo. > [Clicca su "Reset" per eseguire la funzione di recupero.]

Ecco casa accadra

• Tutti file e applicazioni personali saranno rimossi.
• Le impostazioni del PC verranno ripristate al puro O / S (senza GIGABYTE app).

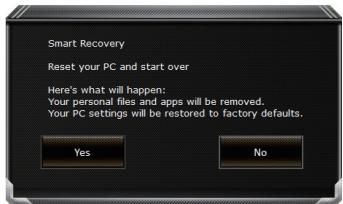

Recupero Intelligente di GIGABYTE

La ripresa sare attivato e si vedra la pulsanti di opzione sulla finestra. Clicca su "Si" per avviarlo.

Attenzione:

• Una volta selezionato il "Recupero", i dati personali e file saranno cancellati快来 che il portatile si avvia il ripristino, e ilsystema operativo verrà riportato a impostazioni di fabbrica.
• Un indicatore di avanzamento在哪的 finestra quando il processo di recupero è in funzione. Si prega di accertarsi che l'adattatore CA sa collegato e non spegnere il portatile.

Dopo il ripristino delsystema ècompletato,si vedrail pulsante di opzione sulla finestra, clicate sul"Fermare".

Opzioni avanzate

Ripristino del sistema

Utilizza un punto di ripristino registrati sul PC per ripristinare Windows.

Recupero di imagine del sistema

Recupera Windows utilizing un file di imagine del sistema specifico

Recupero Automatico

Risolve i problemi che impedisco il caricamento di Windows.

Comando Immediato

Utilizza il dato immediato per la risoluzione avanzata dei problemi.

Impostazioni del firmware UEFI

Modifica le impostazioni di firmware UEFI del PC.

Impostazione di avvio

Cambia il comportamento di avvio di Windows.

Appendice

Garanzia e assistenza:

Garanzia e assistenza e le relative informazioni si rimanda al site web del servizio di garanzia o GIGABYTE come sul link quiURT:

http://www.gigabyte.com/support-downloads/technical-support.aspx

FAQ:

FAQ(Domande frequenti)consultare il seguente link: http://www.gigabyte.com/support-downloads/faq.aspx
